Presentation Transcript
Circuitos el ctricos

Fundamentos de electricidad y magnetismo

Circuitos eléctricos

Hecho por G09NL25andres


La corriente el ctrica i
La corriente eléctrica (I)

Se define como el flujo de carga por unidad de tiempo dentro de un material.

Se expresa en culombios sobre segundo [C/s], es decir en amperios [A].

Por convención, la corriente eléctrica está definida en dirección contraria al desplazamiento de los electrones


El voltaje v

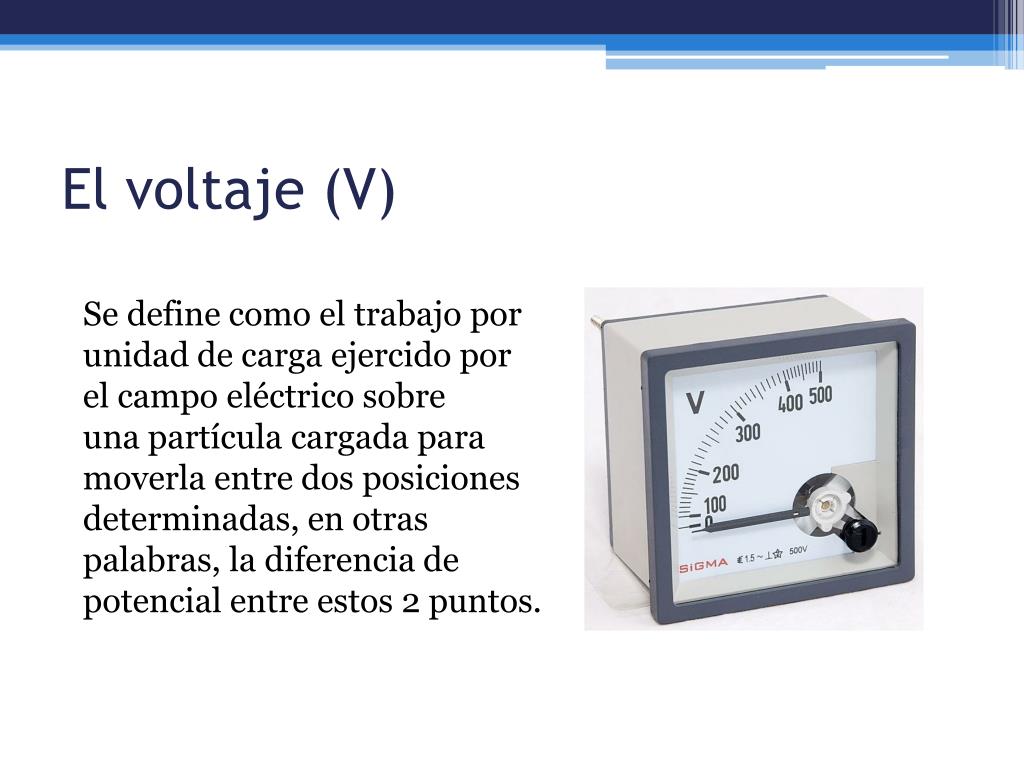

El voltaje (V)

Se define como el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para moverla entre dos posiciones determinadas, en otras palabras, la diferencia de potencial entre estos 2 puntos.


Circuito el ctrico

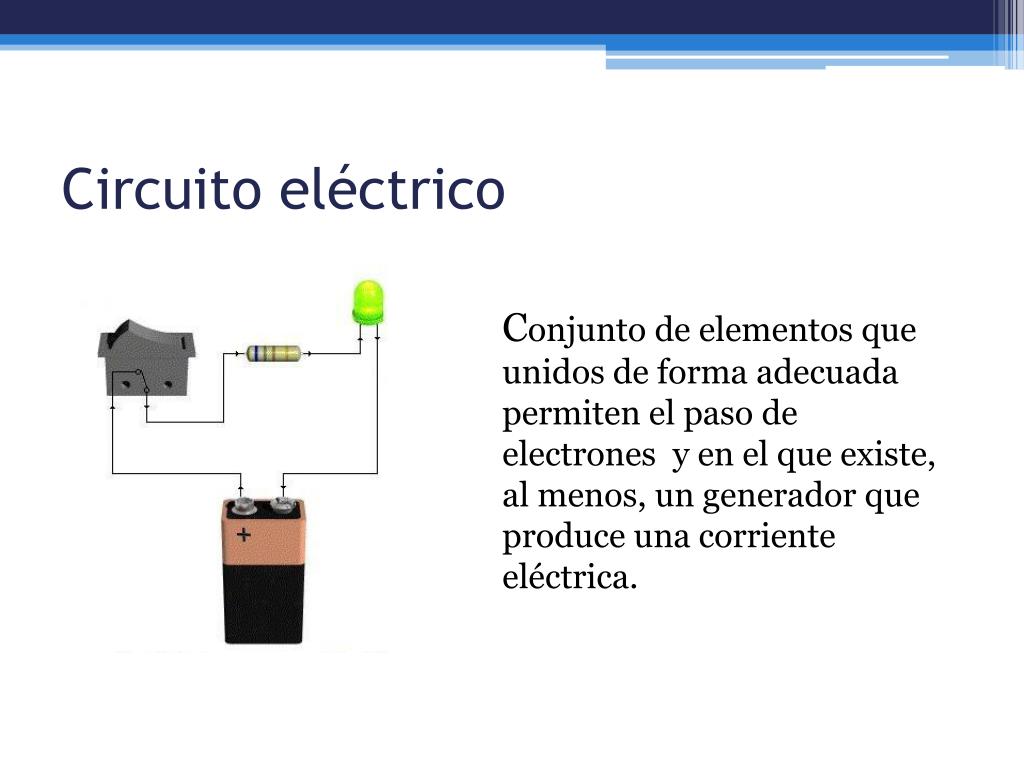

Circuito eléctrico

Conjunto de elementos que unidos de forma adecuada permiten el paso de electrones y en el que existe, al menos, un generador que produce una corriente eléctrica.


Ley de ohm

Georg Simon Ohm Alemán

1789 - 1854

Ley de Ohm

«La intensidad que circula por un conductor, circuito o resistencia, es inversamente proporcional a la resistencia (R) y directamente proporcional al voltaje(V)»

V = I x R


Primera ley de kirchhoff

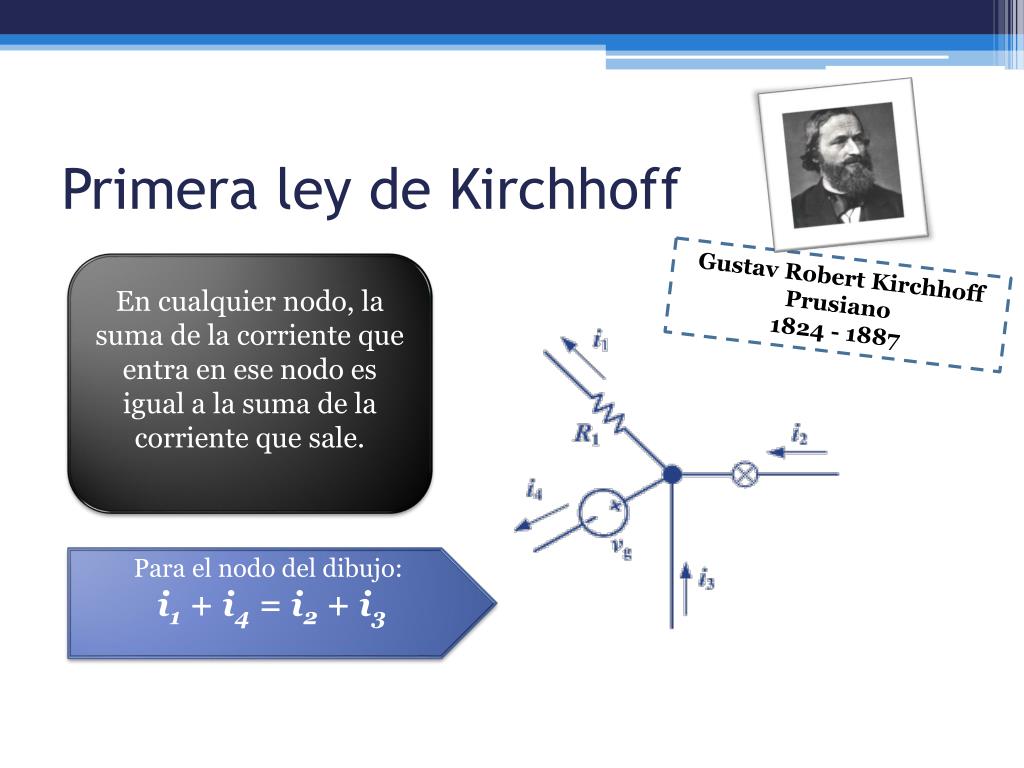

Primera ley de Kirchhoff

En cualquier nodo, la suma de la corriente que entra en ese nodo es igual a la suma de la corriente que sale.

Gustav Robert Kirchhoff

Prusiano

1824 - 1887

Para el nodo del dibujo:

i1 + i4 = i2 + i3


Segunda ley de kirchhoff

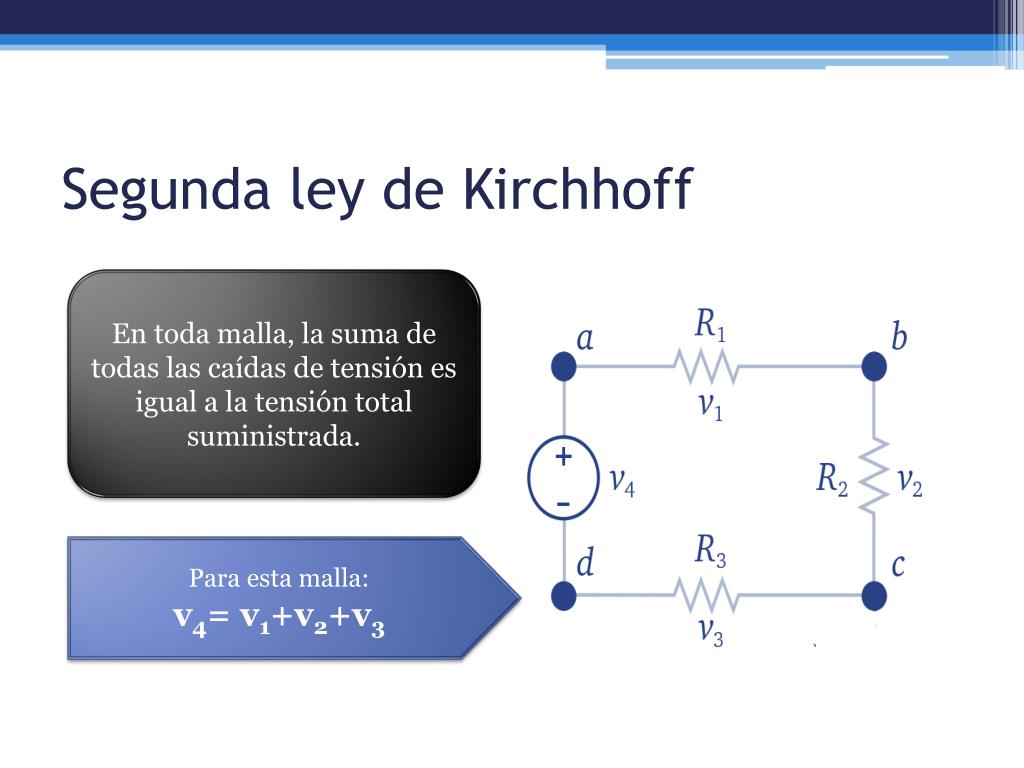

Segunda ley de Kirchhoff

En toda malla, la suma de todas las caídas de tensión es igual a la tensión total suministrada.

Para esta malla:

v4= v1+v2+v3


Resistencias en serie
Resistencias en serie

Resistencias en paralelo


Ejemplo

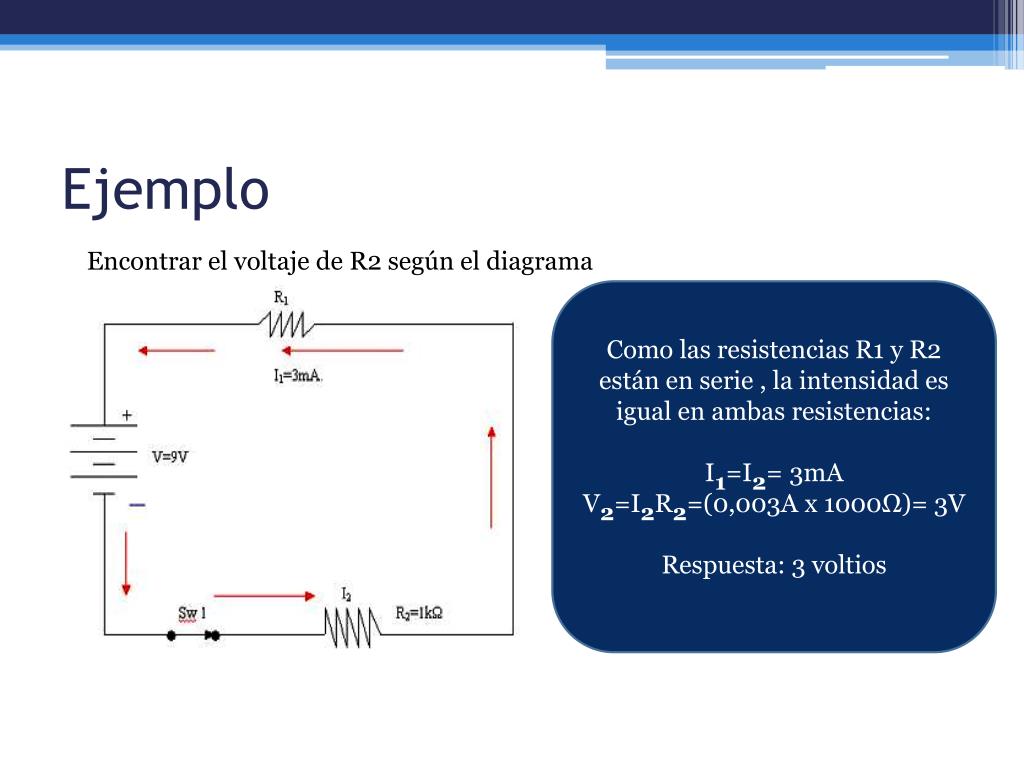

Ejemplo

Encontrar el voltaje de R2 según el diagrama

Como las resistencias R1 y R2 están en serie , la intensidad es igual en ambas resistencias:

I1=I2= 3mA

V2=I2R2=(0,003A x 1000Ω)= 3V

Respuesta: 3 voltios


Circuitos el ctricos

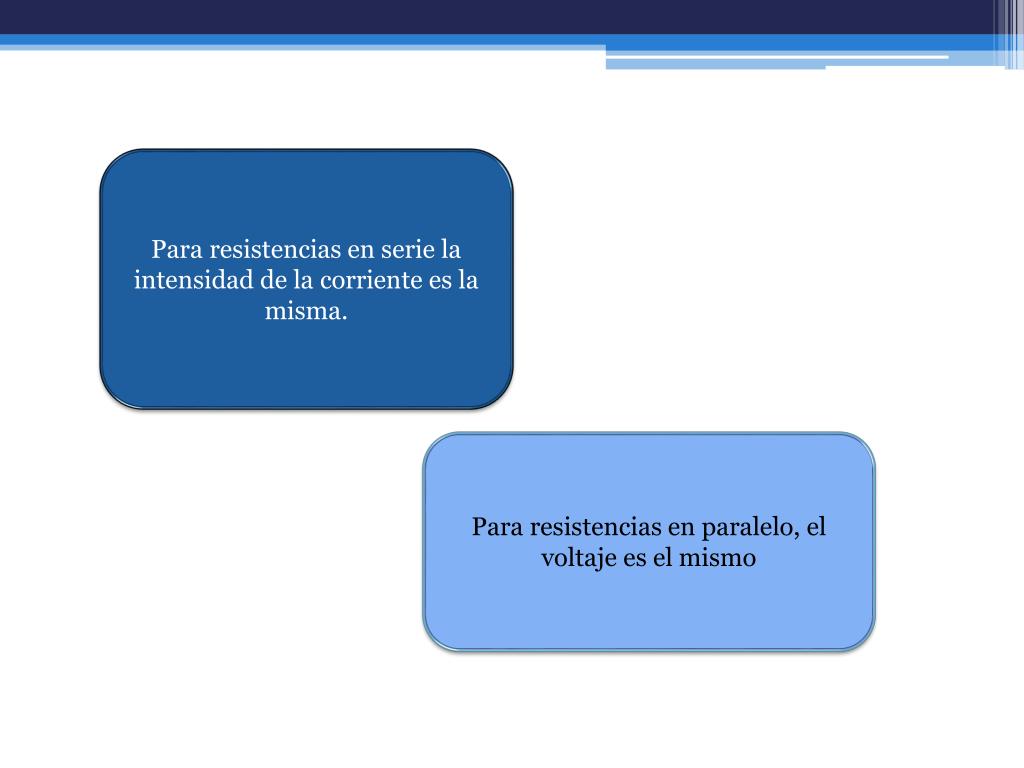

Para resistencias en serie la intensidad de la corriente es la misma.

Para resistencias en paralelo, el voltaje es el mismo


Circuitos el ctricos

Gracias... la misma.
