  1. 国测综自系统讲解 电力自动化事业部

  2. 国测综自系统发展历史

  3. 第一代保护单元结构讲解 • 综自系统整体屏柜图

  4. 第一代保护单元结构讲解

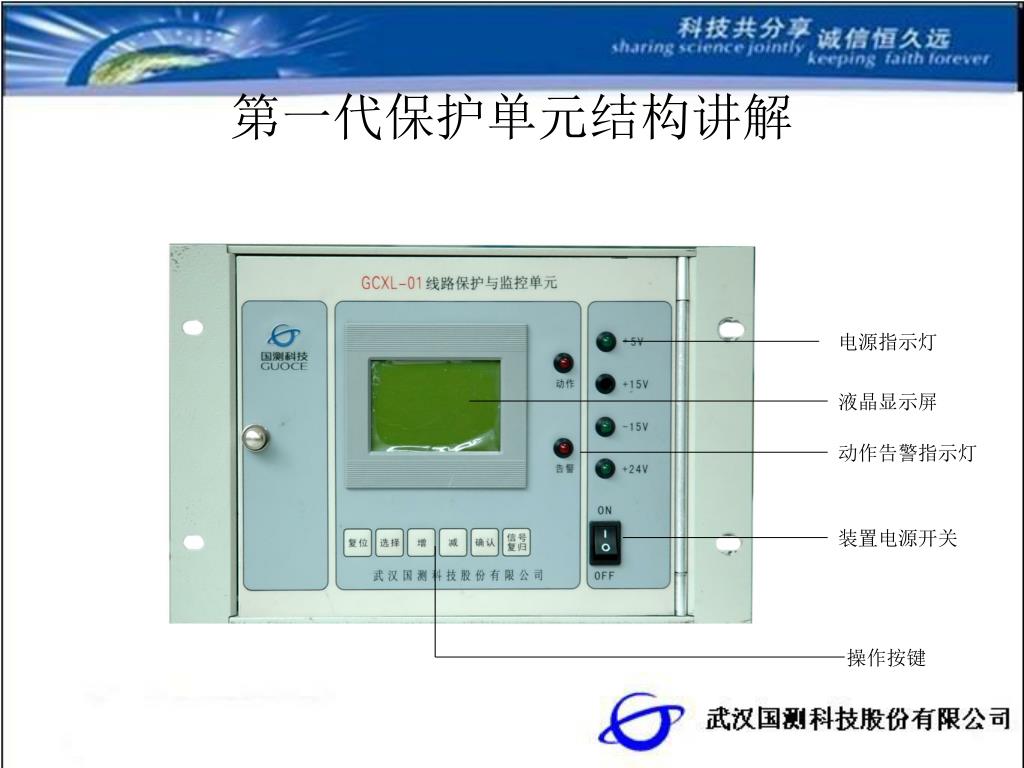

  5. 第一代保护单元结构讲解 电源指示灯 液晶显示屏 动作告警指示灯 装置电源开关 操作按键

  6. 第一代保护单元结构讲解 背板接线端子 背板端子标识

  7. 第一代保护单元结构讲解 电源板 继电器板 主板 采样板

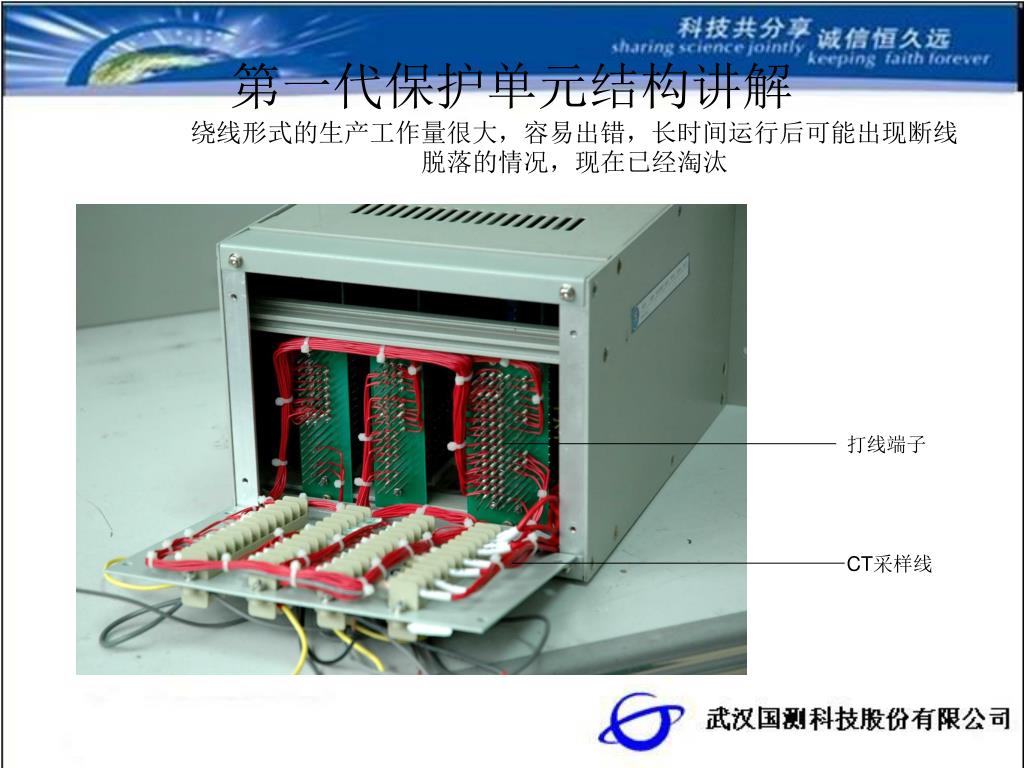

  8. 第一代保护单元结构讲解 绕线形式的生产工作量很大，容易出错，长时间运行后可能出现断线脱落的情况，现在已经淘汰 打线端子 CT采样线

  9. 第一代保护单元结构讲解 电流端子与其它端子是有区别的，没有采用绕线接到背板，因为在电力系统CT绝对不允许断线，否则可能会造成人身伤亡。

  10. 第一代保护单元结构讲解 两层板（透明，可以看到反面的线） 四层板（不透明）

  11. 第一代保护单元结构讲解 第一代继电器板的2个出口继电器很容易损坏，主要原因是现场的机构动作不正常 白色继电器容易坏，后淘汰 此种继电器板用于线路保护、遥控分开，最早的继电器板没有分开

  12. 第一代保护单元结构讲解 通讯DC-DC 电源模块

  13. 国测第一代综自系统的结构分析 老保护单元板件通用性

  14. 组合方式一 GCBZ-01 变压器差动保护单元 1台 GCHB-01B 变压器后备保护单元 1台 GCCK-01 变压器控制单元 1台 GCCL-01B 变压器测量单元 1台 非电量保护 1台 只配备了一个后备保护单元，后备保护单 元不能直接出口，需要通过控制单元出口 变压器测量单元只负责对变压器各侧的电 流电压采样并通讯上传采样值 组合方式二 GCBZ-01 变压器差动保护单元 1台 GCHB-01C 变压器后备保护单元 2台 GCCL-01 变压器测量单元 1台 非电量保护 1台 单独配备了高低后备保护单元，后备保护 单元直接带出口，变压器测量单元只负责 对变压器各侧的电流电压采样并通讯上传 采样值 第一代保护单元结构讲解 35kV变压器屏配置。两种方案各有利弊，现在比较多的是采用方案2

  15. 组合方式 GCBZ-11A 变压器差动保护单元 1台 GCHB-11A 变压器后备保护单元 1台 GCCK-01 变压器三侧控制单元 1台 GCCL-01I 变压器三侧测量单元 1台 差动保护单元和后备保护单元与前面介绍的保护不一样，GCBZ-11A和 GCHB-11A采用的是全宽机箱，因此内部的插件更多，差动保护包含非电量保护功能，后备保护可以实现三侧的后备保护。这两种保护出口都可以进行配置。测量单元只负责把三侧的电流电压通讯上送。 这套保护是公司的第一代110KV保护，由于缺乏经验，因此存在一些问题，生产时间较短，目前投运的设备不多，现在已经停止生产。 第一代保护单元结构讲解 110kV变压器屏配置

  16. 第二代保护单元结构讲解 • 新单元的整体图

  17. 第二代保护单元结构讲解 液晶显示屏 状态指示灯 面板操作按钮

  18. 第二代保护单元结构讲解 通道采样板（改为后插式后，就不容易出现电流断线的情况，现场更换通道板比第一代保护方便） 主板 继电器板 电源板

  19. 第二代保护单元结构讲解 面板 内部底板（总线板，取消了绕线设计后，更容易生产，更加可靠）

  20. 第二代保护单元结构讲解

  21. 第二代保护单元结构讲解

  22. 第二代保护单元结构讲解 CPU1 CPU7

  23. 第二代保护单元结构讲解

  24. 第二代保护单元结构讲解

  25. 第二代保护单元结构讲解 新单元板件的通用性

  26. 35kV变压器屏 GCT100 两圈变差动保护单元 1台 GCT132 变压器后备保护单元 2台 GCA100 变压器非电量保护 1台 GCT132自带控制回路，GCT132可以直接 采集变压器各侧电流电压并通讯上传 110kV变压器屏 GCT102 三圈变差动保护单元 1台 GCT120 变压器高后备保护单元 1台 GCT132 变压器后备保护单元 2台 GCA100 非电量保护 GCA121 操作箱 GCT120不带控制回路需要另接操箱各 侧后备保护单元可以直接采集变各侧 并通讯上传 第二代保护单元结构讲解 新单元变压器屏配置

  27. 保护单元特点比较 单元结构 • 第一代保护单元（前插） • 半宽4U机箱，较深，安装后屏柜内部线槽和端子比较靠外影响电缆的固定安装 • 顶部带有散热孔，长时间运行单元内部会累计灰尘影响原件的可靠性 • 通道板电流端子不是插拔式，现场更换较麻烦 • 背板端子是固定式，更换单元较麻烦，需要把所有端子线下掉 • 底板为绕线端子，需要人工打线，增加了工序，抗干扰性较差 • 第二代保护单元（后插） • 1/3宽6U机箱，较浅，安装后屏柜内部线槽和端子离门的距离较合适，有足够的空间用于电缆的安装固定 • 全封闭机箱结构，防尘效果好，增加了可靠性 • 通道板电流端子插拔式，有利于现场的更换 • 背板端子是插件式，现场更换单元方便 • 底板为印制板模板，减少了错线率，抗干扰性较好

  28. 保护单元特点比较 软件功能 • 第一代保护单元 • 能满足继电保护的大部分要求 • 单CPU又保护计算又屏幕显示，运算速度不是很快 • 屏幕画面内容不丰富，不能实时显示电流电压角度关系 • 使用国测规约通讯速度较快，通讯方式422 • 修改定值时需要推出保护状态 • 第二代保护单元 • 能满足继电保护功能的大部分要求，功能种类齐全 • 双CPU结构，一个CPU负责保护计算，一个CPU负责画面显示，增加了装置的可靠性 • 屏幕画面内容丰富，可以显示很多内容 • 使用标准103规约通讯，通讯方式485，通讯速度较慢 • 修改定值时不用退出保护状态

  29. 保护单元特点比较 单元可靠性 • 第一代保护单元 • 主板为自己焊接，可靠性一般 • 两层板时期抗干扰性较差，时常误动，不能安装在开关柜上； • 四层板抗干扰性明显增强，可以安装在开关柜上 • 继电器板插件较易坏 • 没有系统的做过动模试验 • 投运的站点出现过重大事故 • 第二代保护单元 • 主板为外包，可靠性较好 • 继电器全部采用真空继电器，抗干扰性增强 • 保护单元基本都做过系统的动模试验 • 投运的站点中还没有发生过重大事故

  30. 保护单元特点比较 兼容性 • 第一代保护单元 • 主板、继电器板大部分都能兼容以前的老单元 • 保护单元的程序版本较少，兼容性较好，很少出现程序错误的情况 • 第二代保护单元 • 主板有两种DSP和ARM，面板有两种，兼容性不是很好 • 继电器板通用性好，好几种类型的单元都用一种继电器板 • 保护单元的程序版本太多，经常出现烧写错误的情况

  31. 国测通讯管理系统

  32. 国测通讯管理系统 • 通讯管理机分类 • 前置机 • GCA190 • MOXA

  33. 国测通讯管理系统 前置机介绍 1、传统工控机 2、需要扩展板卡

  34. 国测通讯管理系统 前置机板卡介绍 746可靠性不足，现场损坏较多

  35. 国测通讯管理系统 前置机板卡介绍 32开入板 32开出板

  36. 国测通讯管理系统 前置机板卡介绍 威达P16R16 国测P16R16

  37. 国测通讯管理系统 前置机板卡介绍介绍 许继外modem 北京外modem 国测内modem

  38. 国测通讯管理系统 通讯端子为拔插式方便简单 GCA190介绍 增加了一个网口，可后台通讯，更可靠稳定 四单片机CPU，每个CPU分管相应部分的通讯口

  39. 国测通讯管理系统 MOXA介绍 1、两网口，8串口（可选） 2、软件平台Linux 3、硬件资源丰富，适应大型系统的需要

  40. 国测通讯管理系统 各种通讯管理机特点 前置机 • DOS操作系统，可扩展性强，软件成熟 • 使用工控机较易坏，软件的维护需要软盘，现在很多电脑都不配置软驱，查看需要另外配置显示器 • 不能在DOS下驱动网卡，不适应网络通讯，适合中小系统变电站 GCA190 • 硬件固定不能扩展，软件不太成熟 • 不易坏可靠性高，适合35kV以下变电系统 • 典型案例，麻城龟山35kV变电站 MOXA • 硬件固定不能扩展，软件不太成熟 • 内存资源丰富，处理速度快 • 不易坏可靠性高，适合大型变电站控制系统

  41. 厂内调试常见问题及解决办法 第一代保护单元调试常见问题 • 液晶无显示或屏幕闪烁 • 采样值不准或无显示 • 控制回路断线 • 保护和遥控不出口 • 保护单元无开入量 • 保护单元没有通讯

  42. 厂内调试常见问题及解决办法 问题解决办法 液晶无显示或屏幕闪烁 液晶无显示可能原因： （1）液晶屏幕太亮，需要调节电位器 （2）印制板上有漏焊或断线 （3）关于显示的芯片有坏的 （4）显示屏连接线有断线的情况 液晶屏闪烁可能原因 （1）主板上的8255或80C320芯片坏 （2）保护在启动，也可能是AD574、采样保持芯片398、多路通道芯片7501损坏

  43. 厂内调试常见问题及解决办法 问题解决办法 采样值不准或无显示 可能原因： （1）通道板中的PT、CT有坏的 （2）主板采样芯片部分有问题AD774、AD7501或398 （3）电源的15V输出有问题

  44. 厂内调试常见问题及解决办法 问题解决办法 控制回路断线 可能原因： （1）合位或跳位继电器坏 （2）模拟机构公共电没有接

  45. 厂内调试常见问题及解决办法 问题解决办法 保护和遥控不出口 可能原因： （1）CPU板2004芯片坏 （2）继电器板保护和遥控相对应继电器坏 （3）单元背板打线错误

  46. 厂内调试常见问题及解决办法 问题解决办法 保护单元无开入量 可能原因： （1）主板中开入光隔坏 （2）主板中的8255有问题 （3）电源板24V电源无输出

  47. 厂内调试常见问题及解决办法 问题解决办法 保护单元无开入量 可能原因： （1）主板中开入光隔坏 （2）主板中的8255有问题 （3）电源板24V电源无输出

  48. 厂内调试常见问题及解决办法 问题解决办法 保护单元无开入量 可能原因： （1）主板中开入光隔坏 （2）主板中的8255有问题 （3）电源板24V电源无输出

  49. 厂内调试常见问题及解决办法 问题解决办法 保护单元没有通讯 可能原因： （1）max489或通讯光隔有问题 （2）主板中的DC转DC通讯电源有问题 （3）主板上的芯片7404和光隔也可能损坏

  50. 厂内调试常见问题及解决办法 80C320 max489 8255 电位器 28C64 6255 27C512 2004 AD7501 AD574
