Presentation Transcript
slide1
GSM

parte II

slide3
Base Station (BS)

Base Tranceiver Station (BTS) Interfaccia fisica che si occupa della rice-trasmissione

Stazione Radio Base

  • Base Station Controller (BSC)
  • Controllo delle risorse sull’interfaccia radio
slide4
Stazione Radio Base

Base Tranceiver Station

BTS

slide5
Stazione Radio Base

Base Tranceiver Station - BTS

È il punto di accesso alla rete di TLC, o se si vuole, la “controparte” di MT

slide6
Stazione Radio Base

Base Tranceiver Station - BTS

È collocata in un punto opportuno della cella (es. al centro per celle circolari, nel vertice delle celle settorizzate, ad un estremo delle celle oblunghe per la copertura stradale...)

slide7
Stazione Radio Base

Base Tranceiver Station - BTS

  • Dalla potenza del BTS dipende la dimensione fisica della cella: grazie a questa caratteristicaè possibile “aggiustare” in modo dinamico le dimensioni delle celle
  • Raggio min: 300m max: 35km ca.
slide8
Stazione Radio Base

Base Tranceiver Station - BTS

Ciascuna BTS può avere da 1 a 16 interfacce radio, corrispondenti a canali diversi in FDM

Ciascuna interfaccia radio corrisponde a 8 canali TDM

slide9
Stazione Radio Base

Base Tranceiver Station - BTS

Effettua la codifica di canale (Channel Coding Unit –CCU) e la cifratura

Modula / demodula i segnali

Realizza il frequency hopping

Effettua l’interleaving

slide10
Stazione Radio Base

Base Tranceiver Station - BTS

Effettua misura di qualità dei canali uplink e riceve da MT le misure relative al downlink, le invia al BSC che decide il controllo di potenza e l’handover

slide11
Stazione Radio Base

Base Tranceiver Station - BTS

Implementa i protocolli di livello fisico sull’interfaccia radio (Um) per il corretto scambio di informazioni tra MT e BTS

slide12
Stazione Radio Base BTS

TX HF (mod)

----------

RX HF (demod)

Filtro output

Slow FH

TRX

(digital proces.)

Filtro input

Trans. system

Abis

diversity

Controllo + clock

slide13
Stazione Radio Base

Base Tranceiver Station - BTS

È un apparato di livellofisico e non ha praticamente alcuna “intelligenza”: nel GSM anche la valutazione e la decisione sugli handover da effettuare è demandata ad altre entità (MT, BSC e MSC)

slide17
Base Station (BS)

Base Tranceiver Station (BTS) Interfaccia fisica che si occupa della rice-trasmissione

Stazione Radio Base

  • Base Station Controller (BSC)
  • Controllo delle risorse sull’interfaccia radio
slide18
Controllore della Stazione Radio Base (Base Station Controller-BSC)

Un BSC controlla un numeroelevato di BTS:

da alcune decinead alcune centinaia

slide19

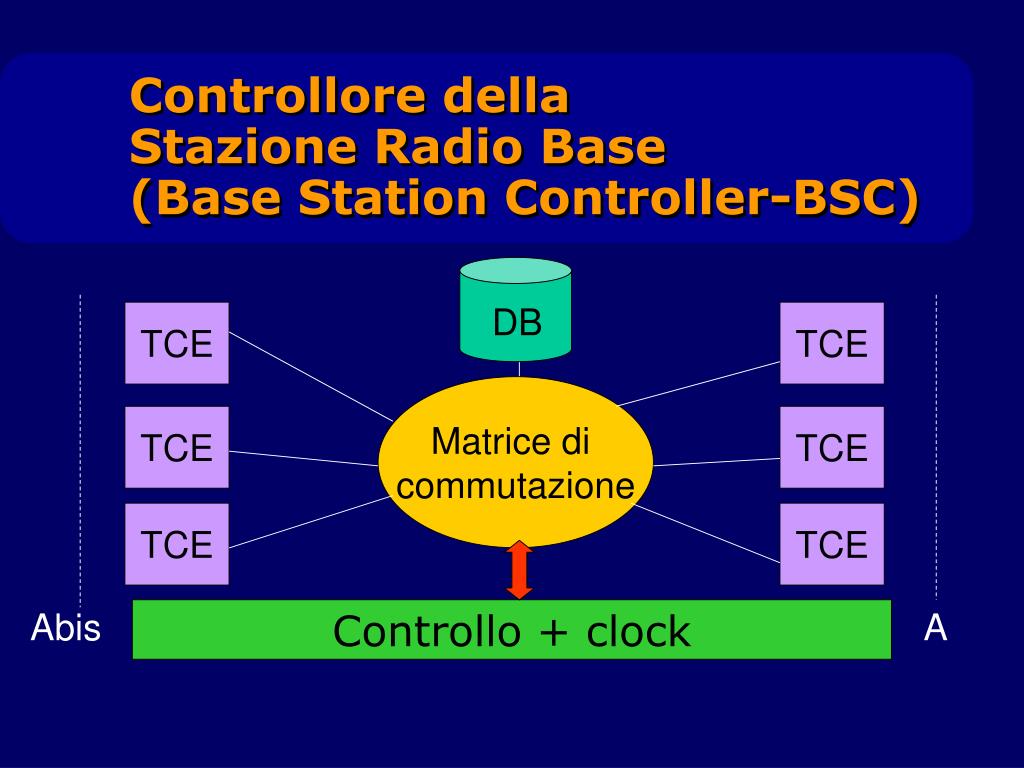

Controllore della Stazione Radio Base (Base Station Controller-BSC)

DB

TCE

TCE

Matrice di

commutazione

TCE

TCE

TCE

TCE

Abis

Controllo + clock

A

slide20
BTS e BSC sono collegate da collegamenti a 2 Mb/s (32 canali PCM a 64 kb/s)

Un canale PCM del collegamento a 2 Mb/s viene usato per trasportare 4 canali di traffico GSM a 13 kb/s

Per ogni portante occorrono 3 canali PCM: 1 per segnalazione, 2 per trasportare 8 canali di traffico GSM

Controllore della Stazione Radio Base (Base Station Controller-BSC)

slide21
La transcodifica della voce GSM (13 kb/s)  PCM (64 kb/s) e viceversa è fatta dalla BSC (Transcoder Rate Adaptation Unit - TRAU)

Controllore della Stazione Radio Base (Base Station Controller-BSC)

slide22
0

1

2

3

Canali PCM standard 64 kb/s

Canali di traffico GSM (13kb/s)

PCM a 2Mb/s

BTS

BSC

MSC

TM

Transcodifica

2

31

0

1

31

0

31

1

3

31

0

2

0

Trama PCM a 2Mb/s

(32 x 64 kb/s)

Trama PCM

comunicazione tra bts e bsc
La comunicazione tra BTS e BSC può avvenire:

via rete fissa telefonica, noleggiando le linee da un gestore nel caso l'operatore GSM non ne disponga di proprie

via radio

La soluzione via radio é sicuramente più economica, (no canone di noleggio delle linee, né costose infrastrutture)

E' così possibile installare le BTS nelle posizioni ideali, con l'unico obbligo di fornire una linea di alimentazione elettrica alla BTS.

Comunicazione tra BTS e BSC
comunicazione tra bts e bsc ponte radio a microonde
Comunicazione tra BTS e BSCPonte Radio a Microonde
  • I canali PCM possono essere trasferiti al BSC con ponte radio a microonde (freq. da 13 a 58 GHz)
slide25
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

Transcodifica della voce

GSM  PCM

slide26
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

Analisi delle misure di qualità del segnale sulla tratta radio

  • Decisione se è il caso di fare handover
slide27
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

Analisi delle misure di qualità del segnale sulla tratta radio

  • Gestione dell’handover tra BTS controllate dallo stesso BSC o richiesta di gestione all’MSC
slide28
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

Controllo delle risorse radio: gestione delle frequenze, che possono essere assegnate in modo dinamico alle varie BTS

slide29
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

Gestione del paging

Manutenzione del BSS

slide30
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I compiti principali del BSC sono:

La concentrazione del traffico verso un MSC e lo smistamento del traffico verso le BTS

slide31
Controllore della Stazione Radio Base (Base Station Controller-BSC)

I BSC possono essere colocati nel sito di un MSC o essere autonomi,o ancora essere posizionati vicino(o insieme) ad alcune BTS.Normalmente vengono colocaticon MSC per questioni di controlloe manutenzione

slide33
Network and Switching Sub-system (NSS)

Noto anche come Switching and Management Sub-system (SMSS), svolge funzioni fondamentali

  • Gestione della mobilità
  • Controllo delle chiamate
  • Supporto ai servizi forniti
slide34
Network and Switching Sub-system (NSS)

AuC

Um

VLR

HLR

BSS

TM

EIR

A

(G)MSC

NSS

slide35
Mobile Switching Center (MSC): è la centrale di commutazione che gestisce i servizi mobili

Network and Switching Sub-system (NSS)

slide36
Home Location Register (HLR): è il data base con

I dati permanenti degli utenti

I dati dinamici per gestire la mobilità (es. identificativo del VLR)

Network and Switching Sub-system (NSS)

slide37
Visitor Location Register (VLR): è il data base con

Le informazioni relative ai MT attualmente presso l’area di competenza del MSC

Network and Switching Sub-system (NSS)

slide38
Equipment Identity Register (EIR): è il data base degli apparati rubati o difettosi

Network and Switching Sub-system (NSS)

slide39

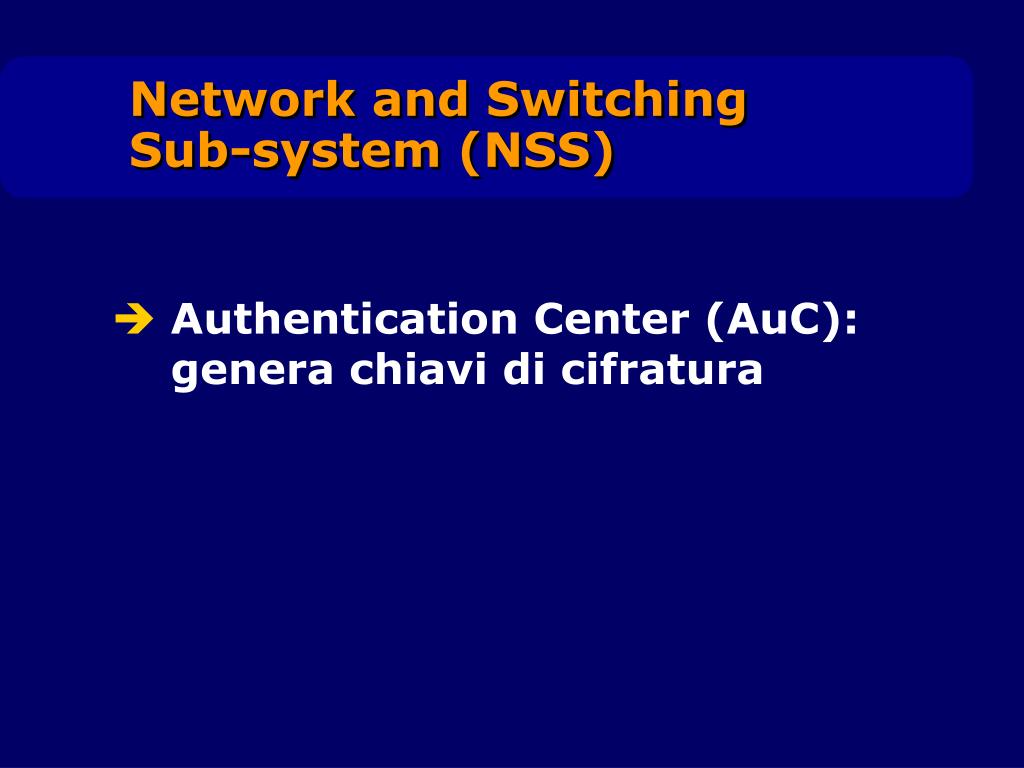

Authentication Center (AuC): genera chiavi di cifratura

Network and Switching Sub-system (NSS)

slide40
Centro di Commutazionedei Servizi Mobili (Mobile Switching Center-MSC)
  • E’ un “normale” commutatore PCM (commutatore a circuito) cui sono state aggiunte funzionalità di segnalazione per la gestione della mobilità
slide41

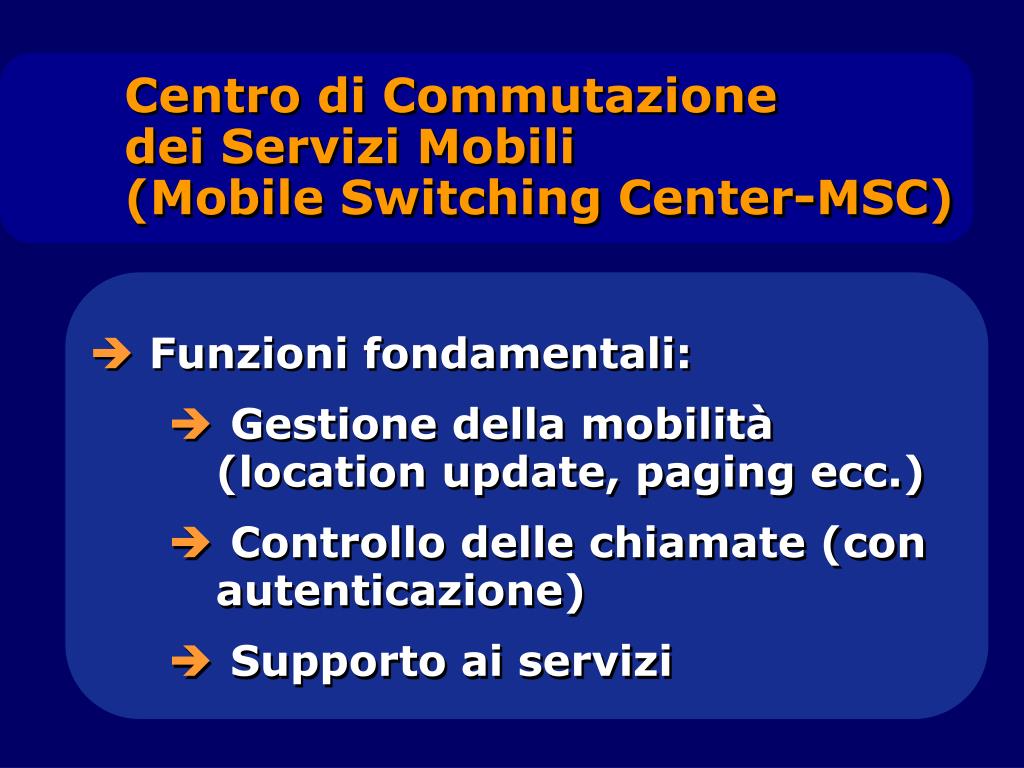

Centro di Commutazionedei Servizi Mobili (Mobile Switching Center-MSC)
  • Funzioni fondamentali:
    • Gestione della mobilità (location update, paging ecc.)
    • Controllo delle chiamate (con autenticazione)
    • Supporto ai servizi
slide42
Centro di Commutazionedei Servizi Mobili (Mobile Switching Center-MSC)
  • Funzioni fondamentali:
    • Alloca risorse e crea connessioni con i TM sulla rete fissa (Connection Management - CM)
    • Consente l’instradamento delle chiamate da un TM ad un altro
slide43
Centro di Commutazionedei Servizi Mobili (Gateway Mobile Switching Center-GMSC)
  • Un caso particolare di MSC è il GMSC (Gateway-MSC), che è l’interfaccia tra la rete GSM e le reti fisse (PSTN) e/o altre reti GSM (PLMN)
slide44
Centro di Commutazionedei Servizi Mobili (Gateway Mobile Switching Center-GMSC)
  • Funzioni fondamentali:
    • Interworking con altre reti
    • Funzioni di gateway
slide45
Centro di Commutazionedei Servizi Mobili (Gateway Mobile Switching Center-GMSC)
  • Consente l’instradamento delle chiamate da un TM verso telefoni fissi e mobili in altre reti
  • GMSC è anche il “punto di partenza” per la ricerca dei TM nella rete cellulare per chiamate provenienti da altre reti (fisse o mobili)
slide46
Centro di Commutazionedei Servizi Mobili (Mobile Switching Center-MSC)
  • A seconda delle dimensioni dellarete e del numero di utenti un operatore può avere uno o piùGMSC
slide47
Registro di Localizzazione Principale (Home Location Register)
  • È una base dati permanenteassociata in modo univoco ad una PLMN
  • A seconda delle dimensioni dellarete e del numero di utenti un operatore può avere uno o piùHLR a cui sono associati in modo fisso i TM. Spesso è colocato con un GMSC
slide48
Registro di Localizzazione Principale (Home Location Register)
  • Memorizza le informazioni (profilo di utente) relative a tutti i TM la cui localizzazione di defaultè presso l’HLR considerato
slide49
Registro di Localizzazione Principale (Home Location Register)
  • HLR memorizza informazioni permanenti come l’IMSI (International Mobile Subscriber Identity), il numero di telefono della SIM associata (che NON sono la stessa cosa), i servizi supplementari a cui l’utenteè abilitato
slide50
Registro di Localizzazione Principale (Home Location Register)
  • HLR memorizza anche informazioni volatili:
  • L’indirizzo del VLR presso cui può essere reperito l’utente
  • Parametri temporanei per identificazione e crittografia
slide51
Registro di Localizzazione Principale (Home Location Register)
  • HLR memorizza anche informazioni volatili:
  • Eventuale numero di telefonoper l’inoltro delle chiamate
  • ...
slide52
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)
  • È una base dati temporaneaassociata a tutti gli MSC, anche ai GMSC (spesso MSC e VLR sono integrati)
  • Contiene i dati essenziali per il servizio dei TM attualmente sotto la giurisdizione del (G)MSC a cui VLR è associato
slide53
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)

Si noti che per questione di uniformità viene usato il VLR anche per i terminali mobili che si trovano presso il proprio MSC: l’informazione memorizzata nell’HLR viene “duplicata localmente”

slide54
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)
  • Nel VLR vengono duplicati molti dei dati di un utente già presenti nell’HLR
  • Anche i dati usati usati per identificare e autenticare l’utente
slide55
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)
  • Il VLR crea il TMSI (Temporary Mobile Subscriber Identity) che è usato invece dell’IMSI per non trasmettere regolarmente l’IMSI via radio (protezione da intrusioni) e lo memorizza
  • Il VLR invia il TMSI in modo cifrato al TM che lo memorizza nella SIM
slide56
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)
  • Il TMSI viene modificato frequentemente ed è legatoanche alla posizione del mobile (LAI)
  • Il VLR memorizza anche il LAI e informazioni che servono per l’instradamento delle chiamate verso il TM (MSRN)
slide57
Registro di Localizzazione dei Visitatori (Visitor Location Register-VLR)
  • Nel VLR viene mantenuto lo stato del TM: acceso (attached) o spento (detached)
slide58
IMSI
  • Numero di identificazione di uso interno alla rete
  • Composto da 3 campi
slide59
IMSI

Composto da 3 campi:

  • MCC: Mobile Country Code (3 cifre)
  • MNC: Mobile Network Code, che identifica l’operatore che fornisce il servizio (2 cifre)
  • MSIN: Mobile Subscriber Identification Number, che identifica la SIM (fino a 10 cifre)
slide60
IMSI
  • Es: 222 01 4572228769, identifica una SIM italiana (222) del gestore TIM (01)
  • Il numero di telefono dell’apparatoin questione è completamente scorrelato dall’IMSI
slide61
TMSI
  • Numero assegnato temporaneamente dalla rete (VLR) a MT per questionidi privacy e protezione
  • Strutturalmente uguale a IMSI
  • È legato al LAI e identifica univocamente un utente in una Location Area
slide62
TMSI
  • Cambiato ad ogni uso, e ad ogni location update
  • Trasmesso in chiaro dal MT per autenticarsi, viene ri-assegnatodalla rete dopo aver instaurato un canale sicuro (crittografato)  una eventuale intercettazione è inutile
slide63
TMSI & IMSI
  • IMSI inviato solo se necessario, MS cerca prima di inviare TMSI
  • Ad esempio:
    • MS non ha un TMSI in memoria
    • TMSI non è più valido
slide64
MSISDN & MSRN
  • MSISDN: Mobile Station International ISDN Number... il numero di telefono
  • MSRN: Mobile Station Roaming Number
slide65
MSISDN & MSRN

MSRN:

Mobile Station Roaming Number

  • Numero usato dalla rete per l’instradamento delle chiamate
  • Memorizzato presso VLR, identifical’MSC dove si trova il mobile, quindi anche l’eventuale operatore di roaming
slide66
IMEI e IMEISV
  • International Mobile Equipment Identity
  • Numeri di identificazione dell’apparato
  • IMEI (60 bit) identifica l’hardware
slide67
IMEI e IMEISV

IMEISV (64 bit) identifica anche eventuali diverse versioni di software/firmware

  • 24 bit: TAC (Type Approval Code)
  • 8 bit: FAC (Final Assembly Code) - il produttore
slide68
IMEI e IMEISV

IMEISV (64 bit) identifica anche eventuali diverse versioni di software/firmware

  • 24 bit: SN (Serial Number)
  • 8 bit: SVN (Software Version Number) in IMEISV
  • (4 bit non usati in IMEI)
slide72
Registro di Identificazione degli apparati (Equipment Identity Register)
  • È una base dati il cui uso èa discrezione dell’operatore
  • Contiene l’identificativo e le caratteristiche di tutti gli apparati GSM (MT - l’hardware!!!) prodotti, insieme al produttore, al paesedi fabbricazione, etc.
slide73
Registro di Identificazione degli apparati (Equipment Identity Register)
  • Può essere usato per proteggerela rete dall’uso di apparecchiature non a norma, rubate, esportate illegalmente...
slide74
Centro di Autenticazione(Authentication Center–AuC)
  • È associato a ciascun HLR
  • È il “motore” per l’autenticazione delle SIM
  • È in grado di effettuare correttamente le stesse operazioni di codifica che sono associate a ciascuna SIM
slide75
Centro di Autenticazione(Authentication Center–AuC)

Gestisce alcune importantioperazioni per abilitare la cifratura della trasmissione sull’interfaccia radio

slide76
Centro Gestione e Controllo (Operation and Maintenance Center)

È la sede di tutte le operazionidi gestione (tecnica e non) della rete

slide77
Centro Gestione e Controllo (Operation and Maintenance Center)

Effettua la tariffazione, controlla il traffico in rete, gestisce i messaggi di errore provenienti dalla rete, controlla e memorizza il carico delle singole BTS e BSC per operazioni di pianificazione (eventualmente dinamica)

slide78
Centro Gestione e Controllo (Operation and Maintenance Center)

Consente di configurare le singole BTS tramite le BSC e di controllareil funzionamento (corretto o meno)di tutte le apparecchiature periferiche della rete (cioè in pratica di tutti gli elementi descritti fino ad ora)

slide79
GSM

parte II

ad
