  1. 第７章コンピュータの仕組み

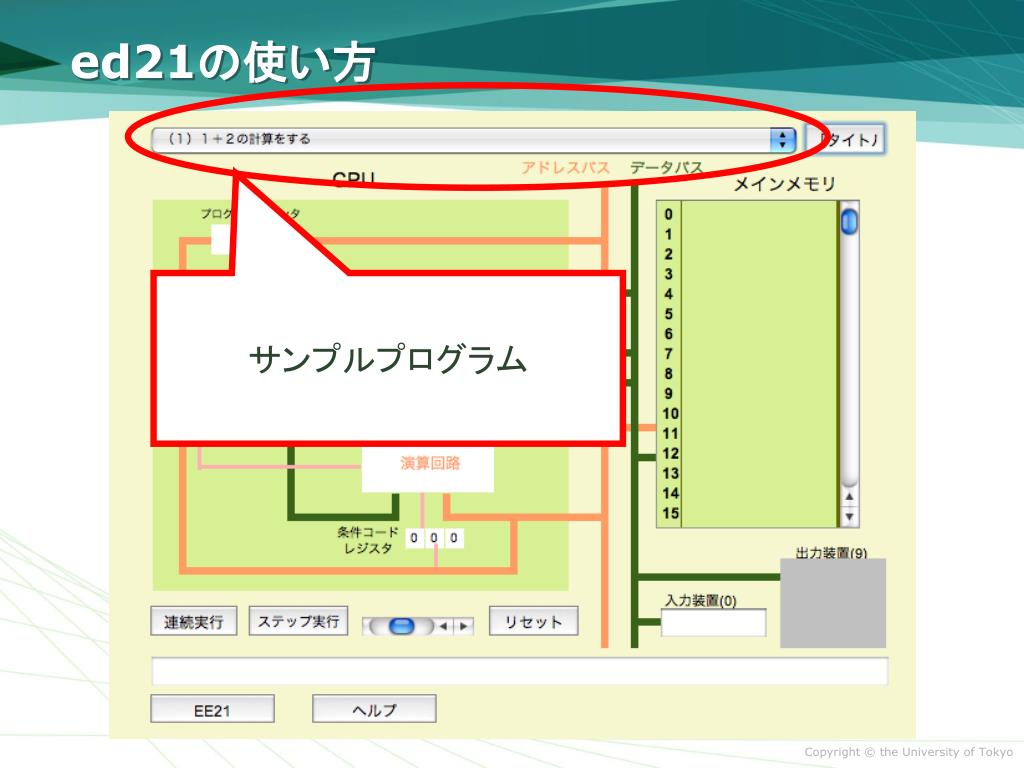

  2. ed21の使い方 サンプルプログラム

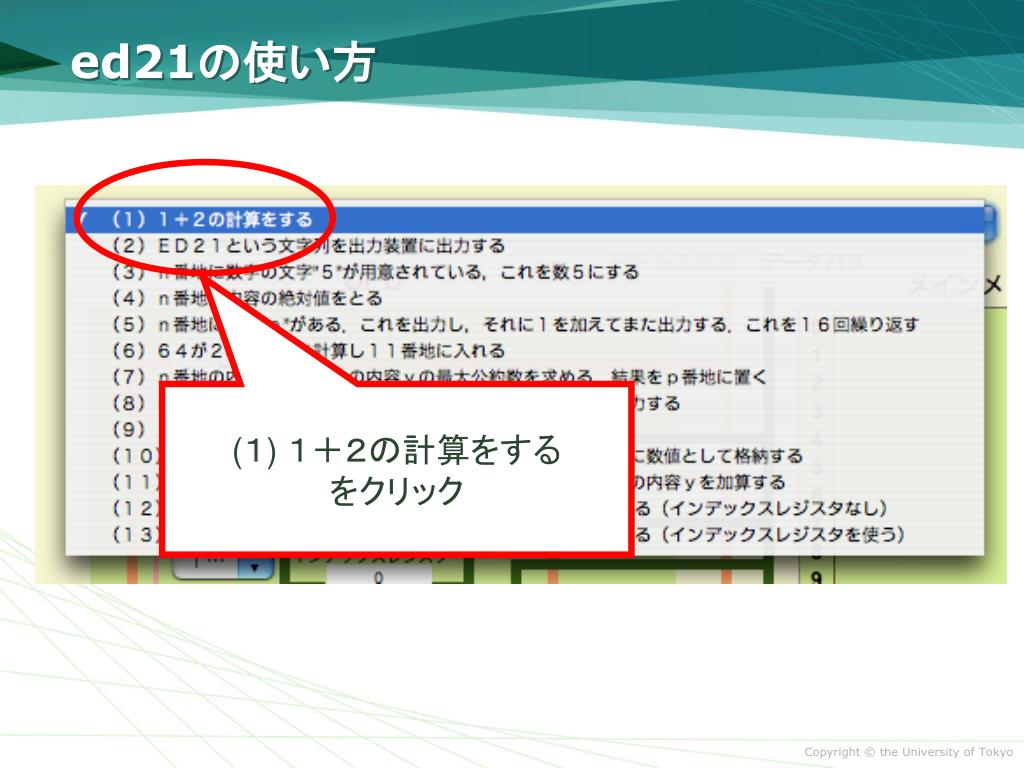

  3. ed21の使い方 (１) １＋２の計算をする をクリック

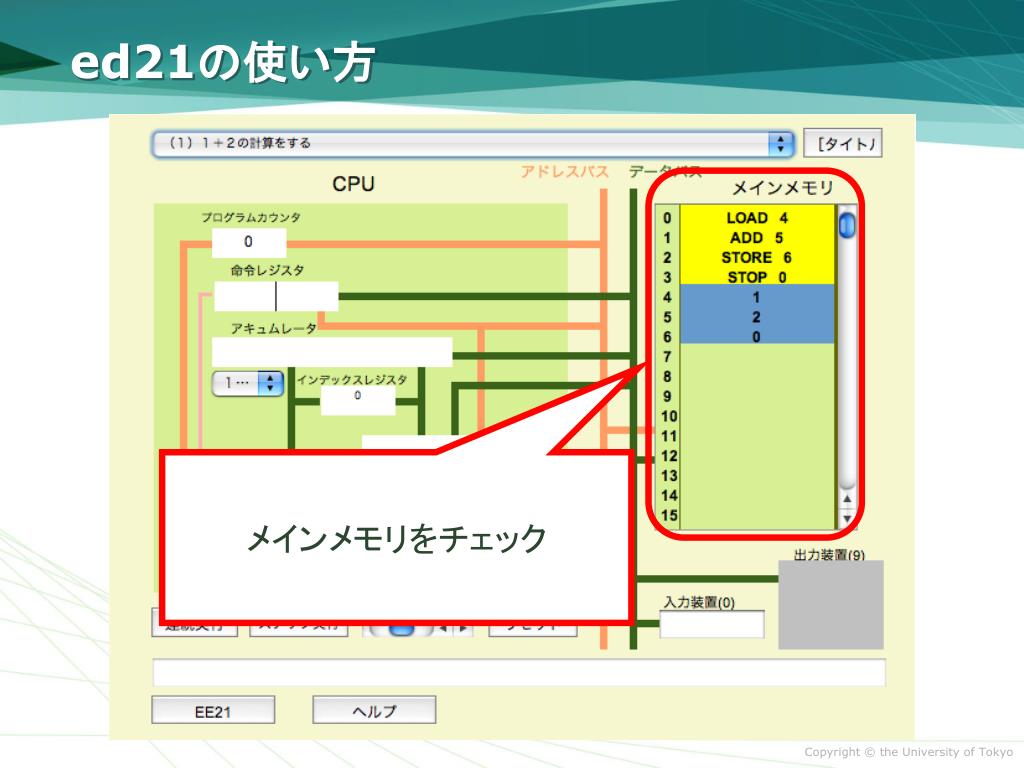

  4. ed21の使い方 メインメモリをチェック

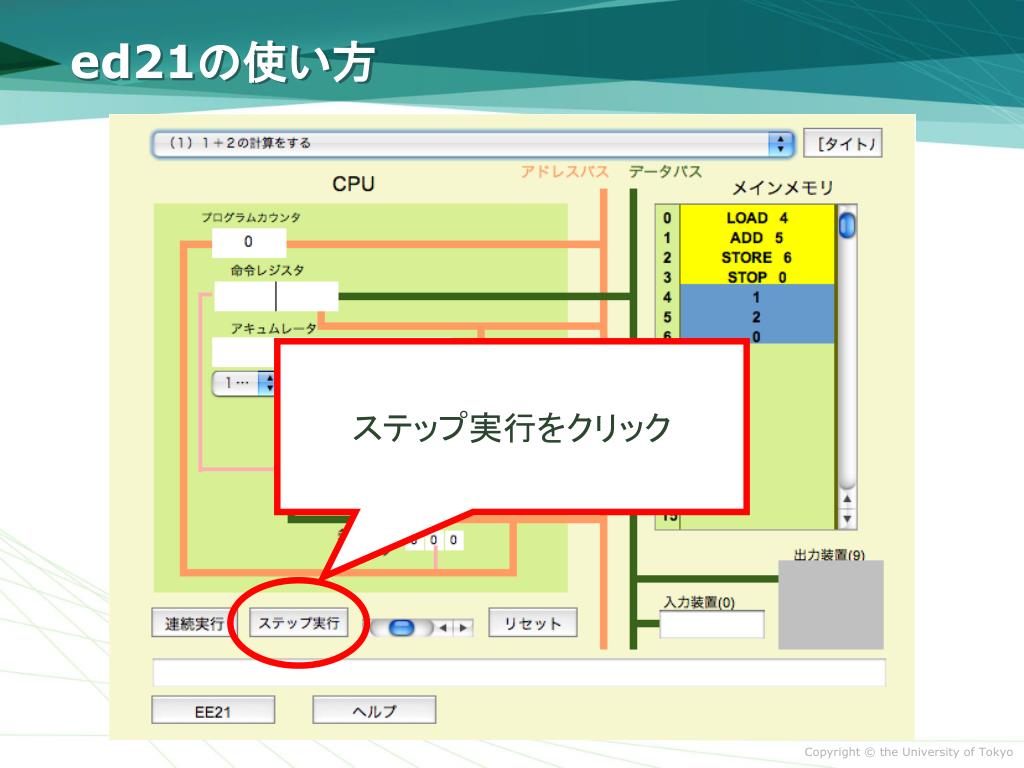

  5. ed21の使い方 ステップ実行をクリック

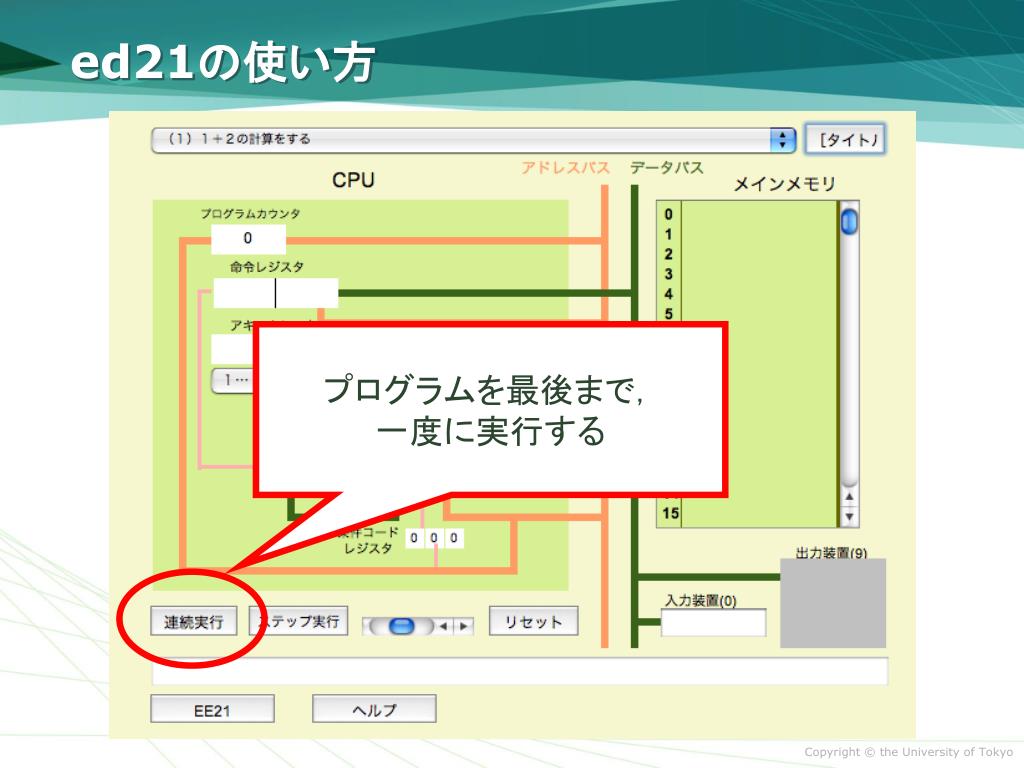

  6. ed21の使い方 プログラムを最後まで， 一度に実行する

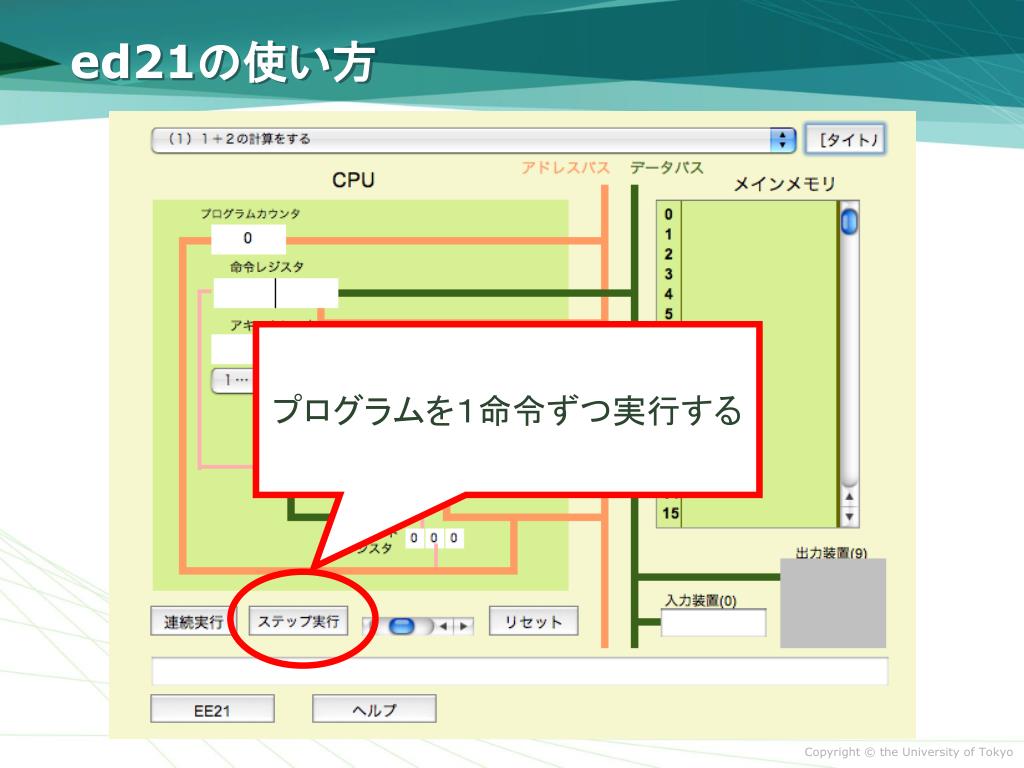

  7. ed21の使い方 プログラムを１命令ずつ実行する

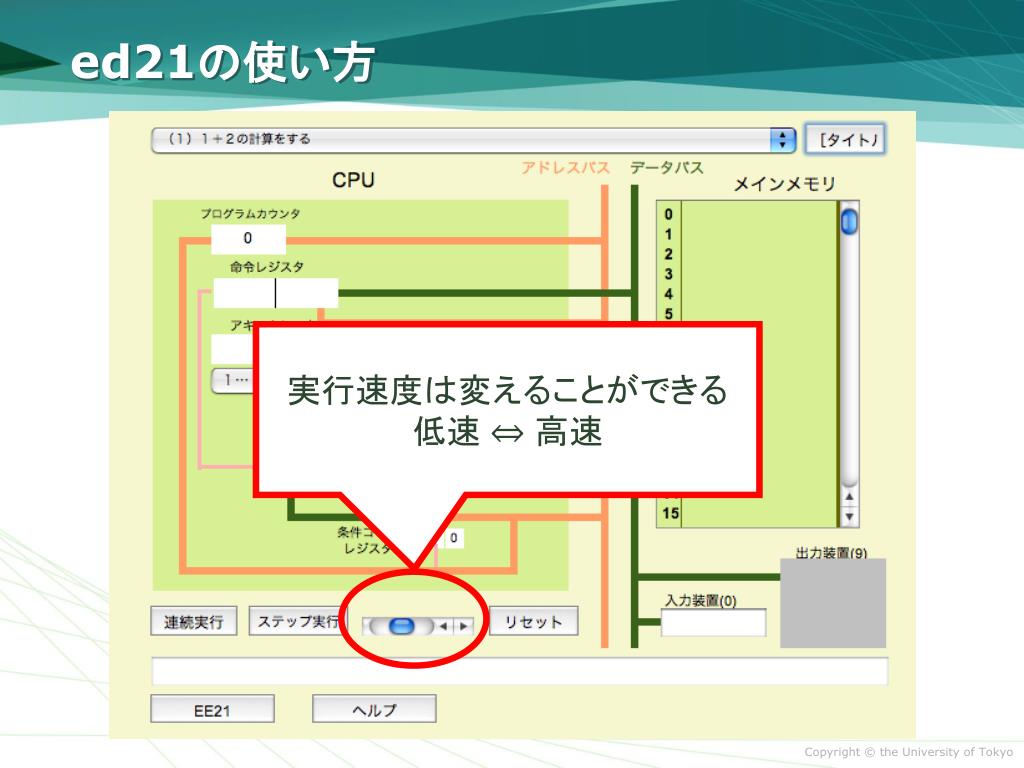

  8. ed21の使い方 実行速度は変えることができる 低速 ⇔ 高速

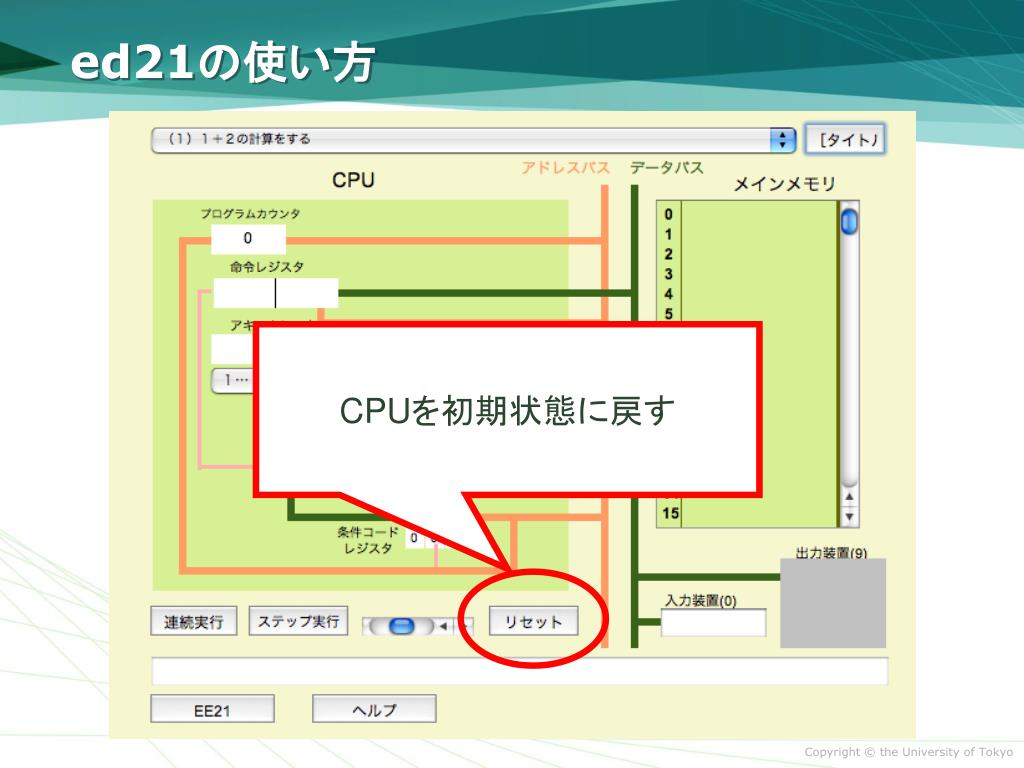

  9. ed21の使い方 CPUを初期状態に戻す

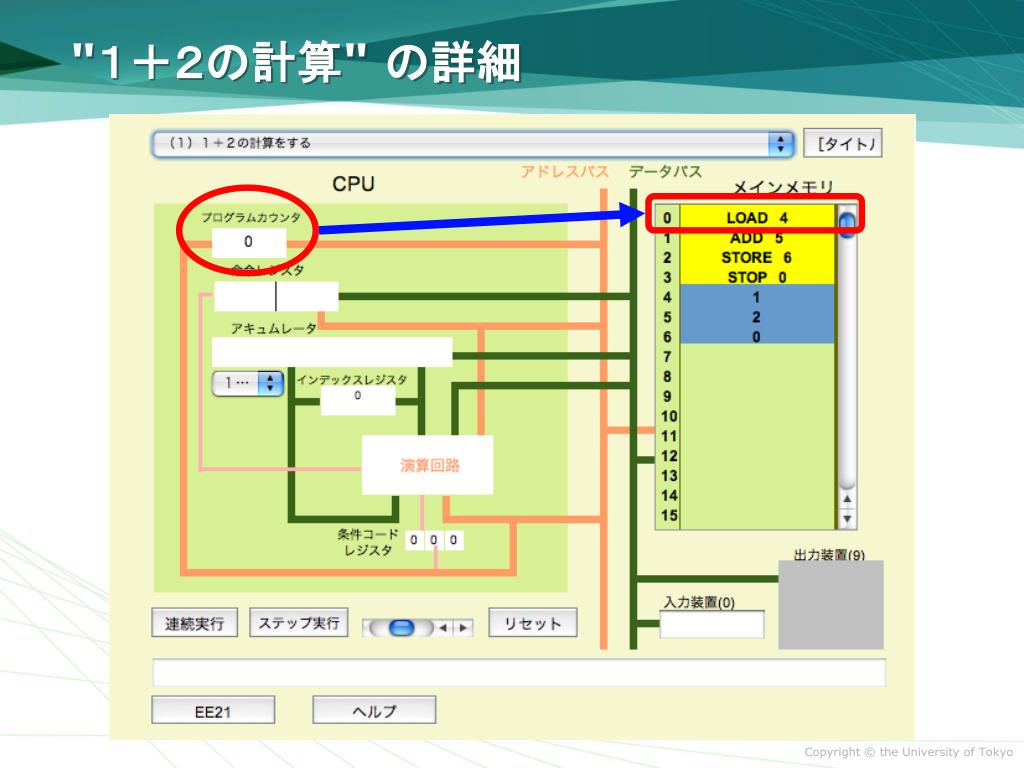

  10. "１＋２の計算" の詳細

  11. "１＋２の計算" の詳細

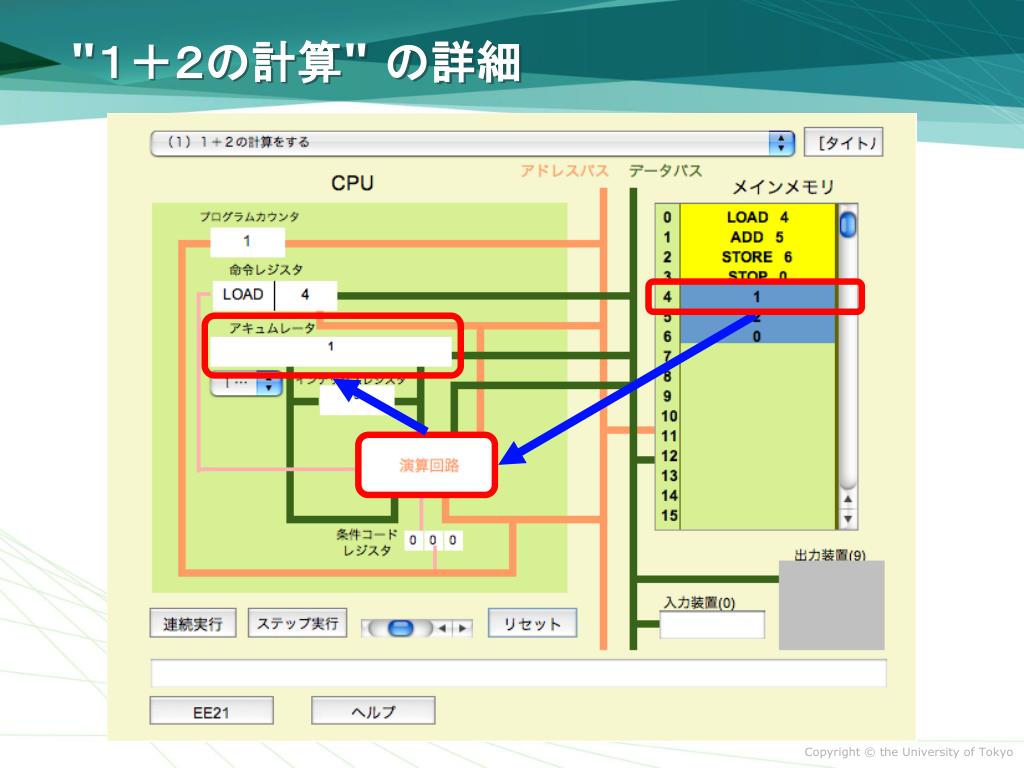

  12. "１＋２の計算" の詳細

  13. "１＋２の計算" の詳細

  14. "１＋２の計算" の詳細

  15. "１＋２の計算" の詳細

  16. "１＋２の計算" の詳細

  17. "１＋２の計算" の詳細

  18. "１＋２の計算" の詳細

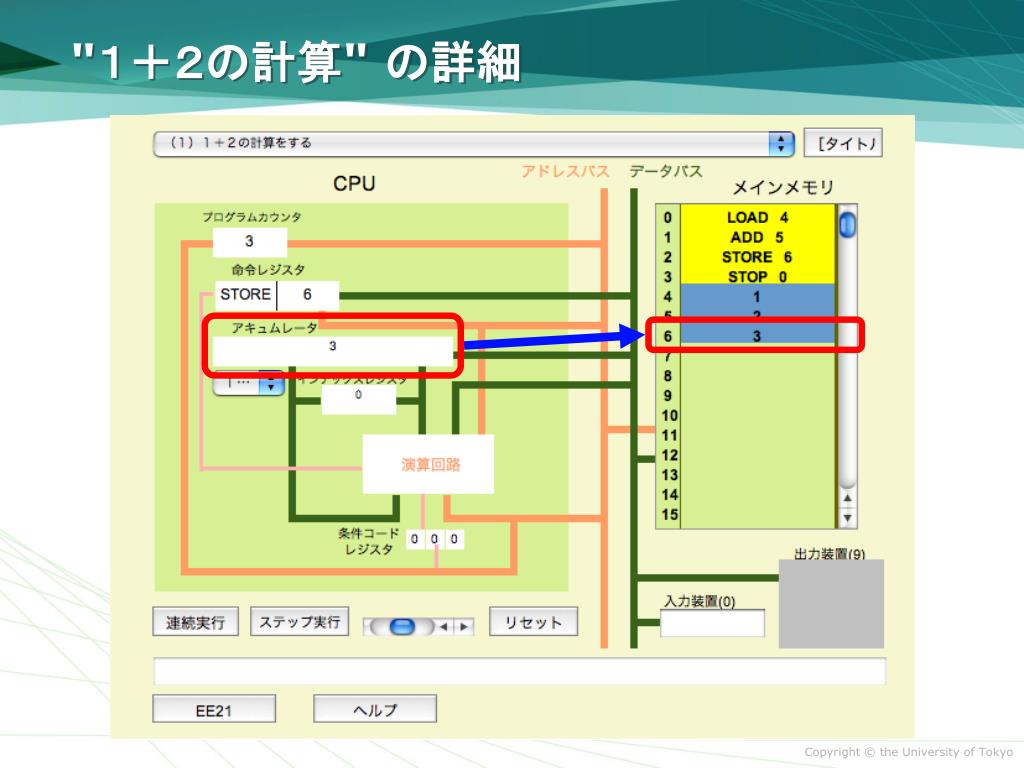

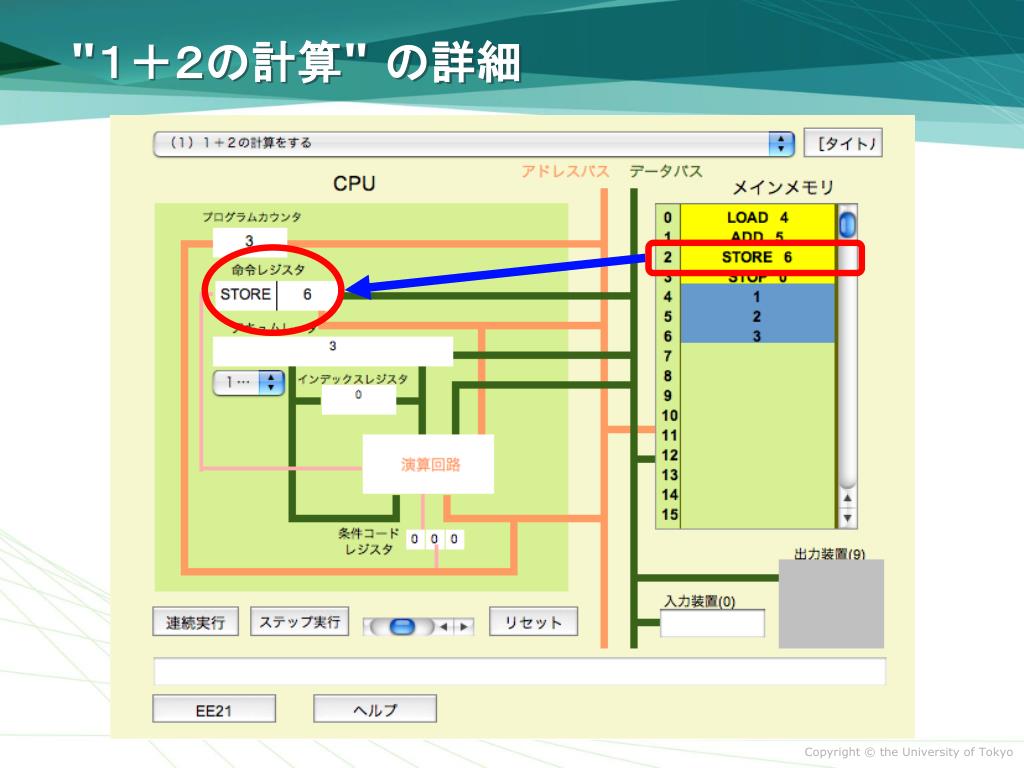

  19. "１＋２の計算" の詳細

  20. "１＋２の計算" の詳細

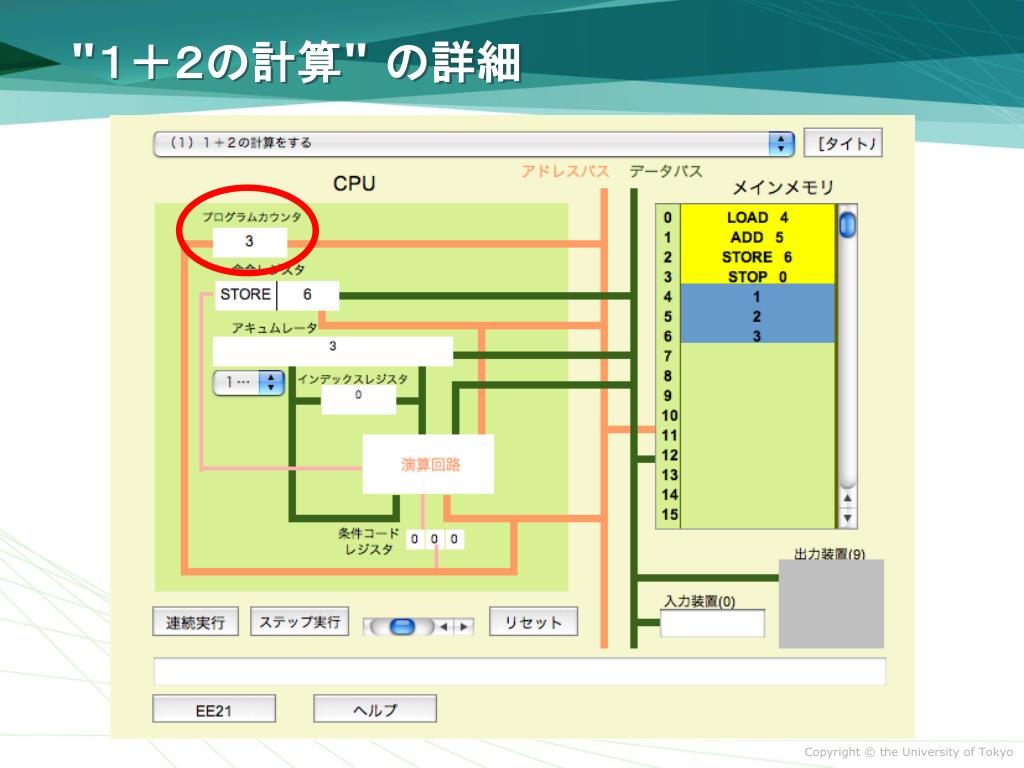

  21. "１＋２の計算" の詳細

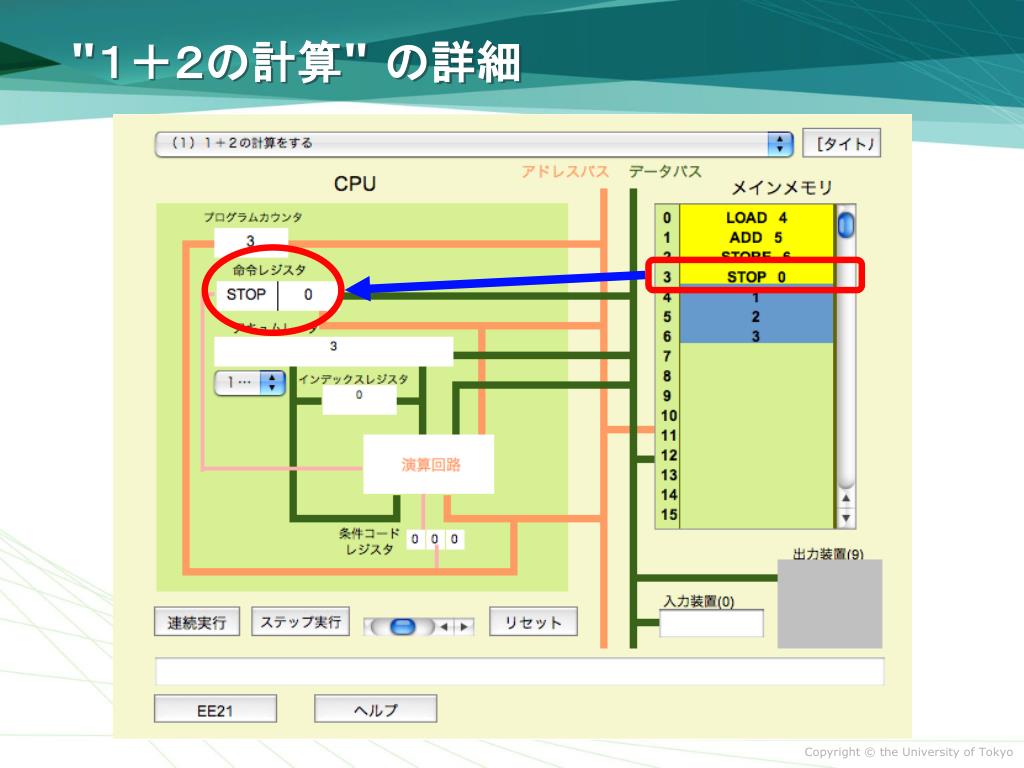

  22. "１＋２の計算" の詳細

  23. "１＋２の計算" の詳細

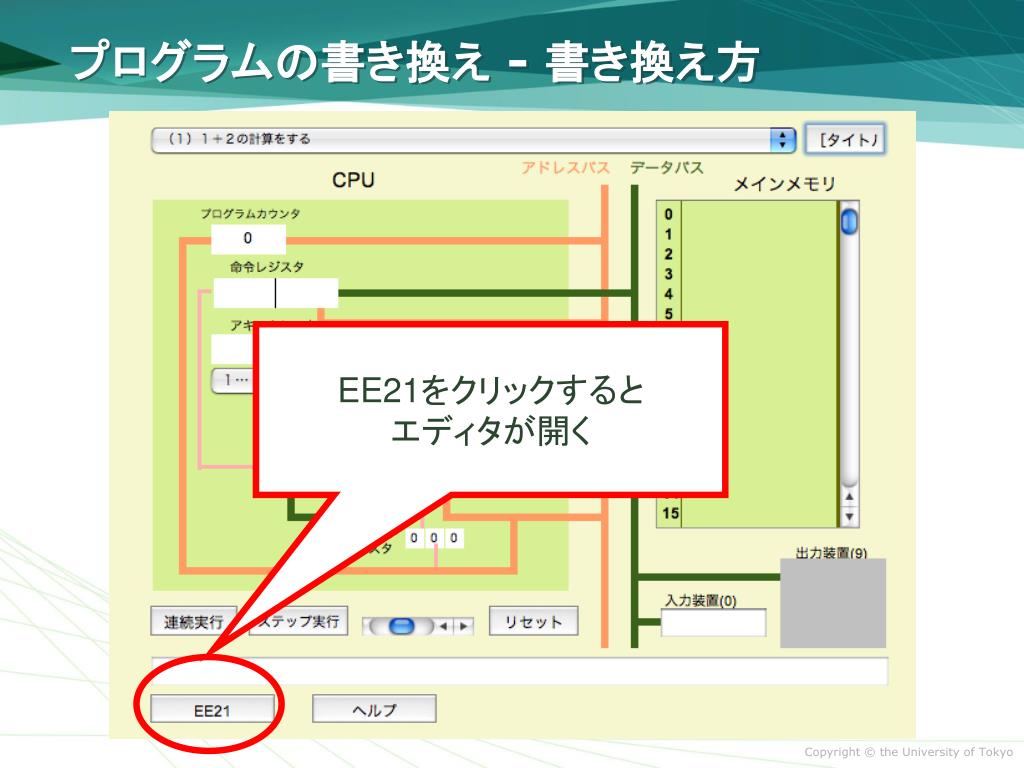

  24. プログラムの書き換え - 書き換え方 EE21をクリックすると エディタが開く

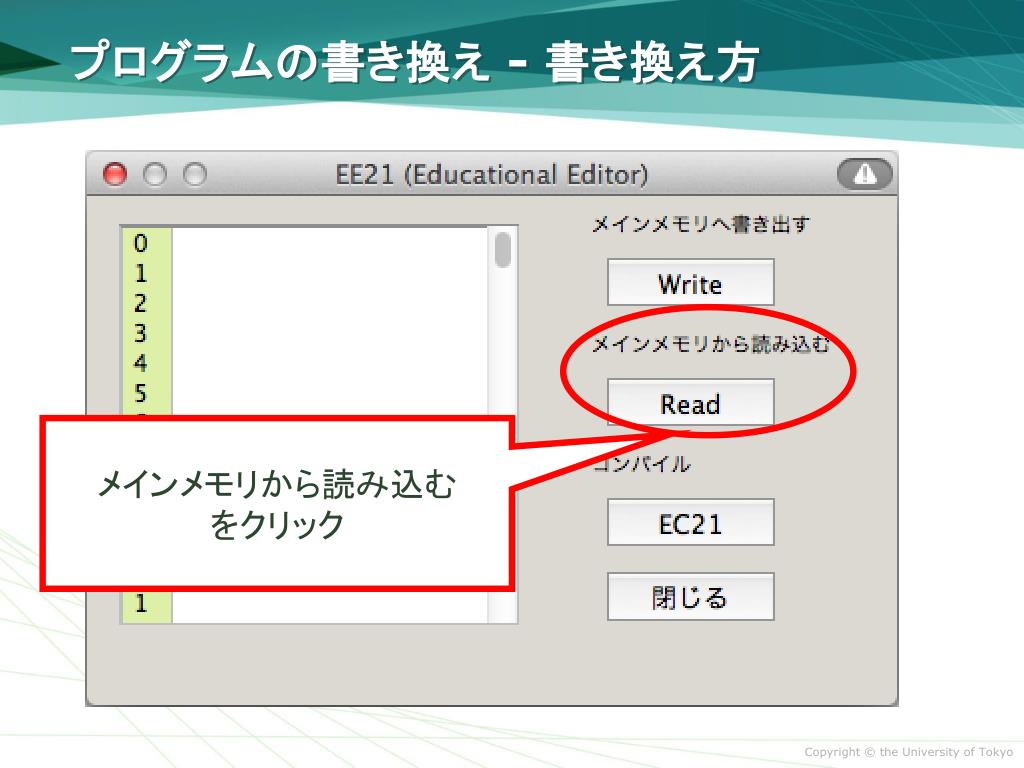

  25. プログラムの書き換え - 書き換え方 メインメモリから読み込む をクリック

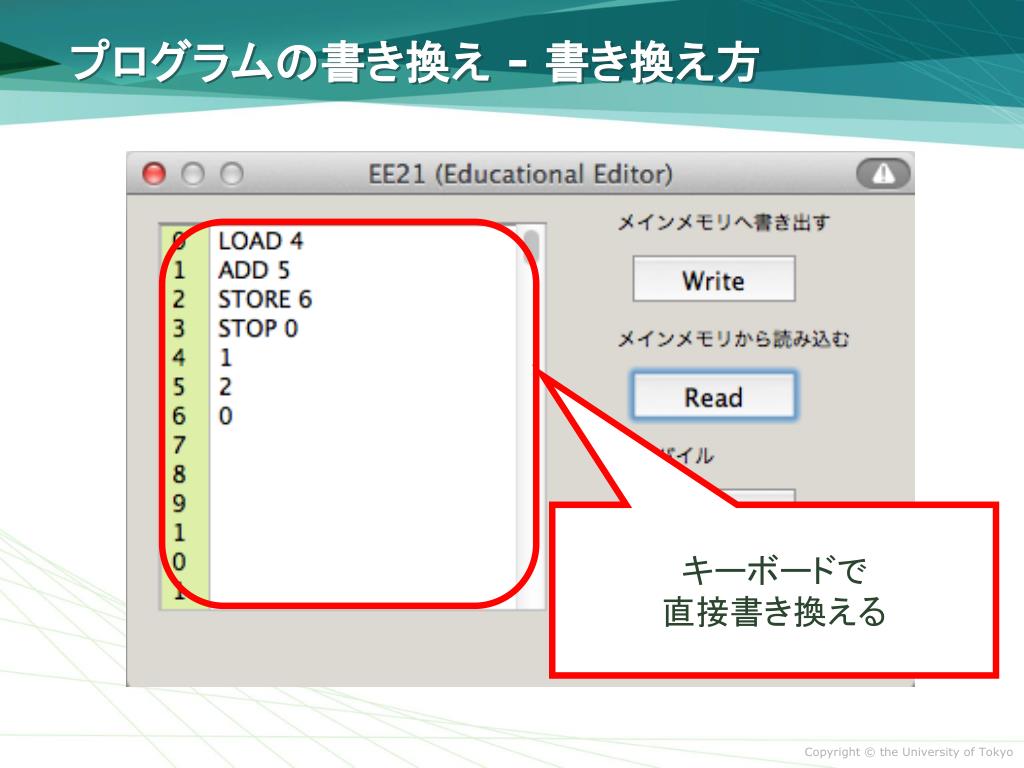

  26. プログラムの書き換え - 書き換え方 キーボードで 直接書き換える

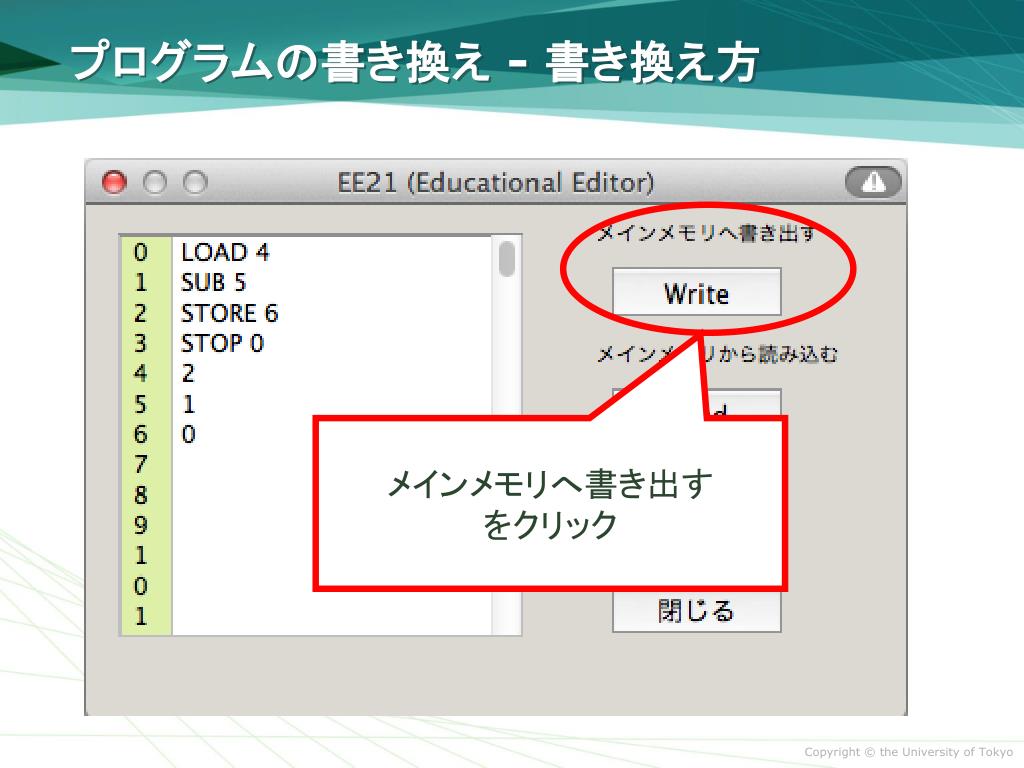

  27. プログラムの書き換え - 書き換え方 メインメモリへ書き出す をクリック

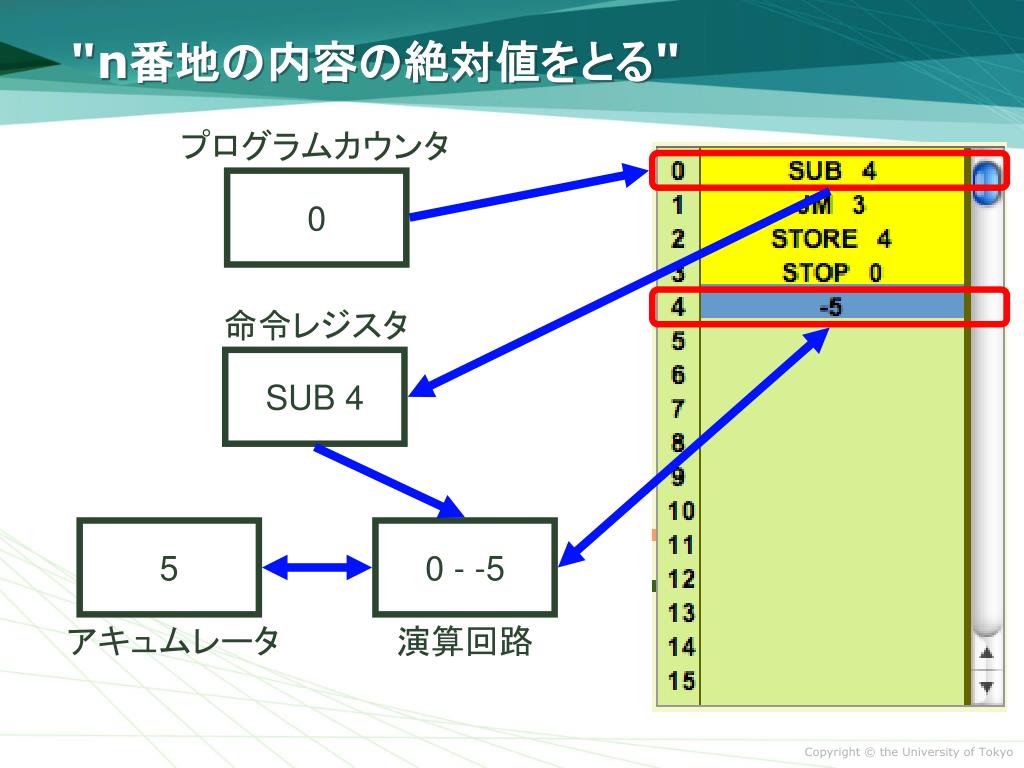

  28. "n番地の内容の絶対値をとる" プログラムカウンタ 0 命令レジスタ SUB 4 5 0 - -5 アキュムレータ 演算回路

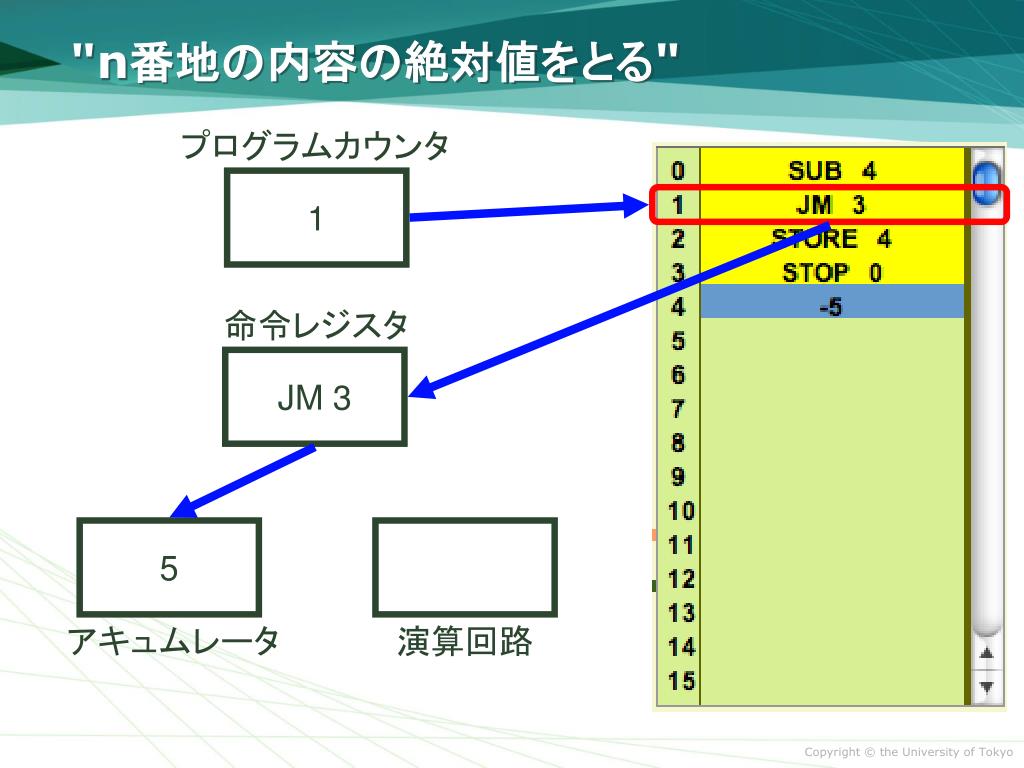

  29. "n番地の内容の絶対値をとる" プログラムカウンタ 1 命令レジスタ JM 3 5 アキュムレータ 演算回路

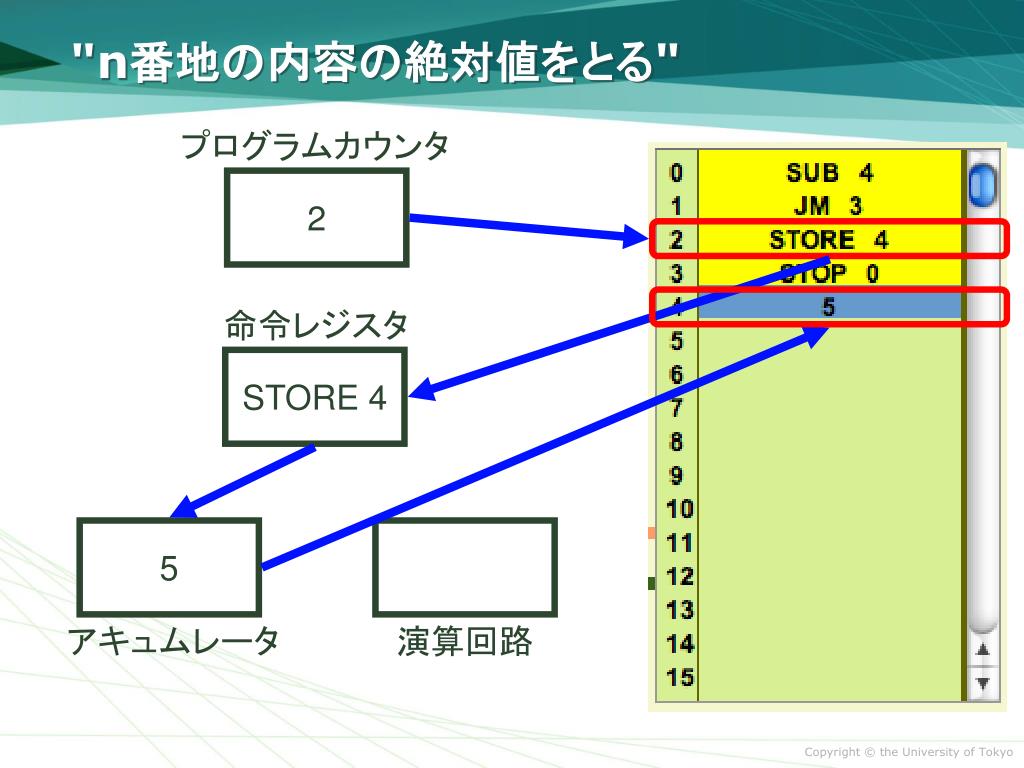

  30. "n番地の内容の絶対値をとる" プログラムカウンタ 2 命令レジスタ STORE 4 5 アキュムレータ 演算回路

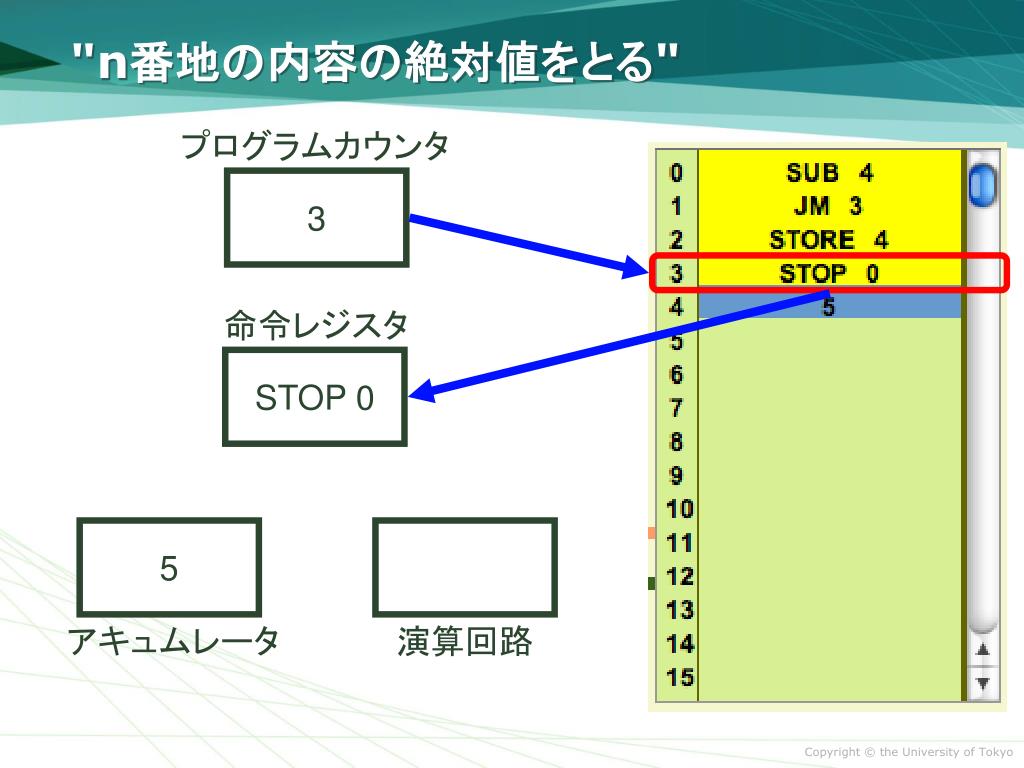

  31. "n番地の内容の絶対値をとる" プログラムカウンタ 3 命令レジスタ STOP 0 5 アキュムレータ 演算回路

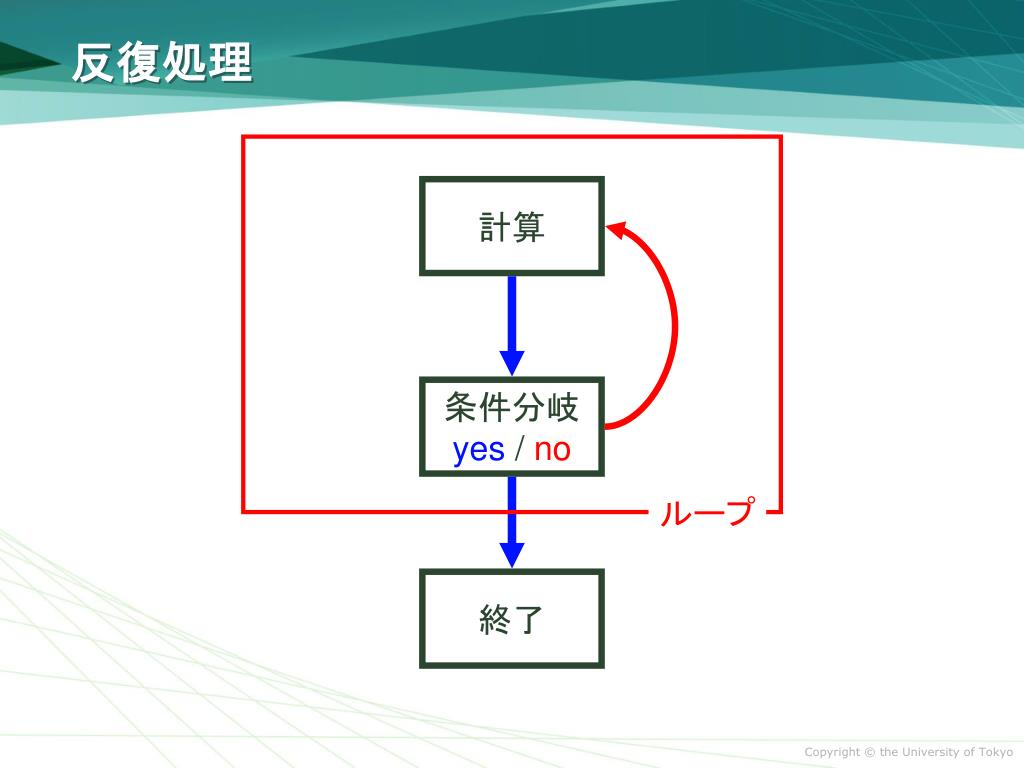

  32. 反復処理 計算 条件分岐 yes / no ループ 終了

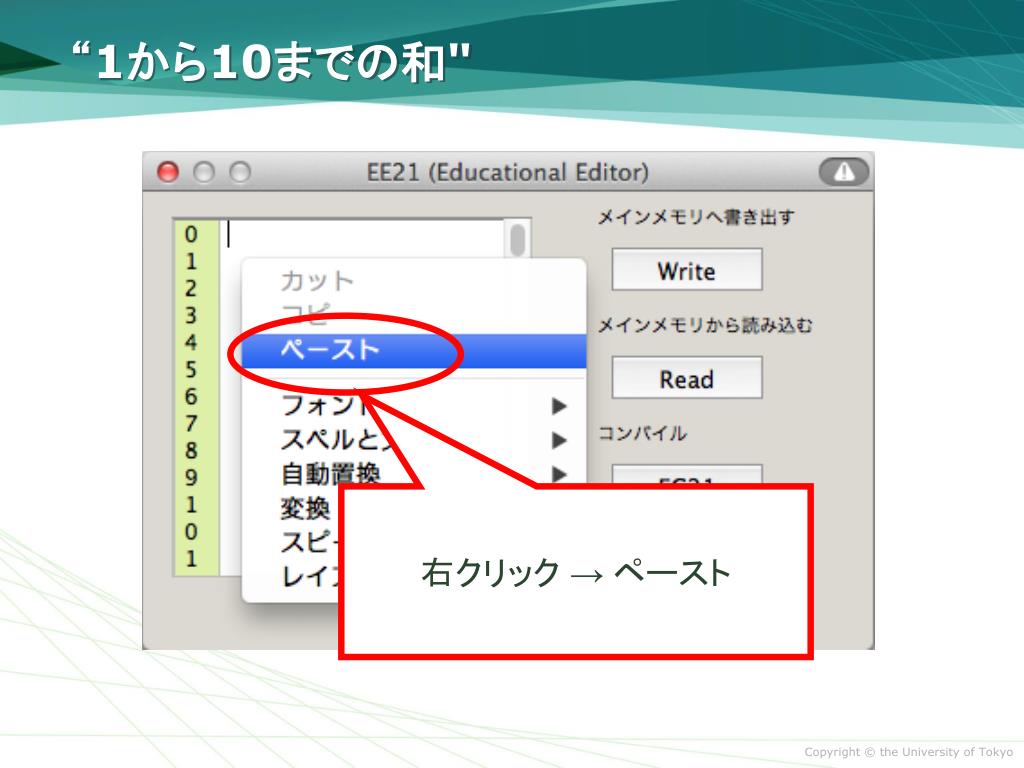

  33. “1から10までの和" 右クリック → ペースト

  34. "1から10までの和" メインメモリへ書き出す をクリック

  35. "1から10までの和" プログラムカウンタ 0 命令レジスタ LOAD 10 0 アキュムレータ 演算回路

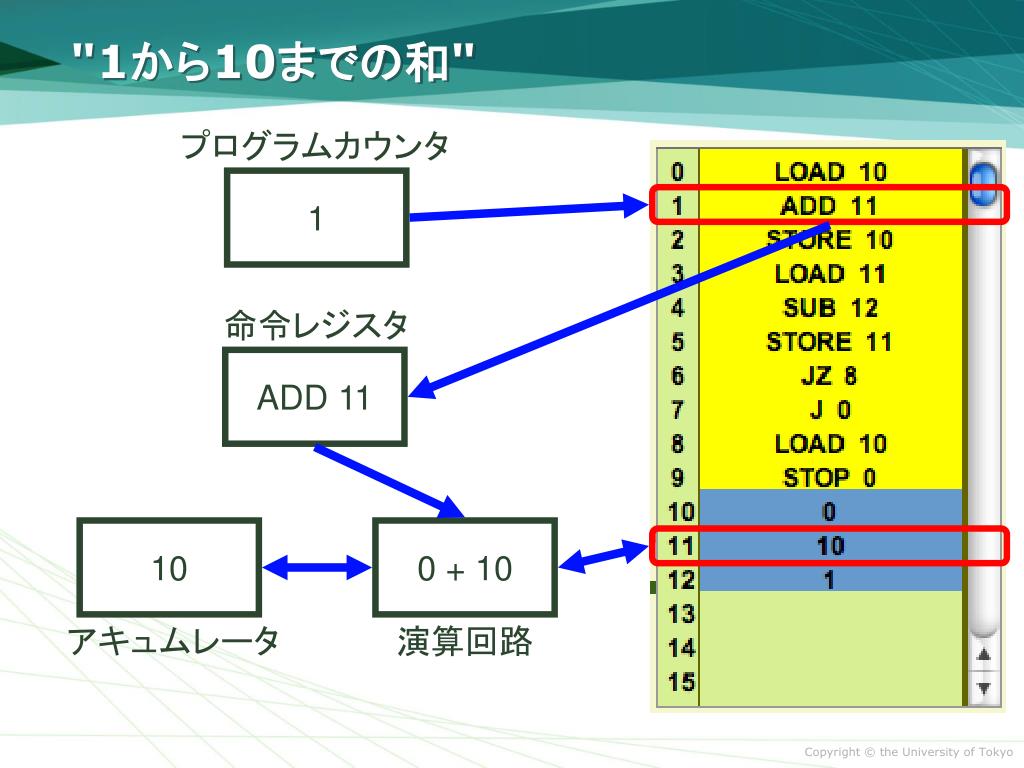

  36. "1から10までの和" プログラムカウンタ 1 命令レジスタ ADD 11 10 0 + 10 アキュムレータ 演算回路

  37. "1から10までの和" プログラムカウンタ 2 命令レジスタ STORE 10 10 アキュムレータ 演算回路

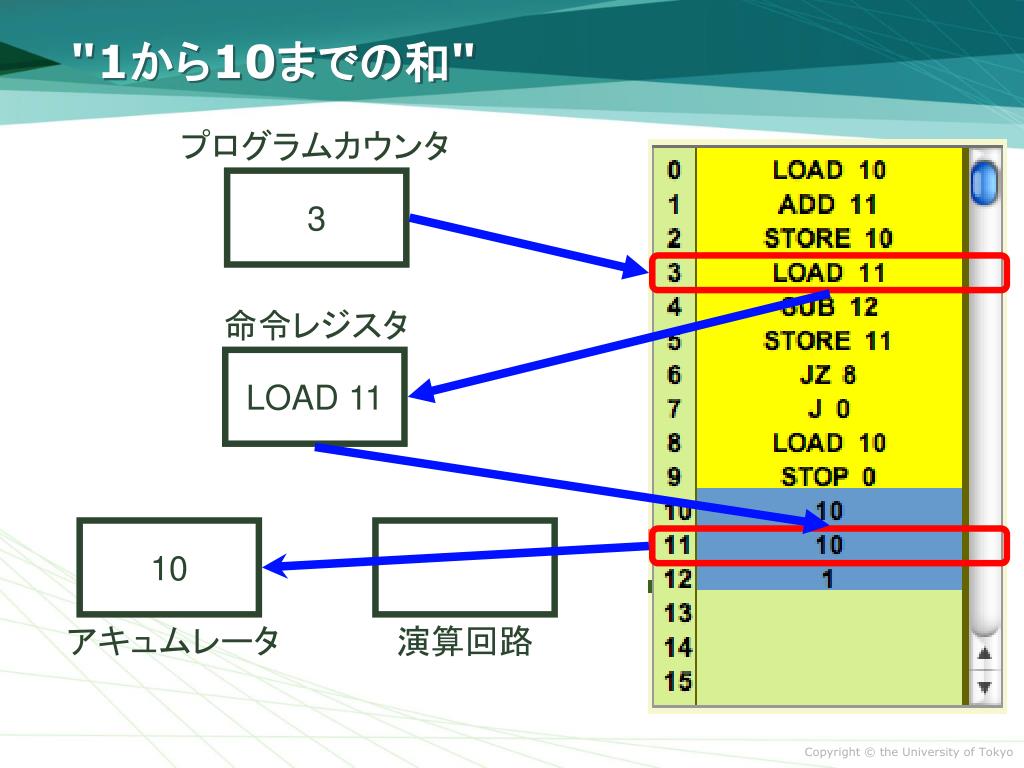

  38. "1から10までの和" プログラムカウンタ 3 命令レジスタ LOAD 11 10 アキュムレータ 演算回路

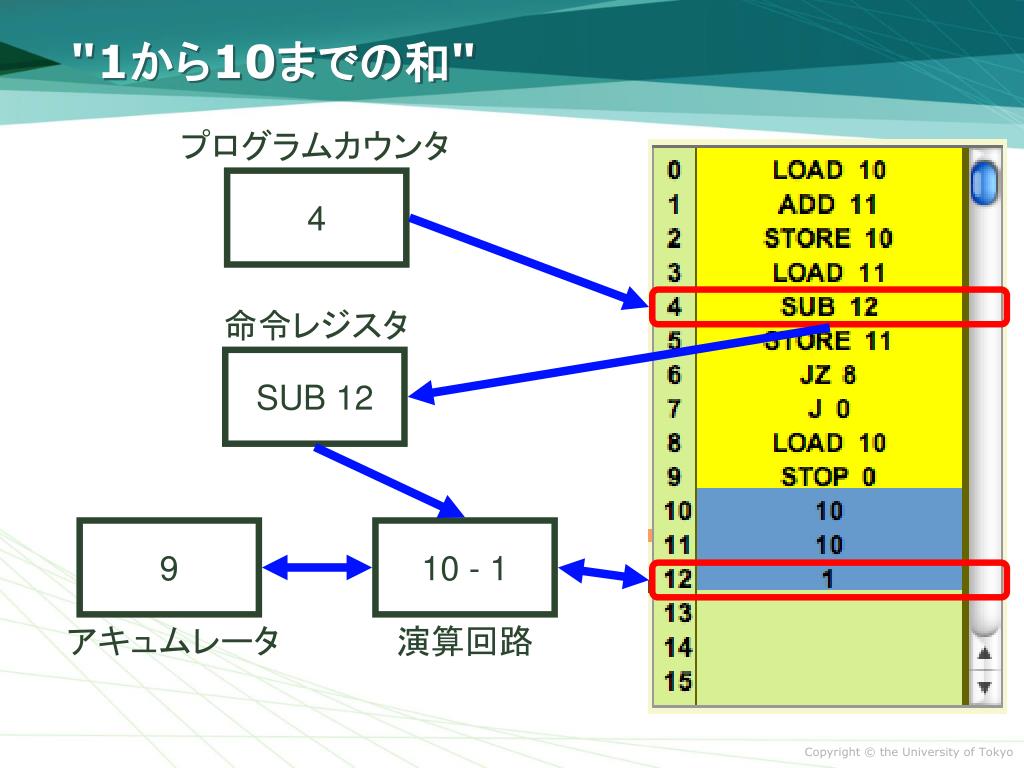

  39. "1から10までの和" プログラムカウンタ 4 命令レジスタ SUB 12 9 10 - 1 アキュムレータ 演算回路

  40. "1から10までの和" プログラムカウンタ 5 命令レジスタ STORE 11 9 アキュムレータ 演算回路

  41. "1から10までの和" プログラムカウンタ 6 命令レジスタ JZ 8 9 アキュムレータ 演算回路

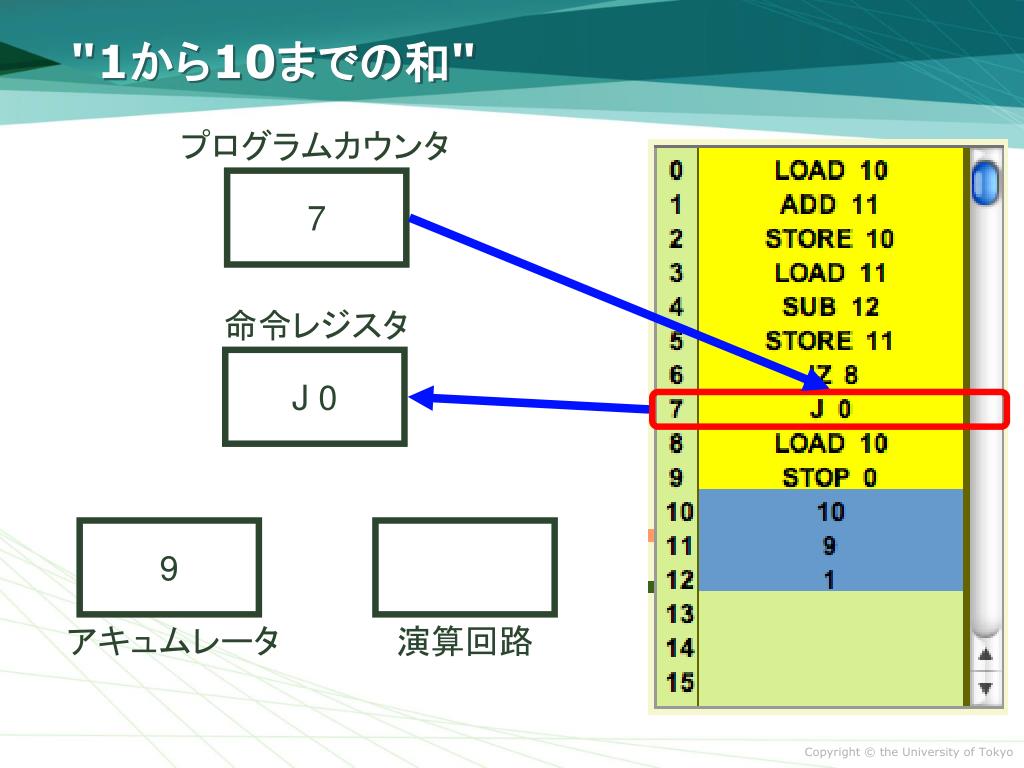

  42. "1から10までの和" プログラムカウンタ 7 命令レジスタ J 0 9 アキュムレータ 演算回路

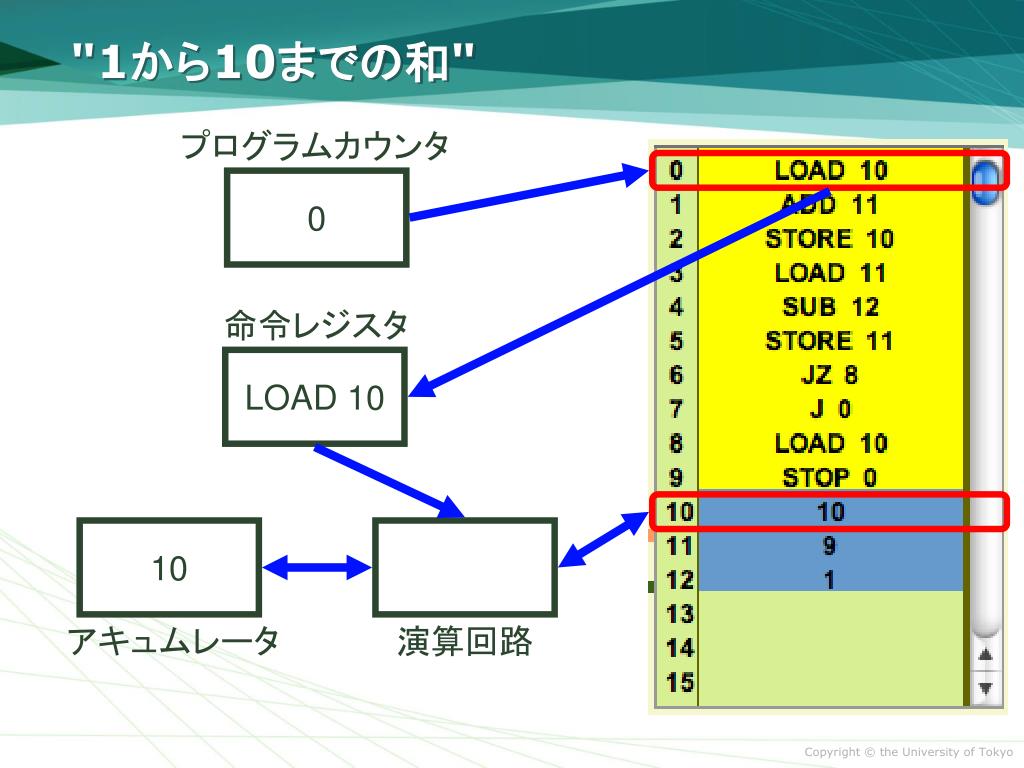

  43. "1から10までの和" プログラムカウンタ 0 命令レジスタ LOAD 10 10 アキュムレータ 演算回路

  44. "1から10までの和" プログラムカウンタ 1 命令レジスタ ADD 11 19 10 + 9 アキュムレータ 演算回路

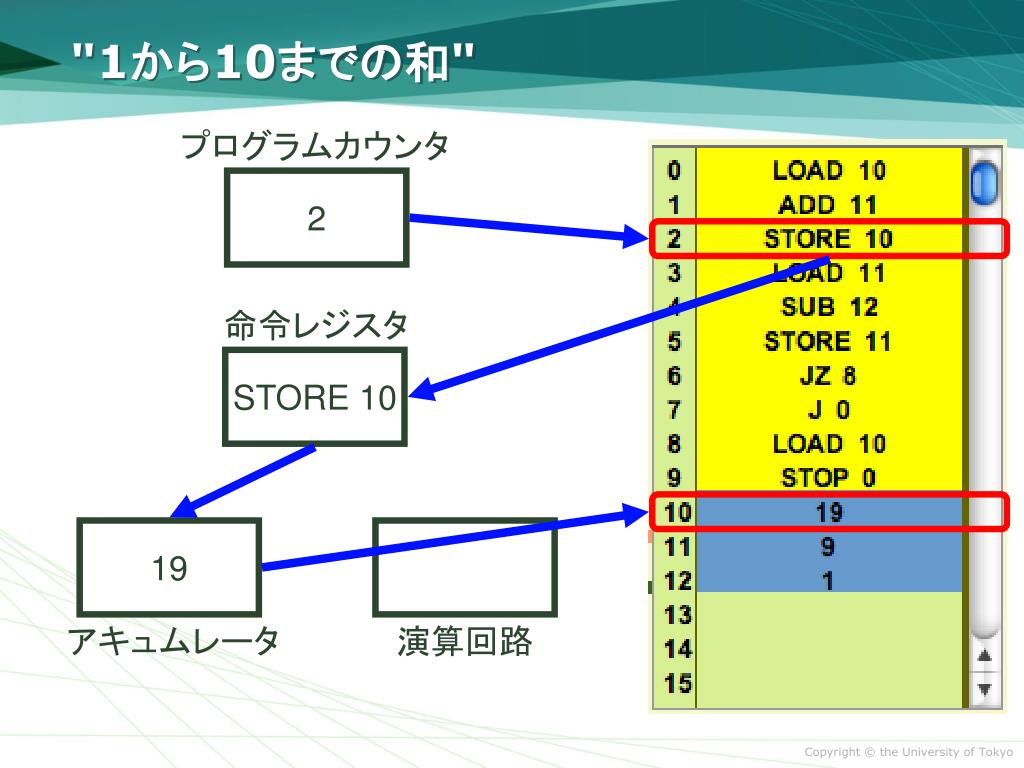

  45. "1から10までの和" プログラムカウンタ 2 命令レジスタ STORE 10 19 アキュムレータ 演算回路

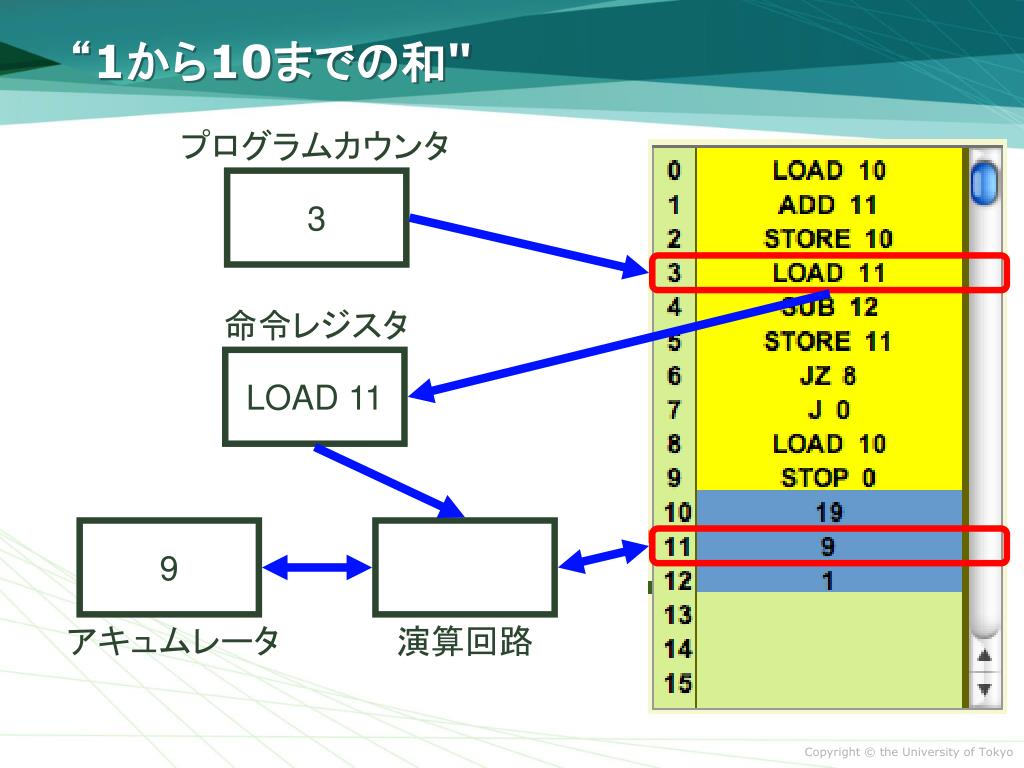

  46. “1から10までの和" プログラムカウンタ 3 命令レジスタ LOAD 11 9 アキュムレータ 演算回路

  47. “1から10までの和" プログラムカウンタ 4 命令レジスタ SUB 12 8 9 - 1 アキュムレータ 演算回路

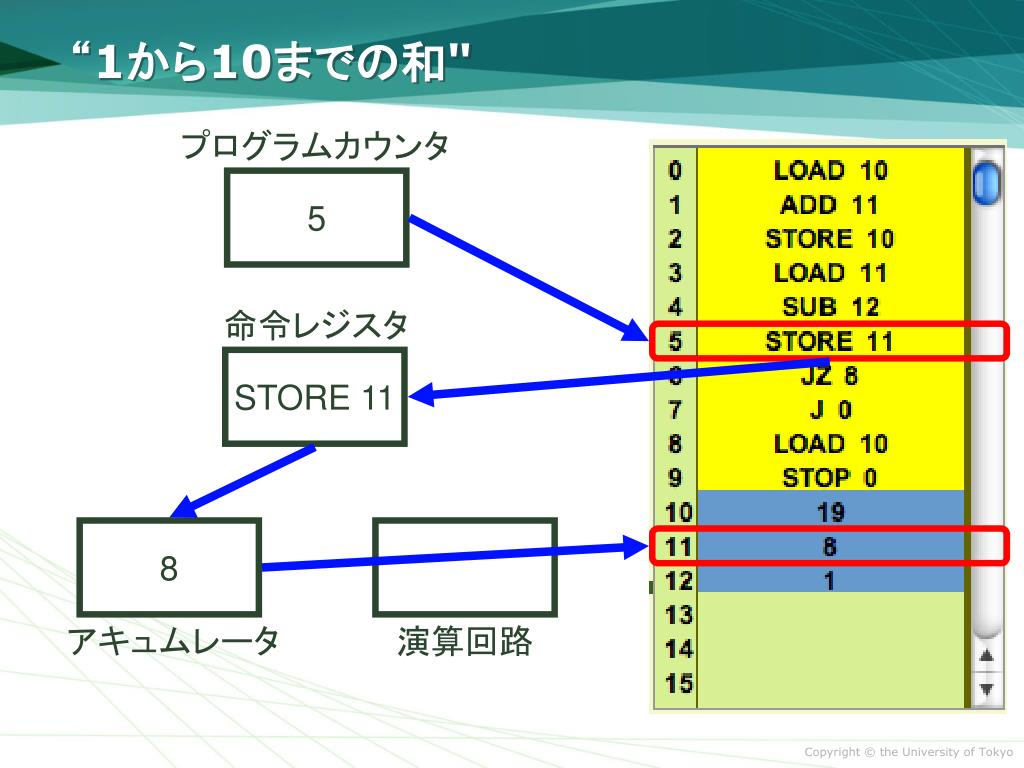

  48. “1から10までの和" プログラムカウンタ 5 命令レジスタ STORE 11 8 アキュムレータ 演算回路

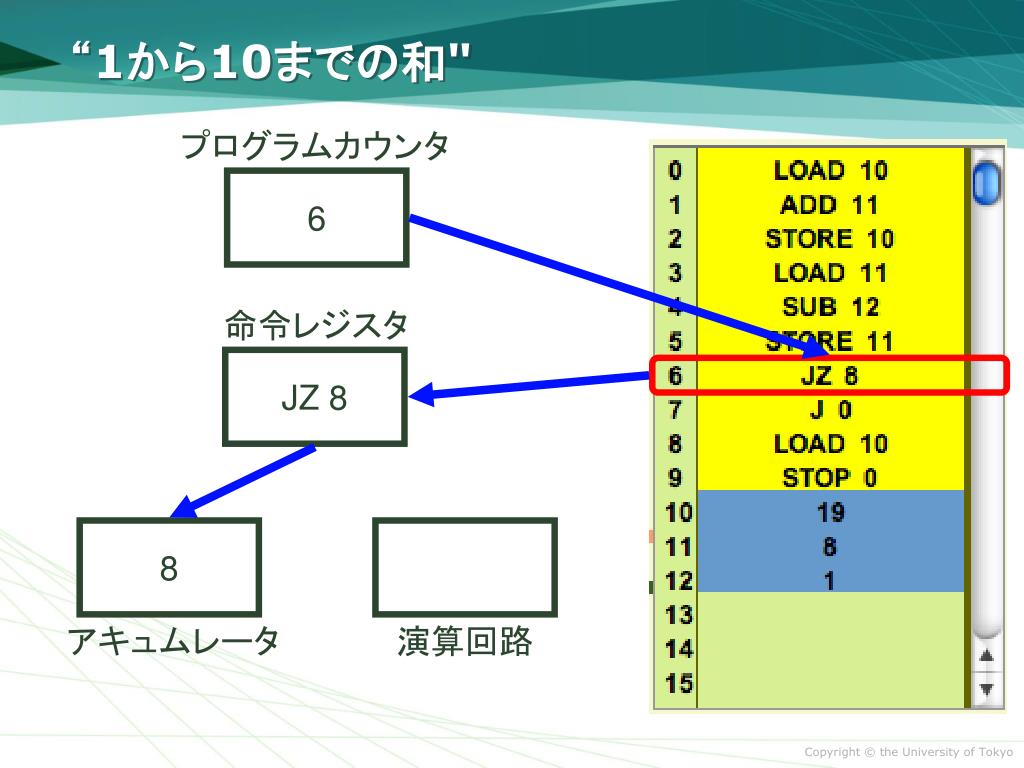

  49. “1から10までの和" プログラムカウンタ 6 命令レジスタ JZ 8 8 アキュムレータ 演算回路

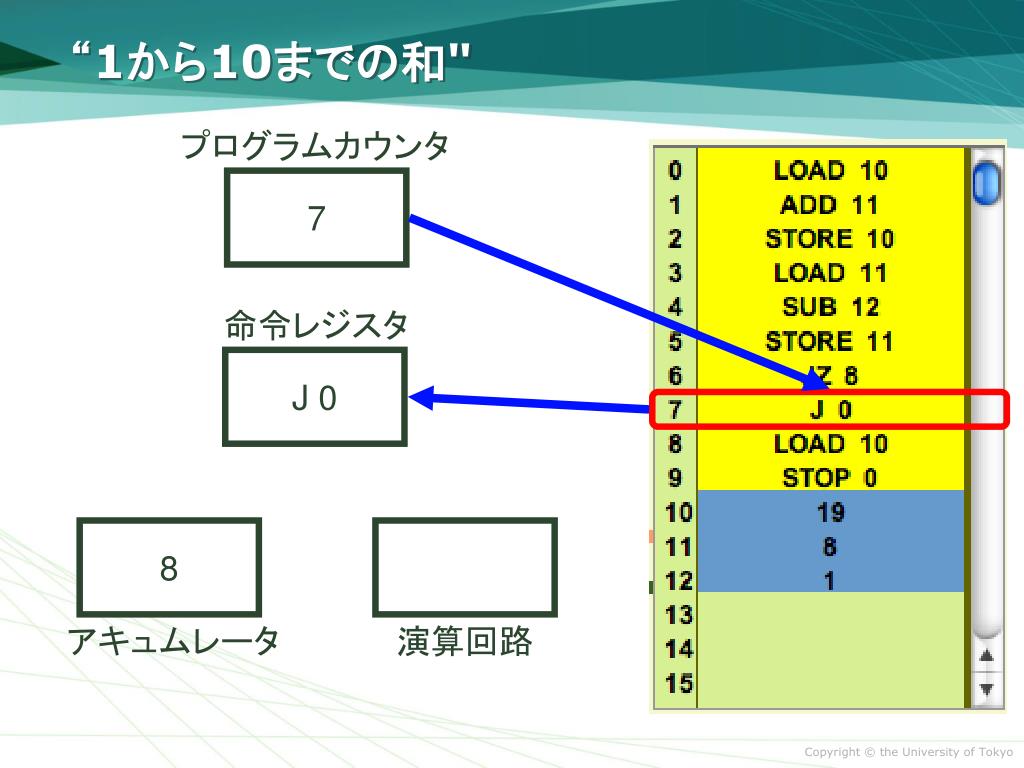

  50. “1から10までの和" プログラムカウンタ 7 命令レジスタ J 0 8 アキュムレータ 演算回路
