  1. Technické kreslení • Řezy tělesem (ST18) • Ing. Renata Nesvadbová • Strojírenství

  2. Řezy tělesem

  3. ŘEZY A PRŮŘEZY • Obrazy předmětu, které vzniknou, když předmět rozřízneme myšlenou rovinou • Zvyšují názornost obrazu, usnadňují kótování a ušetří kreslení dalších průmětů • Materiál součásti v řezu se vyznačuje šrafováním Součást v řezu

  4. ŠRAFOVÁNÍ • Kreslí tenkými plnými čarami vzájemně rovnoběžnými a skloněnými pod úhlem 45° vzhledem k ose nebo obrysové čáře • Hustota šrafování se řídí velikostí šrafované plochy • Dotýkající se plochy různých součástí mají vždy šrafy opačného sklonu a nebo různé hustoty Ukázka šrafování

  5. DRUHY ŘEZŮ • Podélný řez • Příčný řez a průřez • Místní řez • Poloviční řez • Řez více rovinami

  6. PODÉLNÝ ŘEZ Vznikne, když řezná rovina prochází podélnou osou předmětu. V podélném řezu se nekreslí: • Plné součásti vyrobené z tyčí • Součásti vyrobené z plechů nebo pásů • Žebra, ramena kol, výztuhy Součást v podélném řezu

  7. PODÉLNÝ ŘEZ Šrouby se nekreslí v podélném řezu Dotýkající se plochy různých součástí mají vždy šrafy opačného sklonu a nebo různé hustoty Ukázka sestavy se šrouby

  8. PŘÍČNÝ ŘEZ A PRŮŘEZ • Vznikne, když je řezná rovina kolmá na osu předmětu • V příčném řezu se zobrazují ty části tělesa, které leží v rovině řezu a za ní • V průřezu se zobrazují pouze části tělesa, které leží přímo v rovině řezu Příčný řez a průřez součásti

  9. MÍSTNÍ ŘEZ • Užívá se k zobrazení prvků (např. otvorů), které by se zobrazily jako neviditelné hrany. • Obraz pohledu se ohraničuje tenkou nepravidelnou čarou od ruky nebo tenkou čarou se zlomem. Použití místního řezu

  10. POLOVIČNÍ ŘEZ • Kreslí se u rotačních součástí. • Jedna polovina součásti se zobrazí v řezu a druhá v pohledu. Součást v polovičním řezu

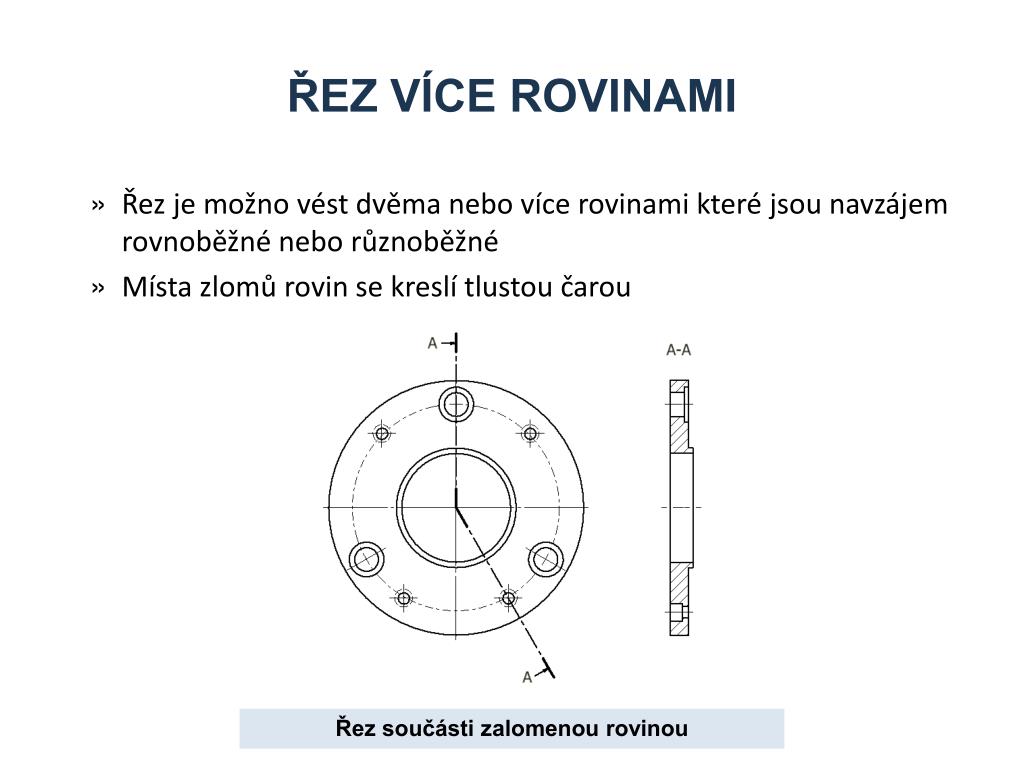

  11. ŘEZ VÍCE ROVINAMI • Řez je možno vést dvěma nebo více rovinami které jsou navzájem rovnoběžné nebo různoběžné • Místa zlomů rovin se kreslí tlustou čarou Řez součásti zalomenou rovinou

  12. ŘEZ VÍCE ROVINAMI Řez součásti pravoúhle zalomenou rovinou

  13. Seznam použitých zdrojů • KLETEČKA, Jaroslav a FOŘT Petr. Technické kreslení. Vyd. 1. Brno: CP Books, 2005, 252 s. ISBN 80-251-0498-2
