1 / 11

单模激光器的运转和谐振腔稳定性测试

单模激光器的运转和谐振腔稳定性测试. 实验目的. 实验原理. 实验装置. 实验内容及结果. 思考练习. 1. 实验目的. 加强对光学谐振腔模式的理解。 获取在 TEM00 （横向电磁波）模式下的激光以及检验稳定的谐振腔长度。 通过了解谐振腔的特性，为以后设计和使用激光器的谐振腔打下基础。. 2. 实验原理. 激光的特性. 激光器的谐振腔. 单色性好 相干性高 方向性强 高亮度. 稳定腔 介稳腔 非稳腔. 共轴球面谐振腔的稳定性条件. 共轴球面谐振腔.

dakota-gregory
Download Presentation

单模激光器的运转和谐振腔稳定性测试

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

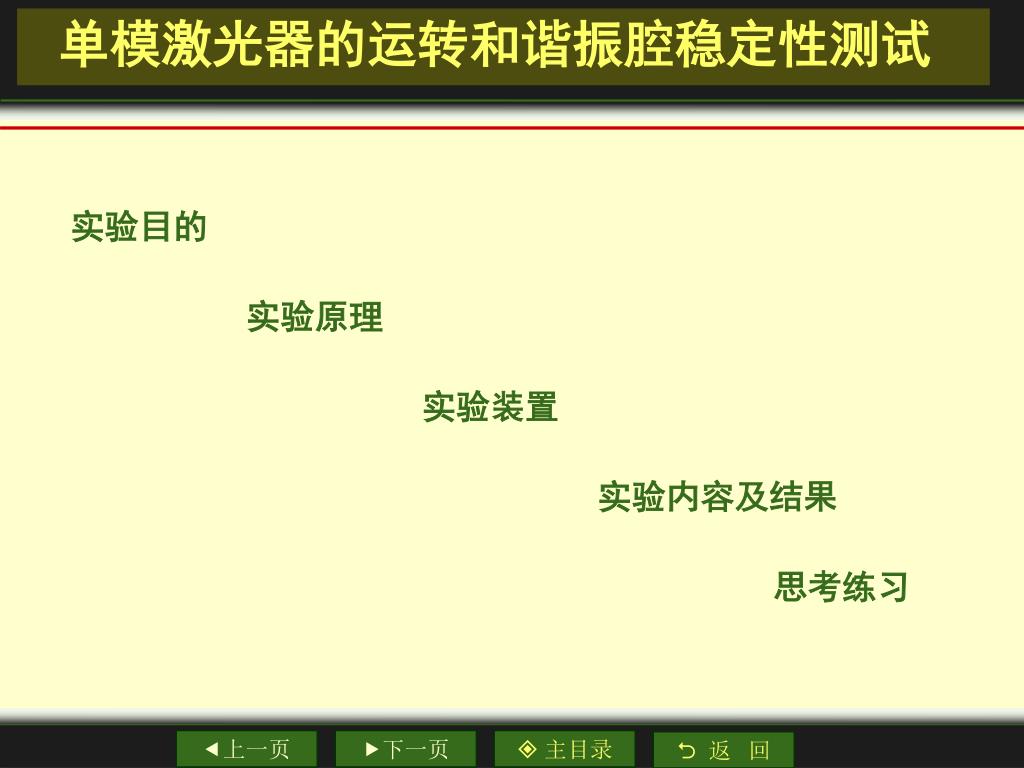

  1. 单模激光器的运转和谐振腔稳定性测试 实验目的 实验原理 实验装置 实验内容及结果 思考练习

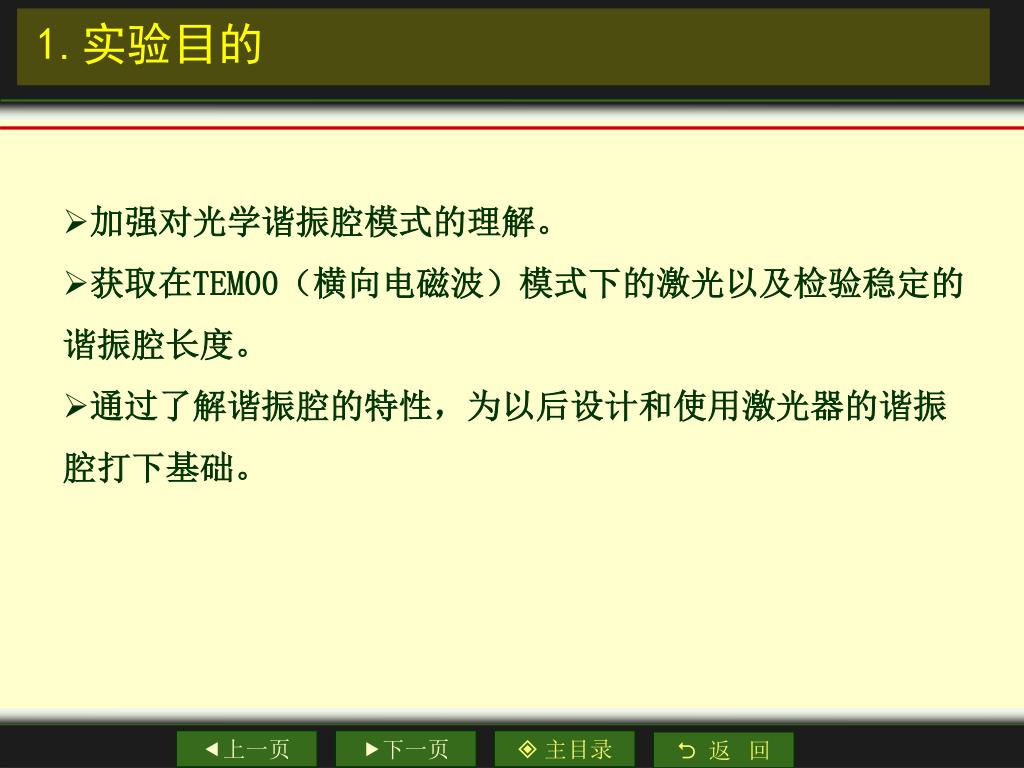

  2. 1.实验目的 • 加强对光学谐振腔模式的理解。 • 获取在TEM00（横向电磁波）模式下的激光以及检验稳定的谐振腔长度。 • 通过了解谐振腔的特性，为以后设计和使用激光器的谐振腔打下基础。

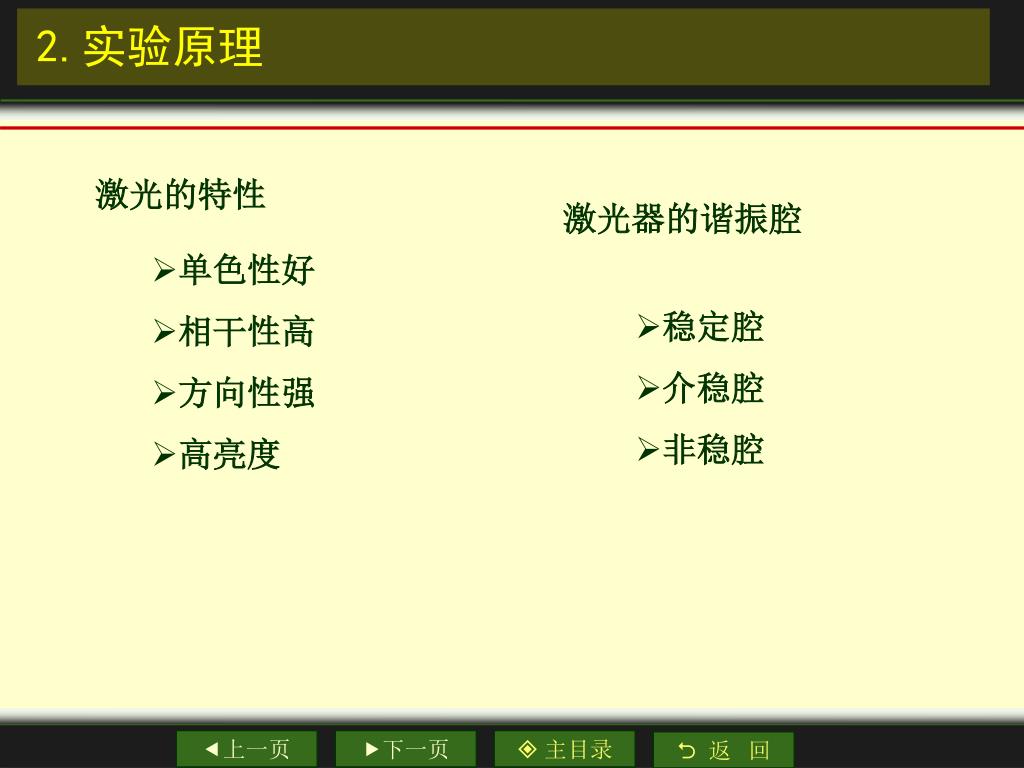

  3. 2.实验原理 激光的特性 激光器的谐振腔 • 单色性好 • 相干性高 • 方向性强 • 高亮度 • 稳定腔 • 介稳腔 • 非稳腔

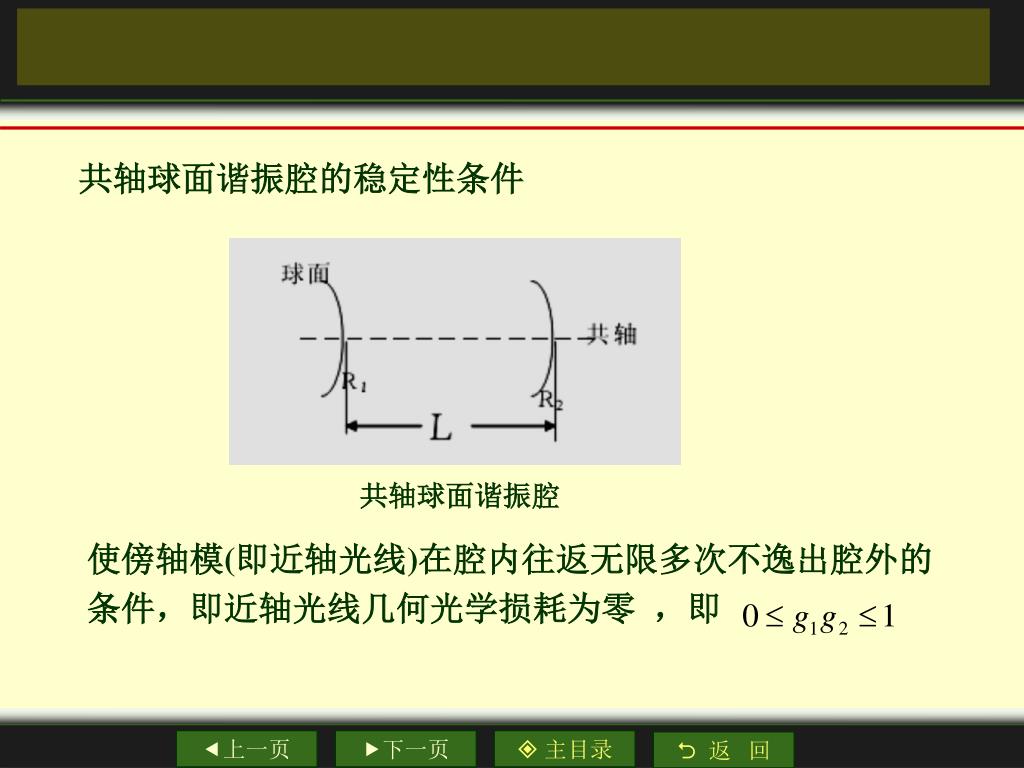

  4. 共轴球面谐振腔的稳定性条件 共轴球面谐振腔 使傍轴模(即近轴光线)在腔内往返无限多次不逸出腔外的条件，即近轴光线几何光学损耗为零 ，即

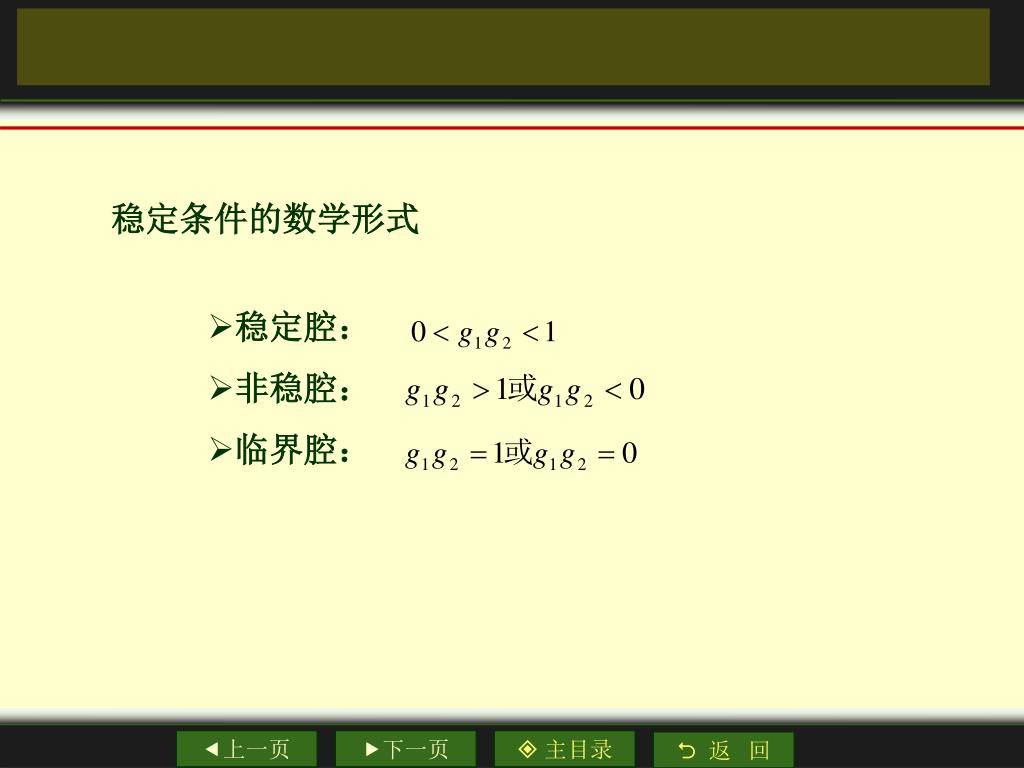

  5. 稳定条件的数学形式 • 稳定腔： • 非稳腔： • 临界腔：

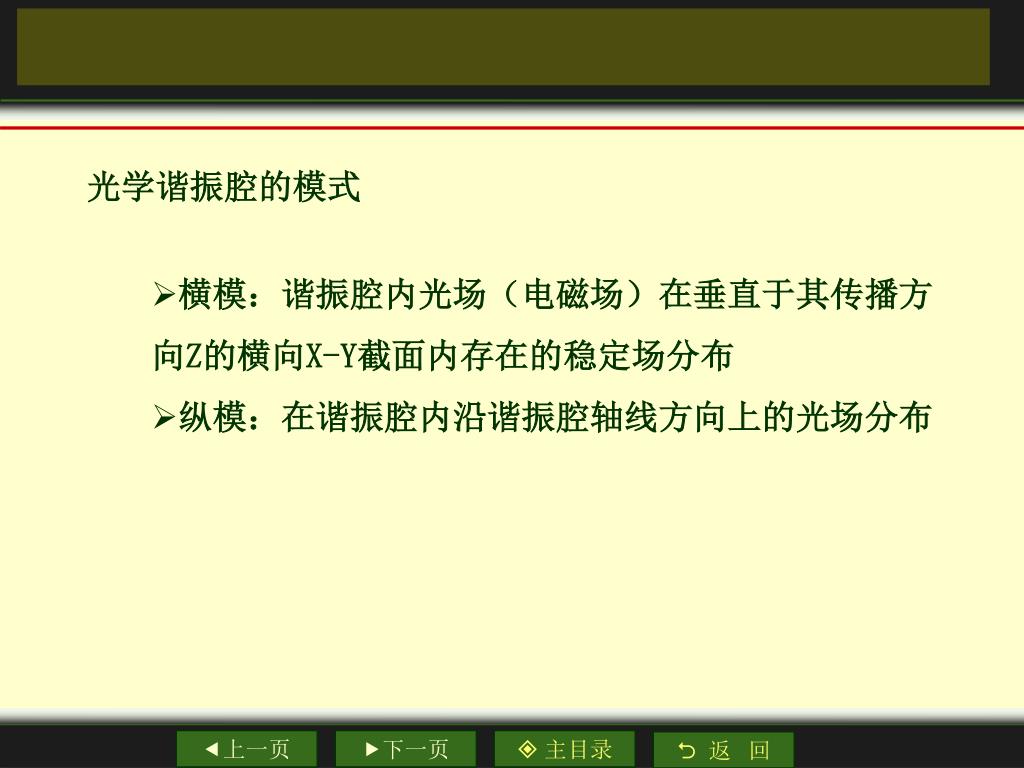

  6. 光学谐振腔的模式 • 横模：谐振腔内光场（电磁场）在垂直于其传播方向Z的横向X-Y截面内存在的稳定场分布 • 纵模：在谐振腔内沿谐振腔轴线方向上的光场分布

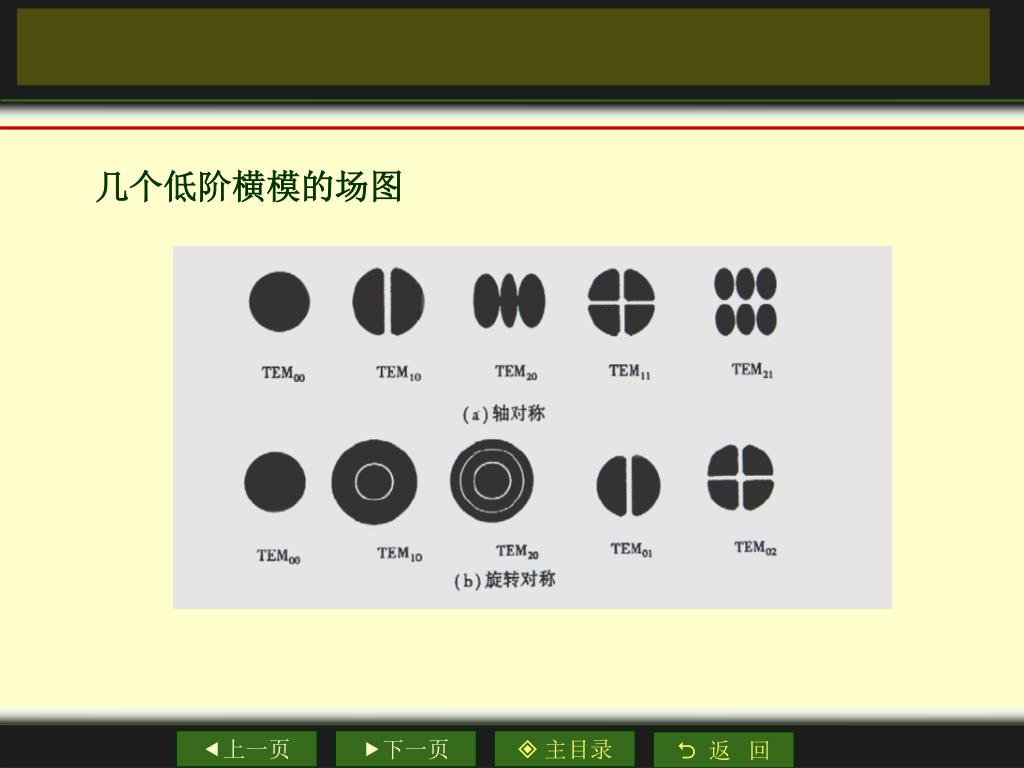

  7. 几个低阶横模的场图

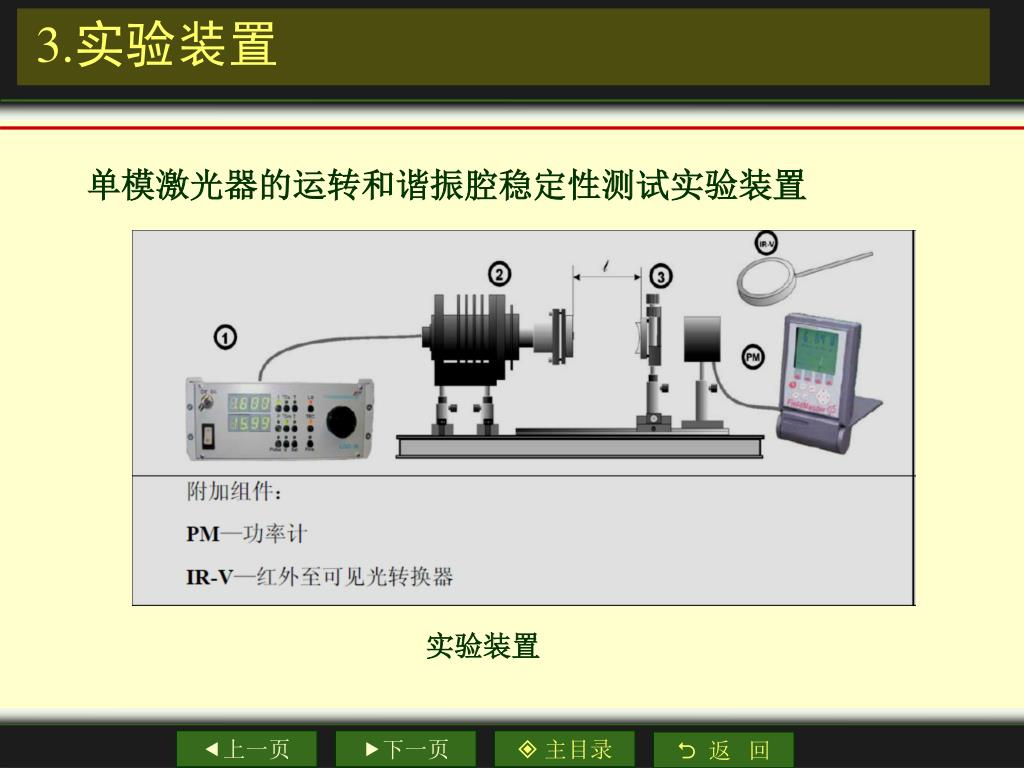

  8. 3.实验装置 单模激光器的运转和谐振腔稳定性测试实验装置 实验装置

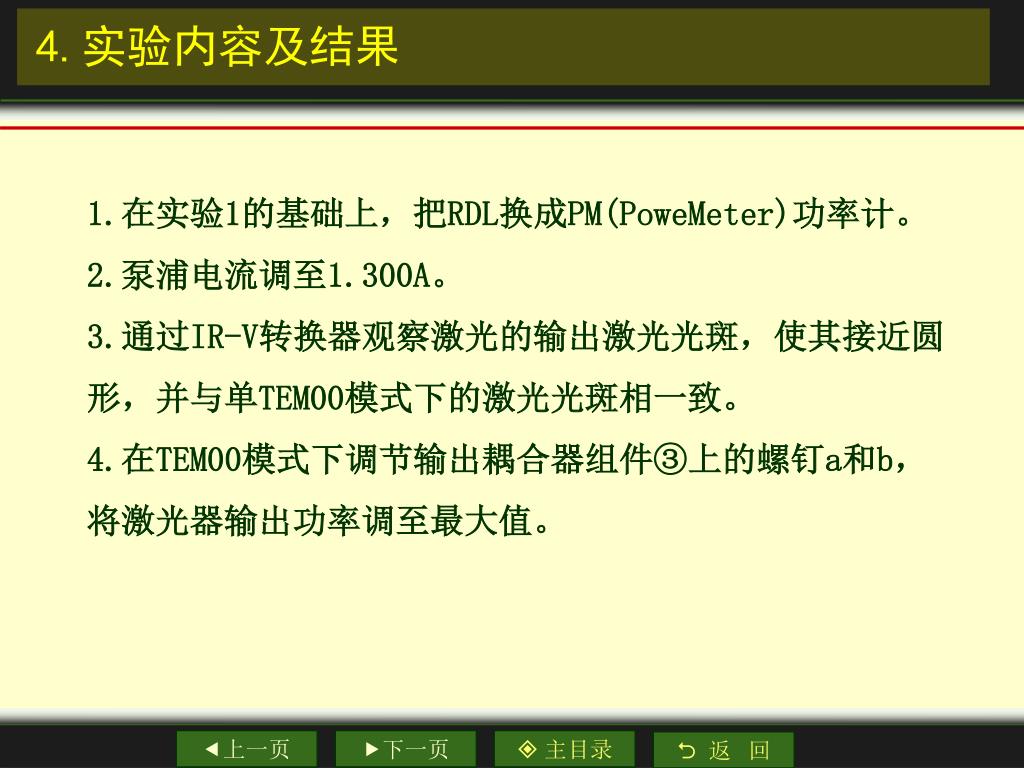

  9. 4.实验内容及结果 1.在实验1的基础上，把RDL换成PM(PoweMeter)功率计。 2.泵浦电流调至1.300A。 3.通过IR-V转换器观察激光的输出激光光斑，使其接近圆形，并与单TEM00模式下的激光光斑相一致。 4.在TEM00模式下调节输出耦合器组件③上的螺钉a和b，将激光器输出功率调至最大值。

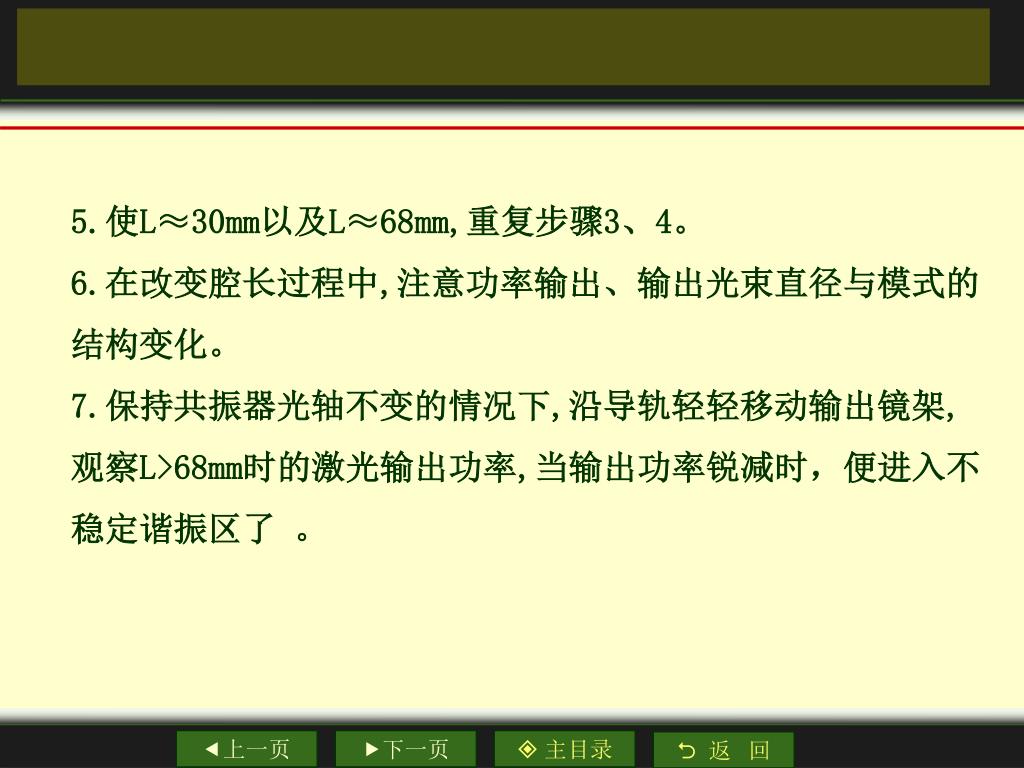

  10. 5.使L≈30mm以及L≈68mm,重复步骤3、4。 6.在改变腔长过程中,注意功率输出、输出光束直径与模式的结构变化。 7.保持共振器光轴不变的情况下,沿导轨轻轻移动输出镜架,观察L>68mm时的激光输出功率,当输出功率锐减时，便进入不稳定谐振区了 。

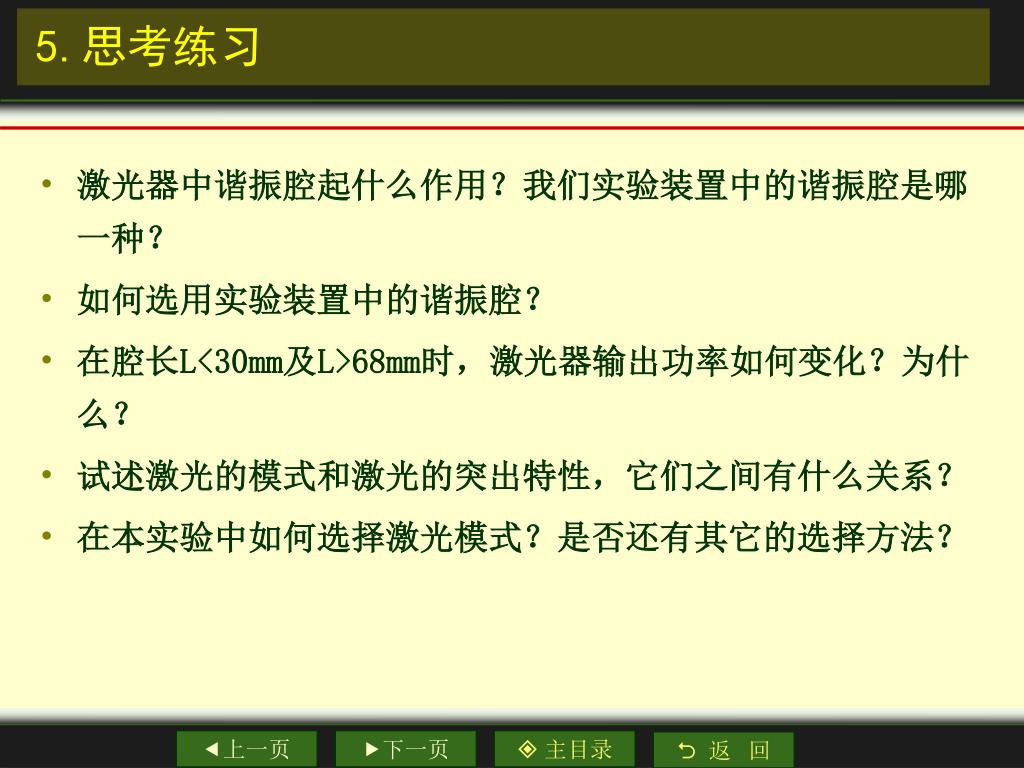

  11. 5.思考练习 • 激光器中谐振腔起什么作用？我们实验装置中的谐振腔是哪一种？ • 如何选用实验装置中的谐振腔？ • 在腔长L<30mm及L>68mm时，激光器输出功率如何变化？为什么？ • 试述激光的模式和激光的突出特性，它们之间有什么关系？ • 在本实验中如何选择激光模式？是否还有其它的选择方法？

More Related
