2.8 평면에 작용하는 정수력

2.8 평면에 작용하는 정수력. 평면에 작용하는 정수압은 평행한 힘 들의 시스템을 형성한다 . 많은 응용에서 힘의 크기 와 작용점 (center of pressure) 의 위치를 결정해야 한다 . 대기압 P atm 은 모든 면에 작용하기 때문에 배제 한다. 힘의 3 요소 : 크기 , 방향 , 작용점. 결과력 ( Resultant Force). 유체에 완전히 잠겨있는 평면에 작용하는 결과력 F R 은 무게중심 C 에서의 압력 P C 에 면적 A 를 곱한 값과 같다.

dakota-gregory
Download Presentation

2.8 평면에 작용하는 정수력

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

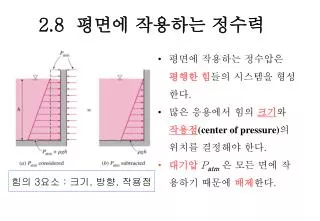

  1. 2.8 평면에 작용하는 정수력 • 평면에 작용하는 정수압은 평행한 힘들의 시스템을 형성한다. • 많은 응용에서 힘의 크기와 작용점(center of pressure)의 위치를 결정해야 한다. • 대기압Patm은 모든 면에 작용하기 때문에 배제한다. 힘의 3요소 : 크기, 방향, 작용점

  2. 결과력 (Resultant Force) 유체에 완전히 잠겨있는 평면에 작용하는 결과력 FR은 무게중심 C에서의 압력 PC에 면적 A를 곱한 값과 같다.

  3. ( 는 상수) 평면에 작용하는 힘 • 결과력(대기압 무시) • First 1st moment of the area

  4. 작용점 (Center of Pressure) • 결과력 (FR=PCA)의 작용점(Center of Pressure )은 무게중심 C를 지나는 것이 아니라, C 보다 아래 쪽에 있다. • 작용점의 수직 위치는 결과력에 의한 모멘트와 압력분포하중 에 의한 모멘트의 평형 방정식으로부터 구한다. • 무게중심에 대한 관성 모멘트 Ixx,C는 단순한 기하학적 형상에 대해 주어짐 (그림 2-13)

  5. Fig. 2-13 Moment of Inertia (2차 관성 모멘트)

  6. 모멘트의 평형 힘의 3요소 : 크기, 방향, 작용점 F1 F2 F3 FR 0 L2 L1 L3 Lp 결과력:힘의 평형FR =F1+F2 +F3 작용점 : 모멘트의 평형 FR * Lp = (F1* L1- F2* L2 - F3* L3 ) FR =p A

  7. y = f(x) x xR FR 분포하중 L f2 f0 f1 dx dx x x xR xR FR FR 결과력 : FR = f0 * L 작용점 : FR* xR = 결과력 : 작용점 : FR* xR = 결과력 : 작용점 :

  8. 작용점( Center of Pressure ) • 2차 관성 모멘트: • 평행축 정리:

  9. F = Pcg A = 38,400 lbf Ixx = bL3/12 = 417 ft2 평행축정리를 이용하여 무게중심에 대한 공식을 이용하여 Zcp = Zcg– Ixx sin q/hcgA Zcp = 3 ft – 0.417 ft = 2.583 ft 힌지에서 2.583 ft 위

  10. 무게중심 아래거리 Example 2.6 문제 : a) 원형수문에 미치는 힘과 작용점을 구하여라. b) 수문을 여는데 필요한 모멘트를 구하라. 풀이a) b) The moment required to open the gate :

  11. Digest 8 • 평면에 작용하는 압력힘, 작용점? • 2분간 백지에 기술하여라. • 1분간 왼쪽 학생이 오른쪽 학생에게 설명하여라. • 1분간 오른쪽 학생이 왼쪽 학생에게 설명하여라.

  12. 2.10잠겨있는 곡면 위의 정수력 • FR on a curved surface is more involved since it requires integration of the pressure forces that change direction along the surface. • Easiest approach: determine horizontal and vertical components FH and FV separately.

  13. 2.10 잠겨있는 곡면 위의 정수력 곡면에 작용하는 압력힘은 수평, 수직 성분으로 분해 • 수직힘: 곡면 그릇에 담긴 유체의 무게 • 수평힘: 수직 정사면에 미치는 압력힘 작용선: 수직힘으로부터 xR 수평힘으로부터 yR 대기압 ? 정사면

  14. 수평 힘과 작용점 yp(폭 b인 경우) Vertical Force Y축에 정사형 y0 Moment balance ycg ycp xo x

  15. 수직 힘과 작용점 xp(폭 b인 경우) Vertical Force Moment balance y=f(x) y0 x dx y0-y xo x

  16. 예제) 그림처럼 x0 = 10 ft, z0 = 24 ft로서 포물선 (z/z0 = (x/x0)2을 가진 댐이 있다. 댐에 작용하는 힘 FH와 FV를 구하고 작용점(CP)를 계산하라. (댐의 폭 b= 50 ft) 유체는 물이고, 비중량 r 는 62.4 lbf/ft2이며 대기압은 생략될 수 있다. 수평성분 FH: 수직으로 놓인 (q = 0) 평판에 작용하는 결과력 곡선의 수평투영은 직사각형으로서 높이 24 ft, 폭 50 ft이고, 도심은 중간 hcg = 12 ft 에 있다. 그러므로 FH는 다음과 같다. FH의 작용선은 무게중심 4 ft 아랫쪽에 있다. 바닥으로부터는 8 ft 에 위치. 수직성분 FV : 포물선으로 이루어진곡면 위의 담긴 유체의 무게와 같다. FV의 작용선은 수평성분 FV

  17. (8, 3.75)

  18. Example 2.9 원의 속성상 작용점은 원주상의 한 점. 작용선은 원점을 향한다.

  19. Digest 9 • 곡면에 작용하는 압력힘, 작용점? • 2분간 백지에 기술하여라. • 1분간 왼쪽 학생이 오른쪽 학생에게 설명하여라. • 1분간 오른쪽 학생이 왼쪽 학생에게 설명하여라.

  20. HW #1 (Due date Mar. 26) • Prob. 1- 53, 72, 75, 78, 82, 125 2- 38, 41, 99, 104, 131
