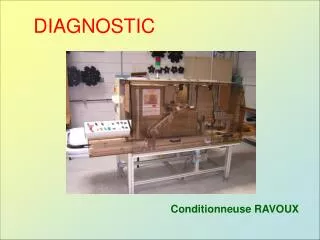

  1. DIAGNOSTIC Conditionneuse RAVOUX

  2. Problème • Les flacons sortent vides • Les flacons sont bouchés

  3. Les outils • Le Dossier Technique • Le diagramme d’aide au diagnostic • La fiche de diagnostic • La fiche de validation des hypothèses • Le système

  4. Remplir le diagramme d’aide au diagnostic Conditionneuse RAVOUX • Nommer le système • Nommer l’intervenant • Inscrire la date VALENTINY 07/10/04

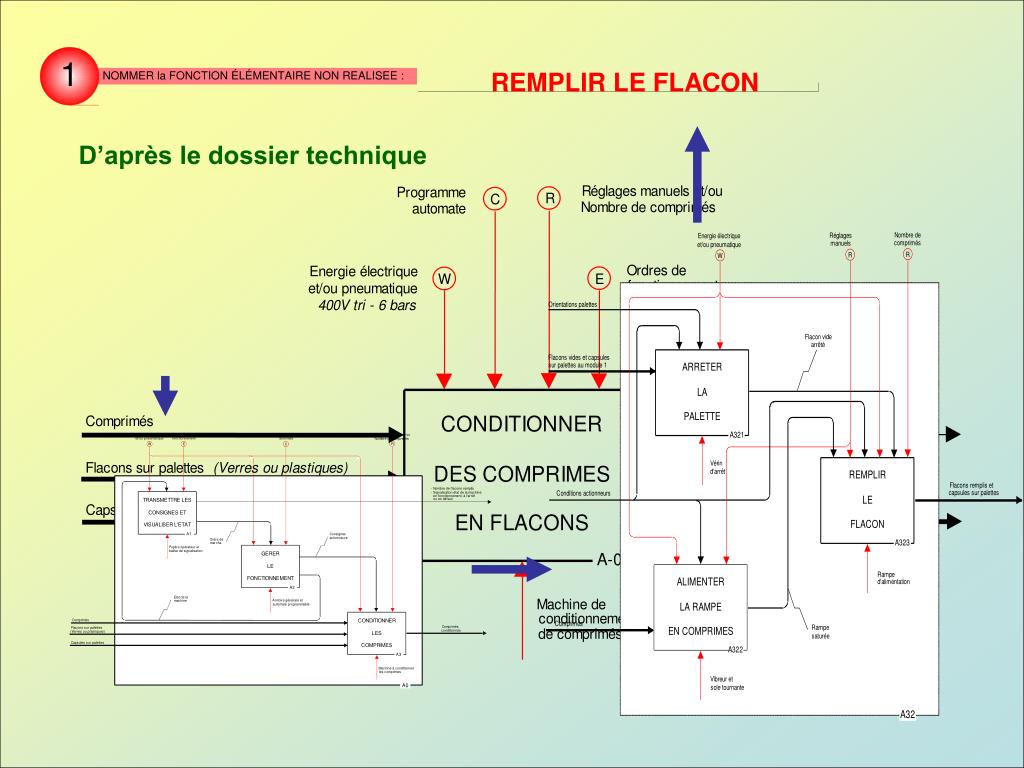

  5. REMPLIR LE FLACON D’après le dossier technique

  6. Actionneur : Vérin Effecteur : Mécanisme aiguille + guide D’après le dossier technique : Vérin simple effet (FESTO) Référence : AEVUZ-20-5-PA D’après le CATALOGUE FESTO : - L'actionneur génère un mouvement linéaire. - Vérin à simple effet en traction. Le recul s'effectue sous l'action de l'air comprimé. L'avance est assurée par un ressort intégré au vérin. - Les fins de course sont équipées de bagues d'amortissement élastiques. - Le piston est muni d'un aimant permanent dont le champ magnétique peut être détecté par des capteurs de proximité appropriés. Il est ainsi possible de détecter sans contact les positions intermédiaires et positions de fin de course de l'actionneur.

  7. vbs- YV2 (pilote) D’après le dossier technique :

  8. O 0,04 D’après le dossier technique :

  9. Actions simultanées I 0,5 D’après le dossier technique : Marche Pas à pas

  10. S5 D’après le dossier technique :

  11. Sur le système Défaillance identifiée : 6 bars Capteur : S5 Remplir la fiche de Diagnostic

  12. - FICHE DIAGNOSTIC - Système ou support étudié : Conditionneuse RAVOUX Nom de l’intervenant : VALENTINY Quelle est la fonction élémentaire qui n’est pas assurée ? Remplir le flacon Quel est le mouvement qui aurait dû se produire ? Descente de tige du vérin bas de rampe de remplissage

  13. VALIDATION DES HYPOTHESES Remplir un bon de commande
