presenter wytai

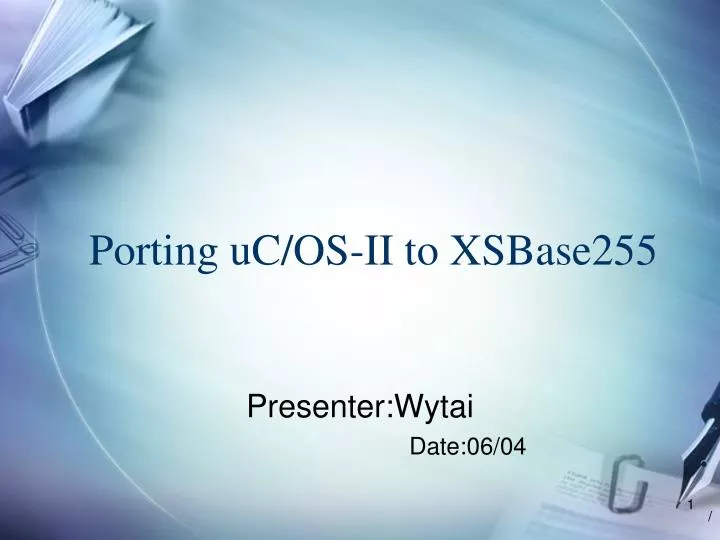

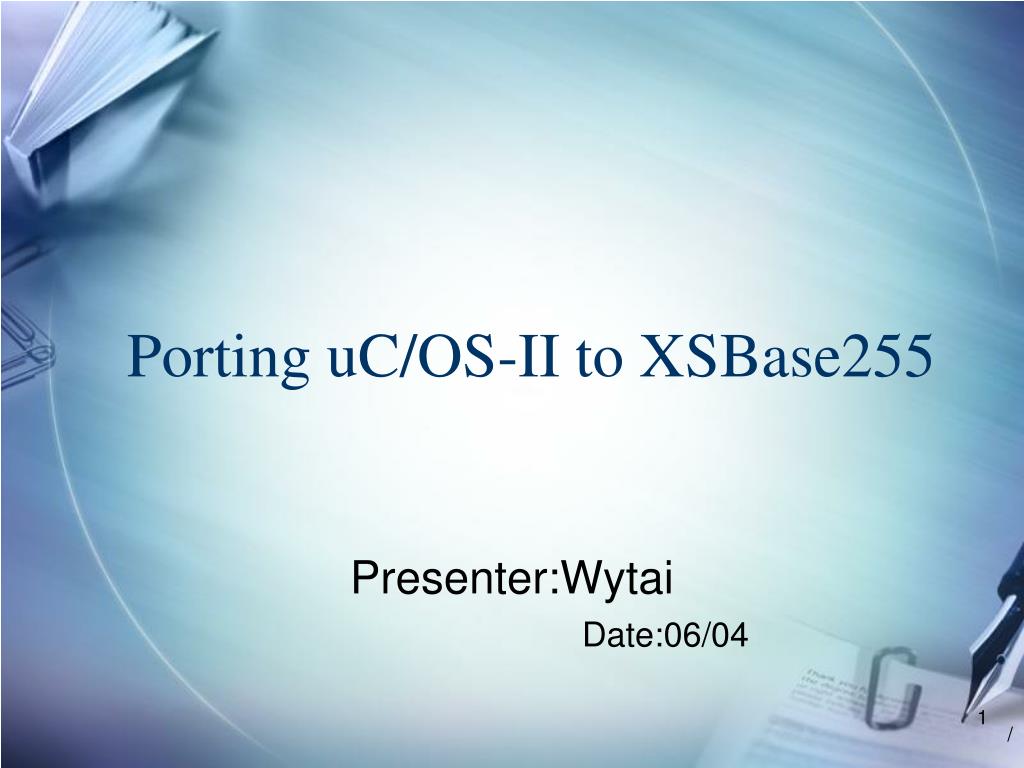

Porting uC/OS-II to XSBase255

Presenter:Wytai

Date:06/04

/

outline

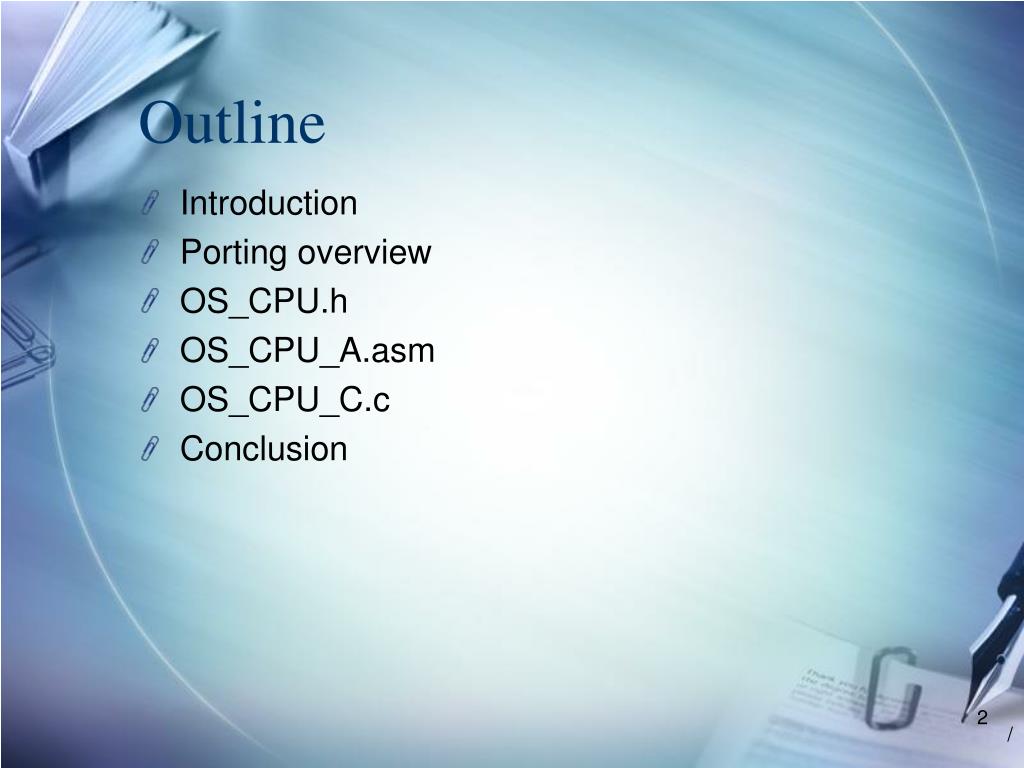

Outline
  • Introduction
  • Porting overview
  • OS_CPU.h
  • OS_CPU_A.asm
  • OS_CPU_C.c
  • Conclusion

/

introduction
Introduction

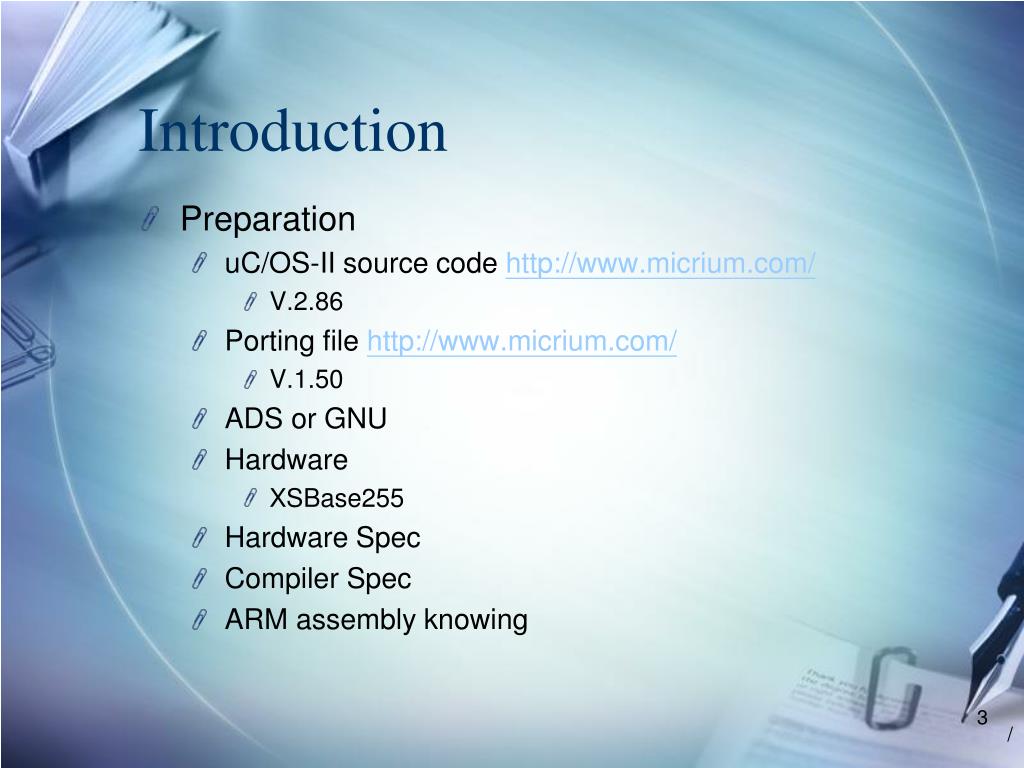

  • Preparation
    • uC/OS-II source code http://www.micrium.com/
      • V.2.86
    • Porting file http://www.micrium.com/
      • V.1.50
    • ADS or GNU
    • Hardware
      • XSBase255
    • Hardware Spec
    • Compiler Spec
    • ARM assembly knowing

/

introduction1
Introduction

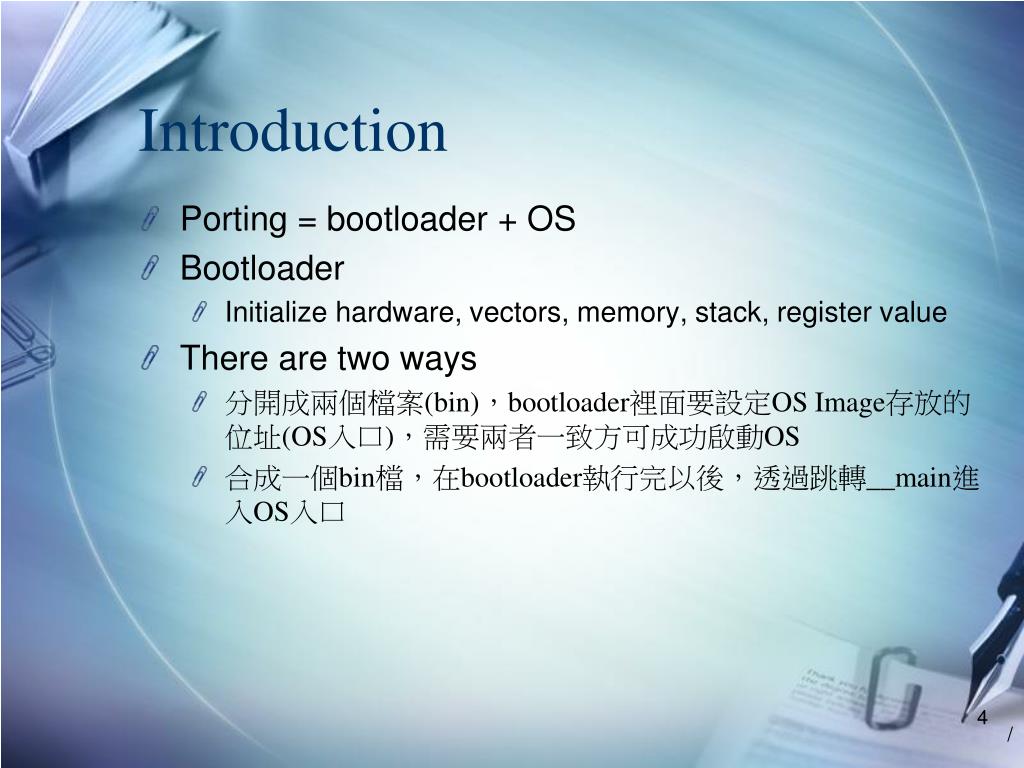

  • Porting = bootloader + OS
  • Bootloader
    • Initialize hardware, vectors, memory, stack, register value
  • There are two ways
    • 分開成兩個檔案(bin),bootloader裡面要設定OS Image存放的位址(OS入口),需要兩者一致方可成功啟動OS
    • 合成一個bin檔,在bootloader執行完以後,透過跳轉__main進入OS入口

/

introduction2
Introduction

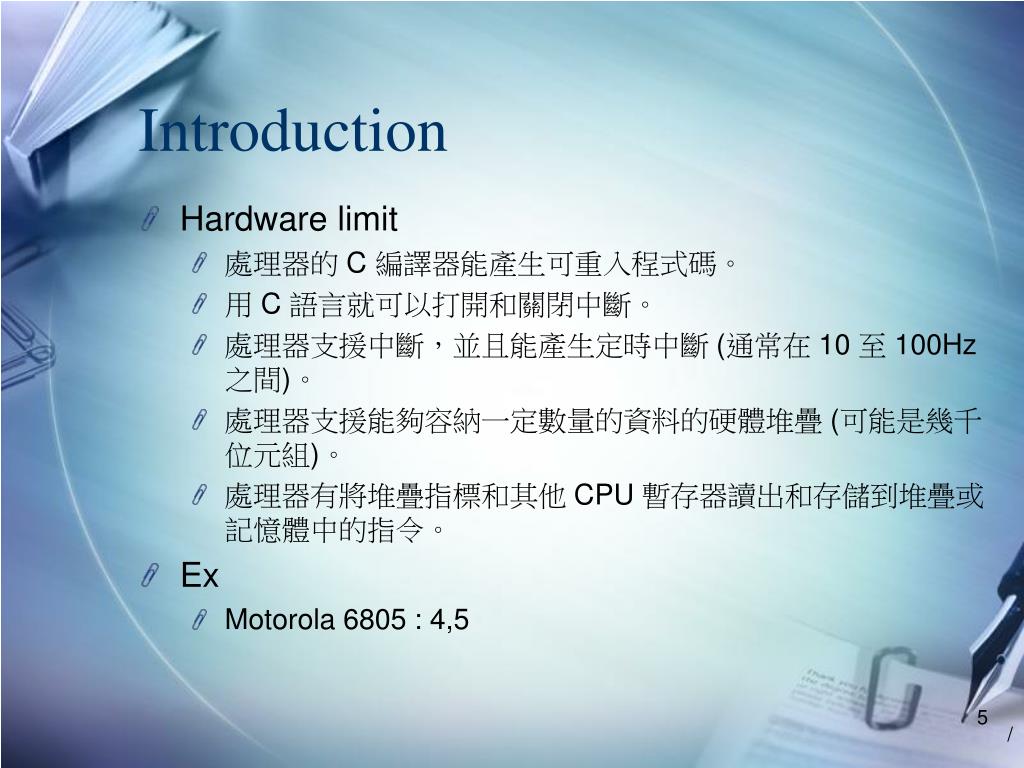

  • Hardware limit
    • 處理器的C 編譯器能產生可重入程式碼。
    • 用C 語言就可以打開和關閉中斷。
    • 處理器支援中斷,並且能產生定時中斷(通常在10 至100Hz 之間)。
    • 處理器支援能夠容納一定數量的資料的硬體堆疊(可能是幾千位元組)。
    • 處理器有將堆疊指標和其他CPU 暫存器讀出和存儲到堆疊或記憶體中的指令。
  • Ex
    • Motorola 6805 : 4,5

/

overview1

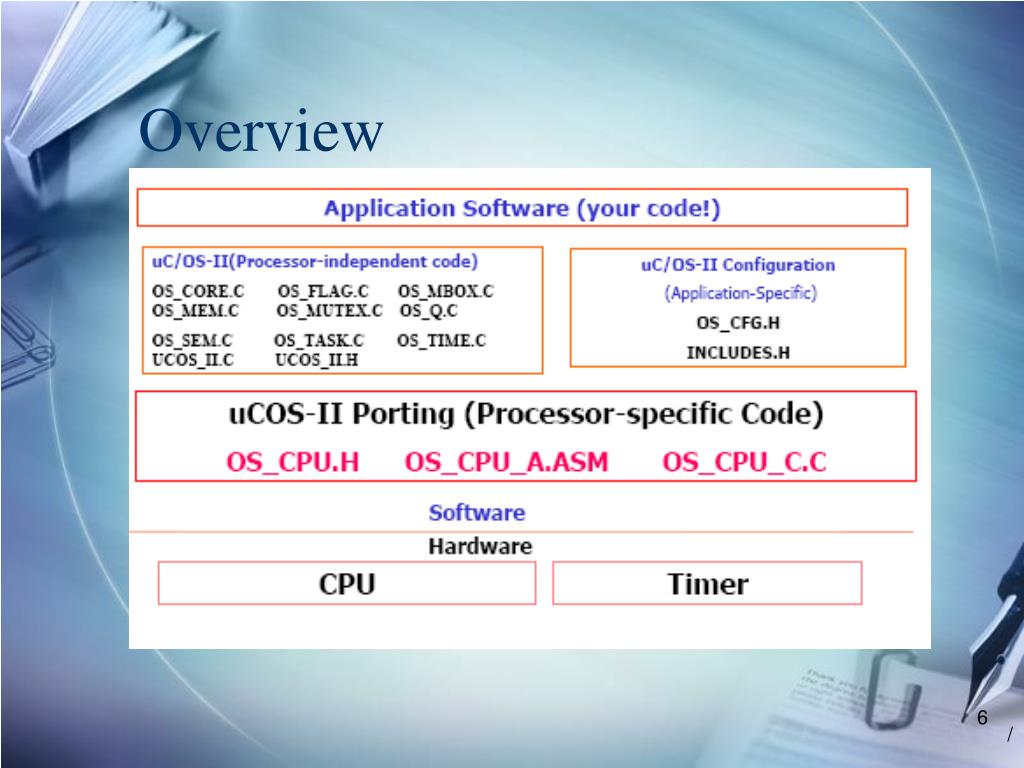

Overview

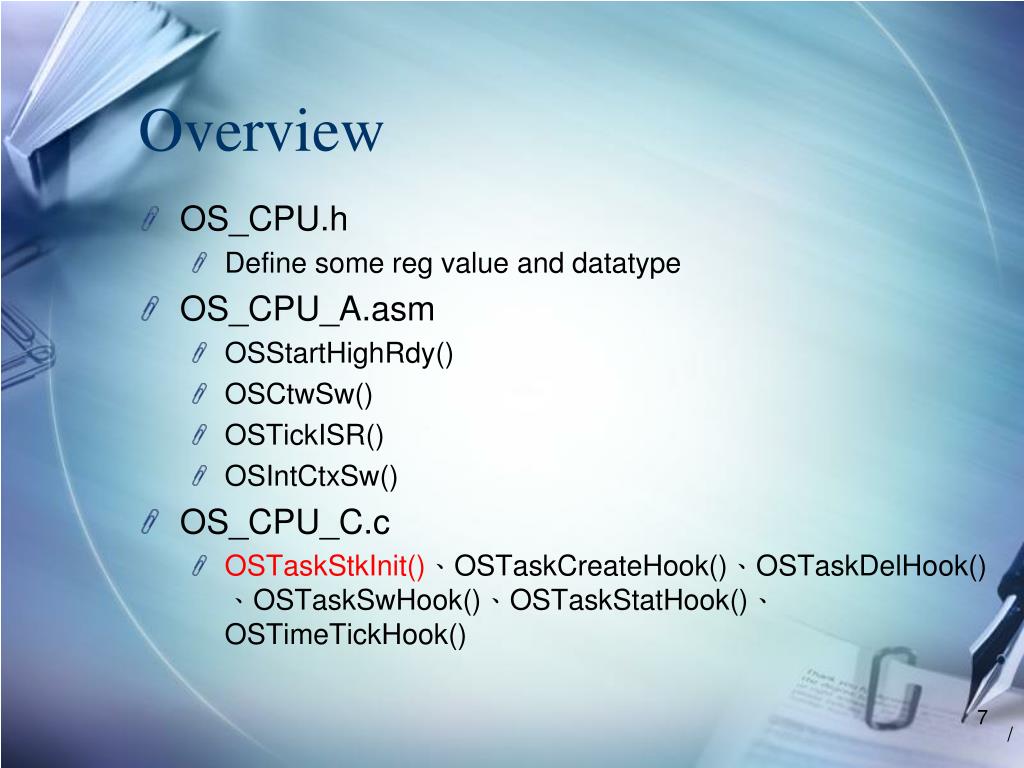

  • OS_CPU.h
    • Define some reg value and datatype
  • OS_CPU_A.asm
    • OSStartHighRdy()
    • OSCtwSw()
    • OSTickISR()
    • OSIntCtxSw()
  • OS_CPU_C.c
    • OSTaskStkInit()、OSTaskCreateHook()、OSTaskDelHook()、OSTaskSwHook()、OSTaskStatHook()、OSTimeTickHook()

/

os cpu h
OS_CPU.h

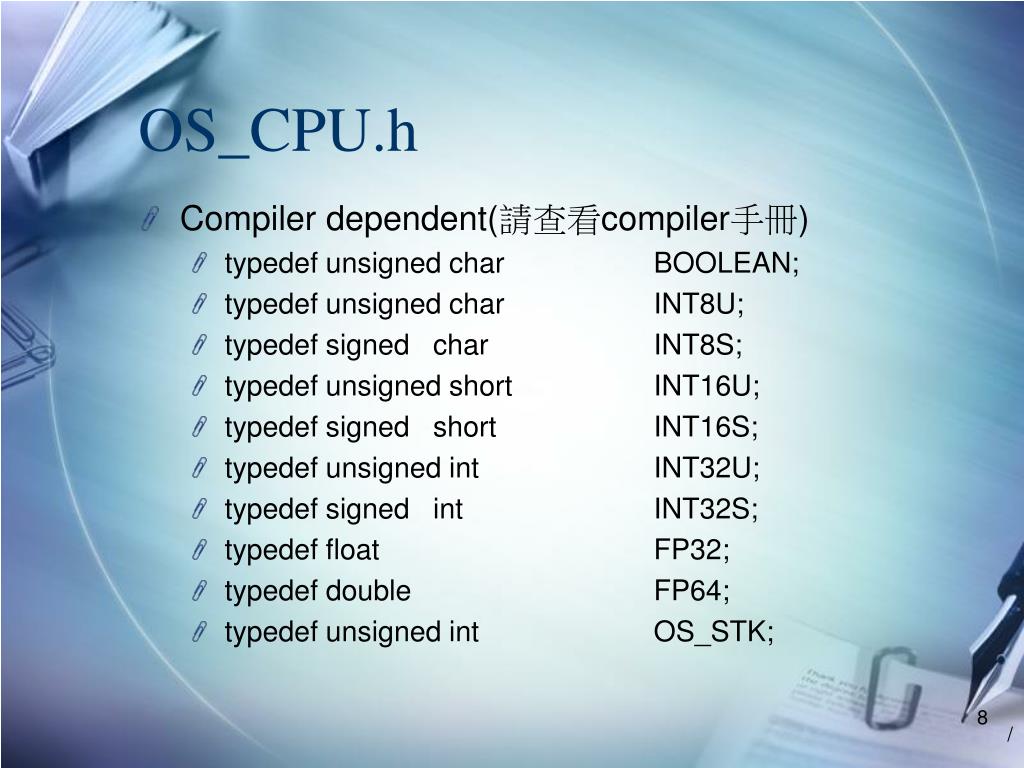

  • Compiler dependent(請查看compiler手冊)
    • typedef unsigned char BOOLEAN;
    • typedef unsigned char INT8U;
    • typedef signed char INT8S;
    • typedef unsigned short INT16U;
    • typedef signed short INT16S;
    • typedef unsigned int INT32U;
    • typedef signed int INT32S;
    • typedef float FP32;
    • typedef double FP64;
    • typedef unsigned int OS_STK;

/

os cpu h1
OS_CPU.h

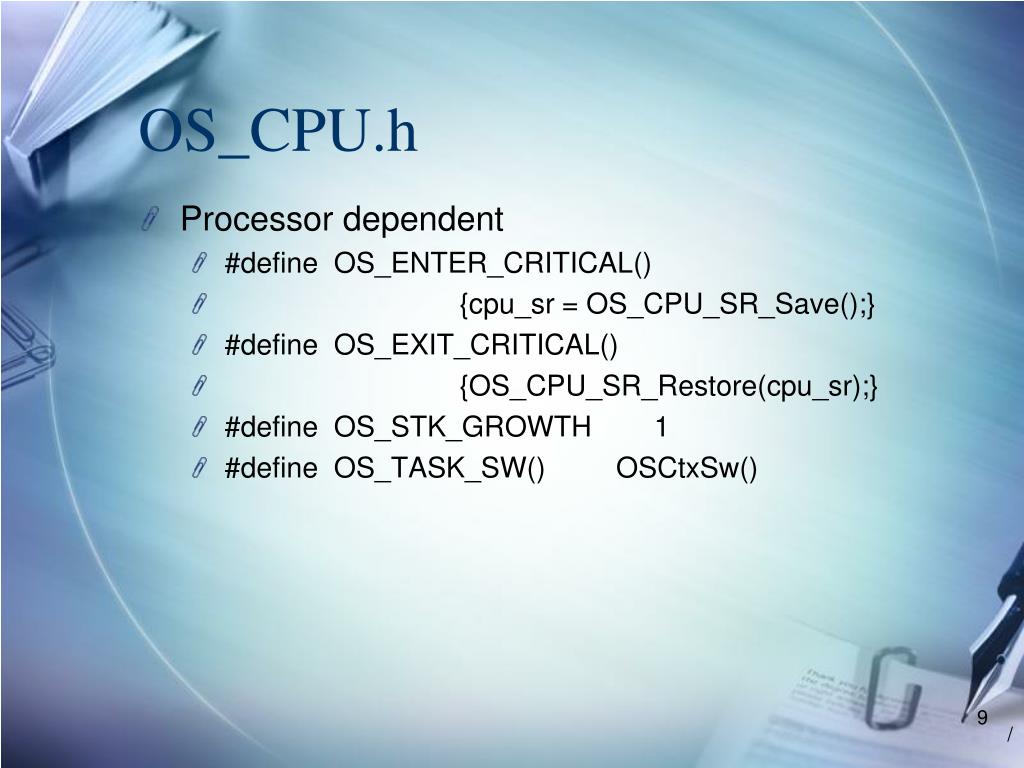

  • Processor dependent
    • #define OS_ENTER_CRITICAL()
    • {cpu_sr = OS_CPU_SR_Save();}
    • #define OS_EXIT_CRITICAL()
    • {OS_CPU_SR_Restore(cpu_sr);}
    • #define OS_STK_GROWTH 1
    • #define OS_TASK_SW() OSCtxSw()

/

os cpu a asm
OS_CPU_A.asm

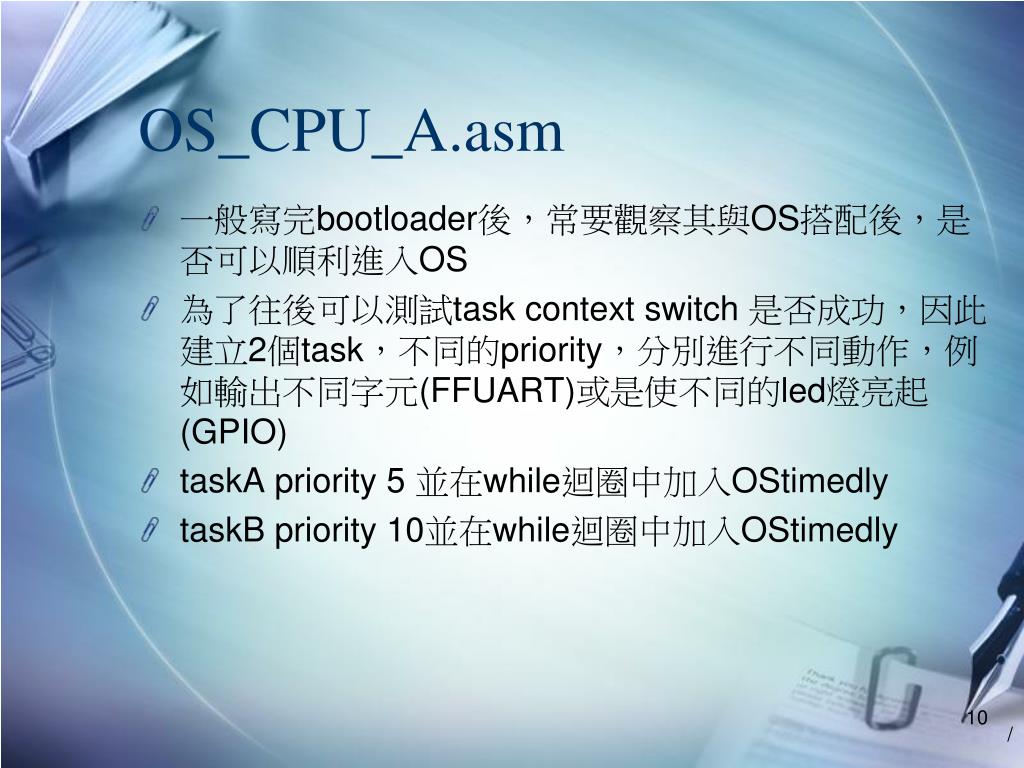

  • 一般寫完bootloader後,常要觀察其與OS搭配後,是否可以順利進入OS
  • 為了往後可以測試task context switch 是否成功,因此建立2個task,不同的priority,分別進行不同動作,例如輸出不同字元(FFUART)或是使不同的led燈亮起(GPIO)
  • taskA priority 5 並在while迴圈中加入OStimedly
  • taskB priority 10並在while迴圈中加入OStimedly

/

os cpu a asm1
OS_CPU_A.asm

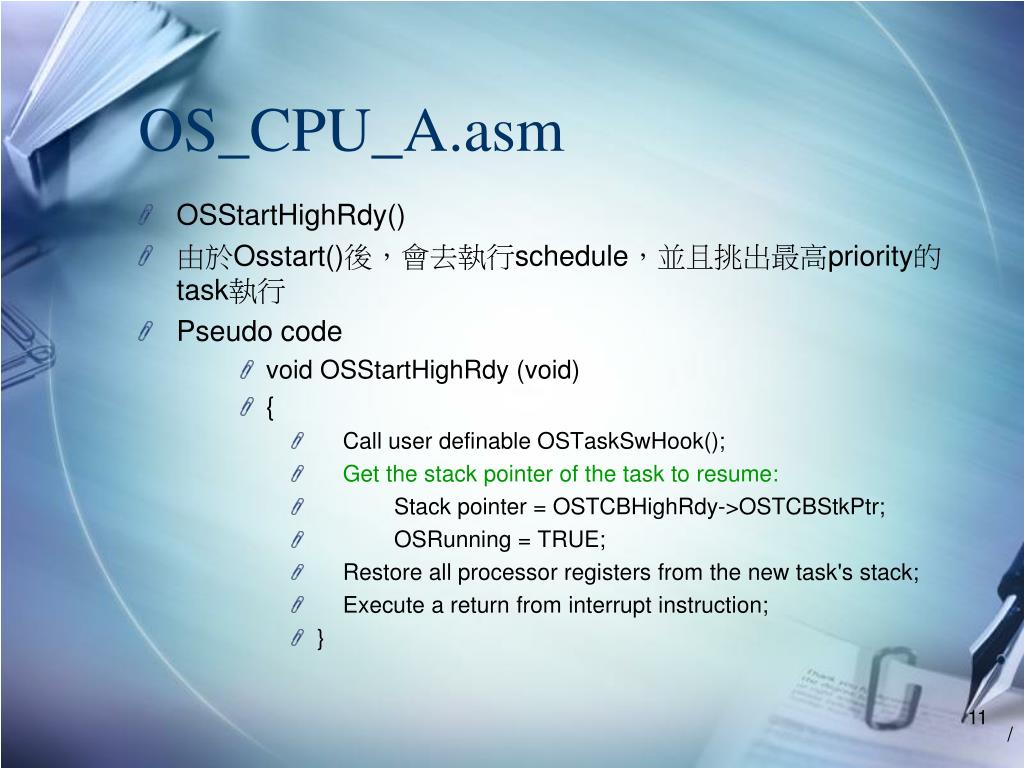

  • OSStartHighRdy()
  • 由於Osstart()後,會去執行schedule,並且挑出最高priority的task執行
  • Pseudocode
    • void OSStartHighRdy (void)
    • {
      • Call user definable OSTaskSwHook();
      • Get the stack pointer of the task to resume:
      • Stack pointer = OSTCBHighRdy->OSTCBStkPtr;
      • OSRunning = TRUE;
      • Restore all processor registers from the new task's stack;
      • Execute a return from interrupt instruction;
      • }

/

os cpu a asm2
OS_CPU_A.asm

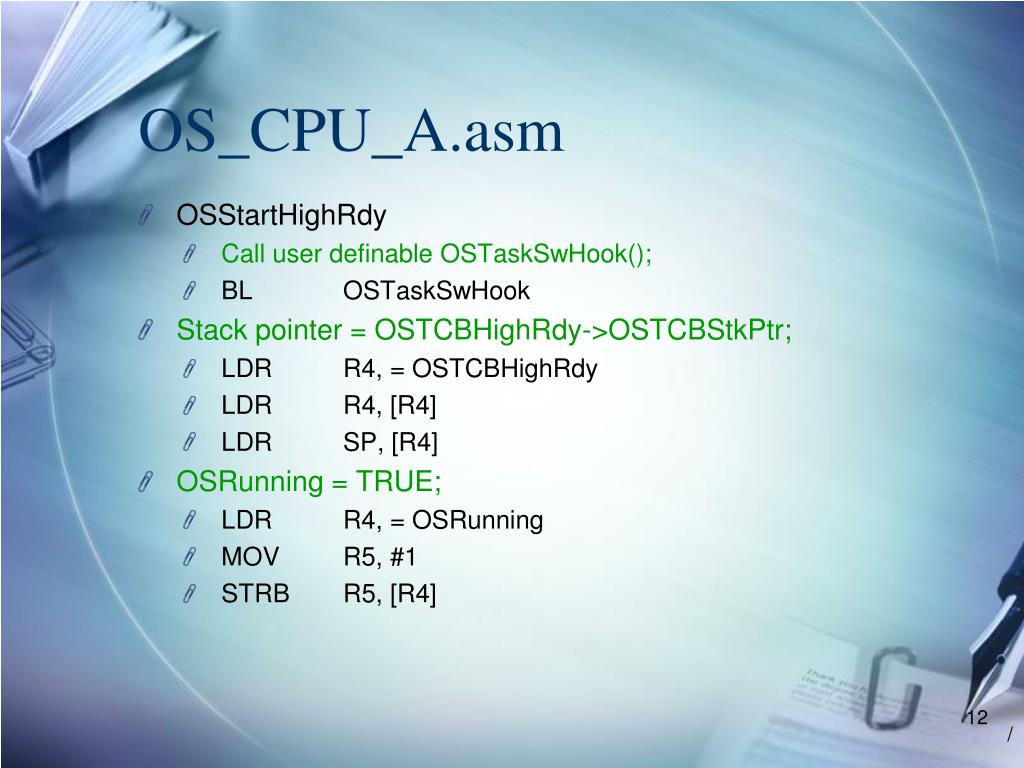

  • OSStartHighRdy
    • Call user definable OSTaskSwHook();
    • BL OSTaskSwHook
  • Stack pointer = OSTCBHighRdy->OSTCBStkPtr;
    • LDR R4, = OSTCBHighRdy
    • LDR R4, [R4]
    • LDR SP, [R4]
  • OSRunning = TRUE;
    • LDR R4, = OSRunning
    • MOV R5, #1
    • STRB R5, [R4]

/

os cpu a asm3
OS_CPU_A.asm

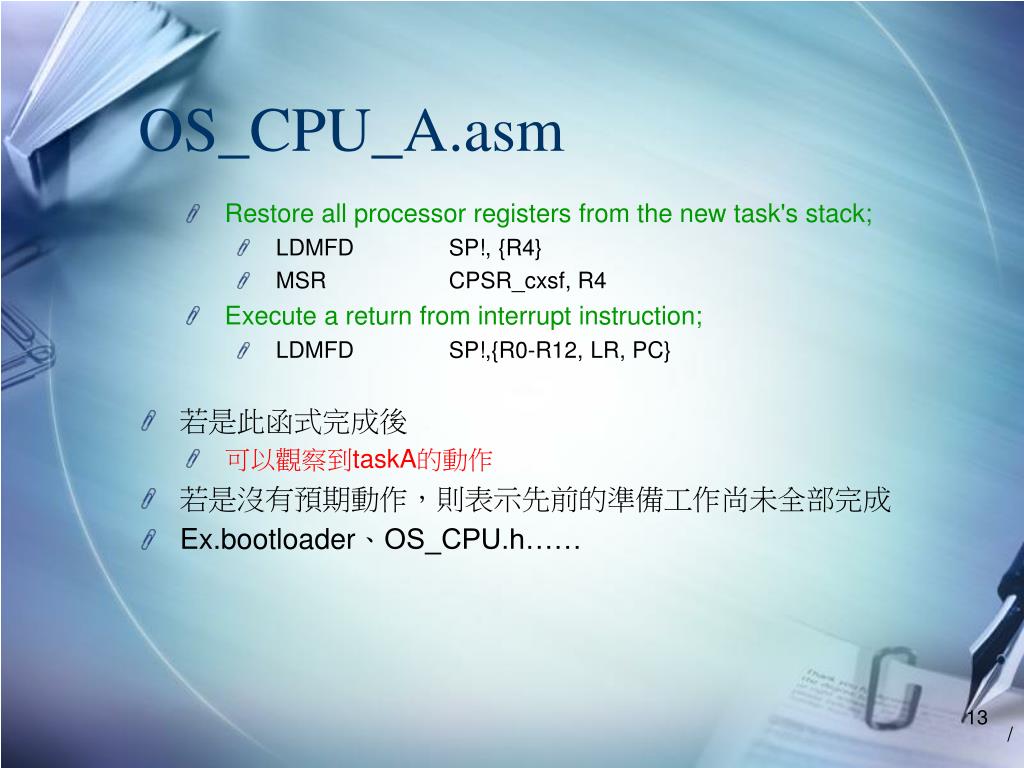

    • Restore all processor registers from the new task's stack;
      • LDMFD SP!, {R4}
      • MSR CPSR_cxsf, R4
    • Execute a return from interrupt instruction;
      • LDMFD SP!,{R0-R12, LR, PC}
  • 若是此函式完成後
    • 可以觀察到taskA的動作
  • 若是沒有預期動作,則表示先前的準備工作尚未全部完成
  • Ex.bootloader、OS_CPU.h……

/

os cpu a asm4
OS_CPU_A.asm

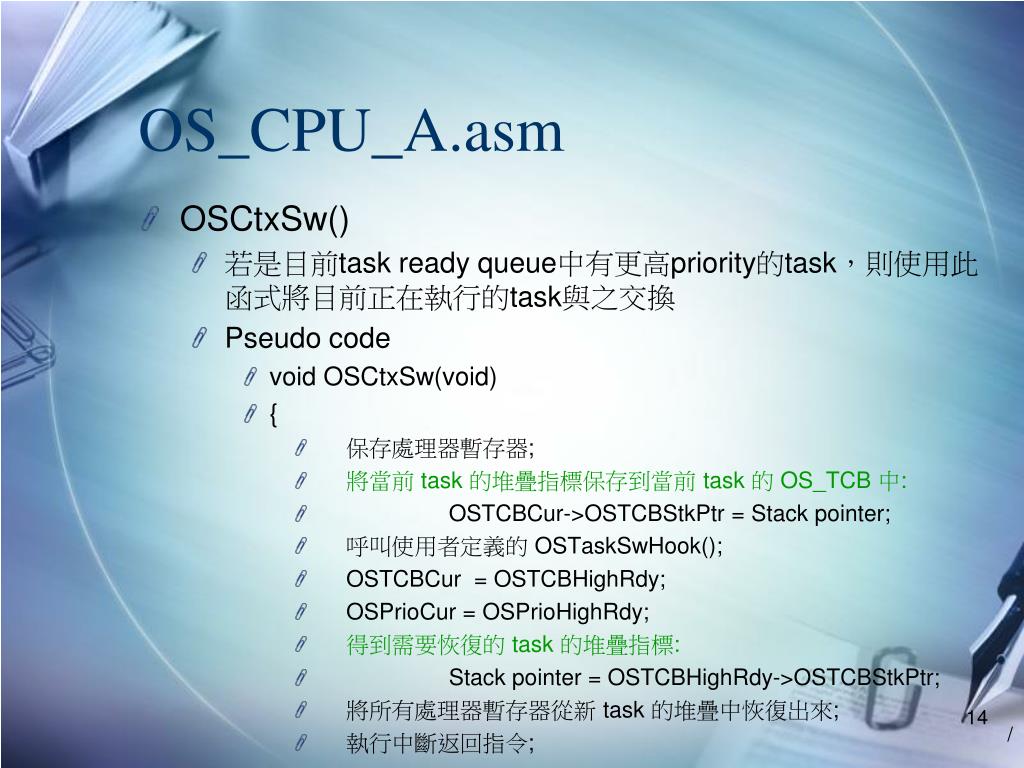

  • OSCtxSw()
    • 若是目前task ready queue中有更高priority的task,則使用此函式將目前正在執行的task與之交換
    • Pseudo code
      • void OSCtxSw(void)
      • {
        • 保存處理器暫存器;
        • 將當前task 的堆疊指標保存到當前task 的OS_TCB 中:
        • OSTCBCur->OSTCBStkPtr = Stack pointer;
        • 呼叫使用者定義的OSTaskSwHook();
        • OSTCBCur = OSTCBHighRdy;
        • OSPrioCur = OSPrioHighRdy;
        • 得到需要恢復的task 的堆疊指標:
        • Stack pointer = OSTCBHighRdy->OSTCBStkPtr;
        • 將所有處理器暫存器從新task 的堆疊中恢復出來;
        • 執行中斷返回指令;
      • }

/

os cpu a asm5
OS_CPU_A.asm

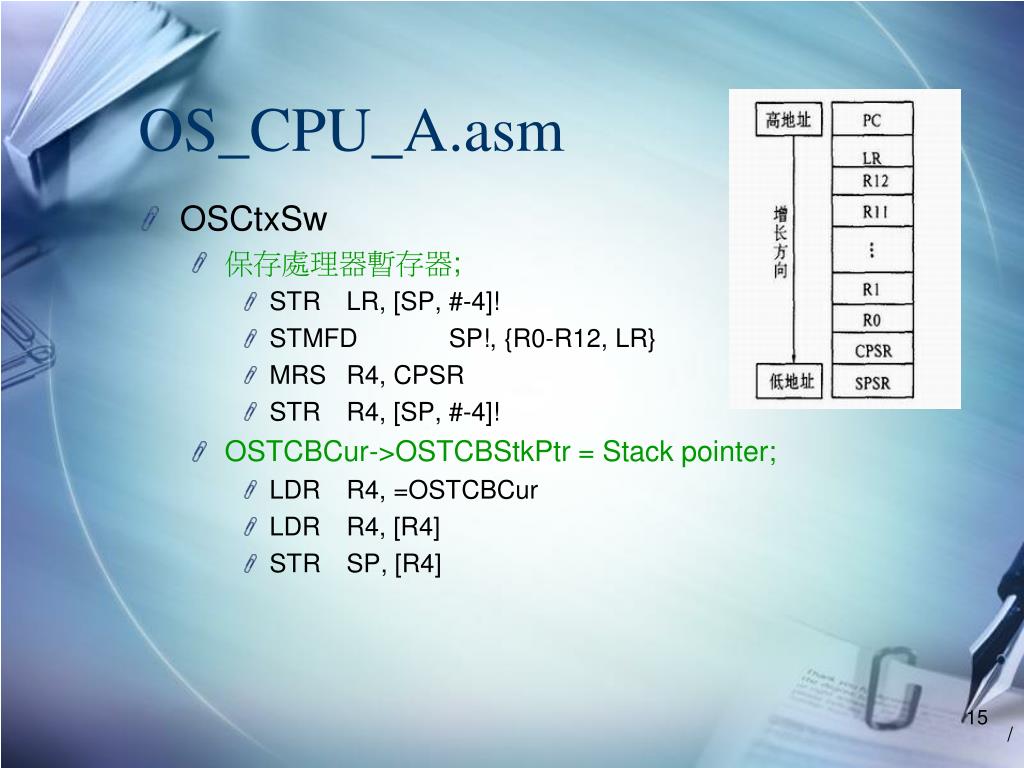

  • OSCtxSw
    • 保存處理器暫存器;
      • STR LR, [SP, #-4]!
      • STMFD SP!, {R0-R12, LR}
      • MRS R4, CPSR
      • STR R4, [SP, #-4]!
    • OSTCBCur->OSTCBStkPtr = Stack pointer;
      • LDR R4, =OSTCBCur
      • LDR R4, [R4]
      • STR SP, [R4]

/

os cpu a asm6
OS_CPU_A.asm

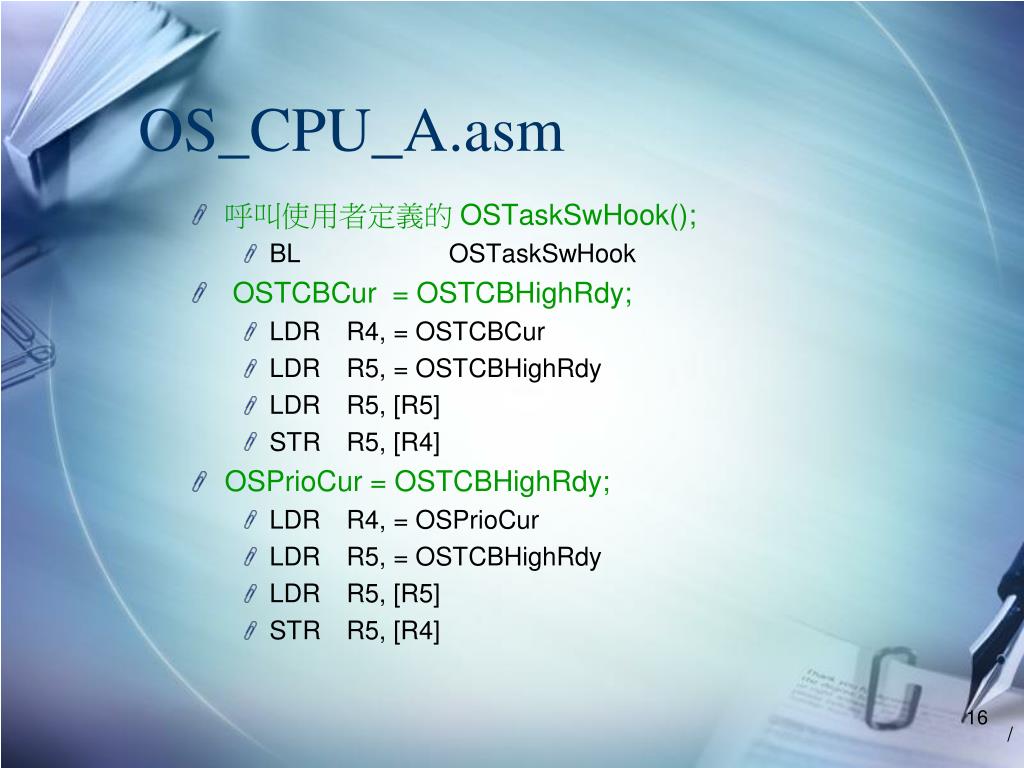

  • 呼叫使用者定義的OSTaskSwHook();
    • BL OSTaskSwHook
  • OSTCBCur = OSTCBHighRdy;
    • LDR R4, = OSTCBCur
    • LDR R5, = OSTCBHighRdy
    • LDR R5, [R5]
    • STR R5, [R4]
  • OSPrioCur = OSTCBHighRdy;
    • LDR R4, = OSPrioCur
    • LDR R5, = OSTCBHighRdy
    • LDR R5, [R5]
    • STR R5, [R4]

/

os cpu a asm7
OS_CPU_A.asm

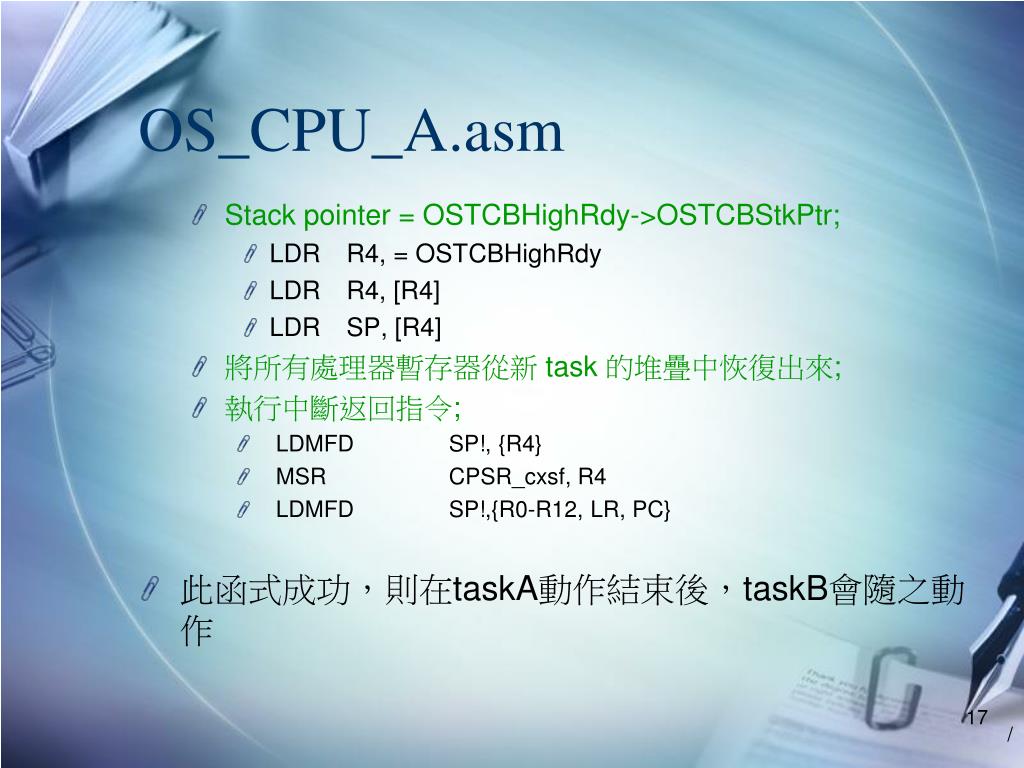

    • Stack pointer = OSTCBHighRdy->OSTCBStkPtr;
      • LDR R4, = OSTCBHighRdy
      • LDR R4, [R4]
      • LDR SP, [R4]
    • 將所有處理器暫存器從新task 的堆疊中恢復出來;
    • 執行中斷返回指令;
        • LDMFD SP!, {R4}
        • MSR CPSR_cxsf, R4
        • LDMFD SP!,{R0-R12, LR, PC}
  • 此函式成功,則在taskA動作結束後,taskB會隨之動作

/

os cpu a asm8
OS_CPU_A.asm
  • OSTickISR()

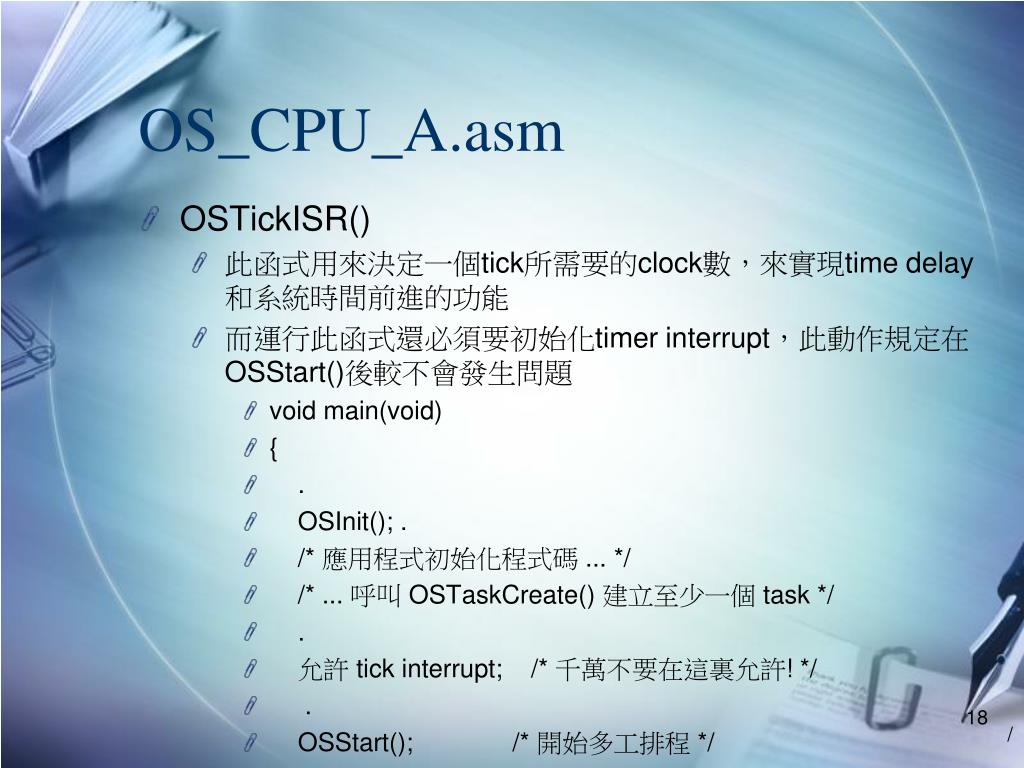

    • 此函式用來決定一個tick所需要的clock數,來實現time delay和系統時間前進的功能
    • 而運行此函式還必須要初始化timer interrupt,此動作規定在OSStart()後較不會發生問題
      • void main(void)
      • {
      • .
      • OSInit(); .
      • /* 應用程式初始化程式碼... */
      • /* ... 呼叫OSTaskCreate() 建立至少一個task */
      • .
      • 允許tick interrupt; /* 千萬不要在這裏允許! */
      • .
      • OSStart(); /* 開始多工排程 */
      • }

/

os cpu a asm9
OS_CPU_A.asm

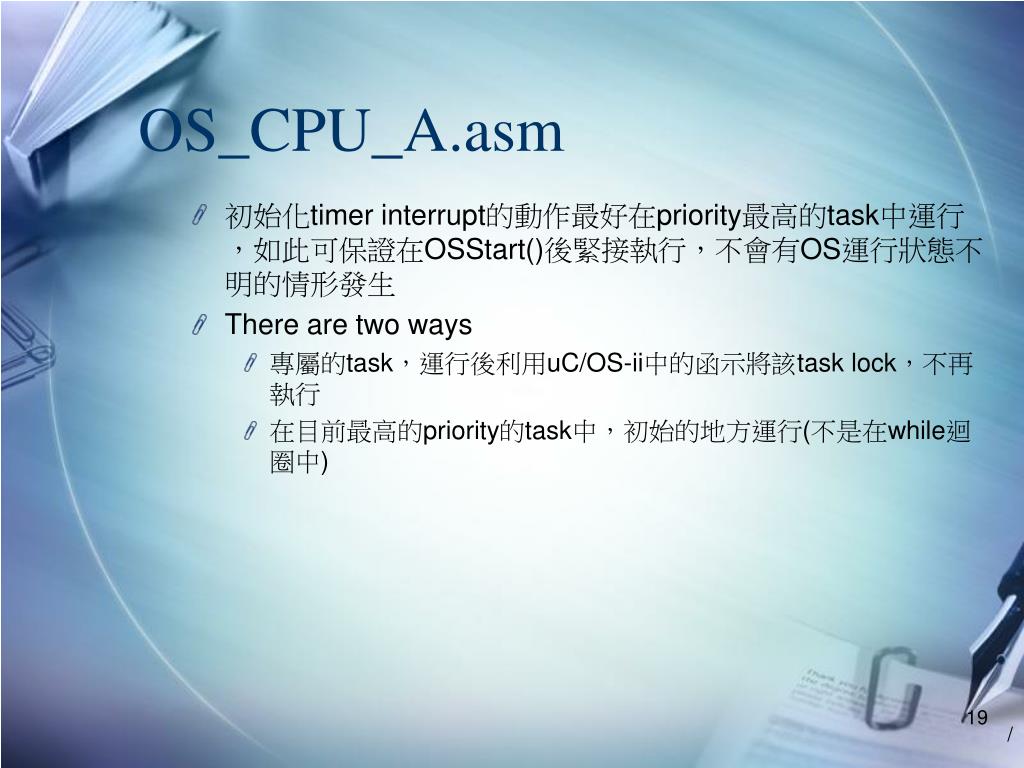

  • 初始化timer interrupt的動作最好在priority最高的task中運行,如此可保證在OSStart()後緊接執行,不會有OS運行狀態不明的情形發生
  • There are two ways
    • 專屬的task,運行後利用uC/OS-ii中的函示將該task lock,不再執行
    • 在目前最高的priority的task中,初始的地方運行(不是在while迴圈中)

/

os cpu a asm10
OS_CPU_A.asm

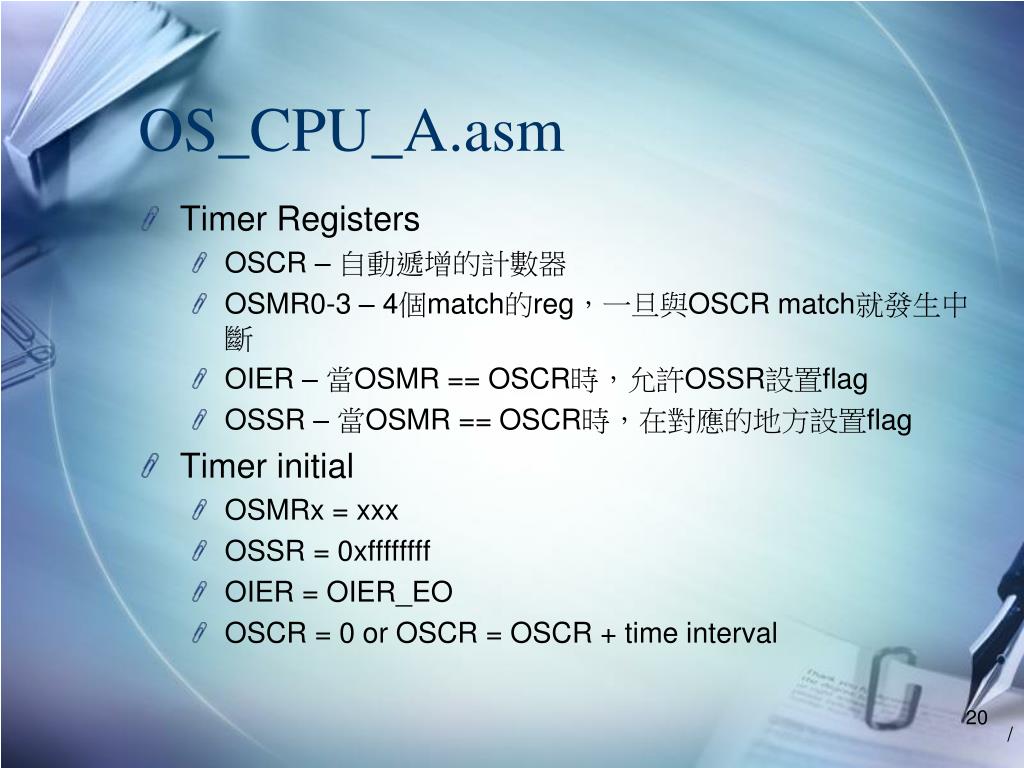

  • Timer Registers
    • OSCR – 自動遞增的計數器
    • OSMR0-3– 4個match的reg,一旦與OSCR match就發生中斷
    • OIER– 當OSMR == OSCR時,允許OSSR設置flag
    • OSSR– 當OSMR == OSCR時,在對應的地方設置flag
  • Timerinitial
    • OSMRx=xxx
    • OSSR=0xffffffff
    • OIER = OIER_EO
    • OSCR = 0 or OSCR = OSCR + time interval

/

os cpu a asm11
OS_CPU_A.asm

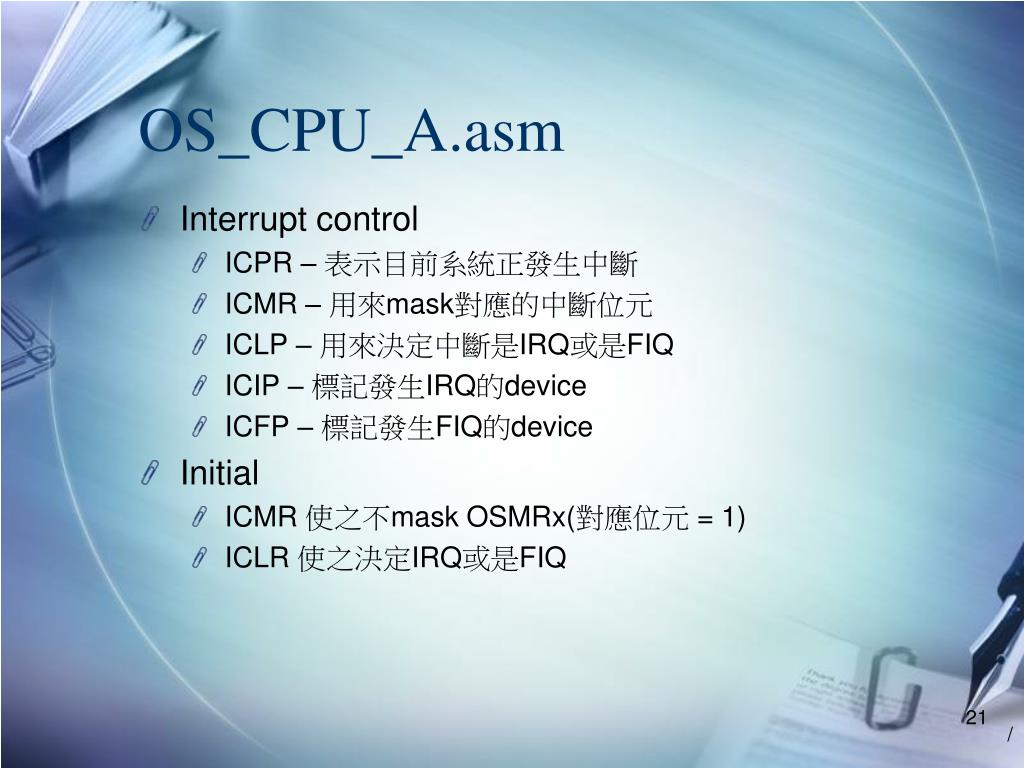

  • Interrupt control
    • ICPR – 表示目前系統正發生中斷
    • ICMR– 用來mask對應的中斷位元
    • ICLP– 用來決定中斷是IRQ或是FIQ
    • ICIP– 標記發生IRQ的device
    • ICFP– 標記發生FIQ的device
  • Initial
    • ICMR 使之不mask OSMRx(對應位元 = 1)
    • ICLR 使之決定IRQ或是FIQ

/

os cpu a asm12
OS_CPU_A.asm

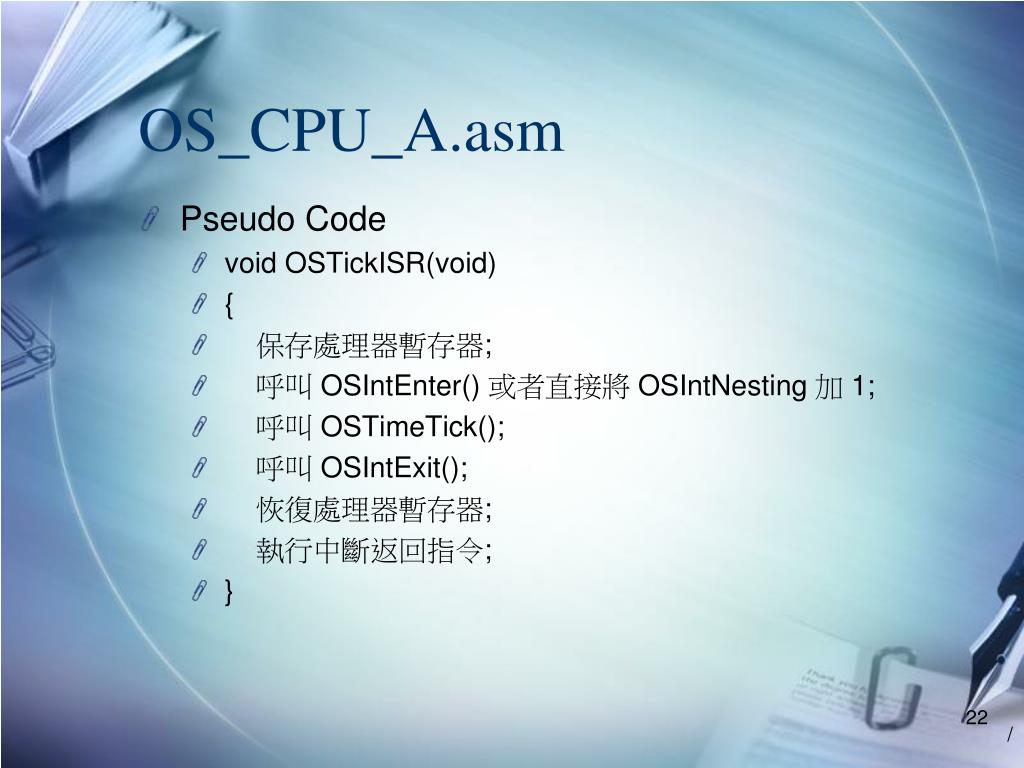

  • Pseudo Code
    • void OSTickISR(void)
    • {
    • 保存處理器暫存器;
    • 呼叫OSIntEnter() 或者直接將OSIntNesting 加1;
    • 呼叫OSTimeTick();
    • 呼叫OSIntExit();
    • 恢復處理器暫存器;
    • 執行中斷返回指令;
    • }

/

os cpu a asm13
OS_CPU_A.asm

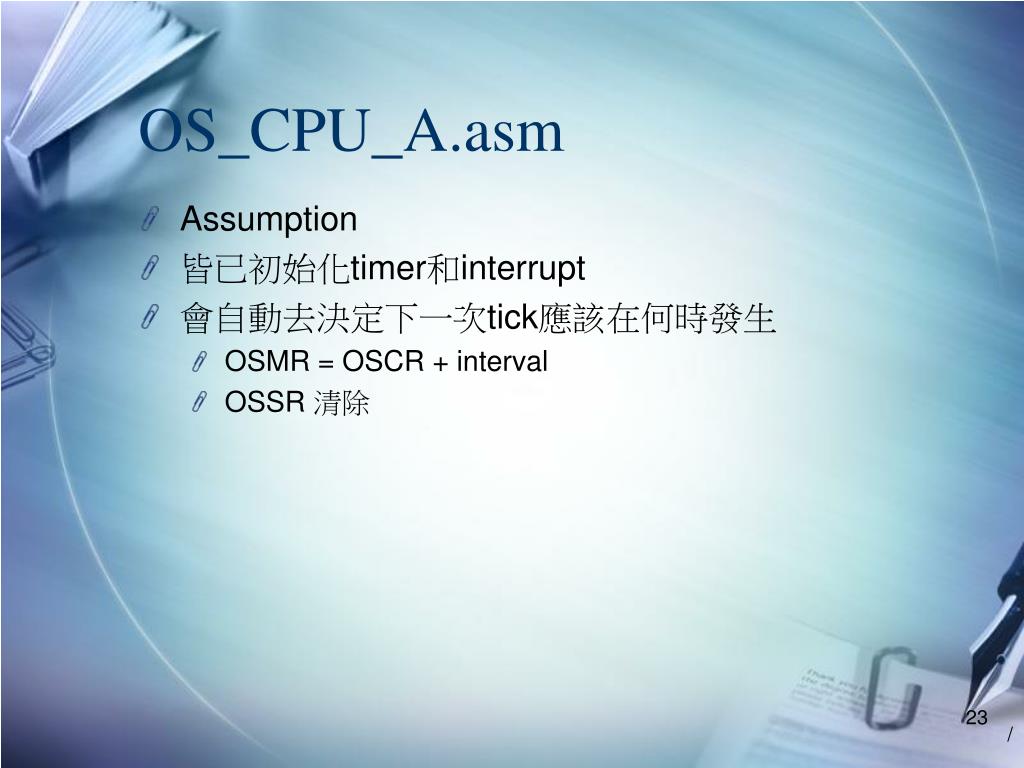

  • Assumption
  • 皆已初始化timer和interrupt
  • 會自動去決定下一次tick應該在何時發生
    • OSMR = OSCR + interval
    • OSSR 清除

/

os cpu a asm14
OS_CPU_A.asm

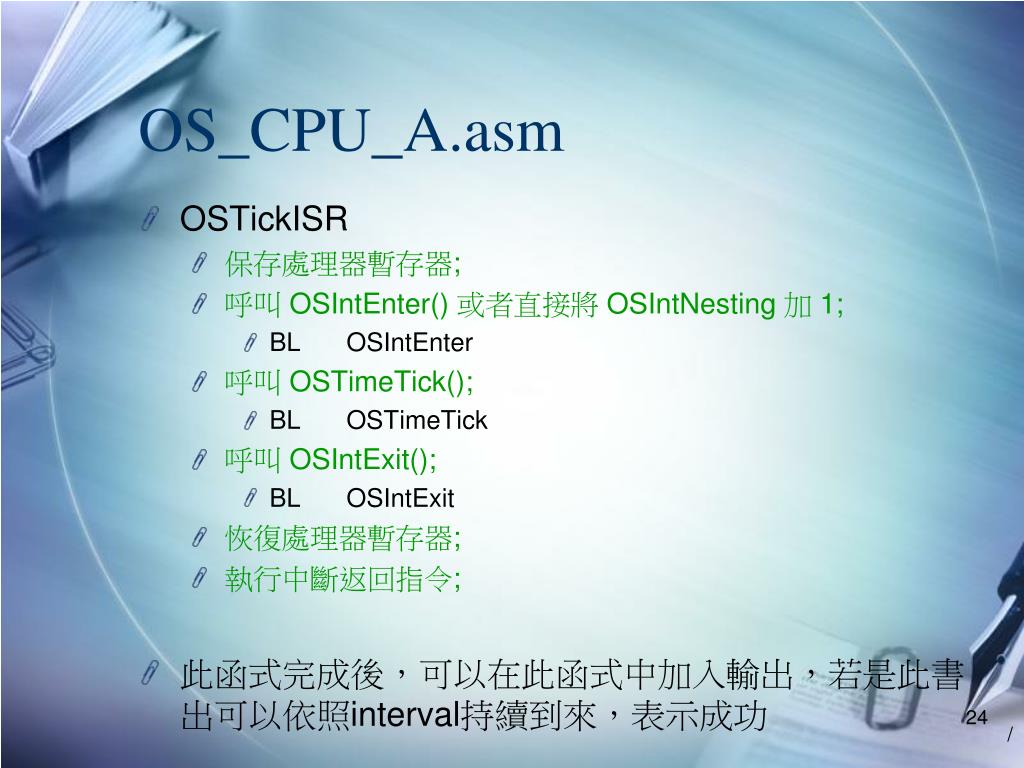

  • OSTickISR
    • 保存處理器暫存器;
    • 呼叫OSIntEnter() 或者直接將OSIntNesting 加1;
      • BL OSIntEnter
    • 呼叫OSTimeTick();
      • BL OSTimeTick
    • 呼叫OSIntExit();
      • BL OSIntExit
    • 恢復處理器暫存器;
    • 執行中斷返回指令;
  • 此函式完成後,可以在此函式中加入輸出,若是此書出可以依照interval持續到來,表示成功

/

os cpu a asm15
OS_CPU_A.asm

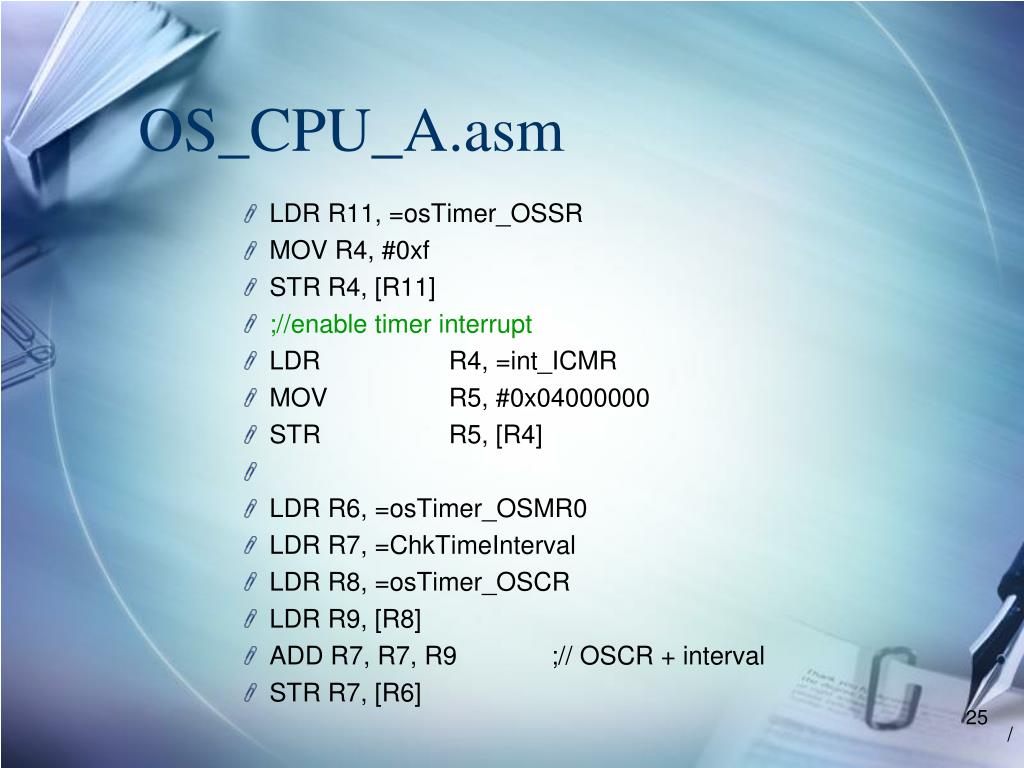

  • LDR R11, =osTimer_OSSR
  • MOV R4, #0xf
  • STR R4, [R11]
  • ;//enable timer interrupt
  • LDR R4, =int_ICMR
  • MOV R5, #0x04000000
  • STR R5, [R4]
  • LDR R6, =osTimer_OSMR0
  • LDR R7, =ChkTimeInterval
  • LDR R8, =osTimer_OSCR
  • LDR R9, [R8]
  • ADD R7, R7, R9 ;// OSCR + interval
  • STR R7, [R6]

/

os cpu a asm16
OS_CPU_A.asm
  • OSIntCtxSw()
    • 為了能在ISR中直接進行task切換,若是利用原本的方式,需要結束ISR後回到原本的task,再進行OSCtxSw,如此反應上較慢,稍不realtime
    • There are two ways
      • 調整SP到適當的位置
      • 在此函式中僅設置旗標,離開OSIntExit後才根據旗標決定是否進行task 切換

/

os cpu a asm17
OS_CPU_A.asm

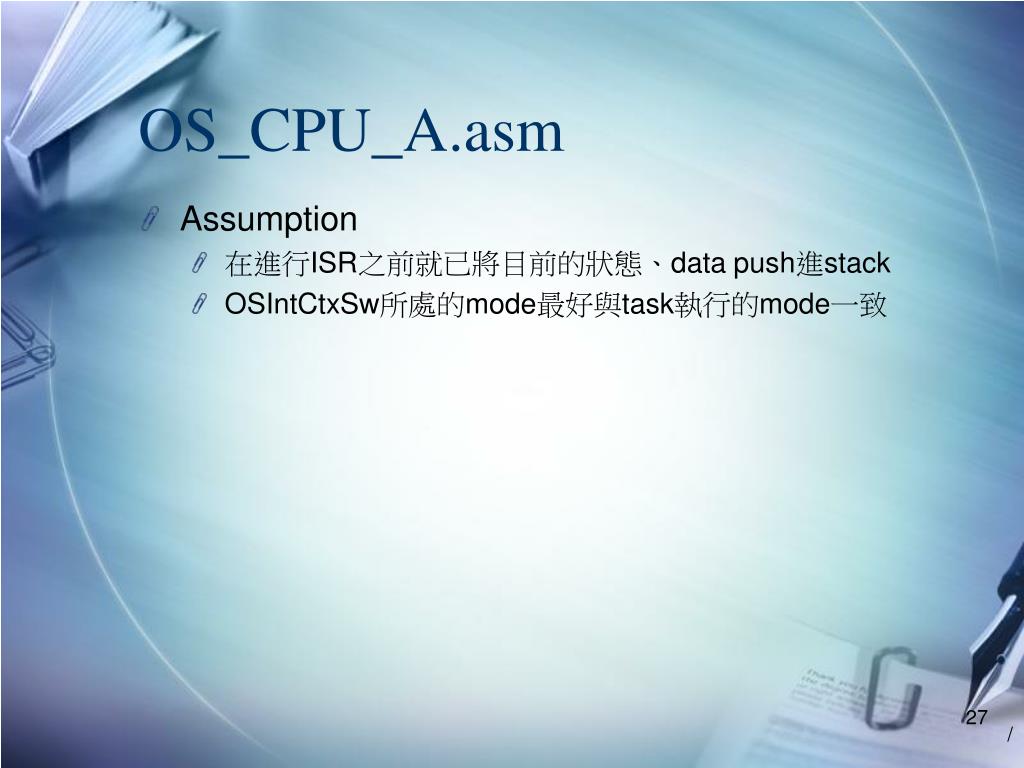

  • Assumption
    • 在進行ISR之前就已將目前的狀態、data push進stack
    • OSIntCtxSw所處的mode最好與task執行的mode一致

/

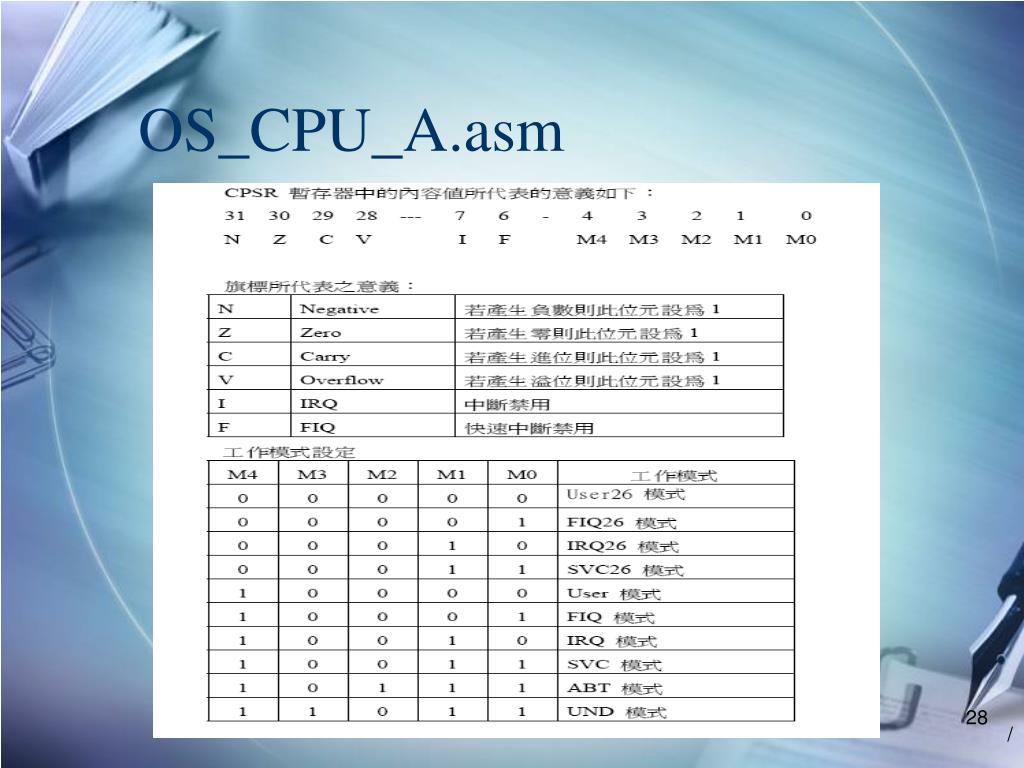

os cpu a asm19
OS_CPU_A.asm
  • Pseudo code

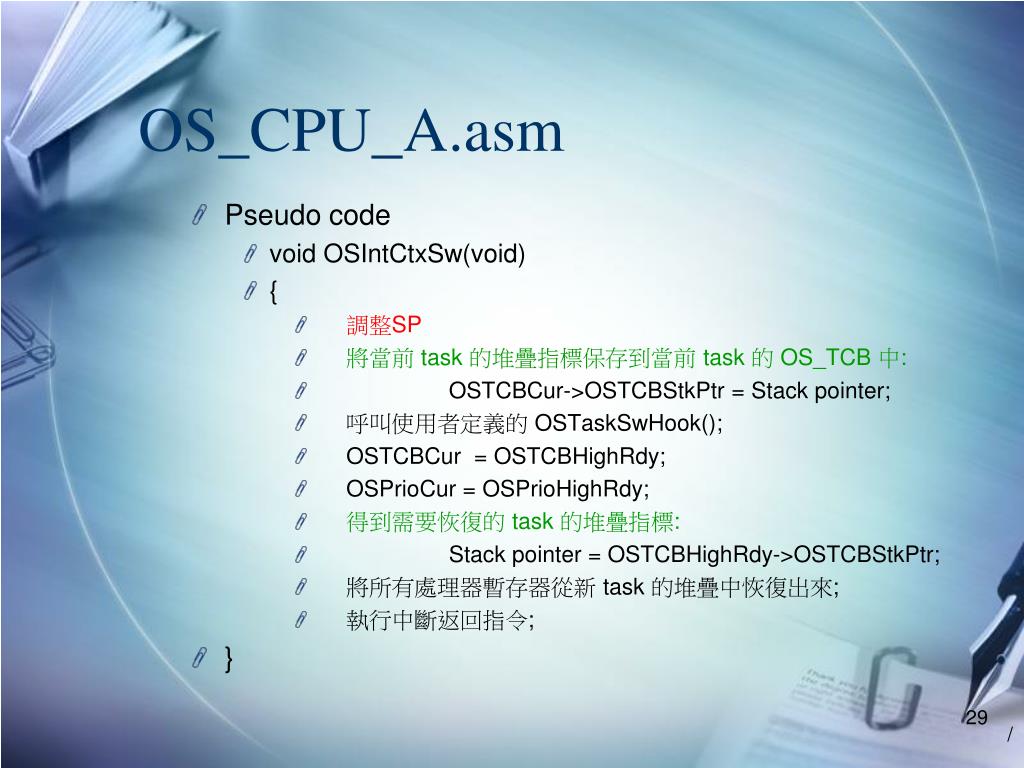

    • void OSIntCtxSw(void)
    • {
      • 調整SP
      • 將當前task 的堆疊指標保存到當前task 的OS_TCB 中:
      • OSTCBCur->OSTCBStkPtr = Stack pointer;
      • 呼叫使用者定義的OSTaskSwHook();
      • OSTCBCur = OSTCBHighRdy;
      • OSPrioCur = OSPrioHighRdy;
      • 得到需要恢復的task 的堆疊指標:
      • Stack pointer = OSTCBHighRdy->OSTCBStkPtr;
      • 將所有處理器暫存器從新task 的堆疊中恢復出來;
      • 執行中斷返回指令;
  • }

/

os cpu a asm20
OS_CPU_A.asm

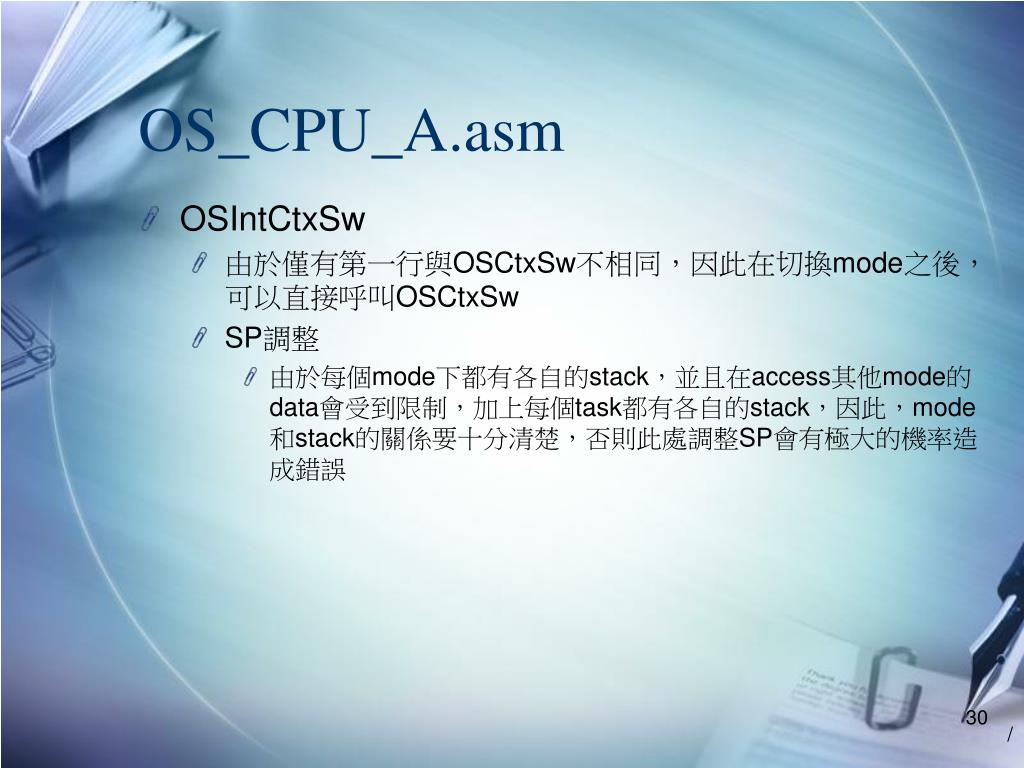

  • OSIntCtxSw
    • 由於僅有第一行與OSCtxSw不相同,因此在切換mode之後,可以直接呼叫OSCtxSw
    • SP調整
      • 由於每個mode下都有各自的stack,並且在access其他mode的data會受到限制,加上每個task都有各自的stack,因此,mode和stack的關係要十分清楚,否則此處調整SP會有極大的機率造成錯誤

/

os cpu a asm21
OS_CPU_A.asm

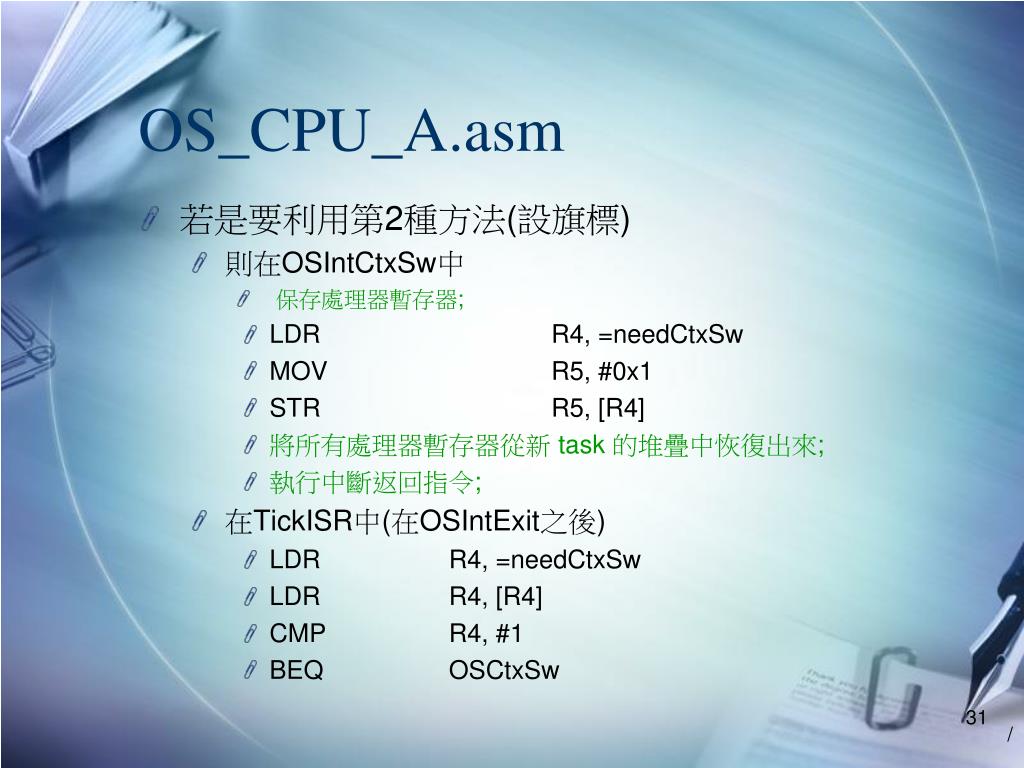

  • 若是要利用第2種方法(設旗標)
    • 則在OSIntCtxSw中
        • 保存處理器暫存器;
      • LDR R4, =needCtxSw
      • MOV R5, #0x1
      • STR R5, [R4]
      • 將所有處理器暫存器從新task 的堆疊中恢復出來;
      • 執行中斷返回指令;
    • 在TickISR中(在OSIntExit之後)
      • LDR R4, =needCtxSw
      • LDR R4, [R4]
      • CMP R4, #1
      • BEQ OSCtxSw

/

os cpu c c
OS_CPU_C.c
    • OSTaskStkInit()、OSTaskCreateHook()、OSTaskDelHook()、OSTaskSwHook()、OSTaskStatHook()、OSTimeTickHook()
  • Hook主要用來進行功能擴展

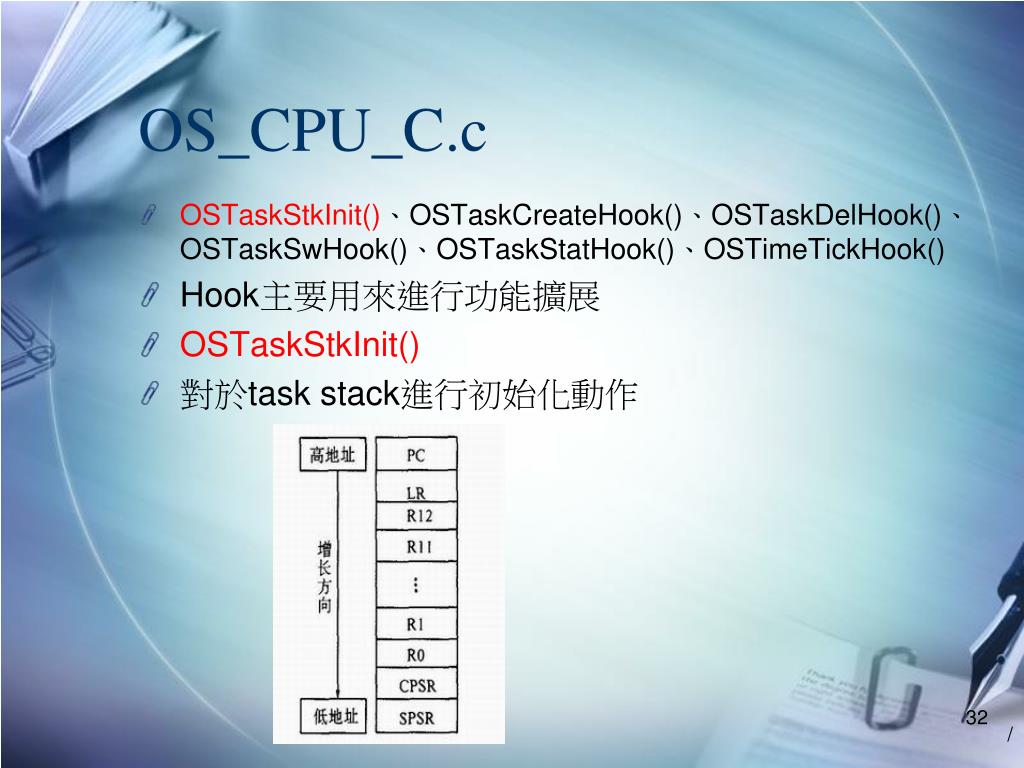

  • OSTaskStkInit()
  • 對於task stack進行初始化動作

/

conclusion

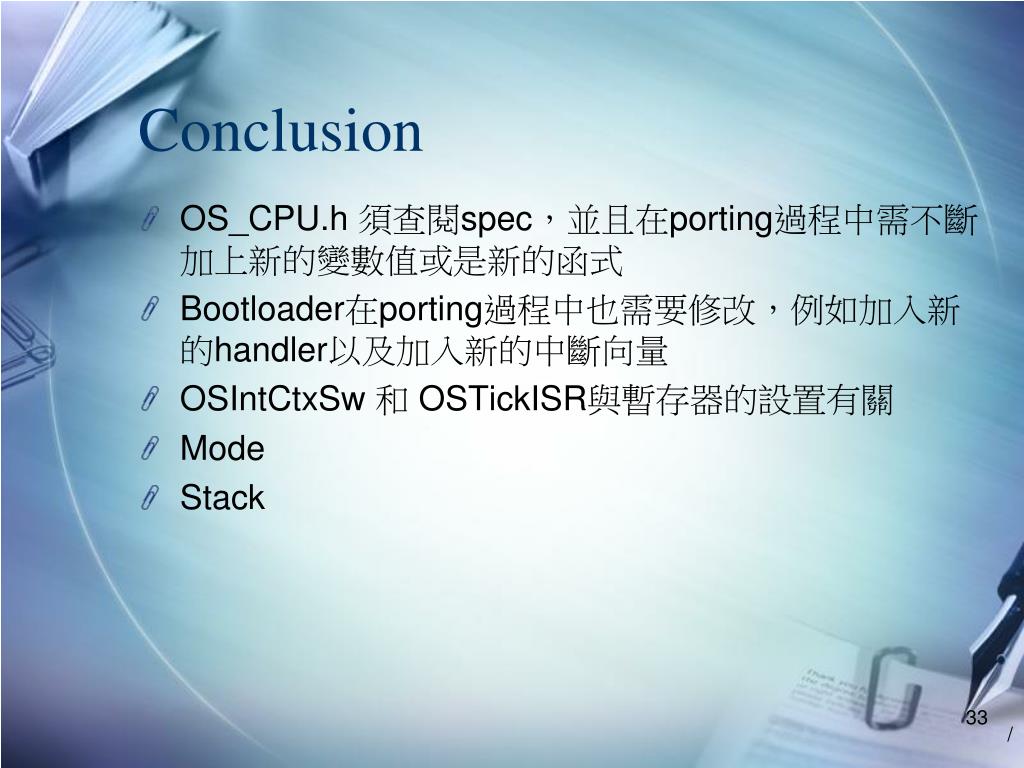

Conclusion
  • OS_CPU.h 須查閱spec,並且在porting過程中需不斷加上新的變數值或是新的函式
  • Bootloader在porting過程中也需要修改,例如加入新的handler以及加入新的中斷向量
  • OSIntCtxSw 和 OSTickISR與暫存器的設置有關
  • Mode
  • Stack

/

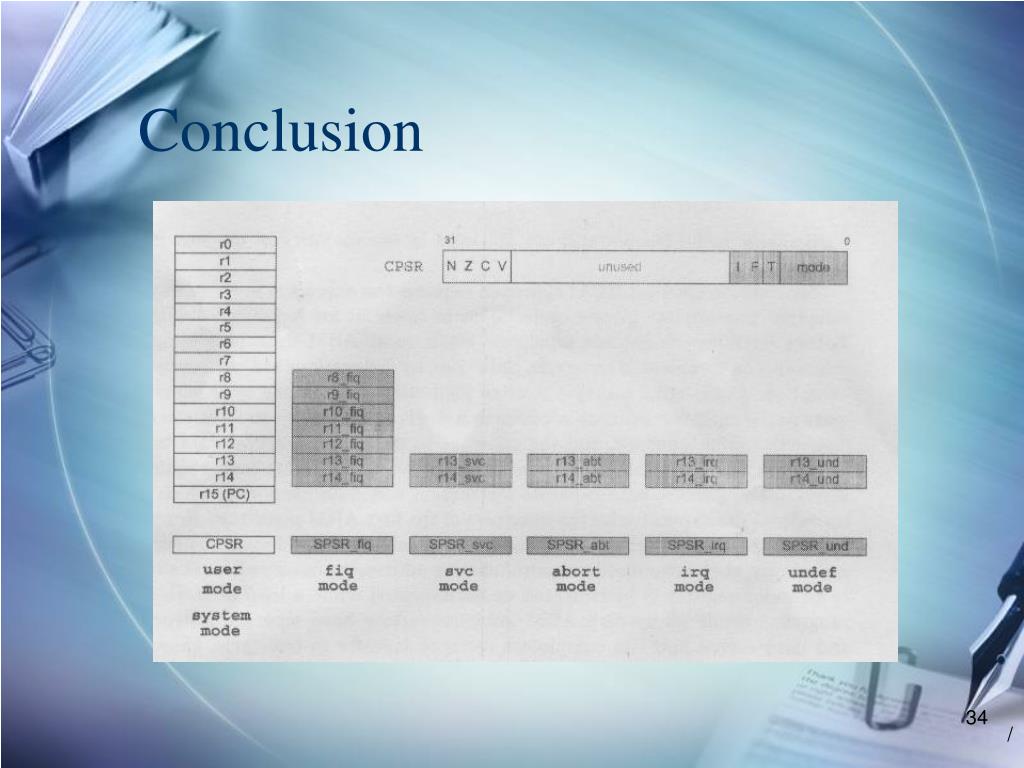

slide35

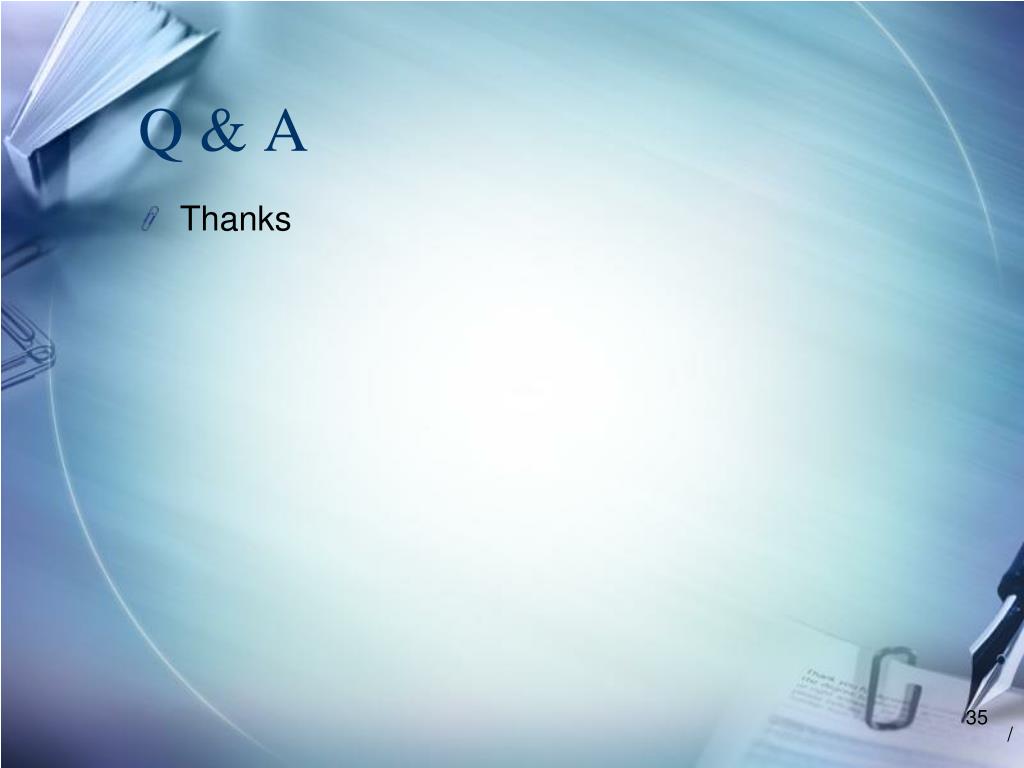

Q & A
  • Thanks

/
