單穩態及雙穩態多諧振盪器 類比電子實驗 單元七 教材投影片放在 http://140.127.194.152/member/phd/9203003d.html

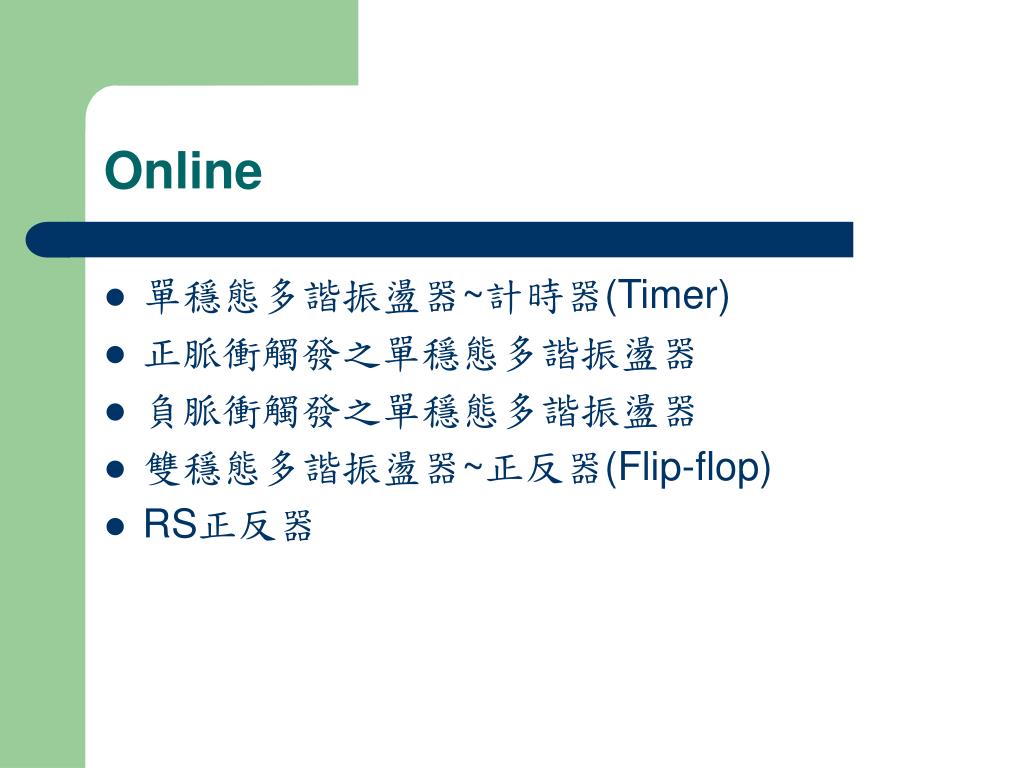

Online • 單穩態多諧振盪器~計時器(Timer) • 正脈衝觸發之單穩態多諧振盪器 • 負脈衝觸發之單穩態多諧振盪器 • 雙穩態多諧振盪器~正反器(Flip-flop) • RS正反器

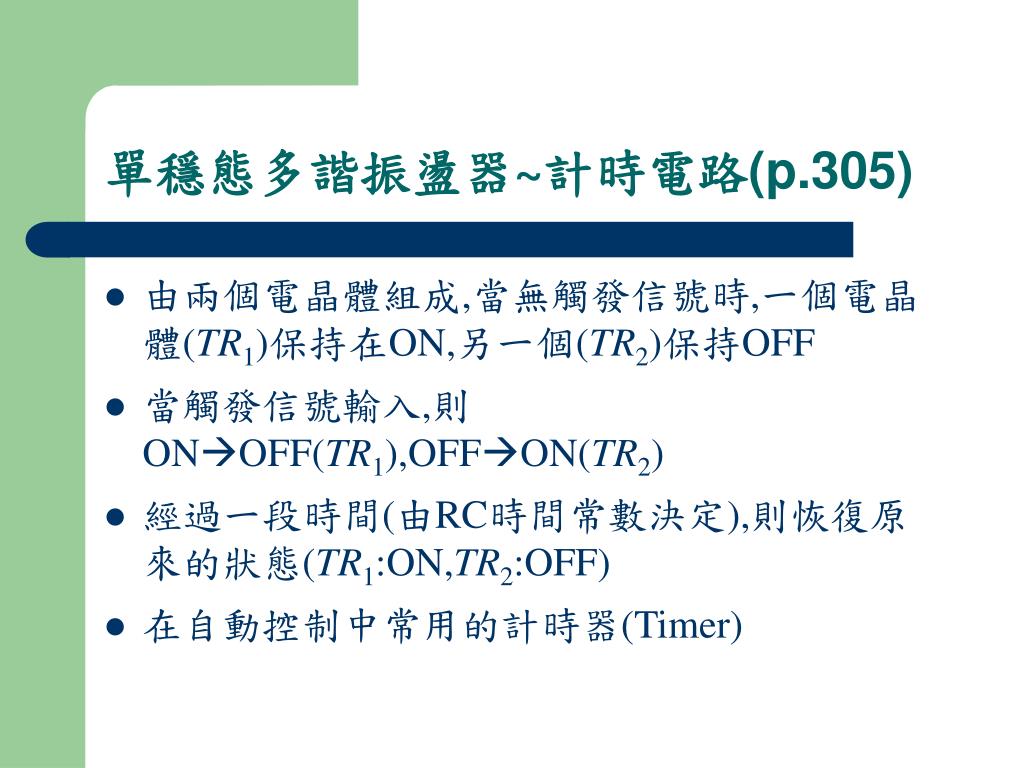

單穩態多諧振盪器~計時電路(p.305) • 由兩個電晶體組成,當無觸發信號時,一個電晶體(TR1)保持在ON,另一個(TR2)保持OFF • 當觸發信號輸入,則ONOFF(TR1),OFFON(TR2) • 經過一段時間(由RC時間常數決定),則恢復原來的狀態(TR1:ON,TR2:OFF) • 在自動控制中常用的計時器(Timer)

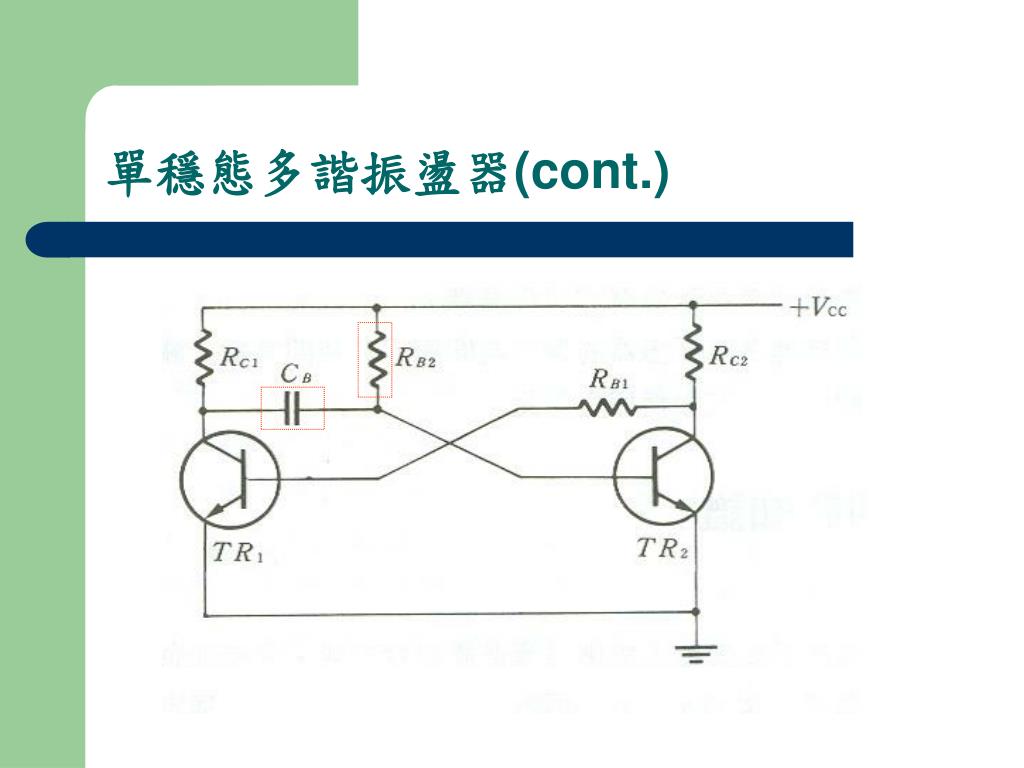

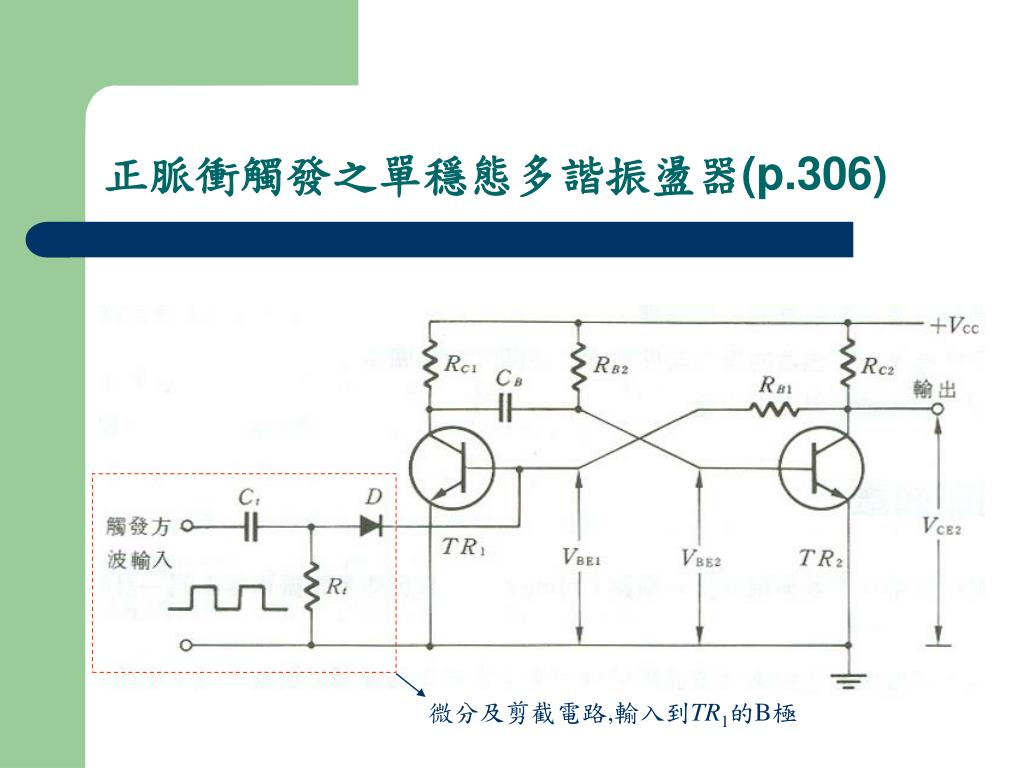

正脈衝觸發之單穩態多諧振盪器(p.306) 微分及剪截電路,輸入到TR1的B極

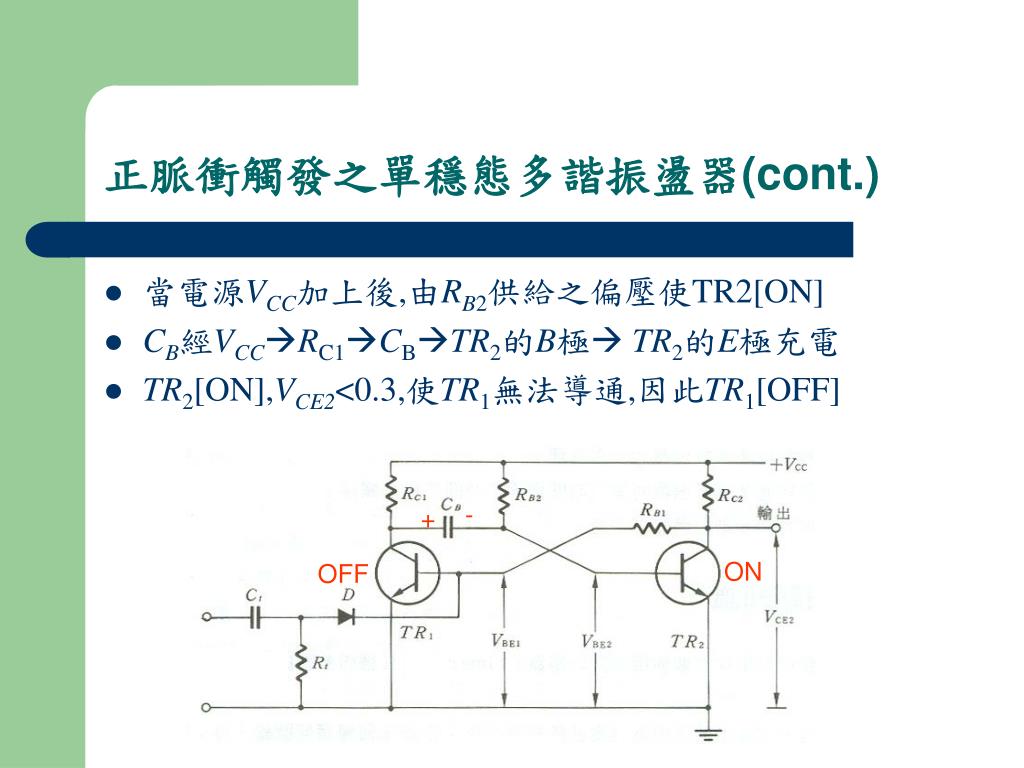

正脈衝觸發之單穩態多諧振盪器(cont.) • 當電源VCC加上後,由RB2供給之偏壓使TR2[ON] • CB經VCCRC1CBTR2的B極 TR2的E極充電 • TR2[ON],VCE2<0.3,使TR1無法導通,因此TR1[OFF] - + ON OFF

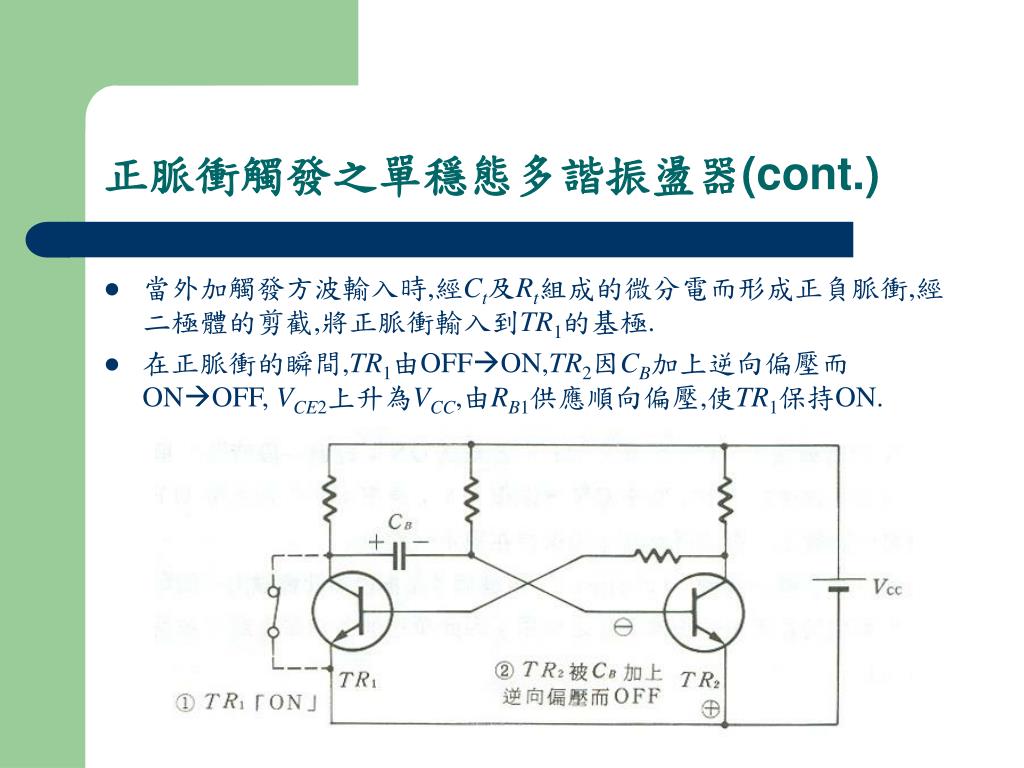

正脈衝觸發之單穩態多諧振盪器(cont.) • 當外加觸發方波輸入時,經Ct及Rt組成的微分電而形成正負脈衝,經二極體的剪截,將正脈衝輸入到TR1的基極. • 在正脈衝的瞬間,TR1由OFFON,TR2因CB加上逆向偏壓而ONOFF, VCE2上升為VCC,由RB1供應順向偏壓,使TR1保持ON.

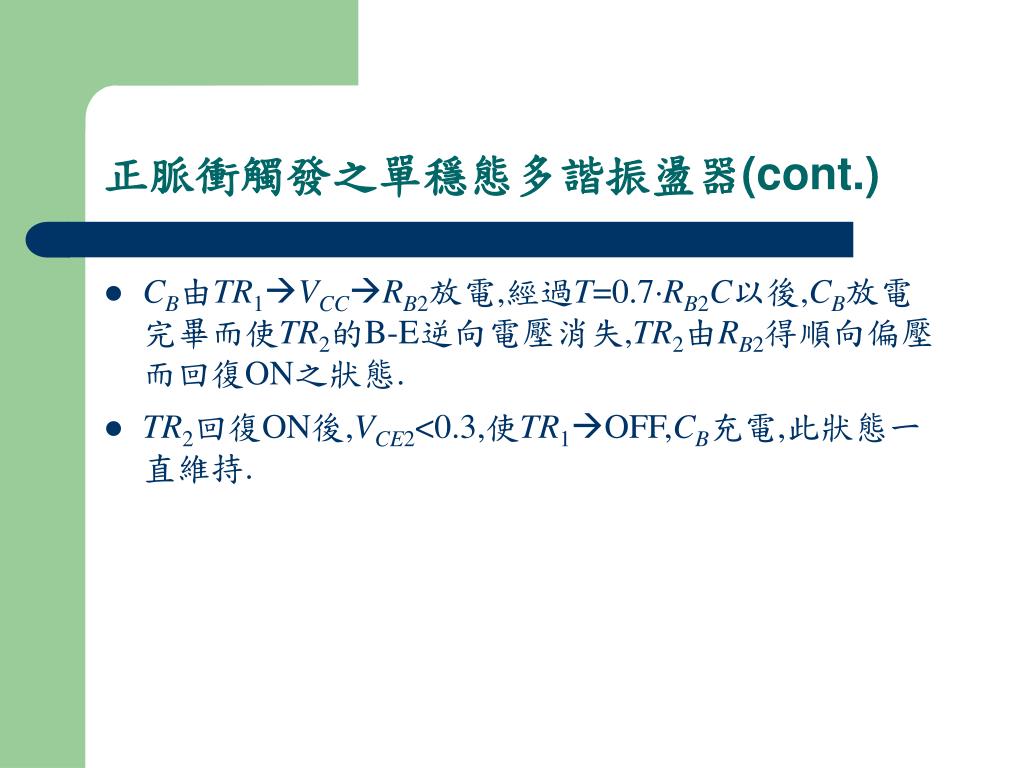

正脈衝觸發之單穩態多諧振盪器(cont.) • CB由TR1VCCRB2放電,經過T=0.7RB2C以後,CB放電完畢而使TR2的B-E逆向電壓消失,TR2由RB2得順向偏壓而回復ON之狀態. • TR2回復ON後,VCE2<0.3,使TR1OFF,CB充電,此狀態一直維持.

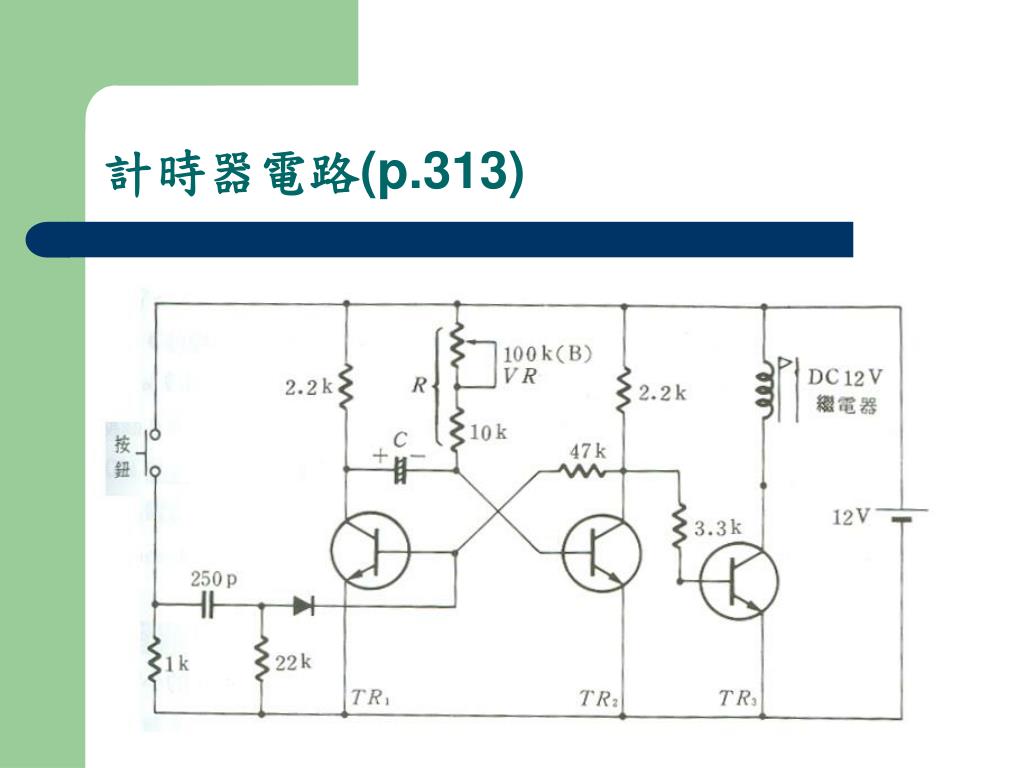

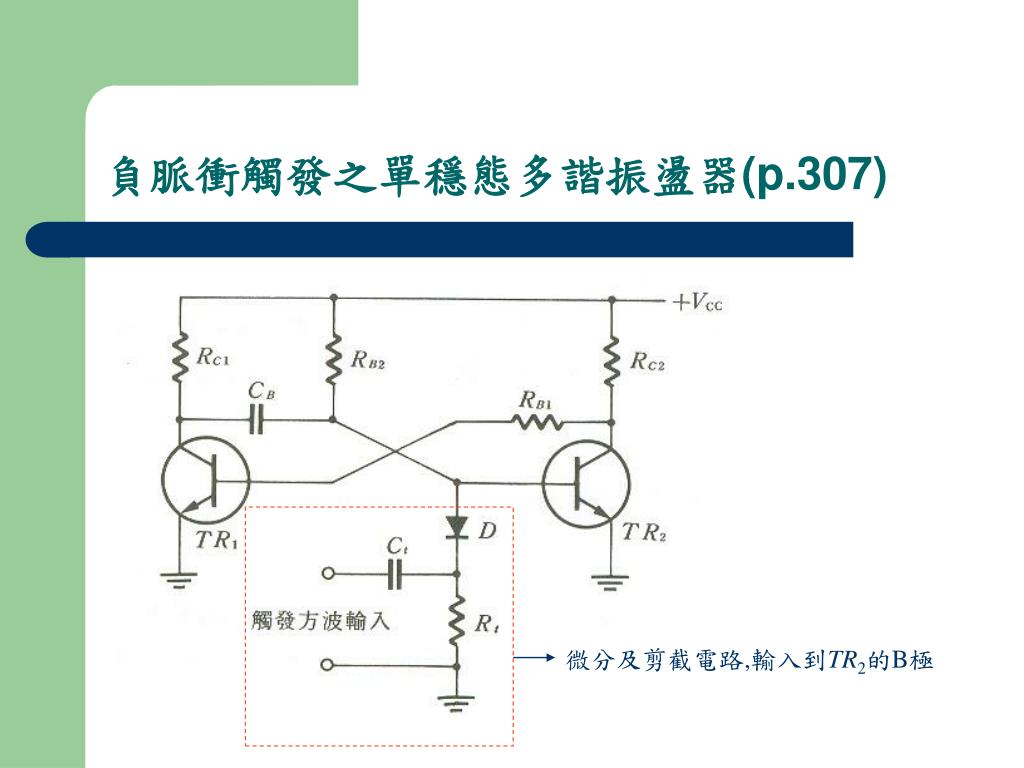

負脈衝觸發之單穩態多諧振盪器(p.307) 微分及剪截電路,輸入到TR2的B極

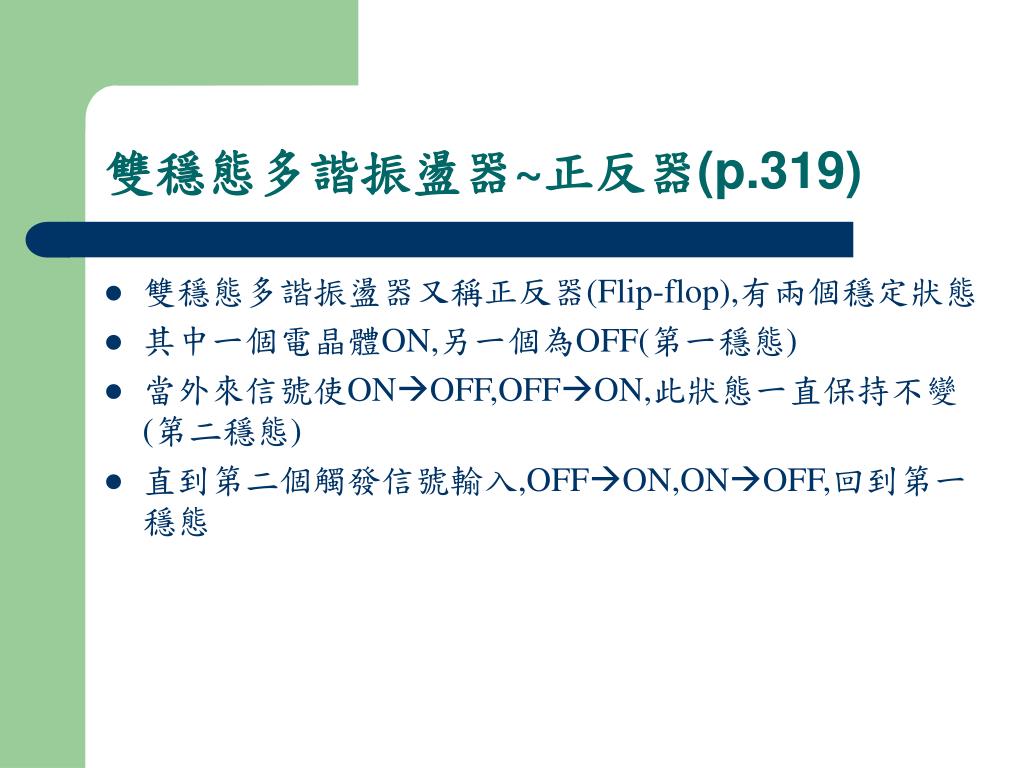

雙穩態多諧振盪器~正反器(p.319) • 雙穩態多諧振盪器又稱正反器(Flip-flop),有兩個穩定狀態 • 其中一個電晶體ON,另一個為OFF(第一穩態) • 當外來信號使ONOFF,OFFON,此狀態一直保持不變(第二穩態) • 直到第二個觸發信號輸入,OFFON,ONOFF,回到第一穩態
RS正反器(p.319) • 有兩個輸入端子S(Set)及R(Reset),具有記憶作用,也是自保電路(self hold)

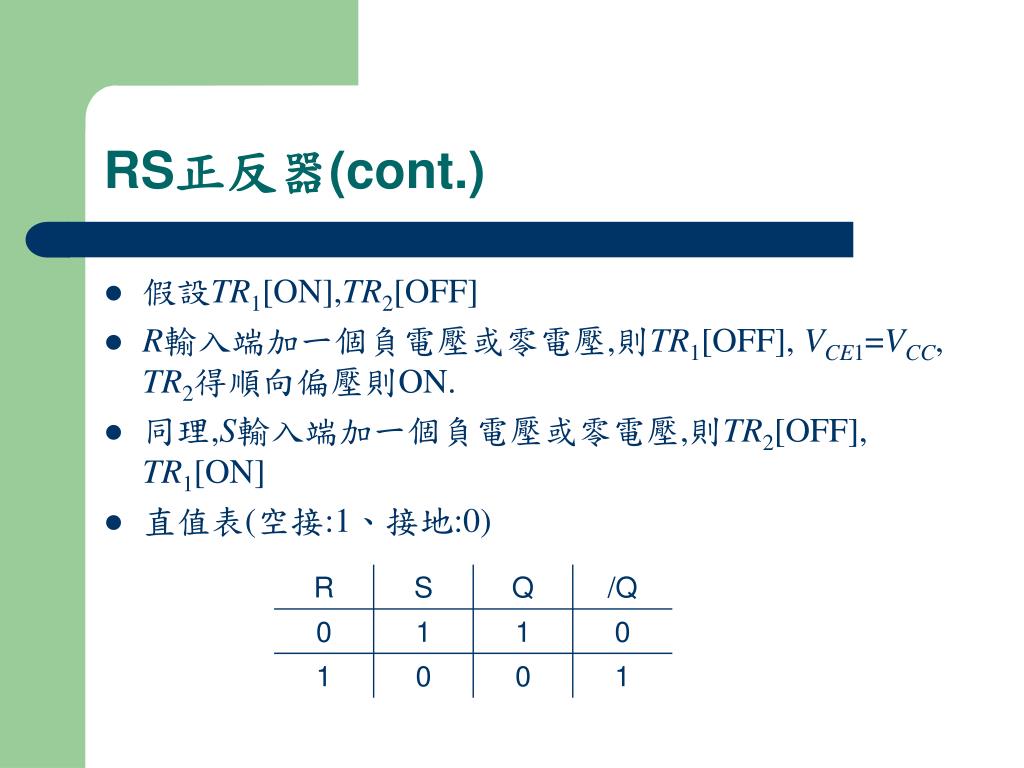

RS正反器(cont.) • 假設TR1[ON],TR2[OFF] • R輸入端加一個負電壓或零電壓,則TR1[OFF], VCE1=VCC, TR2得順向偏壓則ON. • 同理,S輸入端加一個負電壓或零電壓,則TR2[OFF], TR1[ON] • 直值表(空接:1、接地:0)

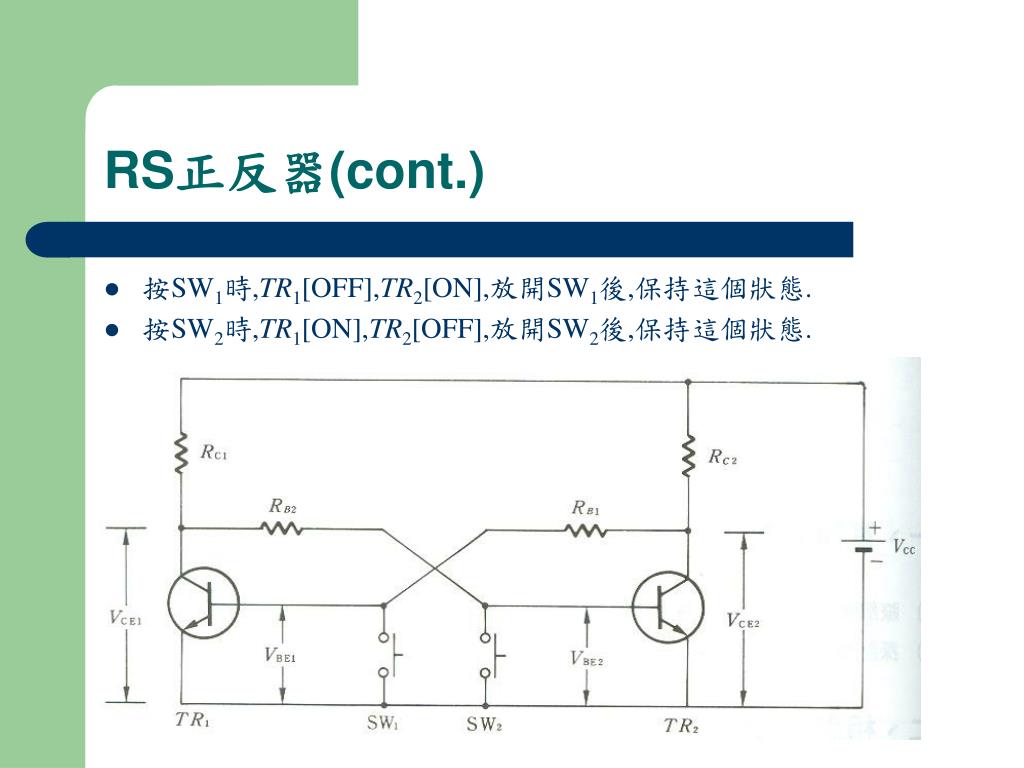

RS正反器(cont.) • 按SW1時,TR1[OFF],TR2[ON],放開SW1後,保持這個狀態. • 按SW2時,TR1[ON],TR2[OFF],放開SW2後,保持這個狀態.

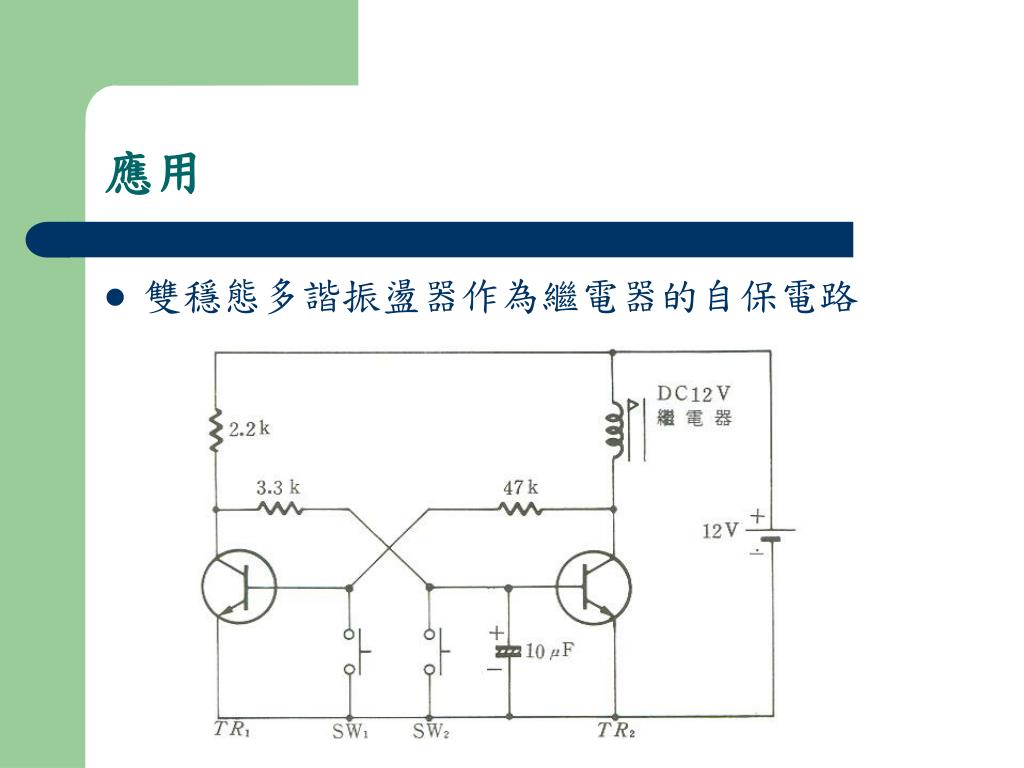

應用 • 雙穩態多諧振盪器作為繼電器的自保電路
