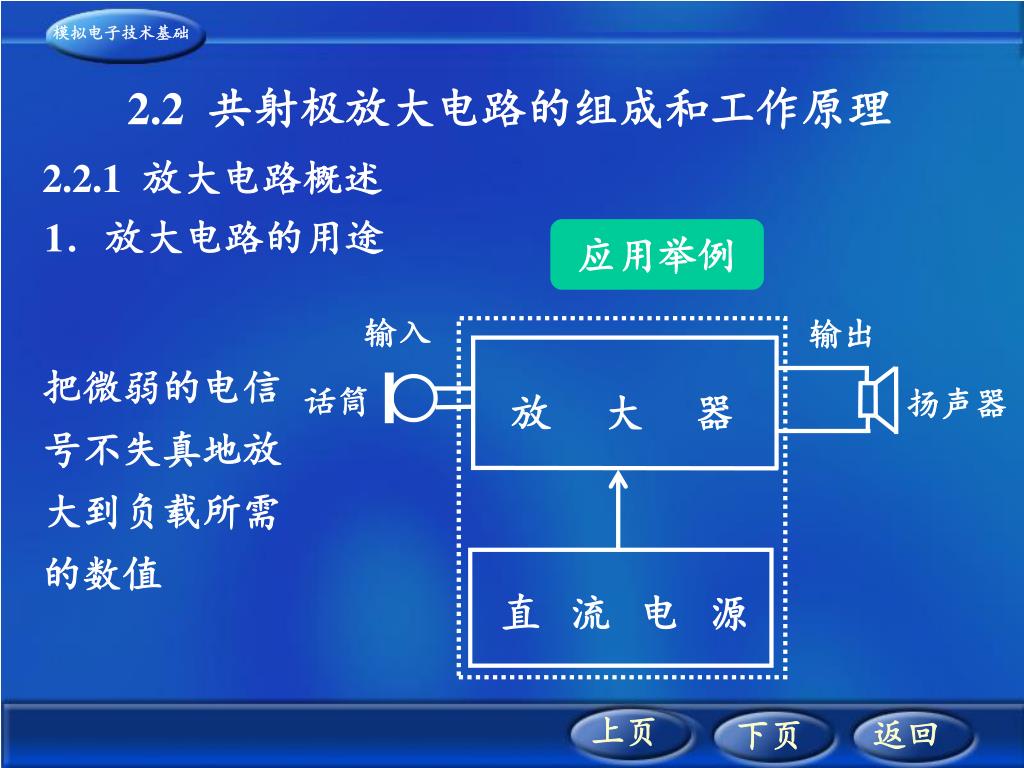

输入 输出 话筒 扬声器 放 大 器 直 流 电 源 2.2 共射极放大电路的组成和工作原理 2.2.1 放大电路概述 1.放大电路的用途 应用举例 把微弱的电信号不失真地放大到负载所需的数值

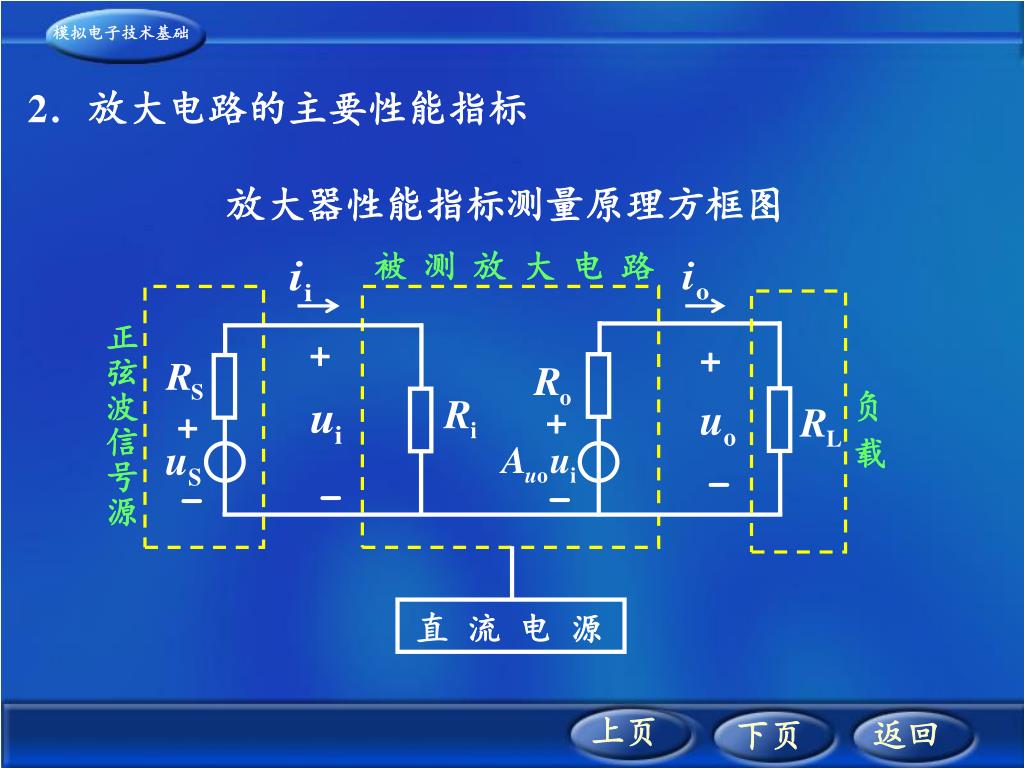

被 测 放 大 电 路 正 + + 弦 负 波 + + 信 载 号 − − − − 源 直 流 电 源 2.放大电路的主要性能指标 放大器性能指标测量原理方框图

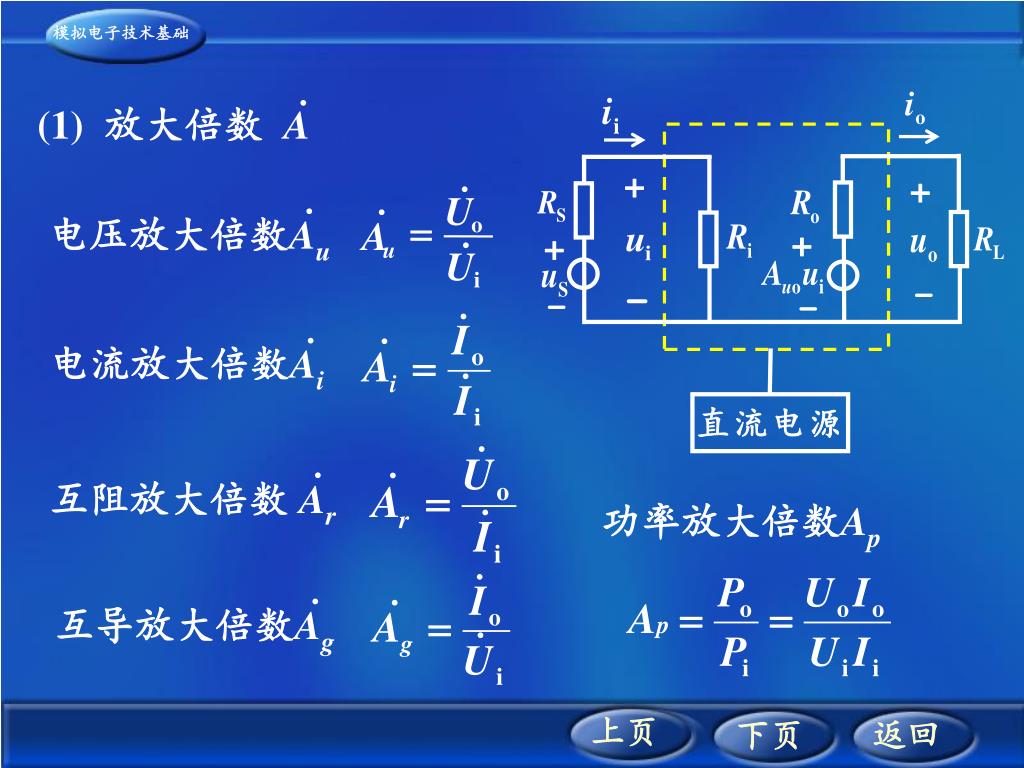

· (1) 放大倍数 A + · + · · U 电压放大倍数Au = o A · + + u U i − − − − · · · 电流放大倍数Ai · 直 流 电 源 · · · 互阻放大倍数Ar · 功率放大倍数Ap · · · 互导放大倍数Ag ·

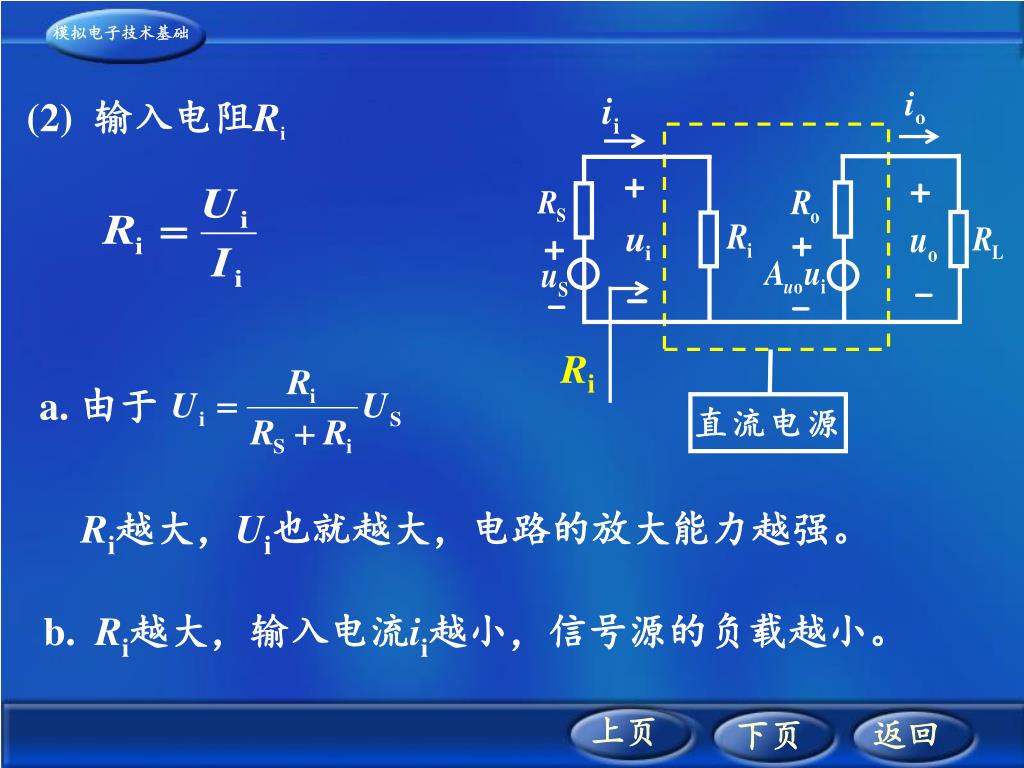

+ + + + − − − − Ri a. 由于 直 流 电 源 (2) 输入电阻Ri Ri越大,Ui也就越大,电路的放大能力越强。 b.Ri越大,输入电流ii越小,信号源的负载越小。
+ 被 测 放 + 大 电 路 – – Ro 直 流 电 源 (3) 输出电阻Ro 测量电路 a. 输出电阻Ro的定义

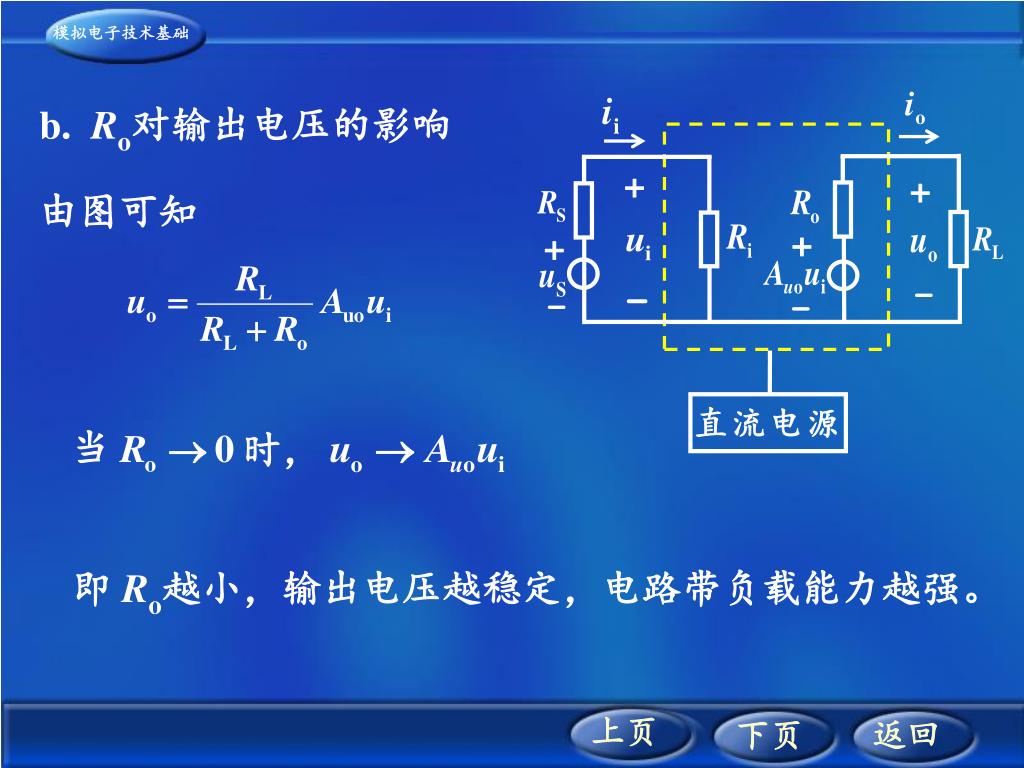

+ + + + − − − − 当 时, 直 流 电 源 b. Ro对输出电压的影响 由图可知 即 Ro越小,输出电压越稳定,电路带负载能力越强。
S + + + + − − − − 直 流 电 源 式中 —带负载时的输出电压 —负载开路时的输出电压 一种测量Ro的方法

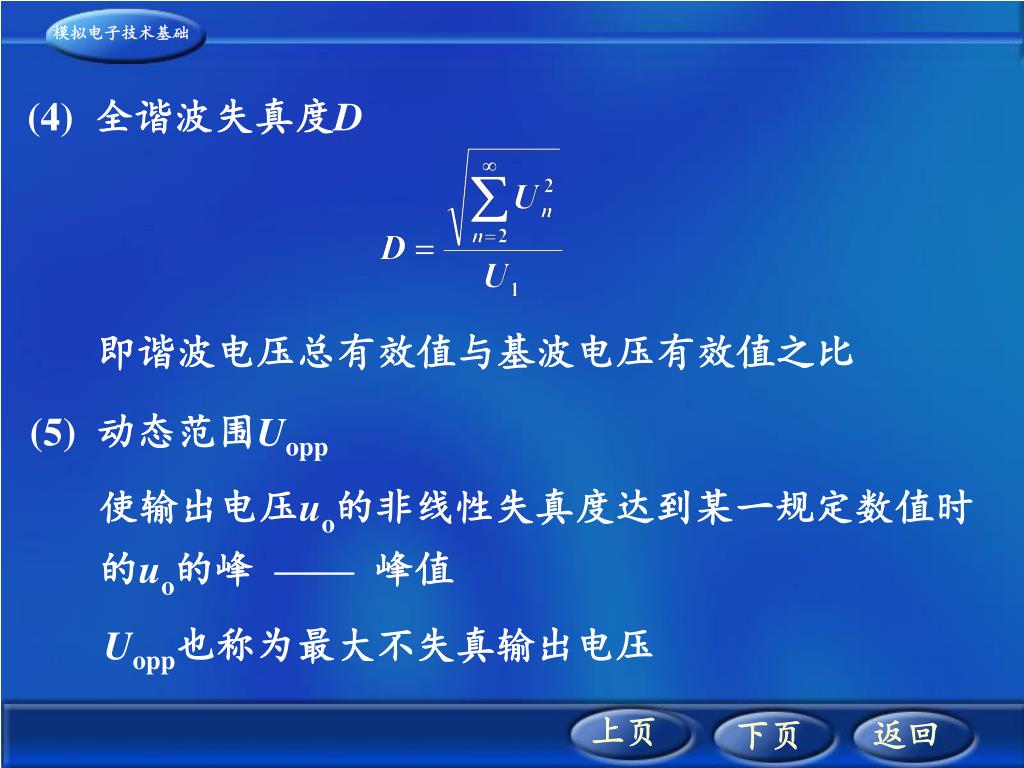

(4) 全谐波失真度D 即谐波电压总有效值与基波电压有效值之比 (5) 动态范围Uopp 使输出电压uo的非线性失真度达到某一规定数值时的uo的峰 —— 峰值 Uopp也称为最大不失真输出电压

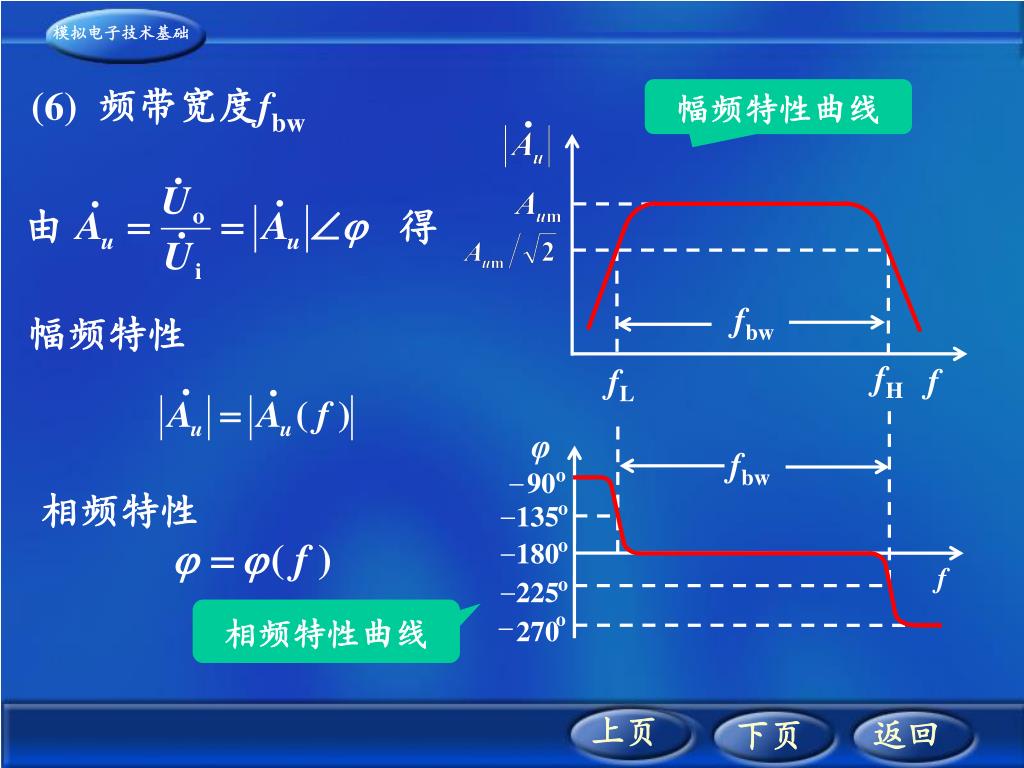

幅频特性曲线 · · · · 得 由 · fbw 幅频特性 fH f fL · · φ fbw _ o 90 相频特性 _ o 135 _ o 180 f _ o 225 _ 相频特性曲线 o 270 (6) 频带宽度fbw
+ + iC iB RC T + uCE uO + RL _ uBE VCC RB _ _ _ VBB 2.2.2 共射极放大电路的组成及其工作原理 1. 共射极放大电路的组成 电路存在的主要问题 (1) 信号源与放大电路 相互影响 (2) 放大电路与负载相 互影响
耦合电容C1、C2 改进的共射极放大电路 各元器件的作用 T ——放大器件 隔离放大电路对信号源和负载的直流影响。 沟通信号源、放大电路、负载之间的信号传递通道。
VBB、RB VCC 为T提供Je正偏电压UBE 提供基极偏置电流IB 为T提供Jc反偏电压UCE及集电极电流IC 为电路提供能量

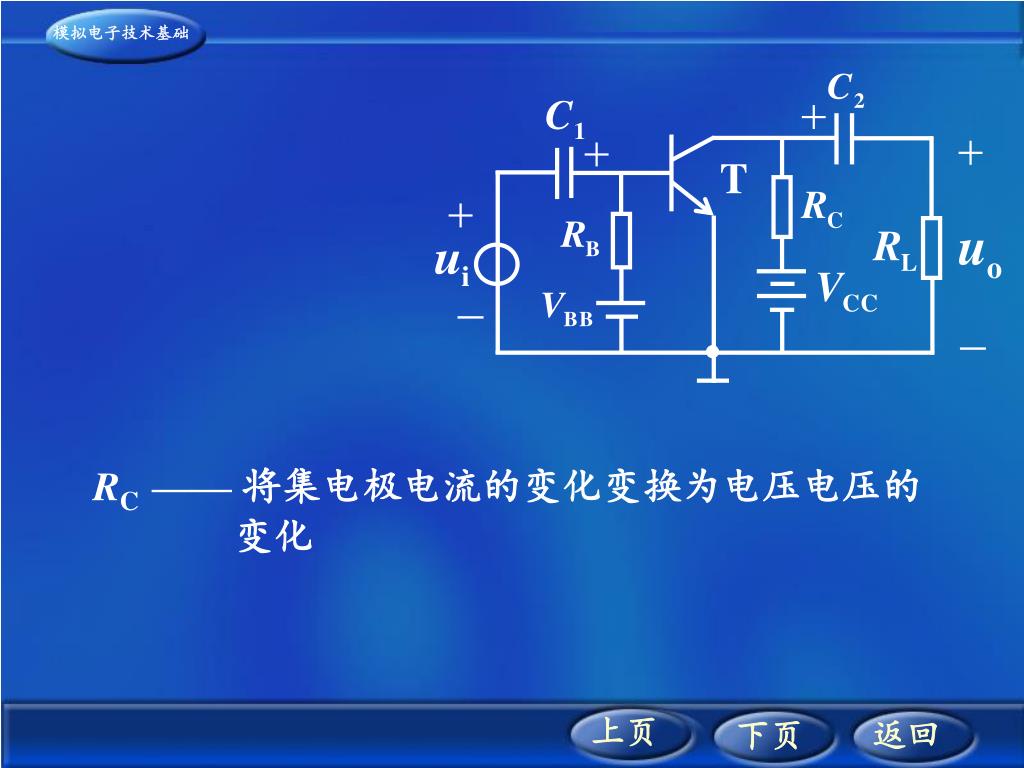

RC —— 将集电极电流的变化变换为电压电压的 变化

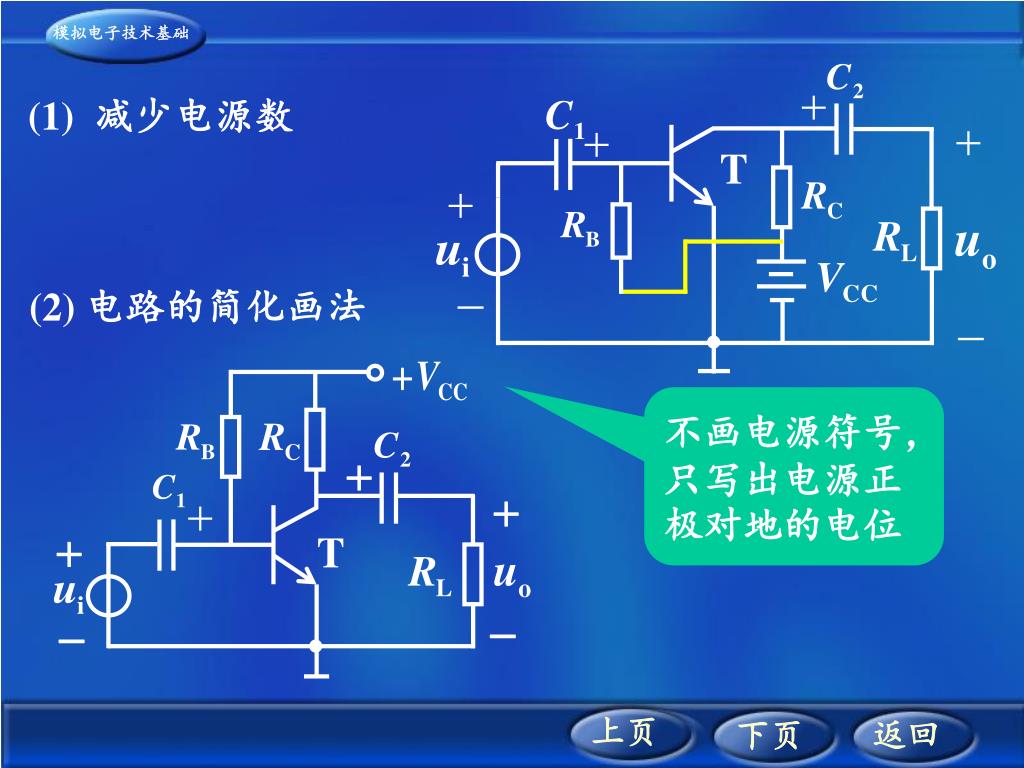

(1) 减少电源数 (2) 电路的简化画法 不画电源符号,只写出电源正极对地的电位

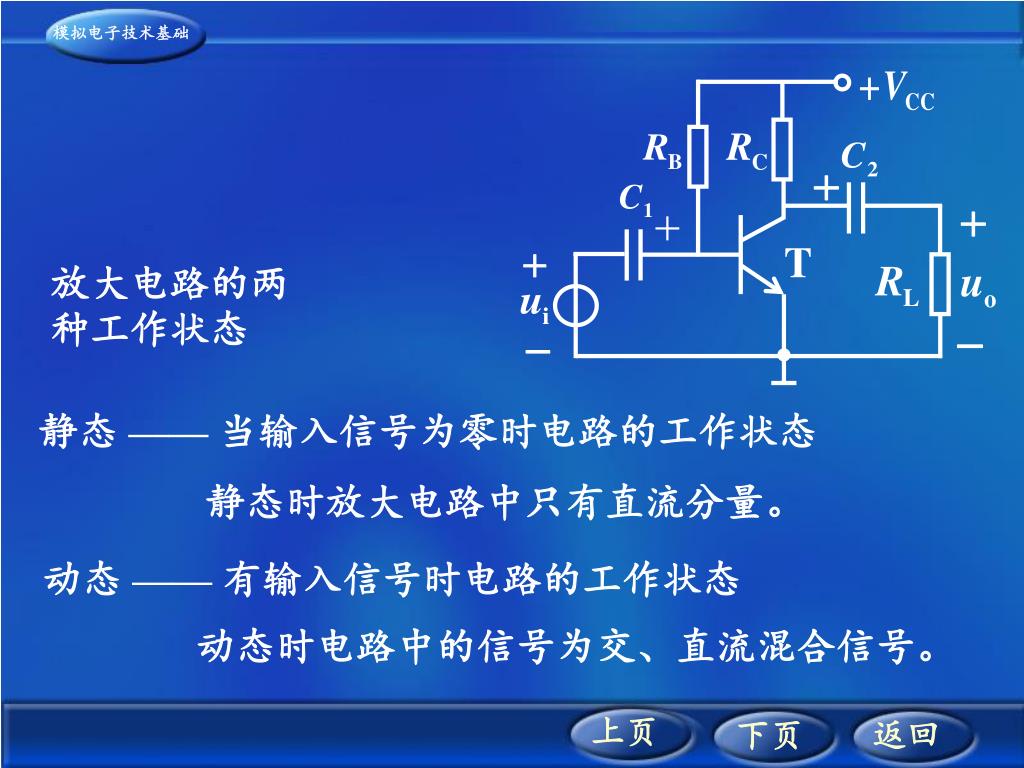

放大电路的两种工作状态 静态 —— 当输入信号为零时电路的工作状态 静态时放大电路中只有直流分量。 动态 —— 有输入信号时电路的工作状态 动态时电路中的信号为交、直流混合信号。

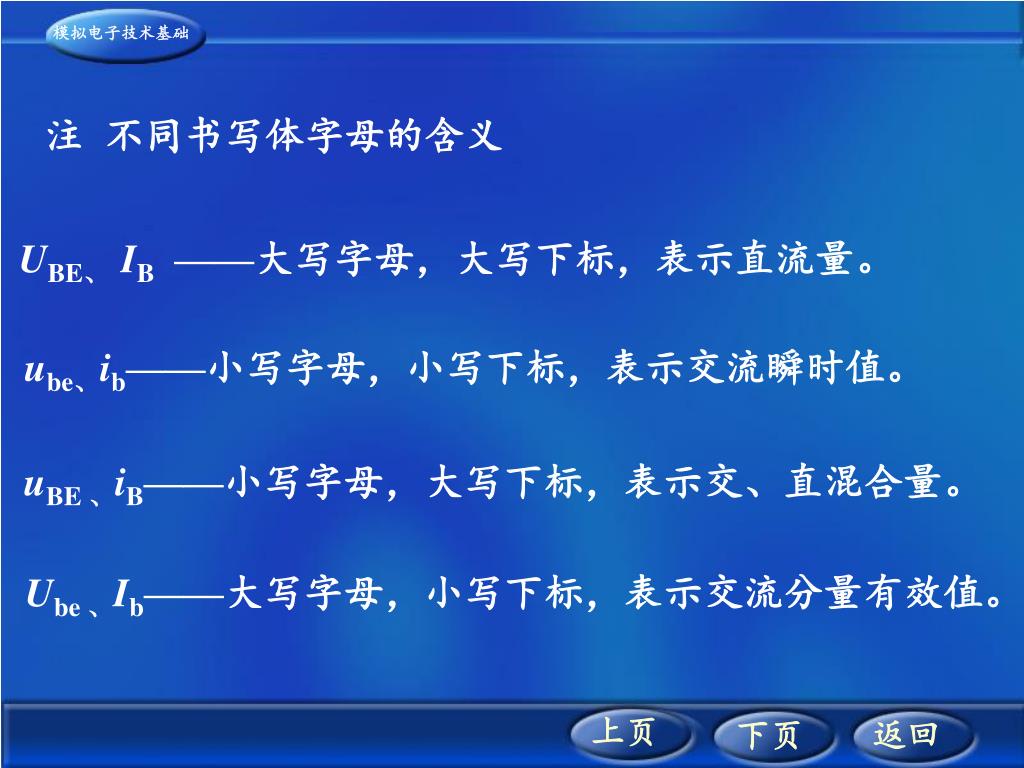

注 不同书写体字母的含义 UBE、IB ——大写字母,大写下标,表示直流量。 ube、ib——小写字母,小写下标,表示交流瞬时值。 uBE 、iB——小写字母,大写下标,表示交、直混合量。 Ube 、Ib——大写字母,小写下标,表示交流分量有效值。

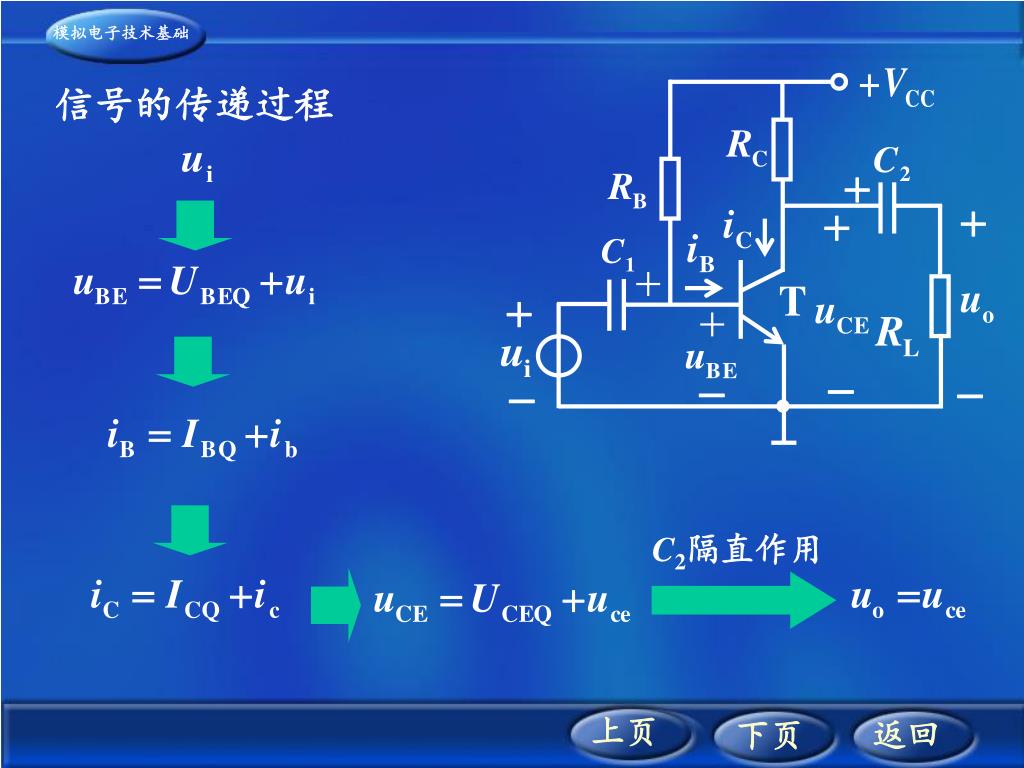

C2隔直作用 信号的传递过程

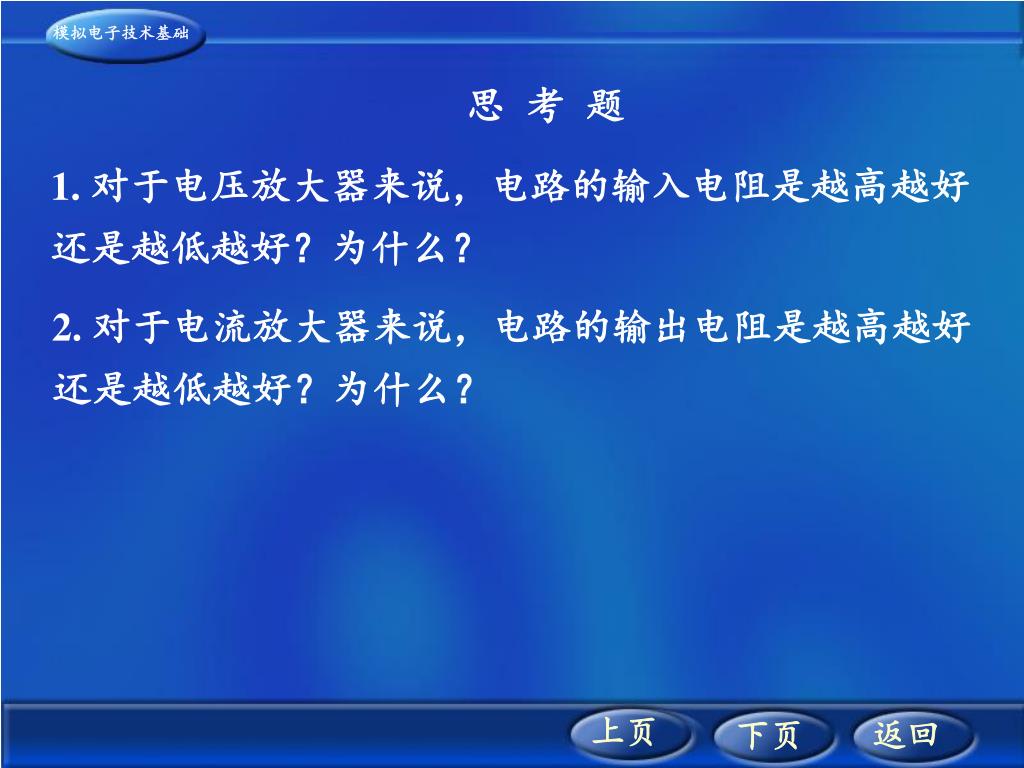

思 考 题 1. 对于电压放大器来说,电路的输入电阻是越高越好还是越低越好?为什么? 2. 对于电流放大器来说,电路的输出电阻是越高越好还是越低越好?为什么?
