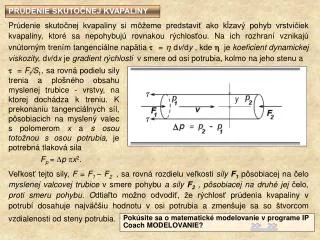

PRÚDENIE SKUTOČNEJ KVAPALINY

Prúdenie skutočnej kvapaliny si môžeme predstaviť ako kĺzavý pohyb vrstvičiek kvapaliny, ktoré sa nepohybujú rovnakou rýchlosťou. Na ich rozhraní vznikajú vnútorným trením tangenciálne napätia t= dv/dy , kde  je koeficient dynamickej viskozity, dv/dx je gradient rýchlosti v smere od osi potrubia, kolmo na jeho stenu a

t = Ft/St , sa rovná podielu sily trenia a plošného obsahu myslenej trubice - vrstvy, na ktorej dochádza k treniu. K prekonaniu tangenciálnych síl, pôsobiacich na myslený valec s polomerom x a s osou totožnou s osou potrubia, je potrebná tlaková sila

Fp = Dppx2.

Veľkosť tejto sily, F = F1 – F2, sa rovná rozdielu veľkosti sily F1 pôsobiacej na čelo myslenej valcovej trubice v smere pohybu a silyF2 , pôsobiacej na druhé jej čelo, proti smeru pohybu. Odtiaľto možno odvodiť, že rýchlosť prúdenia kvapaliny v potrubí dosahuje najväčšiu hodnotu v osi potrubia a zmenšuje sa so štvorcom vzdialenosti od steny potrubia.

Pokúsite sa o matematické modelovanie v programe IP Coach MODELOVANIE?>> >>
