第七章 大比例尺地形图及其测绘

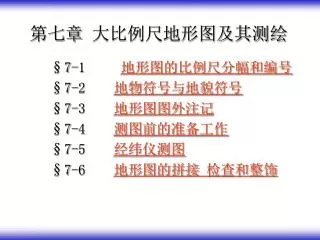

1. 第七章 大比例尺地形图及其测绘 §7-1 地形图的比例尺分幅和编号 §7-2 地物符号与地貌符号 §7-3 地形图图外注记 §7-4 测图前的准备工作 §7-5 经纬仪测图 §7-6 地形图的拼接 检查和整饰

2. 地物—地面人工建筑物，如房屋、道路、 农田、桥梁…… 地形 地貌—地面自然形态，如山脉、河流、 平原、洼地…… 一、 平面图、地形图 平面图：将地面上各种地物的平面位置按一定比例尺、用规定的符号和线条缩绘在图纸上，并注有代表性的高程点，这种图称为平面图。 地形图：如果既表示出各种地物，又用等高线表示出地貌，这种图称为（等高线）地形图。

3. 平面图 1:2000

4. 城市地形图 1:1000

5. 城市地形图 1:2000

6. 比例尺=图距/实距 二、地形图的比例尺 地形图上一段直线长度与地面上相应线段 的实际水平长度之比，称为地形图的比例尺。

7. （一）比例尺的表示方法 1．数字比例尺 l:500，l:1000，l:2O00 2．图示比例尺 最常见的图示比例尺为直线比例尺 优点：便于直接量取长度，并可减小 因图纸伸缩变形而引起的误差。

8. （二）地形图按比例尺分类 大比例尺图 l:500 、 l:1000 、 l:2000 、 l:5000、 l:1万 中比例尺图 1:2.5万、 1:5万、 1:10万 小比例尺图 l:20万、1:50万、l:l00万

9. (三)比例尺精度 人用肉眼能分辨的最小距离一般为0.1mm所以把图上0.1mm所表示的实地水平距离称为 比例尺精度，即0.1mm×M M—为比例尺分母 注：比例尺越大，其比例尺精度越高。 比例尺精度的概念，对测图和用图都有重要意义

10. 梯形分幅—按经纬线分幅 （中小比例尺) 分幅方法 矩形分幅—按坐标格网分幅 （大比例尺） 三、地形图的分幅与编号 分幅和编号的目的：便于管理和使用

11. （一）梯形分幅与编号 • 1:100万地形图的分幅与编号是梯形分幅与编 • 号的基础.按国际统一规定进行. • 1:100万地形图的分幅与编号方法: …… • 1:50万 1:25万 1:10万地形图的分幅与编号方法: • 1:5万 1:2.5万 1:1万地形图的分幅与编号方法: • 1:5000地形图的分幅与编号方法: ……

12. （二）矩形分幅与编号 图幅为矩形：50cm × 50cm，40cm× 50cm 或 40cm × 40cm， 基本方格： 10cm ×10cm 矩形分幅及面积

13. （三） 正方形分幅的编号方法 （1）图幅西南角坐标编号法 以每幅的图幅西南角坐标值x,y的千米数为该幅的编号. 1:5000坐标取至1km， 1：2000、1：1000取至 0.1km， 1：500取至0.01km 如编号: 3.0-1.5 2.5-2.5

14. （2）自然序数编号 带状或小面积测区，统一顺序编号 如下图 ××-15

15. （3）行列式编号 以代号（如A，B，C，…）的横行， 以阿拉伯数字为代号的纵列， 如下图A-4

16. （4）以最小比例尺图为基础分幅编号 基础图幅编号为西南角坐标，其后加罗马数字Ⅰ、Ⅱ、Ⅲ…

17. 返回 （5） 50cm×40cm矩形图幅的编号方法 50cm×40cm矩形图幅编号，用图幅西南角坐标x,y分别除以图廓x,y方向上的坐标差Δx,Δy,其前冠以测图比例尺分母加圆括号。

18. 一、地形图图式 • 为便于测图和用图，用各种符号将实地的地物和地貌在图上表示出来，这些符号总称为地形图图式(GB/t 7929-1995)。图式是由国家统一制定的，它是测绘和使用地形图的重要依据和标准 • 地形图图式制定原则： • 简明 象形 易于判读地物

20. 地形图图式的作用 • 地形图图式是地形图制图学的重要组成部分。 • 1、有助于“去粗取精”地把地表上最重要的信 • 息反映到图上去； • 2、有助于在有限的图面上多反映一些信息 • 3、有助于读图 • 4、有助于美化图面

21. 自然地物 地物分类 人工地物 二、地物符号 1.比例符号：轮廓较大，形状和大小可以按测图比例尺缩小，植被，土壤用符号，边界一般用虚线，房屋可注记结构和层次

22. 2.非比例符号 独立符号：具有特殊意义的地物,轮廓较小时,就采用统一尺寸,用规定的符号来表示。形状以读图方便为准专门设计符号的定位点：中心、底线的中点、底线拐点。

23. 3.半比例符号 一些线状地物，中心线位置（长度）按比例，宽度不按比例。

24. ４．地物注记 有些地物除了用相应的符号表示外，对于地物的性质、名称等在图上还需要用文字和数字加以注记，如房屋的结构和层数、地名、路名、单位名、等高线高程和散点高程以及河流的水深、流速等。

25. 三、地貌符号 地貌按其起伏变化的程度分为：平地、丘陵地、山地、高山地。 地形图上表示地貌的方法有多种，目前最常用的是等高线法。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注相应的符号。

27. 四、等高线 等高线的概念 等高线是地面上高程相等的相邻点所连成的闭合曲线。（光滑封闭）。水面静止的湖泊和池塘的水边线，实际上就是一条闭合的等高线。

28. 1.等高距h 相邻等高线之间的高差，称为等高线间隔或称等高距，一般用h表示。在同一幅地形图上，各处的等高距应当相同。(一般按图的比例尺和测区的地形类别选择基本等高距h的值) 地形类别

29. 2.等高线平距d、地面坡度i 相邻等高线之间的水平距离称为等高线平距，一般用d表示，它随着地面的起伏情况而改变， h与d的比值就是地面坡度i。 i大,等高线密，山陡：反之,i小,等高线稀，山平缓 坡度一般以百分率表示，向上为正，向下为负。 例如i = +5％，或i = -2％。

30. 3.等高线的种类 首曲线—按基本等高距描绘的等高线（0.15mm) 计曲线—为了便于计数每隔4条首曲线加粗一根 等高线并注记高程(0.3mm) 间曲线—为了较好地表示局部地区地形的细部， 以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线—为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)

31. ４．典型地貌的名称及等高线 地貌是地形图要表示的重要信息之一。地貌尽管千姿百态、错综复杂，但其基本形态可以归纳为几种典型地貌：如山头、山脊、山谷、山坡、鞍部、洼地、绝壁等

32. 1）山头和洼地

33. 2）山脊和山谷

34. ３）分水线和集水线

35. ４）鞍部 S S

36. 鞍部：两个山头之间是鞍部 ， 鞍部又是两个山谷的源头。

37. ５）绝壁和悬崖符号

38. ５、 等高线的特性 ①同一条等高线上各点的高程都相同; ②等高线是一条闭合曲线,不能中断,如果 不在同一幅图内闭合,则必定跨越邻幅或 许多幅图后闭合; ③等高线只有在绝壁或悬崖才会重合或相交;

39. 返回 ④等高线经过山脊或山谷时转变方向,因此,山脊线和山谷线应与转变方向处的等高线的切线垂直相交; ⑤在同一幅地形图上,等高线间隔应是相同的。因此,等高线平距大(等高线疏),表示地面坡度小(地形平坦)；等高线平距小(等高线密),表示地面坡度大(地形陡峻) 。

40. 一、 图名、图号 图名:本幅图的名称 图号:本幅图的编号 二、 接图表 说明本图幅与相邻图幅 的关系,以供索取相邻图幅 时使用图廓是图幅四周的范围线. 三、 图廓和坐标格网线 内图廓----分幅时的坐标格网线 图廓 外图廓----仅起装饰作用

41. 四 、投影方式 坐标系统 高程系统 投影方式：正投影方式 　　坐标系统：指该幅图是采用的坐标系统 高程系统：指该幅图是采用的高程基准

43. 返回 五、三北方向 线及坡度尺 梯形图幅的图廓有三层:内图廓 外图廓和分图廓。

44. 一、图纸准备 图纸选用：绘图纸（聚脂薄膜0.1毫米厚 ） 二、绘制坐标格网 规格：10cm× 10cm 精度：0.1毫米， 0.2毫米， 0.3毫米 1、对角线法

45. 2、坐标格网尺法 3、绘图仪法 4、格网检查与注记

46. 返回 三、展绘控制点：按（X Y H) 方法：使用展点板、展点仪、坐标格网尺法。 精度：距离检查，0.3毫米。 + 如：A(775.045, 568.213)

47. 一、图根控制：（加密控制点） 1、平面控制（图根导线、图根交会） 2、高程控制（图根水准、三角高程） 3、控制点（Xi,Yi,Hi) 平坦开阔地区图根点的密度

49. 二、碎部点的选择 碎部点：地物、地貌的特征点。 碎部测量：测定碎步点的平面位置和高程并按 测图比例尺缩绘在图纸上的工作。 (一)地物的特征点 特征点：指决定地物形状的地物轮廓线上的转折 点、交叉点、弯曲点及独立地物的中心 点等。如房角点、道路转折点、交叉点、 河岸线转弯点等 • 一般规定：主要地物凸凹部分在图上大于 • 0.4mm均要表示出来，小于0.4mm，可以 • 用直线连接。
