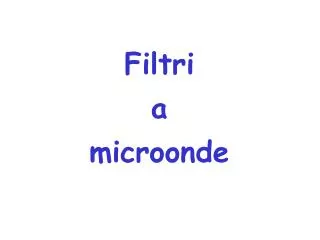

Filtri a microonde

Filtri a microonde. Esempio 1 (1/3). Si progetti un filtro passa basso massimamente piatto con: f C = 2 GHz A cdb = 3 dB A| f = 3 GHz  15 dB. Tipo di filtro: Butterworth. A CdB = 3 dB (K = 1) (' = 3 / 2 = 1.5  ' – 1 = 0.5 → A dB > 15 dB) N = 5.

Download Presentation

Filtri a microonde

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Filtri a microonde

  2. Esempio 1 (1/3) Si progetti un filtro passa bassomassimamente piatto con: • fC = 2 GHz Acdb = 3 dB • A|f = 3 GHz  15 dB • Tipo di filtro: Butterworth • ACdB = 3 dB (K = 1) (' = 3 / 2 = 1.5  ' – 1 = 0.5 → AdB > 15 dB) N = 5 • g0 = 1.0000g1 = 0.6180g2 = 1.6180g3 = 2.0000g4 = 1.6180g5 = 0.6180 g6 = 1.0000

  3. ' - 1 Butterworth 3 dB

  4. Esempio 1 (2/3) • Scegliamo circuito che inizia con C parallelo

  5. Esempio 1 (3/3)

  6. Risultati

  7. Risultati

  8. Esempio 2 (1/3) Confrontare la risposta del filtro precedente con quella di un filtro a ripple costante (3.0 dB) di pari ordine e con la stessa frequenza di taglio • Tipo di filtro: Chebyshev • Ripple = 3.0 dB (K = 1) N = 5 • g0 = 1.0000g1 = 3.4817g2 = 0.7618g3 = 4.5381g4 = 0.7618 g5 = 3.4817 g6 = 1.0000

  9. ' - 1 Chebyshev 3 dB

  10. Esempio 2 (2/3) • Scegliamo circuito che inizia con C parallelo

  11. Esempio 2 (3/3)

  12. Risultati

  13. Confronto tra i due filtri

  14. Esempio 3 (1/3) Si progetti un filtro passa banda che abbia: • una risposta a ripple costante di 0.5 dB • Tipo di filtro: Chebyshev •  = 100 MHz f1=950 MHz - f2=1050 MHz • F0 = 0,9987  1 GHz • A=15 dB per f=1.1 GHz -> f’ = 2 -> N=3 • g0 = 1.0000g1 = 1.5963g2 = 1.0967g3 = 1.5963 g4 = 1.0000

  15. ' - 1 Chebyshev 0.5 dB

  16. Esempio 3 (2/3) • Scegliamo circuito che inizia con L serie

  17. Esempio 3 (3/3)

  18. Risultati

  19. Risultati

  20. filtri su microstrisciaspecifiche di progetto • filtro passa basso • frequenza di taglio 4 GHz • Chebyshev 3 dB • N=3

  21. Stub serie Stub serie Stub parallelo

  22. Circuito Z = 50 Z = 50 R04003 da 254m

  23. 0 -10 DB(|S[2,1]|) distribuito -20 DB(|S[2,1]|) concentrato -30 -40 -50 0 5 10 15 20 Frequency (GHz) Risultati

  24. Filtro a Step

  25. Filtro a Step

  26. Risultati

  27. Filtri passa banda
