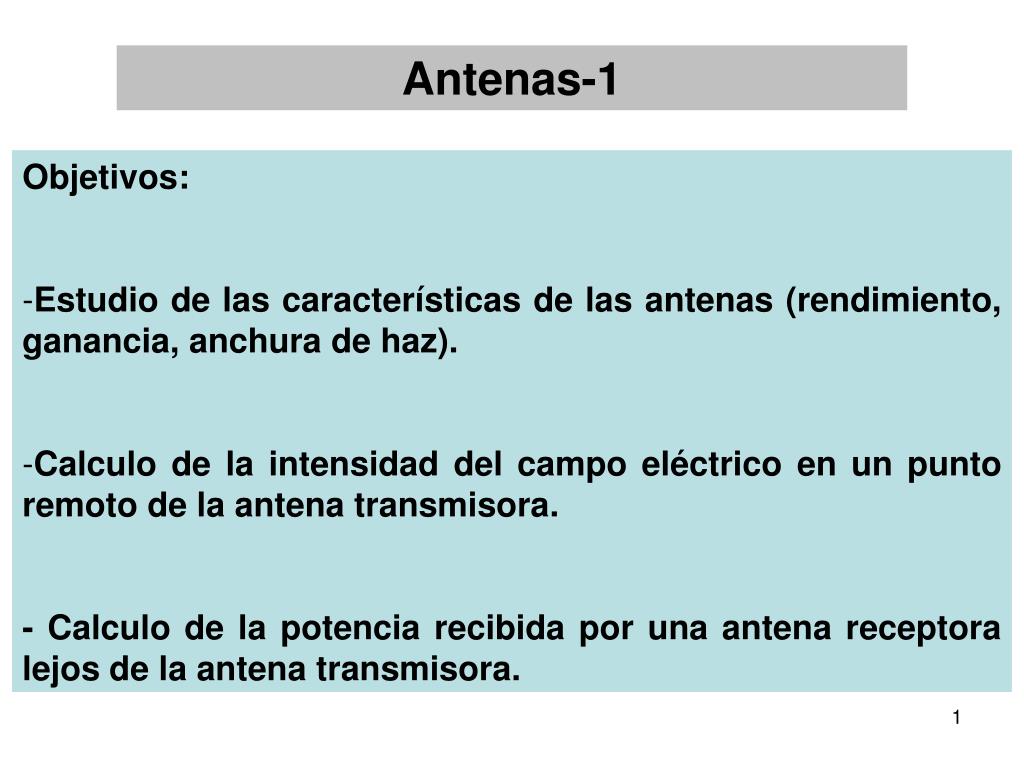

  1. Antenas-1 • Objetivos: • Estudio de las características de las antenas (rendimiento, ganancia, anchura de haz). • Calculo de la intensidad del campo eléctrico en un punto remoto de la antena transmisora. • - Calculo de la potencia recibida por una antena receptora lejos de la antena transmisora.

  2. Ondas E.M. Antena Transmisora Tx. Señal Antena Receptora Rx. Ondas E.M. Señal Concepto de las antenas

  3. Antenas Características del elemento radiante

  4. Propiedades generales de los campos electromagnétos en el espacio libre 1- Impedancia característica del medio Zo 2- Velocidad de la onda electromagnética vp Vp 3.108 m/seg.

  5. Ref p1 p2 Antena bajo estudio Antena receptora Ganancia de una antena

  6. Z θ Y φ X Diagramas de radiación de una antena Diagrama horizontal, θ = π/2 Diagrama vertical, φ = π/2

  7. Sistemas de medidas de las antenas

  8. Campo exterior (Outdoor)

  9. Campo interior (Indoor)

  10. Campo compacto interior (Indoor)

  11. Campo interior de medidas del campo cercano

  12. Anchura de haz El diagrama representa el lóbulo principal y dos lóbulos secundarios

  13. Anchura de haz El diagrama representa el lóbulo principal y cuatro lóbulos secundarios

  14. Diagrama de radiación de una antena isótropa

  15. Diagrama de radiación de una antena de GSM

  16. Control de Lóbulos Secundarios

  17. Distancias de medidas Para un error de 1 dB

  18. Dipolo Dipolo /2

  19. Dipolos colineales La impedancia efectiva de los dos dipolos es Ze = Z ant-Zm

  20. Dipolos enfrentados

  21. Array de 4 dipolos Antena bi-cónica

  22. Monopolo /4 Antenas Discone

  23. Rr 50 Ω Monoplo simple

  24. D  L Antena discone  (m) = 300/FL (MHz) D = 0,175  L = 0,250    30º

  25. Transmisor Receptor Exponente de propagación = 2 propagación en el espacio libre Requisitos para la propagación en el espacio libre para enlaces terrestres 1- Corta distancia entre el transmisor y el receptor (menor que 30 km). 2- Antenas con una altura mayor que 100m para enlaces terrestres.

  26. Antena isótropa Otras antenas Campo eléctrico en condiciones de espacio libre-1 e = Campo eléctrico p = potencia transmitida d = distancia entre el transmisor y el receptor gant = ganancia de la antena transmisora pire = potencia isótropa radiada equivalente (W) o (mW) PIRE = Potencia Isótropa Radiada Equivalente (dBW) o (dBm)

  27. Campo eléctrico en condiciones de espacio libre-2 Dipolo elemental Dipolo en /2

  28. Campo eléctrico en condiciones de espacio libre-3 Monopolo en /4 Monopolo corto Otras antenas con potencia pra pra = potencia radiada aparente (W) o (mW) PRA = Potencia Radiada Aparente (dBW) o (dBmW = dBm)

  29. Potencia recibida es la densidad del flujo de potencia recibida seq es la superficie equivalente de la antena receptora

  30. Taper en Antenas
