Presentation Transcript
slide3
فهرست

مودم وايمکس

Outdoor CPE

چند نکته

نحوه ورود

System

WiMAX

Security

slide4

مودم وايمکس

CPE (Customer Provided Equipment / Customer Premises Equipment): انتهايی ترين نقطه شبکه از ديد شرکت تاميين کننده وايمکس که در محل دلخواه مشترک نصب می شود و مرز ميان شبکه شرکت و مشترک است.

slide6

چند نکته

  • اين راهنما جهت تنظيم سرويس های عمومی بوده و تنظيم مودم برای سرويس های خاص متفاوت می باشد.
  • از نظر فنی احتمال تداخل عملکرد مودم دارای تنظيمات مناسب برای کاربران عمومی با ديگر تجهيزات شبکه مورد استفاده کاربران خاص وجود دارد لذا جهت نصب مودم در موارد ديگر هماهنگی با مسوول شبکه و ... ضروری است.
  • مسووليت اعمال تنظيمات لازم ديگر تجهيزات شبکه داخلی کاربر جهت ارتباط صحيح با مودم وايمکس به عهده خود کاربر می باشد.
  • مسووليت برطرف نمودن مشکلات شبکه داخلی کاربر اعم از تداخل عملکرد و ... که به علت عدم اطلاع صحيح کاربر از وضعيت شبکه داخلی خود پديد آيد به عهده خود کاربر می باشد.
slide7

نحوه ورود

آدرس192.168.0.10را در Internet Explorerوارد کنيد

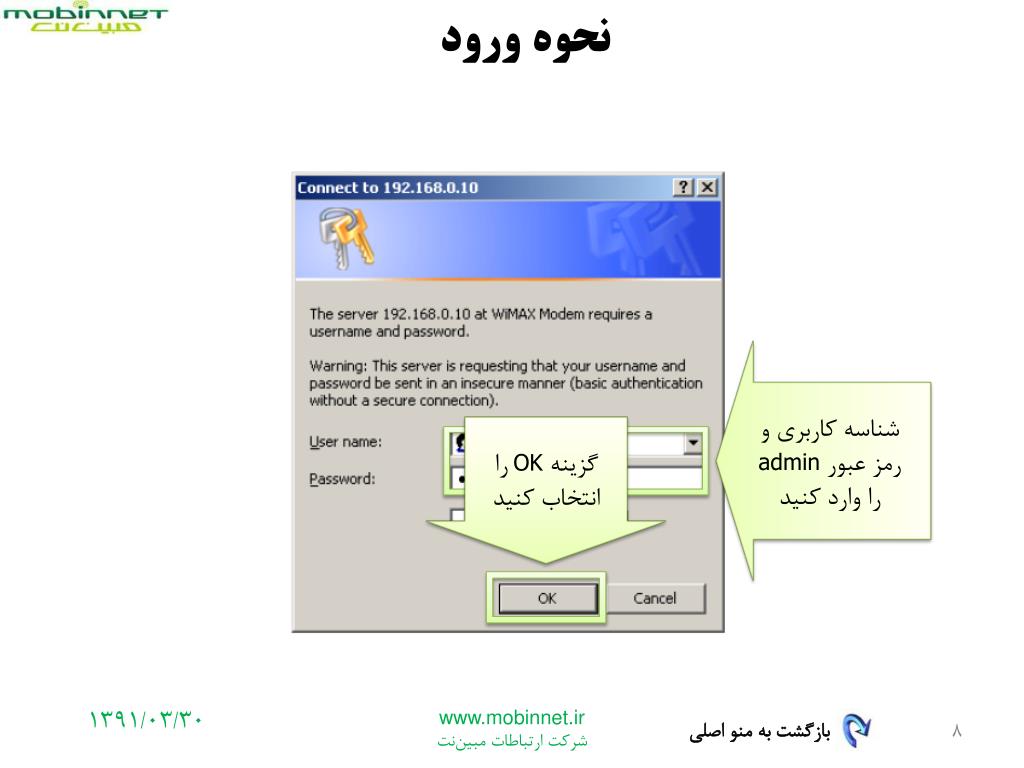

slide8

نحوه ورود

شناسه کاربری و رمز عبور adminرا وارد کنيد

گزينه OKرا انتخاب کنيد

slide9

System

گزينه Systemرا انتخاب کنيد

گزينه Working Modeرا انتخاب کنيد

حالت کارکرد را بر روی Route تنظيم کنيد

slide10

System

گزينه Connection Setupرا انتخاب کنيد

اين تنظيمات به صورت پيش فرض قرار دارند

slide11

WiMAX

فرکانس مبين نت: (3449000،3459000،3549000،3559000)

گزينه WiMAX را انتخاب کنيد

FTT Sizeرا بر روی 1024تنظيم کنيد

گزينه Add Entryرا انتخاب کنيد

پهنای باند را روی 10000تنظيم کنيد

فرکانسهای مربوط به شرکت مبين نت را وارد کنيد. اين کار به صورت تک تک می باشد

slide12

WiMAX

در جدول Scanning Listکليه مداخل اضافه جدول که دارای FTT Size، پهنای باند و يا فرکانسی غير از موارد اشاره شده می باشد را با استفاده از کليد Remove Entryحذف نماييد تا تنها مداخل مشخص شده در شکل باقی بماند.

slide13

Security

گزينه PKMرا انتخاب کنيد

گزينه Security را انتخاب کنيد

اين گزينه را بدون تغيير در حالت پيش فرض قرار دهيد

در صورت عدم اطلاع و يا فراموشی شناسه کاربری و رمز عبور با شرکت ارتباطات مبين نت تماس بگيريد

شناسه کاربری و رمز عبور را وارد نماييد

مقدار اين پارامتر WANPortMAC@mobinnet.net

می باشد

گزينه Save Settingرا انتخاب کنيد
