輸入和輸出：與使用者溝通

1. 輸入和輸出：與使用者溝通 第五章

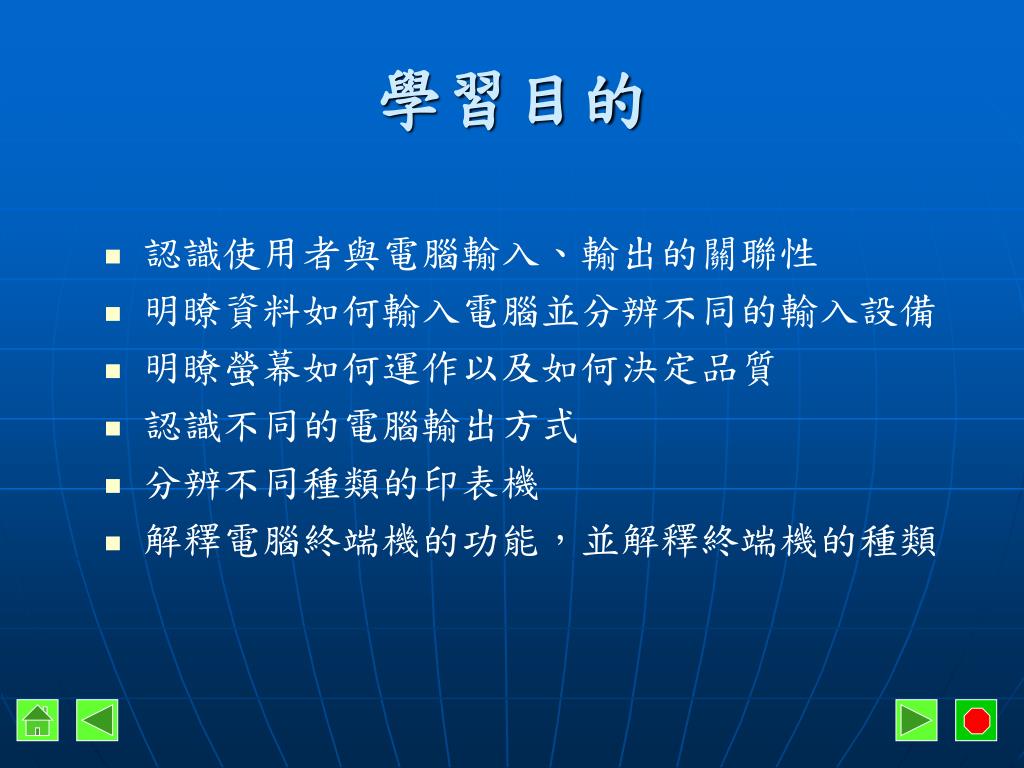

2. 學習目的 • 認識使用者與電腦輸入、輸出的關聯性 • 明瞭資料如何輸入電腦並分辨不同的輸入設備 • 明瞭螢幕如何運作以及如何決定品質 • 認識不同的電腦輸出方式 • 分辨不同種類的印表機 • 解釋電腦終端機的功能，並解釋終端機的種類

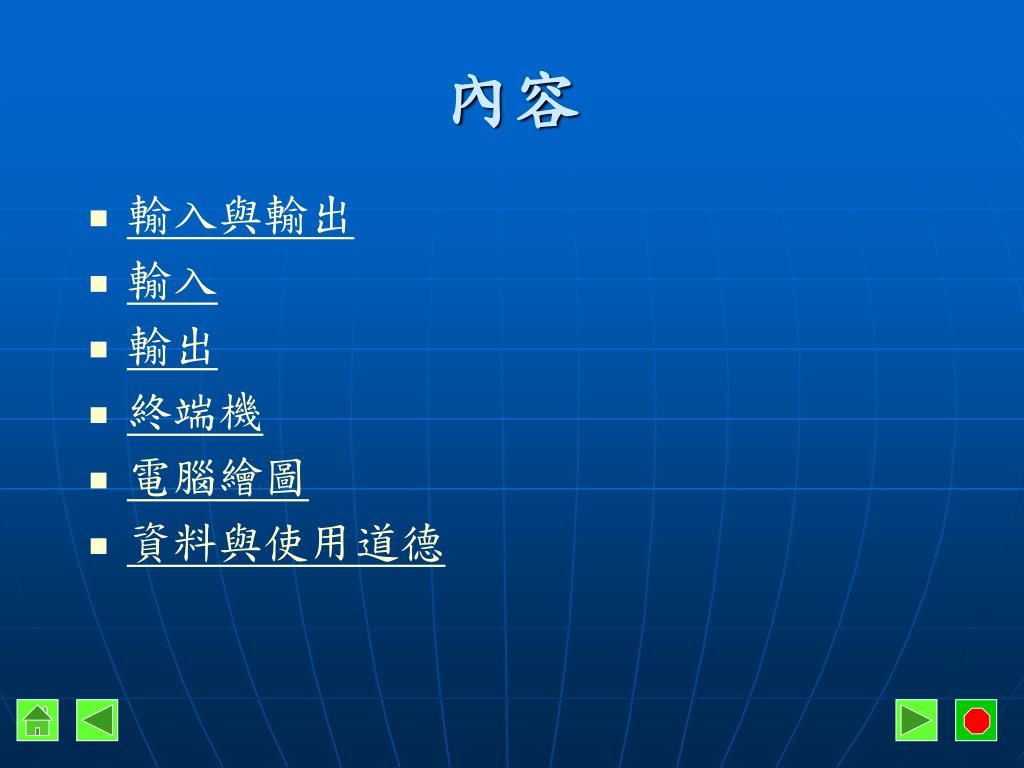

3. 內容 • 輸入與輸出 • 輸入 • 輸出 • 終端機 • 電腦繪圖 • 資料與使用道德

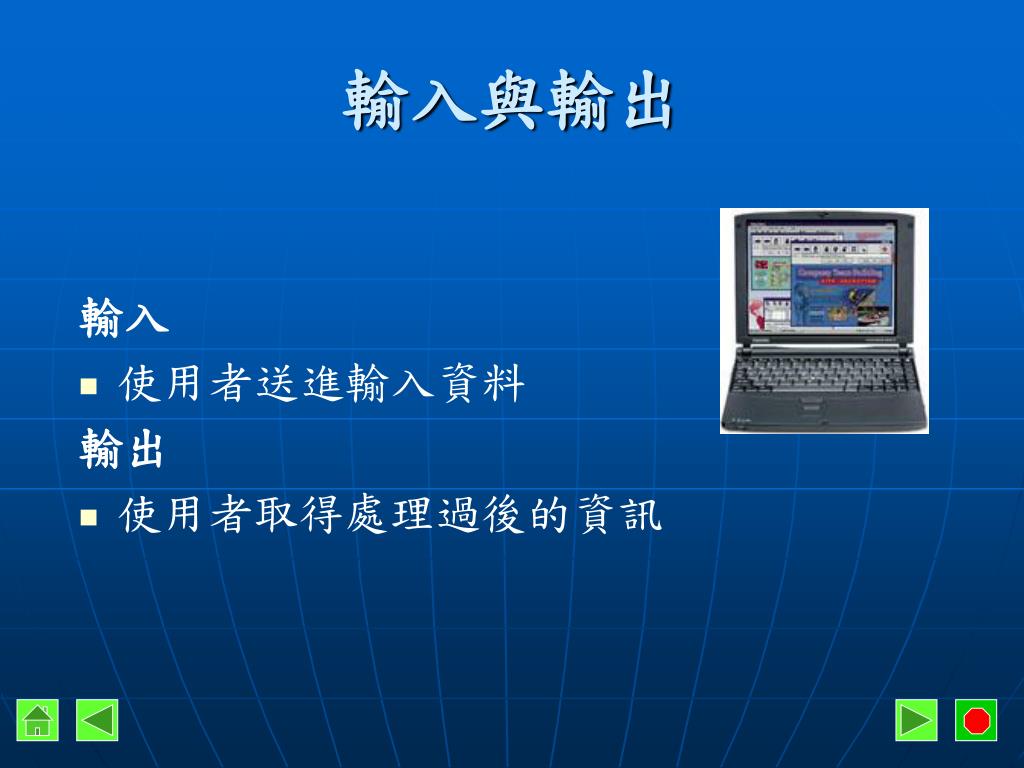

4. 輸入與輸出 輸入 • 使用者送進輸入資料 輸出 • 使用者取得處理過後的資訊

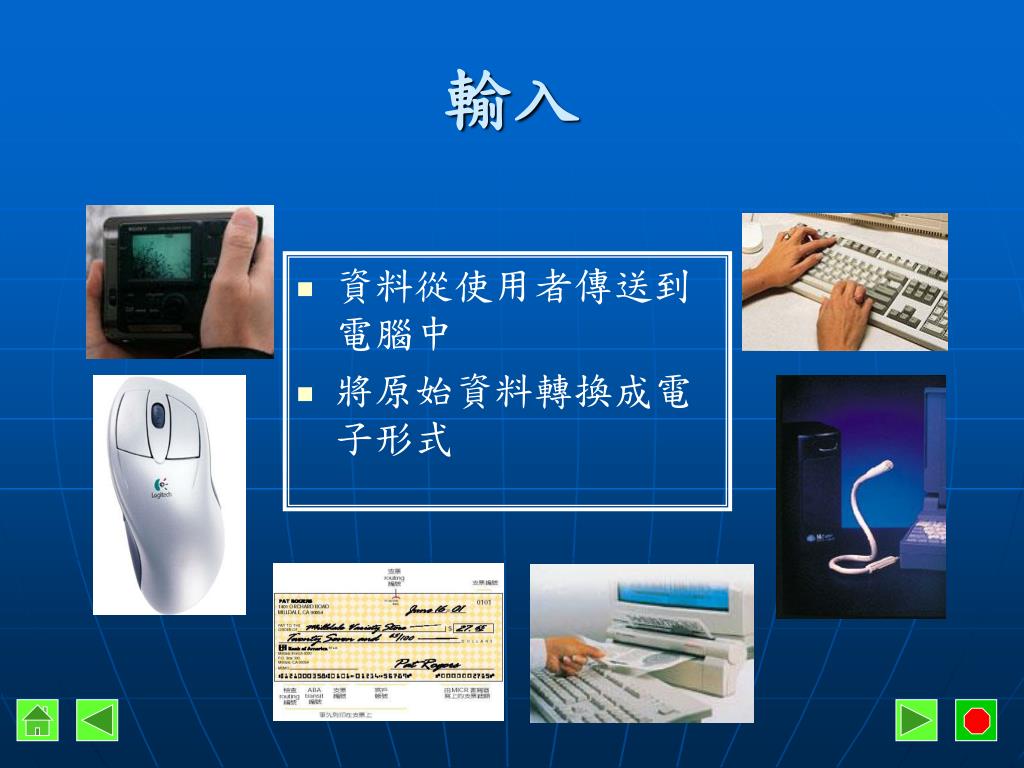

5. 輸入 • 資料從使用者傳送到電腦中 • 將原始資料轉換成電子形式

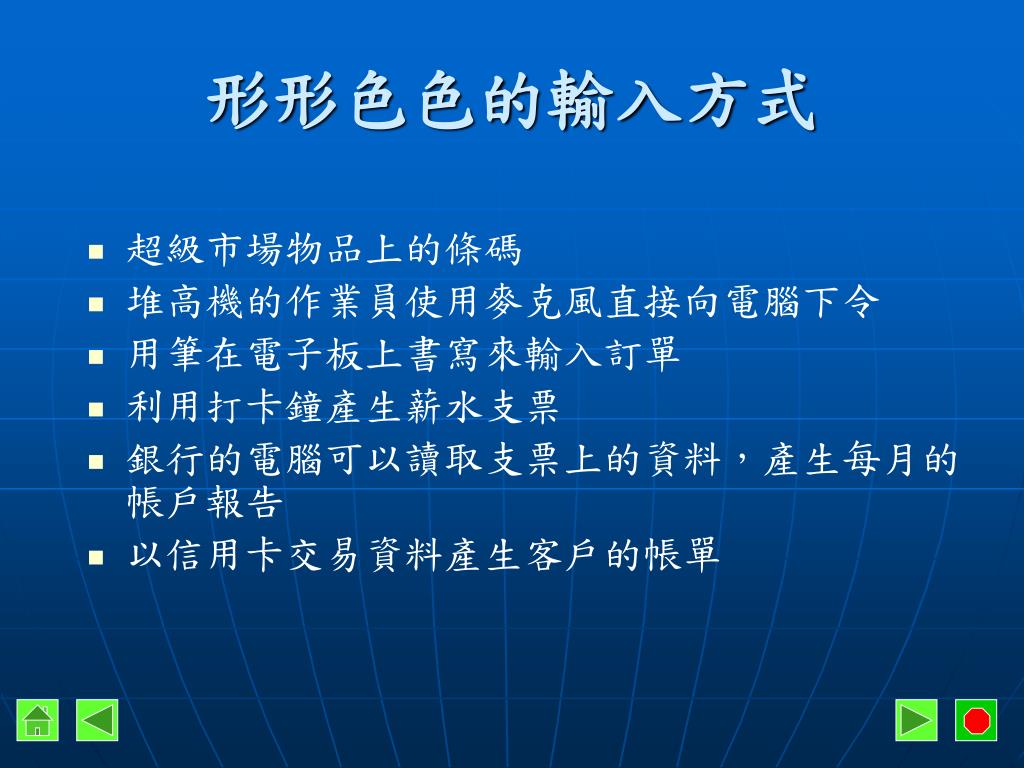

6. 形形色色的輸入方式 • 超級市場物品上的條碼 • 堆高機的作業員使用麥克風直接向電腦下令 • 用筆在電子板上書寫來輸入訂單 • 利用打卡鐘產生薪水支票 • 銀行的電腦可以讀取支票上的資料，產生每月的帳戶報告 • 以信用卡交易資料產生客戶的帳單

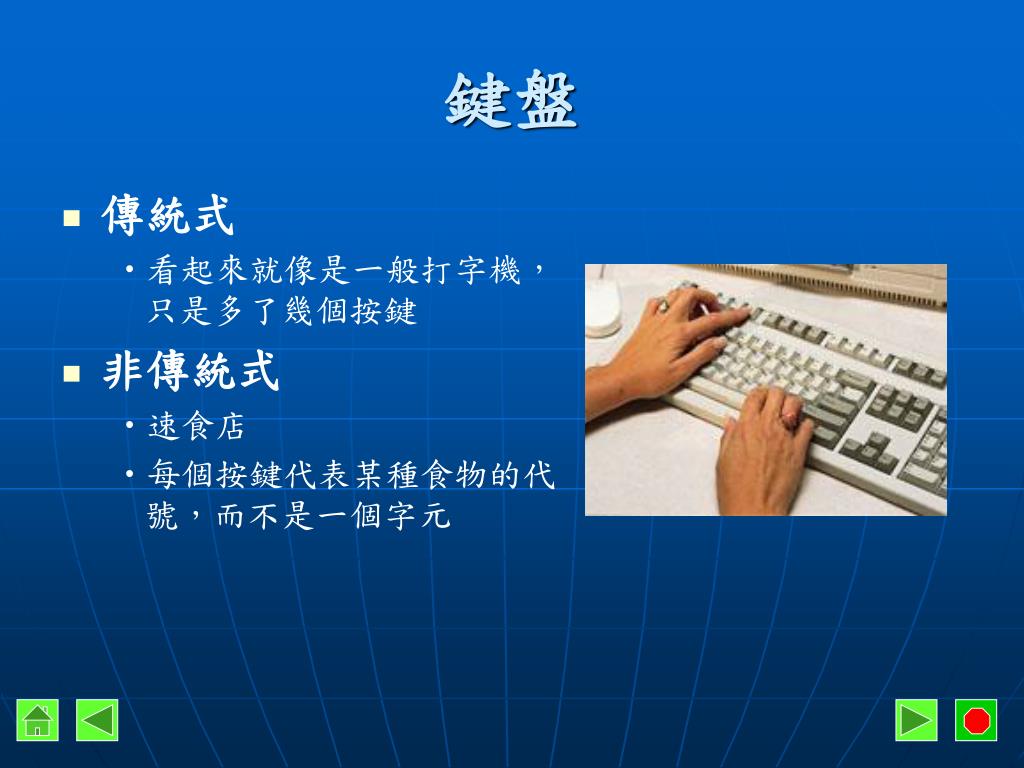

7. 鍵盤 • 傳統式 • 看起來就像是一般打字機，只是多了幾個按鍵 • 非傳統式 • 速食店 • 每個按鍵代表某種食物的代號，而不是一個字元

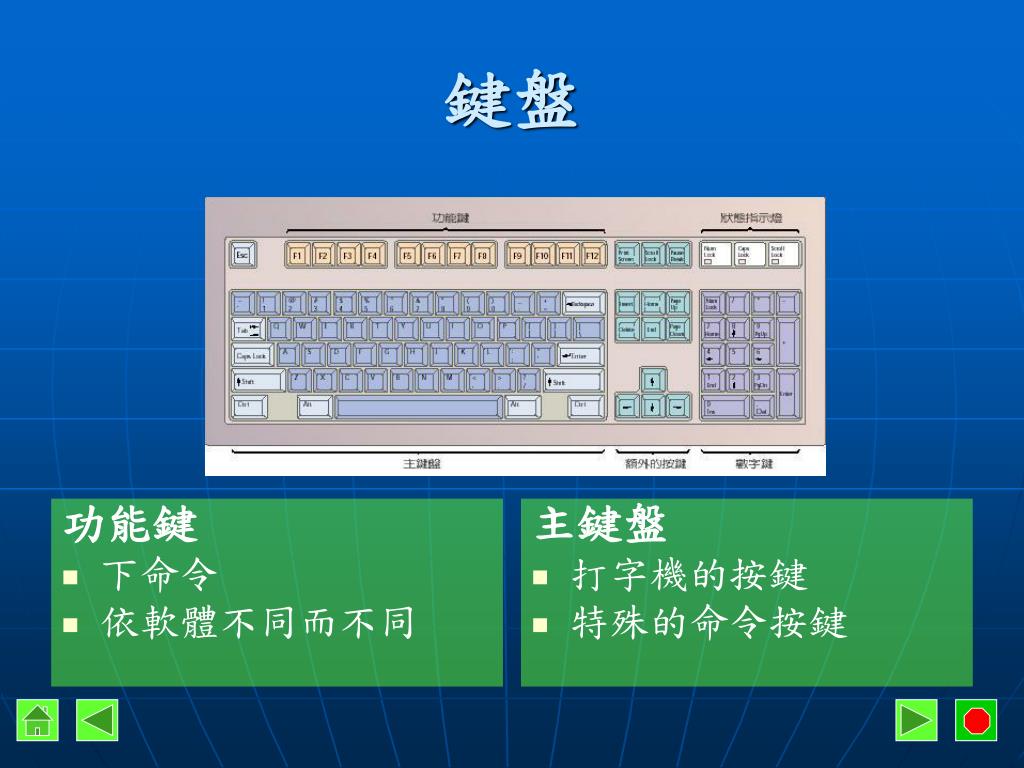

8. 功能鍵 下命令 依軟體不同而不同 主鍵盤 打字機的按鍵 特殊的命令按鍵 鍵盤

9. 鍵盤 • 數字鍵 • Num Lock –開關切換 • On –數值資料 & 數學符號 • Off –移動游標 • 游標移動按鍵

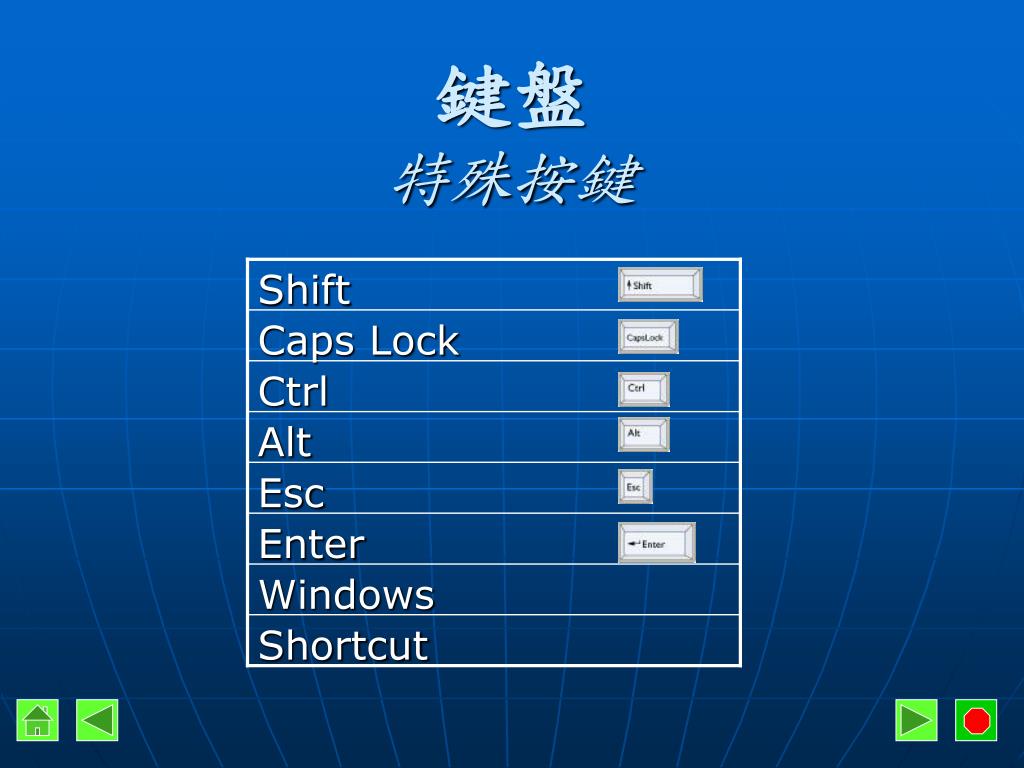

10. Shift Caps Lock Ctrl Alt Esc Enter Windows Shortcut 鍵盤特殊按鍵

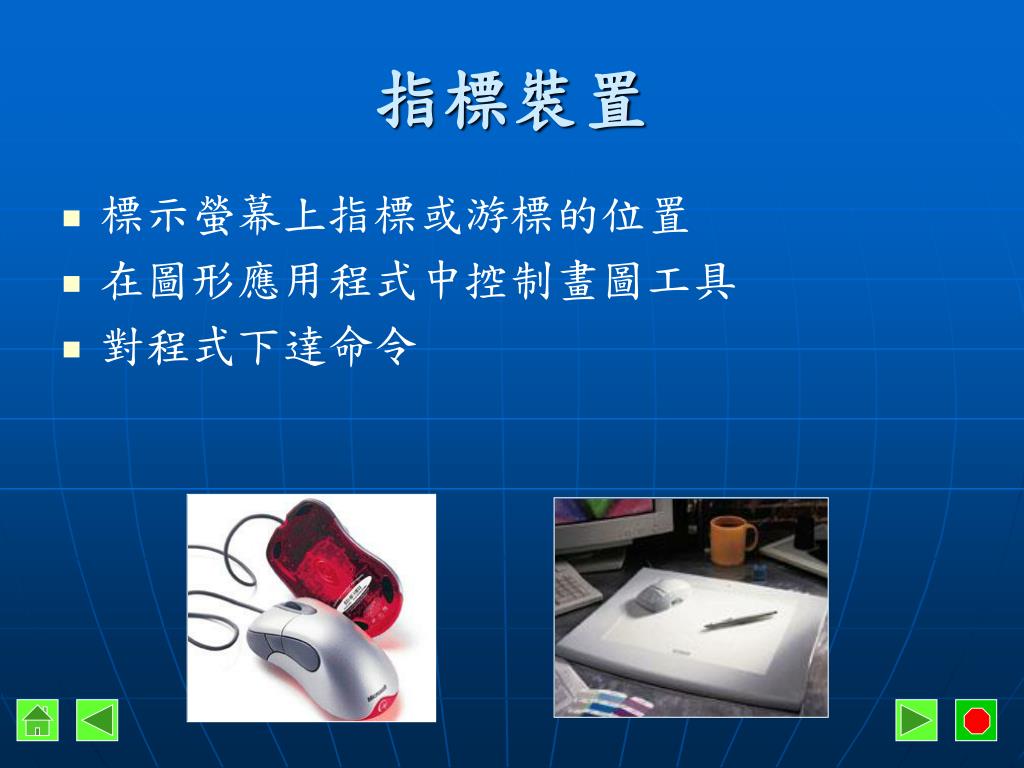

11. 指標裝置 • 標示螢幕上指標或游標的位置 • 在圖形應用程式中控制畫圖工具 • 對程式下達命令

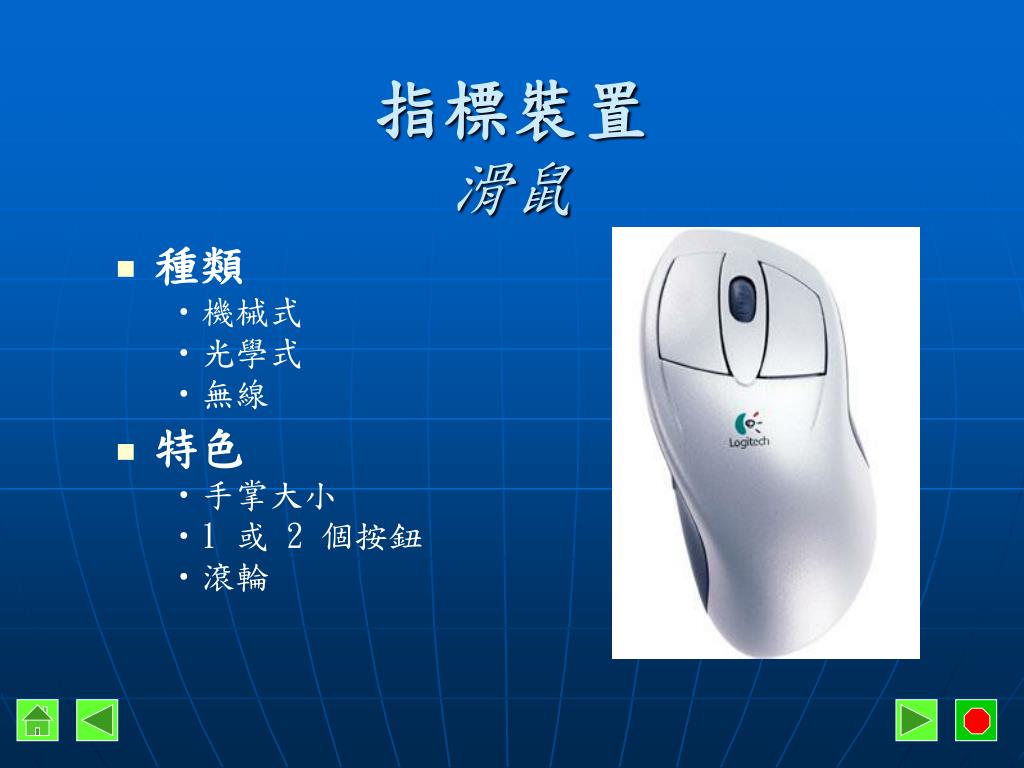

12. 指標裝置滑鼠 • 種類 • 機械式 • 光學式 • 無線 • 特色 • 手掌大小 • 1 或 2 個按鈕 • 滾輪

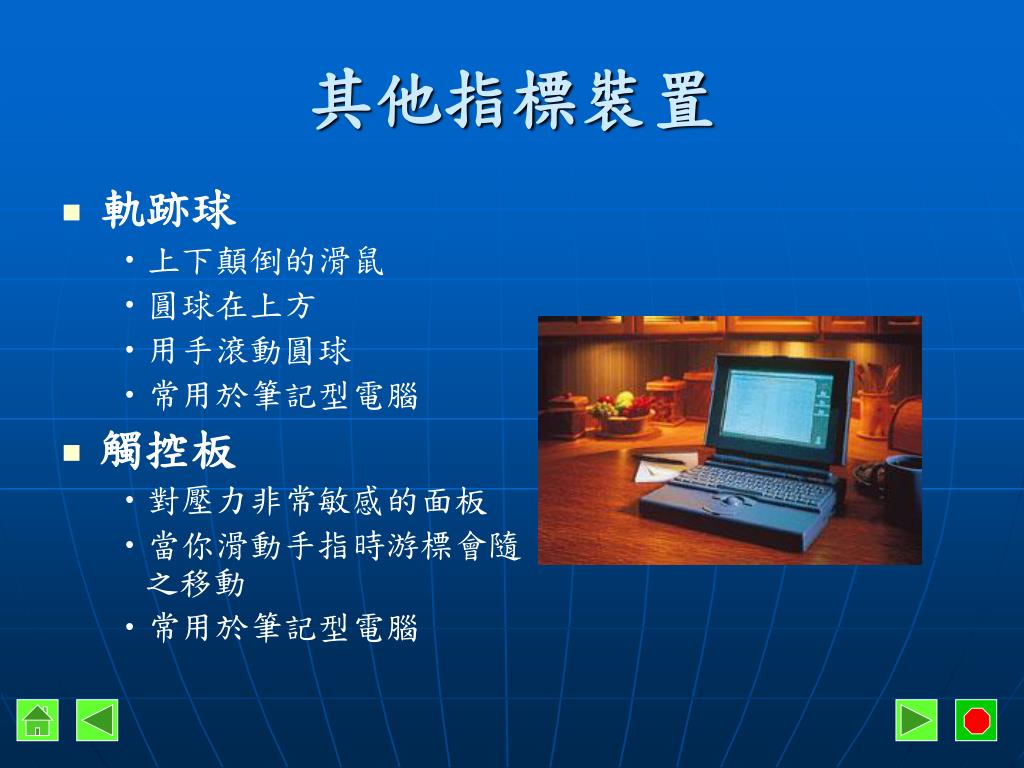

13. 其他指標裝置 • 軌跡球 • 上下顛倒的滑鼠 • 圓球在上方 • 用手滾動圓球 • 常用於筆記型電腦 • 觸控板 • 對壓力非常敏感的面板 • 當你滑動手指時游標會隨之移動 • 常用於筆記型電腦

14. 其他指標裝置 指標桿 • 壓力感應裝置 • 裝在鍵盤中央的G和H鍵之間 • 壓下它的其中一邊會使得指標往那個方向一直移動 搖桿 • 是個短桿 • 手握式 • 移動的距離及速度控制了螢幕上指標的位置

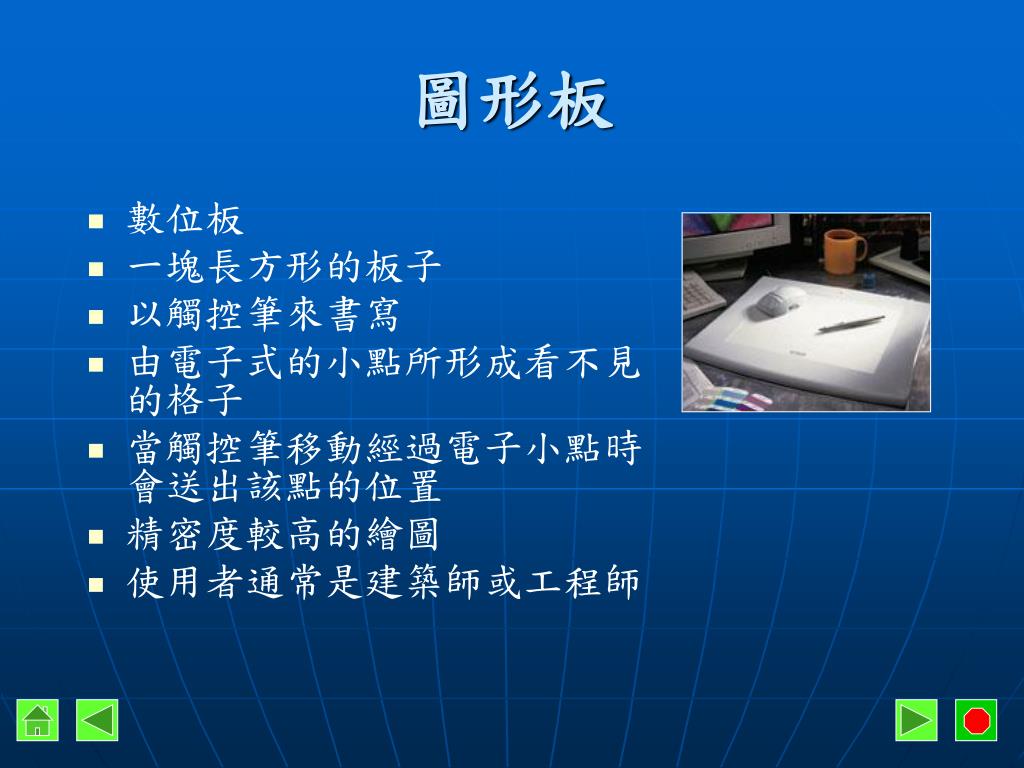

15. 圖形板 • 數位板 • 一塊長方形的板子 • 以觸控筆來書寫 • 由電子式的小點所形成看不見的格子 • 當觸控筆移動經過電子小點時會送出該點的位置 • 精密度較高的繪圖 • 使用者通常是建築師或工程師

16. 觸控螢幕 • 人們直接在螢幕上指出他要的選擇 • 種類 • 螢幕周圍會發射出水平和垂直的光線在螢幕上相交互錯 • 感應手指的壓力 • 用光筆來指出位置

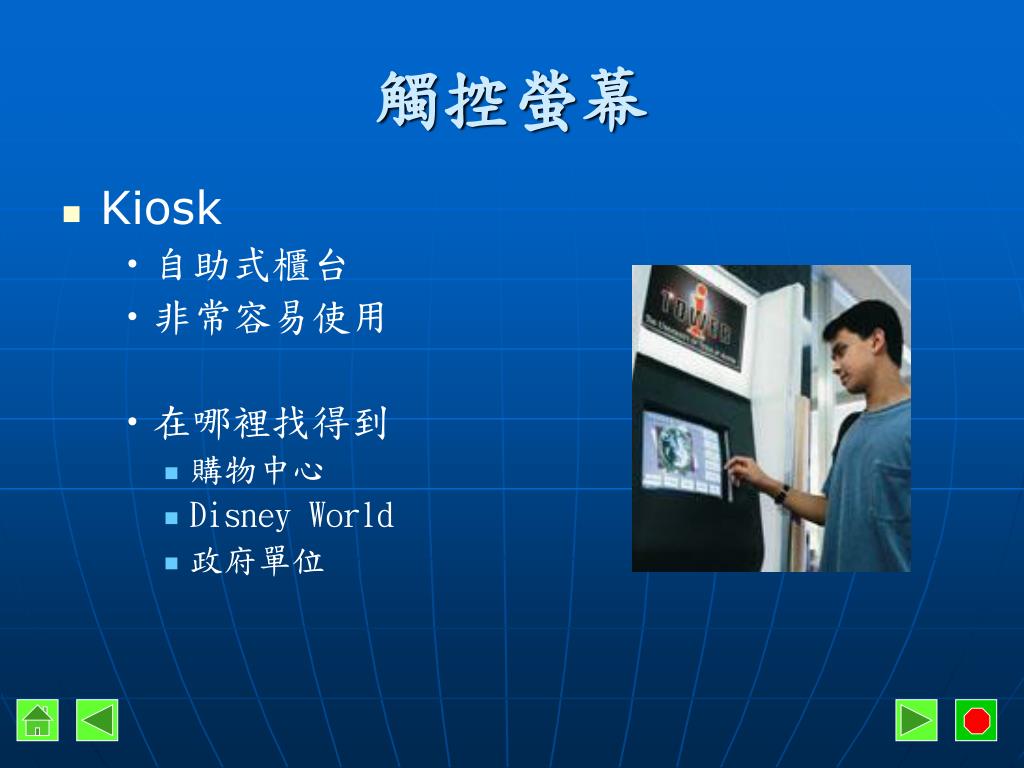

17. 觸控螢幕 • Kiosk • 自助式櫃台 • 非常容易使用 • 在哪裡找得到 • 購物中心 • Disney World • 政府單位

18. 筆式計算裝置 • 小型的掌上型裝置 • 使用電子筆(stylus) • 指出位置的指標 • 以手寫方式輸入 • 個人數位助理(Personal Digital Assistants，PDA)

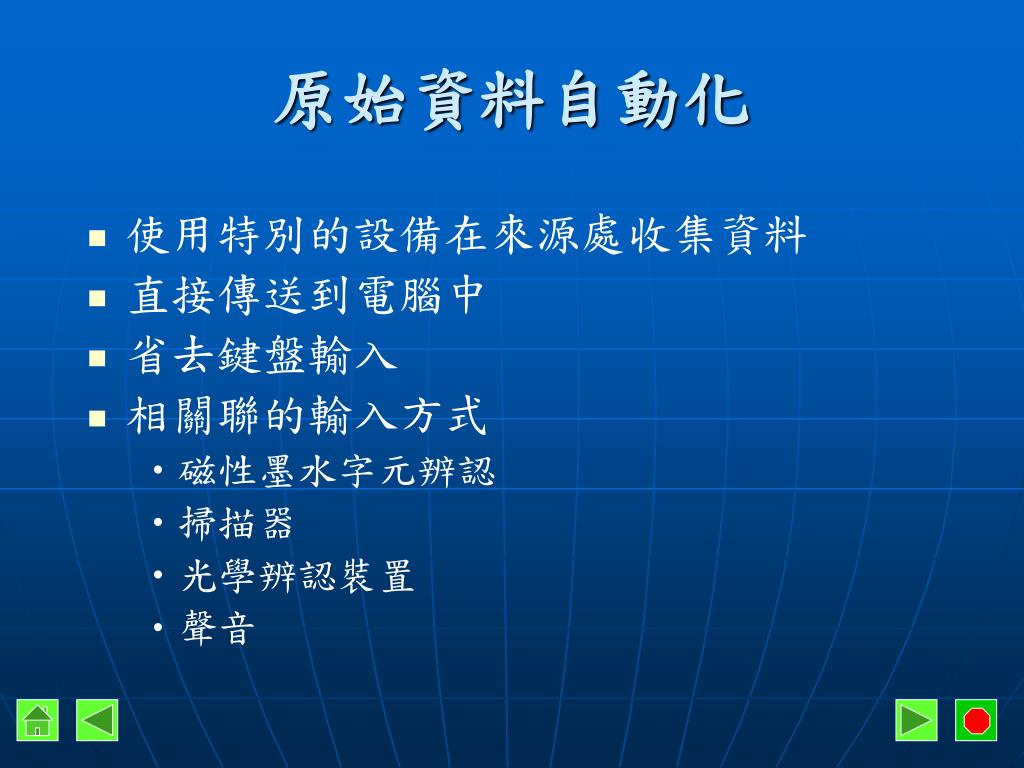

19. 原始資料自動化 • 使用特別的設備在來源處收集資料 • 直接傳送到電腦中 • 省去鍵盤輸入 • 相關聯的輸入方式 • 磁性墨水字元辨認 • 掃描器 • 光學辨認裝置 • 聲音

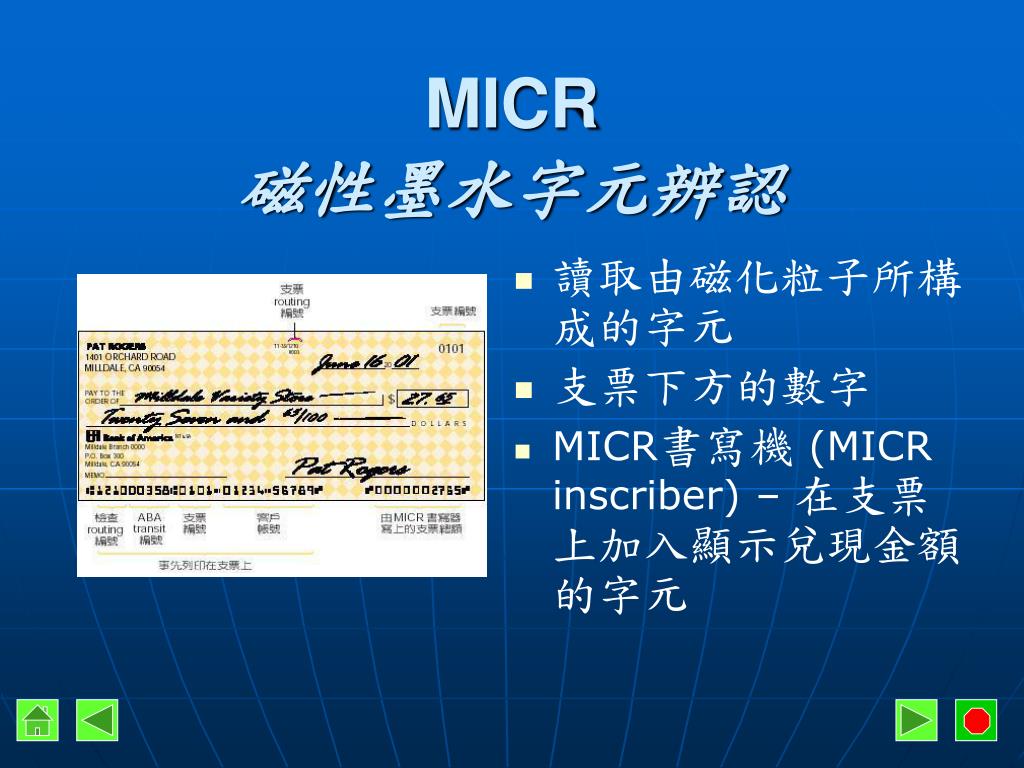

20. MICR磁性墨水字元辨認 • 讀取由磁化粒子所構成的字元 • 支票下方的數字 • MICR書寫機(MICR inscriber)– 在支票上加入顯示兌現金額的字元

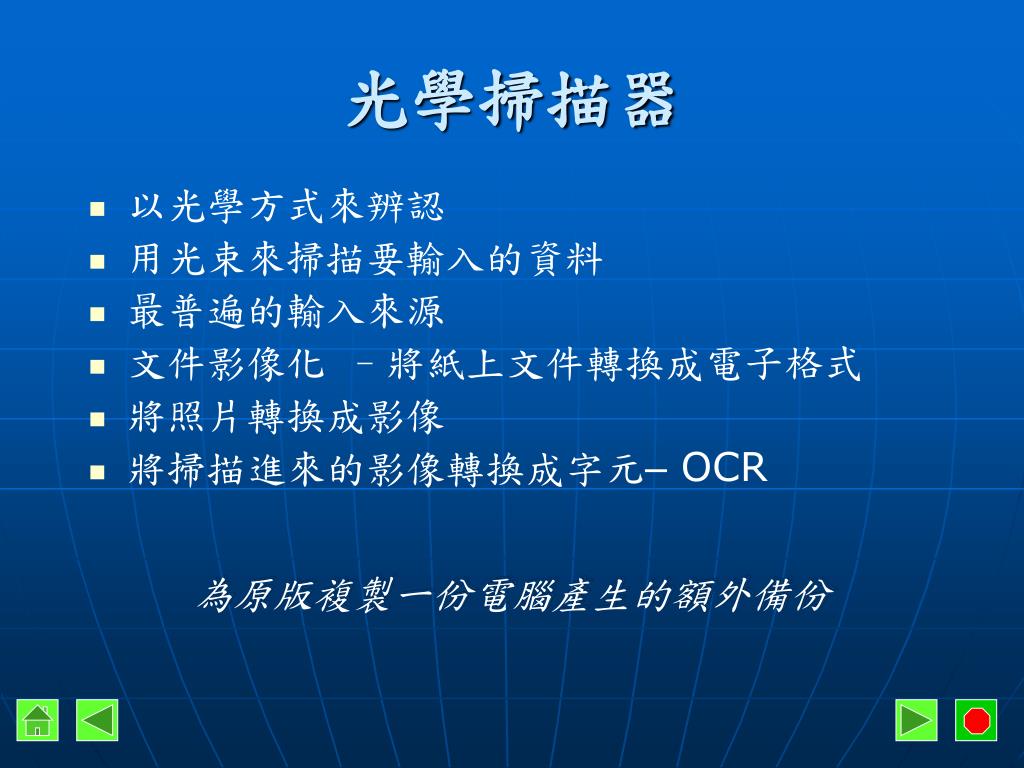

21. 光學掃描器 • 以光學方式來辨認 • 用光束來掃描要輸入的資料 • 最普遍的輸入來源 • 文件影像化 –將紙上文件轉換成電子格式 • 將照片轉換成影像 • 將掃描進來的影像轉換成字元– OCR 為原版複製一份電腦產生的額外備份

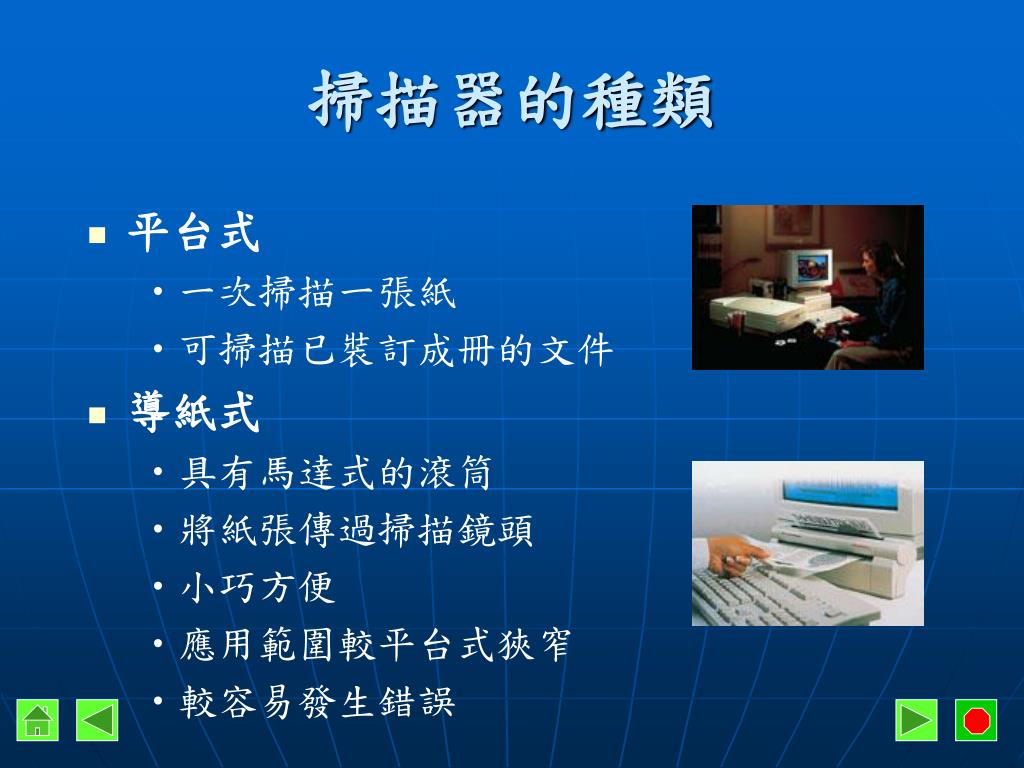

22. 掃描器的種類 • 平台式 • 一次掃描一張紙 • 可掃描已裝訂成冊的文件 • 導紙式 • 具有馬達式的滾筒 • 將紙張傳過掃描鏡頭 • 小巧方便 • 應用範圍較平台式狹窄 • 較容易發生錯誤

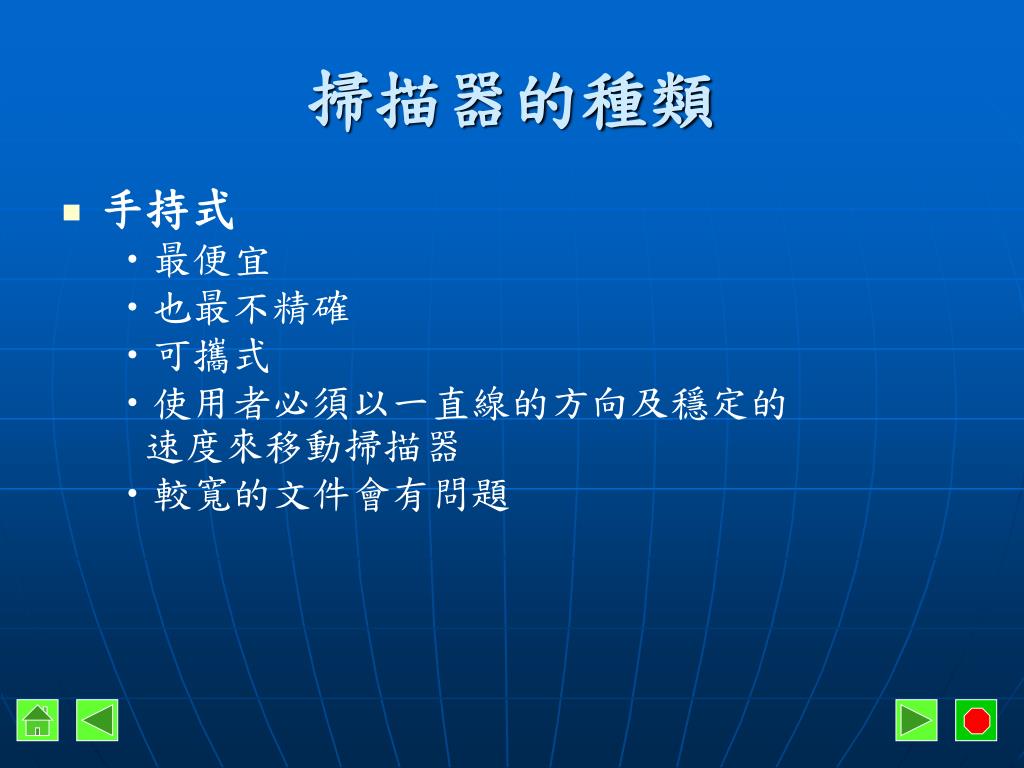

23. 掃描器的種類 • 手持式 • 最便宜 • 也最不精確 • 可攜式 • 使用者必須以一直線的方向及穩定的速度來移動掃描器 • 較寬的文件會有問題

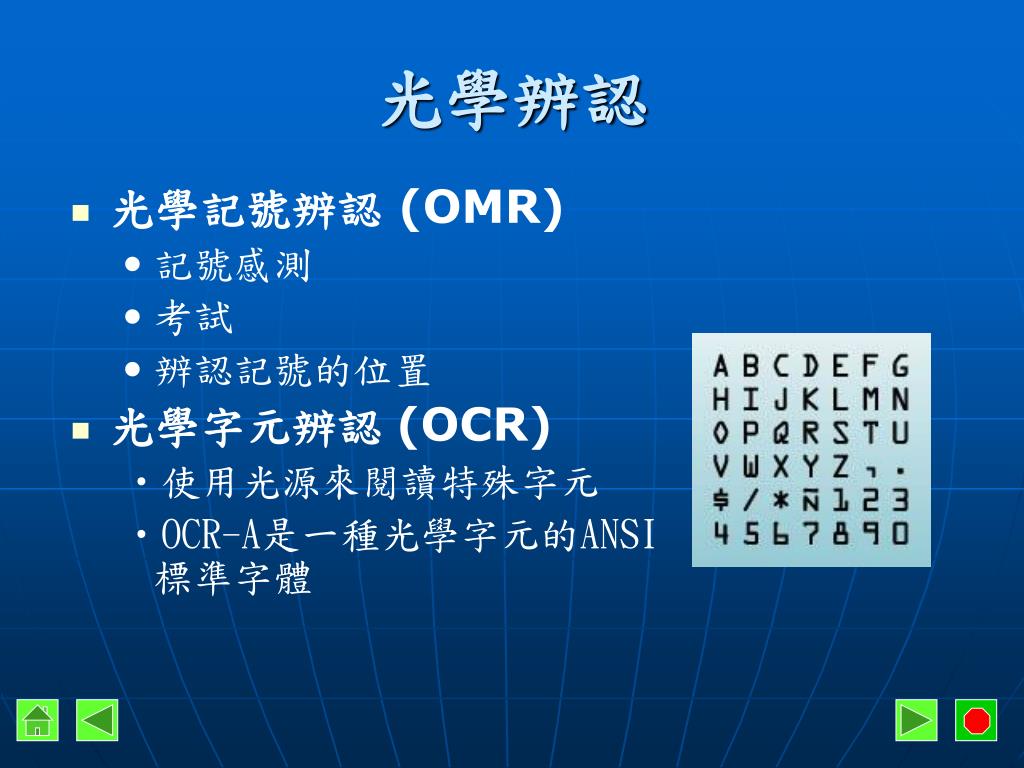

24. 光學辨認 • 光學記號辨認(OMR) • 記號感測 • 考試 • 辨認記號的位置 • 光學字元辨認(OCR) • 使用光源來閱讀特殊字元 • OCR-A是一種光學字元的ANSI標準字體

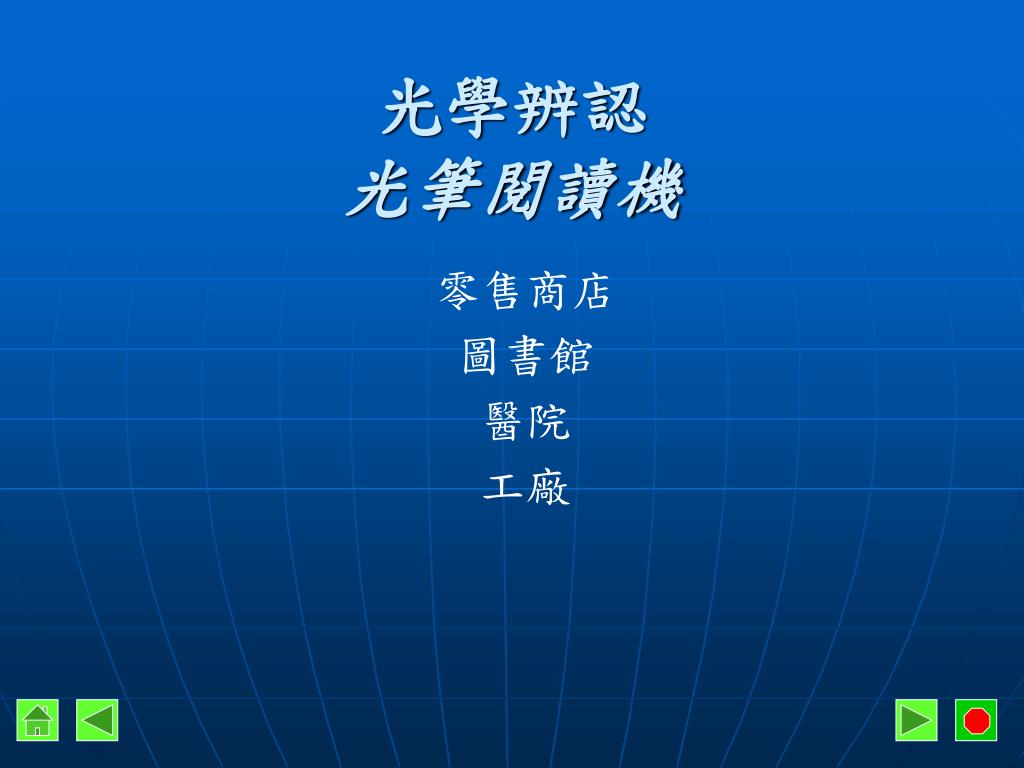

25. 光學辨認光筆閱讀機 零售商店 圖書館 醫院 工廠

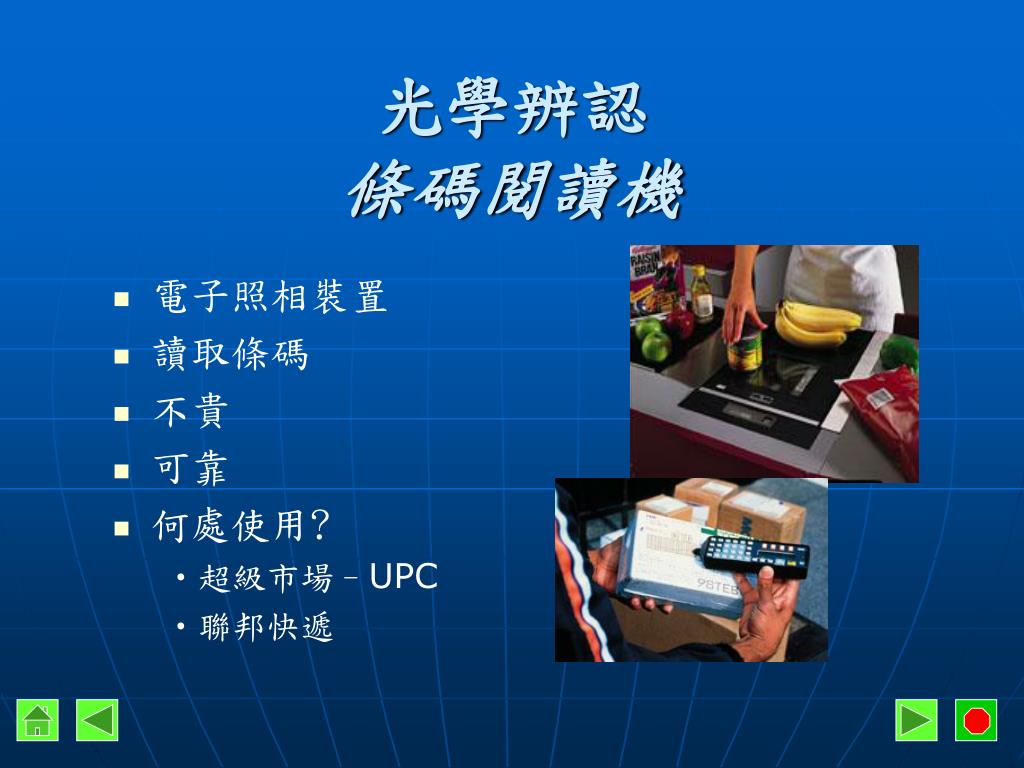

26. 光學辨認條碼閱讀機 • 電子照相裝置 • 讀取條碼 • 不貴 • 可靠 • 何處使用? • 超級市場–UPC • 聯邦快遞

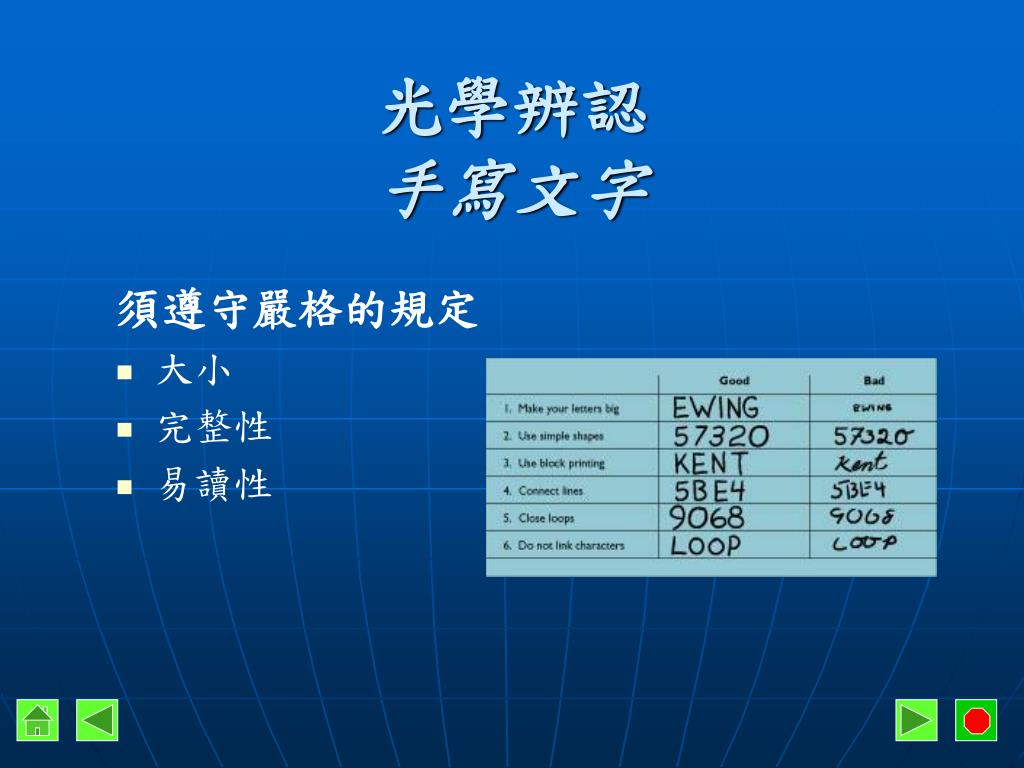

27. 光學辨認手寫文字 須遵守嚴格的規定 • 大小 • 完整性 • 易讀性

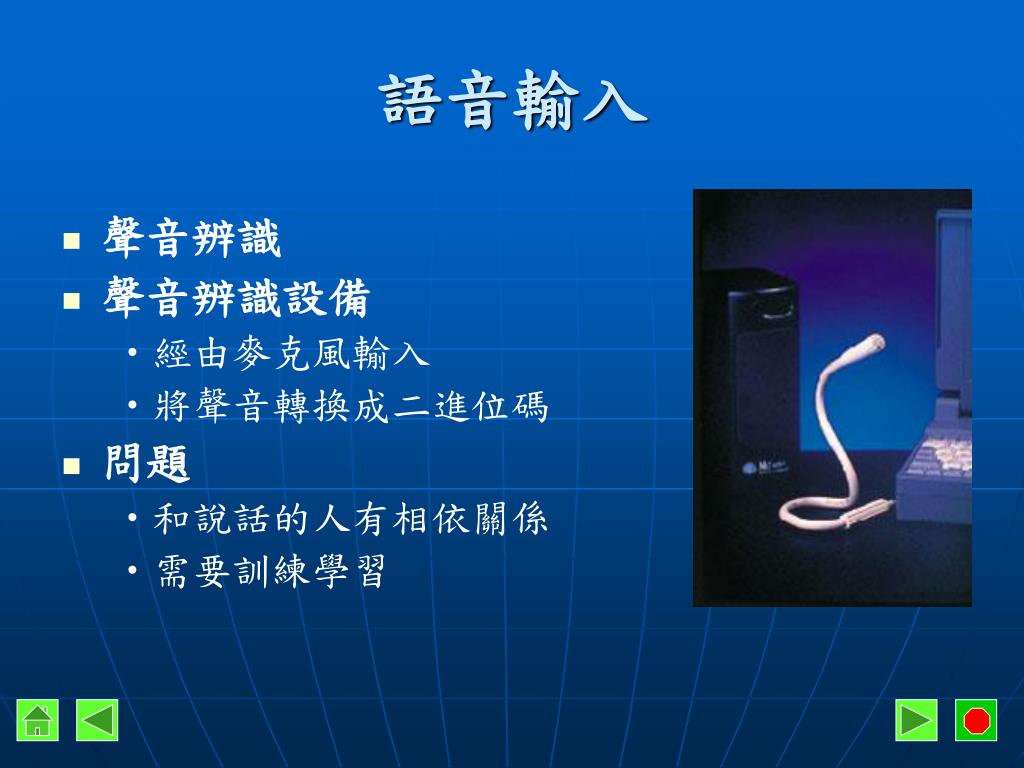

28. 語音輸入 • 聲音辨識 • 聲音辨識設備 • 經由麥克風輸入 • 將聲音轉換成二進位碼 • 問題 • 和說話的人有相依關係 • 需要訓練學習

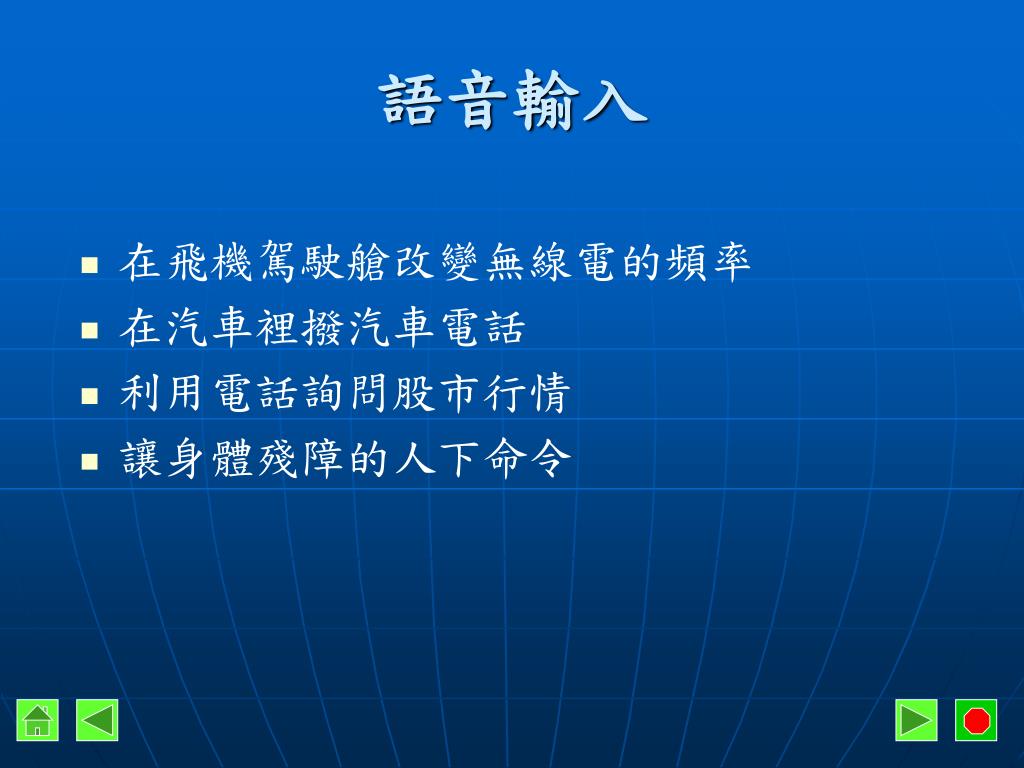

29. 語音輸入 • 在飛機駕駛艙改變無線電的頻率 • 在汽車裡撥汽車電話 • 利用電話詢問股市行情 • 讓身體殘障的人下命令

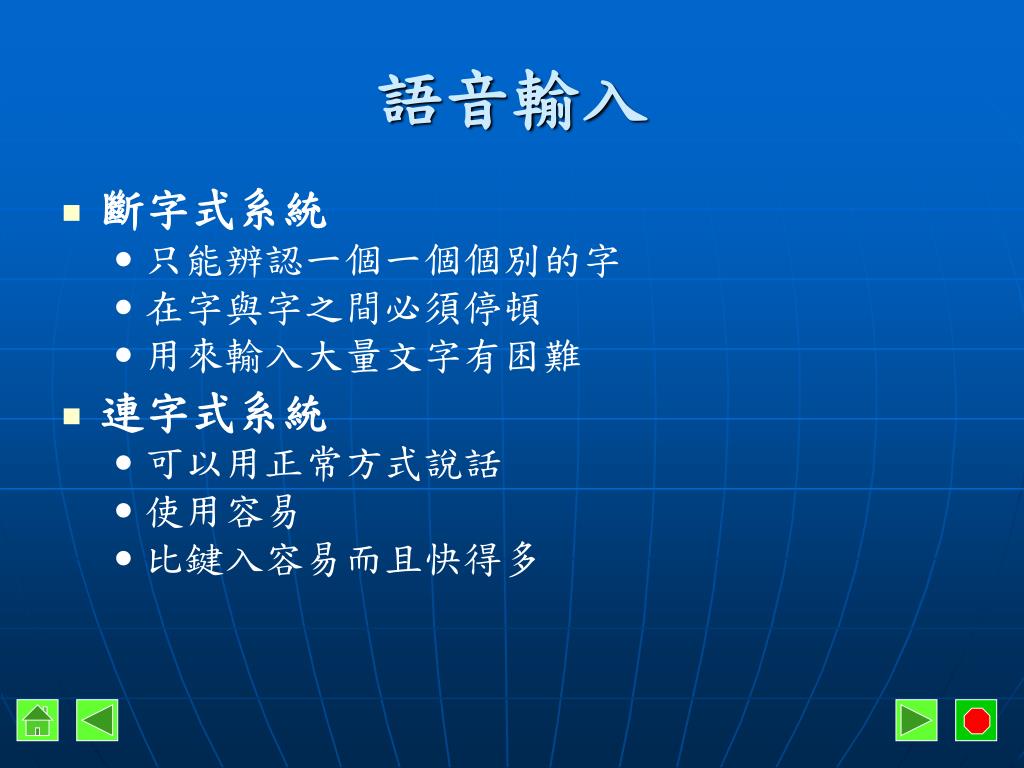

30. 語音輸入 • 斷字式系統 • 只能辨認一個一個個別的字 • 在字與字之間必須停頓 • 用來輸入大量文字有困難 • 連字式系統 • 可以用正常方式說話 • 使用容易 • 比鍵入容易而且快得多

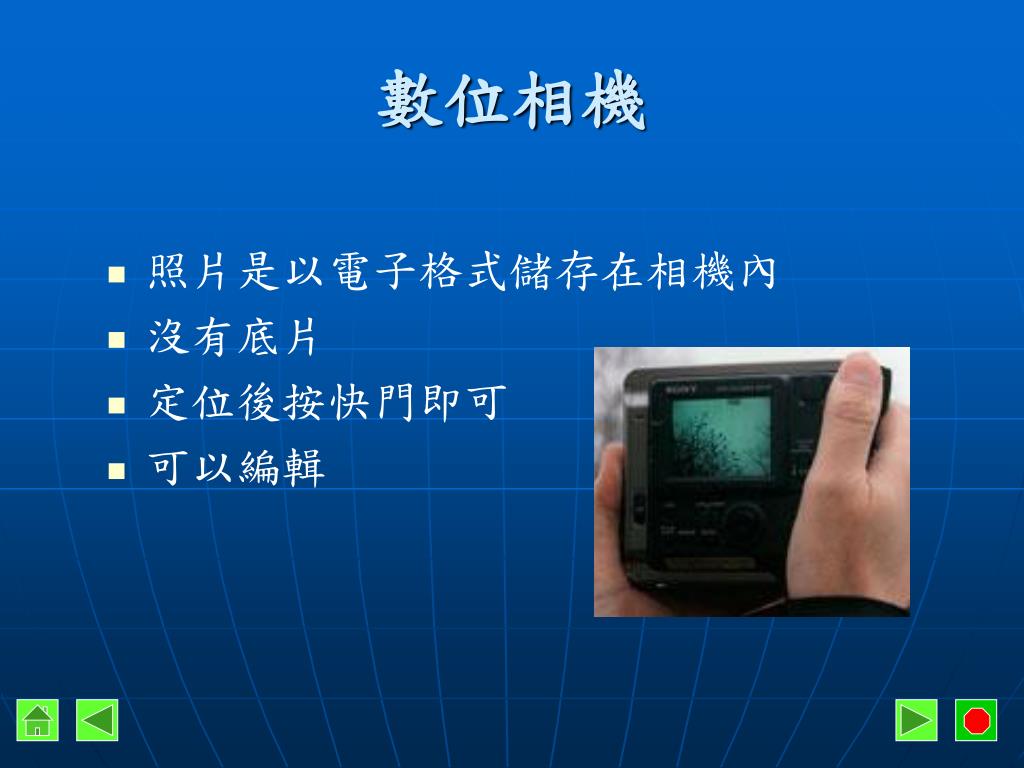

31. 數位相機 • 照片是以電子格式儲存在相機內 • 沒有底片 • 定位後按快門即可 • 可以編輯

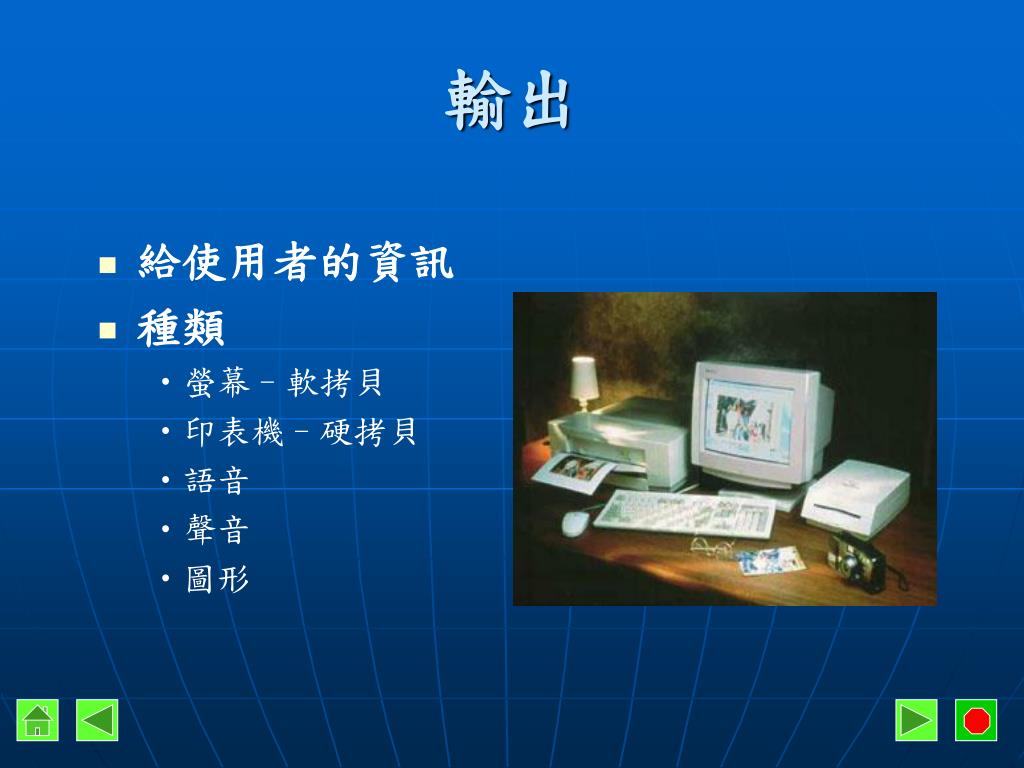

32. 輸出 • 給使用者的資訊 • 種類 • 螢幕–軟拷貝 • 印表機–硬拷貝 • 語音 • 聲音 • 圖形

33. 顯示器 • 被輸入的資料出現在螢幕上 • 螢幕是顯示器的一部份

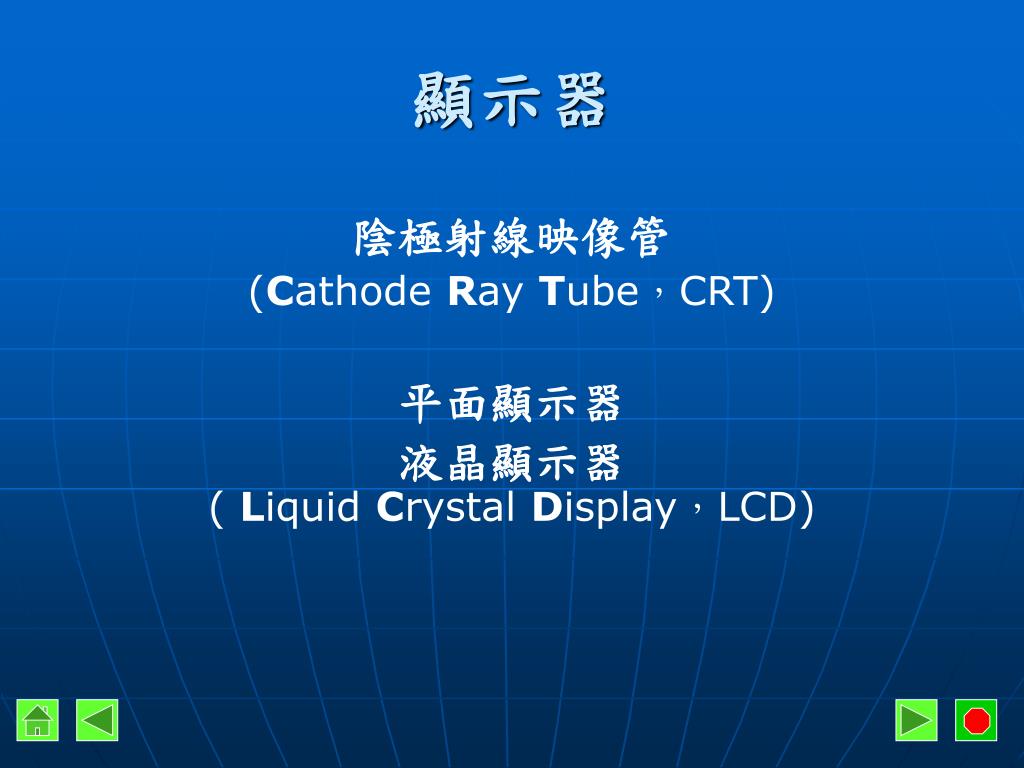

34. 顯示器 陰極射線映像管 (Cathode Ray Tube，CRT) 平面顯示器 液晶顯示器 ( Liquid Crystal Display，LCD)

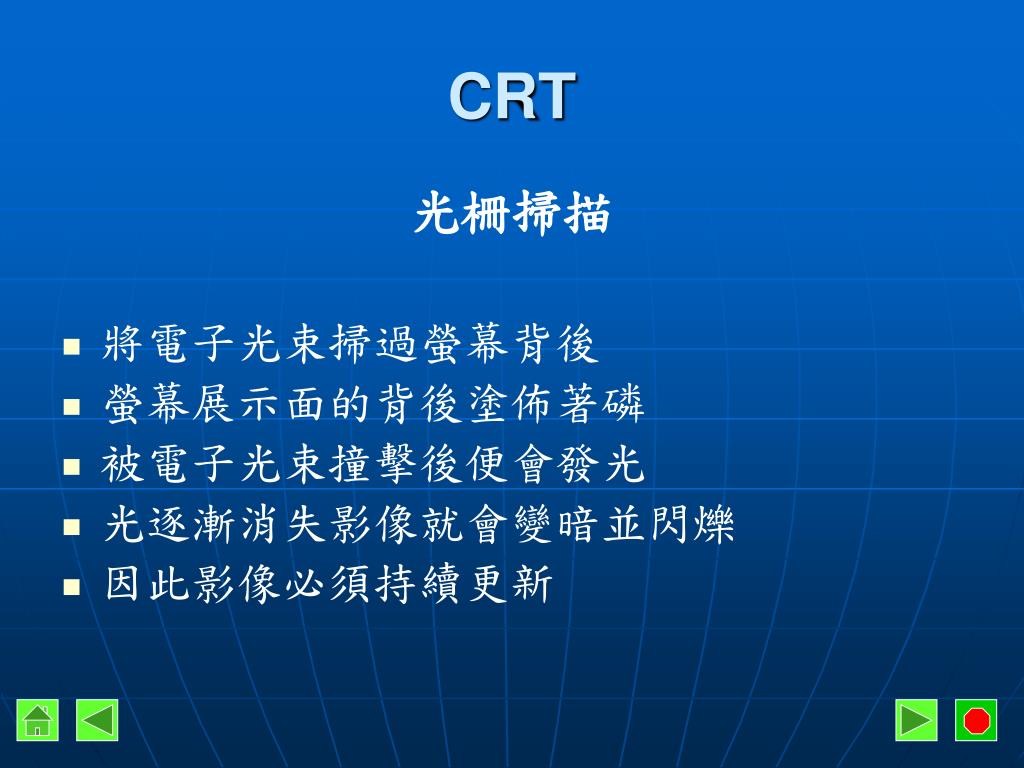

35. CRT 光柵掃描 • 將電子光束掃過螢幕背後 • 螢幕展示面的背後塗佈著磷 • 被電子光束撞擊後便會發光 • 光逐漸消失影像就會變暗並閃爍 • 因此影像必須持續更新

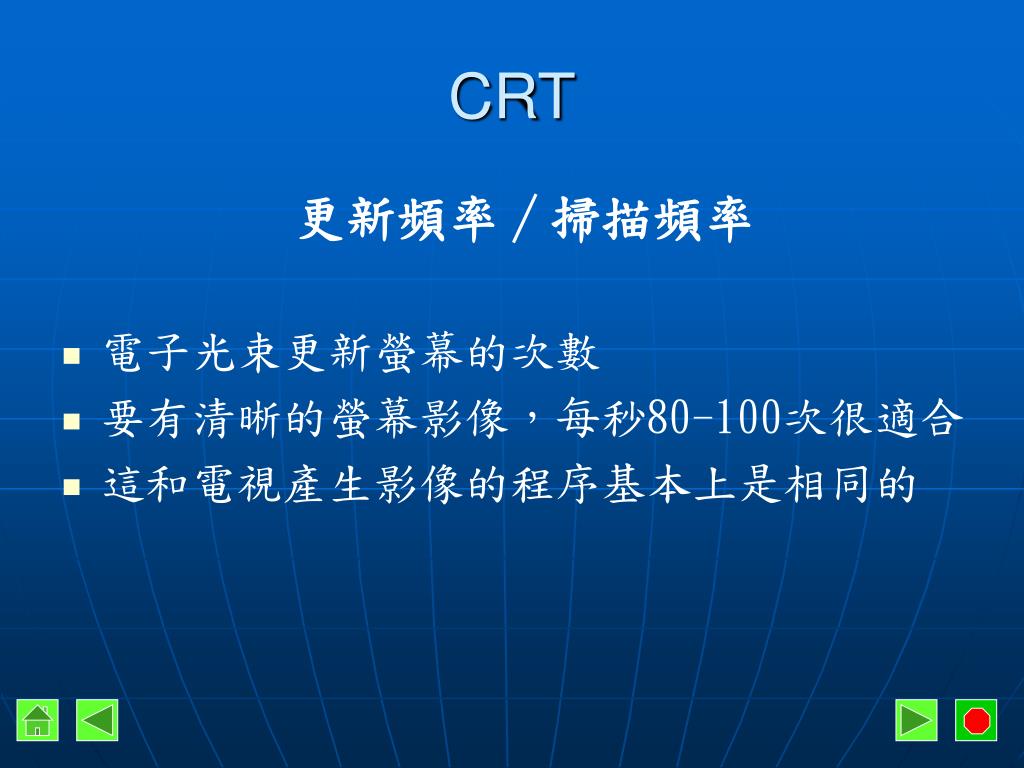

36. CRT 更新頻率∕掃描頻率 • 電子光束更新螢幕的次數 • 要有清晰的螢幕影像，每秒80-100次很適合 • 這和電視產生影像的程序基本上是相同的

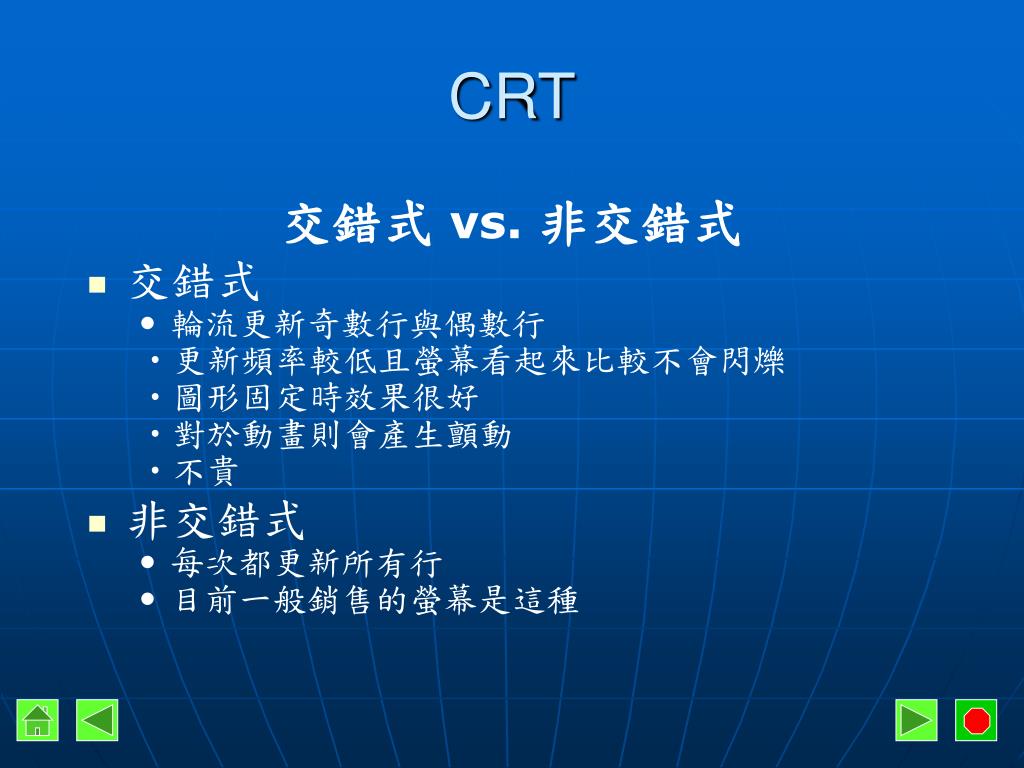

37. CRT 交錯式 vs. 非交錯式 • 交錯式 • 輪流更新奇數行與偶數行 • 更新頻率較低且螢幕看起來比較不會閃爍 • 圖形固定時效果很好 • 對於動畫則會產生顫動 • 不貴 • 非交錯式 • 每次都更新所有行 • 目前一般銷售的螢幕是這種

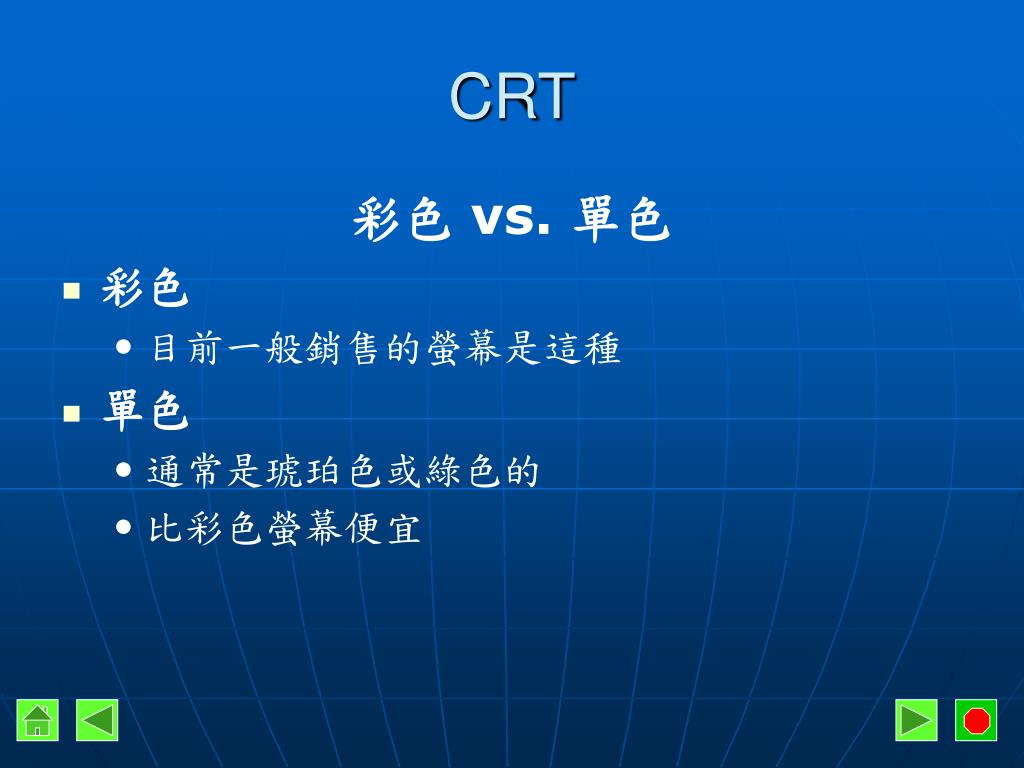

38. CRT 彩色vs. 單色 • 彩色 • 目前一般銷售的螢幕是這種 • 單色 • 通常是琥珀色或綠色的 • 比彩色螢幕便宜

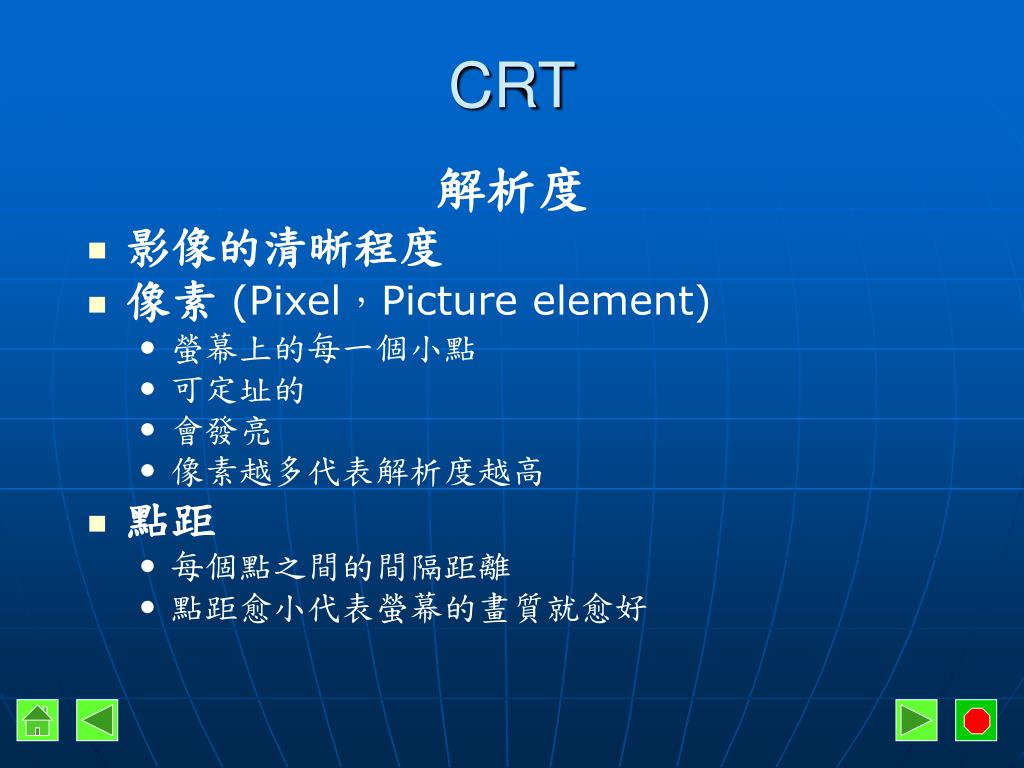

39. CRT 解析度 • 影像的清晰程度 • 像素 (Pixel，Picture element) • 螢幕上的每一個小點 • 可定址的 • 會發亮 • 像素越多代表解析度越高 • 點距 • 每個點之間的間隔距離 • 點距愈小代表螢幕的畫質就愈好

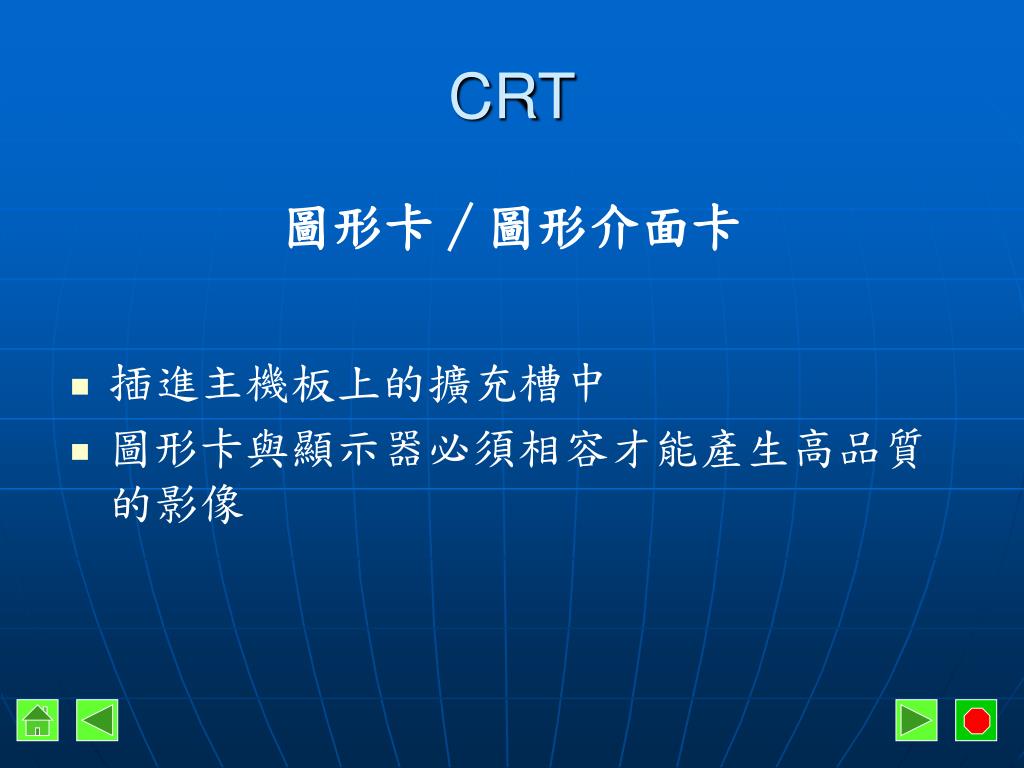

40. CRT 圖形卡∕圖形介面卡 • 插進主機板上的擴充槽中 • 圖形卡與顯示器必須相容才能產生高品質的影像

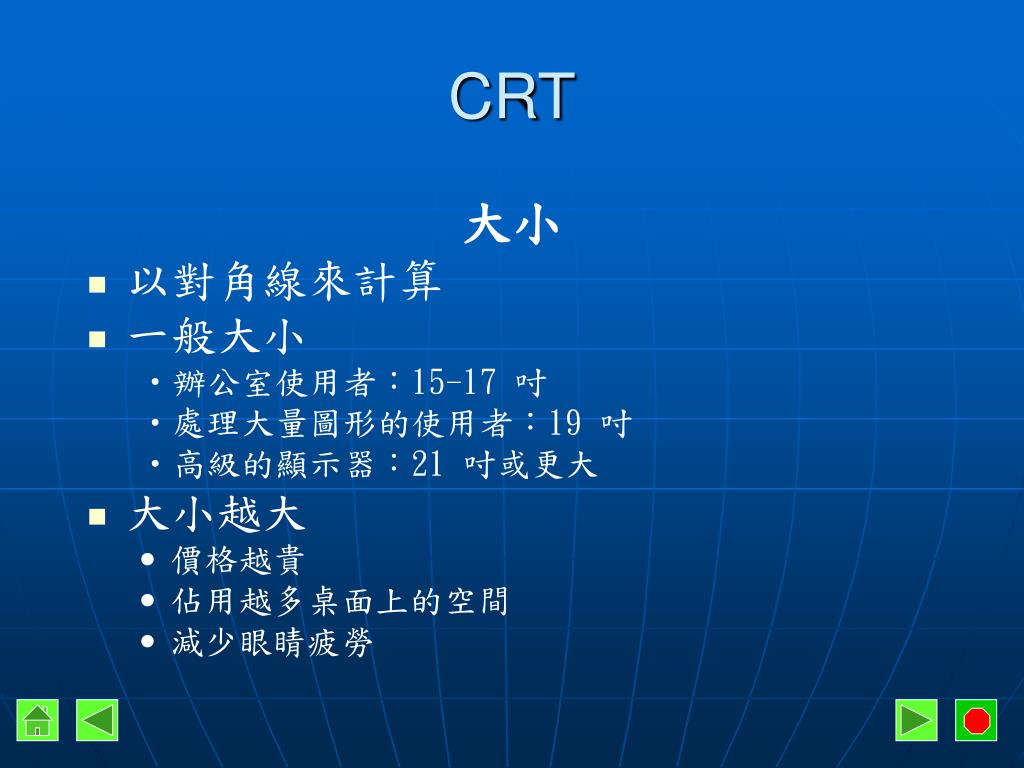

41. CRT 大小 • 以對角線來計算 • 一般大小 • 辦公室使用者：15-17 吋 • 處理大量圖形的使用者：19 吋 • 高級的顯示器：21 吋或更大 • 大小越大 • 價格越貴 • 佔用越多桌面上的空間 • 減少眼睛疲勞

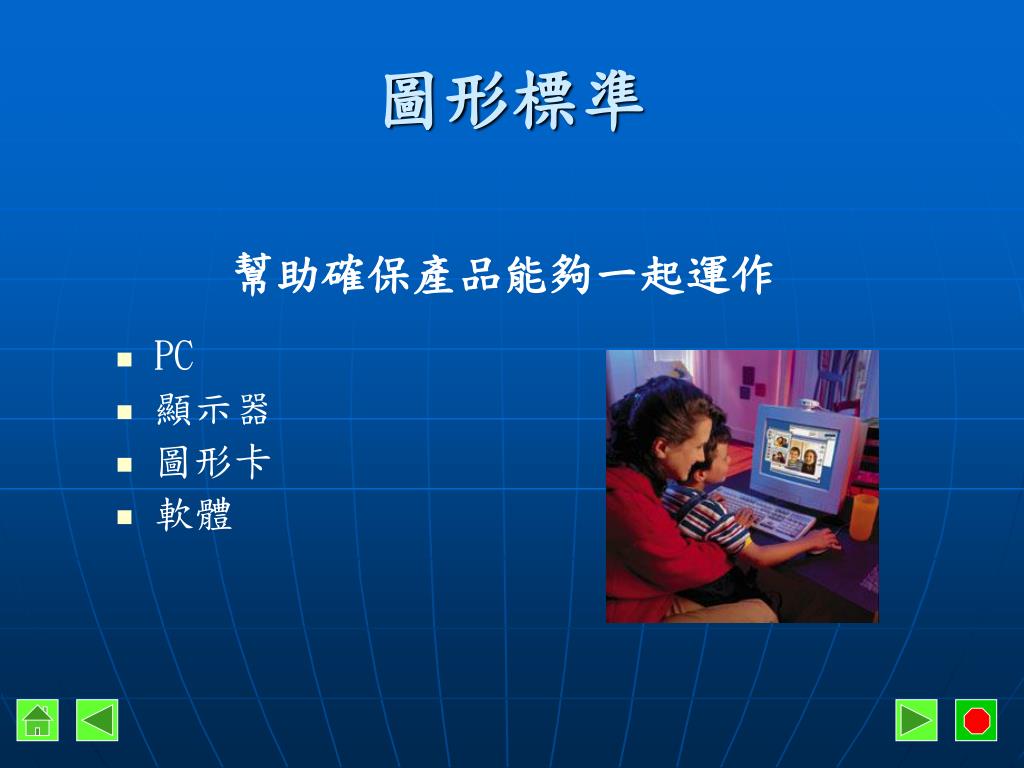

42. 圖形標準 • PC • 顯示器 • 圖形卡 • 軟體 幫助確保產品能夠一起運作

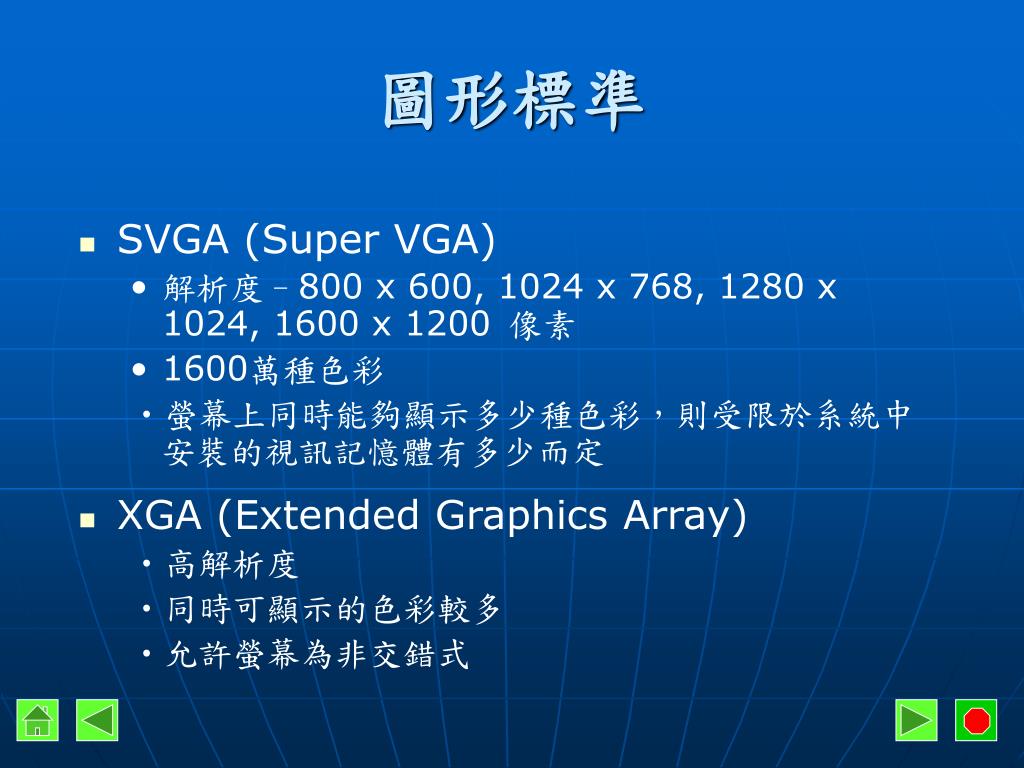

43. 圖形標準 • SVGA (Super VGA) • 解析度–800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1200像素 • 1600萬種色彩 • 螢幕上同時能夠顯示多少種色彩，則受限於系統中安裝的視訊記憶體有多少而定 • XGA (Extended Graphics Array) • 高解析度 • 同時可顯示的色彩較多 • 允許螢幕為非交錯式

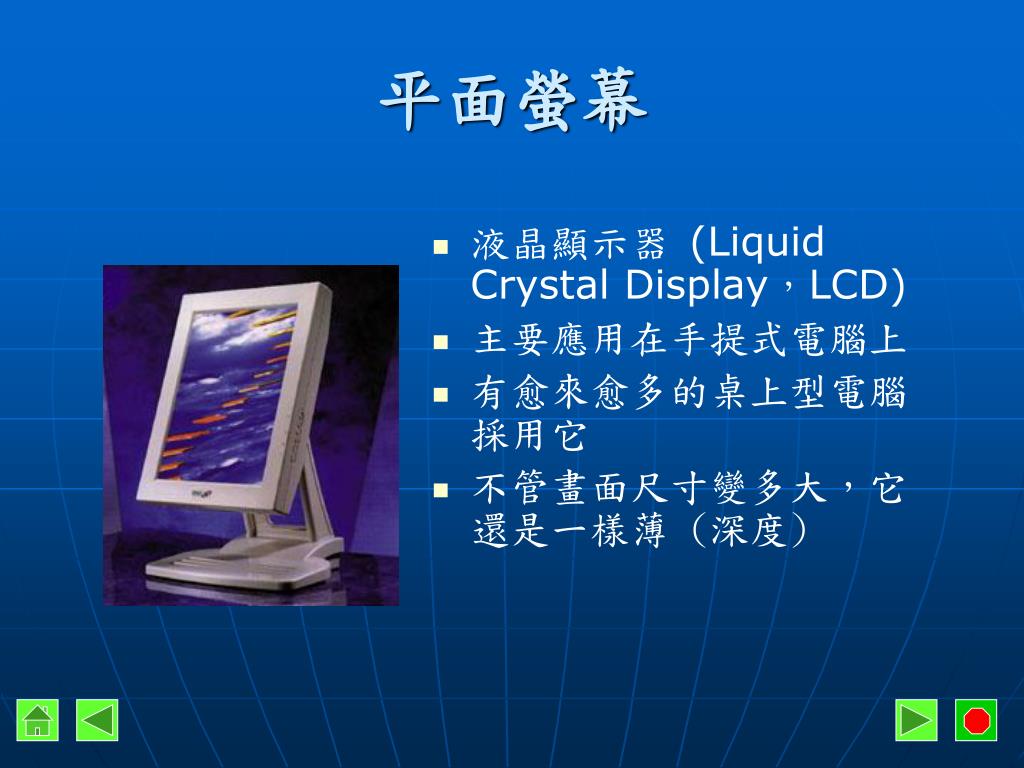

44. 平面螢幕 • 液晶顯示器 (Liquid Crystal Display，LCD) • 主要應用在手提式電腦上 • 有愈來愈多的桌上型電腦採用它 • 不管畫面尺寸變多大，它還是一樣薄 (深度)

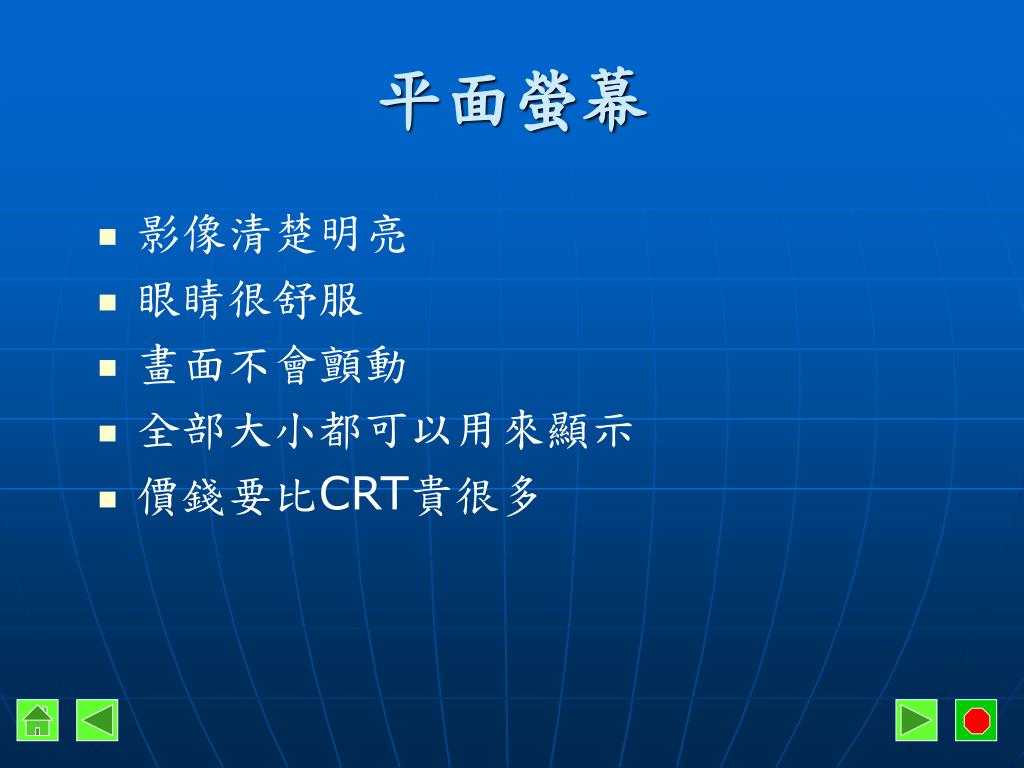

45. 平面螢幕 • 影像清楚明亮 • 眼睛很舒服 • 畫面不會顫動 • 全部大小都可以用來顯示 • 價錢要比CRT貴很多

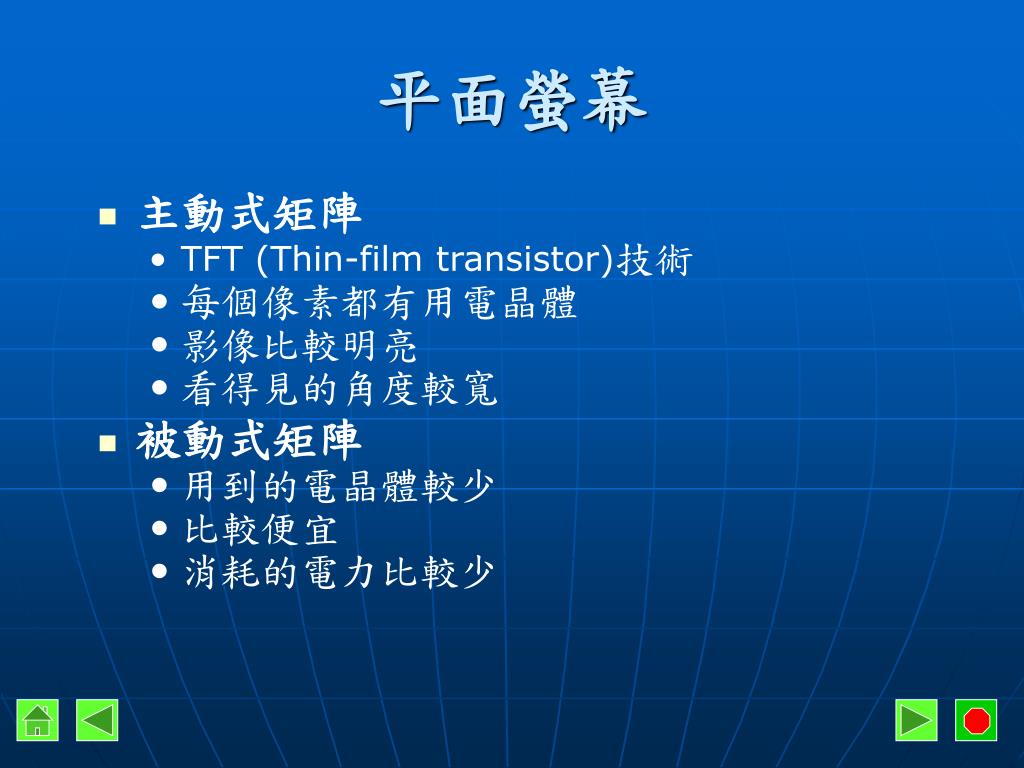

46. 平面螢幕 • 主動式矩陣 • TFT (Thin-film transistor)技術 • 每個像素都有用電晶體 • 影像比較明亮 • 看得見的角度較寬 • 被動式矩陣 • 用到的電晶體較少 • 比較便宜 • 消耗的電力比較少

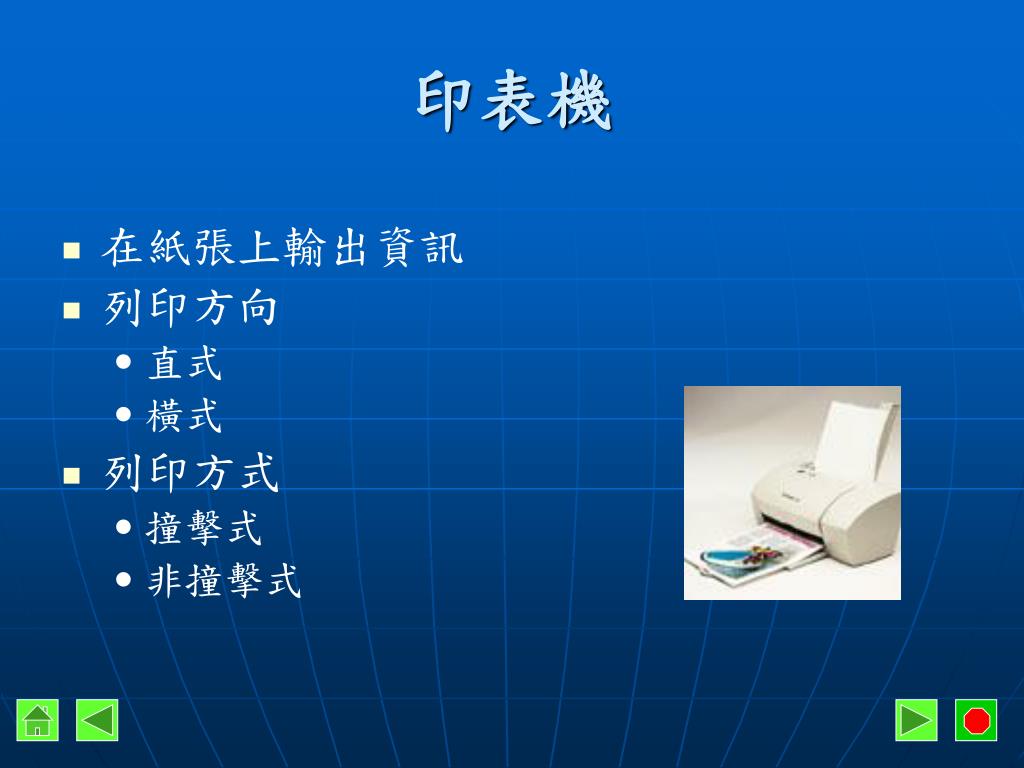

47. 印表機 • 在紙張上輸出資訊 • 列印方向 • 直式 • 橫式 • 列印方式 • 撞擊式 • 非撞擊式

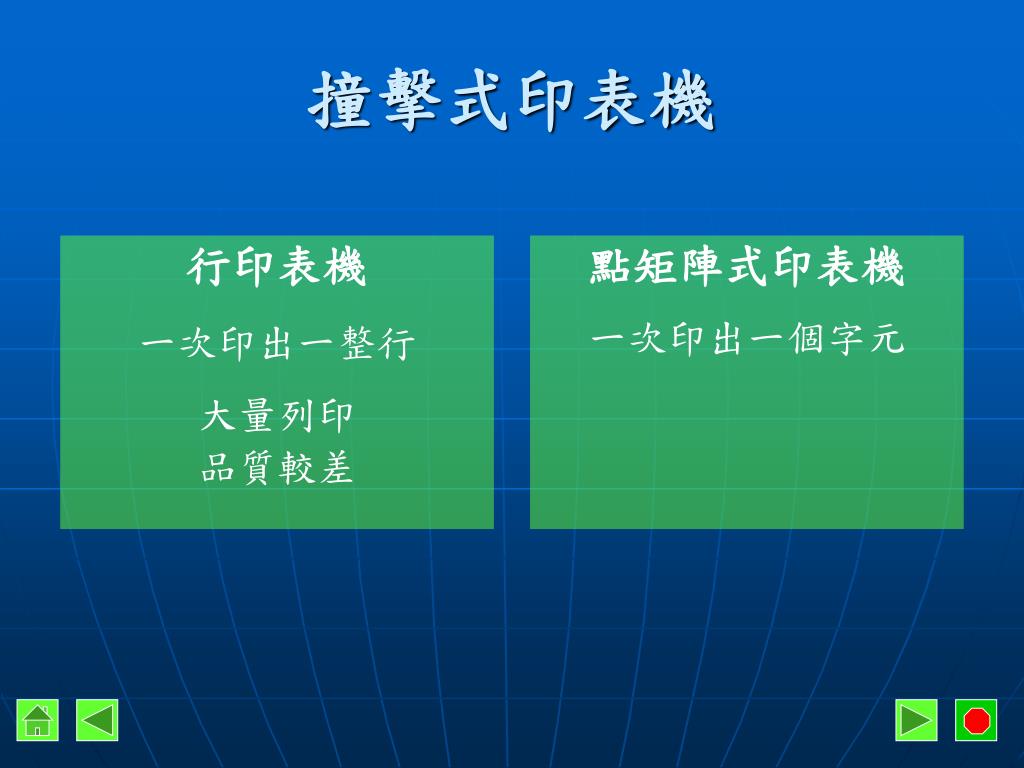

48. 行印表機 一次印出一整行 大量列印 品質較差 點矩陣式印表機 一次印出一個字元 撞擊式印表機

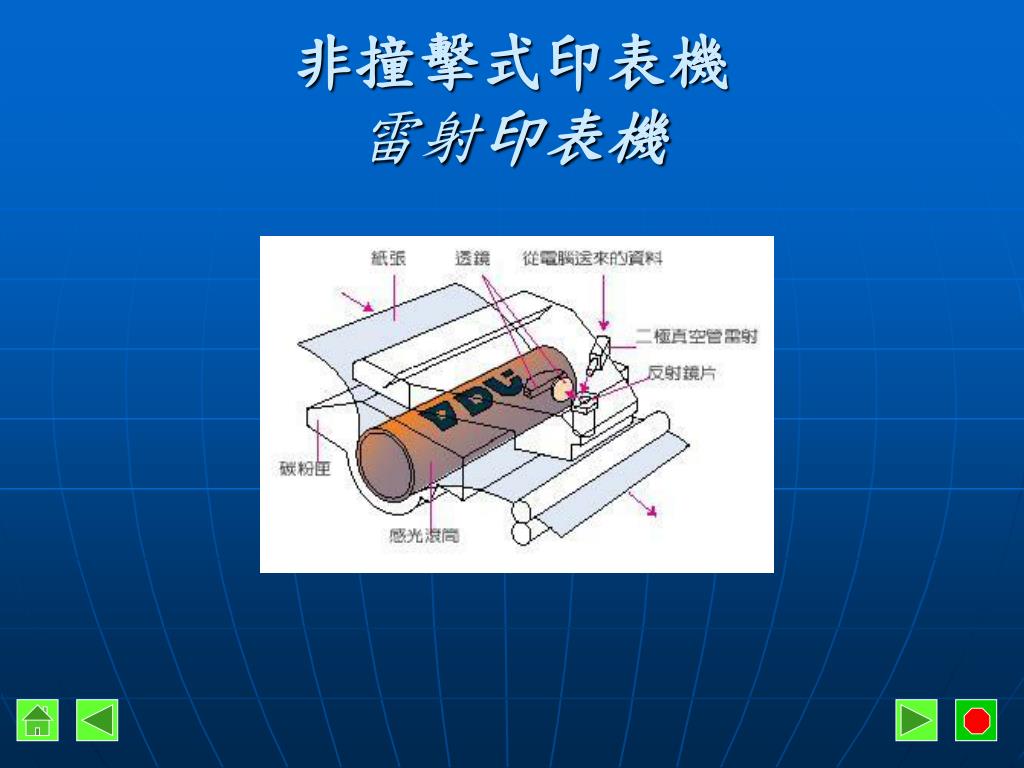

49. 非撞擊式印表機雷射印表機

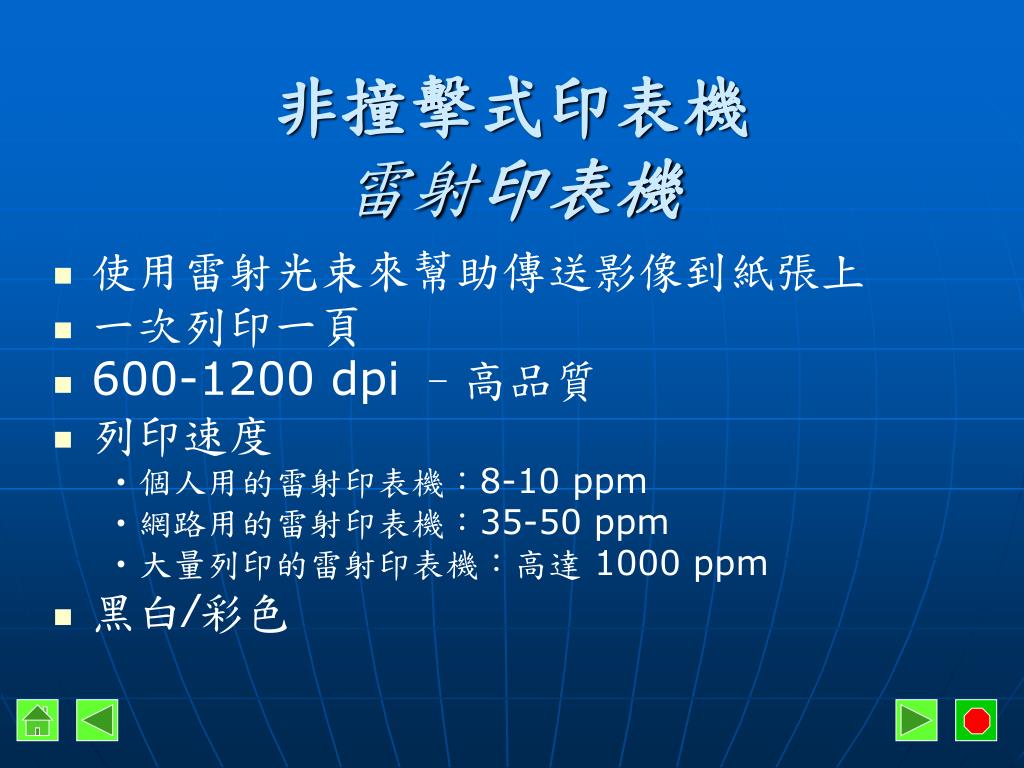

50. 非撞擊式印表機雷射印表機 • 使用雷射光束來幫助傳送影像到紙張上 • 一次列印一頁 • 600-1200 dpi –高品質 • 列印速度 • 個人用的雷射印表機：8-10 ppm • 網路用的雷射印表機：35-50 ppm • 大量列印的雷射印表機：高達 1000 ppm • 黑白∕彩色
