1. Eigenschaften eines Tetraeders V4 • 4 Knoten • 6 Kanten • 4 Dreiecksflächen < v1, v4 > Bei einem regelmäßigen Tetraedersind alle 6 Kanten sind gleich lang. (4 gleichseitige Dreiecke) < v2, v3, v4 > V1 V3 Definition 1:|T| sei die Länge der längsten Kante von T. pT sei der Radius der größten Kugel, die ganz in T liegt. Der Quotient KT:= |T|/pT wird shapeparameter von T genannt. V2 v₁, v₂, v₃, v₄ in ℝ³Tetraeder T := < v₁, v₂, v₃, v₄ >Knoten vi := (xi, yi, zi) von T Der shapeparameterKT beschreibt die Gestalt von T. Bei einem regelmäßigen Tetraeder ist KT = 12/√6.Für jedes andere Tetraeder ist KT größer. Tetraederzerlegung Ina Ehmann

2. Allgemeine Tetraederzerlegung Definition 2:Eine Sammlung ∆ := {Ti} von Tetraedern in ℝ³ wird Tetraederzerlegung einer polygonalen Menge Ω := UTi genannt, falls sich Tetraeder aus ∆ höchstens an Knoten schneiden, sich entlang einer Kante oder Dreiecksfläche berühren. N i=1 N i=1 • Diese Definition erlaubt also auch eine Tetraederzerlegung wie folgt: • Zwei Tetraeder die sich nicht berühren • Zwei Tetraeder die sich nur an einem Knoten berühren • Zwei Tetraeder die sich nur eine Kante teilen • Diese Definition lässt auch folgendes zu: • Ωhat eine durchgängige Lücke z.B. wenn Ωdie Form eines Ringen hat • Ωhat Hohlräume Tetraederzerlegung Ina Ehmann

2. Allgemeine Tetraederzerlegung Definition 3: Sei v der Knoten einer Tetraederzerlegung ∆,star(v) ist die Menge aller Tetraeder aus Δ die sich den Knoten v teilen. Wir setzen star1(v) := star(v) und definieren stari (v) induktiv für alle i > 1als die Menge aller Tetraeder aus ∆ die einen Schnittpunkt mit stari-1 (v) haben. Ähnlich definieren wir star0 (T) := T und starj(T) := U{star (v) : v ∈ star j-1 (T)} für alle j ≥ 1. star(v) (dunkel blau) star²(v) (mittel und dunkel blau) star(T) (dunkelgrün)star²(T) (dunkel und hellgrün) Tetraederzerlegung Ina Ehmann

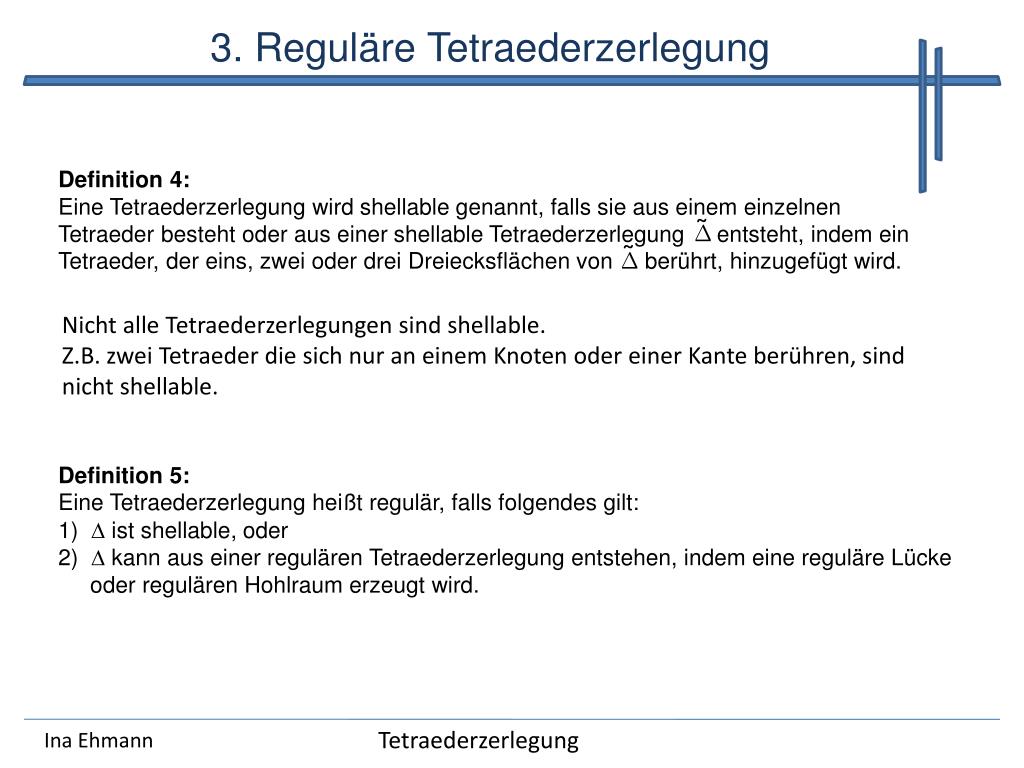

3. Reguläre Tetraederzerlegung Definition 4:Eine Tetraederzerlegung wird shellable genannt, falls sie aus einem einzelnen Tetraeder besteht oder aus einer shellable Tetraederzerlegung entsteht, indem ein Tetraeder, der eins, zwei oder drei Dreiecksflächen von berührt, hinzugefügt wird. ˜ ˜ ∆ ∆ Nicht alle Tetraederzerlegungen sind shellable. Z.B. zwei Tetraeder die sich nur an einem Knoten oder einer Kante berühren, sind nicht shellable. Definition 5:Eine Tetraederzerlegung heißt regulär, falls folgendes gilt:1) ∆ ist shellable, oder 2) ∆ kann aus einer regulären Tetraederzerlegung entstehen, indem eine reguläre Lücke oder regulären Hohlraum erzeugt wird. Tetraederzerlegung Ina Ehmann

4. Euler Formeln Die Euler Formeln beschreiben die Beziehungen zwischen der Anzahl der Knoten, Kanten und Flächen in einer Tetraederzerlegung ∆ • VI, VB Anzahl der inneren Knoten und Knoten am Rand • EI, EB Anzahl der inneren Kanten und Kanten am Rand • FI, FB Anzahl der inneren Flächen und Flächen am Rand • N Anzahl der Tetraeder von ∆ Tetraederzerlegung Ina Ehmann

4. Euler Formeln Satz 1:∆ sei eine shellable Tetraederzerlegung.Wir erzeugen ∆ indem wir mit einem Tetraeder anfangen und ein Tetraeder nach dem anderen hinzufügen, so dass die Anzahl der Tetraeder, die die vorherige Zerlegung an exakt i Flächen berühren αi ist mit i= 1, 2, 3. N = 1 + α1 +α2 +α3 FI = α1 +2α2 +3α3 FB = 2α1 - 2α3 + 4 EI= α2- 3α3 EB = 3α1- 3α3 + 6 VB = α1 –α3+ 4 VI=α3 Tetraederzerlegung Ina Ehmann

4. Euler Formeln Beweis: zu 1) N = 1 + α1 +α2 +α3Wir fangen mit einem Tetraeder an und notieren die Anzahl αi wie oft wir ein Tetraeder hinzufügen, das genau i Flächen berührt, so dass die gesamte Anzahl von Tetraeder N = 1 + α1+α2+ α3ist. zu 2) FI = α1 +2α2 +3α3Jedesmal, wenn wir ein Tetraeder zu einer shellable Tetraederzerlegung hinzufügen, welches genau i Flächen berührt, steigt die Anzahl von inneren Flächen mit i. Also FI = α1 +2α2 +3α3 Rest analog. □ Tetraederzerlegung Ina Ehmann

4. Euler Formeln Diese Gleichungen können auf verschiedene Arten kombiniert werden, so dass sich verschiedene Beziehungen zwischen der Anzahl der Knoten, Kanten und Flächen zeigen. Satz 2: Sei ∆ einen shellable Tetraederzerlegung.Dann gilt: 1) N = EI + VB – VI – 32) N = FI /2 + FB /43) EB = 3VB – 64) FB = 2EB – 3 Tetraederzerlegung Ina Ehmann

4. Euler Formeln Beweis: Aus den Gleichungen aus Satz 1 folgt sofort: α3 = VI VB = α1 - α3 + 4VB = α1- VI + 4 α1= VB + VI – 4 EI = α2+ 3α3 EI = α2 + 3VI α2= EI – 3VI Zu 1) N = EI + VB – VI – 3 N = 1 + α1+α2+α3= 1 +VB + VI – 4 + EI – 3VI+ VI = EI + VB – VI – 3 Rest analog. □ Tetraederzerlegung Ina Ehmann

5. Tetraederzerlegungen konstruieren 5.1 Typ-4 Tetraederzerlegungen Sei B := [a1, b1] x [a2, b2] x [a3, b3] ein Rechteckiger Raum in ℝ³ und a1 = x0 < x1 < … < xm = b1 a2 = y0 < y1 < … < yn = b2 a3 = z0 < z1 < … < zl = b3 V:={(xi, yj, zk)} und B:= {Bijk} die Menge von N:= m x n x l Teilräume Bijk := [xi, xi+1] x [ yj, yj+1] x [zk, zk+1] Lemma 1: Die Menge V kann unterteilt werden in die Menge V1undV2, so dass alle Knoten v∈Vs, s ∈{1,2} lediglich gemeinsame Kanten mit Knoten der Menge v∈Vt, t∈{1, 2} und s≠t. Wir nennen die Konten von V1,Typ-1 und die Knoten V2 Typ-2 Tetraederzerlegung Ina Ehmann

5. Tetraederzerlegungen konstruieren Abbildung 1 zeigt die Zerlegungen eines einzelnen Teilraums in 5 Tetraeder. (Typ-1 Knoten sind rot, Typ-2 Knoten sind blau.) Das Tetraeder mit der roten Flächen hat ausschließlich Knoten vom Typ-2, alle Typ-2 Knoten wurden verbunden. Die vier anderen Tetraeder besitzen genau einen Typ-1 Knoten. Abb. 1 Tetraederzerlegung Ina Ehmann

5. Tetraederzerlegungen konstruieren 5.2 Freudenthal Zerlegung Sei n ∈ ℕund h:= 1/n⋄:= {Q ijk := [ih, (i+1)h] x [jh, (j+1)h] x [kh, (k+1)h]; i,j,k = 0, …, n-1} ⋄ sei die regelmäßige Zerlegung des Einheitswürfels Ω= [0,1] x [0,1] x [0,1] ⊂ℝ³ V := {vijk:= (ih, jh, kh)} n i,j,k=0 Definition 6:Sei △Fdie Tetraederzerlegung die aus ⋄folgendermaßen entsteht:für alle 0 ≤i,j,k≤ n-1 wird der Würfel Qijk von den drei Ebenen y – x = (j - i)h, z – x = (k – i)h, z – y = (k – j)h geschnitten. △Fwird als Freudenthal Zerlegung von Ωbezeichnet. Tetraederzerlegung Ina Ehmann

5. Tetraederzerlegungen konstruieren Freudenthal Zerlegung:Jeder Würfel wird in 6 Tetraeder zerlegt T4 T5 T6 T³ T² T1 Tetraederzerlegung Ina Ehmann

5. Tetraederzerlegungen konstruieren 5.3 Typ-6 Zerlegung Die 15 Knoten eines Würfels 8 Eckknoten 6 Flächenknoten 1 Würfelmittelpunktknoten Tetraederzerlegung Ina Ehmann

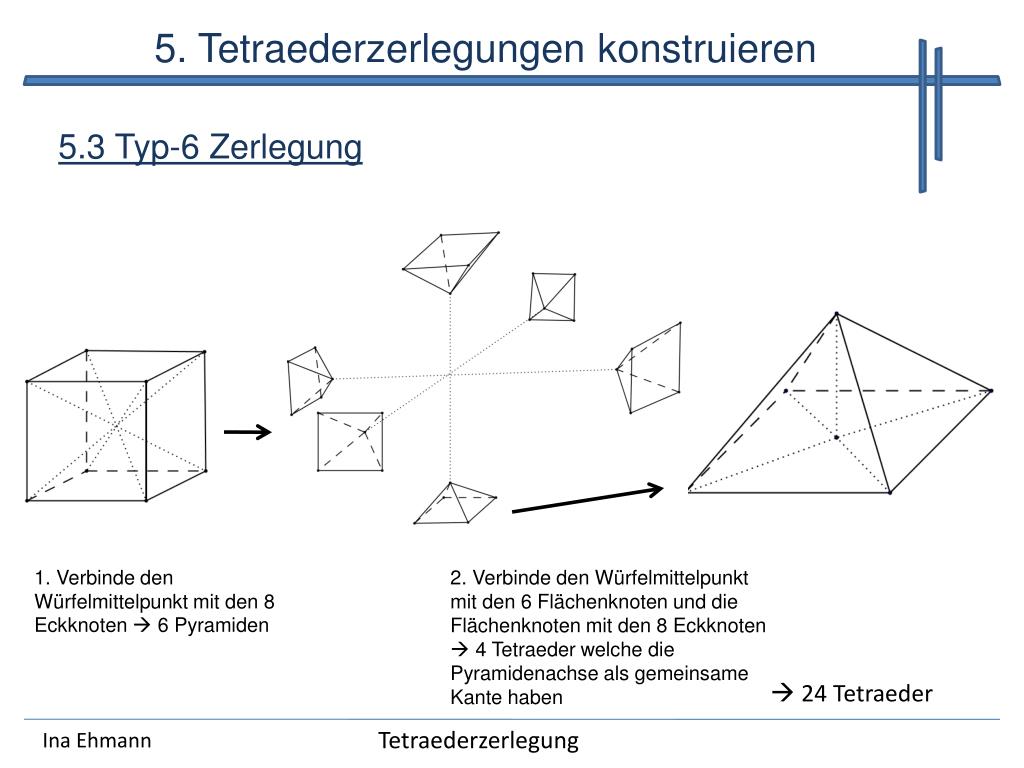

5. Tetraederzerlegungen konstruieren 5.3 Typ-6 Zerlegung 1. Verbinde den Würfelmittelpunkt mit den 8 Eckknoten  6 Pyramiden 2. Verbinde den Würfelmittelpunkt mit den 6 Flächenknoten und die Flächenknoten mit den 8 Eckknoten  4 Tetraeder welche die Pyramidenachse als gemeinsame Kante haben  24 Tetraeder Tetraederzerlegung Ina Ehmann

6. Verfeinerung einer Tetraederzerlegung △,△Rsind zwei Tetraederzerlegungen in Ω Definition 7:△Rist eine Verfeinerung von △falls gilt: Jeder Knoten von △ist ein Knoten von △R JederTetraeder t ∈△Rist ein Teiltetraeder von den Tetraeder T ∈ △ 6.1 Die Alfeld Verfeinerung Definition 8: Sei T := ‹v1, v2, v3, v4› , vt := (v1+v2+v3+v3)/4 der Mittelpunkt von T. Die Alfred Teilung TA von T besteht aus 4 Teiltetraeder die entstehen, indem vt mit jedem Knoten von T verbunden wird. Die Alfeld Aufteilung eines Tetraeders Tetraederzerlegung Ina Ehmann

6. Verfeinerung einer Tetraederzerlegung 6.2 Die Worsey-Farin Verfeinerung Definition 7: △ sei eine Tetraederzerlegung. Für jeden Tetraeder T in △ sei vT der Mittelpunkt von T und TA sei die dazugehörige Alfeld Teilung von T. Für jede innere Fläche F von △, diesich zwei Tetraeder teilen, sei vF der Punkt, in dem die Strecke, die die zwei Mittelpunkte von T verbindet, F schneidet.Für jede äußere Fläche F sei vF, der Mittelpunkt von F. Jetzt verbinden wir für jede Fläche F, vF mit den Knoten von F und mit dem Mittelpunkt vT von jedem Tetraeder, das sich die Fläche F teilt. Die daraus resultierende verfeinerte Zerlegung △WFwird Worsey-Farin Verfeinerung von △ genannt. Eine teilweise Worsey-Farin Aufteilung eines Tetraeders Tetraederzerlegung Ina Ehmann

Tetraederzerlegung Quellen: • Lai, SchumakerSplineFunctions on Triangulations • Hecklin, Nürnberger, Schumaker, Zeilfelder: A local Lagrange interpolationmethodbased on C1cubicsplines on Freudenthal partitions • Matt, Nürnberger: Local Lagrange interpolationusingcubic C splines on type-4 cubepartitions • Nürnberger, Rhein, Schneider: Local Lagrange Interpolation byQuintic C1Splines on Type-6 TetrahedralPartitions Tetraederzerlegung Ina Ehmann

Tetraederzerlegung Vielen Dank für Ihre Aufmerksamkeit! Tetraederzerlegung Ina Ehmann
