rs 232 rs 485

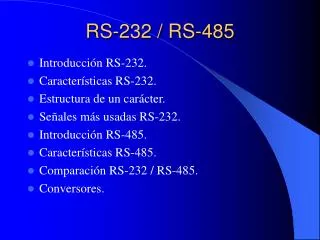

RS-232 / RS-485
  • Introducción RS-232.
  • Características RS-232.
  • Estructura de un carácter.
  • Señales más usadas RS-232.
  • Introducción RS-485.
  • Características RS-485.
  • Comparación RS-232 / RS-485.
  • Conversores.
introducci n rs 232

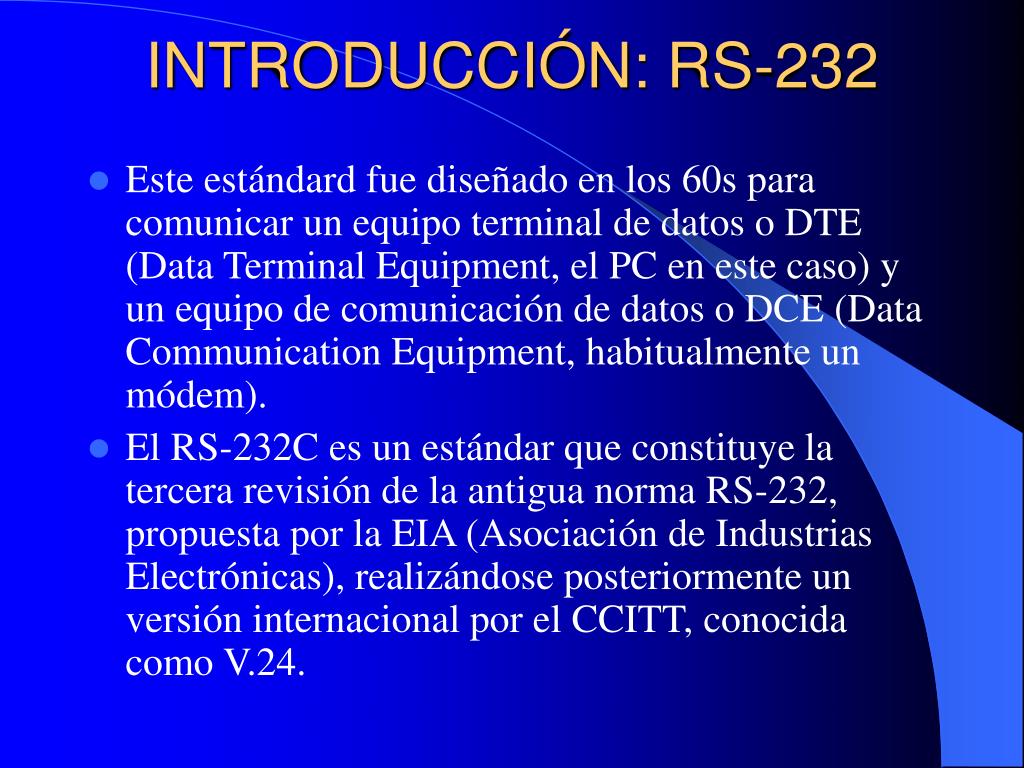

INTRODUCCIÓN: RS-232
  • Este estándard fue diseñado en los 60s para comunicar un equipo terminal de datos o DTE (Data Terminal Equipment, el PC en este caso) y un equipo de comunicación de datos o DCE (Data Communication Equipment, habitualmente un módem).
  • El RS-232C es un estándar que constituye la tercera revisión de la antigua norma RS-232, propuesta por la EIA (Asociación de Industrias Electrónicas), realizándose posteriormente un versión internacional por el CCITT, conocida como V.24.
caracter sticas
CARACTERÍSTICAS
  • 25 pines de señal.
  • Conector de DTE debe ser macho y el conector de DCE hembra.
  • Los voltajes para un nivel lógico alto están entre -3V y -15V, y un nivel bajo +3V y +15V.
  • Los voltajes más usados son +12V/-12V, +9V/–9V
  • Dependiendo de la velocidad de transmisión empleada, es posible tener cables de hasta 15 metros.
  • Velocidad: 300, 600, 1200, 2400, 4800 y 9600 bps
caracter sticas estructura de un car cter
CARACTERÍSTICASEstructura de un carácter
  • Modo asíncrono:
    • Bit Start (primera transición de “1” a “0”)
    • 1, 1.5, 2 bits Stop.
    • Paridad Par, Impar o sin paridad.
caracter sticas estructura de un car cter1
CARACTERÍSTICASEstructura de un carácter
  • Modo síncrono:
    • Frecuencia receptor es 16 o 64 mayor que la el emisor.
    • Sincronización mediante circuitos UART.
s e ales m s utilizadas
Señales más utilizadas
  • DTR (Data-Terminal-Ready)
  • DSR (Data-Set-Ready)
  • RTS (Request-To-Send)
  • CD (Carrier-Detect)
  • CTS (Clear-To-Send)
db 25 y db 9

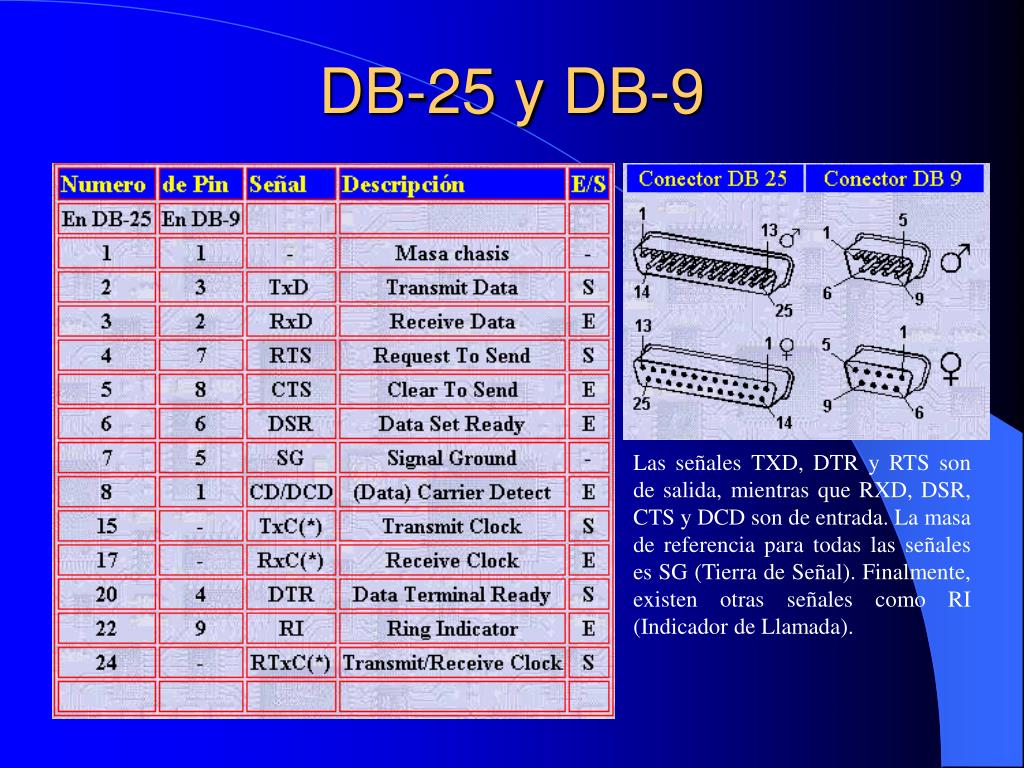

DB-25 y DB-9

Las señales TXD, DTR y RTS son de salida, mientras que RXD, DSR, CTS y DCD son de entrada. La masa de referencia para todas las señales es SG (Tierra de Señal). Finalmente, existen otras señales como RI (Indicador de Llamada).

introducci n rs 485
INTRODUCCIÓN: RS-485
  • Se utiliza una conexión balanceada sin conector fisico. Con lo que se consigue mejorar la velocidad y distáncia máxima.
caracteristicas
CARACTERISTICAS
  • Velocidad máxima de 100Kbps hasta 1200m y de 10Mbps hasta 12m.
  • Señales de cómo máximo 6V y de cómo mínimo 200mV.
  • Amplificadores de triple estado, permiten interconectar hasta 64 dispositivos.
comparaci n
COMPARACIÓN
  • El uso de tensiones elevados de hasta 15V en RS-232 y de circuitos no balanceados hace que sea más susceptible al ruido.

En cambio en RS-485 se utilizan voltages de cómo máximo 6V y circuitos balanceados por lo que se reduce el factor de ruido.

  • Con RS-485 se permiten conectar hasta 64 dispositivos.
conversores rs232 rs485

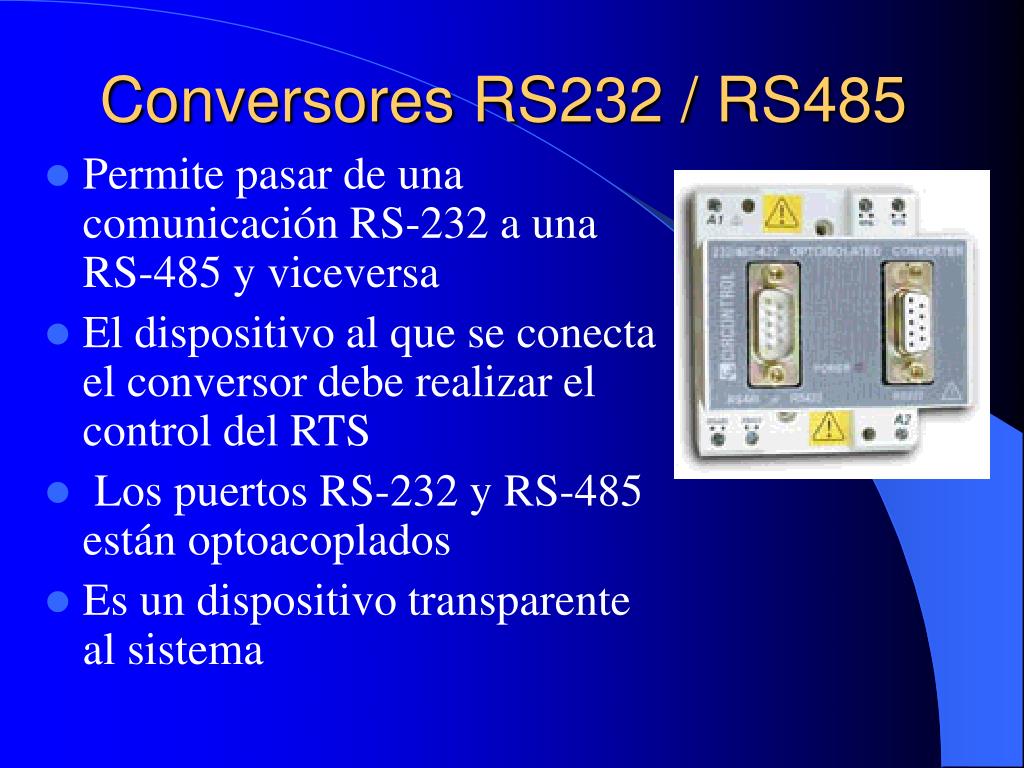

Conversores RS232 / RS485
  • Permite pasar de una comunicación RS-232 a una RS-485 y viceversa
  • El dispositivo al que se conecta el conversor debe realizar el control del RTS
  • Los puertos RS-232 y RS-485 están optoacoplados
  • Es un dispositivo transparente al sistema
