  1. 世界瓦斯鋼瓶標準研討會 簡報人: 台灣保安工業(股)公司 , 台灣煤氣雜誌社 日 期: Aug. 27, 2013

  2. 互動研討內容

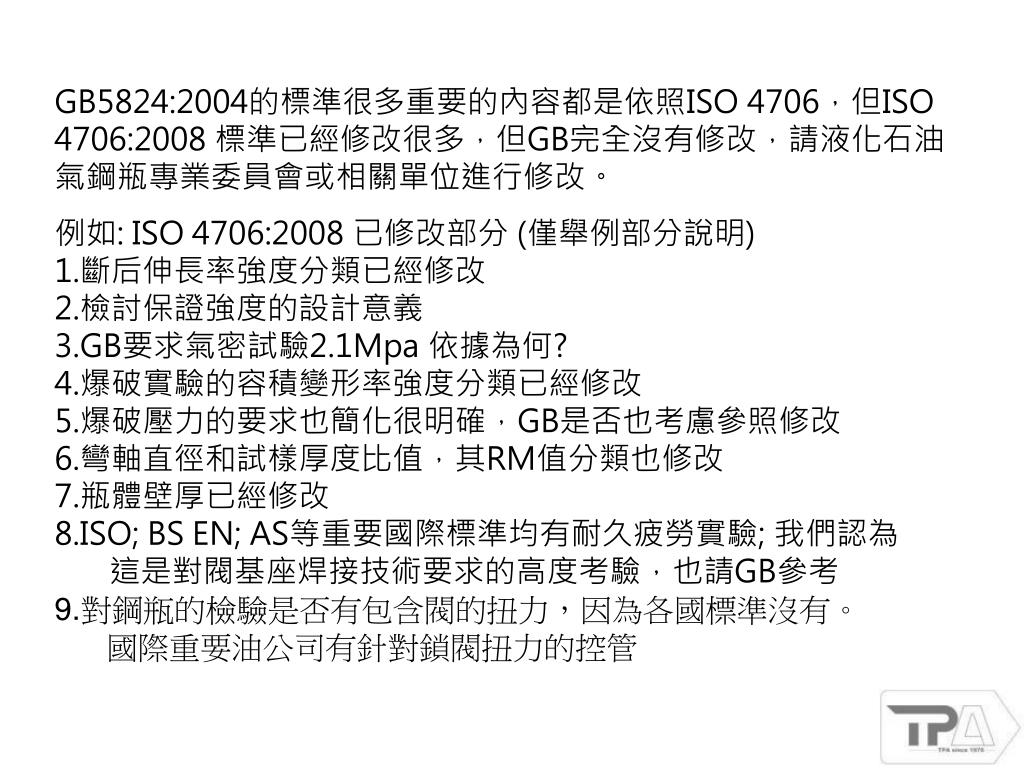

  3. GB5824:2004的標準很多重要的內容都是依照ISO 4706，但ISO 4706:2008 標準已經修改很多，但GB完全沒有修改，請液化石油氣鋼瓶專業委員會或相關單位進行修改。 • 例如: ISO 4706:2008 已修改部分 (僅舉例部分說明) • 斷后伸長率強度分類已經修改 • 檢討保證強度的設計意義 • GB要求氣密試驗2.1Mpa 依據為何? • 爆破實驗的容積變形率強度分類已經修改 • 爆破壓力的要求也簡化很明確，GB是否也考慮參照修改 • 彎軸直徑和試樣厚度比值，其RM值分類也修改 • 瓶體壁厚已經修改 • ISO; BS EN; AS等重要國際標準均有耐久疲勞實驗; 我們認為 • 這是對閥基座焊接技術要求的高度考驗，也請GB參考 • 對鋼瓶的檢驗是否有包含閥的扭力，因為各國標準沒有。 • 國際重要油公司有針對鎖閥扭力的控管

  4. 各國鋼瓶檢驗標準介紹

  5. 世界鋼瓶檢驗標準 (簡表)

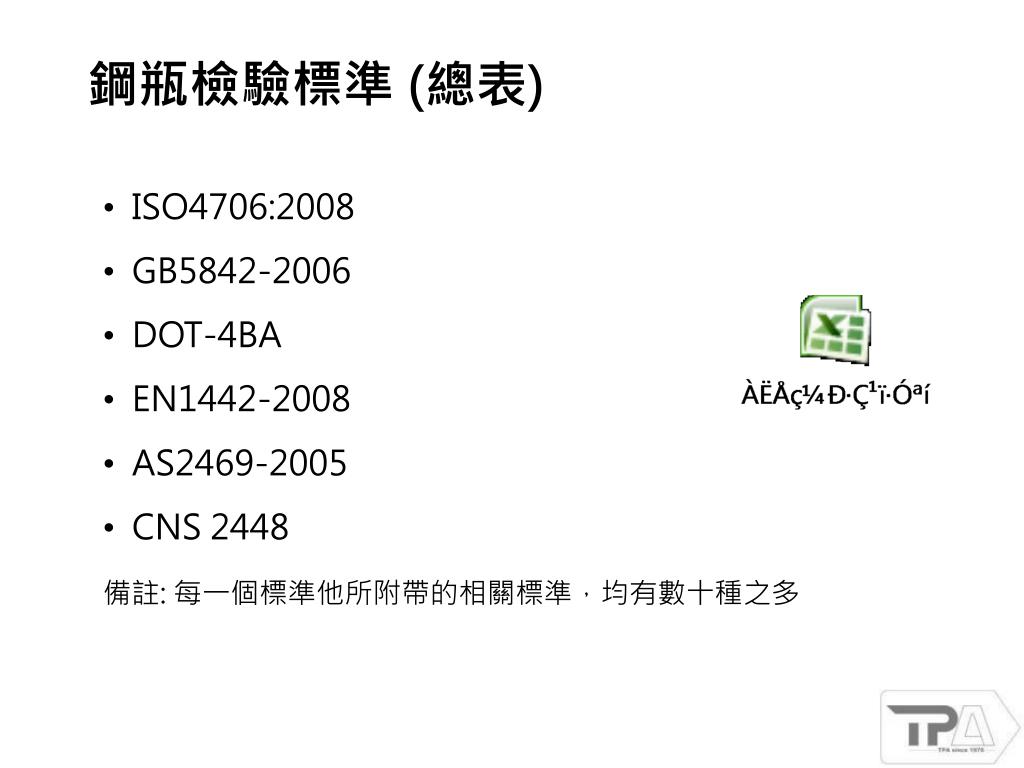

  6. ISO4706:2008 • GB5842-2006 • DOT-4BA • EN1442-2008 • AS2469-2005 • CNS 2448 • 備註: 每一個標準他所附帶的相關標準，均有數十種之多 鋼瓶檢驗標準 (總表)

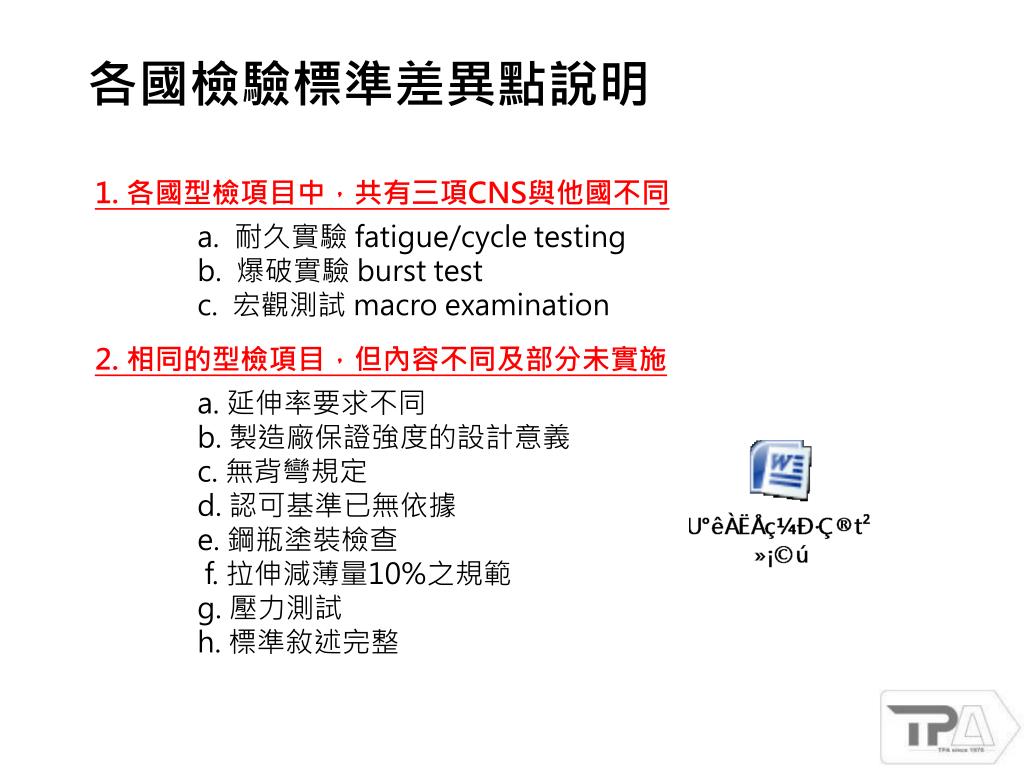

  7. 1. 各國型檢項目中，共有三項CNS與他國不同 a. 耐久實驗 fatigue/cycle testing b. 爆破實驗 burst test c. 宏觀測試 macro examination 2. 相同的型檢項目，但內容不同及部分未實施 a. 延伸率要求不同 b. 製造廠保證強度的設計意義 c. 無背彎規定 d. 認可基準已無依據 e. 鋼瓶塗裝檢查 f. 拉伸減薄量10%之規範 g. 壓力測試 h. 標準敘述完整 各國檢驗標準差異點說明

  8. 鋼瓶認証機構驗廠流程 與評鑑內容介紹

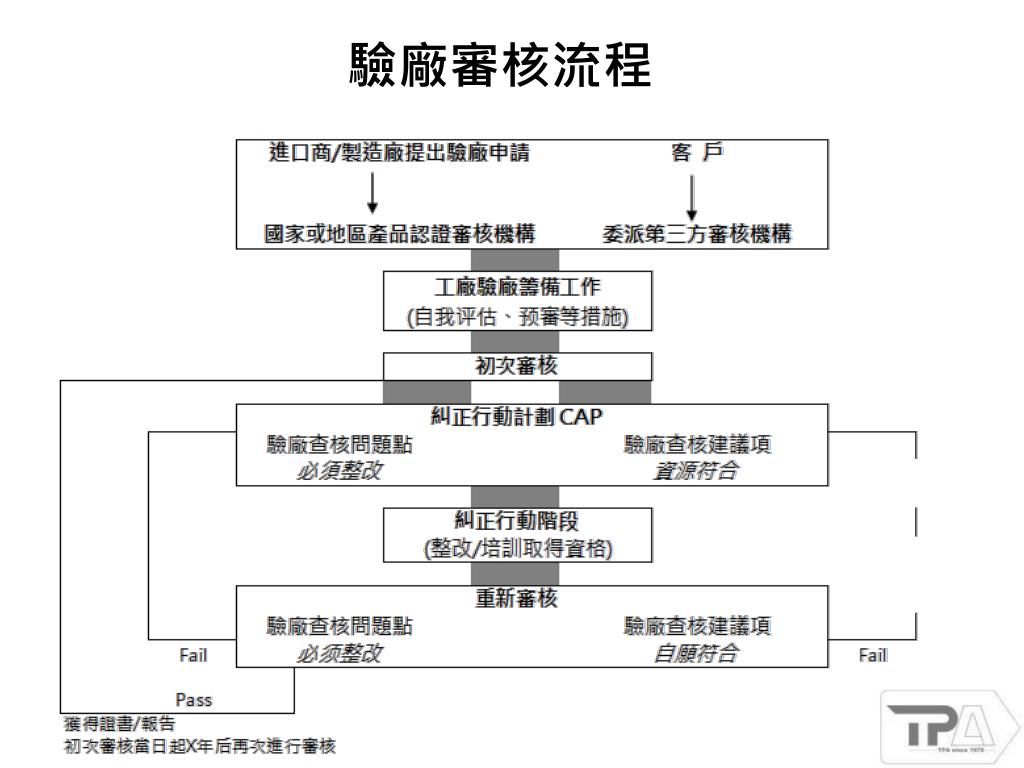

  9. 驗廠審核流程

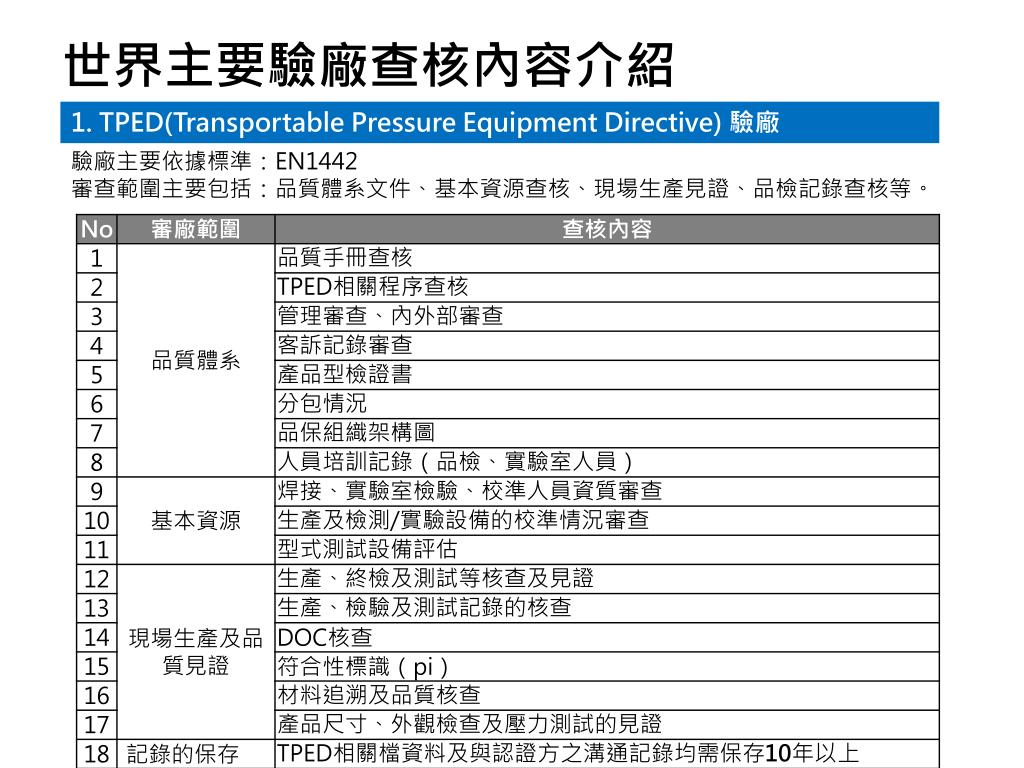

  10. 世界主要驗廠查核內容介紹 1. TPED(Transportable Pressure Equipment Directive) 驗廠 驗廠主要依據標準：EN1442 審查範圍主要包括：品質體系文件、基本資源查核、現場生產見證、品檢記錄查核等。

  11. 世界主要驗廠查核內容介紹 2.DOT (United States Department of Transportation) 驗廠 驗廠主要依據標準： DOT-4BA、DOT-4BW 審查範圍主要包括：品質體系文件、產品型檢資料、材料管理、產品批量及可追塑性管理、現場生產見證、檢驗與實驗見證等。

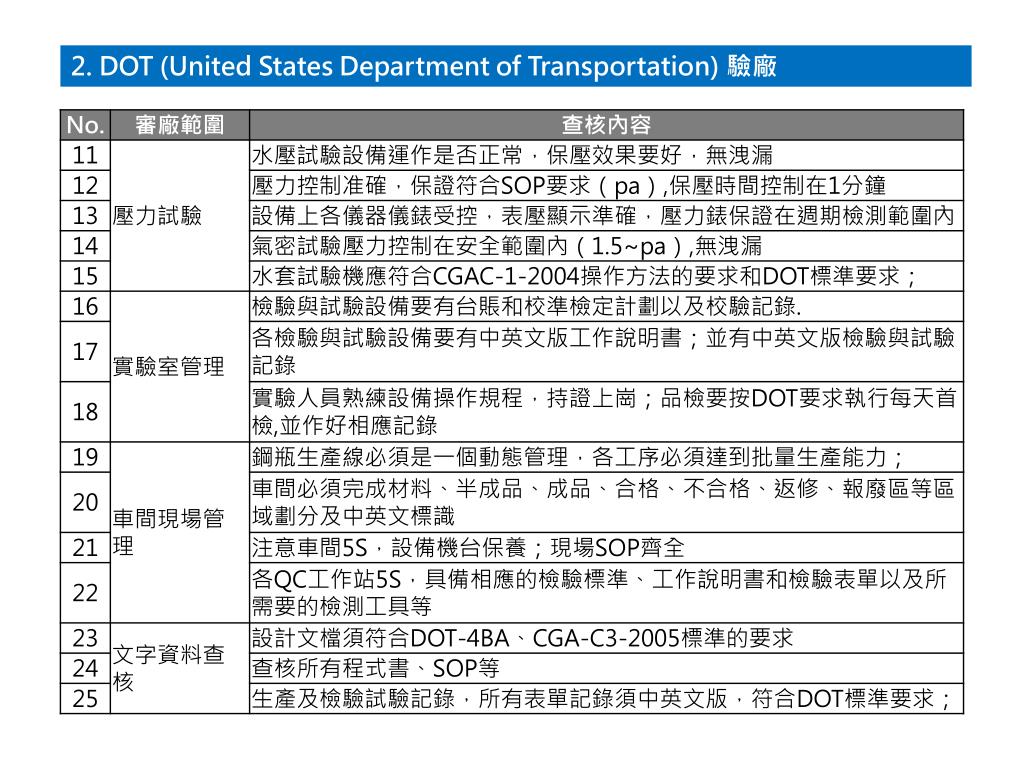

  12. 2.DOT (United States Department of Transportation) 驗廠

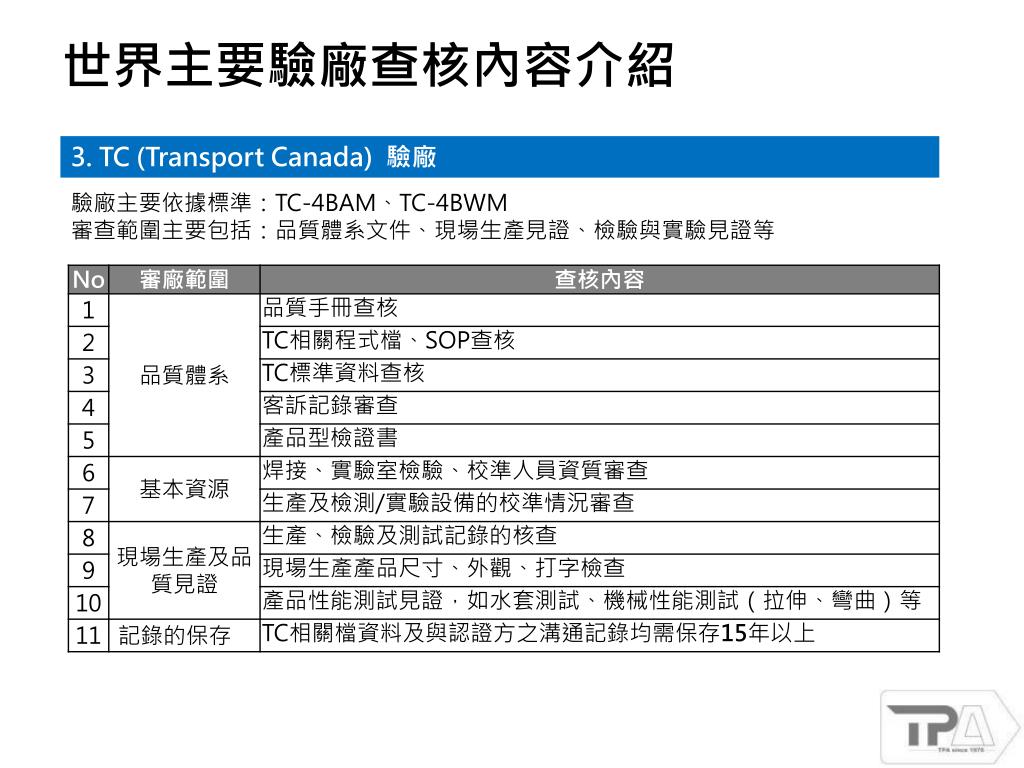

  13. 世界主要驗廠查核內容介紹 3. TC (Transport Canada) 驗廠 驗廠主要依據標準：TC-4BAM、TC-4BWM 審查範圍主要包括：品質體系文件、現場生產見證、檢驗與實驗見證等

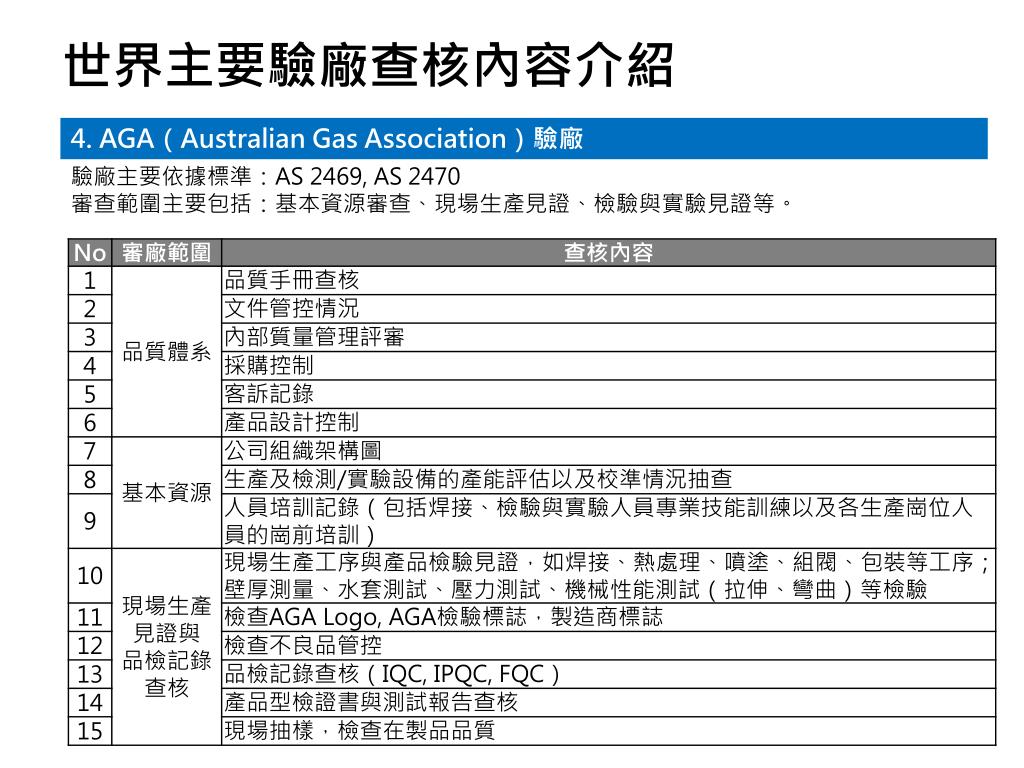

  14. 世界主要驗廠查核內容介紹 4. AGA（Australian Gas Association）驗廠 驗廠主要依據標準：AS 2469, AS 2470 審查範圍主要包括：基本資源審查、現場生產見證、檢驗與實驗見證等。

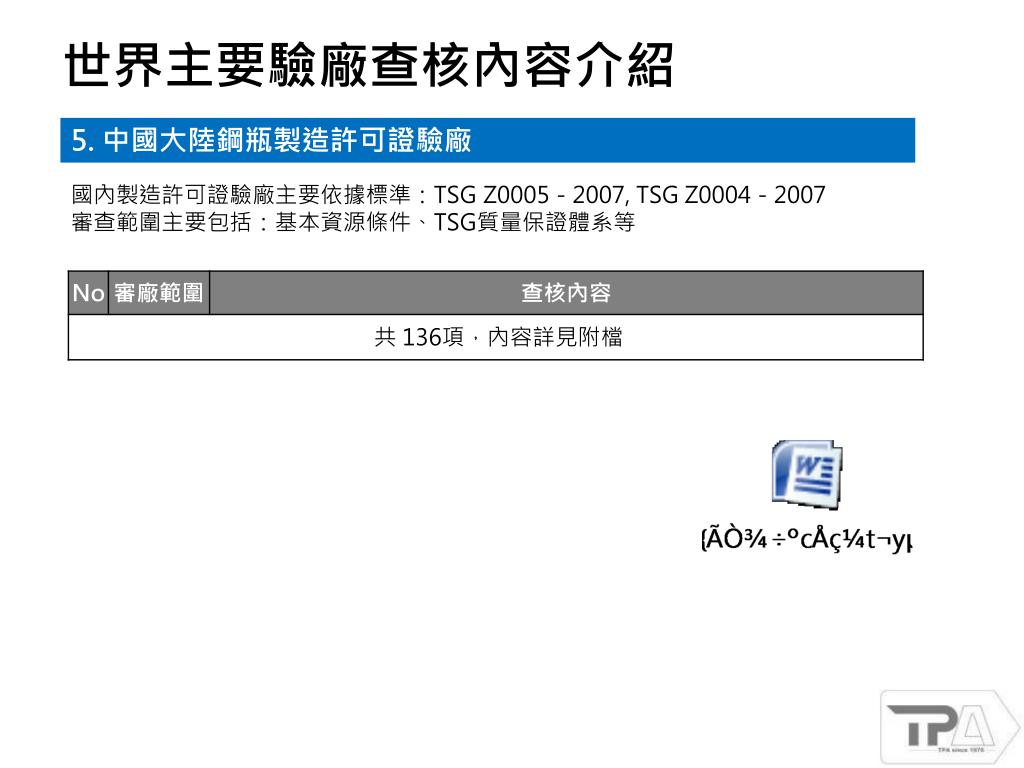

  15. 世界主要驗廠查核內容介紹 • 5. 中國大陸鋼瓶製造許可證驗廠 國內製造許可證驗廠主要依據標準：TSG Z0005－2007, TSG Z0004－2007 審查範圍主要包括：基本資源條件、TSG質量保證體系等
