Presentation Transcript
slide1

電子電路實習 II

A 差動放大器

B 功率放大器

slide2
A

差動放大器

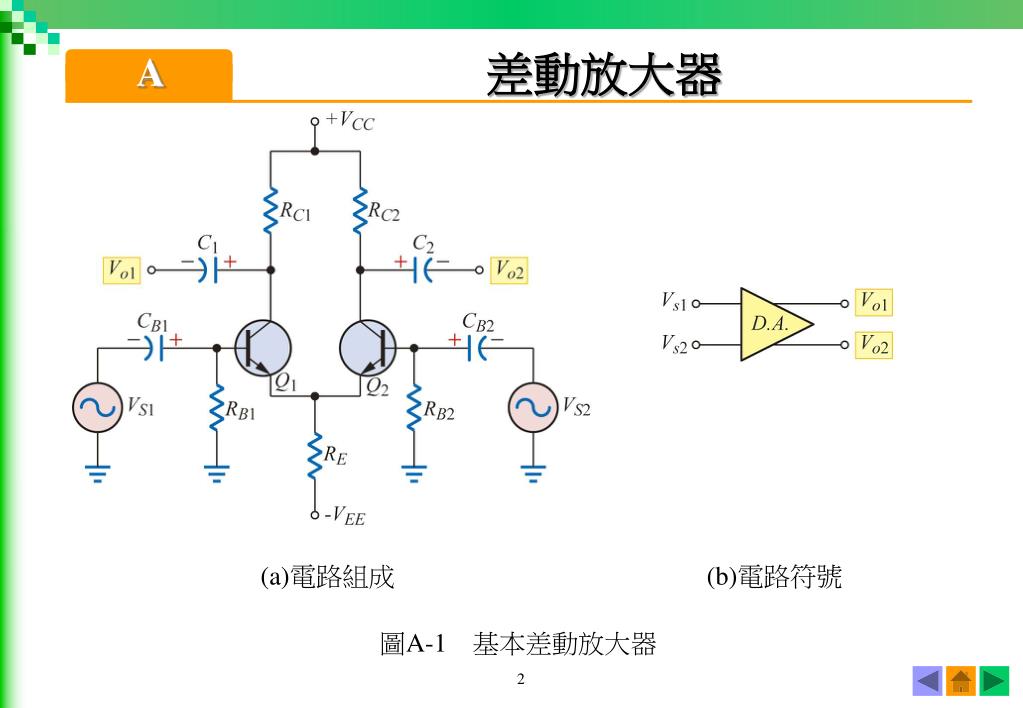

(a)電路組成

(b)電路符號

圖A-1 基本差動放大器

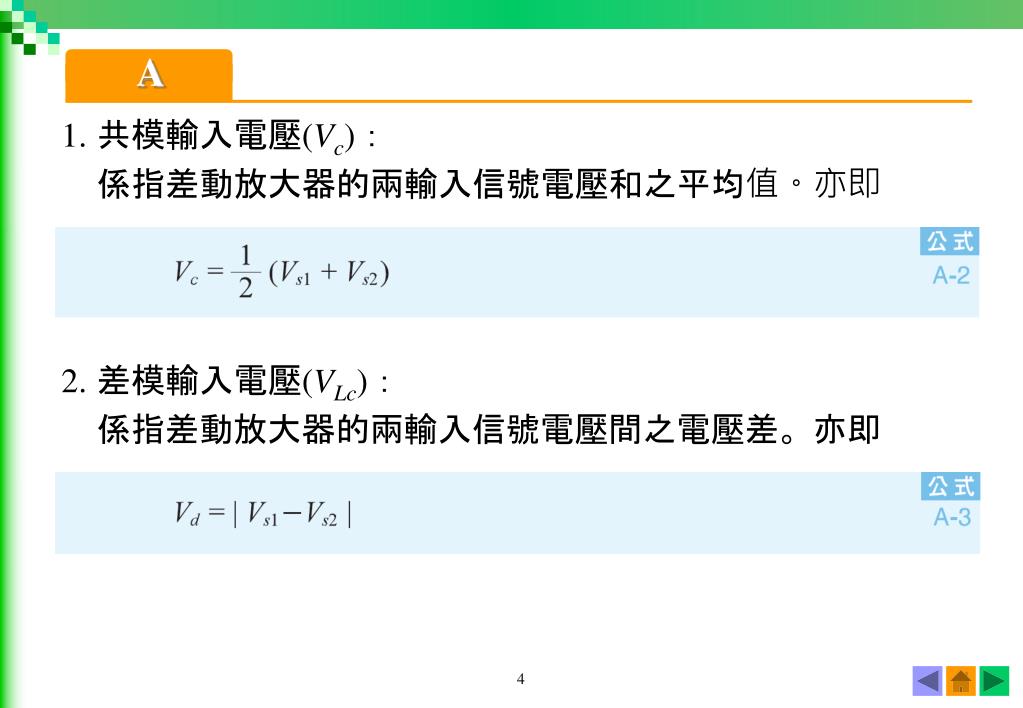

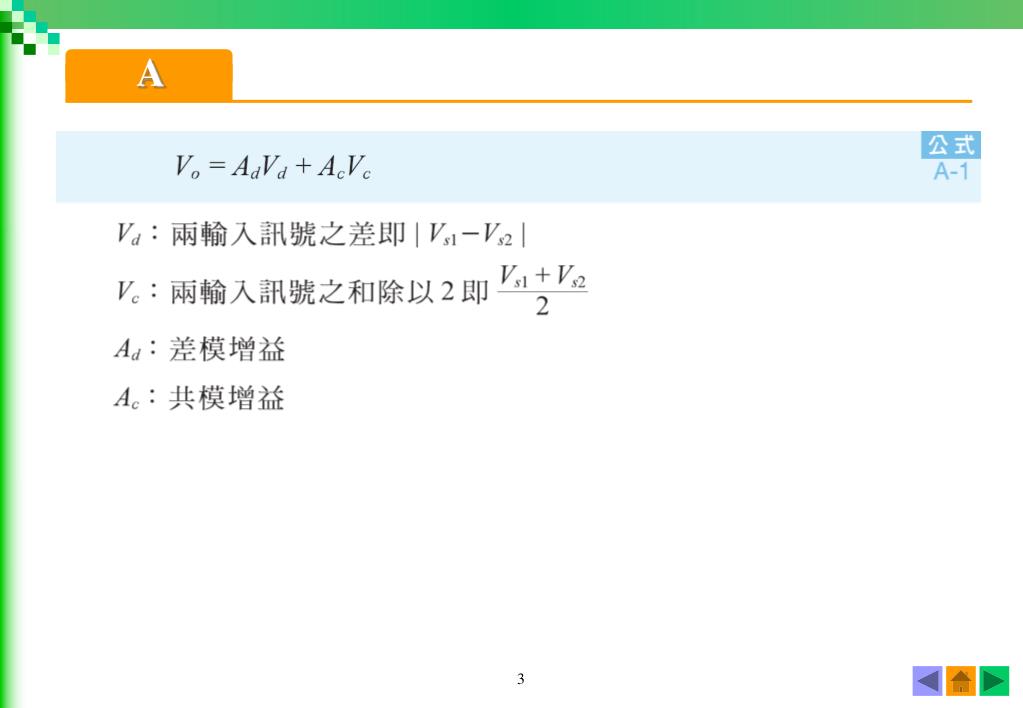

slide4
A

1. 共模輸入電壓(Vc):

係指差動放大器的兩輸入信號電壓和之平均值。亦即

2. 差模輸入電壓(VLc):

係指差動放大器的兩輸入信號電壓間之電壓差。亦即

slide5
A

3. 共模輸出電壓(VLc):

共模輸入電壓經差動放大器放大 Ac倍之後的輸出電壓,稱為共模輸出電壓。

4. 差模輸出電壓(VLd):

差模輸入電壓經差動放大器放大 Ad 倍之後的輸出電壓,稱為差模輸出電壓。

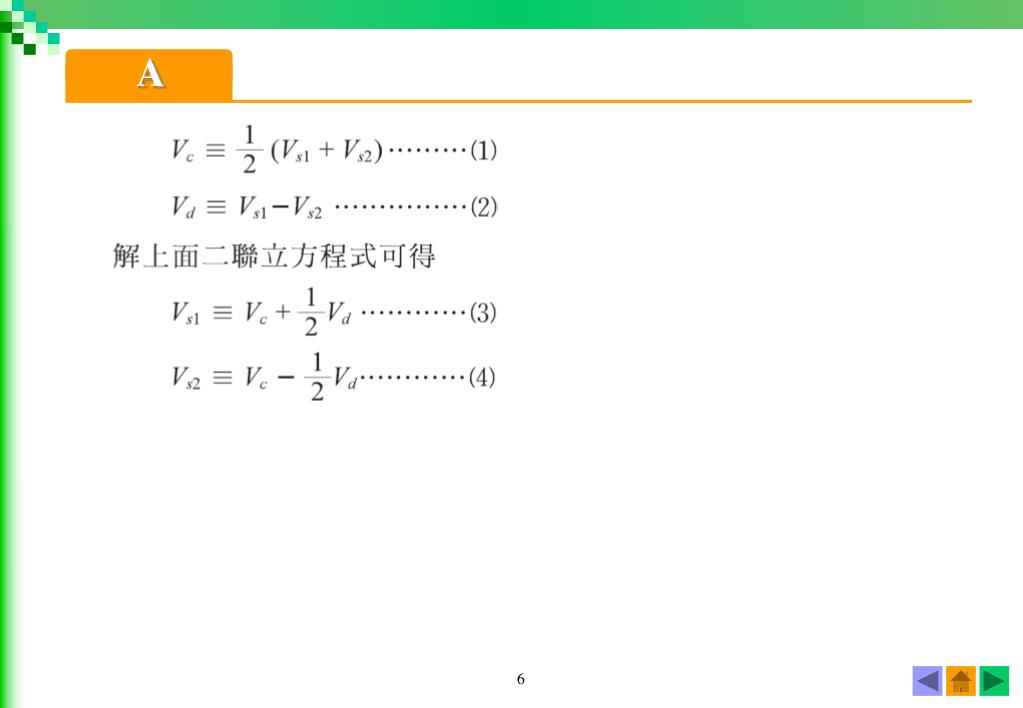

slide7
A

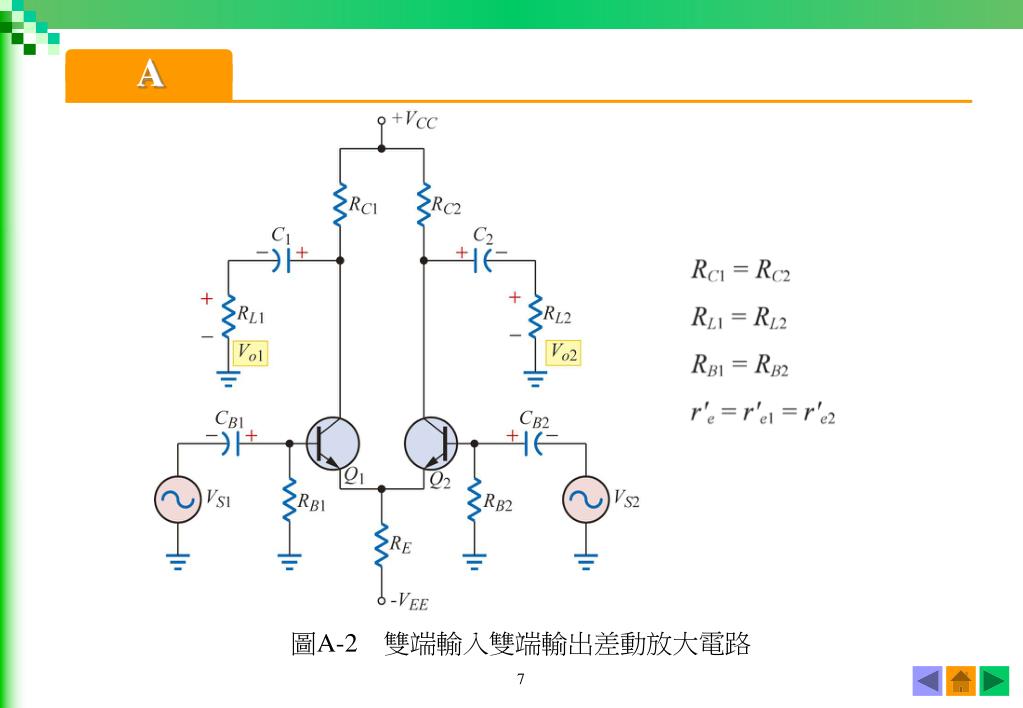

圖A-2 雙端輸入雙端輸出差動放大電路

slide8
A

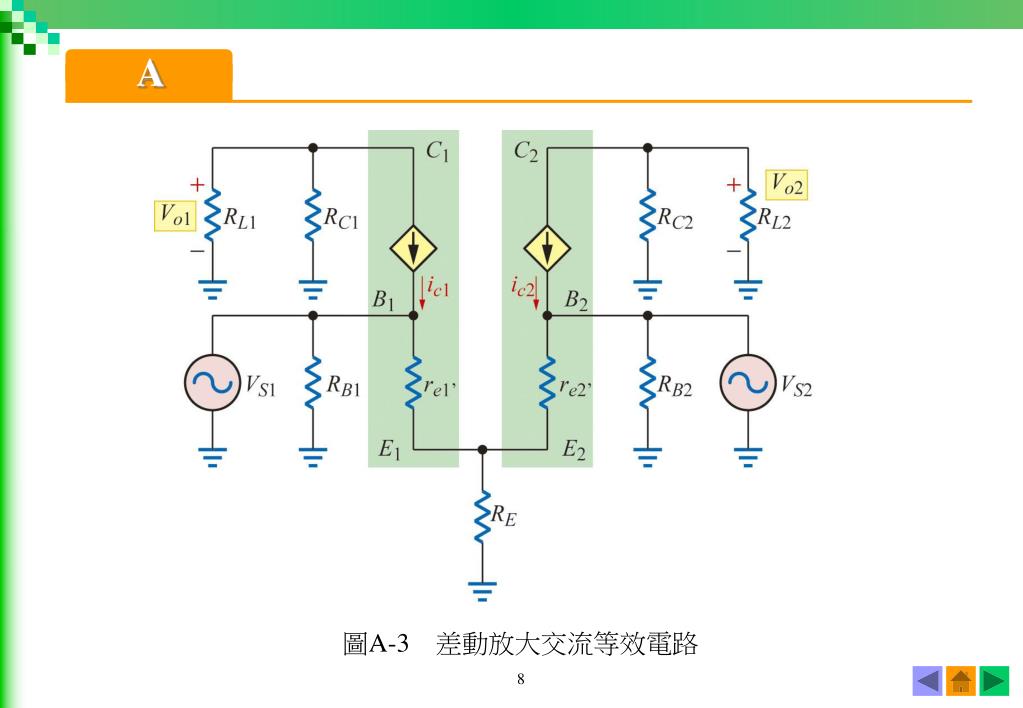

圖A-3 差動放大交流等效電路

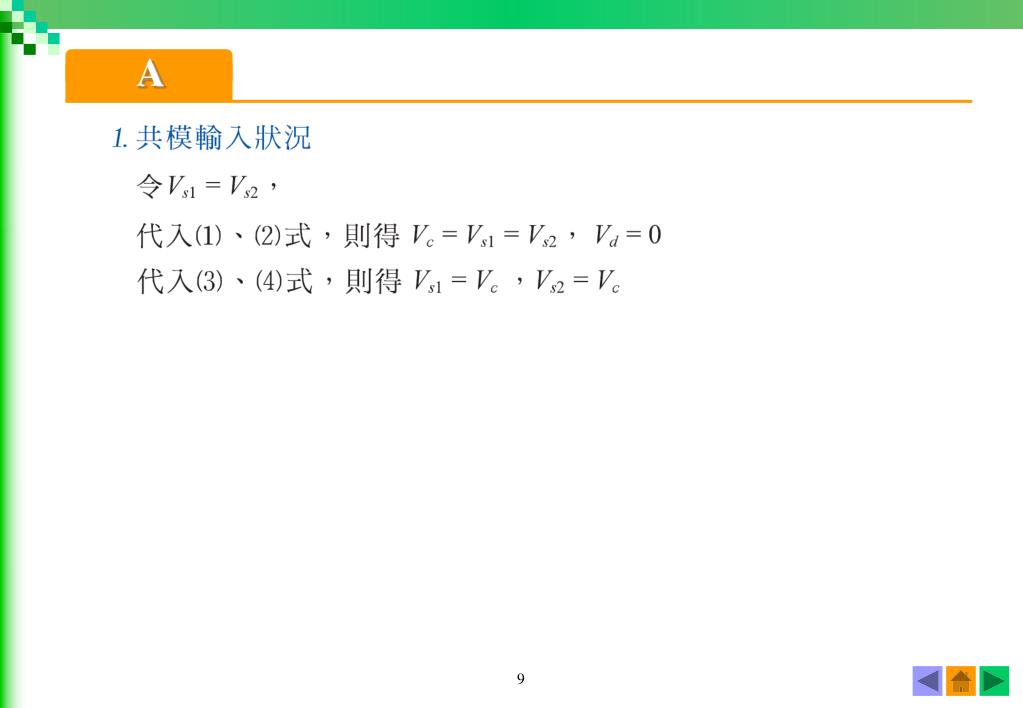

slide10
A

(a)

(b)

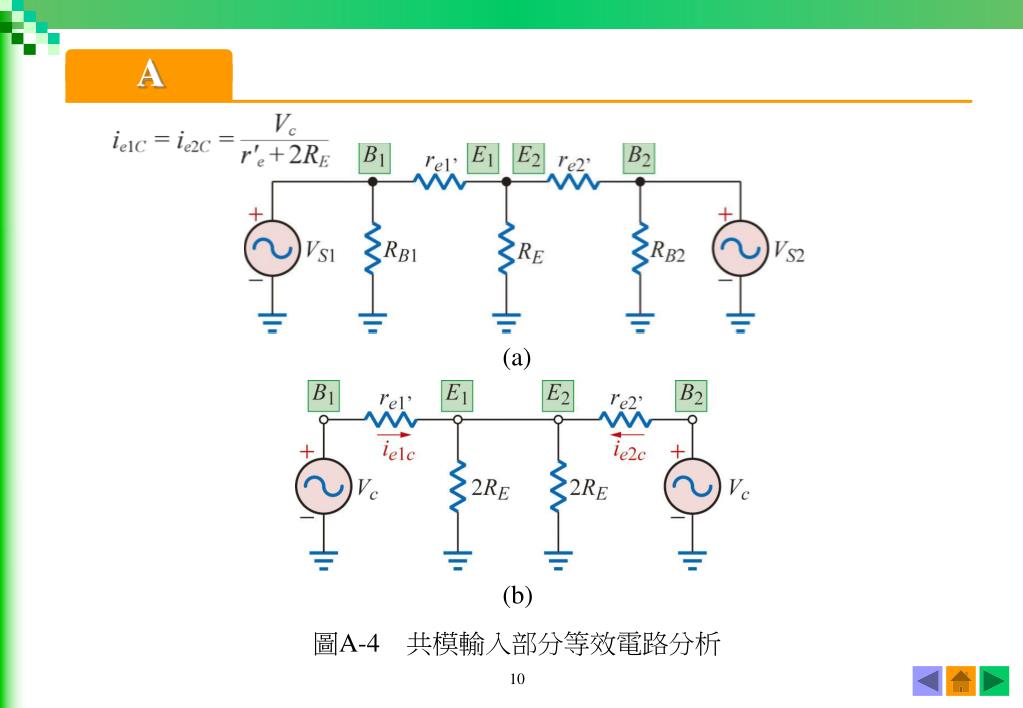

圖A-4 共模輸入部分等效電路分析

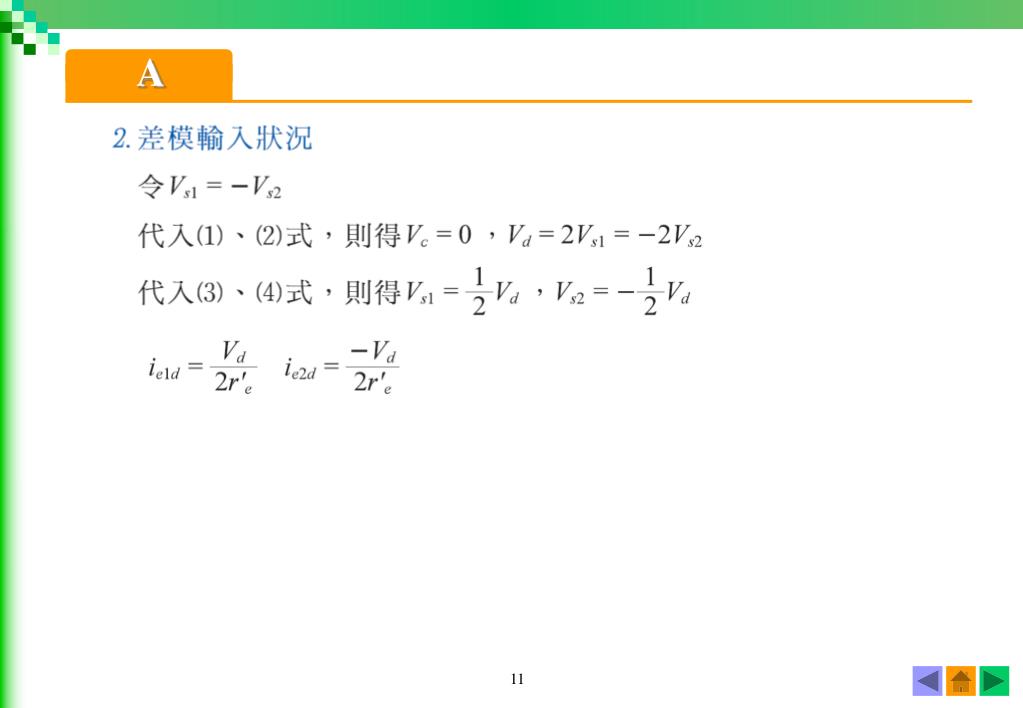

slide12
A

(a)

(b)

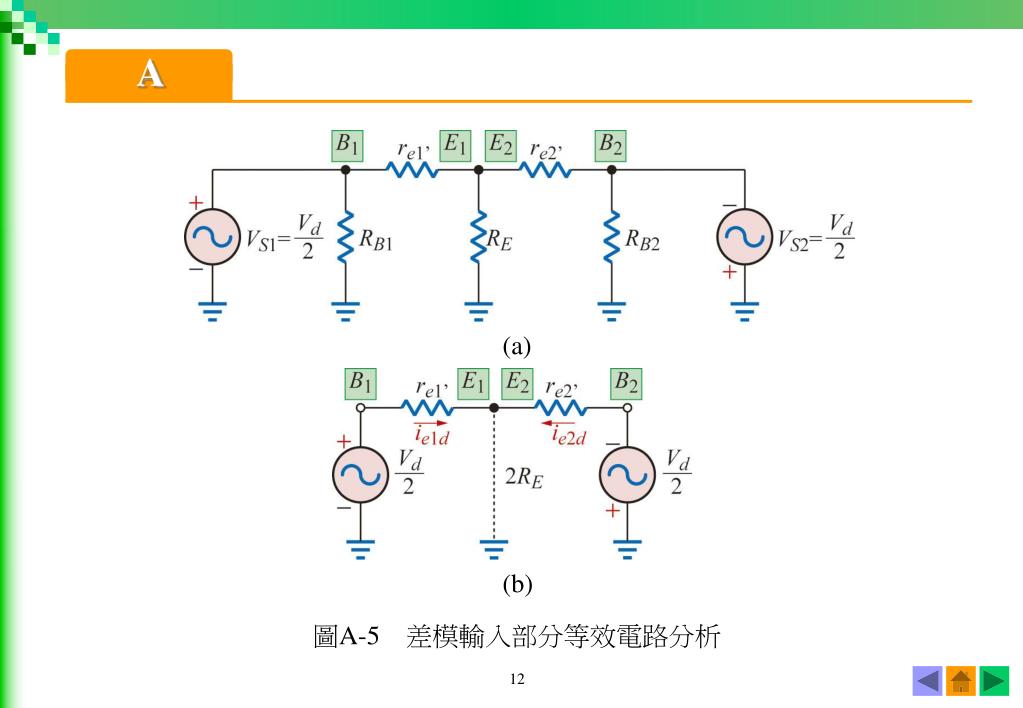

圖A-5 差模輸入部分等效電路分析

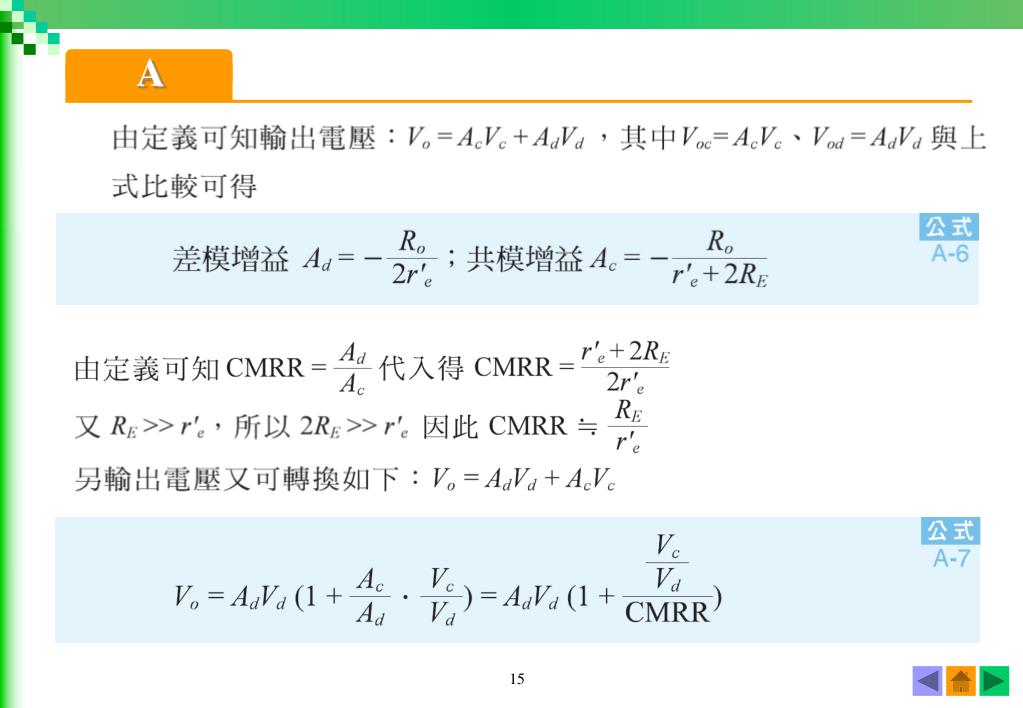

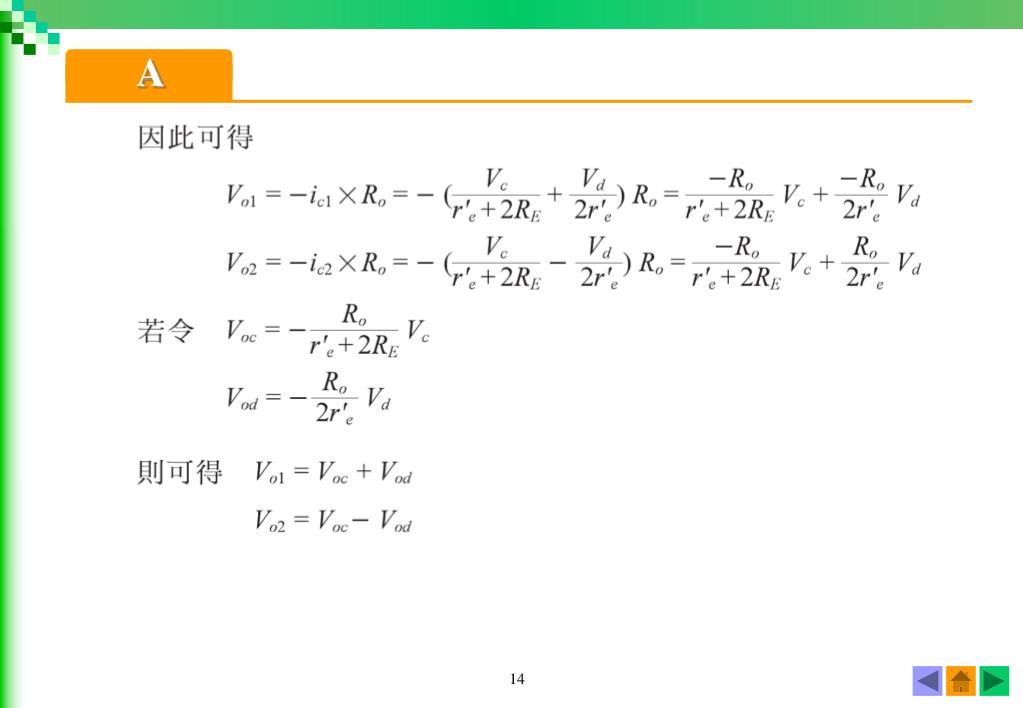

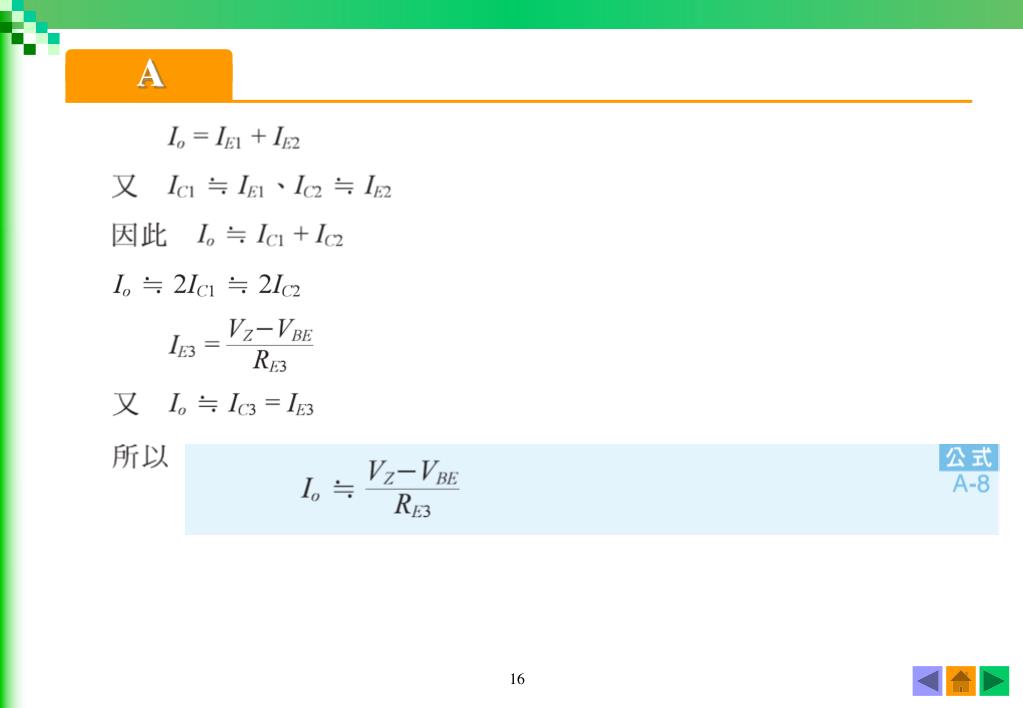

slide17
A

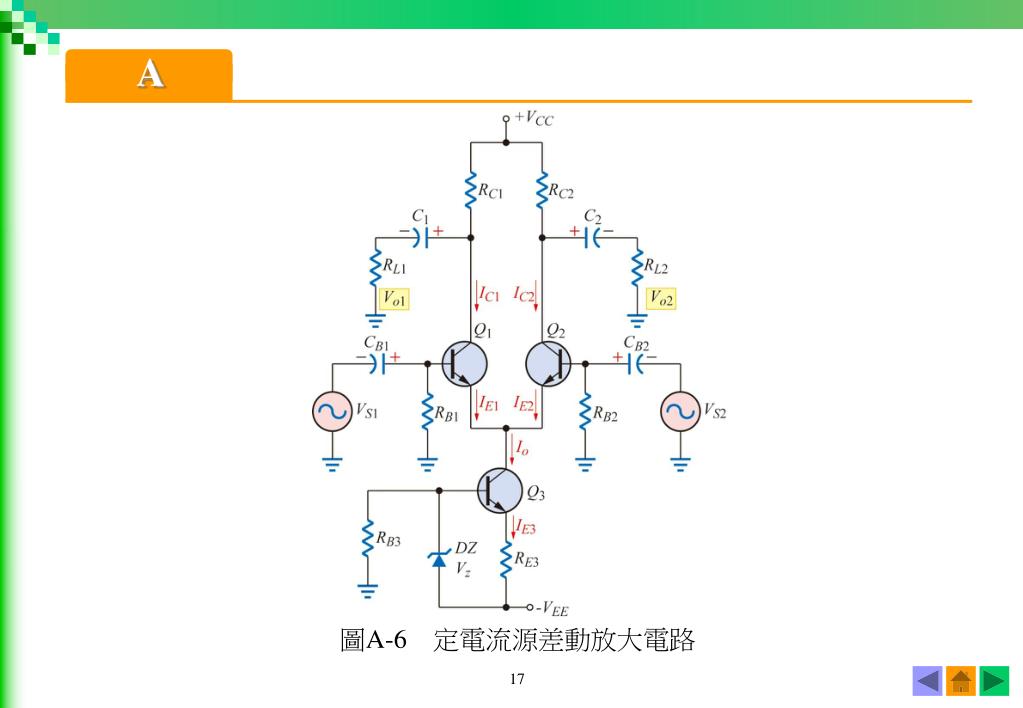

圖A-6 定電流源差動放大電路

slide18
A

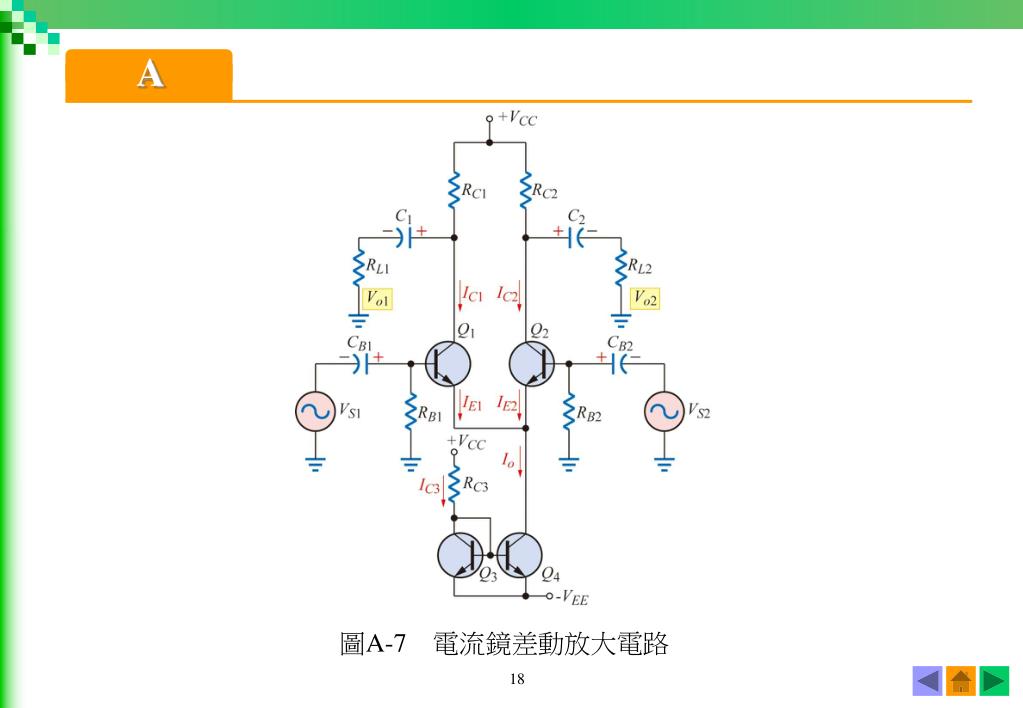

圖A-7 電流鏡差動放大電路

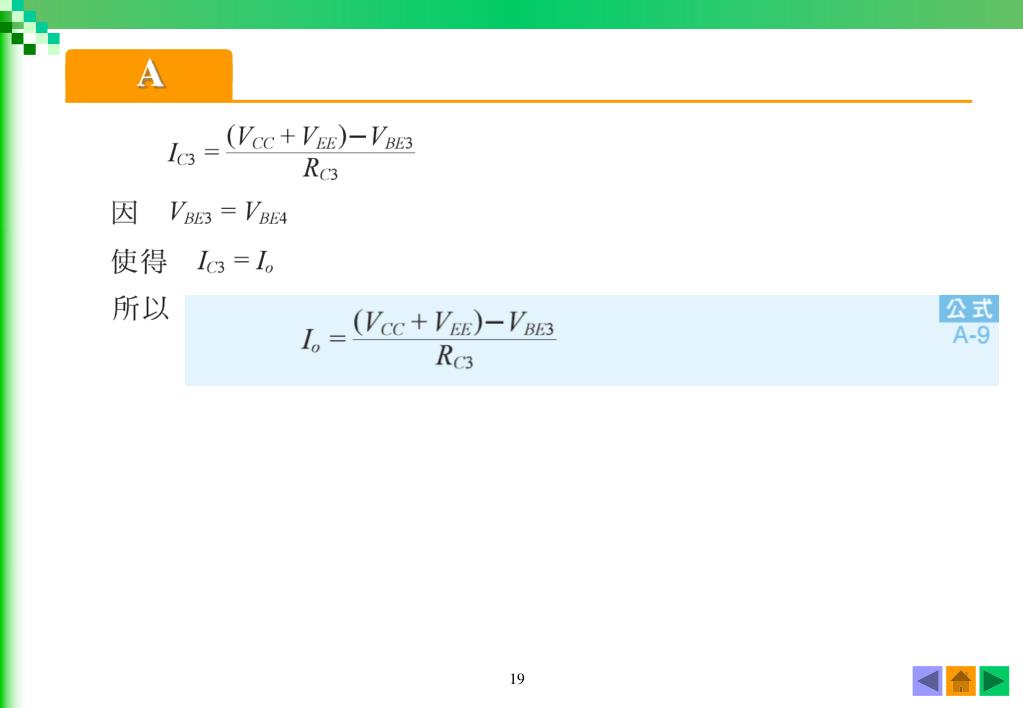

slide20
B

功率放大器

(a) A類放大器

(b) B類放大器

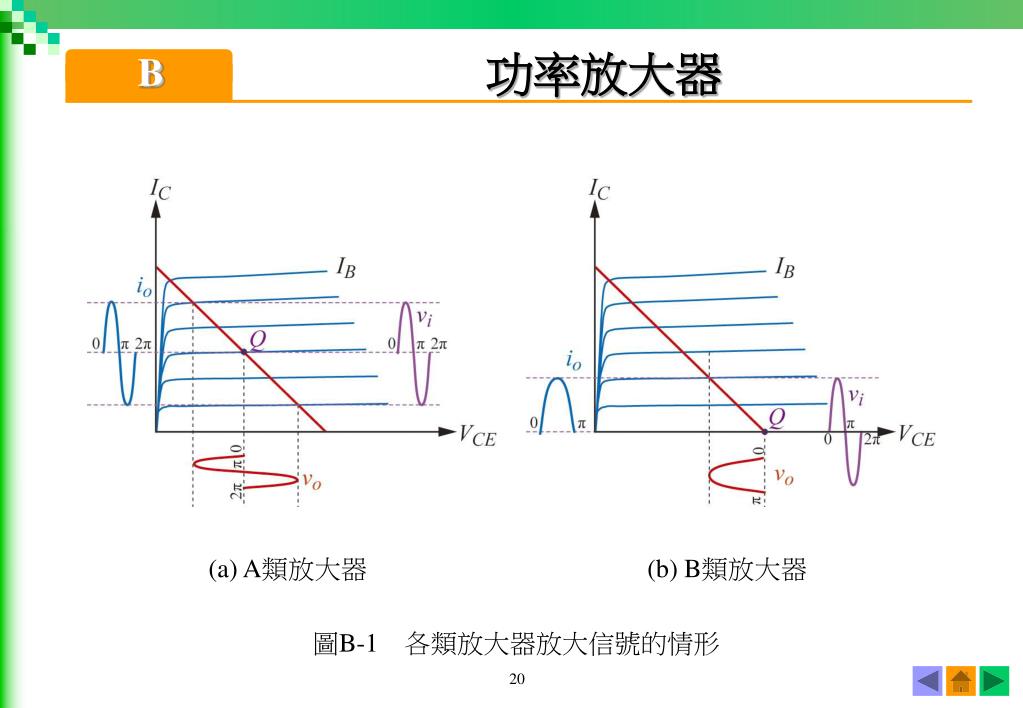

圖B-1 各類放大器放大信號的情形

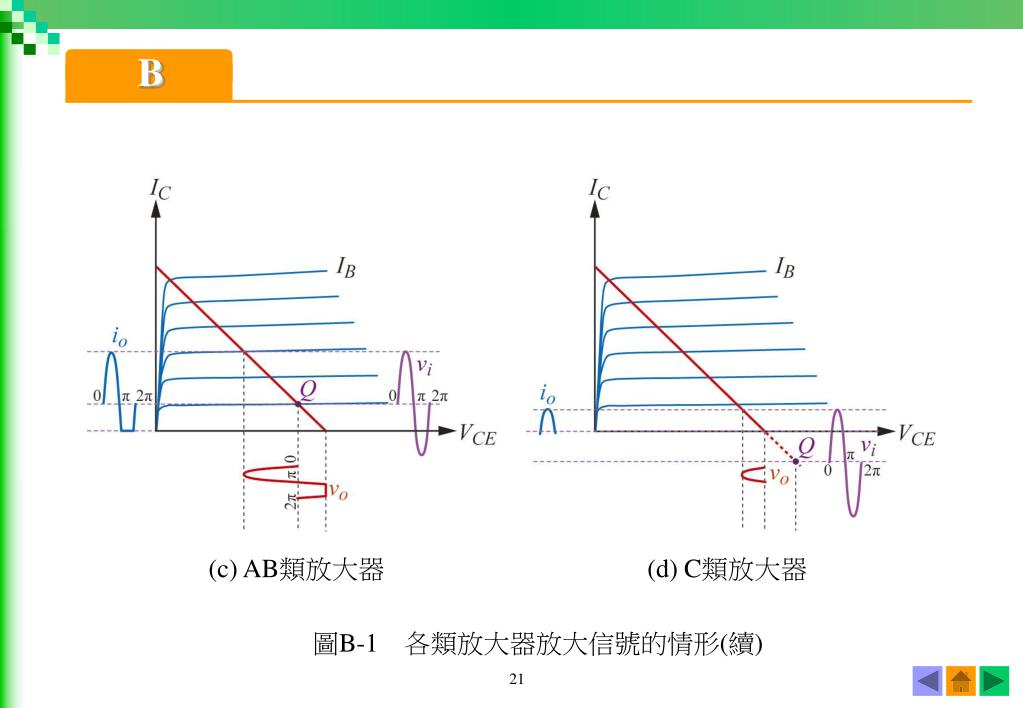

slide21
B

(c) AB類放大器

(d) C類放大器

圖B-1 各類放大器放大信號的情形(續)

slide22
B

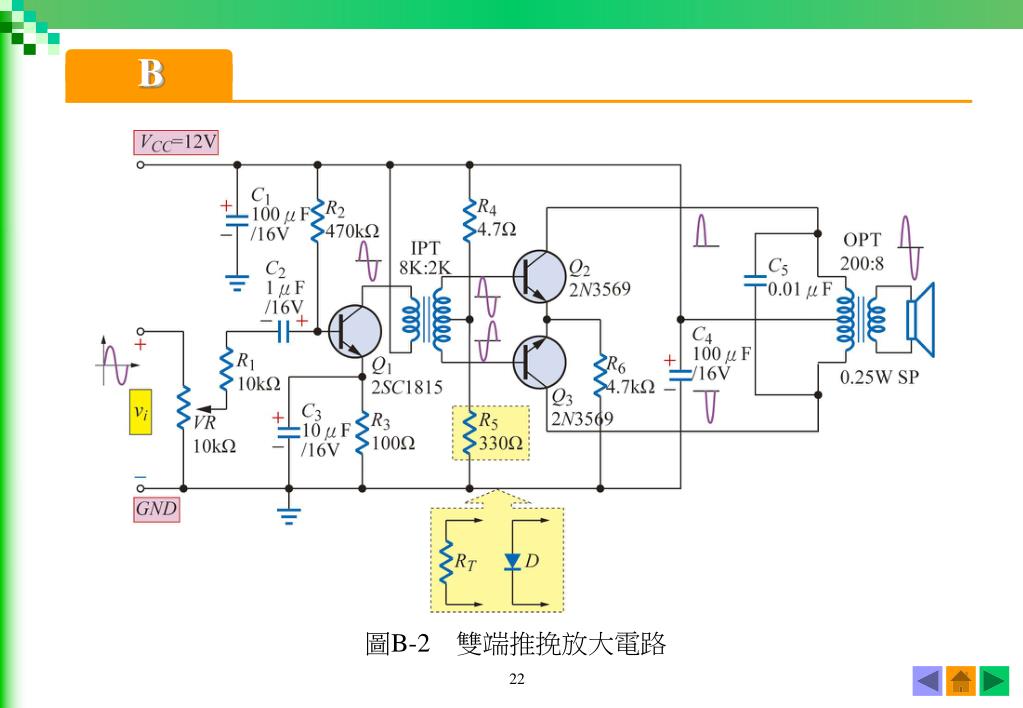

圖B-2 雙端推挽放大電路

slide23
B

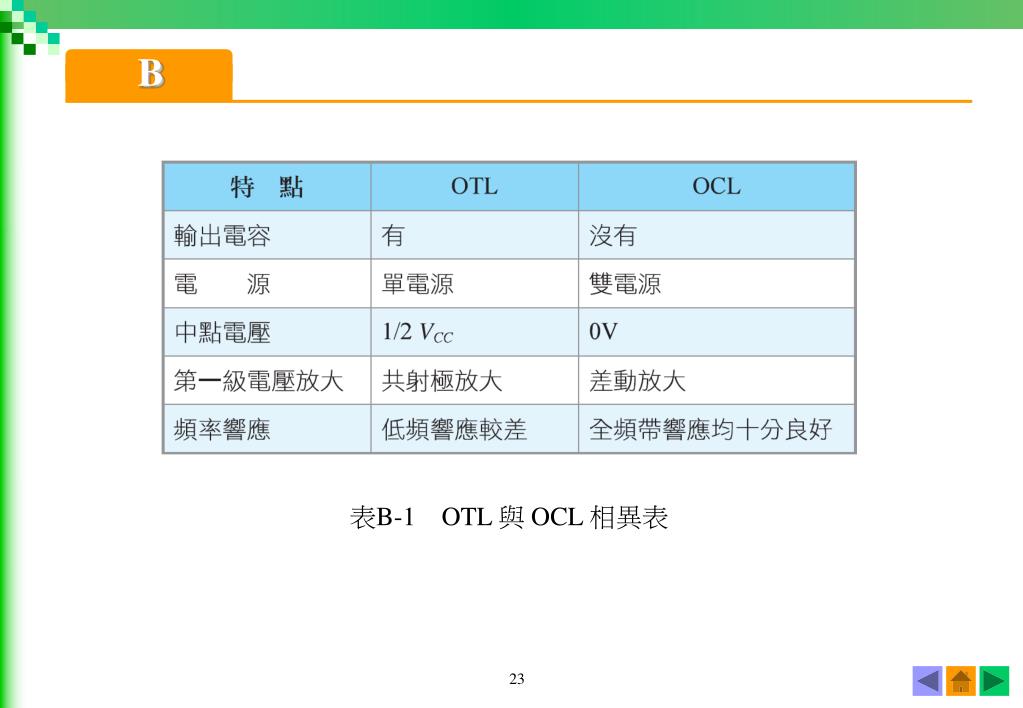

表B-1 OTL 與 OCL 相異表

slide24
B

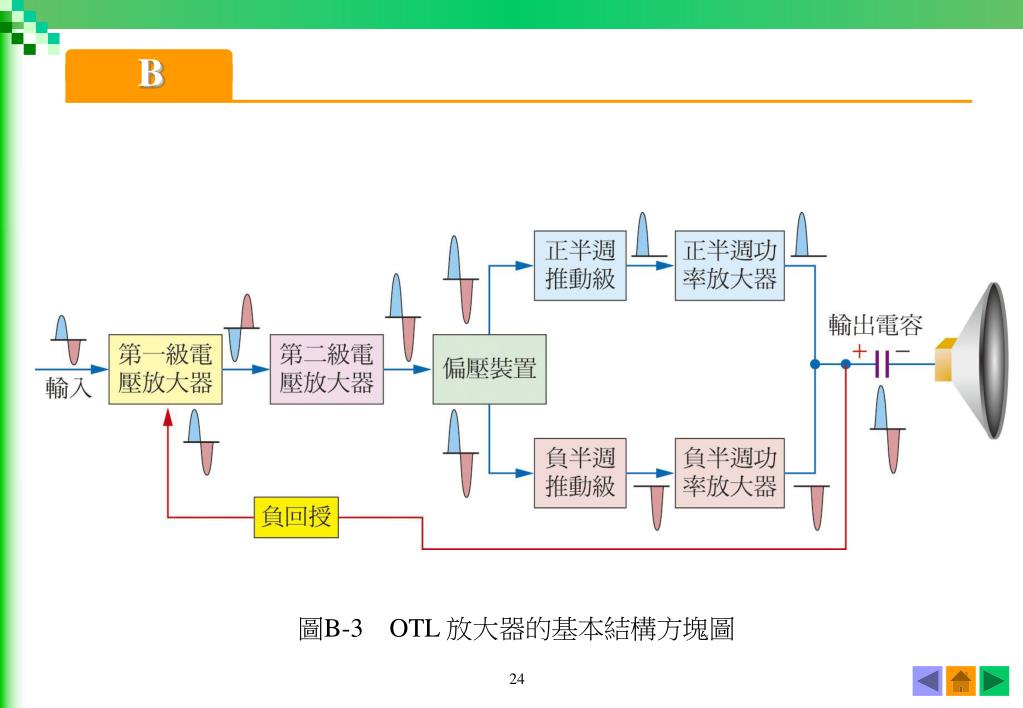

圖B-3 OTL 放大器的基本結構方塊圖

slide25
B

圖B-4 OTL 放大電路

slide26
B

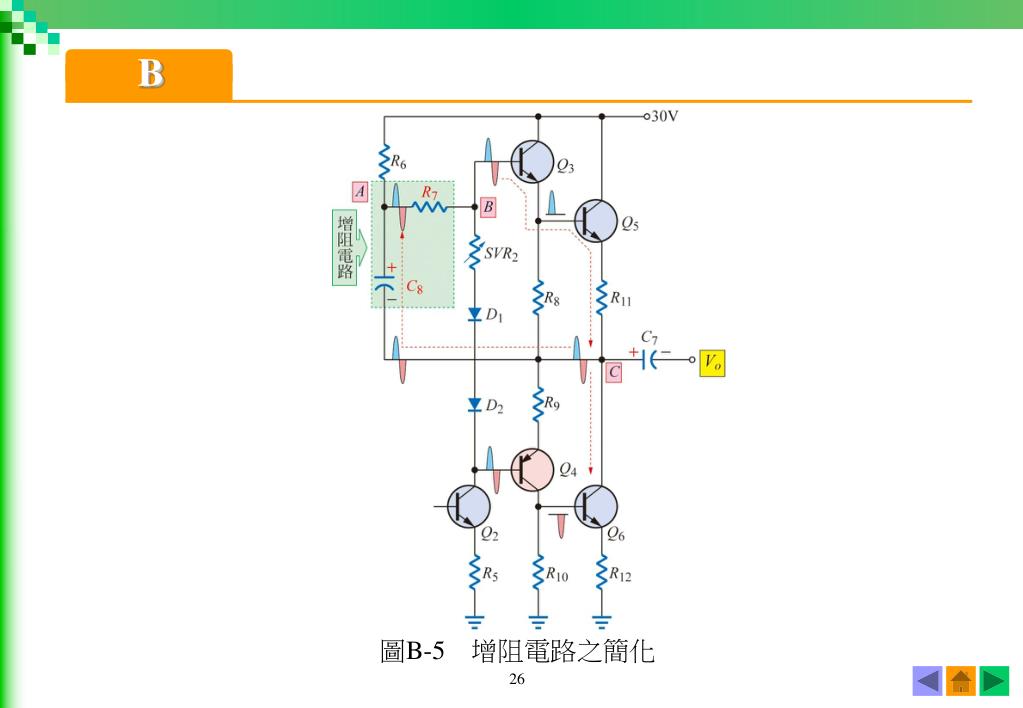

圖B-5 增阻電路之簡化

slide27
B

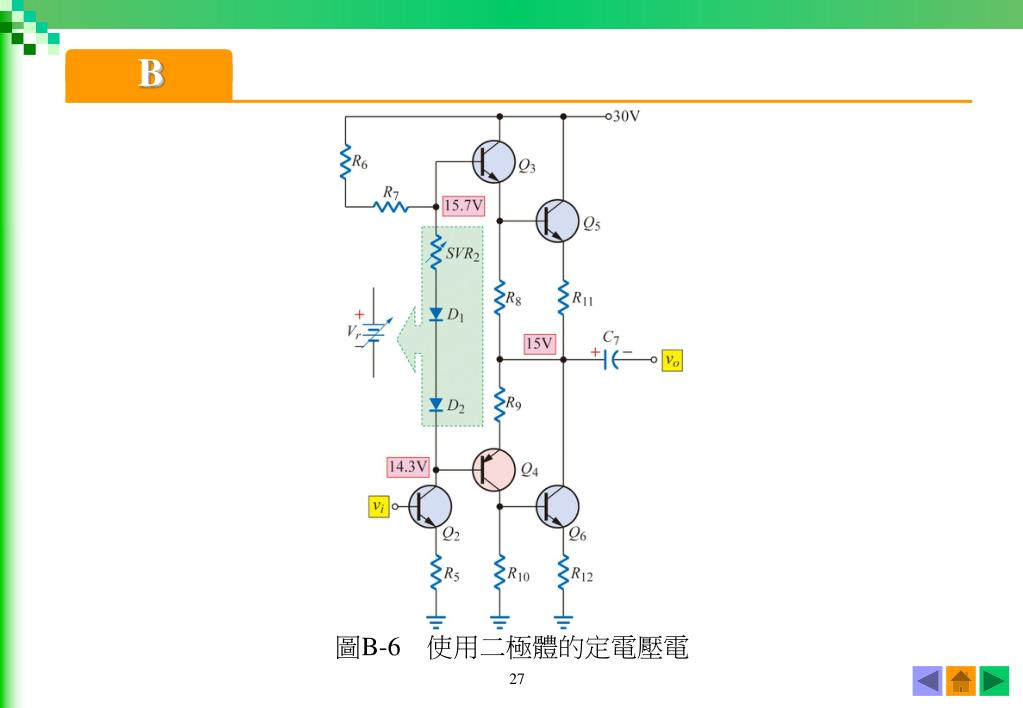

圖B-6 使用二極體的定電壓電

slide28
B

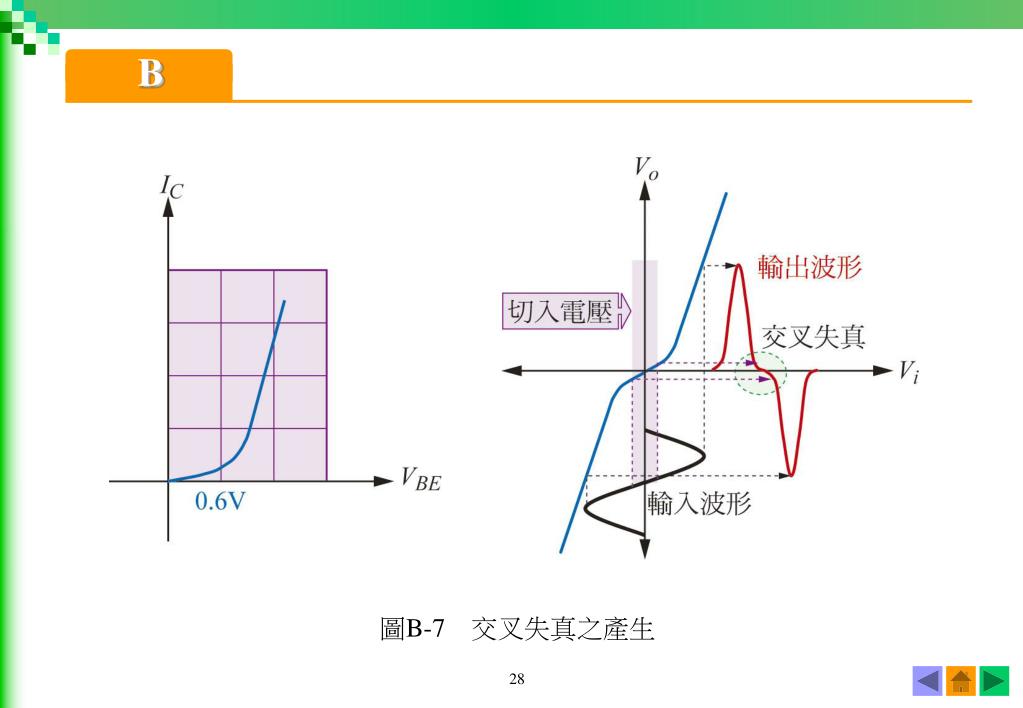

圖B-7 交叉失真之產生

slide29
B

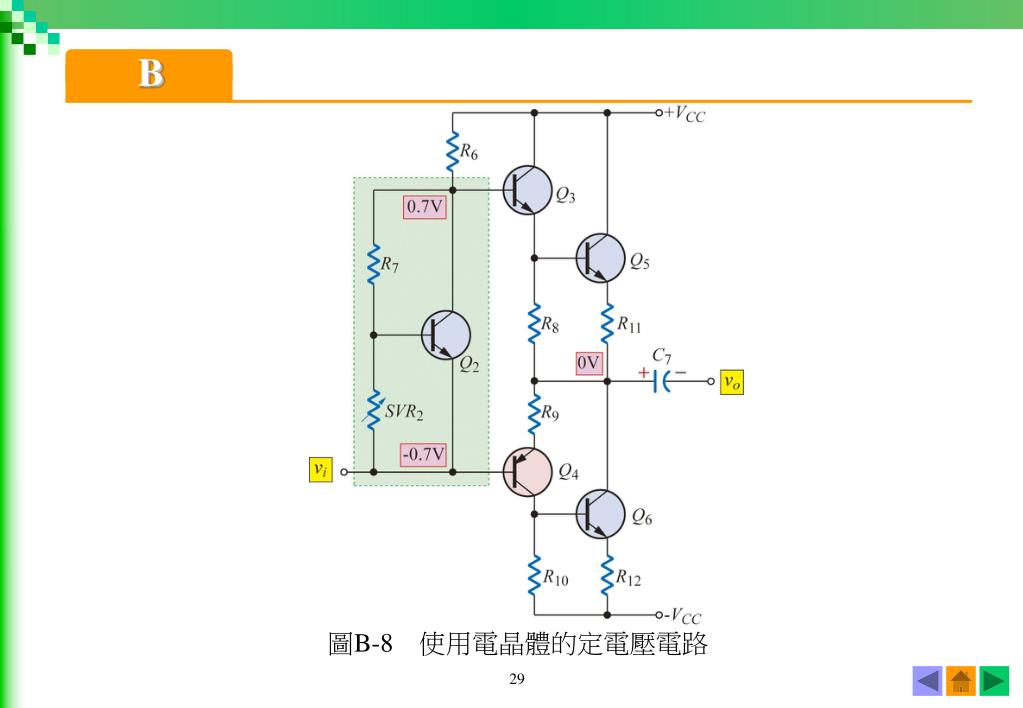

圖B-8 使用電晶體的定電壓電路

slide30
B

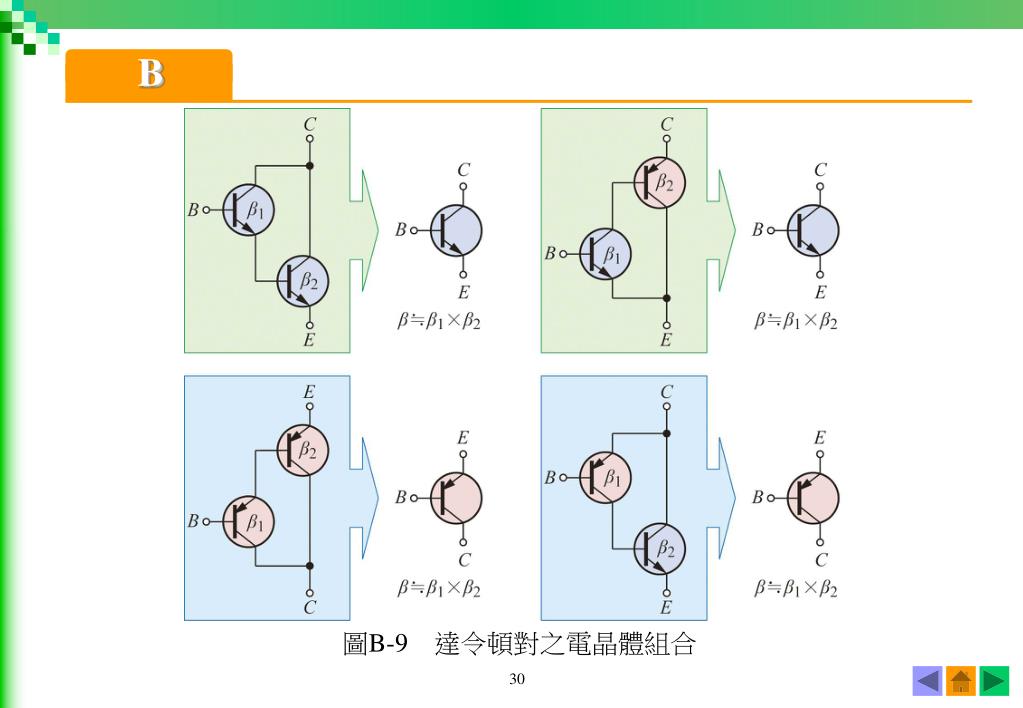

圖B-9 達令頓對之電晶體組合

slide31
B

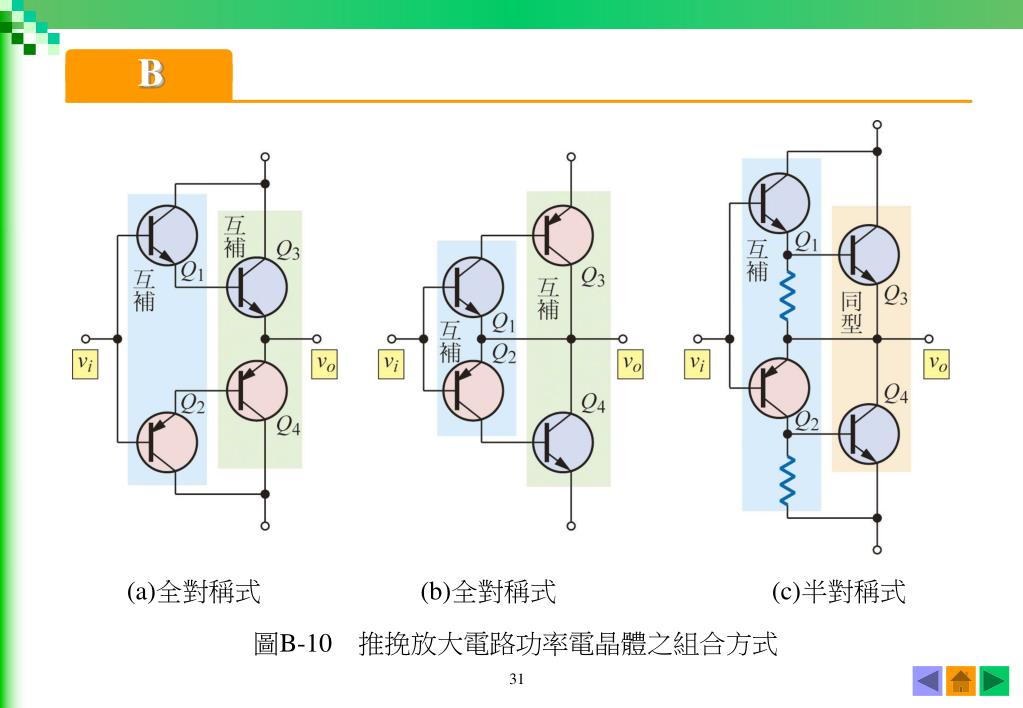

(a)全對稱式     (b)全對稱式     (c)半對稱式

圖B-10 推挽放大電路功率電晶體之組合方式

slide32
B

(a)     (b)    (c)

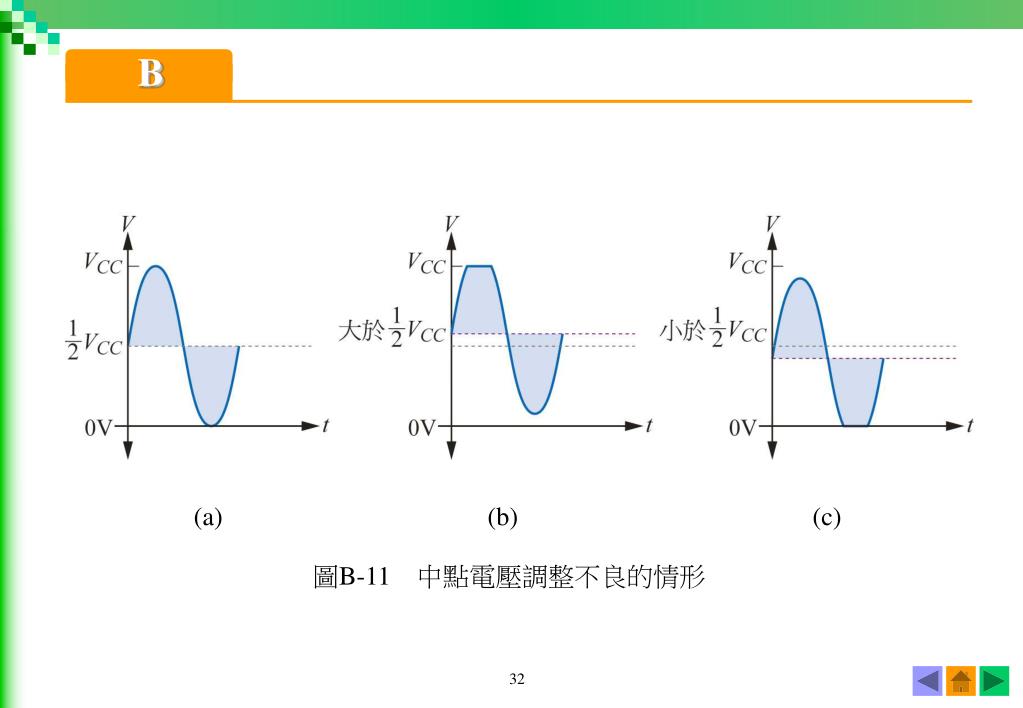

圖B-11 中點電壓調整不良的情形

slide33
B

圖B-12 OCL 放大電路之基本結構

slide34
B

圖B-13 OCL 放大電路

slide35
B

(a)

(b)

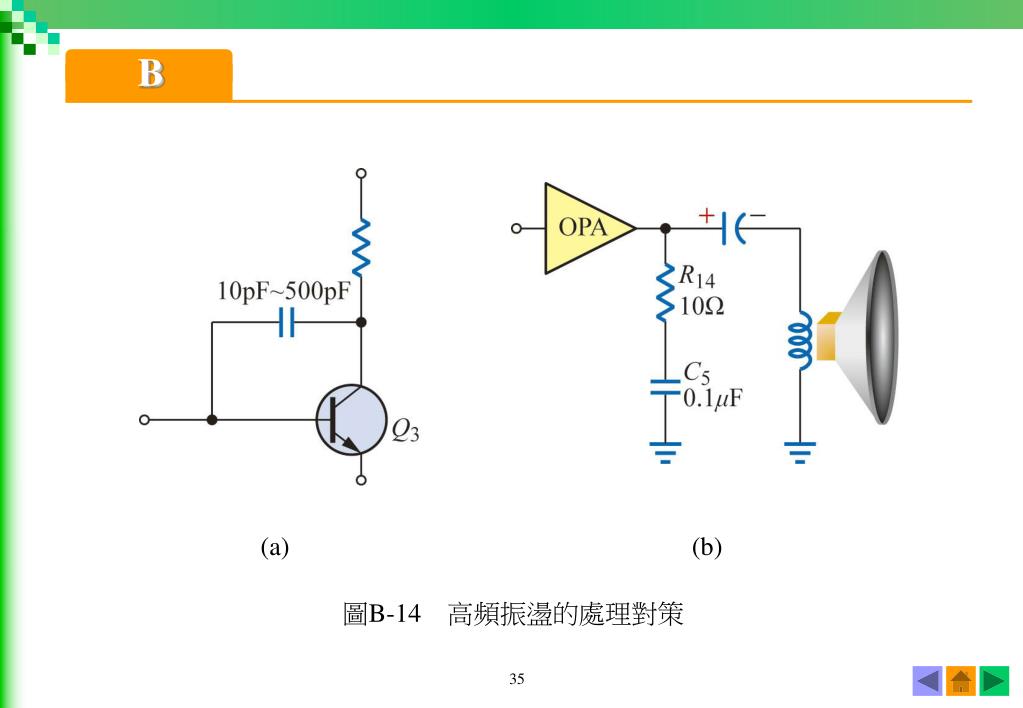

圖B-14 高頻振盪的處理對策

slide36
B

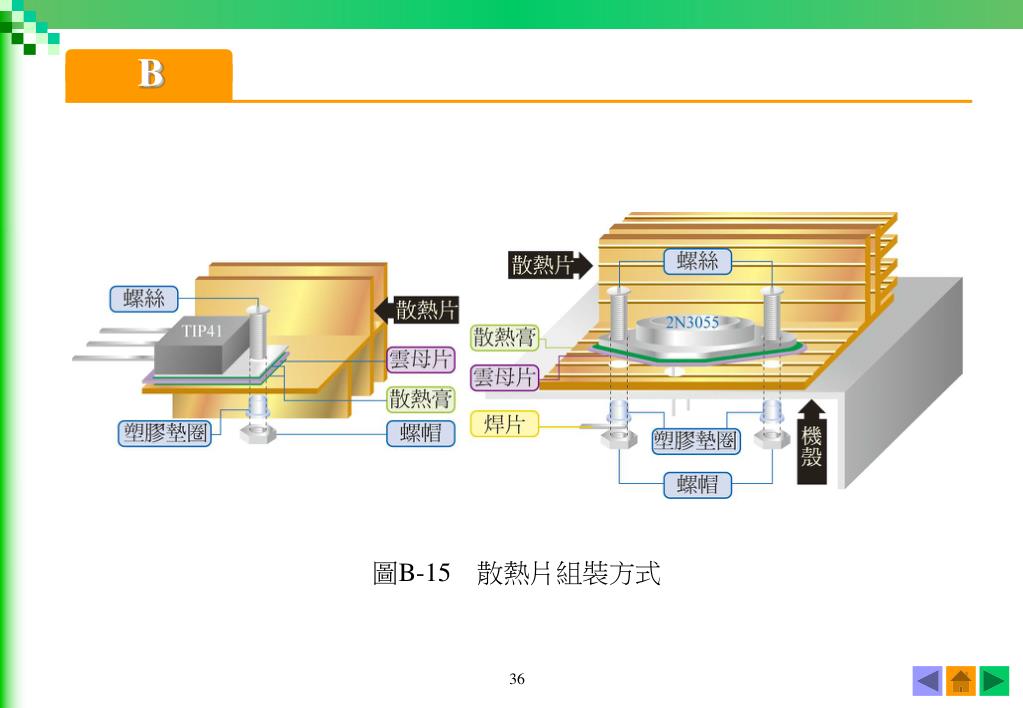

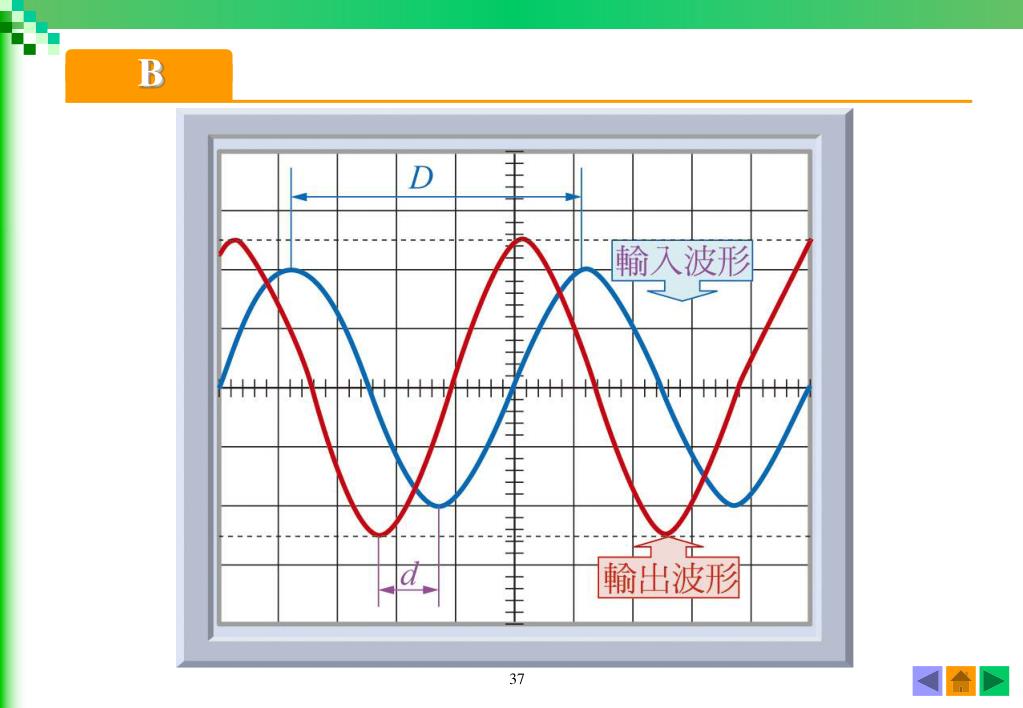

圖B-15 散熱片組裝方式
