la maquina

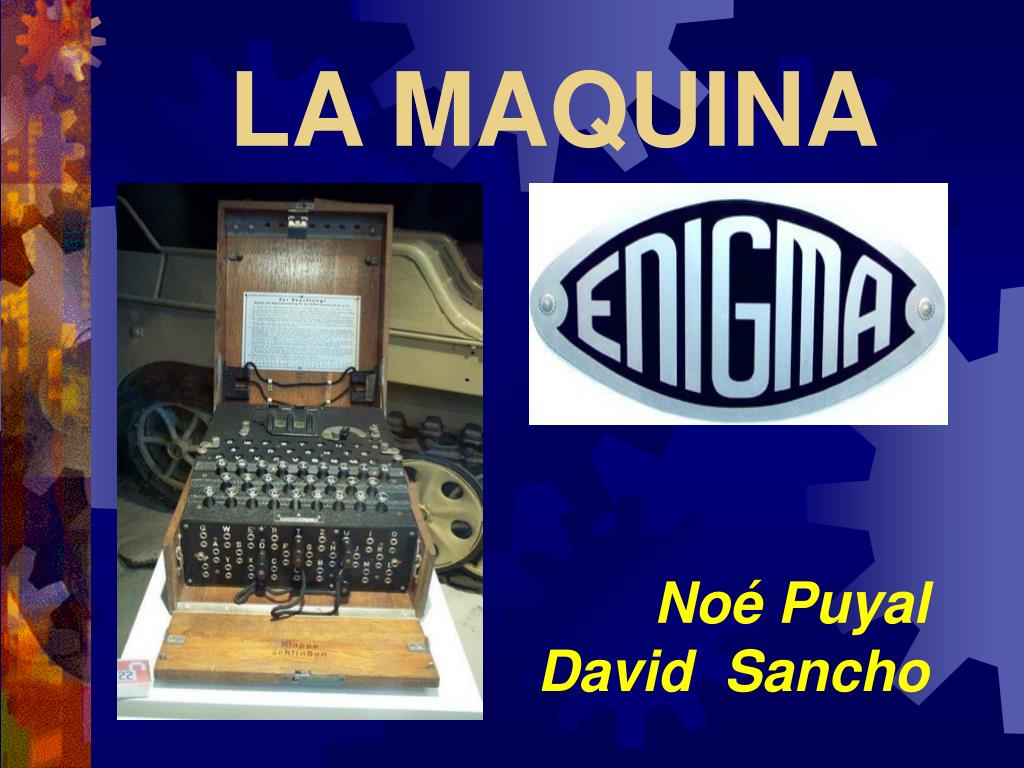

LA MAQUINA

Noé Puyal David Sancho

historia

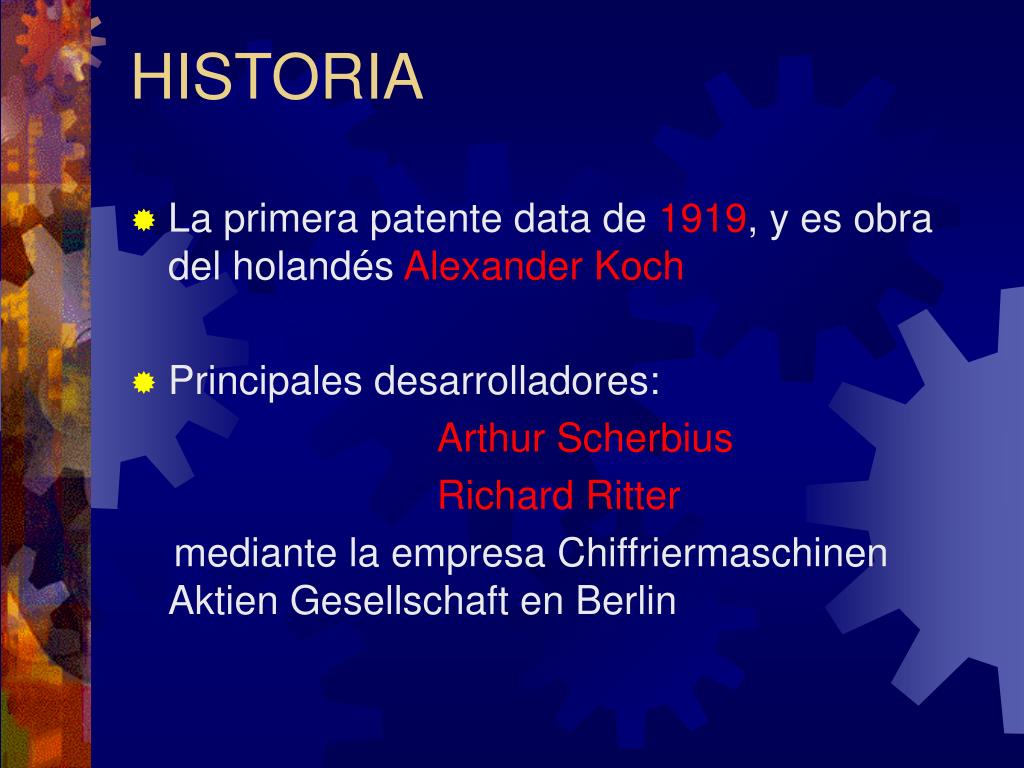

HISTORIA
  • La primera patente data de 1919, y es obra del holandés Alexander Koch
  • Principales desarrolladores:

Arthur Scherbius

Richard Ritter

mediante la empresa Chiffriermaschinen Aktien Gesellschaft en Berlin

historia 3

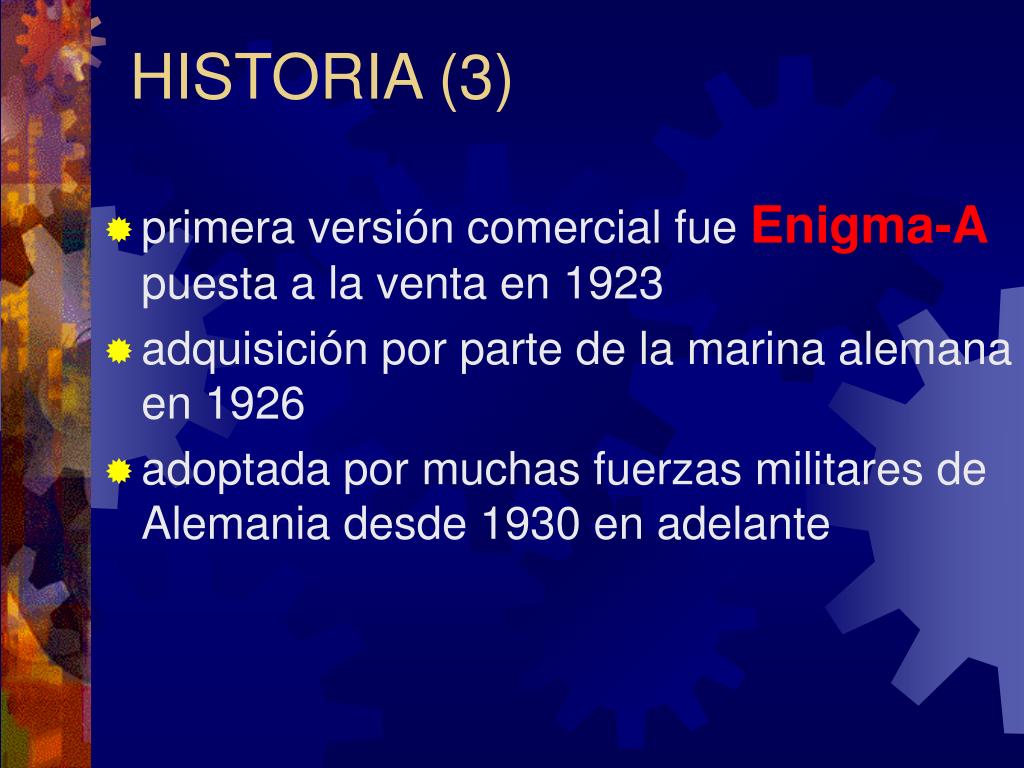

HISTORIA (3)
  • primera versión comercial fue Enigma-A puesta a la venta en 1923
  • adquisición por parte de la marina alemana en 1926
  • adoptada por muchas fuerzas militares de Alemania desde 1930 en adelante
partes de enigma 1
PARTES DE ENIGMA(1)
  • Un teclado de 26 letras
  • Tablero Luminoso. Un frontal con 26 luces, una para cada letra.
  • ”Scrambler” donde se encuentran los rotores en un eje común.
  • ”Steckerboard”, un frontal donde se podían hacer hasta 13 conexiones para emparejar letras mediante unas clavijas.
  • Reflector
partes de enigma 2
PARTES DE ENIGMA(2)
  • La parte eléctrica era una batería que se conecta a una de las lámparas
  • El corazón de la máquina Enigma era mecánico y consistía de varios rotores conectados entre sí
rotores
ROTORES
  • Los rotores eran discos circulares planos con 26 contactos eléctricos en cada cara, uno por cada letra del alfabeto
  • Cada contacto de una cara esta cableado a un contacto diferente de la cara contraria
  • Los rotores utilizados por el ejército alemán poseían un cableado distinto al de los modelos comerciales.
reflector
REFLECTOR
  • Reflector lo que hacía era recibir la señal del último rotor después de haber pasado por todos y devolvérsela
  • La invención del reflector lo que aportó fue que convirtió cifrado y descifrado en simétricos.
  • Pero el reflector provocaba un error, hacia que una letra no pudiera ser cifrada en si misma.
funcionamiento
FUNCIONAMIENTO
  • Al introducir una letra en la máquina Enigma la posición de los rotores variaba, así al volver a escribir la misma letra no se repetía el resultado.
  • Cuando el primer rotor había completado una vuelta completa, se avanzaba en una muesca la posición del segundo rotor y asi sucesivamente hasta el total de rotores de la máquina (llegó a tener hasta 5).
cifrado 1
CIFRADO (1)
  • Empieza cuando el operario escoge la secuencia inicial de rotores.
  • Entonces teclean la secuencia escogida dos veces en una máquina con la configuración inicial.
  • El operador entonces escribe el resto del mensaje con la secuencia que él ha escogido.
cifrado 2
CIFRADO (2)
  • En el extremo receptor el operador teclea los 6 primeros caracteres con la configuración inicial, detectando la usada para esa transmisión.
  • Gira los rotores hasta esa configuración y teclea el resto del mensaje para descifrarlo.
rompiendo el enigma

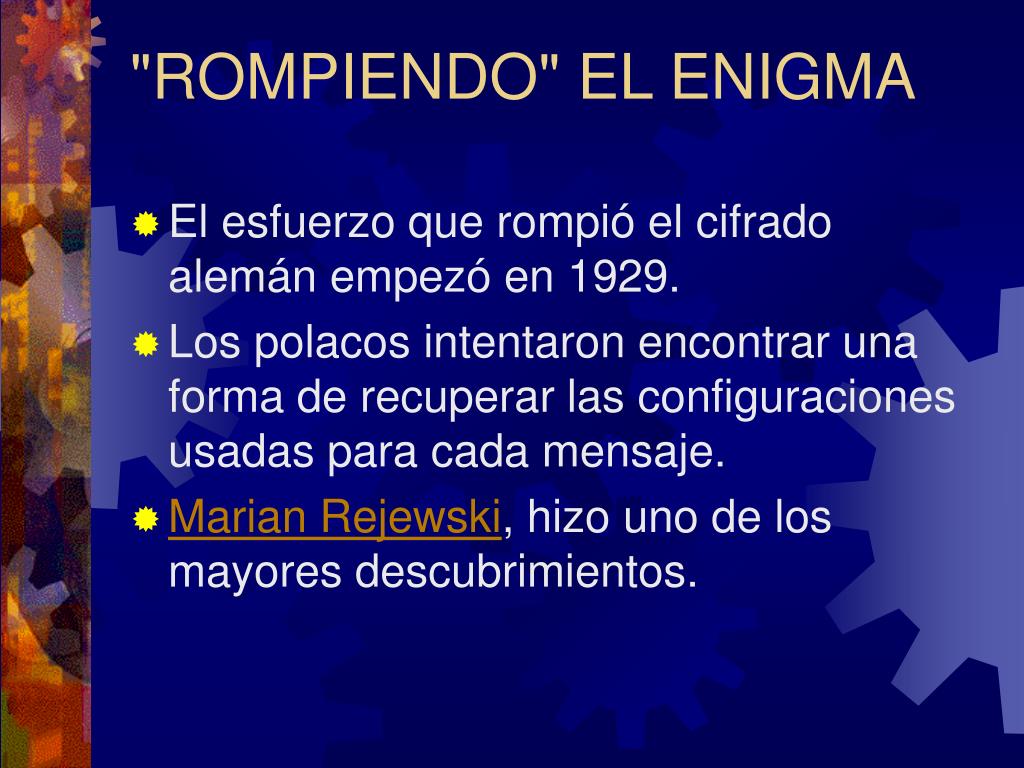

"ROMPIENDO" EL ENIGMA
  • El esfuerzo que rompió el cifrado alemán empezó en 1929.
  • Los polacos intentaron encontrar una forma de recuperar las configuraciones usadas para cada mensaje.
  • Marian Rejewski, hizo uno de los mayores descubrimientos.
el descubrimiento

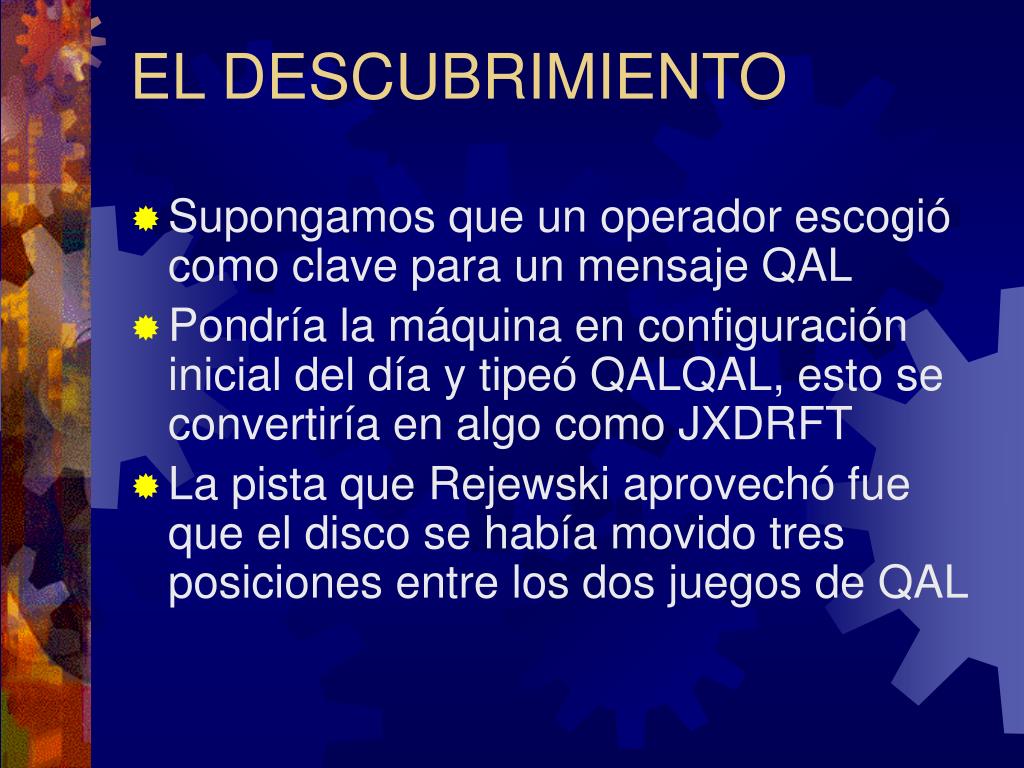

EL DESCUBRIMIENTO
  • Supongamos que un operador escogió como clave para un mensaje QAL
  • Pondría la máquina en configuración inicial del día y tipeó QALQAL, esto se convertiría en algo como JXDRFT
  • La pista que Rejewski aprovechó fue que el disco se había movido tres posiciones entre los dos juegos de QAL
el metodo de turing 1

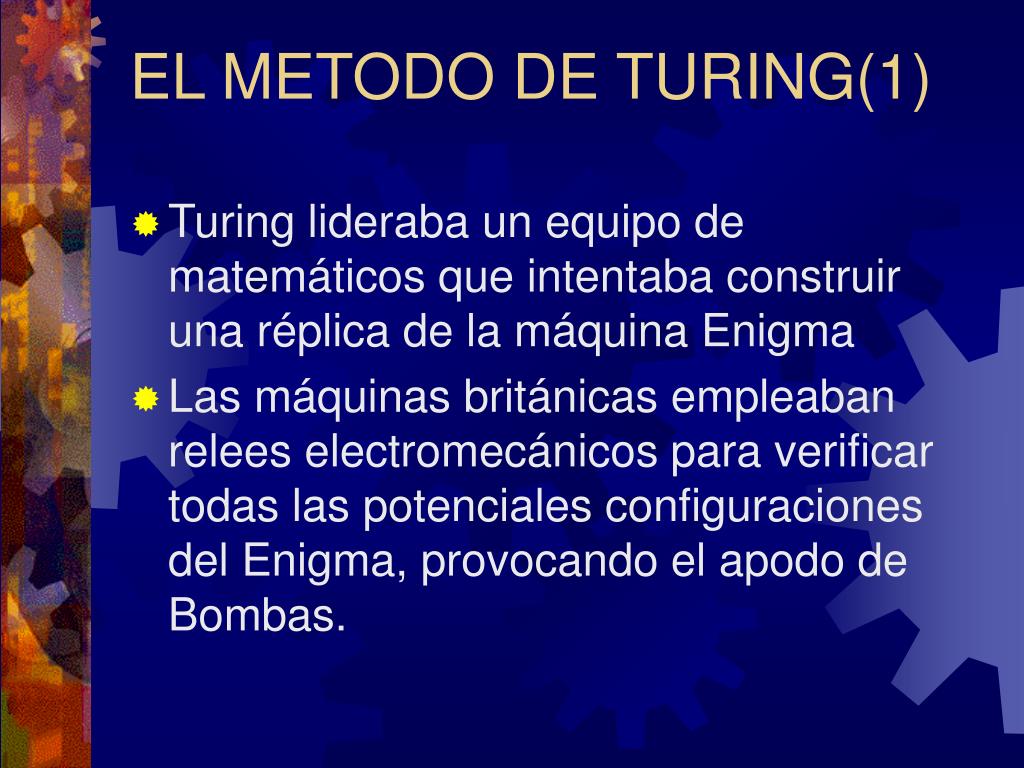

EL METODO DE TURING(1)
  • Turing lideraba un equipo de matemáticos que intentaba construir una réplica de la máquina Enigma
  • Las máquinas británicas empleaban relees electromecánicos para verificar todas las potenciales configuraciones del Enigma, provocando el apodo de Bombas.
el metodo de turing 2
EL METODO DE TURING(2)
  • Turing solía tratar de adivinar palabras claves en los mensajes.
  • Si acertaba se aceleraba el proceso de descifrar el resto del código.
  • En 1943 el grupo de Turing construyó un computador denominado Colossus, especializado en descifrar mensajes.
