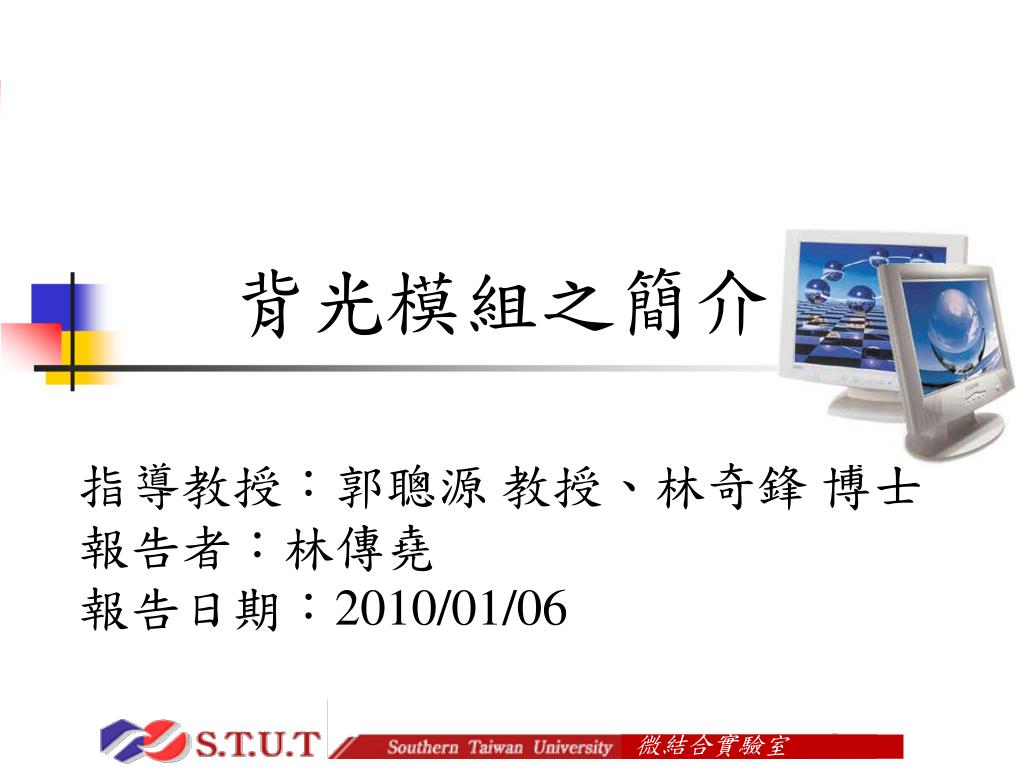

  1. 微結合實驗室 背光模組之簡介 指導教授：郭聰源 教授、林奇鋒 博士 報告者：林傳堯 報告日期：2010/01/06

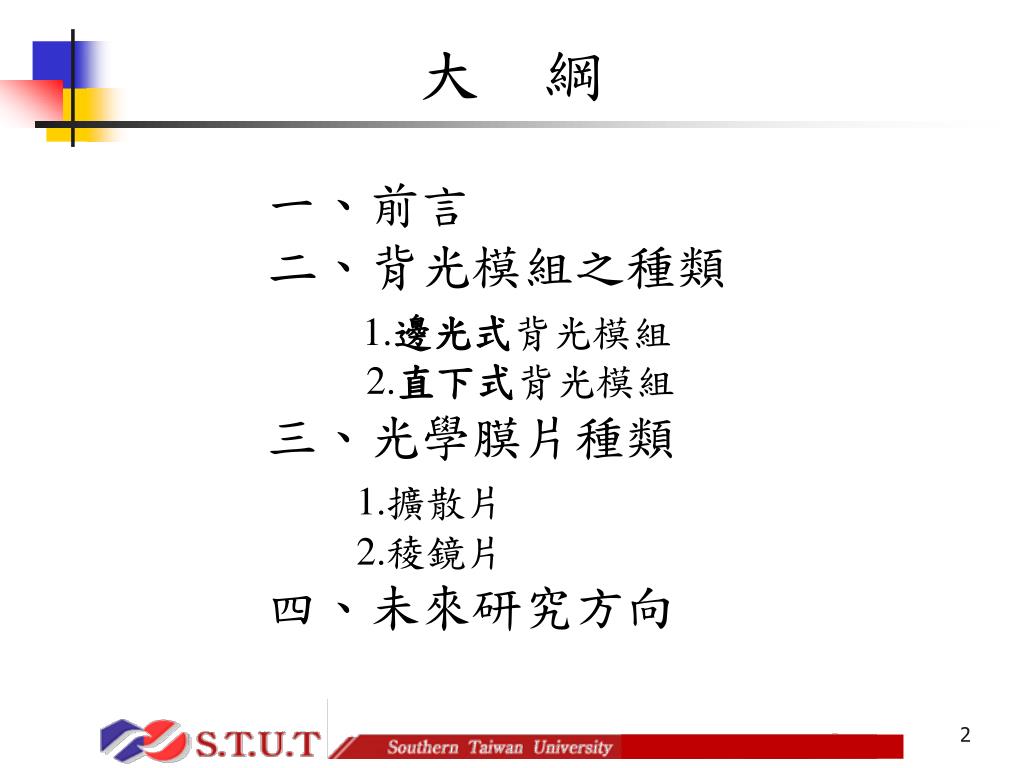

  2. 大 綱 一、前言 二、背光模組之種類 1.邊光式背光模組 2.直下式背光模組 三、光學膜片種類 1.擴散片 2.稜鏡片 四、未來研究方向

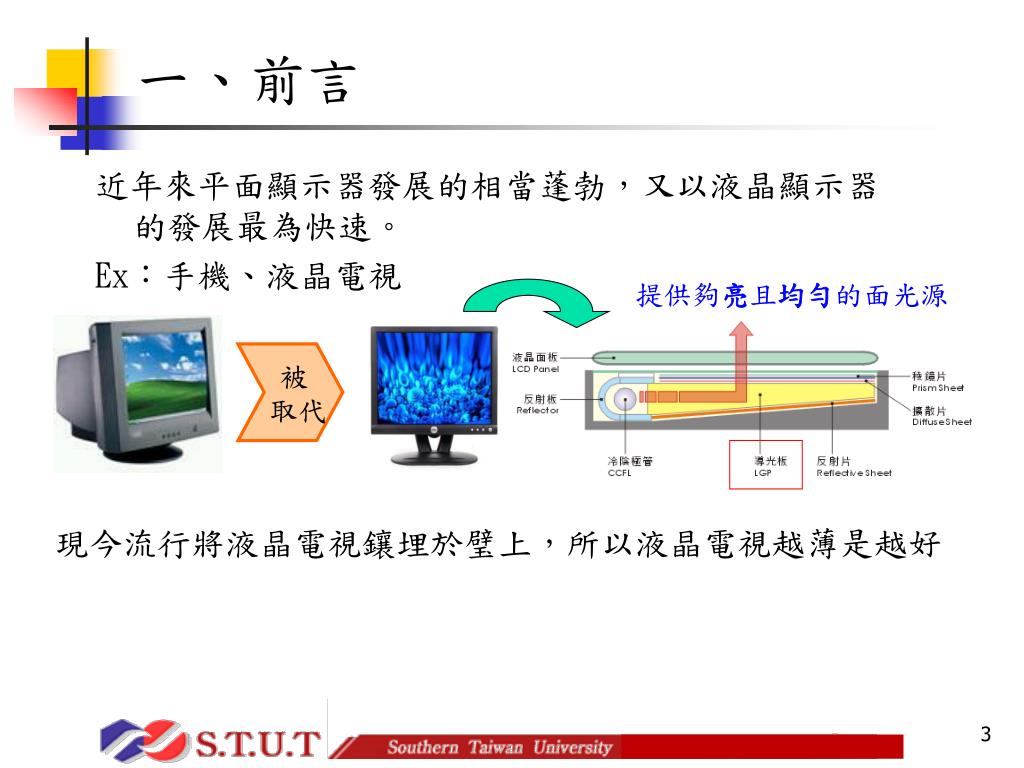

  3. 提供夠亮且均勻的面光源 一、前言 近年來平面顯示器發展的相當蓬勃，又以液晶顯示器的發展最為快速。 Ex：手機、液晶電視 被 取代 現今流行將液晶電視鑲埋於璧上，所以液晶電視越薄是越好

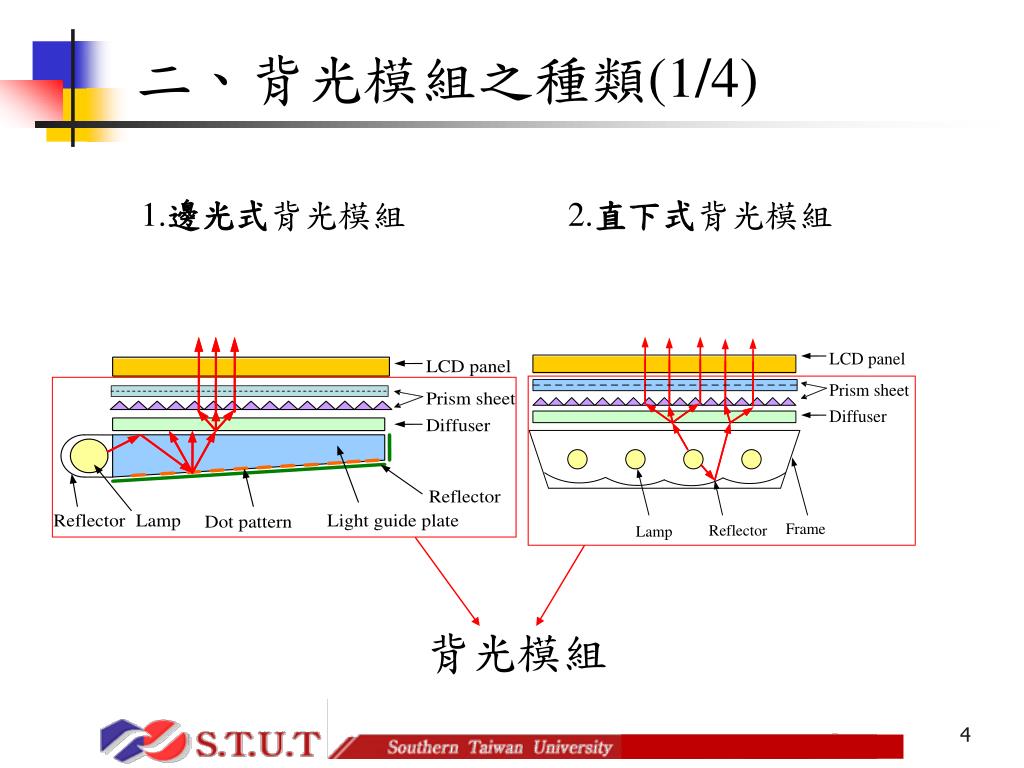

  4. 二、背光模組之種類(1/4) 1.邊光式背光模組 2.直下式背光模組 背光模組

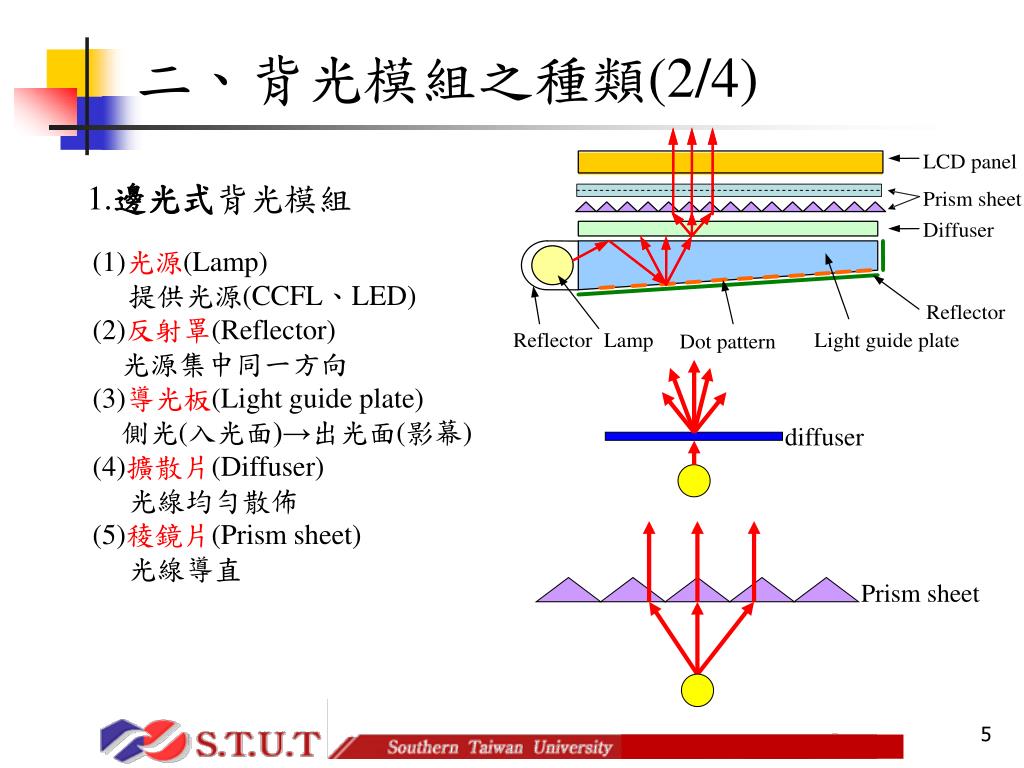

  5. diffuser Prism sheet 二、背光模組之種類(2/4) 1.邊光式背光模組 (1)光源(Lamp) 提供光源(CCFL、LED) (2)反射罩(Reflector) 光源集中同一方向 (3)導光板(Light guide plate) 側光(入光面)→出光面(影幕) (4)擴散片(Diffuser) 光線均勻散佈 (5)稜鏡片(Prism sheet) 光線導直

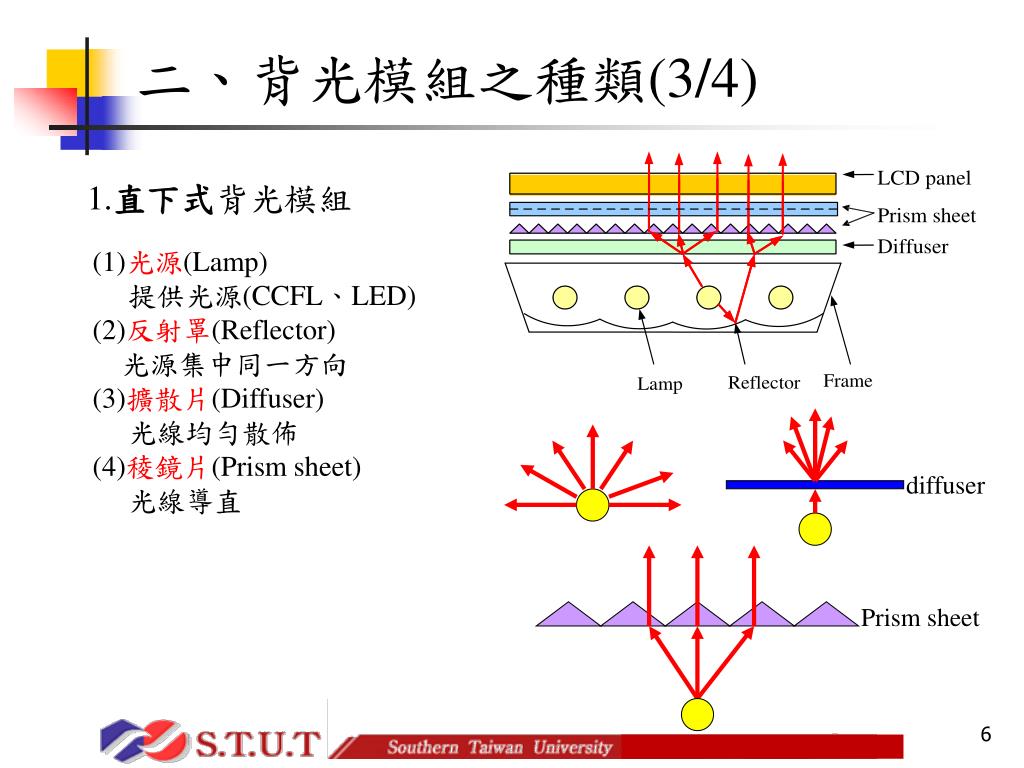

  6. diffuser Prism sheet 二、背光模組之種類(3/4) 1.直下式背光模組 (1)光源(Lamp) 提供光源(CCFL、LED) (2)反射罩(Reflector) 光源集中同一方向 (3)擴散片(Diffuser) 光線均勻散佈 (4)稜鏡片(Prism sheet) 光線導直

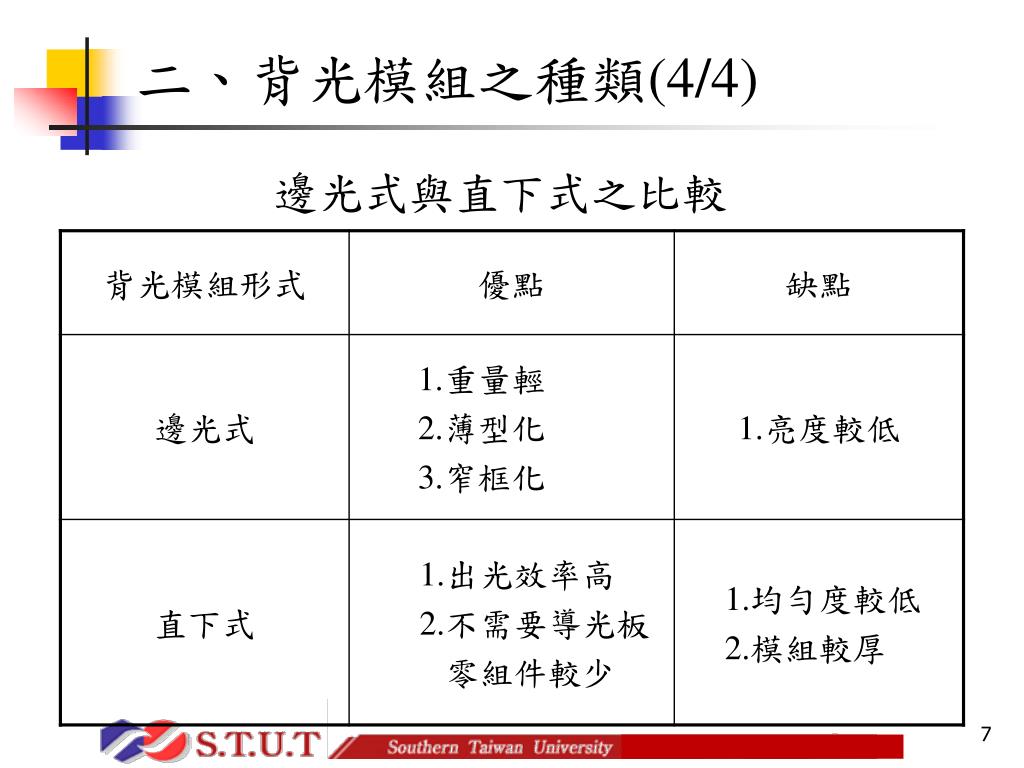

  7. 二、背光模組之種類(4/4) 邊光式與直下式之比較

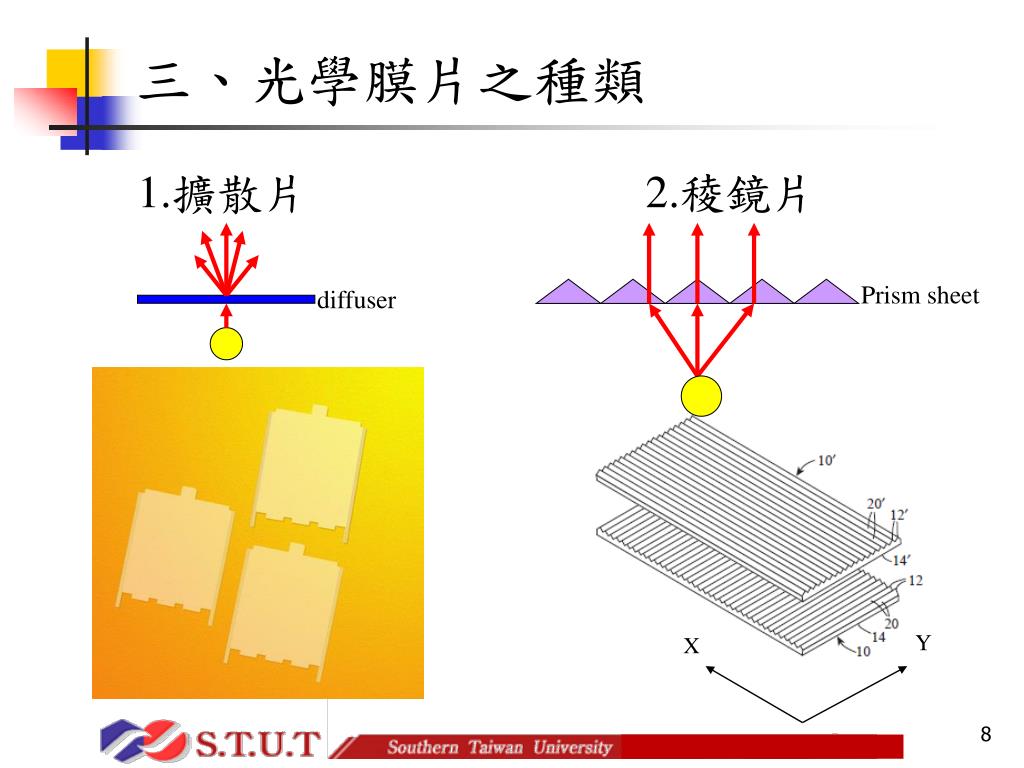

  8. diffuser Prism sheet 三、光學膜片之種類 1.擴散片 2.稜鏡片 Y X

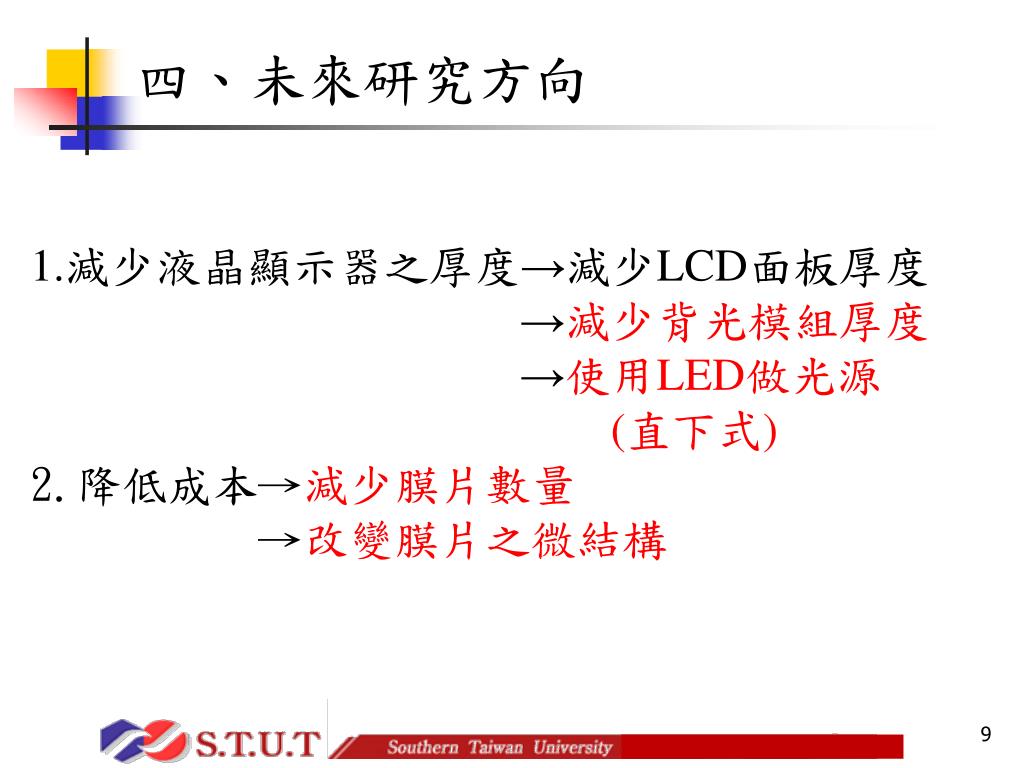

  9. 四、未來研究方向 1.減少液晶顯示器之厚度→減少LCD面板厚度 →減少背光模組厚度 →使用LED做光源 (直下式) 2.降低成本→減少膜片數量 →改變膜片之微結構
