Presentation Transcript
4255330

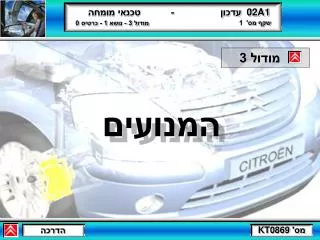

טכנאי מומחה - עדכון 02A1

שקף מס' 1

מודול 3 - נושא 1 - כרטיס 0

מס' KT0869

הדרכה

מודול 3

המנועים


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 2

מודול 3 - נושא 1 - כרטיס 0

מס' KT0869

הדרכה

נושאים...

  • 1- מאפיינים והצגת מנועי הבנזין

  • 2- מאפיינים והצגת מנועי הדיזל DV

  • 3- הצגה באמצעות קלטת וידאו (30 ד')

  • 4- הכרות עם המנוע בכיתה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 3

מודול 3 - נושא 1 - כרטיס 1

מס' KT0869

הדרכה

בנזין

1,1i BVM

1,4i BVM

1,4i BVA

1,6i 16v

עוצמה אדמיניס'

כ"ס

1000 מ' בעצירה

0 עד 100 קמ"ש

מהירות מרבית

צריכת דלק מעור'

4

61

37.5

16.6

157

6.03

5

75

35.1

13.6

169

6.35

5

75

37.1

16.2

161

6.80

7

110

31.9

10.6

198

6.47


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 4

מודול 3 - נושא 1 - כרטיס 2

TU מנועי

מס' KT0869

הדרכה

מנוע 1.1i, מערכת הזרקה Magnetti Marelli,ללא פרפר ממונע.

מנוע 1.4i, מערכת הזרקה Sagem, עם בית

מצערת ממונע.

מנוע 1.6i, מערכת הזרקה של Bosch, עם פרפר

מונע.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 5

מודול 3 - נושא 2 - כרטיס 1

דיזל

Motor Company

& PSA Peugeot Citroën

1,4 DV4 TD

1,4 DV4 TED4

עוצמה אדמיניסטרטיבית

כ"ס

1000 מ' בעצירה

0 עד 100 קמ"ש

מהירות מרבית

צריכת דלק מעורבת

4

70

36.2

14.8

165

4.06

5

92

33.6

11.9

183

4.24

מס' KT0869

הדרכה

שותפות


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 6

מודול 3 - נושא 2 - כרטיס 2

מס' KT0869

הדרכה

DV4 TD

ארכיטקטורה כללית זהה בכל מנועי המשפחה DV.

עמידה בתקני Euro3 ו- Euro4 העתידי (פרפר EGR).

אופטימיזציה של החיכוכים הפנימיים (%23- / DW8B).

שימוש מסיבי בחומרים מרוכבים ותהליכי ייצור חדשים.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 7

מודול 3 - נושא 2 - כרטיס 3

מנוע DV4TD

השווה DV4 TD DW8 B

נפח מנוע (סמ"ק)

עוצמת המנוע

מומנט

תקן זיהום אוויר

משקל (ק"ג)

1398

70 ch / 4000 t/mn

16 mdaN / 2000 t/m

Euro 3 / Euro 4

105

1868

70 ch / 4600 t/mn

12,5 mdaN / 2500 t/m

Euro 3

160

מס' KT0869

הדרכה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 8

מודול 3 - נושא 2 - כרטיס 4

זיהוי ה - DV4TD

לוחית זיהוי על

מכסה ראש המנוע

A - סימון יצרן

B - שנת יצור

C - דגם

D - סימון מנוע

E - מספר סידרתי

מס' KT0869

שטח סימון מנוע,

בהטבעה עדינה

הדרכה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 9

מודול 3 - נושא 2 - כרטיס 5

מס' KT0869

הדרכה

מכלל ראש המנוע

מכסה ראש המנוע בנוי מחומרים מרוכבים.

בית גל הזיזים מיוצר מסגסוגת קלה.

גל הזיזים מסוג מרוכב = - 30% במשקל(זיזים מותקנים על צינור מיוצר מפלגה)

ראש המנוע מיוצר מסגסוגת אלומיניום.

השסתומים מונעים על ידי נדנדים בעלי גלילים

הנשענים על מרימים הידראוליים


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 10

מודול 3 - נושא 2 - כרטיס 6

מס' KT0869

הדרכה

תיזמון

מאופיין על ידי:

שני מכסים מיוצרים מחומרים מרוכבים

מותחן דינאמי חדש מבטיח את מתיחה נומינלית של החגורה ופיצוי על שינויי המתיחה הנגרמים על ידי התארכות החגורה במהלך חייהשרות של המנוע.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 11

מודול 3 - נושא 2 - כרטיס 7

מס' KT0869

הדרכה

מערכת קירור

מאופיינת על ידי:

מיכל עיבוי נפרד מהמצנן ובלחץ של 1.4 בר.

תרמוסטט משולב עם תיבת יציאת נוזל הקירור.

מצנן עם תנועת נוזל הקירור אנכית.

גוף חימום מותקן בית כניסת נוזל הקירור עבור

המדינות הקרות

משאבת המים מיוצרת מחומרים מרוכבים

חיבורים בין הצינורות מבוצעים ע"י מחברים מהירים


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 12

מודול 3 - נושא 2 - כרטיס 8

מס' KT0869

הדרכה

מערכת יניקה

מערכת SAI (Systeme Admissionintegre) מאופיינת על ידי:

A - בית מסנן אוויר.

B - גוף סינון.

C - מד ספיקת אוויר.

D - מכסה ראש מנוע עם מערכת שאיבת

אדי שמן.

E - מעבר חלוקת היניקה.

F - צינור חיבור ל-EGR

H - אטם מעוצב.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 13

מודול 3 - נושא 2 - כרטיס 9

מערכת הפליטה

מאופיינת על ידי:

סעפת הפליטה מיוצרת מיציקה והיא

ממוקמת בחזית של המנוע.

מגדש (טורבו) מתוצרת KKK, בעל

גיאומטריה (נפח) קבועה.

ממיר הקטליטי ממוקם ישירות ביציאה מהמגדש,

קרוב למנוע (מגביר את יעילות במצב קר).

מס' KT0869

הדרכה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 14

מודול 3 - נושא 2 - כרטיס 10

מס' KT0869

הדרכה

מסנן סולר

מסנן סולר חדש מאופיין על ידי:

תכנון חדש; יחידה אחת יצוקה

עם הגוף (a).

העדר ווסת דלק.

גוף חימום חשמלי (b) מובנה,

אך ניתן להסרה.

גלאי הימצאות מים (c), הניתן להסרה.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 15

מודול 3 - נושא 2 - כרטיס 11

מס' KT0869

הדרכה

חיישן מהירות מנוע

נתון מהירות המנוע, במנועי " DV" מסופק באמצעות unחיישן חדש "אקטיבי" המאופיין על ידי:

המיקום שלו, בצד התזמון.

עקרון הפעולה שלו: תופעת " HALL".

המטרה שלו מובנת בגלגל התזמון.

אינו מצריך שום כוונון.


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 16

מודול 3 - נושא 2 - כרטיס 12

מס' KT0869

הדרכה

חיישן ייחוס בוכנה

תפקיד: על מנת לאפשר את פיקוד המזרקים בתצורה רציפה (בוכנה אחר בוכנה לפי הסדר 1 - 3 - 4 - 2 ), המחשב צריך לזהות בצורה נכונה את הבוכנה הראשונה. לצורך זה, חיישן ייחוס מספק את נמ"ע של סוף מהלך

הדחיסה של כל בוכנה.

ההבדלים ביחס למנוע DW10 הם:

המטרה בעלת צורה שונה, היא מובנת

בגלגל השיניים של התזמון.

מיקום: בבית מיסבי גל הזיזים.

מבט במצד גל הזיזים


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 17

מודול 3 - נושא 2 - כרטיס 13

מס' KT0869

הדרכה

DV4 TED4

מנוע רב שסתומים והזרקת

מגדש (טורבו) עם נפח משתנה

מחליף חום אוויר


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 18

מודול 3 - נושא 2 - כרטיס 14

מס' KT0869

הדרכה

מנוע רב שסתומים


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 19

מודול 3 - נושא 2 - כרטיס 15

מס' KT0869

הדרכה

מגדש (טורבו) עם נפח משתנה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 20

מודול 3 - נושא 2 - כרטיס 16

מס' KT0869

הדרכה

מחליף חום אוויר


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 21

מודול 3 - נושא 2 - כרטיס 17

מס' KT0869

הדרכה

הצגת המנועים DV (30ד')


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 22

מודול 3 - נושא 2 - כרטיס 18

מס' KT0869

הדרכה

היכרותהמנועמעשית

עבודות פרקטיות הקשורות לתזמון

הסרה/התקנה של אטם מסוג PTFE


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 1

מודול 4 - נושא 1 - כרטיס 0

מס' KT0869

הדרכה

מודול 4

מערכותבקרת המנוע


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 2

מודול 4 - נושא 1 - כרטיס 0

מס' KT0869

הדרכה

נושאים...

  • 1 - הזרקת (DV4TD)

  • 2 - הזרקת (DV4 TED4


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 3

מודול 4 - נושא 1 - כרטיס 1

מס' KT0869

הדרכה

הזרקת (DV4TD)

מזרק

משאבת לחץ גבוה

ווסת ספיקה

ווסת לחץ

חיישן לחץ


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 4

מודול 4 - נושא 1 - כרטיס 2

מחברECU

מחברECU

חיבורלחץ גבוה

רכיבפיאזו

רכיבפיאזו

מנוף מגביר

מכני

חיבורלחץ גבוה

בוכנה של

בקרת הפתיחה

ראשהמזרק

בקרת הסגירה

חזרה

למיכל

חזרה

למיכל

בוכנה של

בקרת המחט

קביעתהמזרק

מחט

מס' KT0869

תא המחט

בלחץ גבוה

מזרק

פתחהמזרק

הדרכה

מזרק

A - מספר היצרן

B - מספר חלק PSA

C - שנת ייצור X = 2000 A = 2001 B = 2002 C = 2003

D - חושד (A= ינואר וכו')

E - יום ( 1 - 31)

F - מספר חלק (00001 – 99999)


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 5

מודול 4 - נושא 1 - כרטיס 3

תפקוד המזרק

מס' KT0869

הדרכה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 6

מודול 4 - נושא 1 - כרטיס 4

מס' KT0869

הדרכה

משאבת לחץ

חזרת עודף

סולר למיכל

משאבת לחץ גבוה

ווסת לחץחשמליPCV

ווסת ספיקהחשמליVCV

משאבת לחץ נמוך

יציאת הסולר

בלחץ גבוה

כניסת הסולר


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 7

מודול 4 - נושא 1 - כרטיס 5

מס' KT0869

הדרכה

תפקודי המשאבה


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 8

מודול 4 - נושא 1 - כרטיס 6

חיישן לחץ גבוה

מס' KT0869

הדרכה

1 - מוביל הסולר

2 - רכיב החיישן על ממברנה מפלדה3- חוט מחבר של רכיב החיישן4 - מעגל מודפס (ניהול הנתונים)5 - לוחית מגע

6 - אטם גומי

7 - בית הפינים

8 -רכיב מגע


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 9

מודול 4 - נושא 1 - כרטיס 7

PCV - ווסת בקרת לחץ חשמלי

מס' KT0869

הדרכה

1 - תושבת הווסת

2 - כדור הווסת

3 - ליבה

4 - סליל

5 - עוגן

6 - קפיץ


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 10

מודול 4 - נושא 1 - כרטיס 8

VCV - ווסת בקרת ספיקה חשמלי

מס' KT0869

הדרכה

1 - קפיץ לחץ

2 - בית הקפיץ

3 - בוכנה

4 - סליל

5 - עוגן


4255330

טכנאי מומחה - עדכון 02A1

שקף מס' 32

מודול 4 - נושא 2 - כרטיס 22

הזרקת (DV4 TED4)

מס' KT0869

הצגת המשאבה (0' 41'')

הצגת המזרק (0' 54'')

הדרכה

תקליק על האיור

כדי להפעיל את הסרטון

תקליק על האיור

כדי להפעיל את הסרטון
