精密工学科プログラミング基礎第6回資料その２(11/18実施)精密工学科プログラミング基礎第6回資料その２(11/18実施) 資料のURL : http://lecture.ecc.u-tokyo.ac.jp/~tohtake/ 今回の授業で追加で習得してほしいこと： • グラフィクスライブラリ（OpenGL）を例にして、他の人が作った関数ライブラリを使ってみる • ライブラリ中の関数の使い方 • 繰り返し・条件分岐の復習 • 図形を表示して楽しむ

OpenGL とは？ データ(0,0)(1,0) (0,1) ディスプレイに表示グラフィクス出力のための面倒な計算を　　　　　　　　　　　行うための関数ライブラリ座標値を渡すだけで絵が描ける

OpenGL で描くことができる図形 3角形 4角形 glBegin(GL_POLYGON); glVertex2d( 1, 1); glVertex2d(-1, 1); glVertex2d(-1,-1); glVertex2d( 0,-1); glEnd(); glBegin(GL_POLYGON); glVertex2d(0,0); glVertex2d(1,0); glVertex2d(0,1); glEnd(); • 点・線分・多角形などの基本図形 • glBegin(図形タイプ) で始めて、 glEnd() で閉じる。 • glVertex2d(x,y)で図形を定義する点の座標を指定 • “2d” は２次元のdouble型という意味

描ける図形タイプ 線分2本を描画 3点を描画 glLineWidth(2.5); glBegin(GL_LINES); glVertex2d(0,0); glVertex2d(1,0); glVertex2d(0,1); glVertex2d(1,1); glEnd(); glPointSize(3); glBegin(GL_POINTS); glVertex2d(0,0); glVertex2d(1,0); glVertex2d(0,1); glEnd(); 1本目 2本目描画される点（線分）の大きさ（太さ）の設定

色の設定 glBegin(GL_POINTS); glColor3d(1,0,0); glVertex2d(0,0.5); glColor3d(0,1,0); glVertex2d(0,0); glColor3d(0,0,1); glVertex2d(0.5,0); glEnd(); • glColor3d で、(R, G, B) を指定する • 値は 0.0～1.0 まで

例: 円を点で描画 ・・・・（省略） /* 図形描画のためのOpenGLのプログラムをここに書く */ void paint(){ inti; /* 繰り返しのカウンタ */ glPointSize(3.0); /* 点の大きさ (単位はピクセル) */ glColor3d(1, 1, 1); /* 色の設定. 光の3原色(赤, 緑, 青) */ /* 点で円を描く */ for(i=0; i<100; i++){ double a = 2*3.1415*i/100; /* 角度 */ glBegin(GL_POINTS); glVertex2d(200*cos(a)+250, 200*sin(a)+250); glEnd(); } } ・・・・・（省略）ここを変えると図形が変わる中心 (250, 250) 半径 200 の円ウィンドウサイズは 500 × 500 三角関数で、円周上に100個の点を並べる。

MACでのコンパイル方法 gcc -framework OpenGL –framework GLUT sample.c MAC のコンパイルにおいて、ライブラリを指定するオプションです．メモ : OpenGL : 2D・3Dグラフィックス描画のためのライブラリです． GLUT : ウィンドウを出したりマウスの操作を行うための OpenGL の補助ライブラリです． OpenGL と GLUT というライブラリを使用

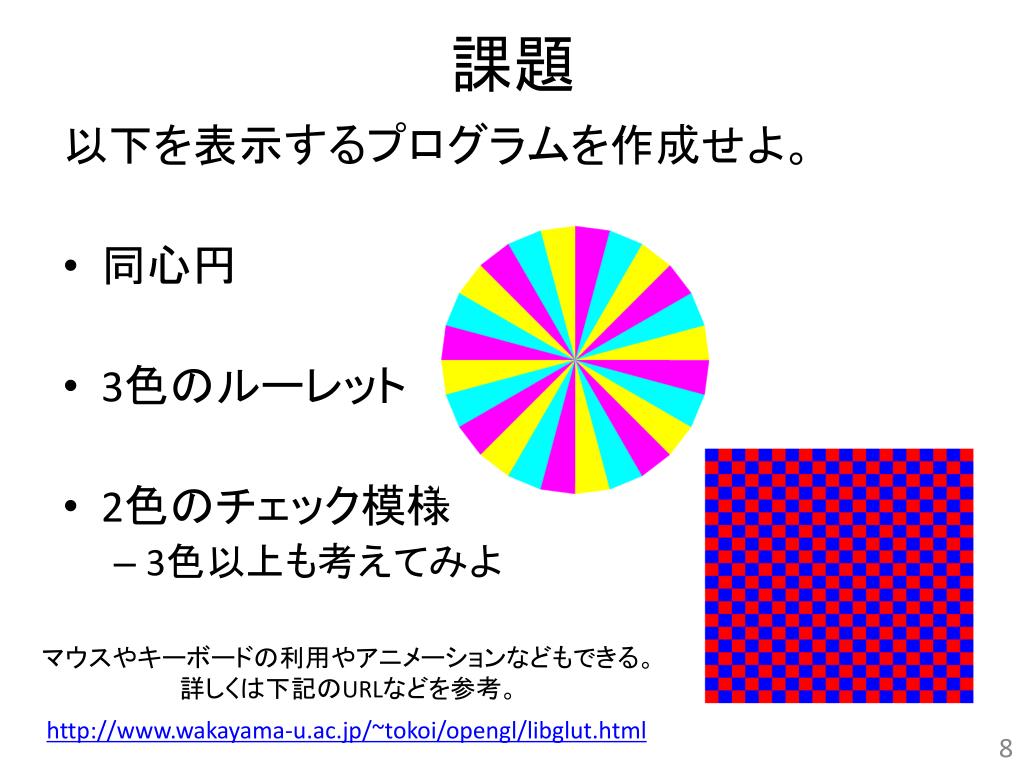

課題マウスやキーボードの利用やアニメーションなどもできる。詳しくは下記のURLなどを参考。 http://www.wakayama-u.ac.jp/~tokoi/opengl/libglut.html 以下を表示するプログラムを作成せよ。 • 同心円 • 3色のルーレット • 2色のチェック模様 • 3色以上も考えてみよ
