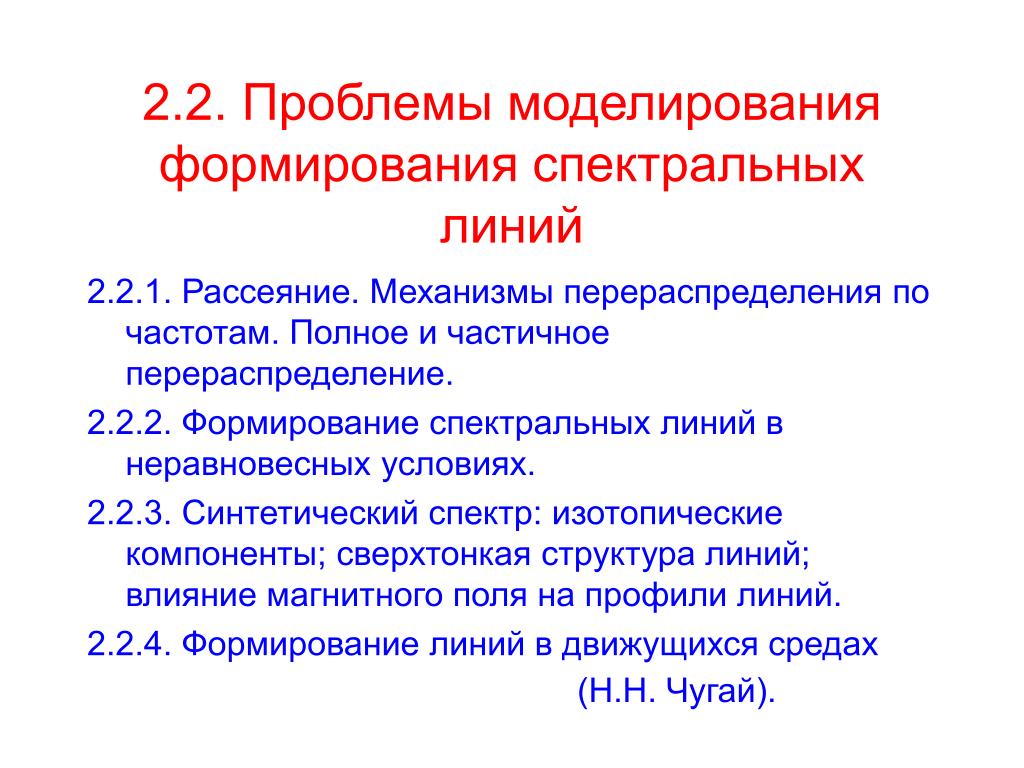

  1. 2.2. Проблемы моделирования формирования спектральных линий 2.2.1. Рассеяние. Механизмы перераспределения по частотам. Полное и частичное перераспределение. 2.2.2. Формирование спектральных линий в неравновесных условиях. 2.2.3. Синтетический спектр: изотопические компоненты; сверхтонкая структура линий; влияние магнитного поля на профили линий. 2.2.4. Формирование линий в движущихся средах (Н.Н. Чугай).

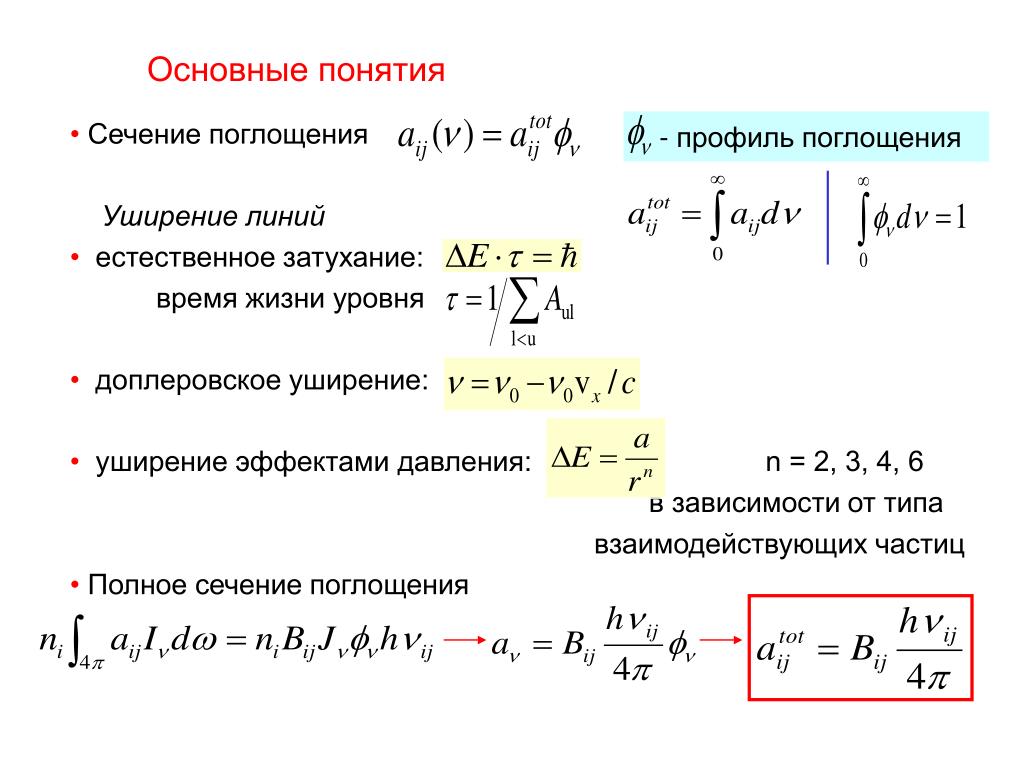

  2. Основные понятия - профиль поглощения • Сечение поглощения Уширение линий • естественное затухание: время жизни уровня • доплеровское уширение: • уширение эффектами давления: n = 2, 3, 4, 6 в зависимости от типа взаимодействующих частиц • Полное сечение поглощения

  3. Основные понятия Для гармонического затухающего осциллятора: Для приведения в соответствие с квантово-механическими расчетами вводится сила осциллятораfij Связь между атомными параметрами перехода: • Коэффициент излучения, профиль излучения  Излучение при спонтанных переходах – изотропное, при вынужденных имеет угловое распределение I - отрицательное поглощение

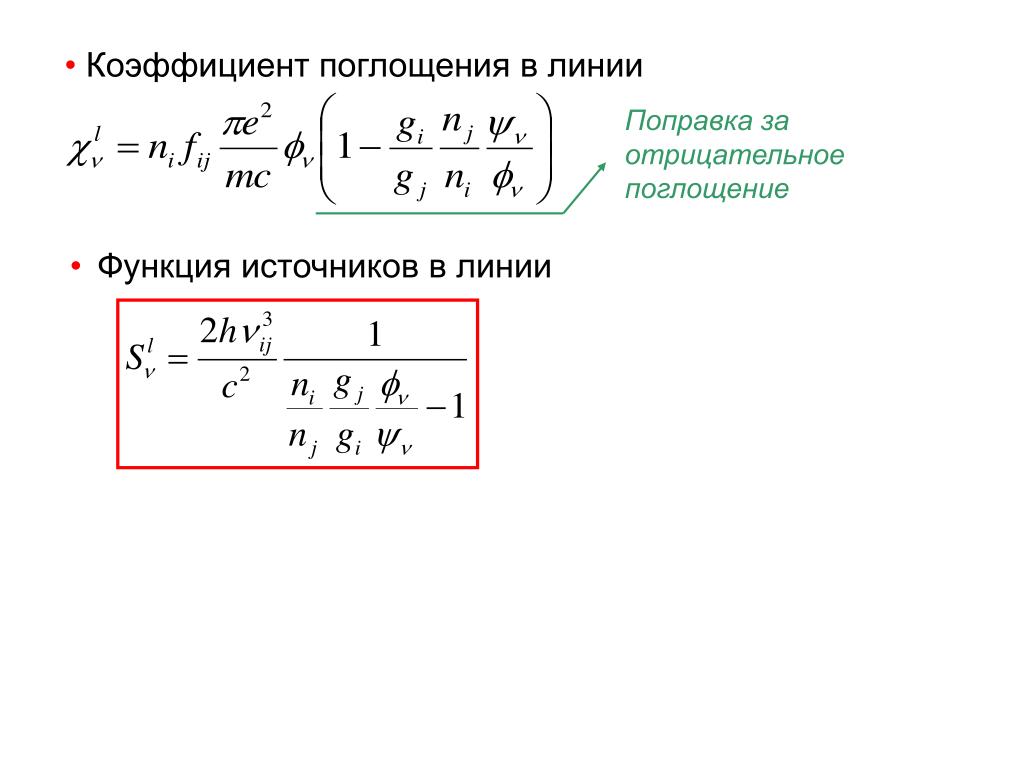

  4. •Коэффициент поглощения в линии Поправка за отрицательное поглощение •Функция источников в линии

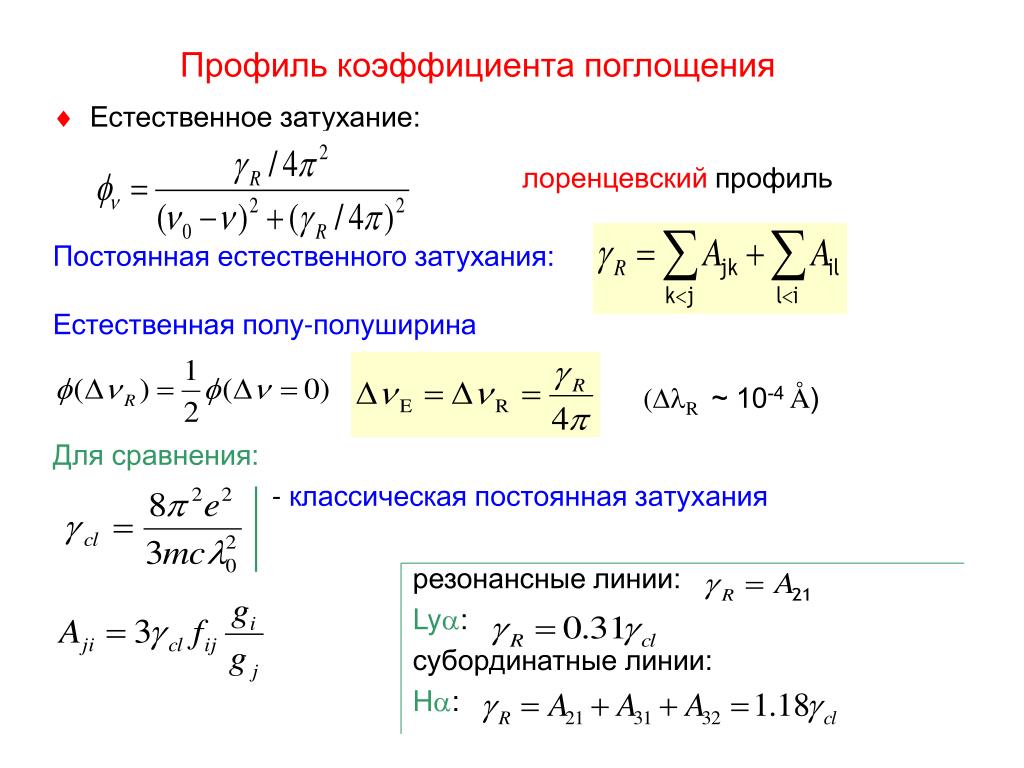

  5. Профиль коэффициента поглощения лоренцевский профиль  Естественное затухание: Постоянная естественного затухания: Естественная полу-полуширина Для сравнения: - классическаяпостоянная затухания резонансные линии: Ly: субординатные линии: H: (R ~ 10-4 Å)

  6. Доплеровское уширение - доплеровская ширина При максвелловском распределении атомов по скоростям: полуширина Примеры:0 = 5000Å • T = 6000 K, A=56 (Fe): D = 0.02Å •T = 50000 K, A=1 (H): D = 0.5Å t от 0.5 до 15 km/s

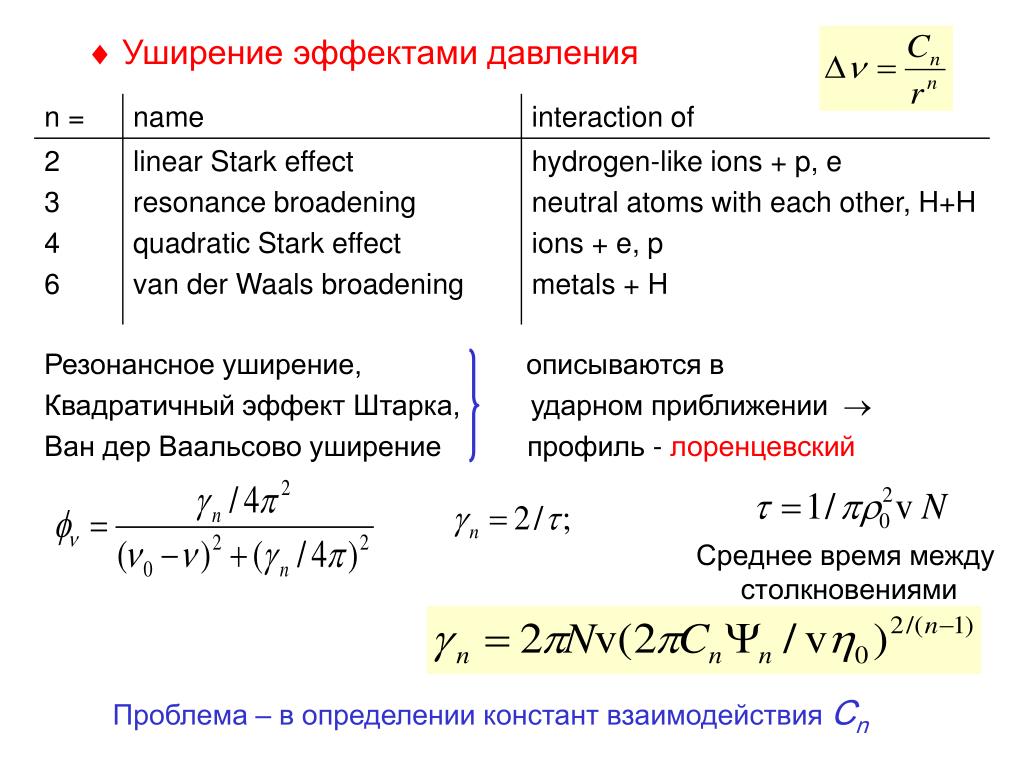

  7.  Уширение эффектами давления Резонансное уширение, описываются в Квадратичный эффект Штарка, ударном приближении  Ван дер Ваальсово уширение профиль - лоренцевский Среднее время между столкновениями Проблема – в определении констант взаимодействия Cn

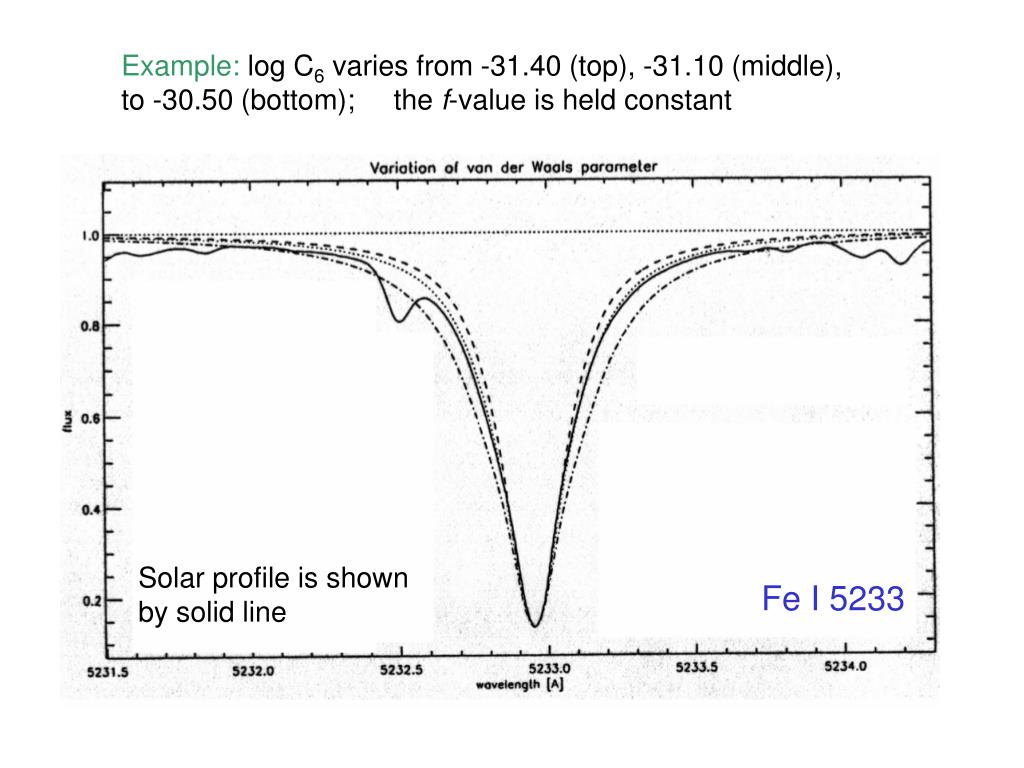

  8. Example: log C6 varies from -31.40 (top), -31.10 (middle), to -30.50 (bottom); the f-value is held constant Solar profile is shown by solid line Fe I 5233

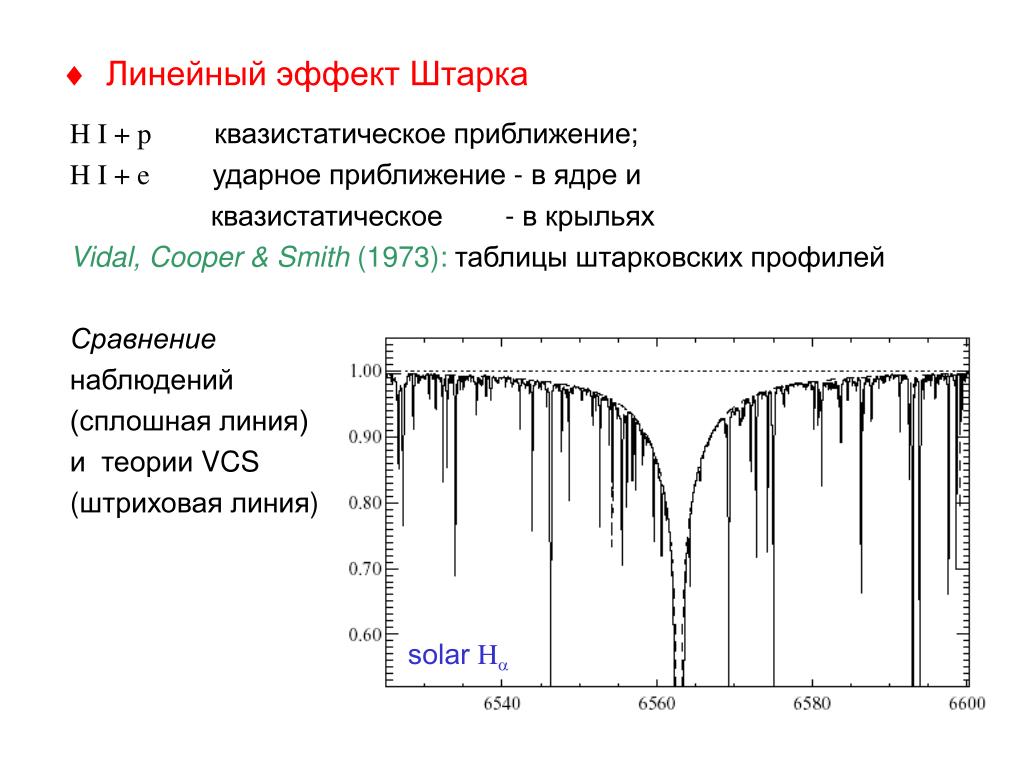

  9. Линейный эффект Штарка H I + pквазистатическое приближение; H I + eударное приближение - в ядре и квазистатическое - в крыльях Vidal, Cooper & Smith (1973):таблицы штарковских профилей Сравнение наблюдений (сплошная линия) и теории VCS (штриховая линия) solar H

  10. Недавние разработки эффектов давления  Линейный эффект Штарка Stehle & Hutcheon (1999, A&AS, 140, 93) - таблицы штарк. профилей  Ван дер Ваальсово уширение Anstee & O’Mara (1995, MNRAS, 276, 859) и серия более поздних статей 0, - параметры, табулируемые в функции neff(low)иneff(up) Solar Ca II8498, 8542 Наблюдения и теория Anstee&O’Mara совпадают! Штриховая линия - приближение Unsold (1955)

  11. Резонансное уширение Barklem et al. (2000, A&A, 363, 1091) Влияние резонансного уширения на профили линий HиH  Квадратичный эффектШтарка серия статейDimitrijevic et al. H H Teff= 5780 K, log g = 4.44 Teff = 7000 K (grey) Штриховая линия: без резонансного уширения

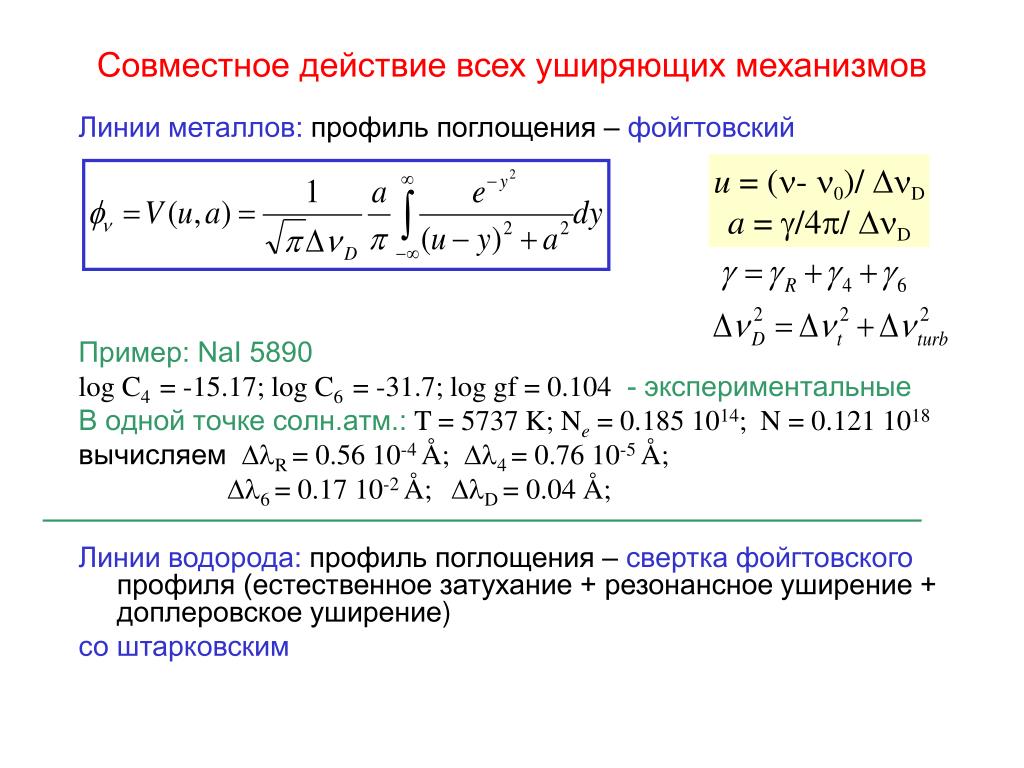

  12. Совместное действие всех уширяющих механизмов u = (- 0)/ D a = /4/ D Линии металлов: профиль поглощения – фойгтовский Пример: NaI 5890 log C4= -15.17; log C6= -31.7; log gf = 0.104- экспериментальные В одной точке солн.атм.:T = 5737 K; Ne = 0.185 1014; N = 0.121 1018 вычисляемR = 0.56 10-4 Å;4 = 0.76 10-5 Å; 6 = 0.17 10-2 Å;D = 0.04 Å; Линии водорода: профиль поглощения – свертка фойгтовскогопрофиля(естественное затухание + резонансное уширение + доплеровское уширение) соштарковским

  13. The Voigt function for various damping parametersa u the Doppler profiles dominate the cores of absorption lines, in the line wings the Lorentz profile is dominant

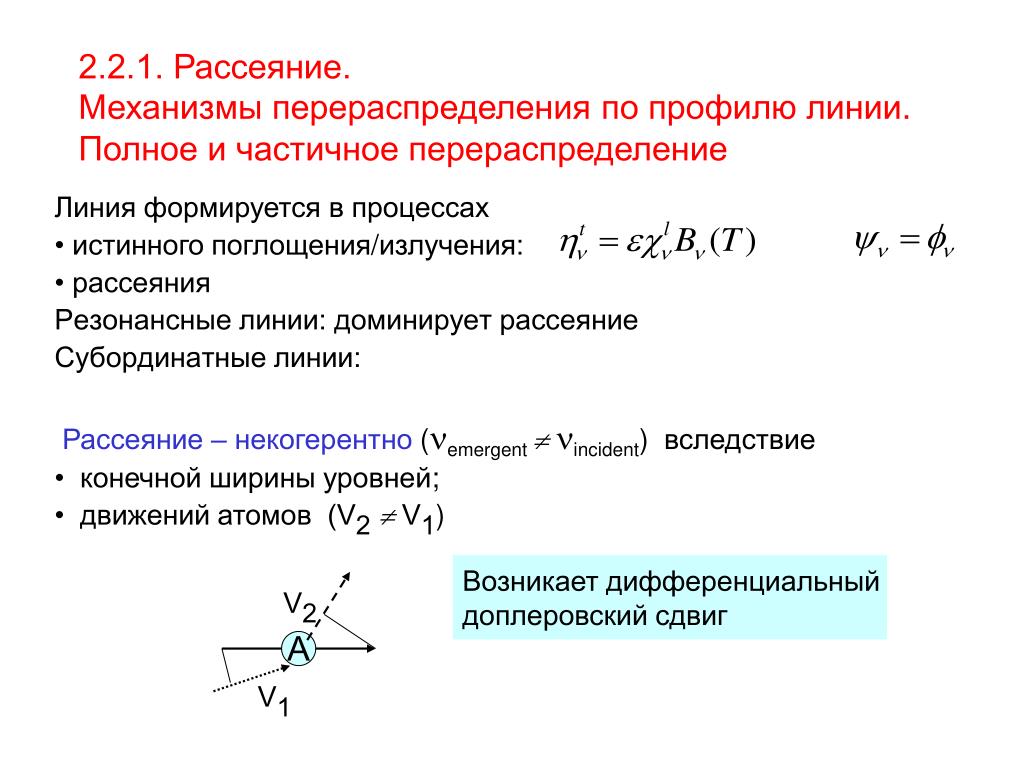

  14. 2.2.1. Рассеяние. Механизмы перераспределения по профилю линии. Полное и частичное перераспределение Линия формируется в процессах • истинного поглощения/излучения: • рассеяния Резонансные линии: доминирует рассеяние Субординатные линии: Рассеяние –некогерентно (emergent incident)вследствие • конечной ширины уровней; • движений атомов (V2 V1) Возникает дифференциальный доплеровский сдвиг V2 A V1

  15. Функция перераспределения по углам и частотам R(‘,n‘,,n)– совместная вероятность поглощения фотона ‘ с направлением n‘ и переизлучения его в частоте  в направлении n Функция перераспределения, усредненная по углам R(‘,): Вклад рассеяния в коэффициент излучения: В большинстве случаев R(‘,) = R(,‘)

  16. Частные случаи • Когерентное рассеяние Может давать вклад в формирование резонансных линий

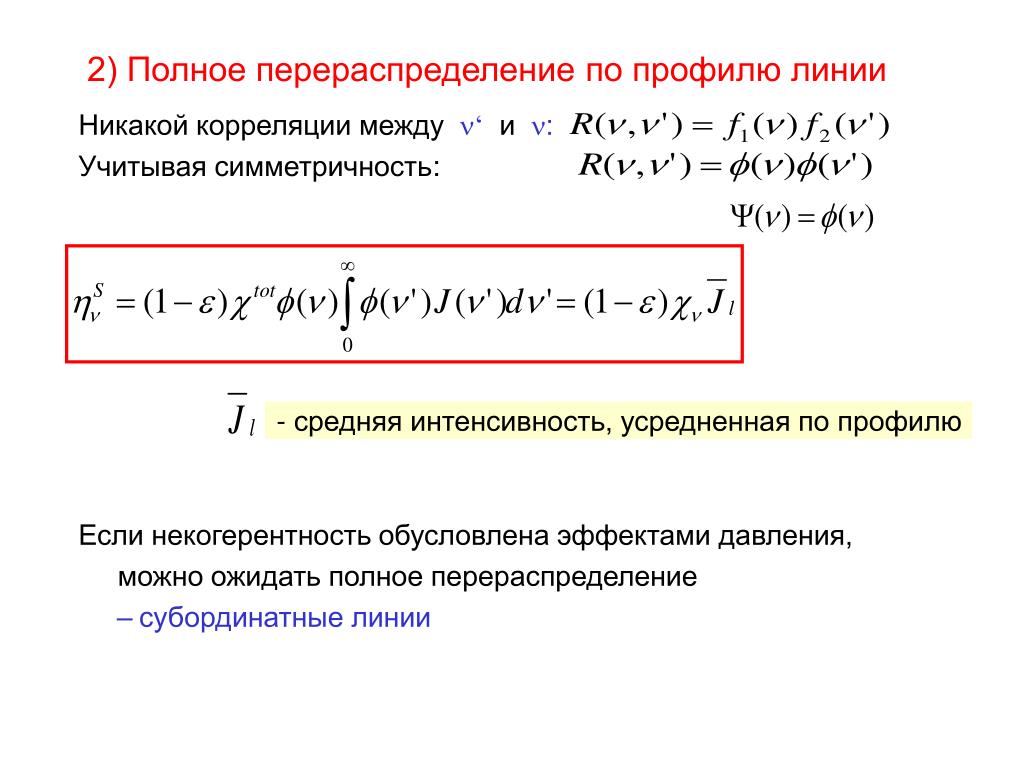

  17. 2) Полное перераспределение по профилю линии Никакой корреляции между ‘и: Учитывая симметричность: Если некогерентность обусловлена эффектами давления, можно ожидать полное перераспределение –субординатные линии - средняя интенсивность, усредненная по профилю

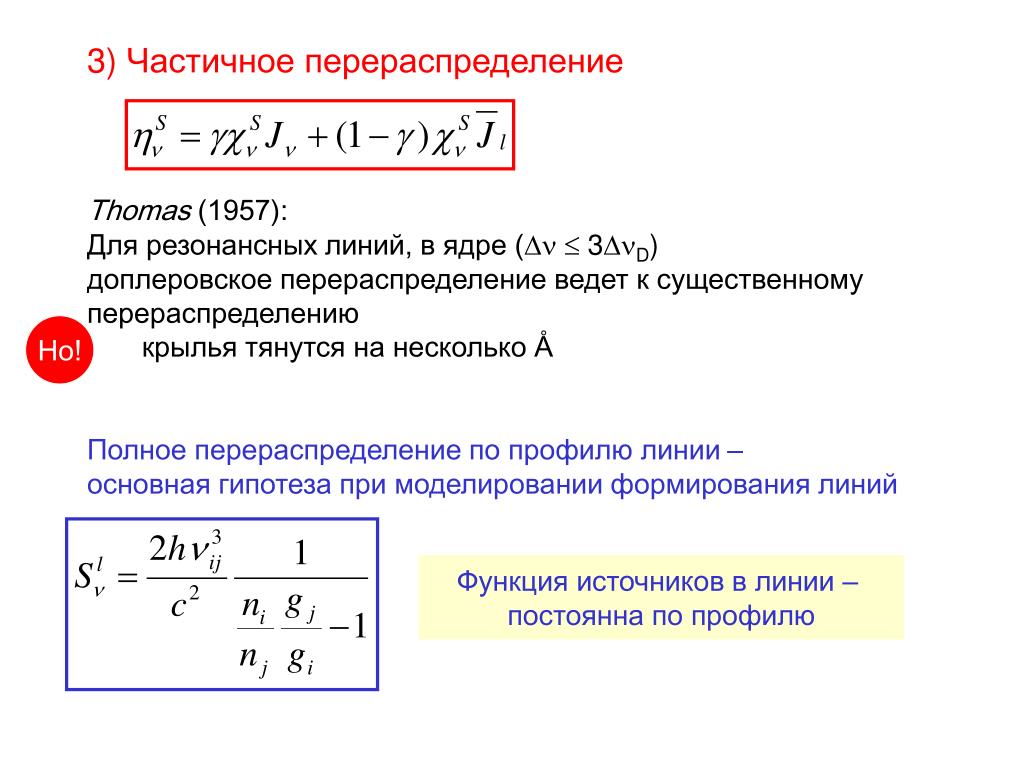

  18. 3)Частичноеперераспределение Thomas (1957): Для резонансных линий, в ядре (  3D) доплеровское перераспределение ведет к существенному перераспределению крылья тянутся на несколько Å Полное перераспределение по профилю линии – основная гипотеза при моделировании формирования линий Но! Функция источников в линии – постоянна по профилю

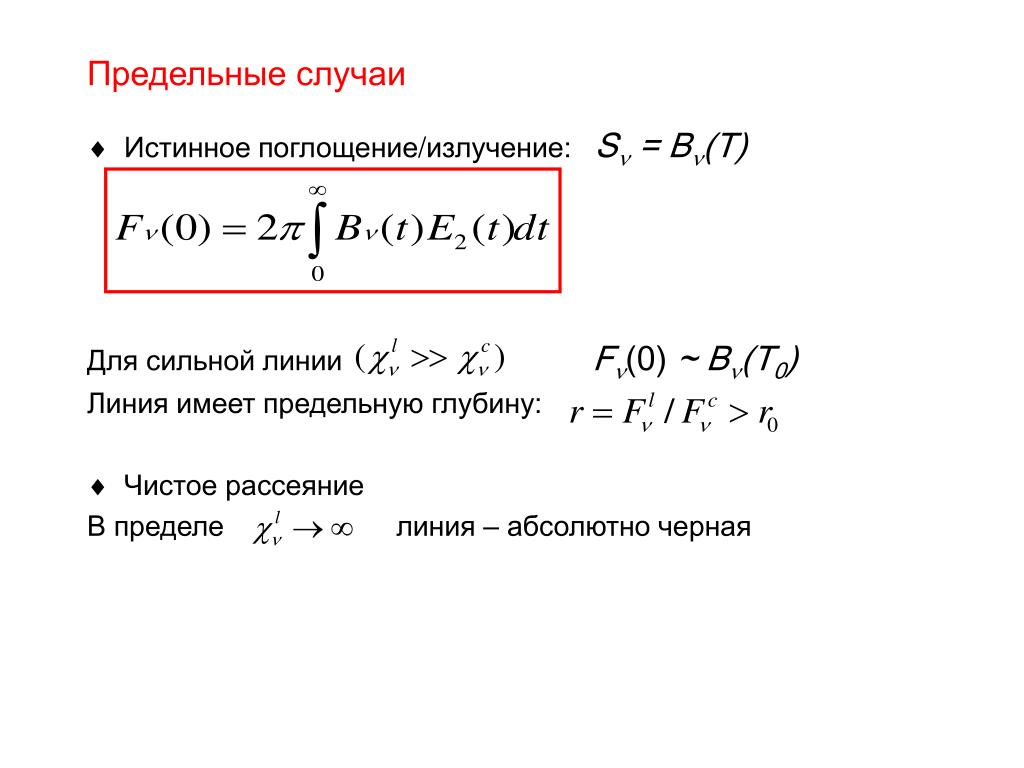

  19. Предельные случаи  Истинное поглощение/излучение: S = B(T) Для сильной линии F(0) ~ B(T0) Линия имеет предельную глубину:  Чистое рассеяние В пределе линия – абсолютно черная

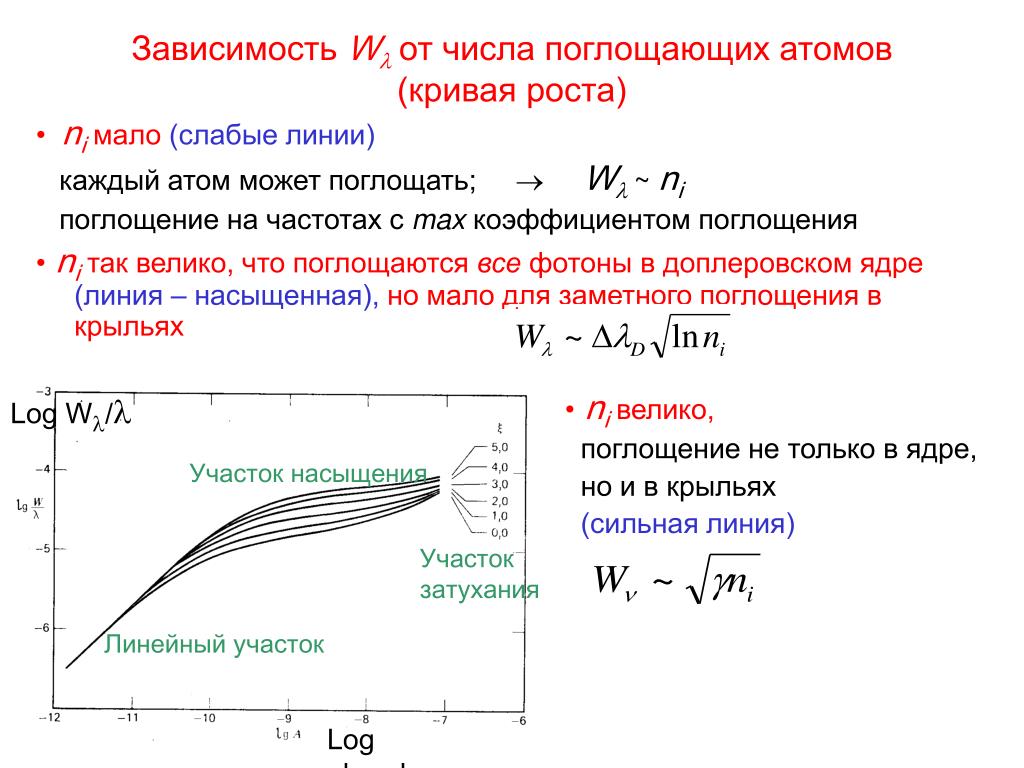

  20. Зависимость Wот числа поглощающих атомов(кривая роста) •niмало (слабые линии) каждый атом может поглощать;  W~ ni поглощение на частотах с maxкоэффициентом поглощения •niтак велико, что поглощаются все фотоны в доплеровском ядре (линия – насыщенная), но мало для заметного поглощения в крыльях •niвелико, поглощение не только в ядре, но и в крыльях (сильная линия) Log W/ Участок насыщения Участок затухания Линейный участок Log abundance

  21. 2.2.2. Формирование спектральных линий в неравновесных условиях ЛТР: детальный баланс во всех переходах J= B > 1 Необходимое условие для отклонений от ЛТР: < 1в континууме и/или линиях Sun Фотосфера: h < 0: J = B (T)  h = 0 –300km J > B (T)для 5000 A J < B (T)для  8000 A

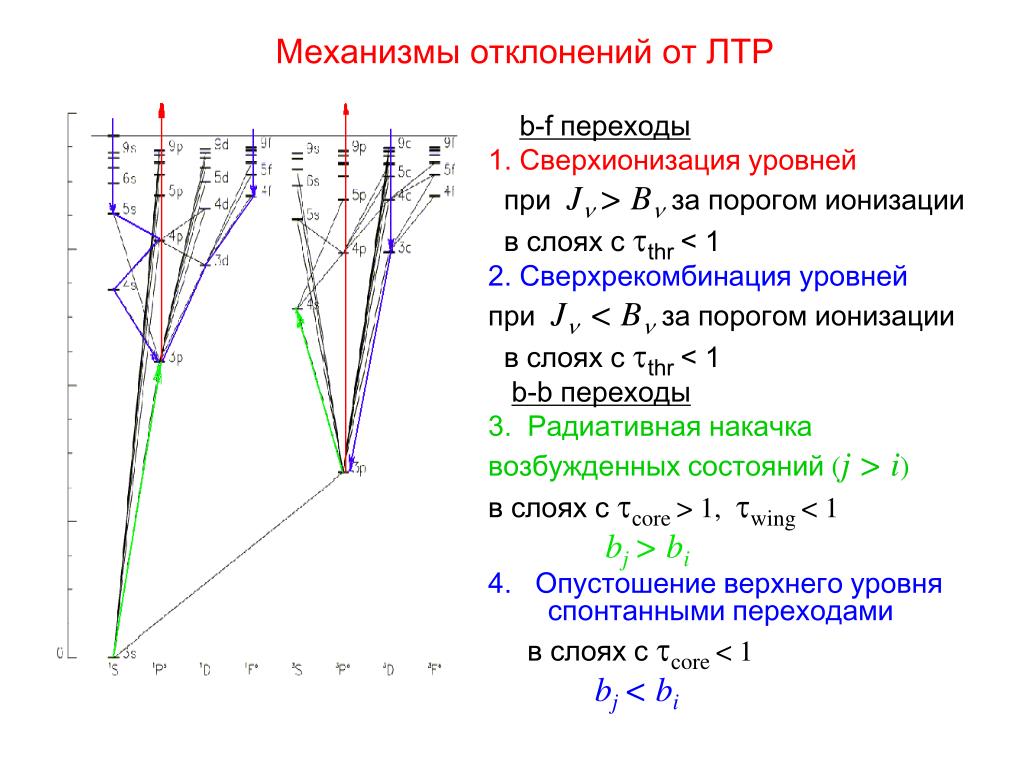

  22. Механизмы отклонений от ЛТР b-f переходы 1. Сверхионизация уровней приJ> Bза порогом ионизации в слоях сthr < 1 2. Сверхрекомбинация уровней приJ< Bза порогом ионизации в слоях сthr < 1 b-b переходы 3. Радиативная накачка возбужденных состояний(j > i) в слоях ссore > 1, wing < 1 bj > bi 4. Опустошение верхнего уровня спонтанными переходами в слоях ссore < 1 bj < bi

  23. Механизмы отклонений от ЛТР Для атомов с Nr << Nelотклонения от равновесного заселения наиболее вероятны:  сверхионизация низковозбужденных уровней(thrв у.-ф.) при thr< 1;  сверхрекомбинация высоковозбужденных уровней(thrв и.-к.) + опустошение верхних уровней при спонтанных переходах Для атомов с Nr Nelконцентрация атомов Nr– равновесная, но населенности возбужденных уровней могут быть неравновеснымив области формирования линий:  радиативная накачка возбужденных состояний;  опустошение верхних уровней при спонтанных переходах

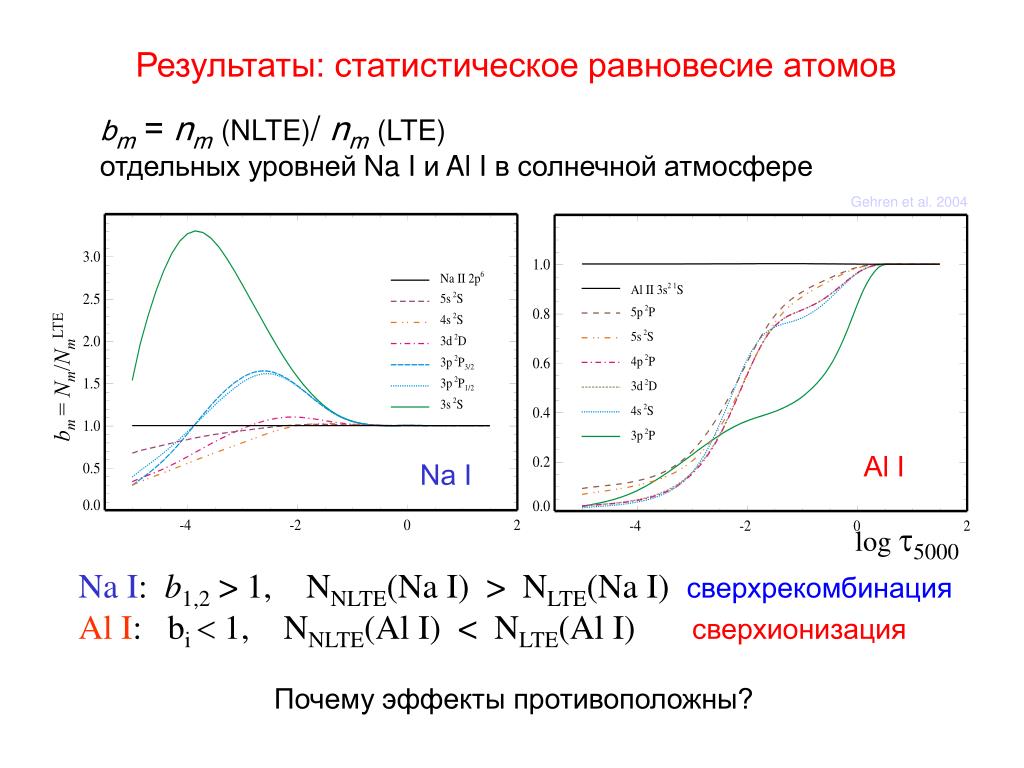

  24. Gehren et al. 2004 bm = Nm/NmLTE Результаты: статистическое равновесие атомов bm = nm(NLTE)/ nm(LTE) отдельных уровней Na I и Al I в солнечной атмосфере Al I Na I log 5000 Na I: b1,2 > 1, NNLTE(Na I) > NLTE(Na I)сверхрекомбинация Al I: bi  1, NNLTE(Al I) < NLTE(Al I)сверхионизация Почему эффекты противоположны?

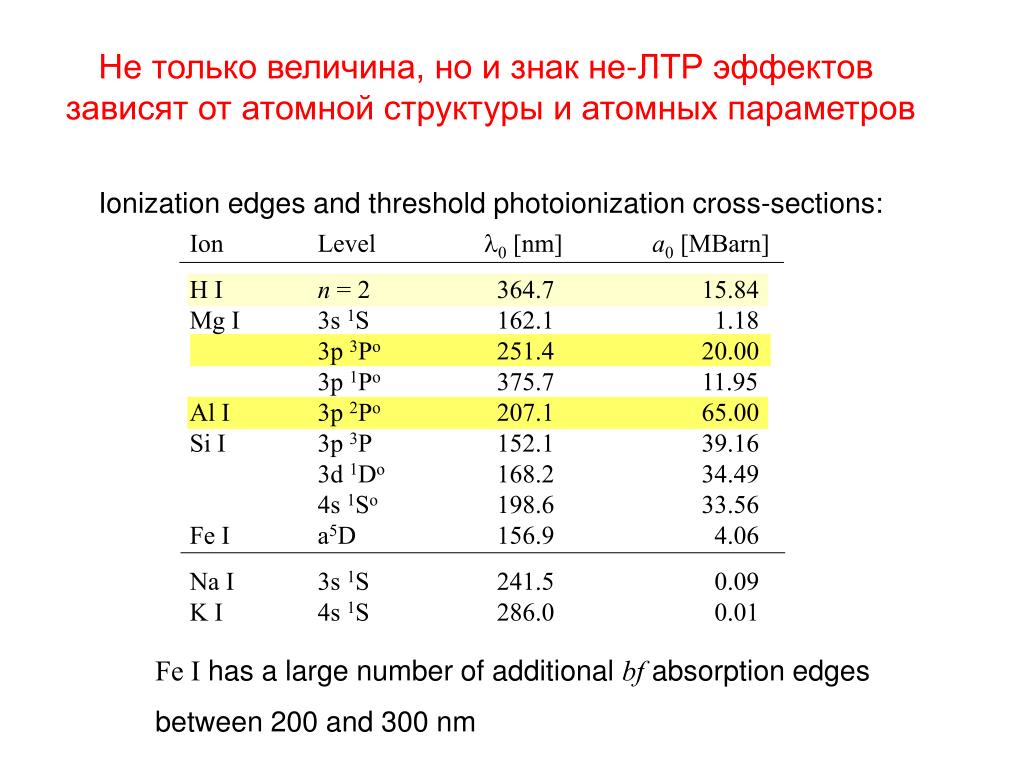

  25. Ion Level l0 [nm] a0 [MBarn] H I n = 2 364.7 15.84Mg I 3s 1S 162.1 1.18 3p 3Po 251.4 20.00 3p 1Po 375.7 11.95 Al I 3p 2Po 207.1 65.00Si I 3p 3P 152.1 39.16 3d 1Do 168.2 34.49 4s 1So 198.6 33.56Fe I a5D 156.9 4.06 Na I 3s 1S 241.5 0.09 K I 4s 1S 286.0 0.01 Не только величина, но и знак не-ЛТР эффектов зависят от атомной структуры и атомных параметров Ionization edges and threshold photoionization cross-sections: Fe I has a large number of additional bf absorption edges between 200 and 300 nm

  26. Статистическоеравновесие атомов: зависимость от звездных параметров Mashonkina et al. 1999 Gigas 1988 Log bm bm 9500/3.9/-0.5 log 5000 BaII:Sun NNLTE(BaII) = NLTE(BaII) но bi 1 BaII:Vega bi  1 NNLTE(BaII) <NLTE(BaII) сверхионизация

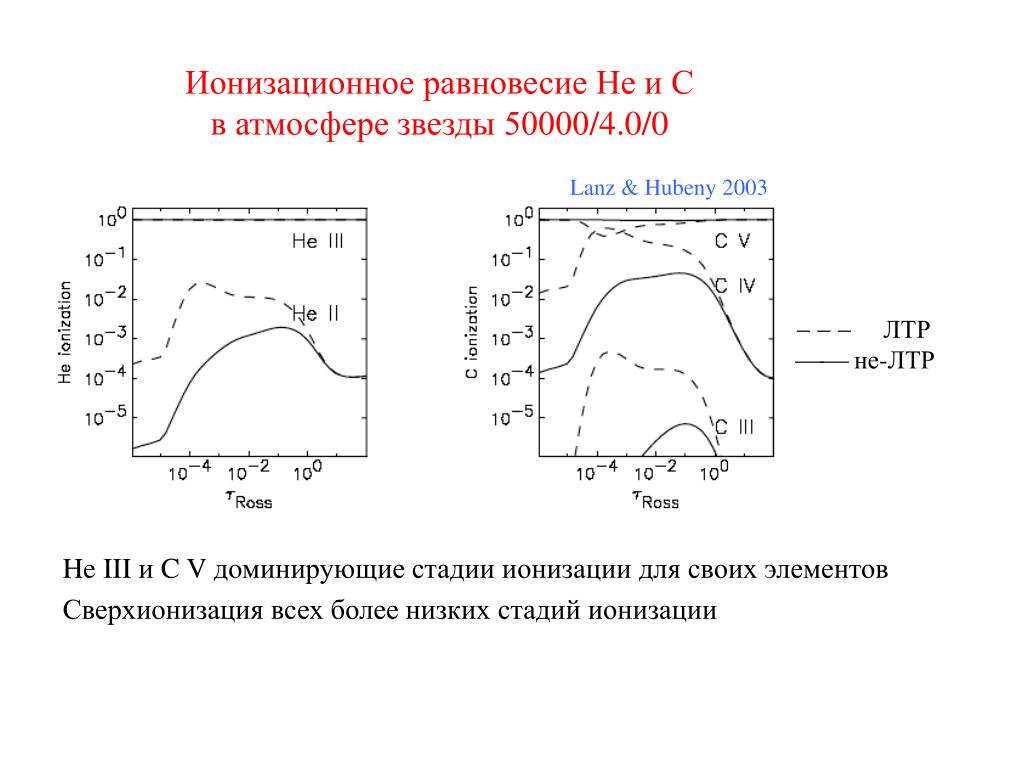

  27. Ионизационное равновесие Не и С в атмосфере звезды 50000/4.0/0 Lanz & Hubeny 2003 He III и C V доминирующие стадии ионизации для своих элементов Сверхионизация всех более низких стадий ионизации    ЛТР  не-ЛТР

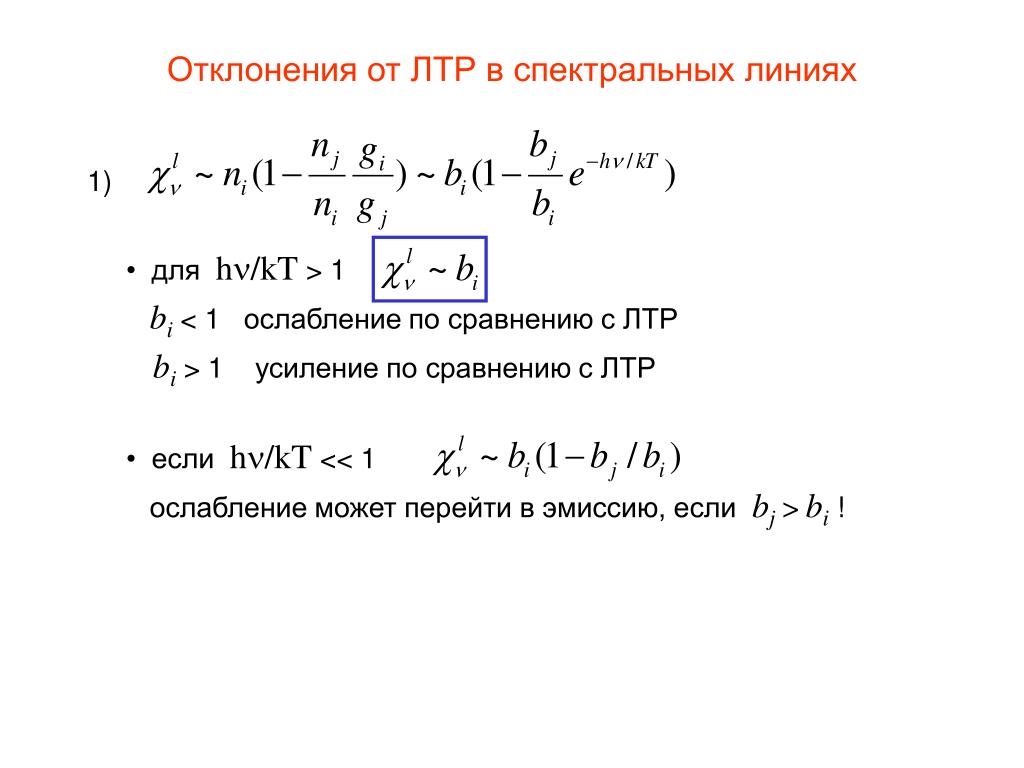

  28. Отклонения от ЛТР в спектральных линиях 1) • дляh/kT > 1 bi< 1 ослабление по сравнению с ЛТР bi> 1 усиление по сравнению с ЛТР • еслиh/kT << 1 ослаблениеможет перейти в эмиссию, если bj > bi !

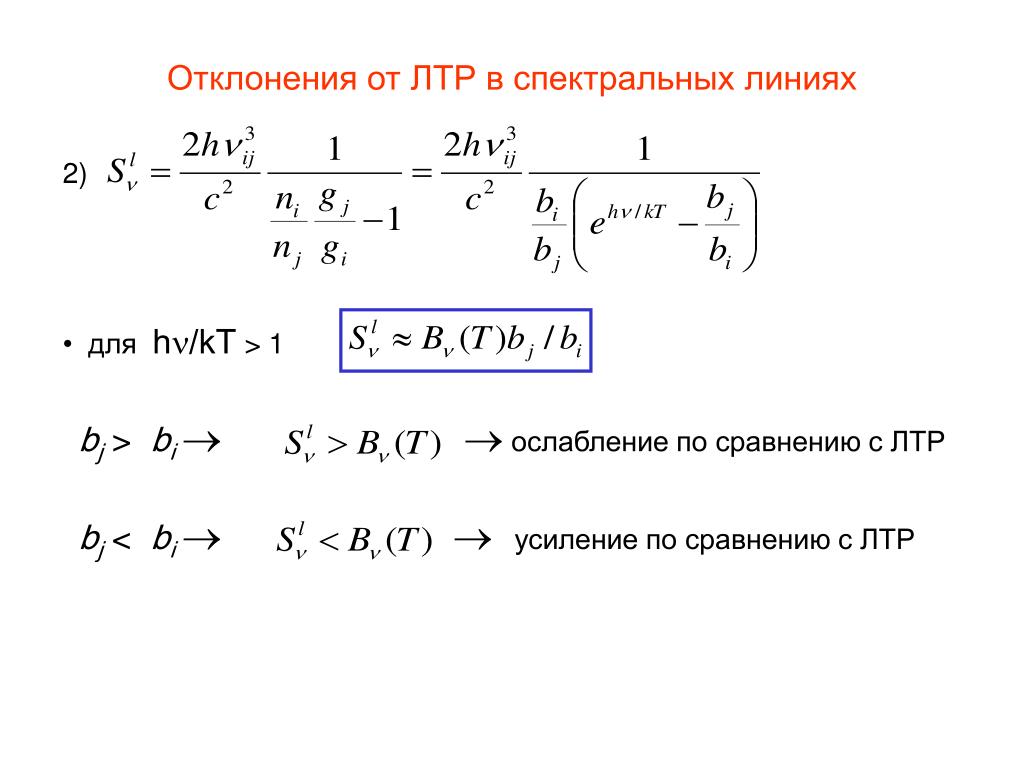

  29. Отклонения от ЛТР в спектральных линиях 2) • дляh/kT > 1 bj > biослабление по сравнению с ЛТР bj < bi  усиление по сравнению с ЛТР

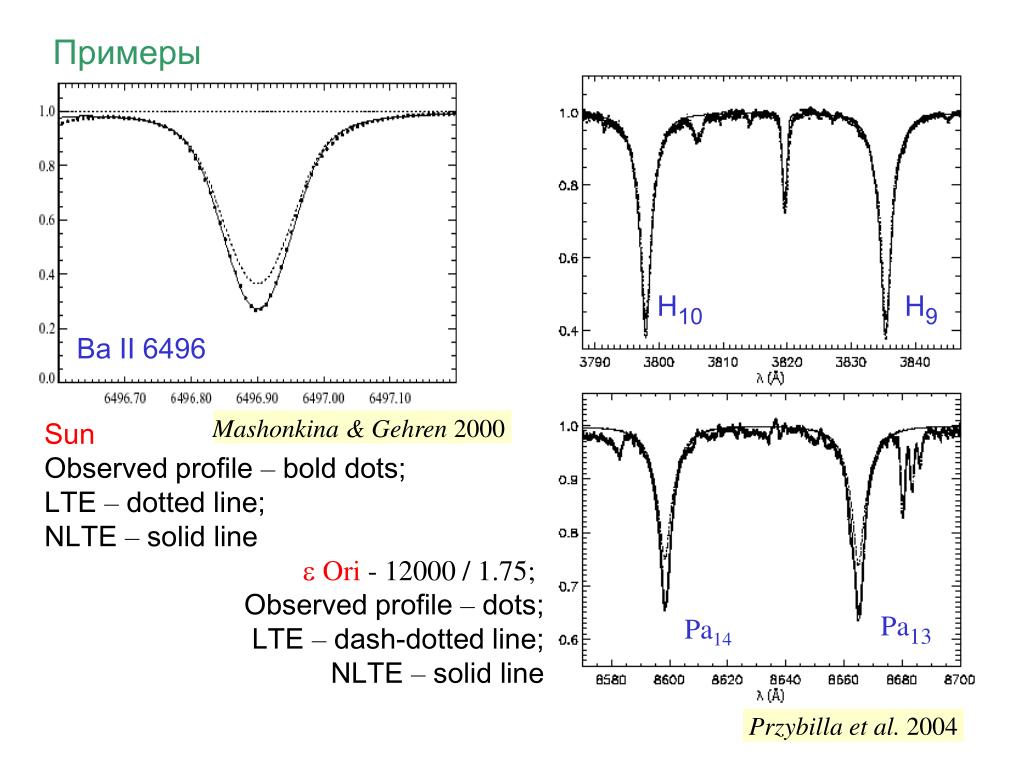

  30. Примеры Sun Observed profile – bold dots; LTE – dotted line; NLTE – solid line  Ori - 12000 /1.75; Observed profile –dots; LTE – dash-dotted line; NLTE – solid line H10 H9 Ba II 6496 Mashonkina & Gehren 2000 Pa13 Pa14 Przybilla et al. 2004

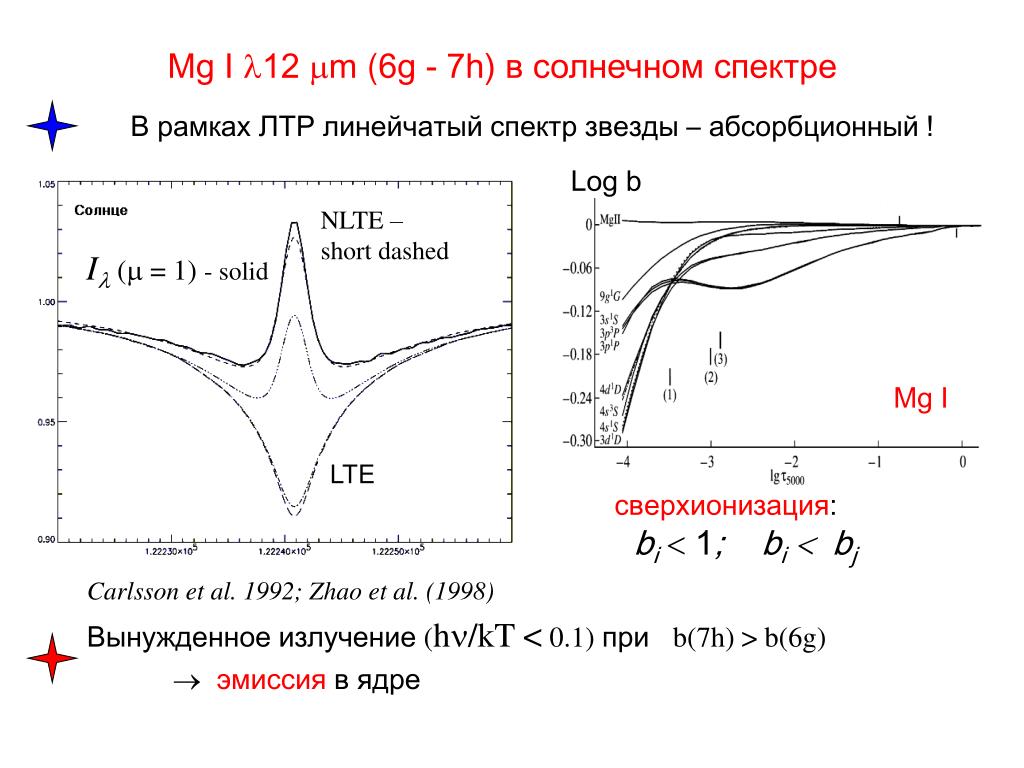

  31. Mg I12 m(6g - 7h)в солнечном спектре В рамках ЛТР линейчатый спектр звезды – абсорбционный ! Log b NLTE – short dashed Carlsson et al. 1992; Zhao et al. (1998) Вынужденное излучение (h/kT < 0.1)при b(7h) > b(6g) эмиссия в ядре I ( = 1) - solid Mg I LTE сверхионизация: bi 1; bi bj

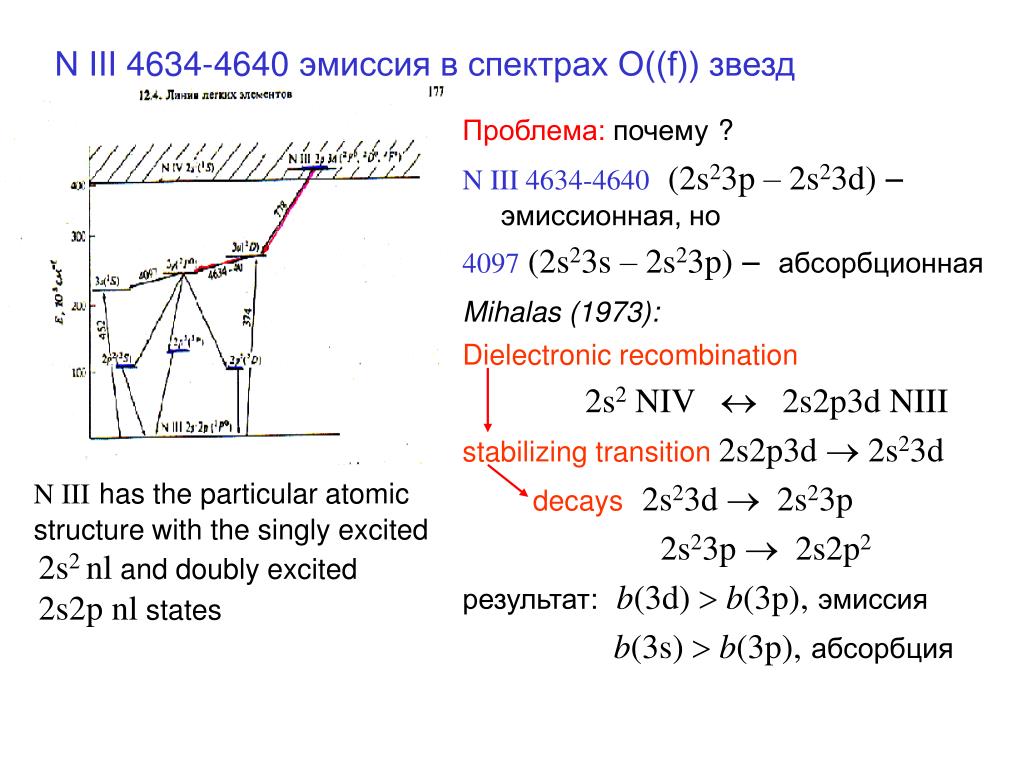

  32. NIII 4634-4640 эмиссия в спектрах O((f))звезд Проблема:почему? NIII 4634-4640(2s23p – 2s23d) – эмиссионная, но 4097(2s23s – 2s23p) – абсорбционная Mihalas (1973): Dielectronic recombination 2s2 NIV  2s2p3d NIII stabilizing transition2s2p3d  2s23d decays2s23d  2s23p 2s23p  2s2p2 результат:b(3d)  b(3p),эмиссия b(3s)  b(3p),абсорбция N IIIhas the particular atomic structure with the singly excited 2s2 nl and doubly excited 2s2p nl states

  33. Влияние на определение параметров атмосфер Teff(метод ионизационного равновесия для О-В звезд) Log g (метод ионизационного равновесия для F-G звезд) Содержания химических элементов ЛТР – светлые символы Не-ЛТР – черные символы Серая полоса – среднее значение и ошибка N IиO Iлинии:NLTE > 1.5 dex Содержания C, N, O  Ori: Teff = 12000 K; log g = 1.75; [Fe/H] = 0. Przybilla et al. 2003

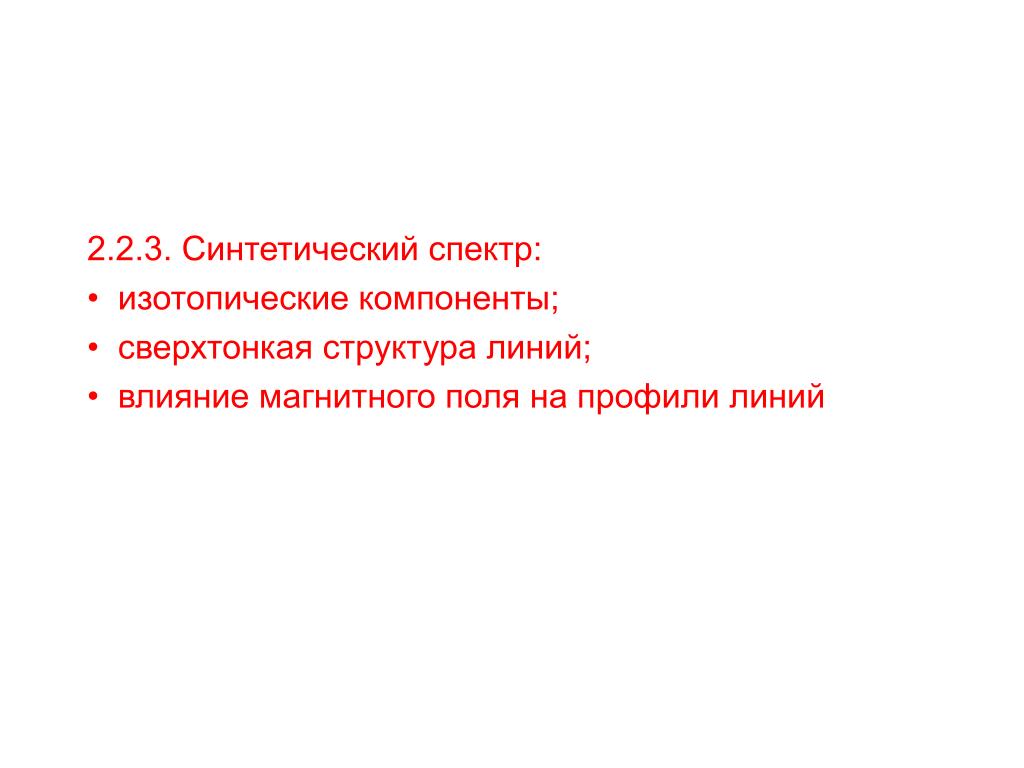

  34. 2.2.3. Синтетический спектр: •изотопические компоненты; •сверхтонкая структура линий; •влияние магнитного поля на профили линий

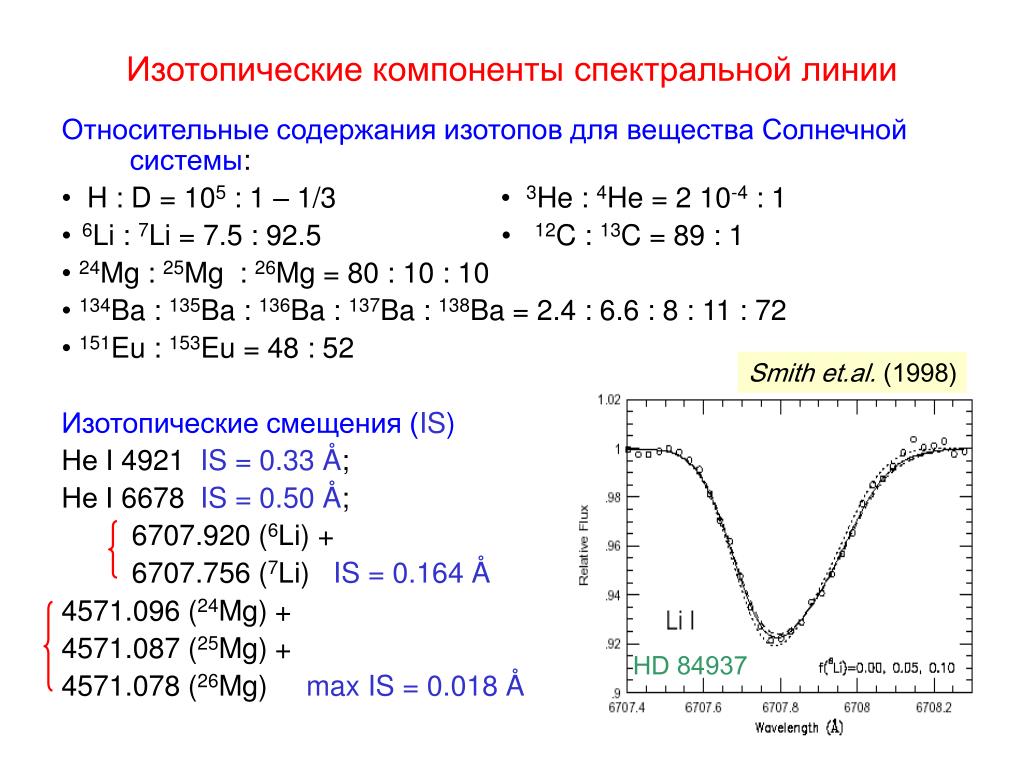

  35. Изотопическиекомпонентыспектральной линии Относительные содержания изотопов для вещества Солнечной системы: • H : D = 105 : 1 – 1/3 •3He : 4He = 2 10-4 : 1 • 6Li : 7Li = 7.5 : 92.5 • 12C : 13C = 89 : 1 •24Mg : 25Mg : 26Mg = 80 : 10 : 10 • 134Ba : 135Ba : 136Ba : 137Ba : 138Ba = 2.4 : 6.6 : 8 : 11 : 72 • 151Eu : 153Eu = 48 : 52 Изотопические смещения (IS) He I 4921 IS= 0.33 Å; He I6678 IS = 0.50 Å; 6707.920 (6Li) + 6707.756 (7Li)IS = 0.164 Å 4571.096 (24Mg) + 4571.087 (25Mg) + 4571.078 (26Mg)maxIS = 0.018 Å Smith et.al. (1998) HD 84937

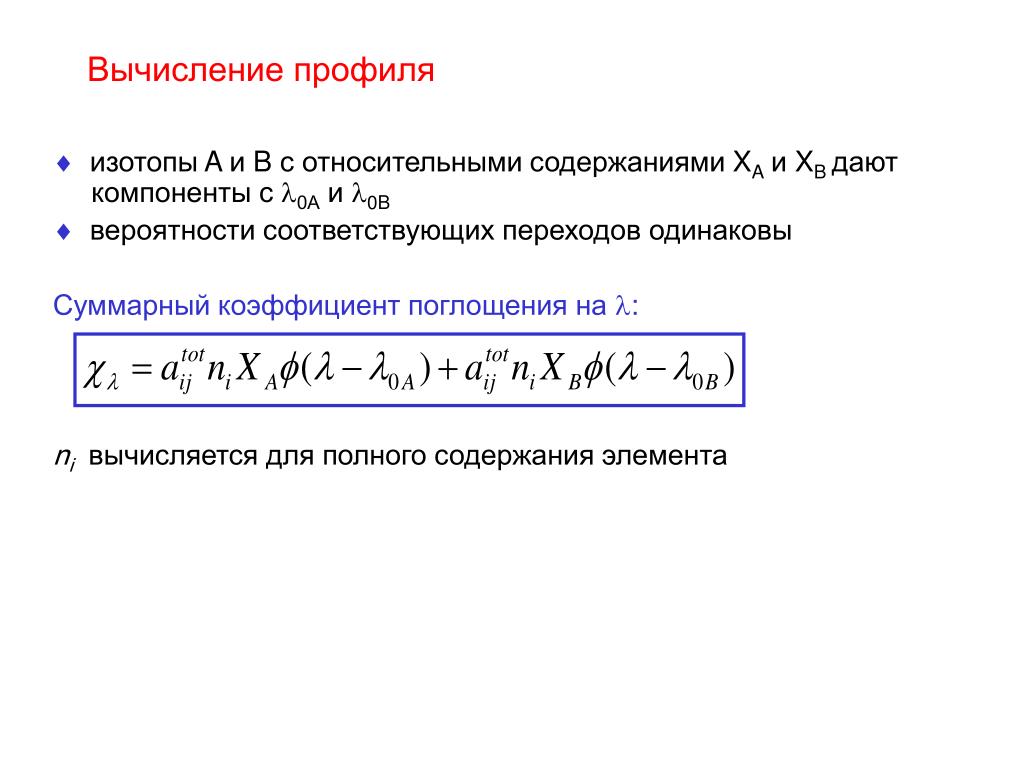

  36. Вычисление профиля изотопы A и B с относительными содержаниями XAи XBдают компоненты с0Aи0B  вероятности соответствующих переходов одинаковы Суммарный коэффициент поглощения на : niвычисляетсядляполного содержания элемента

  37. Сверхтонкая структура линий (HFS) Ядра с нечетным числом нуклонов имеют спинI сверхтонкое расщепление уровней: 2I+1компонент приJ > Iили2J + 1компонент приJ < I 175Lu - основной изотоп лютеция HFS компоненты линииLu II5984 HD 217522, R = 80000, UVES Рябчикова 2005

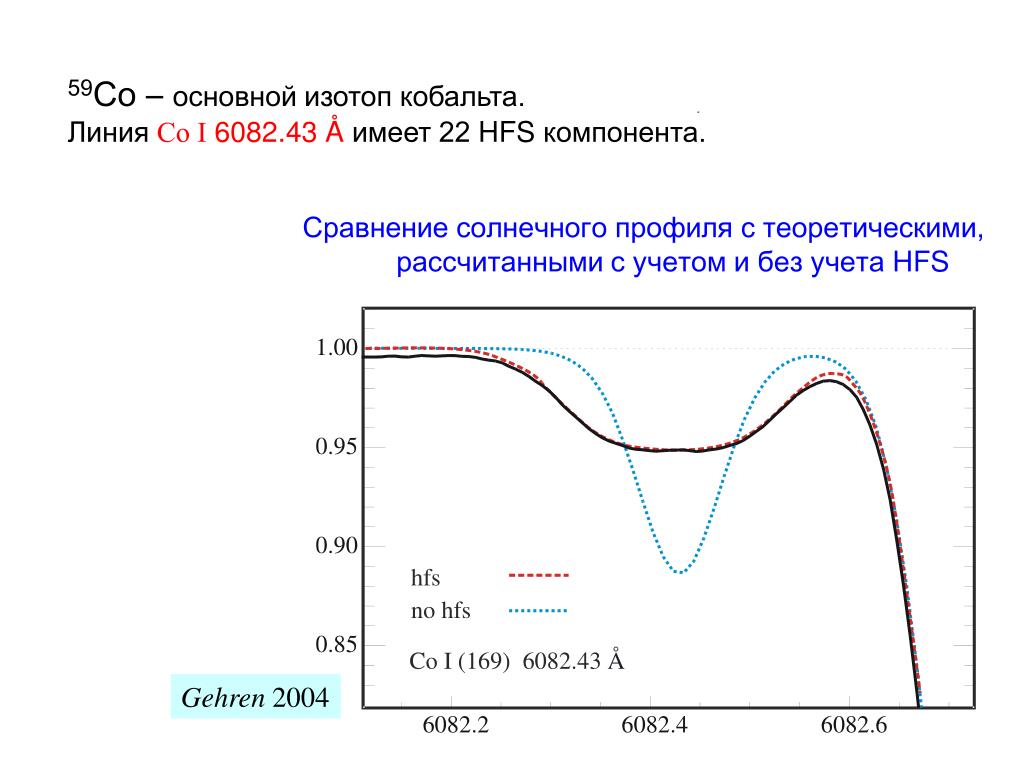

  38. 59Co – основнойизотоп кобальта. ЛинияCo I 6082.43 Åимеет 22 HFS компонента. Сравнение солнечного профиля с теоретическими, рассчитанными с учетом и без учетаHFS . Gehren 2004

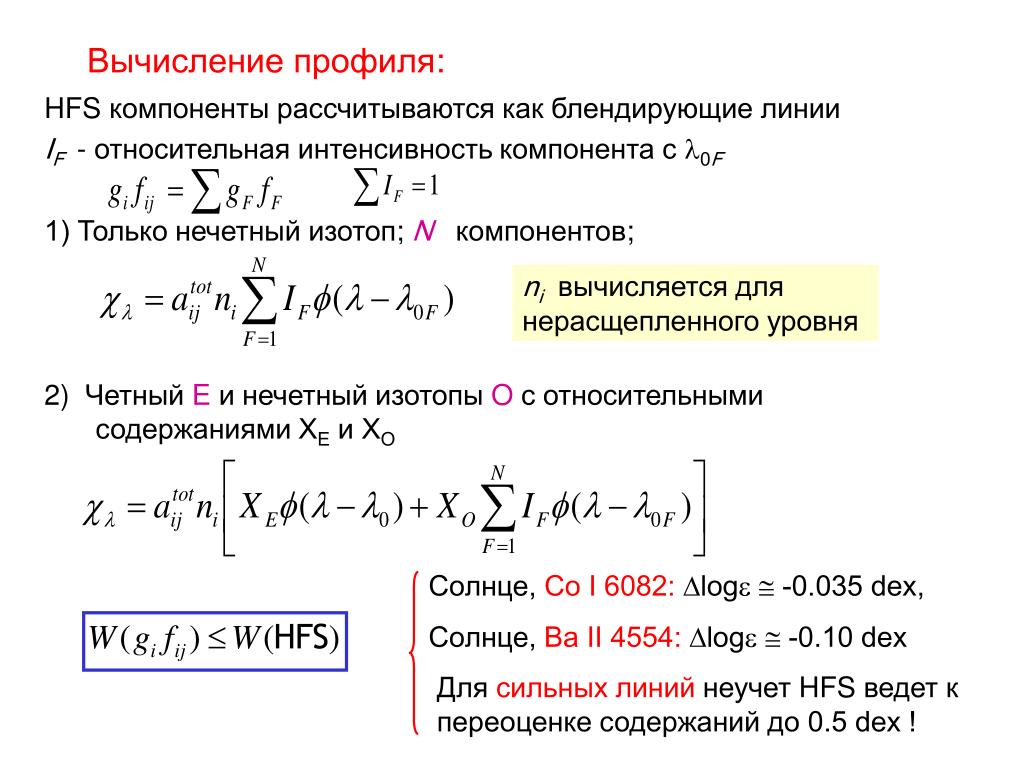

  39. Вычисление профиля: HFS компоненты рассчитываются как блендирующие линии IF - относительная интенсивность компонента с 0F 1) Только нечетныйизотоп; Nкомпонентов; 2) Четный Eинечетный изотопыOс относительными содержаниями XEиXO niвычисляетсядля нерасщепленного уровня Солнце,Co I 6082: log -0.035 dex, Солнце, Ba II 4554: log -0.10 dex Для сильных линий неучетHFS ведет к переоценке содержаний до 0.5 dex !

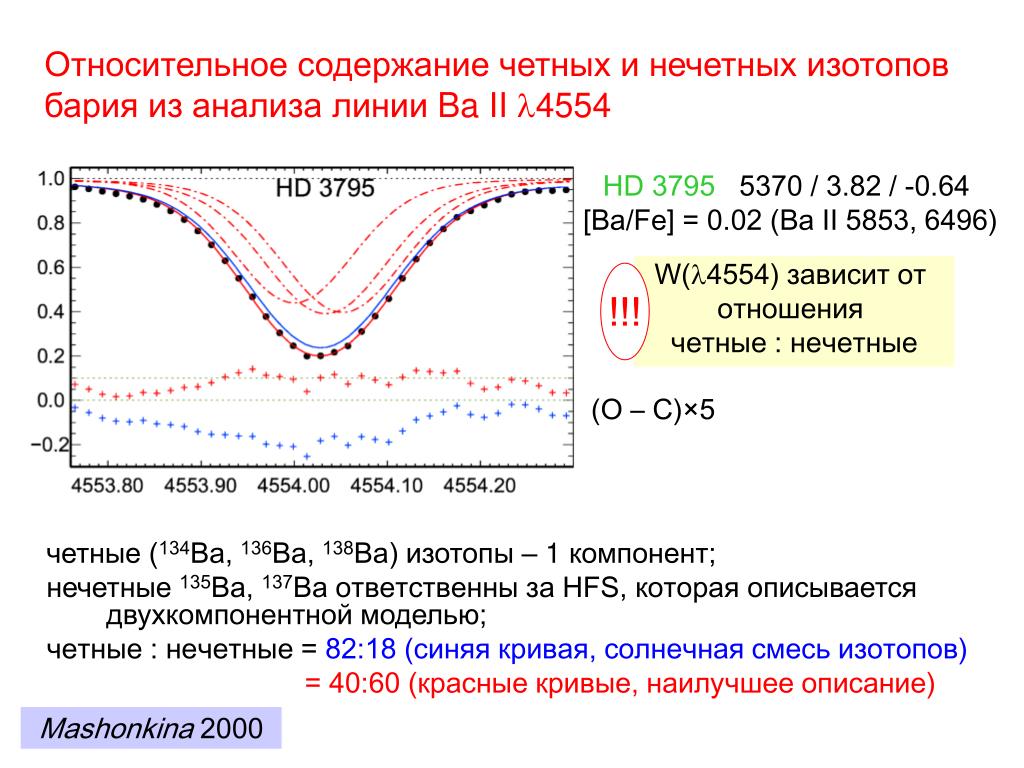

  40. Относительное содержание четных и нечетных изотопов бария из анализа линииBa II 4554 HD 37955370 / 3.82 / -0.64 [Ba/Fe] = 0.02 (BaII 5853, 6496) четные (134Ва, 136Ва, 138Ва) изотопы – 1 компонент; нечетные 135Ва, 137Ва ответственны за HFS, которая описывается двухкомпонентной моделью; четные : нечетные = 82:18 (синяя кривая, солнечная смесь изотопов) = 40:60 (красные кривые, наилучшее описание) W(4554) зависит от отношения четные : нечетные !!! (О – С)×5 Mashonkina 2000

  41. Влияние магнитного поля на профили линий -компоненты -компоненты Уровень с полным моментом J в магнитном поле расщепляется на (2J + 1) зеемановских уровней с M = - J, …, +J иE ~ B g; фактор Ланде: Зеемановские компоненты Излучениелинейно поляризовано  -компоненты:  магнитному полю; M =0; -компоненты:  магнитному полю; M = ±1 Смещение:

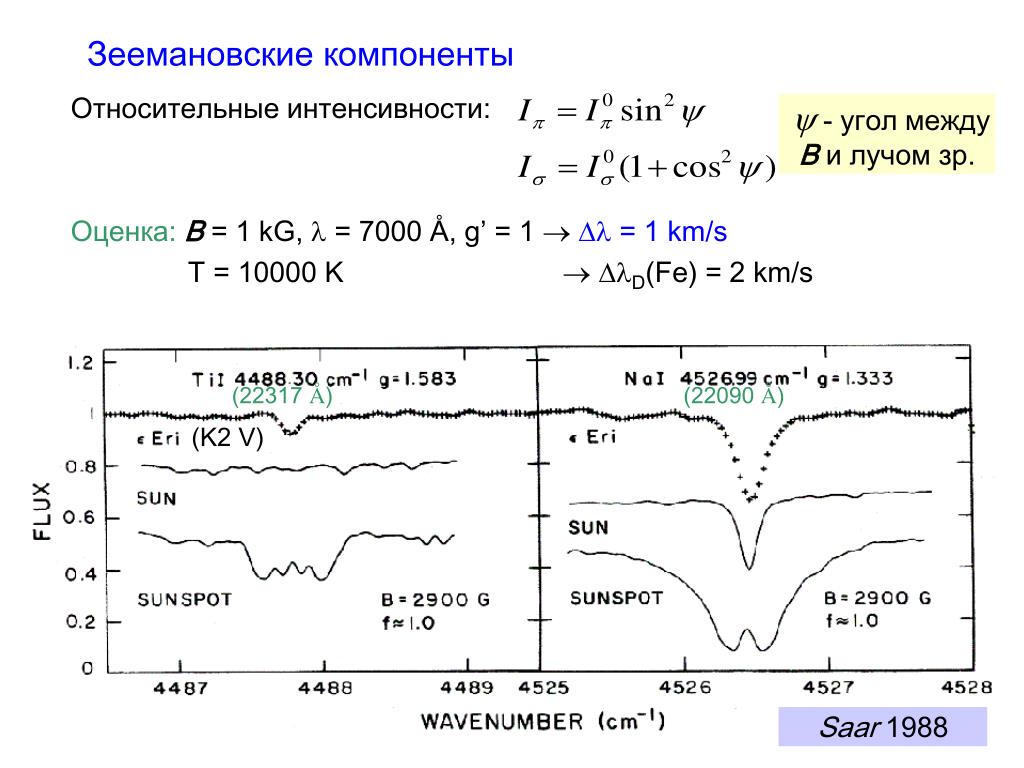

  42. Зеемановские компоненты  - угол между B и лучом зр. Относительные интенсивности: Оценка:B = 1 kG,  = 7000 Å, g’ = 1   = 1 km/s T = 10000 KD(Fe) = 2 km/s (22317 Å) (22090 Å) (K2 V) Saar 1988

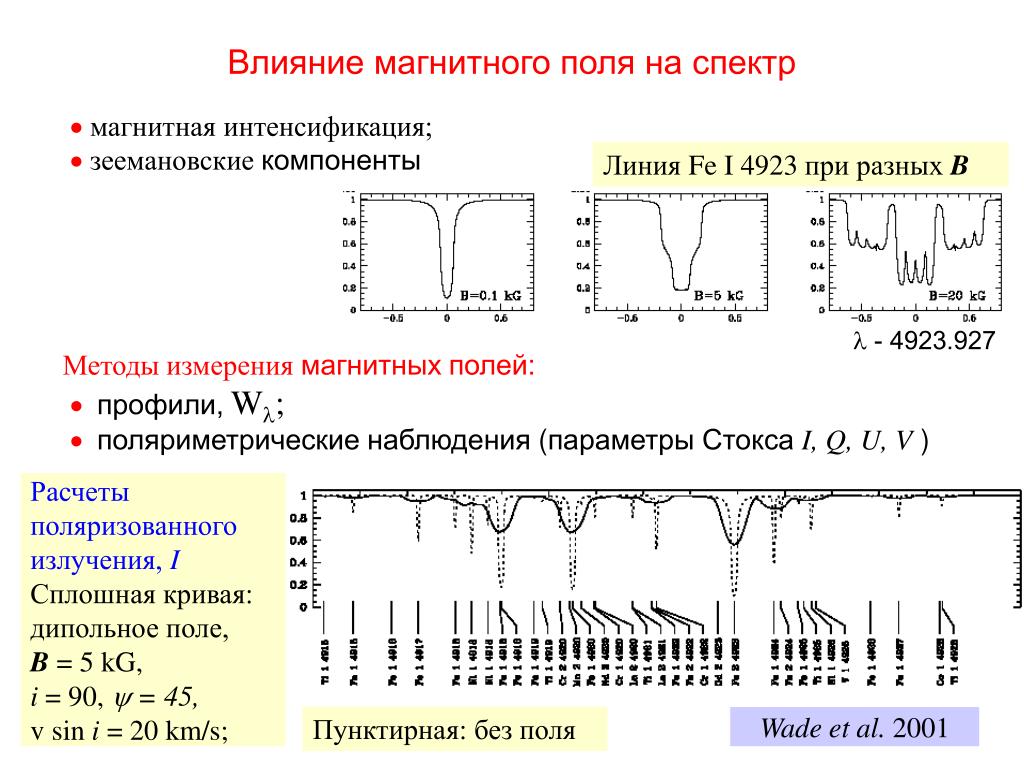

  43. Влияние магнитного поля на спектр Линия Fe I4923 при разных B  магнитная интенсификация;  зеемановские компоненты Методы измерения магнитных полей: профили,W; поляриметрические наблюдения (параметры Стокса I, Q, U, V)  - 4923.927 Расчеты поляризованного излучения, I Сплошная кривая: дипольное поле, B = 5 kG, i = 90,  = 45, v sin i = 20 km/s; I/Ic Пунктирная: без поля Wade et al. 2001
