  1. Дистанционное управление светотехническими системами нового поколения Андрей Архипов менеджер по продукции

  2. Интерфейсная сеть Управляющий контроллер Управляющий контроллер Пульт управления Питающая сеть Питающая сеть Радиоканал Пульт управления Пульт управления Трансивер Трансивер Управляющий контроллер Управляющий контроллер Пульт управления Управляющий контроллер Управляющий контроллер Питающая сеть Питающая сеть Схемы управления освещением

  3. Блок-схема современного управляемого светильника Блок управления Радиоканал Управление, протокол Трансивер Цифровая интерфейсная шина Микро-контроллер Цифровой интерфейс RS-485 CAN AS-I АЦП Централизованная или индивидуальная система управления Внешнее питание Управляющий драйвер Контроллер питания Резервный источник питания Излучатель света Блок светильника

  4. Управление светотехническими системами по радиоканалу

  5. Виды беспроводных сетей

  6. Обзор беспроводных протоколов Скорость передачи 100 Мб/сек Wireless LAN (WLAN) 10 Мб/сек ANT Bluetooth 1 Мб/сек Nordic ShockBurst 100 Кб/сек ZigBee 10 Кб/сек RF ID Сложность исполнения / цена

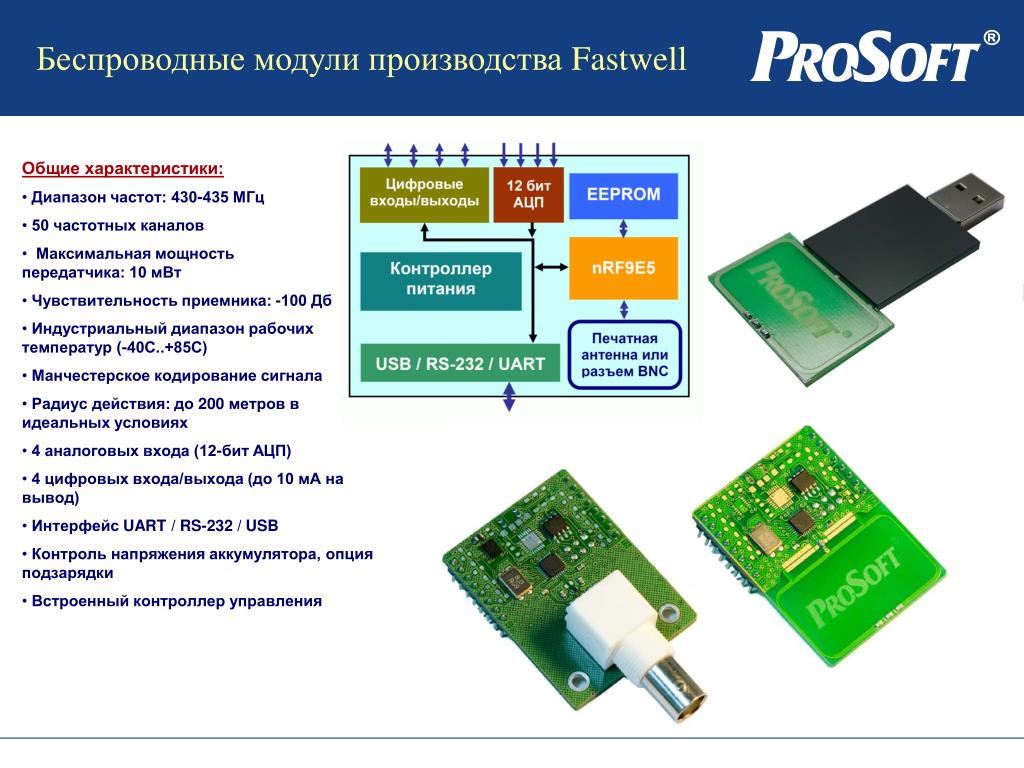

  7. Беспроводные модули производства Fastwell • Общие характеристики: • Диапазон частот: 430-435 МГц • 50 частотных каналов • Максимальная мощность передатчика: 10 мВт • Чувствительность приемника: -100 Дб • Индустриальный диапазон рабочих температур (-40С..+85С) • Манчестерское кодирование сигнала • Радиус действия: до 200 метров в идеальных условиях • 4 аналоговых входа (12-бит АЦП) • 4 цифровых входа/выхода (до 10 мА на вывод) • Интерфейс UART / RS-232 / USB • Контроль напряжения аккумулятора, опция подзарядки • Встроенный контроллер управления

  8. Блок-схема однокристального трансивера 4kБ 512 байт 256 байт AREF PA_1V8 RAM ROM RAM ANT1 AIN0 Каналы прерываний 400 W AIN1 UART0 ANT2 Радио- трансивер AIN2 Таймер 0 12-Bit AIN3 Таймер 1 АЦП IREF Таймер 2 ИОП XC1 8051-совместимый Кварцевый генератор микроконтроллер XC2 DVDD_1V2 Сторо- жевой таймер RC RTC Контроллер питания PWM SPI таймер осциллятор 3 Блок начального сброса AVDD 5 каналы внешних прерываний AVSS Буферы и логика I/O портов SCK SDO SDI CSN P0.4 P0.0 P0.1 P0.2 P0.3 P0.5 P0.6 P0.7 EEPROM

  9. PWD-433 как контроллер светотехнических устройств • Возможность управления как по беспроводному каналу, так по промышленной проводной шине • Функции дистанционного управления яркостью и другими параметрами светильника • Обратная связь: контроль состояния светильника • Простая реализация беспроводной сети • Высокая надежность благодаря минимальному количеству элементов • Максимальная защита канала связи от коллизий и несанкционированного доступа • Компактность • Индустриальное исполнение для тяжелых условий эксплуатации • Универсальность: программирование встроенного контроллера под конкретную задачу • Невысокая стоимость решения
