新型綠色建材 - 竹材人造板探討

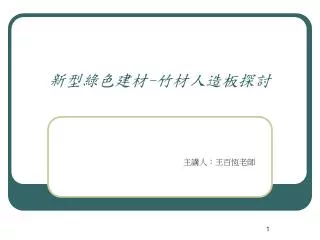

1. 新型綠色建材-竹材人造板探討 主講人：王百恆老師

2. 目錄 • 緣起 • 中國竹資源使用回顧 • 國外竹資源使用現況 • 竹材人造板簡介 • 竹材人造板物理力學性能 • 竹材人造板在建築上的應用實例 • 竹結構建築的優點

3. 緣起 • 為何要提倡竹材人造版? • 一、生態覺醒浪潮席捲全球 • 二、為解決建築領域的永續發展問題 • 三、創造更新型健康的生態建築環境

4. 中國竹資源使用回顧 • 早期：雲南傣族的竹樓、福建貴州的竹屋 • 中國建築部時大新技術產品提倡“以竹代木，以竹代鋼” • 目前竹材膠合板產品 日益增多：如車輛、 造船、建築等(馬德里 機場候機樓天花板)

5. 國外竹資源使用現況 • 一、歐美日澳等國相繼大量使用竹地板 • 二、近期將竹地板使用於體育場館 (德國奧林匹克體育中心地板)

6. 竹材人造板簡介(2/2) • 竹材人造板分類(依製造方式) • 竹片法︰竹材膠合板、竹材集成 地板、竹材集成材 • 竹蔑法︰竹編膠合板、竹窗膠合板、竹蔑 層壓板、竹材膠合模板 • 竹材碎料法︰竹材刨花板 • 復合法︰竹木複合膠合板、竹木複合層積 材、竹木複合地板

7. 竹材人造板簡介(1/2) • 竹材人造版是以竹材為原料,經過一系列的機械與化學加工,在一定的溫度與壓力下,藉助膠黏劑及竹材自身的結合力的作用,膠合而成的板狀材料

8. 竹材人造板物理力學性能(1/4) • (一)含水率︰ 因熱膠合過程中，加溫加壓時間長，故產品含水率低 • (二)乾縮、膨脹率︰ 因人造板結構中，層纖維互相垂直，可相互制約保持穩定，故乾縮膨脹率遠遠低於混凝土，不會影響整體房屋的飾面及管道

9. 竹材人造板物理力學性能(2/4) • (三)密度 竹材人造板密度約7.5kN/m3，約為混凝土密度的1/4 ，磚牆砌體的1/3。 (1)若用來作結構材料，可減輕建築物重 30％，降低基礎造價 (2)也因輕質特性表現出較好的抗震性

10. 竹材人造板物理力學性能(3/4) • (四)導熱係數 竹材人造板導熱係數約0.14-0.18 W/(m．K)，低於黏土磚及混凝土 為冬暖夏涼理想建材

11. 竹材人造板物理力學性能(4/4) • (五)力學性能(與木材、C25混凝土比較) 承載能力高，可大大提高建築使用面積

12. 竹材人造版在建築上的應用實例(1/8) • (一)常用結構用材

13. 竹材人造版在建築上的應用實例(2/8) • (二)複合結構用材 (1)工字樑 翼緣：用竹膠合板製 腹板：用竹複合層積材製 跨中部位的腹板可開孔洞，便於空調 及水電管穿敷 優點：跨度比實木樑更大

14. 竹材人造版在建築上的應用實例(3/8) • (2)桁架 由上下弦和腹桿組成，桿件節點處用金 屬鍍鋅齒板從兩側壓入，加所有構件連 結上下弦和腹桿之間空隙， 可安排水、電、供暖管等設備 可發揮竹材人造板抗拉、抗壓、 強度高等特點

15. 竹材人造版在建築上的應用實例(4/8) • (三)竹結構建築：將竹材人造板作為結構主材的結構體系，可根據屋主的需要，做到外表看不到竹材，與磚混合結構相同的房屋

16. 竹材人造版在建築上的應用實例(5/8) • (1)基礎 竹膠合板結構可在工廠預製好構件，送至現地後裝配，利用基礎上預埋的地腳螺栓加以固定。

17. 竹材人造版在建築上的應用實例(6/8) • (2)樓地面結構 底層樓板直接擱置在混凝土基礎上，構件端部需作防腐防蟲處理 樓面地板可用竹膠合板或竹纖維板等，也可舖上一層石膏膠泥隔音

18. 竹材人造版在建築上的應用實例(7/8) • (3)牆體結構 由外向內依次為竹膠合外牆板、防風紙、龍骨、吸音層、保溫層、防潮層、防火石膏板 因內部可配置填充材料， 故隔熱、隔音效果優於 混凝土

19. 竹材人造版在建築上的應用實例(8/8) • (4)屋面結構 由屋面板、屋脊樑、緣條、天棚擱欄或屋架組成 可作成斜屋頂或平屋頂兩種形式

20. 竹結構建築的優點(1/2) • (一)竹林再生容易，生長期短 • (二)竹材人造板強度高、韌性好、剛度 大、變形小、尺寸穩定、性能優良、 質輕可加大建築空間 • (三)竹林建材在生產與使用過程中消耗能 量少，產生污染也少 • (四)質輕，抗震性能好

21. 竹結構建築的優點(2/2) • (五)導熱係數低，保溫隔熱效果好，可節 約能源 • (六)竹結構及配套技術易於定型化、標準 化，可現場裝備、施工，縮短施工週 期並減少建築成本

22. 報告完畢 敬請指教
