  1. Stadsdeelcomplex Leidschenven Ypenburg KANTERS Presentatie en animatie DETAIL 24 Principe beëindiging vloerrand 2e verdieping Met de aansluiting van een glazen lamellen gevel Gerben van der Glas (0763041) - Differentiatie Bouwtechniek - Opdracht 2 (Detail-verhaal) - Docent: dhr. Geraci - HRO (ribacs)

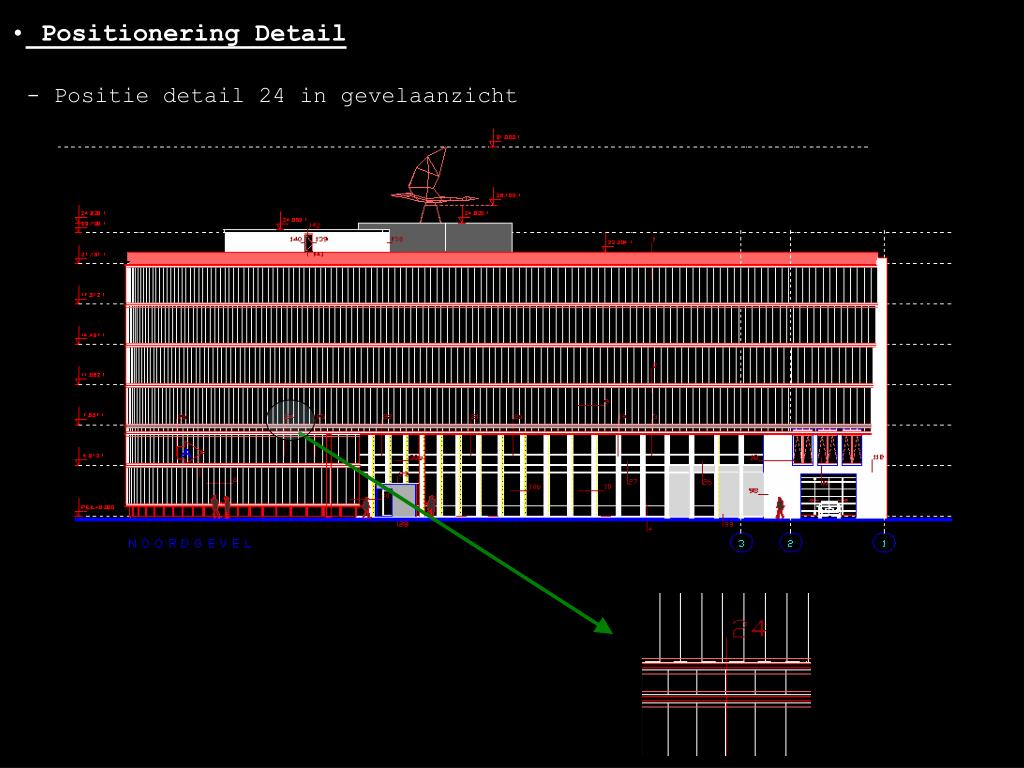

  2. Positionering Detail - Positie detail 24 in gevelaanzicht

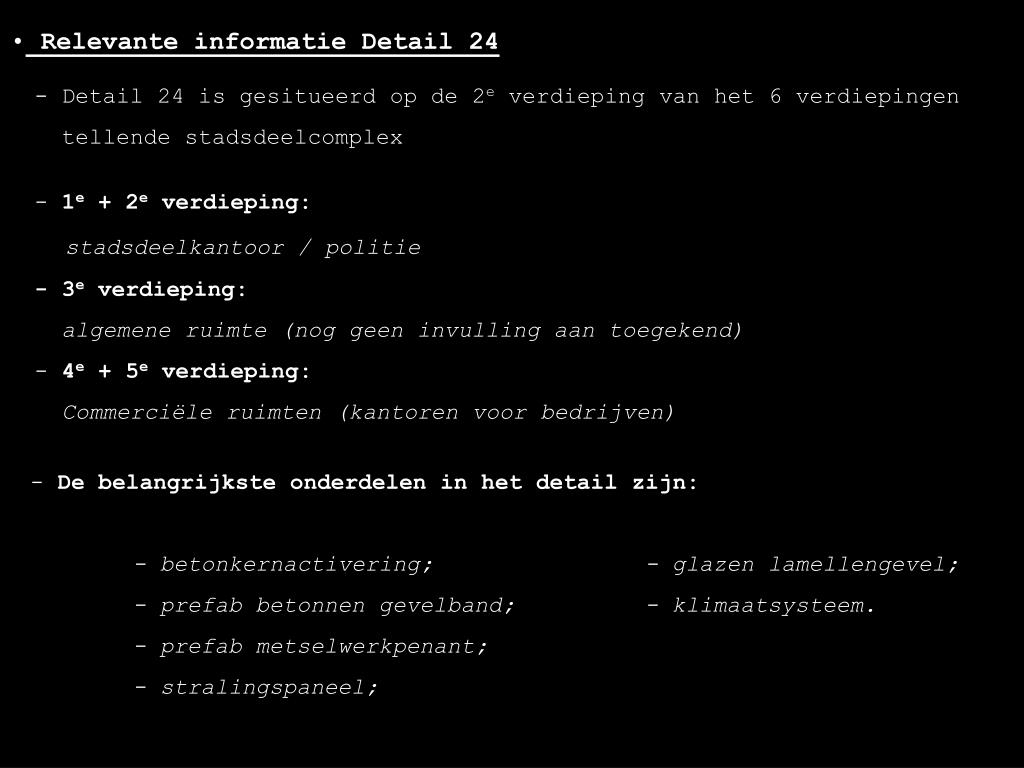

  3. Relevante informatie Detail 24 • Detail 24 is gesitueerd op de 2e verdieping van het 6 verdiepingen • tellende stadsdeelcomplex • 1e + 2e verdieping: • stadsdeelkantoor / politie • - 3e verdieping: • algemene ruimte (nog geen invulling aan toegekend) • - 4e + 5e verdieping: • Commerciële ruimten (kantoren voor bedrijven) • De belangrijkste onderdelen in het detail zijn: • - betonkernactivering; - glazen lamellengevel; • - prefab betonnen gevelband; - klimaatsysteem. • - prefab metselwerkpenant; • - stralingspaneel;

  4. Positionering Detail - Detail 24 gezien vanuit een Artist impression

  5. Positionering Detail - Positie detail vanuit constructie plattegrond 24

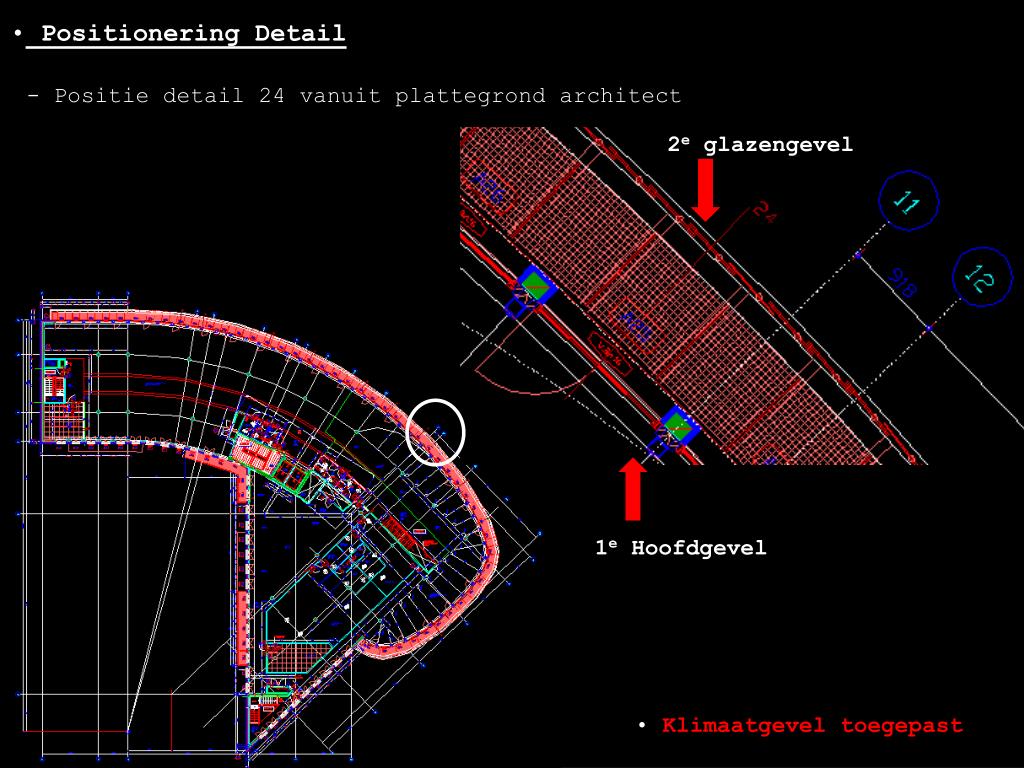

  6. Positionering Detail - Positie detail 24 vanuit plattegrond architect 2e glazengevel 1e Hoofdgevel • Klimaatgevel toegepast

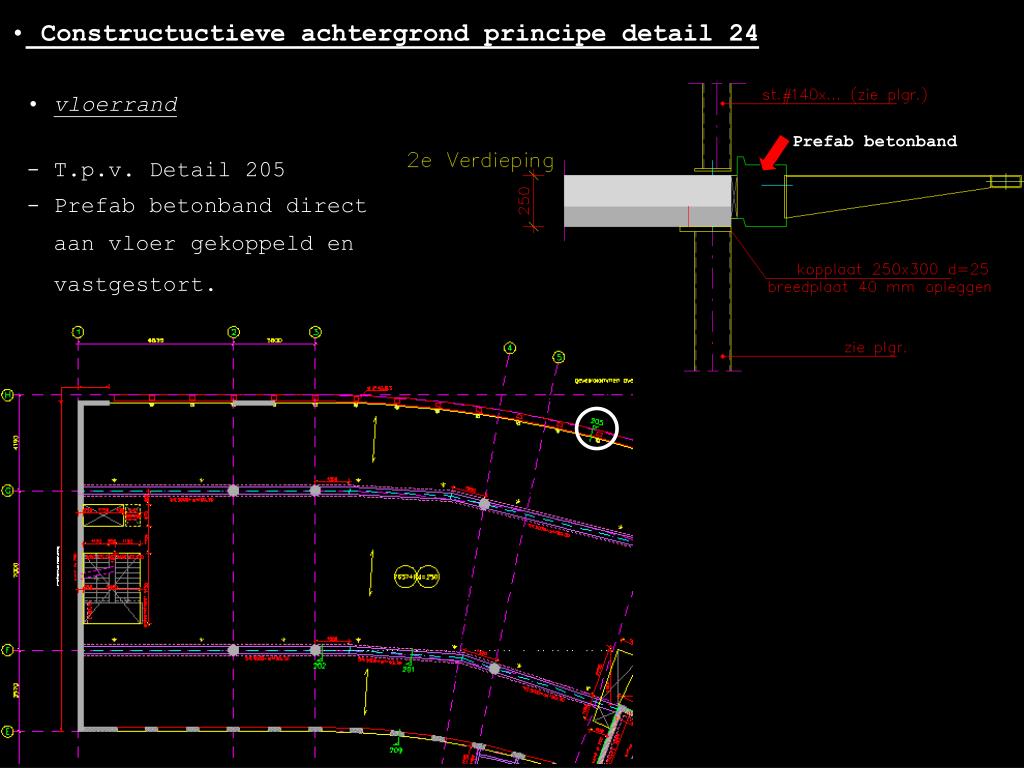

  7. Prefab betonband • Constructuctieve achtergrond principe detail 24 • vloerrand - T.p.v. Detail 205 • Prefab betonband direct aan vloer gekoppeld en vastgestort.

  8. Beginpunt uitkraging Stalen T-console + glazen lamellen gevel • Constructuctieve achtergrond principe detail 24 • Uitkraging vloerrand: - T.p.v Detail 207 • De uitkraging die begint bij stramien 5 is noodzakelijk, i.v.m. het • verloop v.d. pui naar binnen toe op de begane grond. • De vloer wordt verlengt d.m.v. een stalen ligger. Dit om de prefab • betonband met stalen T-console en de daaraan bevestigde • glazen lamellen gevel op de juiste plaats binnen de ronding en met • de juiste straal vanaf het hart van het gebouw in de gevel te • houden.

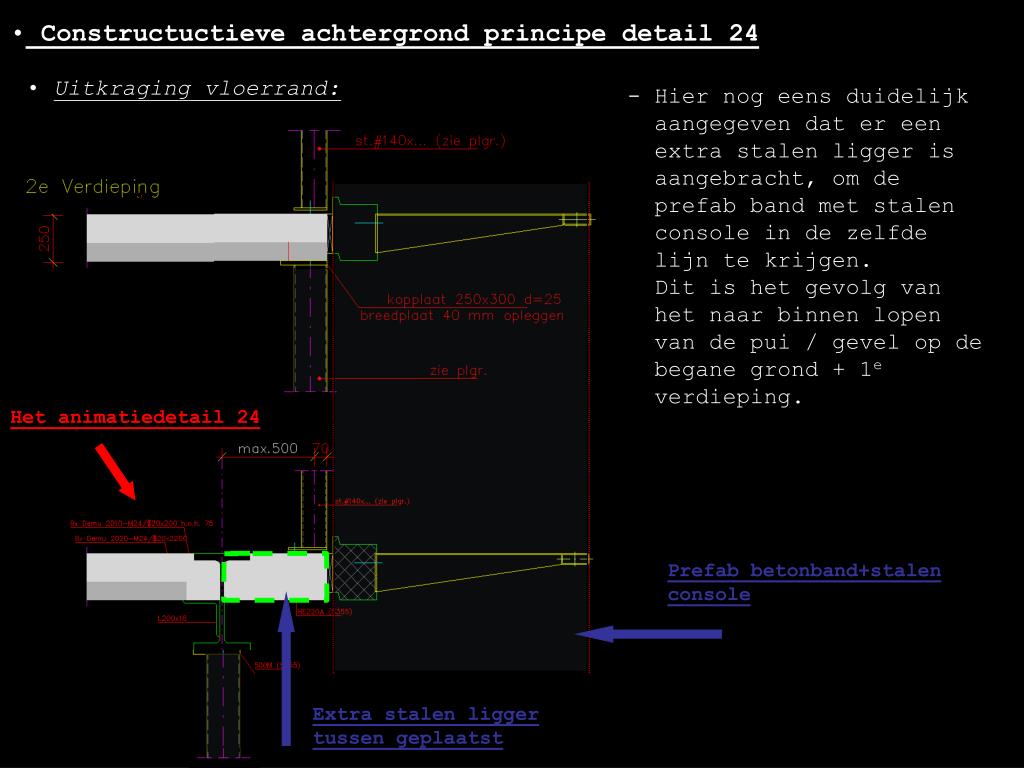

  9. Prefab betonband+stalen console Extra stalen ligger tussen geplaatst • Constructuctieve achtergrond principe detail 24 • Uitkraging vloerrand: • Hier nog eens duidelijk • aangegeven dat er een • extra stalen ligger is • aangebracht, om de • prefab band met stalen • console in de zelfde • lijn te krijgen. • Dit is het gevolg van • het naar binnen lopen • van de pui / gevel op de • begane grond + 1e • verdieping. Het animatiedetail 24 Het animatiedetail 24

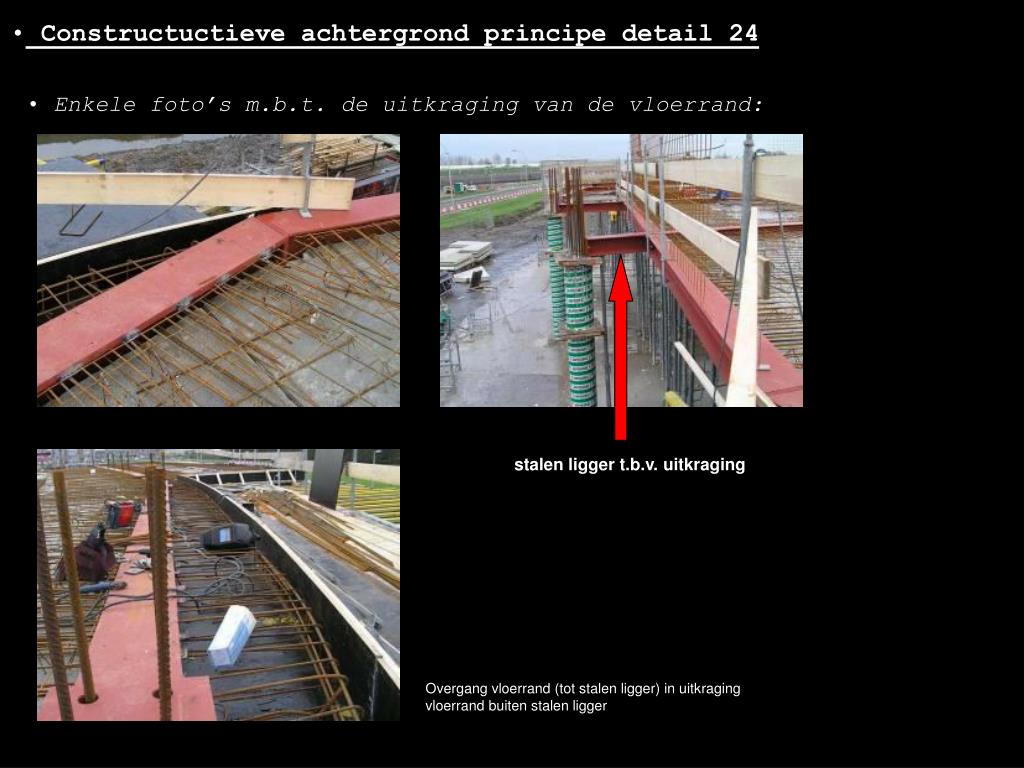

  10. Constructuctieve achtergrond principe detail 24 • Enkele foto’s m.b.t. de uitkraging van de vloerrand: stalen ligger t.b.v. uitkraging Overgang vloerrand (tot stalen ligger) in uitkraging vloerrand buiten stalen ligger

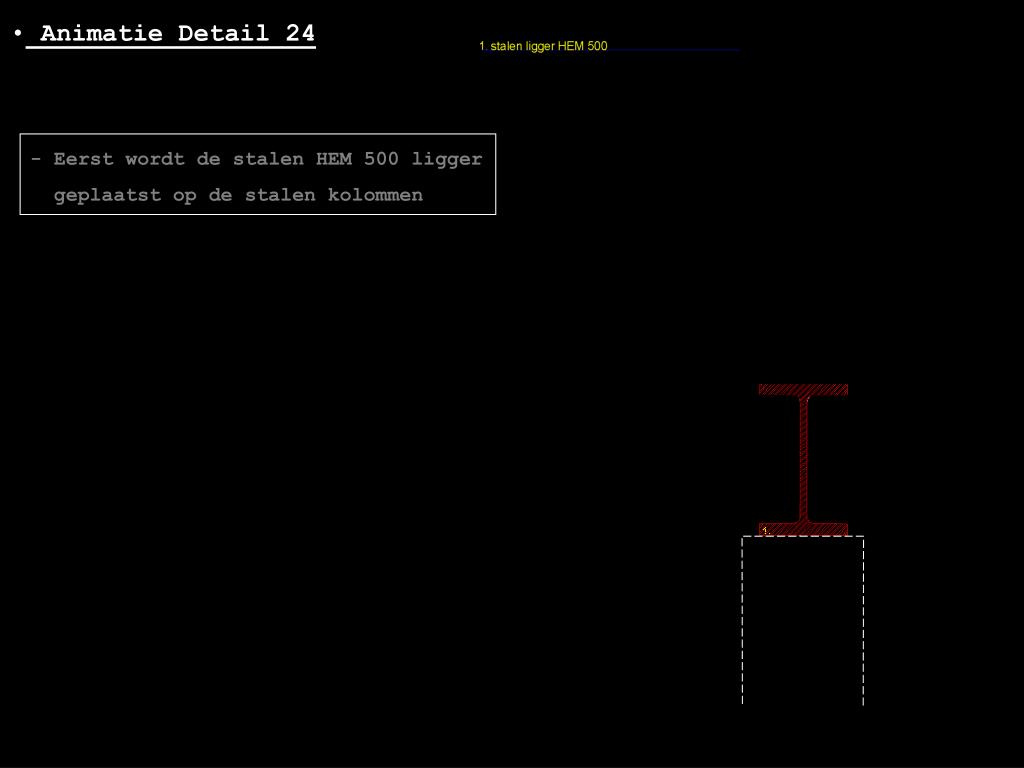

  11. Animatie Detail 24 - Eerst wordt de stalen HEM 500 ligger geplaatst op de stalen kolommen

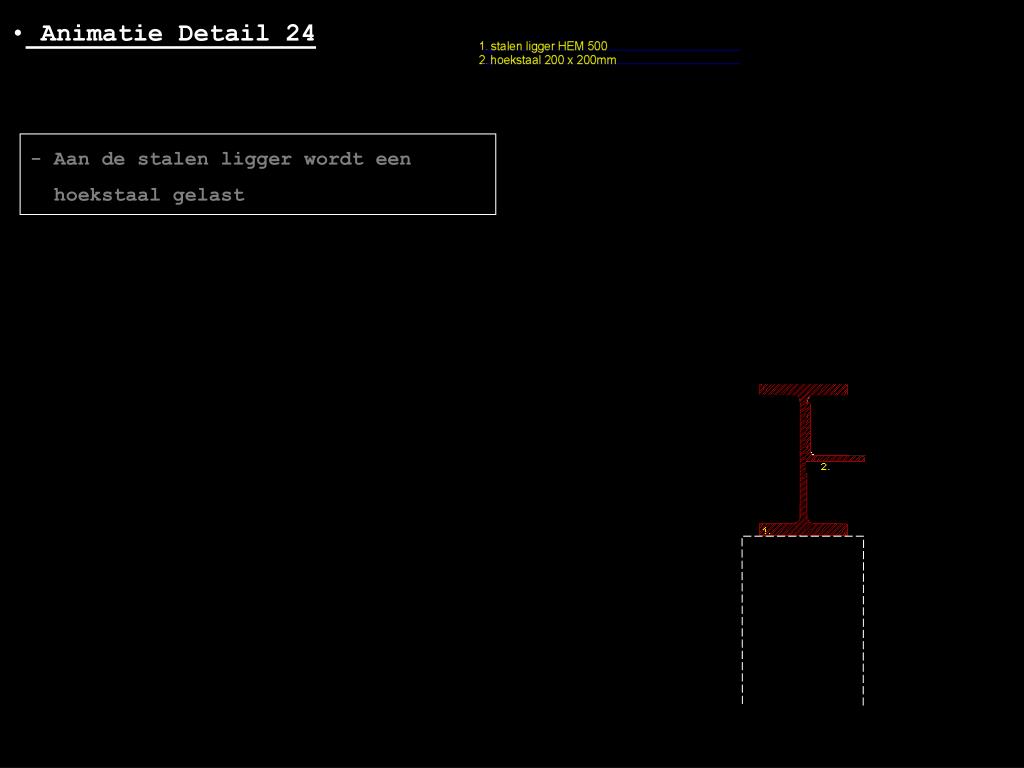

  12. Animatie Detail 24 - Aan de stalen ligger wordt een hoekstaal gelast

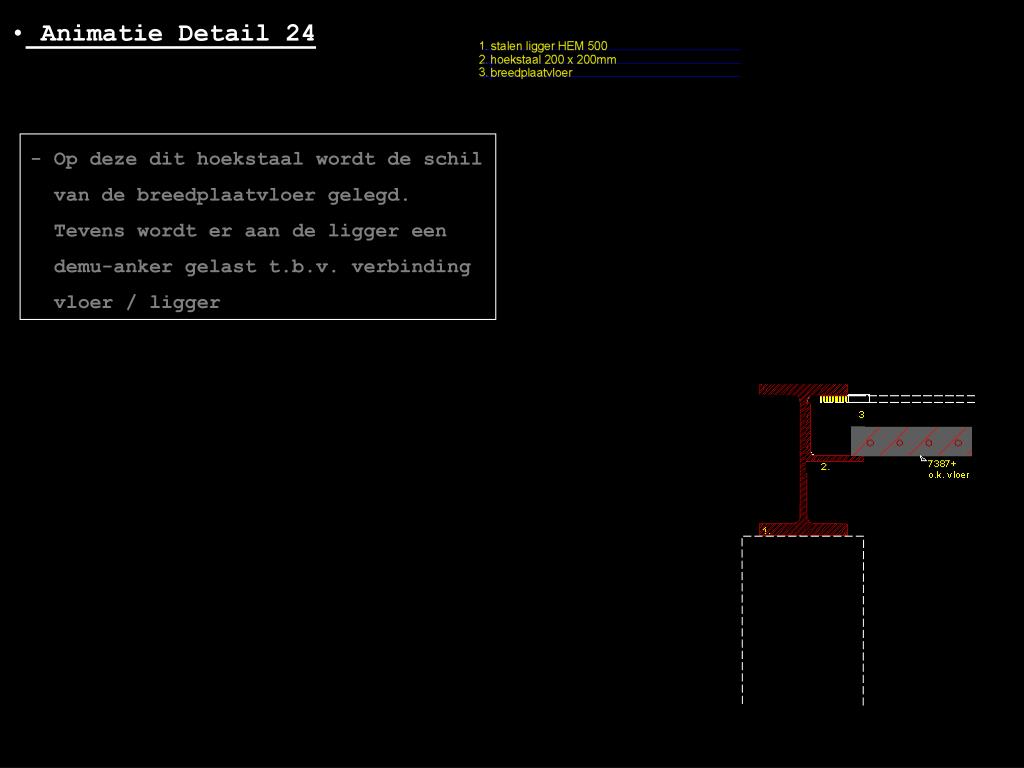

  13. Animatie Detail 24 - Op deze dit hoekstaal wordt de schil van de breedplaatvloer gelegd. Tevens wordt er aan de ligger een demu-anker gelast t.b.v. verbinding vloer / ligger

  14. Animatie Detail 24 - Na het aanbrengen van de onder- en bovenwapening op de vloer, en een tafelbekisting onder de vloer wordt deze afgestort. In de schil van de breedplaatvloer zijn slangen verwerkt t.b.v. betonkernactivering

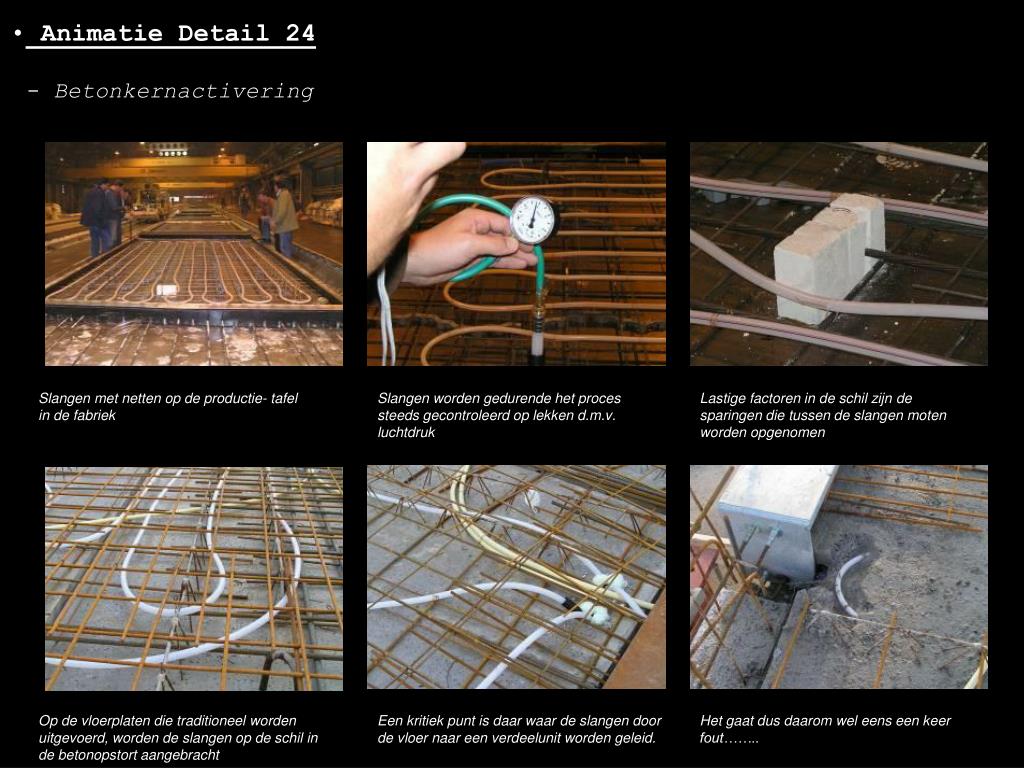

  15. Animatie Detail 24 - Betonkernactivering Slangen met netten op de productie- tafel in de fabriek Slangen worden gedurende het proces steeds gecontroleerd op lekken d.m.v. luchtdruk Lastige factoren in de schil zijn de sparingen die tussen de slangen moten worden opgenomen Op de vloerplaten die traditioneel worden uitgevoerd, worden de slangen op de schil in de betonopstort aangebracht Een kritiek punt is daar waar de slangen door de vloer naar een verdeelunit worden geleid. Het gaat dus daarom wel eens een keer fout……..

  16. Animatie Detail 24 - Nu wordt er een stalen kolom geplaatst. Deze wordt bevestigt aan de onderliggende 1e verdiepingsvloer Stalen kokers

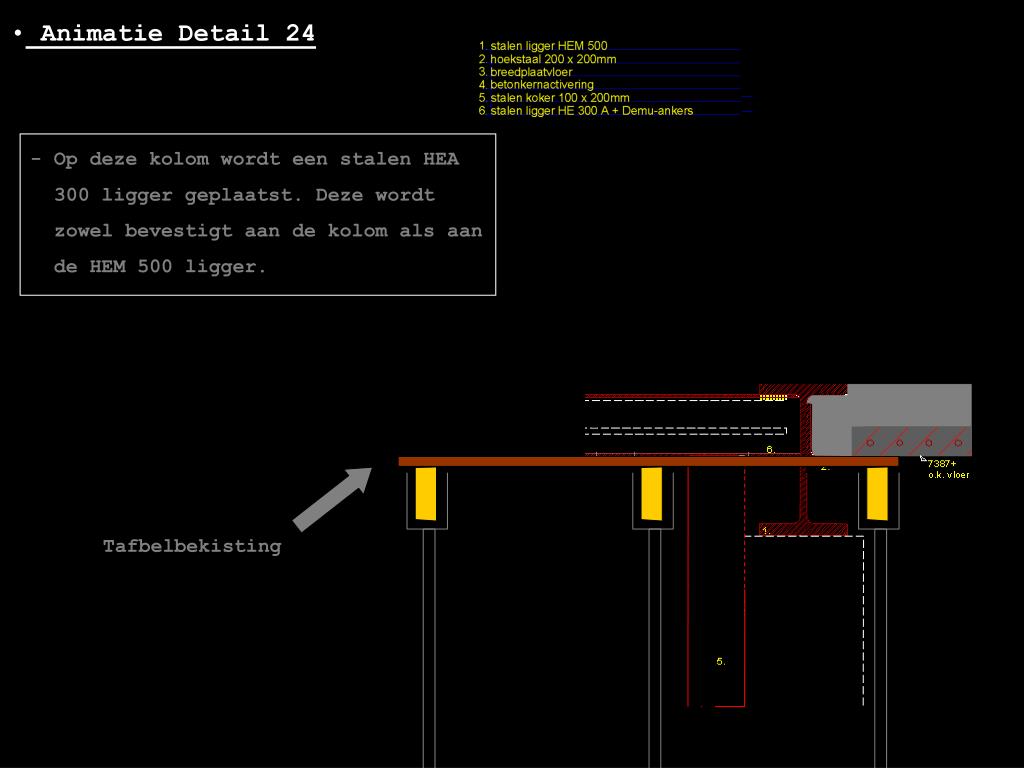

  17. Animatie Detail 24 - Op deze kolom wordt een stalen HEA 300 ligger geplaatst. Deze wordt zowel bevestigt aan de kolom als aan de HEM 500 ligger. Tafbelbekisting

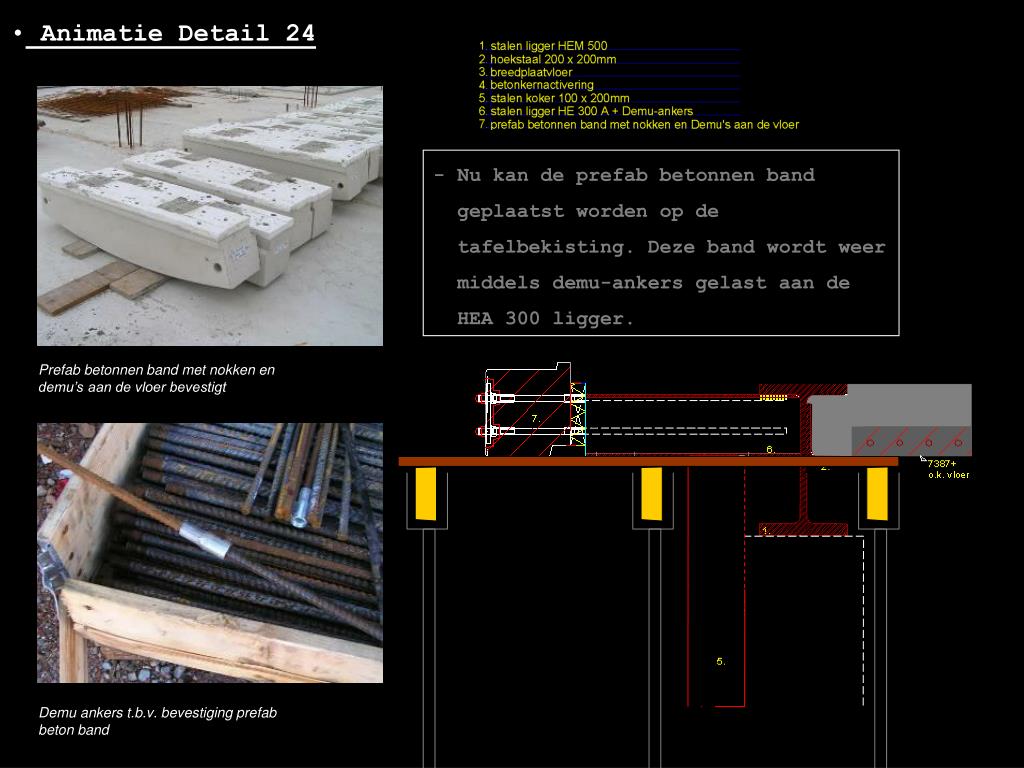

  18. Animatie Detail 24 - Nu kan de prefab betonnen band geplaatst worden op de tafelbekisting. Deze band wordt weer middels demu-ankers gelast aan de HEA 300 ligger. Prefab betonnen band met nokken en demu’s aan de vloer bevestigt Demu ankers t.b.v. bevestiging prefab beton band

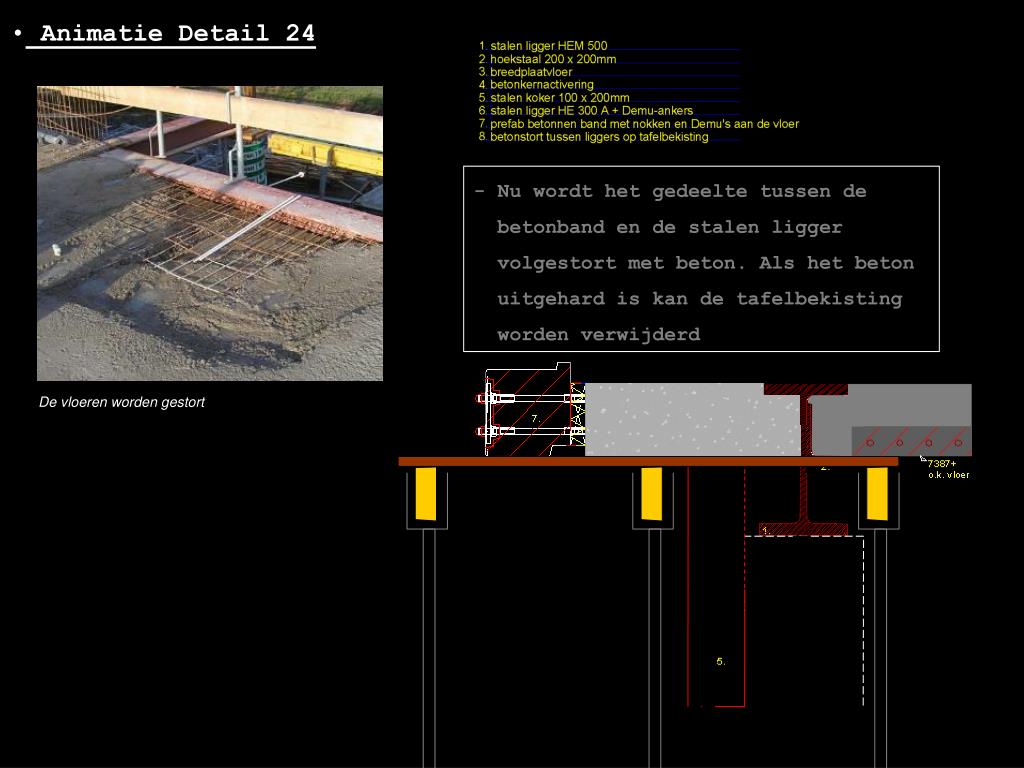

  19. Animatie Detail 24 - Nu wordt het gedeelte tussen de betonband en de stalen ligger volgestort met beton. Als het beton uitgehard is kan de tafelbekisting worden verwijderd De vloeren worden gestort

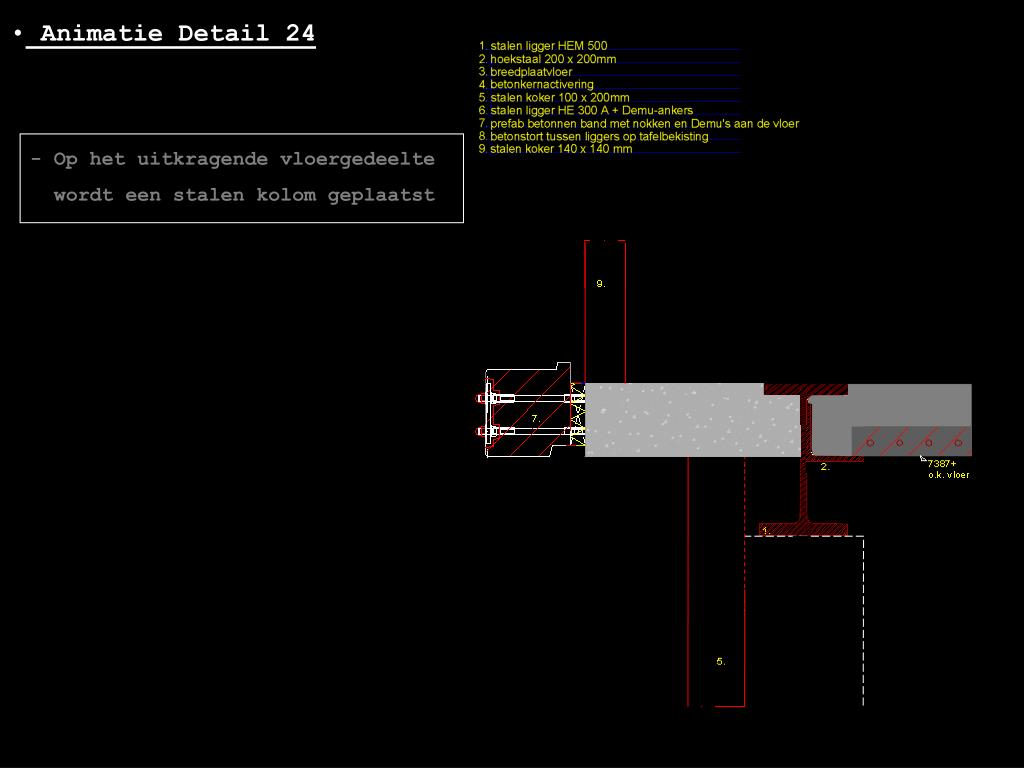

  20. Animatie Detail 24 - Op het uitkragende vloergedeelte wordt een stalen kolom geplaatst

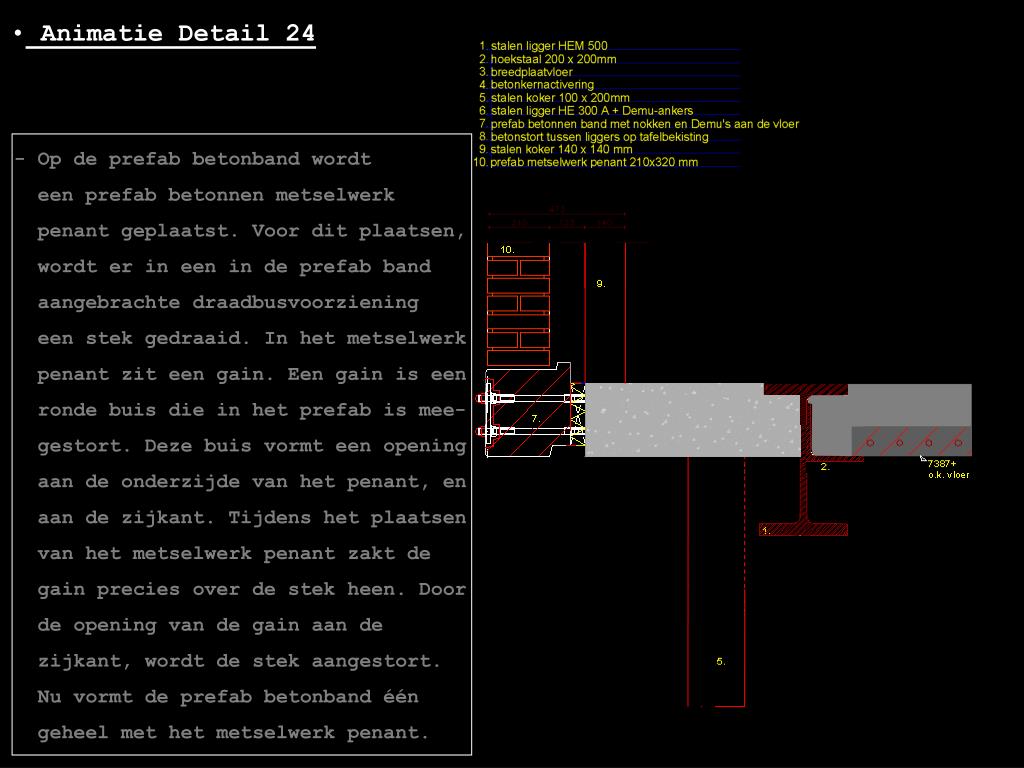

  21. Animatie Detail 24 - Op de prefab betonband wordt een prefab betonnen metselwerk penant geplaatst. Voor dit plaatsen, wordt er in een in de prefab band aangebrachte draadbusvoorziening een stek gedraaid. In het metselwerk penant zit een gain. Een gain is een ronde buis die in het prefab is mee- gestort. Deze buis vormt een opening aan de onderzijde van het penant, en aan de zijkant. Tijdens het plaatsen van het metselwerk penant zakt de gain precies over de stek heen. Door de opening van de gain aan de zijkant, wordt de stek aangestort. Nu vormt de prefab betonband één geheel met het metselwerk penant.

  22. Animatie Detail 24 - PrincipePrefab metselwerk penant • eerst worden de betonnen banden aan de vloer gestort • In de geïntegreerde draadbus voorziening worden stalen stekken gedraaid • Nu kan de prefab metselwerkpenant over de stekken worden geplaats, • waarna deze middels een in het penant aangebrachte gain kan worden vastgestort • De prefab penant wordt aan de bovenkant vastgezet met een beugel aan • de stalen koker • Nu kan het proces worden herhaald voor de bovenliggende verdiepingen Steenstrips aan prefab metselwerkpenant bevestigt

  23. Animatie Detail 24 - Op de prefab beton band wordt een multiplex ondergrond met een houten regel geplaatst. Op dit geheel wordt het kozijn gesteld.

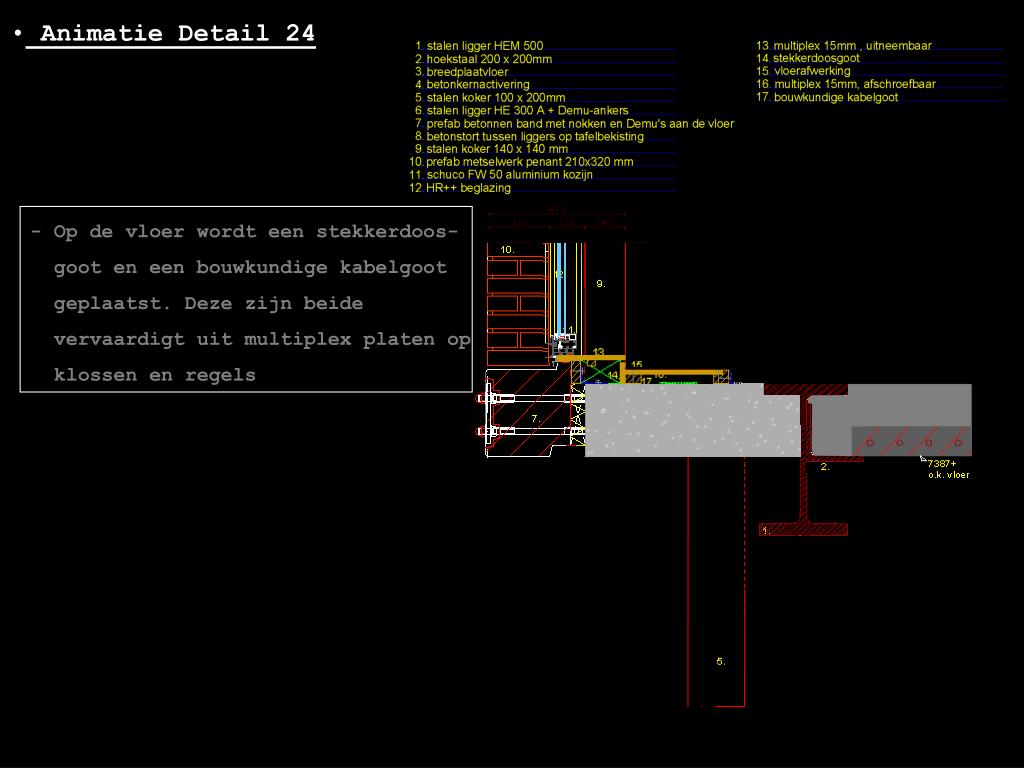

  24. Animatie Detail 24 - Op de vloer wordt een stekkerdoos- goot en een bouwkundige kabelgoot geplaatst. Deze zijn beide vervaardigt uit multiplex platen op klossen en regels

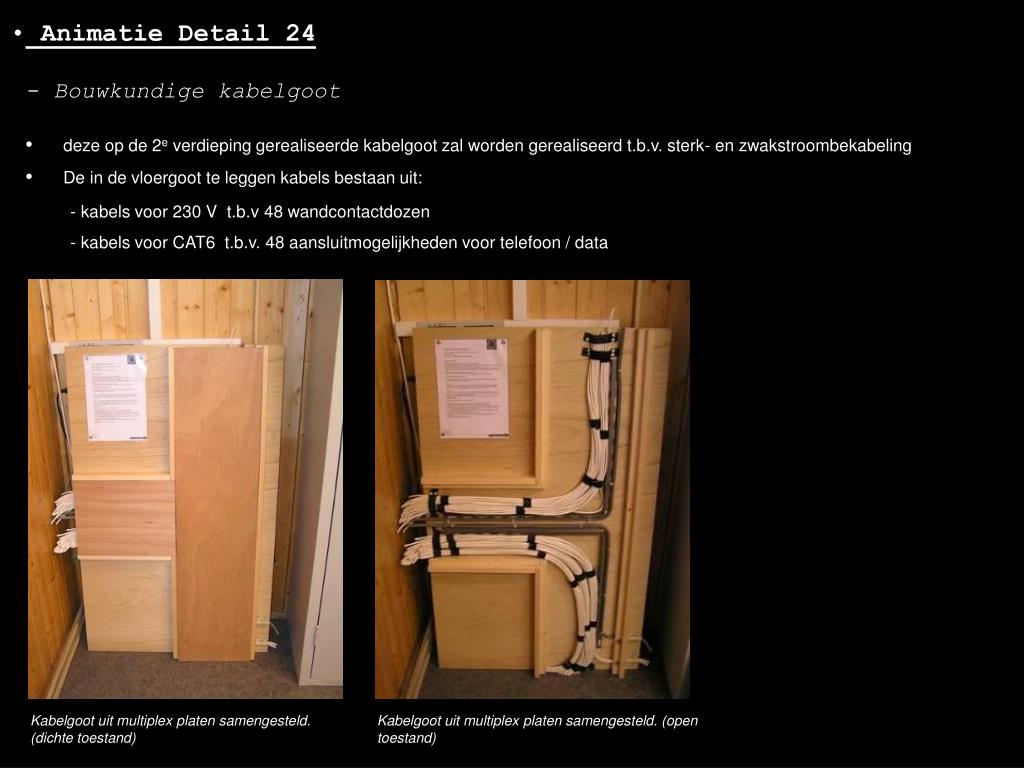

  25. Animatie Detail 24 - Bouwkundige kabelgoot • deze op de 2e verdieping gerealiseerde kabelgoot zal worden gerealiseerd t.b.v. sterk- en zwakstroombekabeling • De in de vloergoot te leggen kabels bestaan uit: • - kabels voor 230 V t.b.v 48 wandcontactdozen • - kabels voor CAT6 t.b.v. 48 aansluitmogelijkheden voor telefoon / data Kabelgoot uit multiplex platen samengesteld. (dichte toestand) Kabelgoot uit multiplex platen samengesteld. (open toestand)

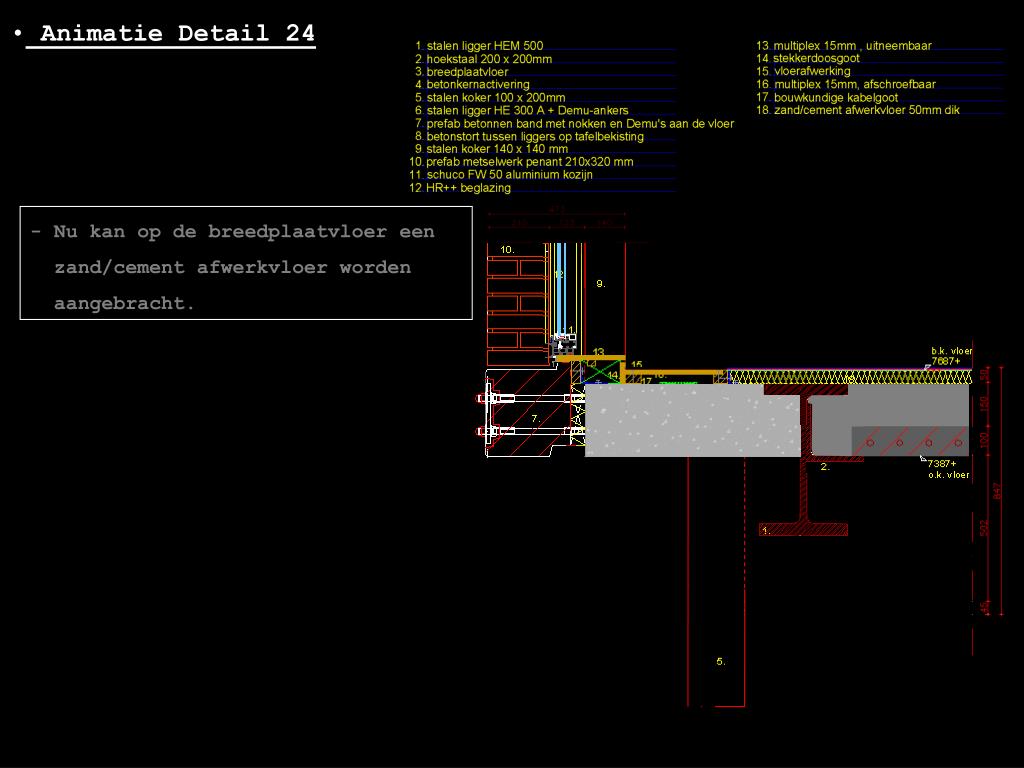

  26. Animatie Detail 24 - Nu kan op de breedplaatvloer een zand/cement afwerkvloer worden aangebracht.

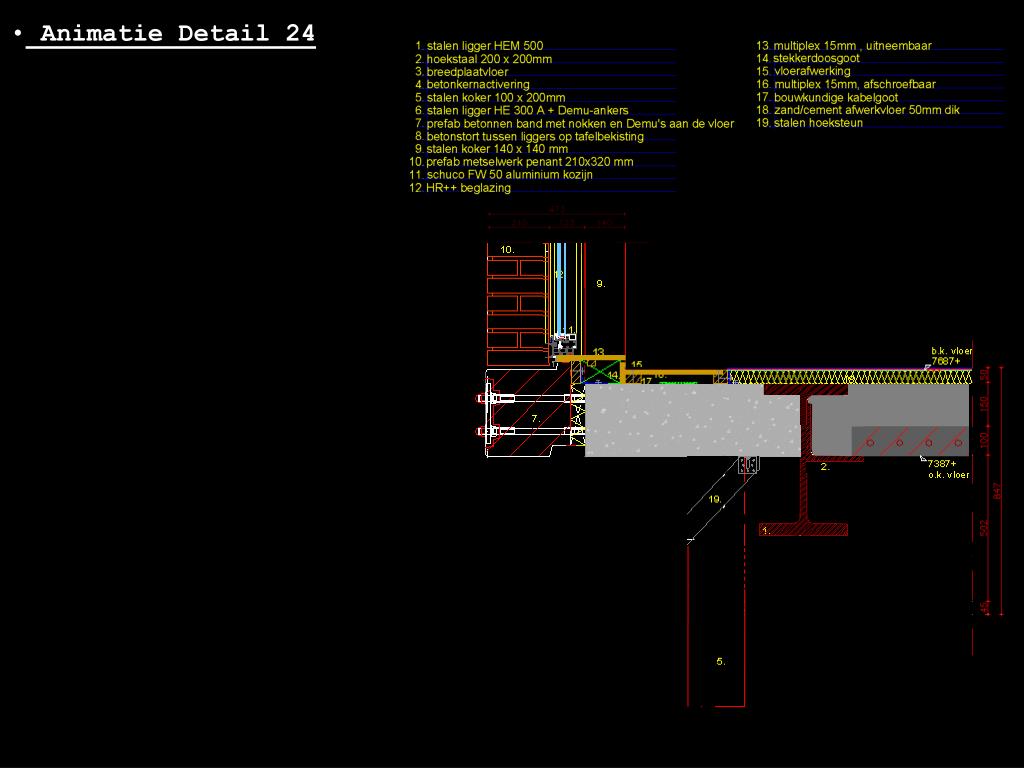

  27. Animatie Detail 24

  28. Animatie Detail 24 - Onder het uitkragende gedeelte van de vloer, wordt een raamwerk gehangen bestaande uit regels met klossen waartussen minerale wol is geplaats. Het geheel wordt afgedekt met een cempanel / IBS beplating, en opgehangen middels een stalen beugel. Deze beugel wordt bevestigt aan de onderzijde van de vloer.

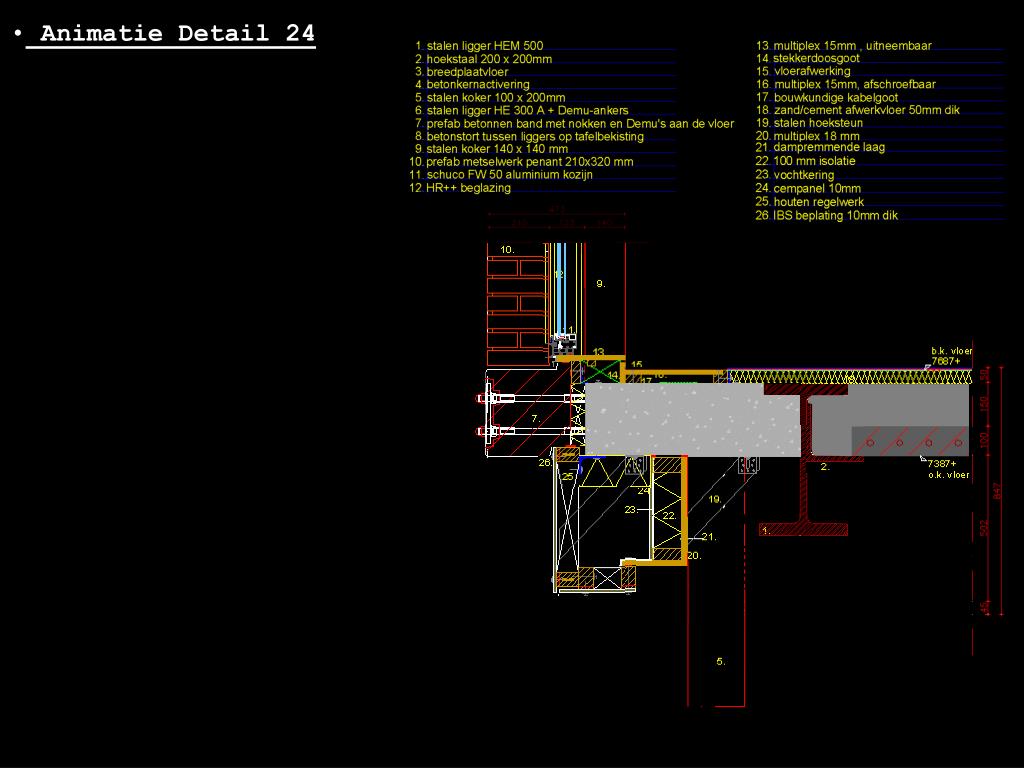

  29. Animatie Detail 24

  30. Animatie Detail 24 - Tegen dit samengestelde houten raamwerk wordt een aluminium kozijn met een ventilatierooster geplaatst. dit ventilatierooster zal een onderdeel zijn van de klimaatgevel.

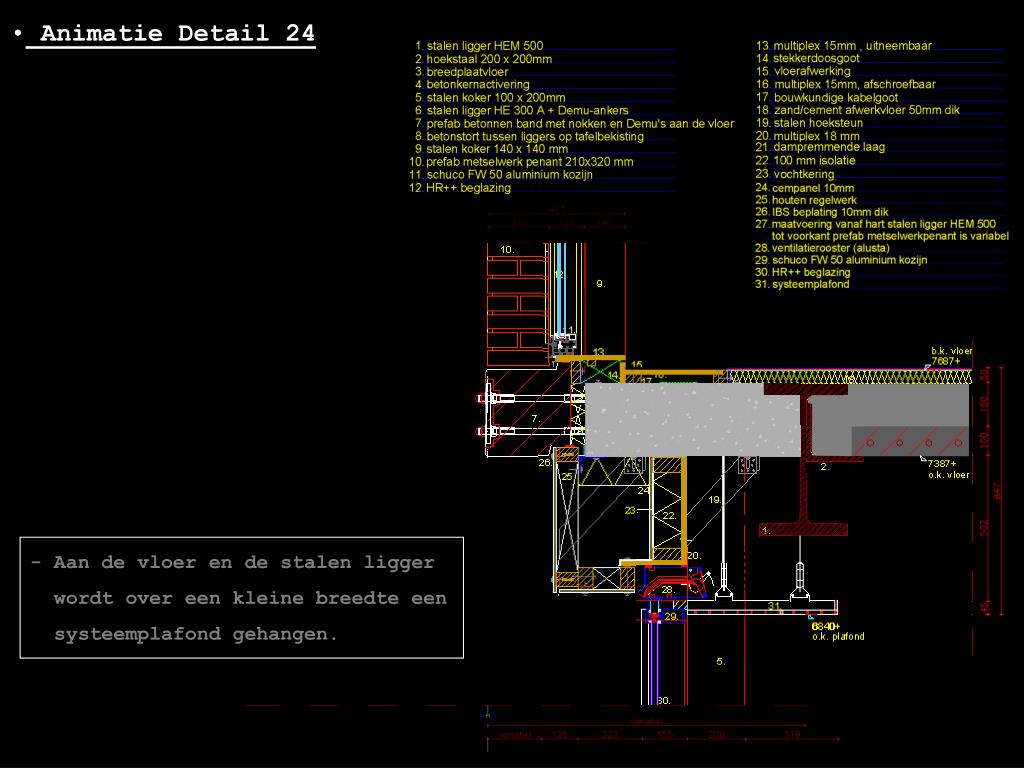

  31. Animatie Detail 24 - Aan de vloer en de stalen ligger wordt over een kleine breedte een systeemplafond gehangen.

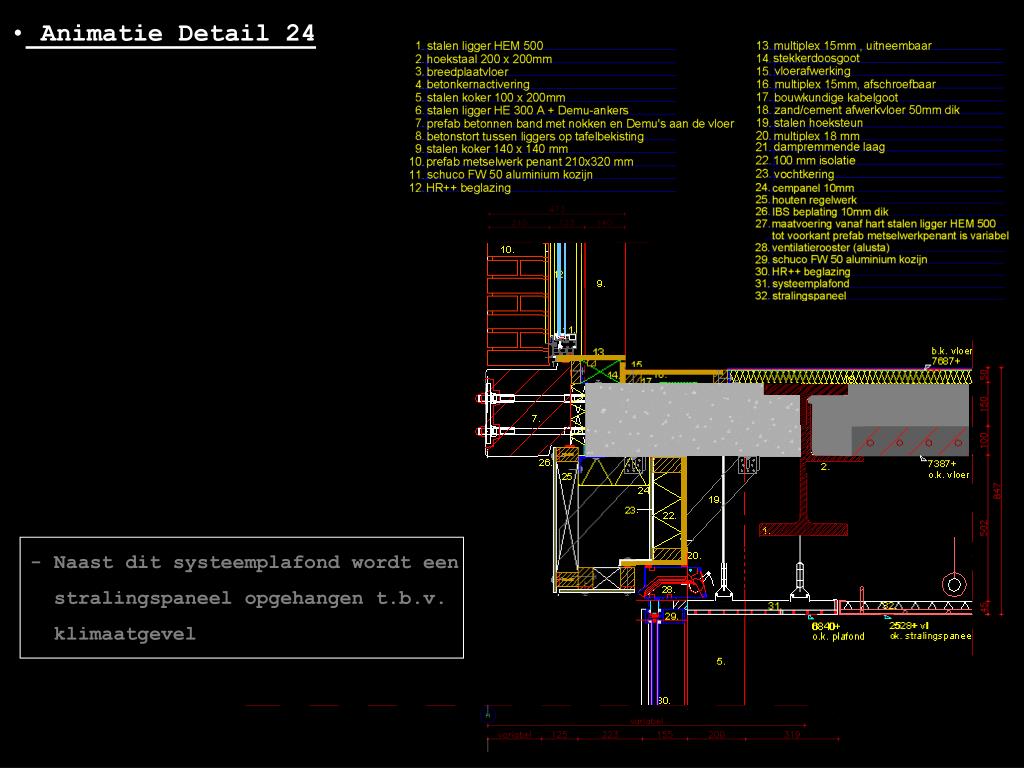

  32. Animatie Detail 24 - Naast dit systeemplafond wordt een stralingspaneel opgehangen t.b.v. klimaatgevel

  33. Klimaatgevel • De klimaatgevel aan de noordzijde van het gebouw bestaat uit 2 delen: • - 1e gevelhuid bestaat uit prefab metselwerkpenanten met • aluminium kozijnen. • 2e gevelhuid bestaat uit een glazen lamellen gevel. • Enkele feiten over de klimaatgevel: • De buitenlucht wordt aan de onderzijde ingelaten via automatisch te • openen klepjes, deze luchtverlaat aan de bovenzijde van het kozijn • de ruimte tussen de twee gevels. • - De klepjes zijn voorzien van binnenluchtkwaliteitmeting zodat niet • te veel wordt geventileerd en dus energieverspilling wordt • voorkomen. • De lamellen zijn beweegbaar uitgevoerd om in geval van brand een te • snelle verspreiding van rook via de tussenruimte en de overslag van • brand te voorkomen. • - Doordat de glazen lamellen beweegbaar zijn kunnen ze bij een • eventuele te sterke opwarming van de lucht in de tussenruimte iets • worden opengezet, ook kunnen ze hierdoor op eenvoudige wijze vanaf • de galerij worden gereinigd.

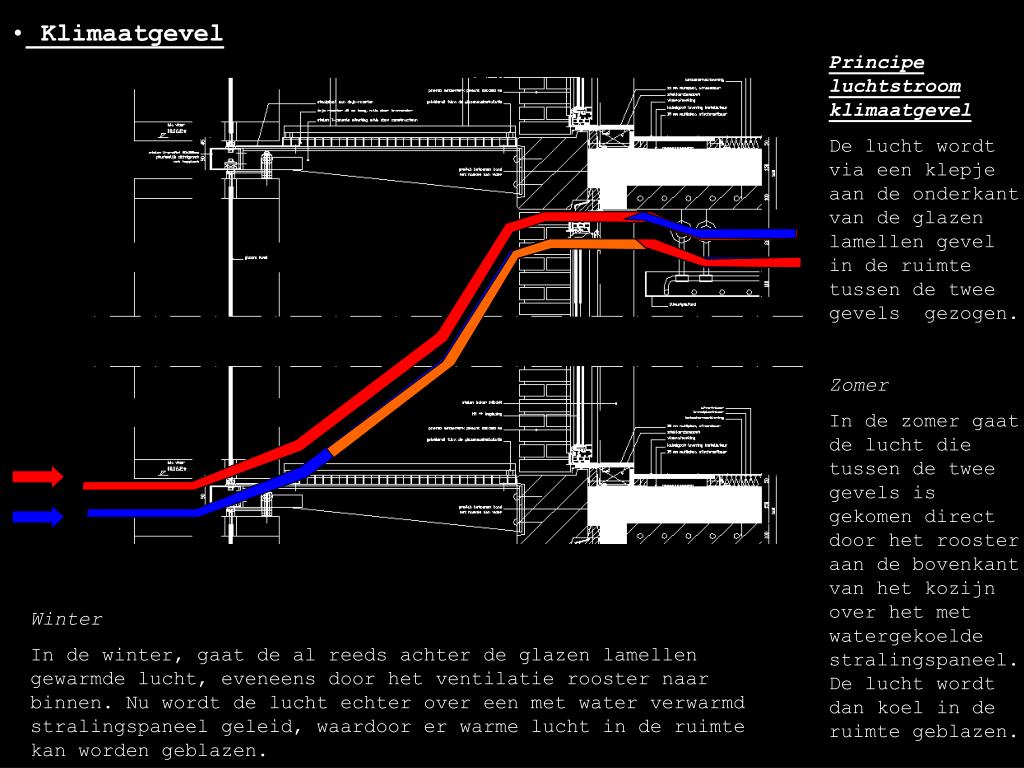

  34. Klimaatgevel Principe luchtstroom klimaatgevel De lucht wordt via een klepje aan de onderkant van de glazen lamellen gevel in de ruimte tussen de twee gevels gezogen. Zomer In de zomer gaat de lucht die tussen de twee gevels is gekomen direct door het rooster aan de bovenkant van het kozijn over het met watergekoelde stralingspaneel. De lucht wordt dan koel in de ruimte geblazen. Winter In de winter, gaat de al reeds achter de glazen lamellen gewarmde lucht, eveneens door het ventilatie rooster naar binnen. Nu wordt de lucht echter over een met water verwarmd stralingspaneel geleid, waardoor er warme lucht in de ruimte kan worden geblazen.

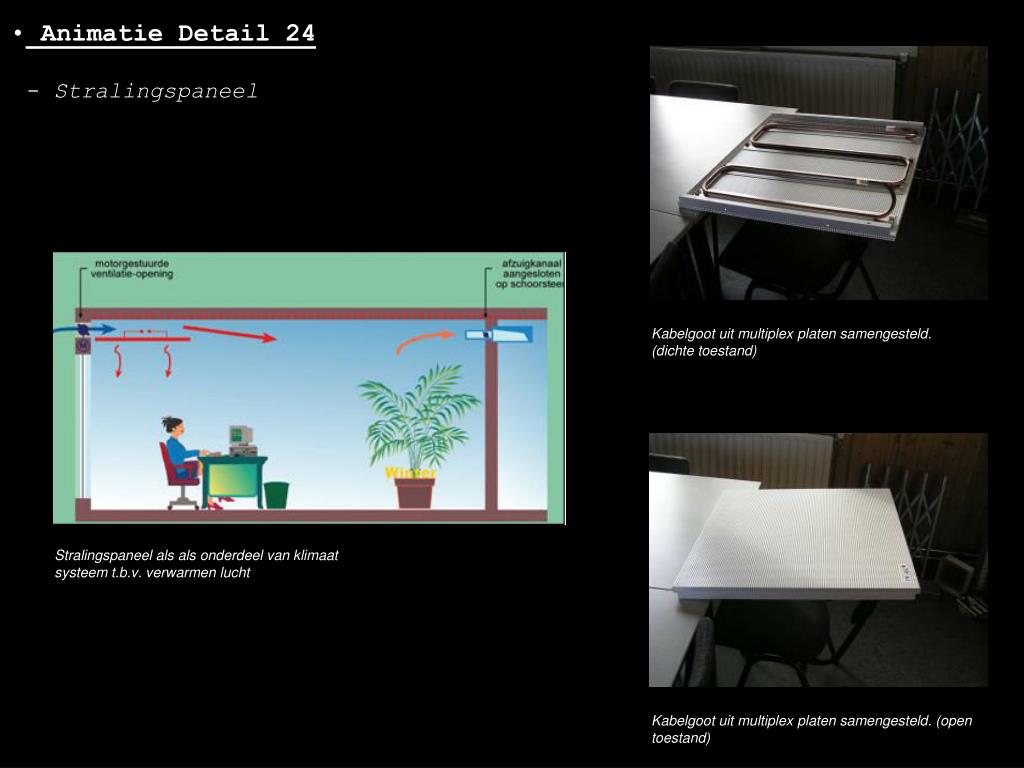

  35. Animatie Detail 24 - Stralingspaneel Kabelgoot uit multiplex platen samengesteld. (dichte toestand) Stralingspaneel als als onderdeel van klimaat systeem t.b.v. verwarmen lucht Kabelgoot uit multiplex platen samengesteld. (open toestand)

  36. Animatie Detail 24 - Aan de prefab betonband wordt een stalen T-console geschroefd

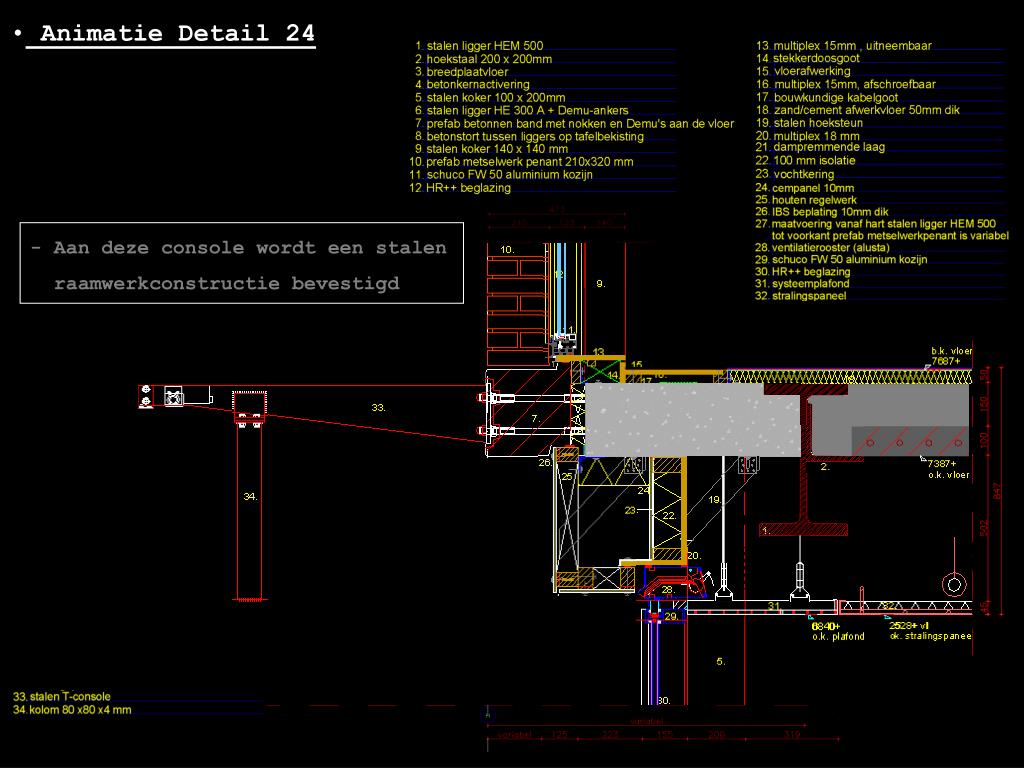

  37. Animatie Detail 24 - Aan deze console wordt een stalen raamwerkconstructie bevestigd

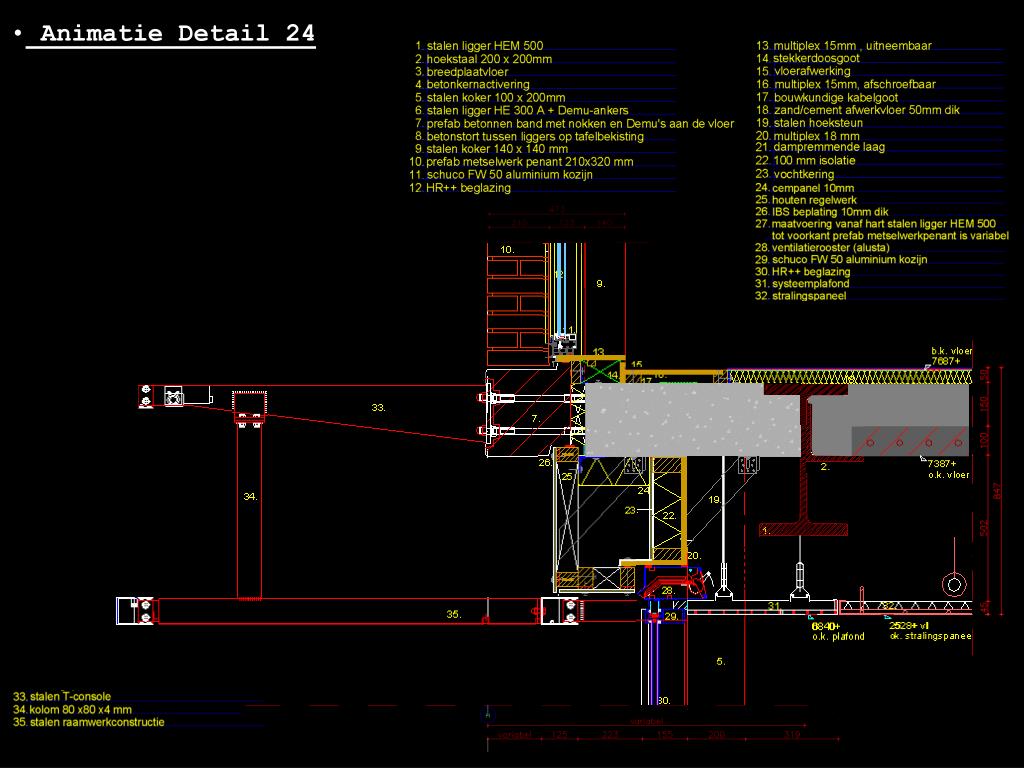

  38. Animatie Detail 24

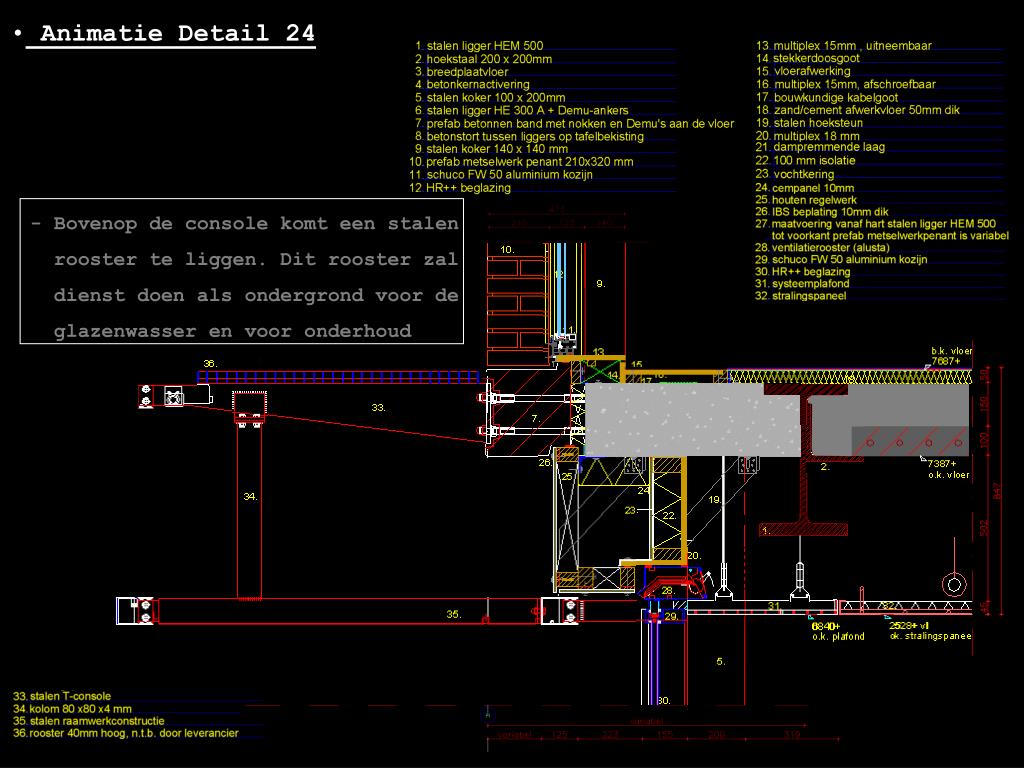

  39. Animatie Detail 24 - Bovenop de console komt een stalen rooster te liggen. Dit rooster zal dienst doen als ondergrond voor de glazenwasser en voor onderhoud

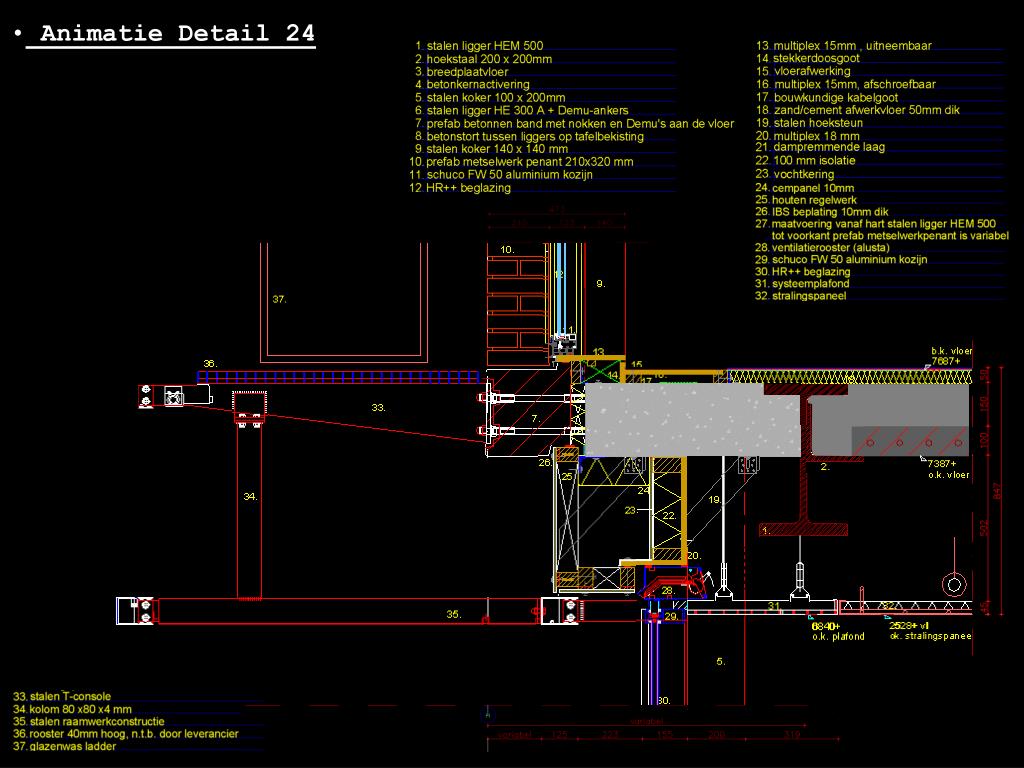

  40. Animatie Detail 24

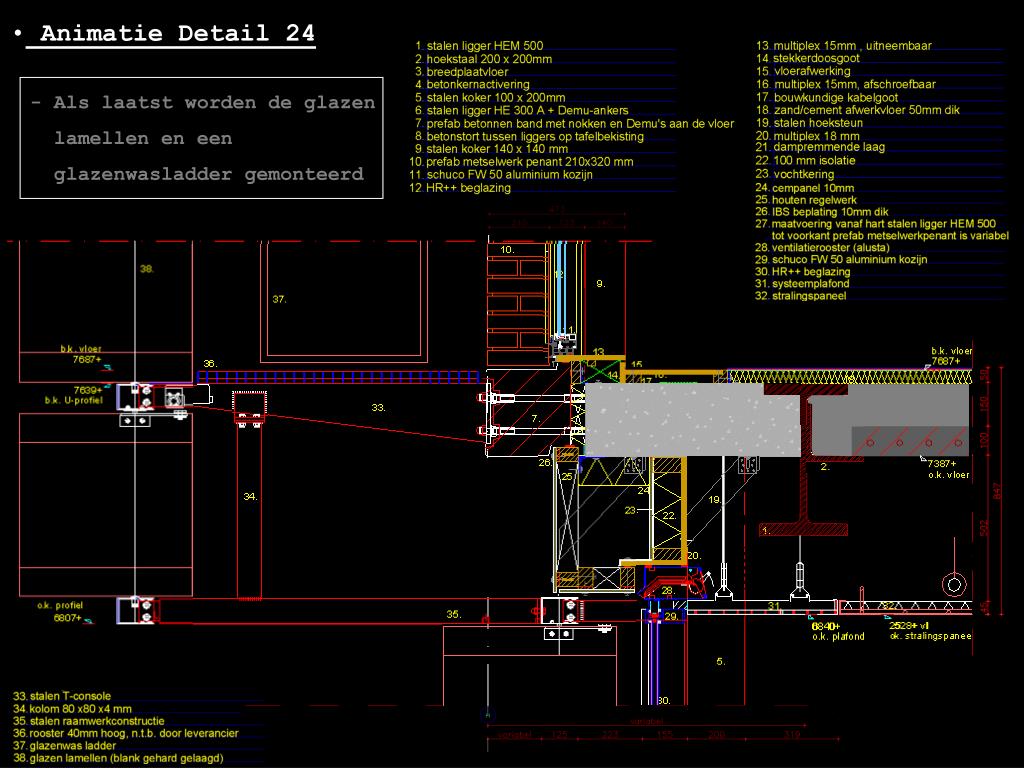

  41. Animatie Detail 24 - Als laatst worden de glazen lamellen en een glazenwasladder gemonteerd

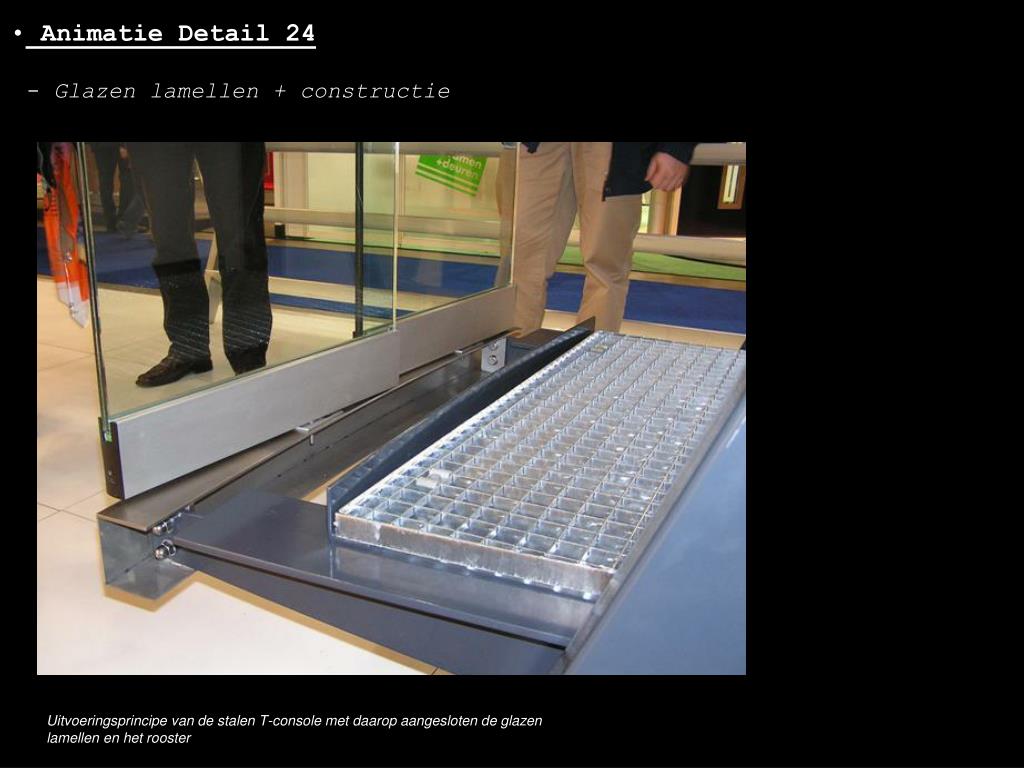

  42. Animatie Detail 24 - Glazen lamellen + constructie Uitvoeringsprincipe van de stalen T-console met daarop aangesloten de glazen lamellen en het rooster
