集银 202 压焊机吸烟系统安装提案 --- 改善作业环境，提高车间净化，提高车间环保 , 提高作业效率和产品品质，节约成本。

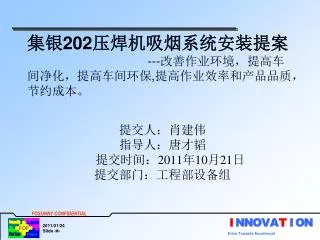

1. 集银202压焊机吸烟系统安装提案 ---改善作业环境，提高车间净化，提高车间环保,提高作业效率和产品品质，节约成本。 提交人：肖建伟 指导人：唐才韬 提交时间：2011年10月21日 提交部门：工程部设备组

2. 改善前：我们厂的LCD与主板的焊接中，主要采用压焊机作业，而压焊机压焊是需要加助焊膏的，助焊膏经过高温加热后会熔化发出油烟，油烟未经过处理直接排放出来后的影响(即存在的缺陷）： 一.操作员工操作时很容易吸到烟雾，对员工的身体健康存在一定的影响， 二.油烟烟雾直接排放到车间对车间的空气环境造成一定的影响， 三.对设备本身的影响，油烟加热后挥发出来覆盖到压头及气缸表面，在表面形成一层油渍，由于油渍的存在，压头及压头固定处的表面电阻变大，增加了加热系统的损耗，降低了加热系统的使用寿命，同时增加了额外的加热电流，那么就增加了额外的用电量。 一.目前集银202压焊机的压头油烟排放状况（改善前的状况和缺陷）

3. 一.目前集银202压焊机的压头油烟排放状况（改善前的状况和缺陷）一.目前集银202压焊机的压头油烟排放状况（改善前的状况和缺陷） • 四.对压焊效果及压焊效率的影响，压头及压头固定处的表面电阻变大后那么加热就比较困难，影响加热的时间，对压焊效率产生影响，原来设计一秒可以加热到300摄氏度的实际加热到300摄氏度可能需要2秒。严重影响了加热的效率，从而影响了压焊的效率。 • 五.由于油烟的存在，压头表面的污渍就更多，需要清洁的频率也就越高，那么压头损坏的几率就越高，压头的实际用量就会相应的增高。

4. 二.改善方案 • 针对以上的问题，计划将202压焊机增加“吸烟装置”，吸烟装置的原理为：在气缸压头处接一个吸烟头，吸烟头为鸭嘴式，鸭嘴式吸烟头便于大面积吸烟，同时又不影响员工操作压焊机，吸烟头对着压头的烟雾飘散方向安装，吸烟头固定在气缸支架上，可以随着气缸上下运动，同时吸烟头可以根据产品和压焊夹具的大小来调节其高度和左右距离，具有相当的灵活性，然后吸烟头出来接一个小风管，小风管连接到202压焊机的顶部，在顶部安装一个12VDC的离心风扇，离心风扇的作用就是利用离心力将压头处的油烟吸出，从侧面排出，然后在离心风扇的出口安装一个转接头，此转接头的作用就是将我们公司拉线上的风管与其连接，从而将抽出来的油烟排除到车间外。

5. 三.202压焊未安装抽风装置的图片(即改善前图片）三.202压焊未安装抽风装置的图片(即改善前图片） 下图为改善前的压焊机图片，改善前没有安装吸烟装置，导致在压焊过程中烟雾直接排放到车间或被人体吸收

6. 四.202压焊安装抽风装置的图片（改善后图片1）四.202压焊安装抽风装置的图片（改善后图片1） 下图为改善后图片，在气缸支架上安装了一个鸭嘴式的吸烟头，吸烟头出来接了一根绿色的小风管，绿色小风管出来连接到压焊机顶部，在压焊机顶部安装了一个离心风扇，绿色小风管就连接到离心风扇的吸入口，在离心风扇的出口接入一根大的吸烟风管，将离心风扇吸出来的烟雾都通过这根风管排放到车间外，而不直接排放到车间。那么此改善就将压焊时排放出来的烟雾油烟全通过此装置都吸住排放到车间外，这样车间的空气环境和员工的身心健康都得到了保障。 大风管 风离心扇 绿色小风管 鸭嘴式吸烟头

7. 四.202压焊安装抽风装置的图片（改善后图片2）四.202压焊安装抽风装置的图片（改善后图片2） 压焊机气缸 吸烟头调节装置 鸭嘴式吸烟头 压焊头

8. 改善后的效果分析如下： 1.将压焊时的油烟及时吸出并通过离心风扇排到车间外，这样对车间的空气环境起到了保护作用。 2. 对员工的身心健康起到了保护作用。 3. 及时将油烟吸出，可以有效的防止压头表面电阻增大，从而防止了加热系统的过载运行，不仅对压头的寿命起到了延长的作用，而且对设备加热系统的寿命起到了延长的作用，继而为公司间接的节约了以后的设备维护成本。同时节约了公司的用电量。 五.改善后的效果对比分析（1）

9. 五.改善后的效果对比分析（2） 4.经过评估，平均每台机每个月可以节约一个压焊头，按照一个压头1500元计算的话，一年可以节约1500*1*5*12=9万元。 5.改善后的压焊机的加热到300摄氏度的时间从2秒减少到1秒，从而提高了加热的效率，那么就相应的提高了压焊的效率。
