Presentation Transcript

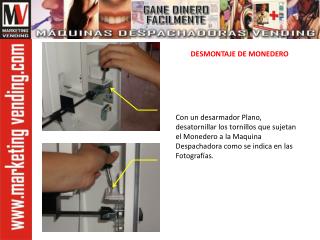

  1. DESMONTAJE DE MONEDERO Con un desarmador Plano, desatornillar los tornillos que sujetan el Monedero a la Maquina Despachadora como se indica en las Fotografías.

  2. TORNILLO SUJETADOR Con un desarmador Plano, desatornillar el tornillo que sujeta el monedero y la palanca de accionamiento del mecanismo como lo indican las fotografias PALANCA DE ACCIONAMIENTO TORNILLO SUJETADOR

  3. Cuidadosamente con la mano, después de quitar los tornillos, desensamblar la barra del mecanismo accionador PALANCA DE ACCIONAMIENTO De esta manera tenemos libre el espacio para trabajar con el monedero

  4. LLAVE ALLEN 5/32” Utilizando una llave Allen de 5/32, desatornillar el Tornillo del Centro del Monedero, como se muestra en las Fotografías. LLAVE ALLEN 5/32”

  5. SUJETADOR CENTRAL Y TORNILLO CENTRAL Quitar el tornillo central y el sujetador central del monedero.

  6. PERILLA GIRATORIA Desensamblar la Perilla Giratoria, estirando hacia afuera de la maquina. PERILLA GIRATORIA

  7. El monedero queda libre y se puede separar de la maquina, teniendo cuidado de que no se caigan los Discos de las monedas. COLOCAR NUEVAMENTE LA PERILLA GIRATORIA EN POSICION HORIZONTAL Se coloca nuevamente la perilla, para detener los discos, cuidando que sea en posición horizontal.
