slide1

GILSON BANIN

MCSA / MCSE / MCTS / MCITP / MCT / MVP

70 236 ts exchange server 2007 configuration
70-236 TS : Exchange Server 2007 Configuration
  • Agenda
    • O que vem por ai (Service Pack 1)
    • Novos treinamentos Exchange 2007 (CPLS)
    • Topologia e Instalação (Pré-requisitos)
    • Alta Disponibilidade
      • Single Copy Cluster (SCC)
      • Cluster Continuous Replication (CCR)
      • Local Continuouns Replication (LCR)
      • Recovery Storage Group
70 236 ts exchange server 2007 configuration3
70-236 TS : Exchange Server 2007 Configuration
  • Agenda
    • EDGE Transport
      • Sender ID, BlockList, Recipients, Segurança
    • Hub Transport (HUB)
      • Send Connectors, Received Connectors, EDGE
    • Client Access Server (CAS)
      • Outlook, OWA, Outlook Any, POP, MAPI, IMAPI
    • Mailbox Server (MBX)
      • Storage Groups, Mailbox Store, Limites
70 236 ts exchange server 2007 configuration4

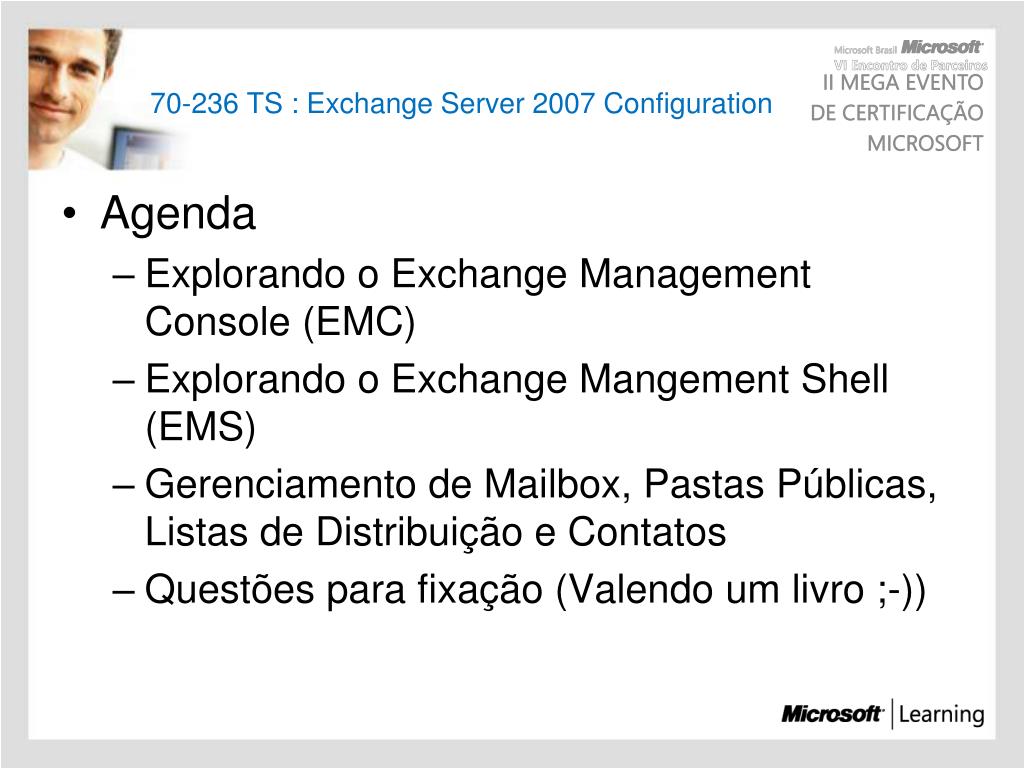

70-236 TS : Exchange Server 2007 Configuration
  • Agenda
    • Explorando o Exchange Management Console (EMC)
    • Explorando o Exchange Mangement Shell (EMS)
    • Gerenciamento de Mailbox, Pastas Públicas, Listas de Distribuição e Contatos
    • Questões para fixação (Valendo um livro ;-))
70 236 ts exchange server 2007 configuration5
70-236 TS : Exchange Server 2007 Configuration
  • Tópicos do Exame 70-236
    • Installing and Configuring Microsoft Exchange Server
    • Configuring Recipients and Public Folders
    • Configuring the Exchange Infrastructure
    • Monitoring and Reporting
    • Configuring Disaster Recovery
exchange 2007 service pack 1
Exchange 2007 Service Pack 1
  • O que vem por ai
    • Suporte a Standby Continuous Replication (SCR)
    • Recuperação de itens excluídos no OWA
    • Assistente de regras no OWA
    • Gerenciamento de listas personalizadas no OWA
    • Conversores para Office 2007
    • Gerenciamento de Public Folders (EMC)
    • Acesso as Public Folders no OWA
    • Suporte para mensagens criptografadas usando S-MIME (Security Multipurpose Internet Mail Extension)
exchange 2007 service pack 17
Exchange 2007 Service Pack 1
  • O que vem por ai
    • Gerenciamento POP/IMAP através do EMC
    • Suporte para Windows Server 2008
    • Suporte do EMC Tools no Windows Vista
    • Import e Export to PST e PST to Mailbox
      • Export-Mailbox –Identity gbanin –PSTFolderPath D:\PST
    • Gerenciamento do Cluster através do EMC
    • Suporte a IPV6
    • CCR em subnets diferentes (Só com W2008)
    • Novos temas para OWA (XBox e Zune)
novos cursos exchange 2007
Novos Cursos Exchange 2007
  • São 7 novos cursos
    • 3938B Updating Your Skills from Microsoft® Exchange 2000 Server or Microsoft Exchange Server 2003 to Microsoft Exchange 2007
    • 5047A Introduction to Installing and Managing Microsoft Exchange Server 2007
    • 5049A Managing Messaging Security Using Microsoft Exchange Server 2007
    • 5050A Recovering Messaging Servers and Databases Using Microsoft Exchange Server 2007
novos cursos exchange 200711
Novos Cursos Exchange 2007
  • São 7 novos cursos
    • 5051A Monitoring and TroubleShooting Microsoft Exchange Server 2007
    • 5053A Designing a Messaging Infrastructure Using Microsoft® Exchange Server 2007
    • 5054A Designing a High Availability Messaging Solution Using Microsoft® Exchange Server 2007
exames exchange 2007
Exames Exchange 2007
  • Título MCTS (Technology Specialist)
    • 70-236 TS : Exchange Server 2007, Configuring
  • Título MCITP (IT Professional)
    • 70-237 PRO : Designing Messaging Solutions with Microsoft® Exchange Server 2007
    • 70-238 PRO : Deploying Messaging Solutions with Microsoft® Exchange Server 2007
conhecendo as vers es
Conhecendo as Versões
  • Standard Edition
    • Não permite SCC
    • Não permite CCR
    • Permite LCR
    • Permite até 5 Storage Groups
    • Máximo de 5 Maibox Store por Storage Group
    • Limita da Database : 16 TB
    • Pode ser instalado no Windows Server 2003 Standard, Enterprise ou Datacenter
conhecendo as vers es15
Conhecendo as Versões
  • Exchange 2007 Enterprise Edition
    • Suporta Cluster SCC e CCR
    • Permite até 50 Storage Groups
    • Permite até 50 Mailbox Store por Storage Group
    • Limitada a 50 Mailbox Store por servidor
    • Limite de Database : 16 TB
    • Suporta Recovery Storage Group
    • Pode ser instalado no Windows Server 2003 Standard, Enterprise ou Datacenter
pr requisitos de hardware
Pré-Requisitos de Hardware
  • Processador 64-bit (EM64T/AMD64)
  • 2GB Memória + 2MB por usuário
  • Unidade de DVD
  • Placa de Rede
  • 2GB de espaço livre em disco
    • Storage Opcional (Exceto para Cluster SCC)
  • Evitar usar RAID 0 (Striping)
melhor escolha de raid discos
Melhor escolha de RAID (Discos)
  • Procure usar RAID 1, RAID 5 ou RAID 10
  • A melhor escolha é RAID 10
    • Mínimo de 4 discos
    • Se um dos discos falhar o sistema vira um RAID 1 (Mirror)
pr requisitos de software

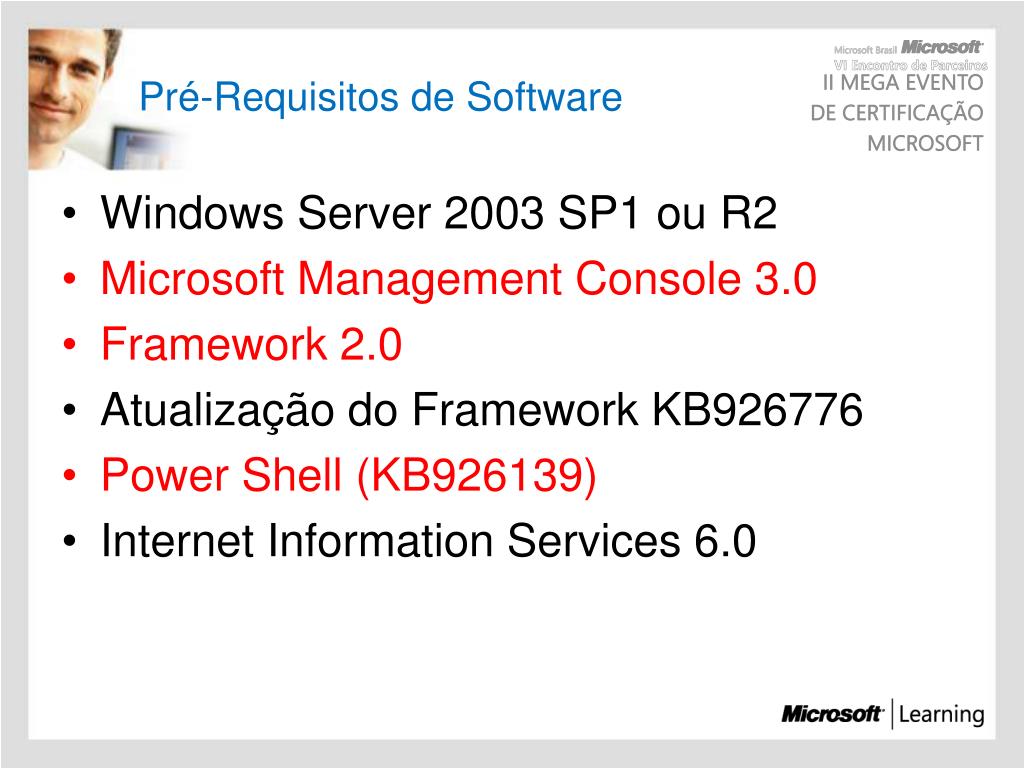

Pré-Requisitos de Software
  • Windows Server 2003 SP1 ou R2
  • Microsoft Management Console 3.0
  • Framework 2.0
  • Atualização do Framework KB926776
  • Power Shell (KB926139)
  • Internet Information Services 6.0
slide21

banin.com

br.banin.com

Pré Requisitos de Domínio

  • AD Windows® Server™ 2003 SP1 ou R2
  • Uma infrastrutura de DNS e um GC
  • Nível Funcional em Windows 2000 Nativo ou 2003
  • Schema Owner deve estar em um DC 2003 SP1
    • Utilize o NETDOM QUERY FSMO ou ADSchema
slide22

banin.com

br.banin.com

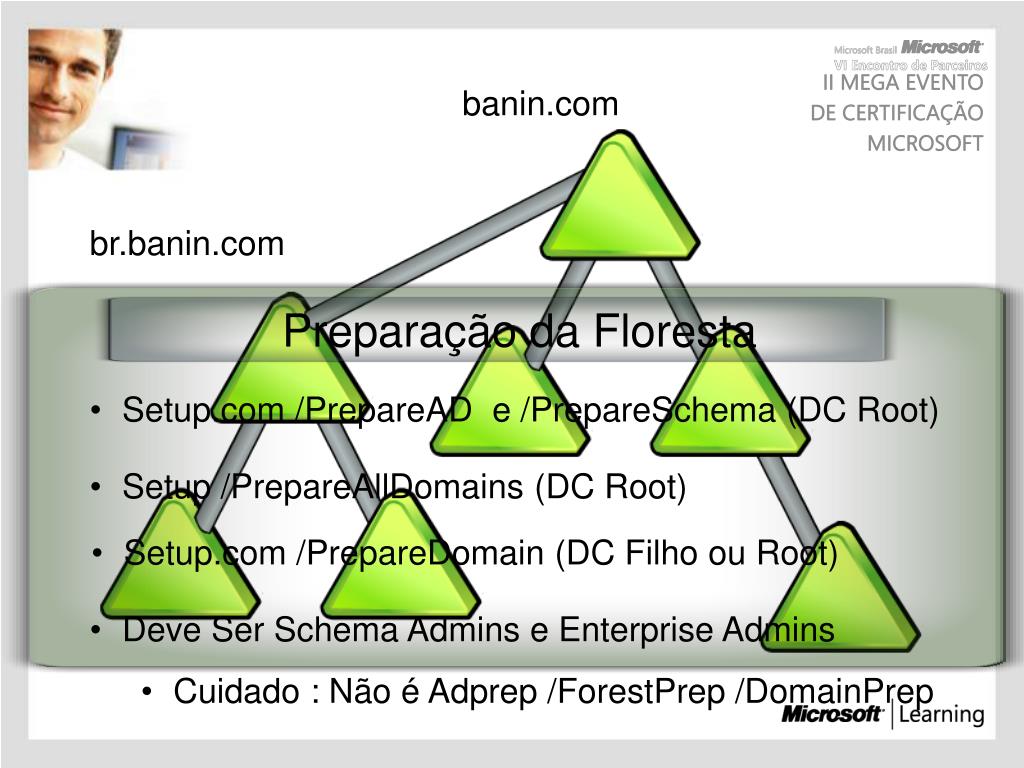

Preparação da Floresta

  • Setup.com /PrepareAD e /PrepareSchema (DC Root)
  • Setup /PrepareAllDomains (DC Root)
  • Setup.com /PrepareDomain (DC Filho ou Root)
  • Deve Ser Schema Admins e Enterprise Admins
    • Cuidado : Não é Adprep /ForestPrep /DomainPrep
alta disponibilidade

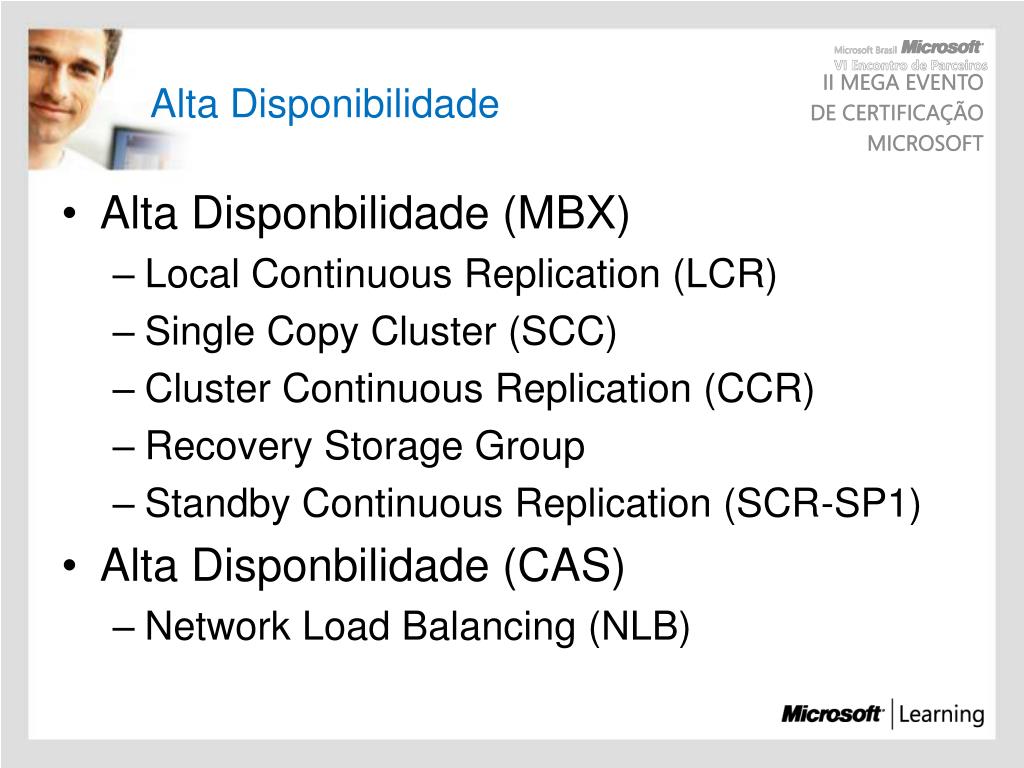

Alta Disponibilidade
  • Alta Disponbilidade (MBX)
    • Local Continuous Replication (LCR)
    • Single Copy Cluster (SCC)
    • Cluster Continuous Replication (CCR)
    • Recovery Storage Group
    • Standby Continuous Replication (SCR-SP1)
  • Alta Disponbilidade (CAS)
    • Network Load Balancing (NLB)
alta disponibilidade24

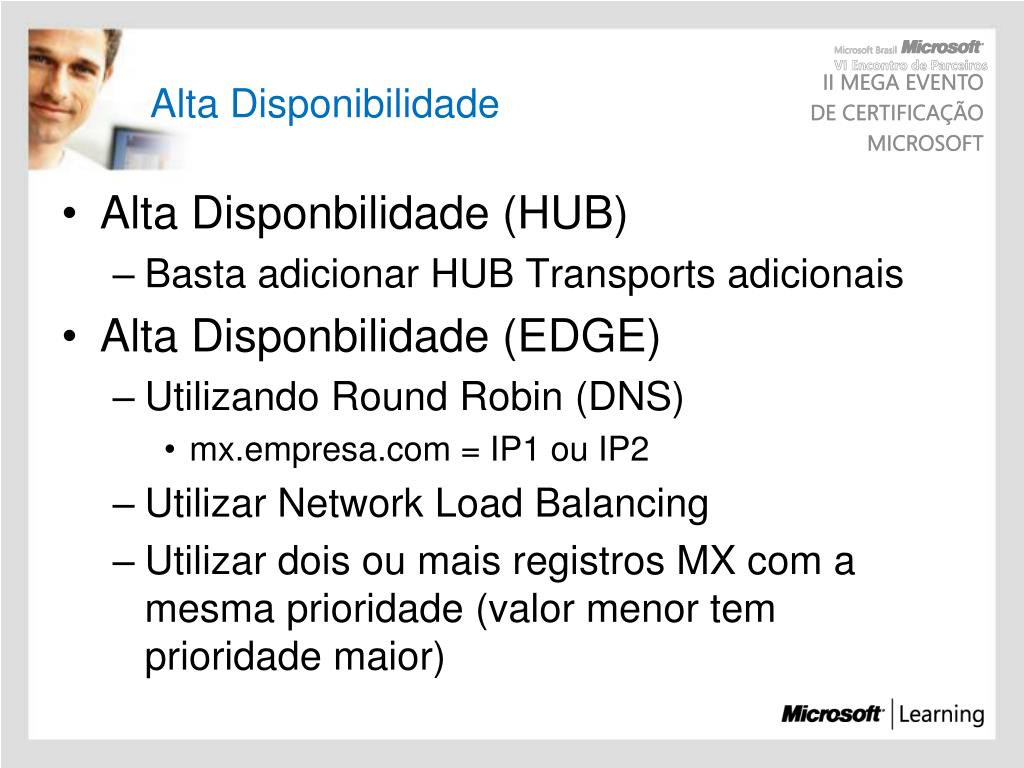

Alta Disponibilidade
  • Alta Disponbilidade (HUB)
    • Basta adicionar HUB Transports adicionais
  • Alta Disponbilidade (EDGE)
    • Utilizando Round Robin (DNS)
      • mx.empresa.com = IP1 ou IP2
    • Utilizar Network Load Balancing
    • Utilizar dois ou mais registros MX com a mesma prioridade (valor menor tem prioridade maior)
local continuous replication26

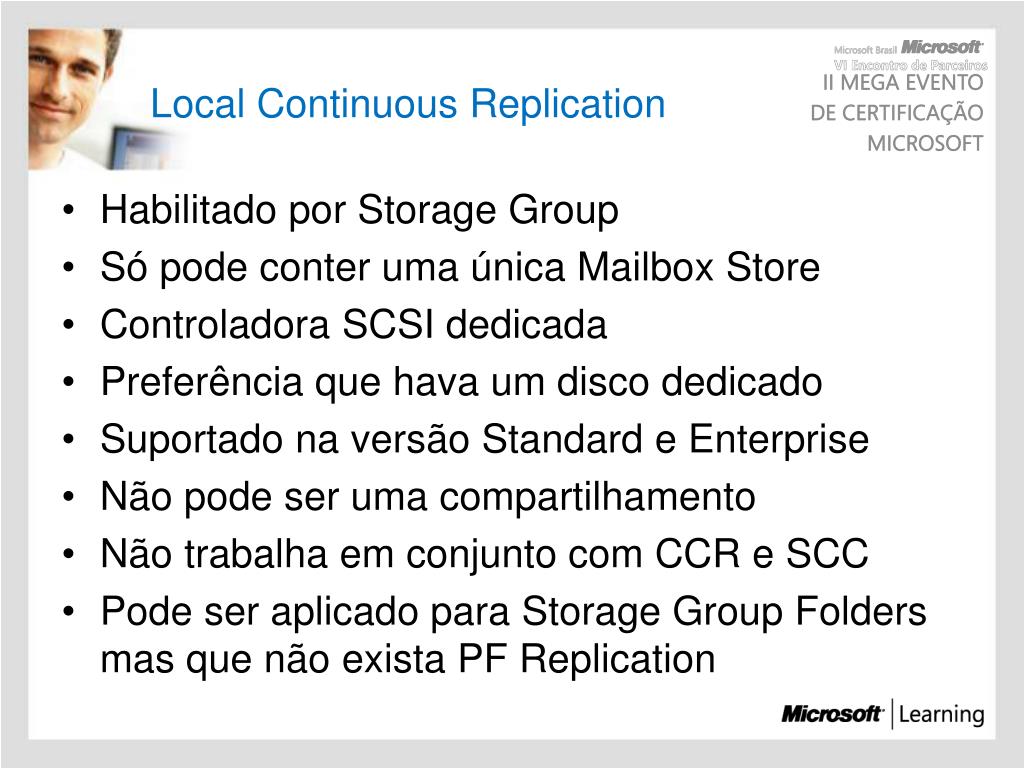

Local Continuous Replication
  • Habilitado por Storage Group
  • Só pode conter uma única Mailbox Store
  • Controladora SCSI dedicada
  • Preferência que hava um disco dedicado
  • Suportado na versão Standard e Enterprise
  • Não pode ser uma compartilhamento
  • Não trabalha em conjunto com CCR e SCC
  • Pode ser aplicado para Storage Group Folders mas que não exista PF Replication
local continuous replication27
Local Continuous Replication
  • Sequência para habilitar
    • Garantir que exista somente um Mailbox Store na Storage Group
    • Habilitar o LCR na Storage Group (EMC ou SEM)
    • Apontar para o disco dedicado
    • Verificar a saúde da cópia (Health)
    • Get-StorageGroupCopyStatus (Health)
local continuous replication28

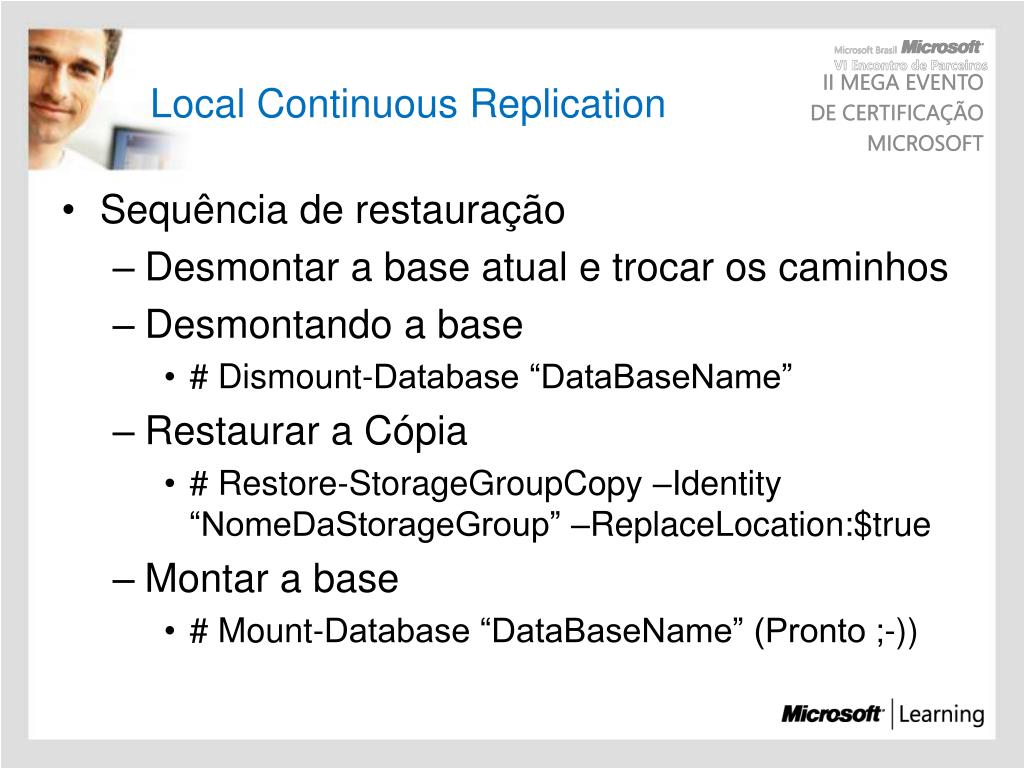

Local Continuous Replication
  • Sequência de restauração
    • Desmontar a base atual e trocar os caminhos
    • Desmontando a base
      • # Dismount-Database “DataBaseName”
    • Restaurar a Cópia
      • # Restore-StorageGroupCopy –Identity “NomeDaStorageGroup” –ReplaceLocation:$true
    • Montar a base
      • # Mount-Database “DataBaseName” (Pronto ;-))
single copy cluster scc30

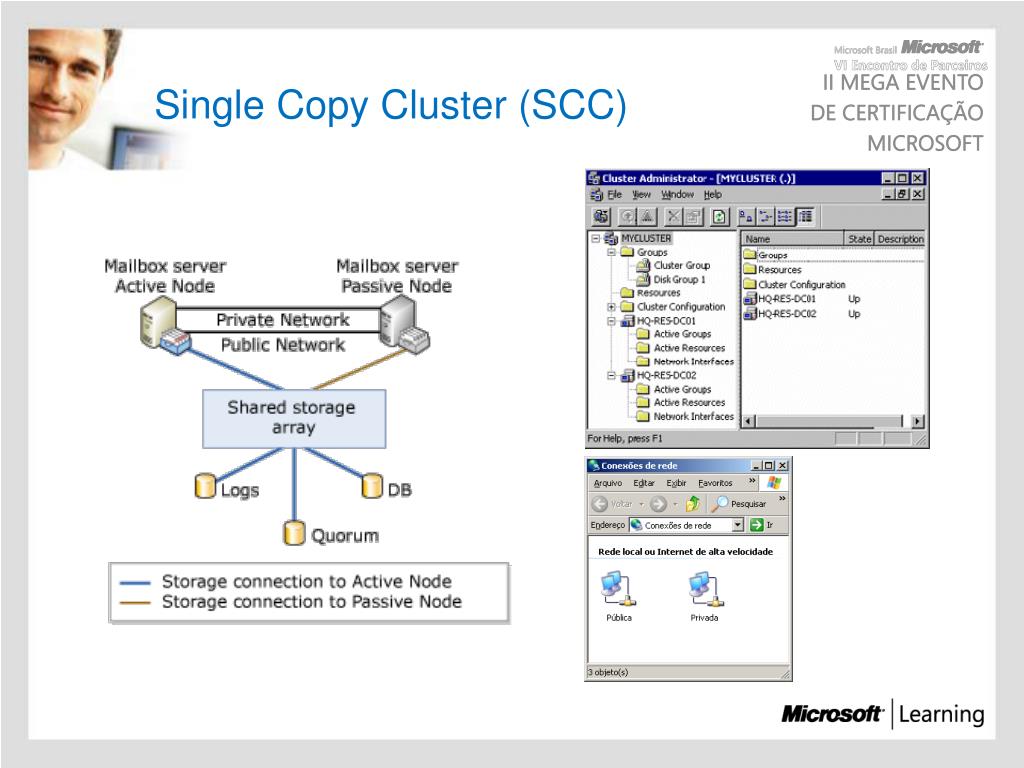

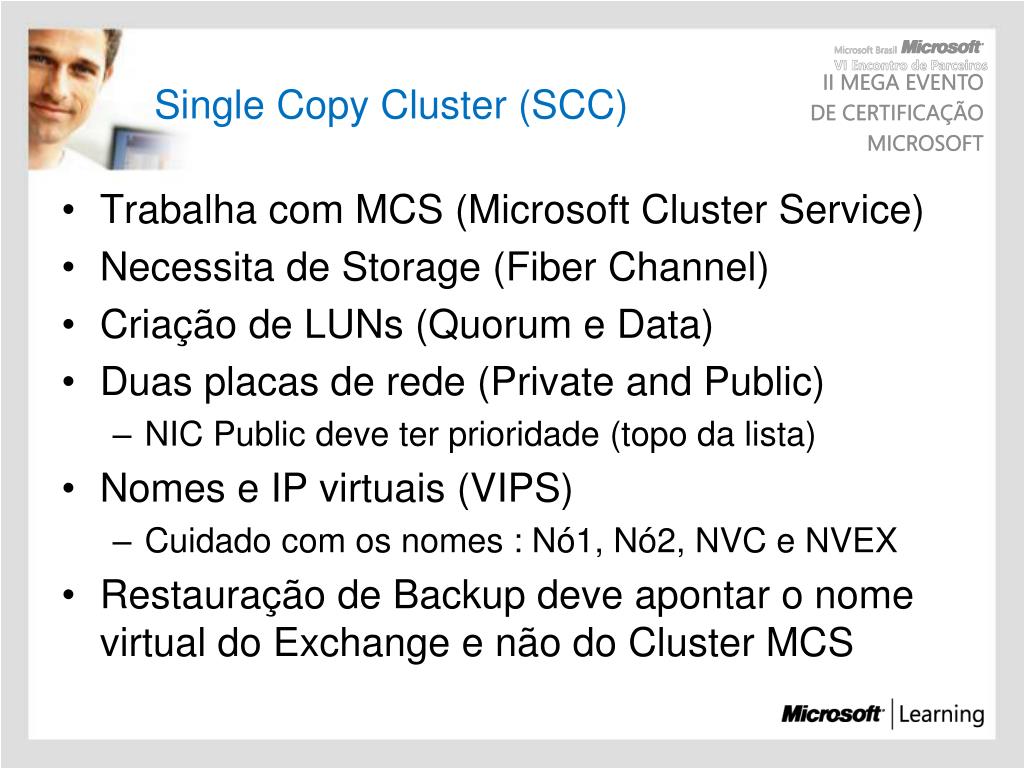

Single Copy Cluster (SCC)
  • Trabalha com MCS (Microsoft Cluster Service)
  • Necessita de Storage (Fiber Channel)
  • Criação de LUNs (Quorum e Data)
  • Duas placas de rede (Private and Public)
    • NIC Public deve ter prioridade (topo da lista)
  • Nomes e IP virtuais (VIPS)
    • Cuidado com os nomes : Nó1, Nó2, NVC e NVEX
  • Restauração de Backup deve apontar o nome virtual do Exchange e não do Cluster MCS
cluster continuous replication ccr32
Cluster Continuous Replication (CCR)
  • Trabalha com MCS (Microsoft Cluster Service)
  • Não necessita de Storage (Fiber Channel)
  • Obrigatório a atualização KB921181 nos dois nós do Cluster (Majority Node Set)
  • Duas placas de rede (Private and Public)
    • NIC Public deve ter prioridade (topo da lista)
  • Nomes e IP virtuais (VIPS)
    • Cuidado com os nomes : Nó1, Nó2, NVC e NVEX
  • O disco de Quórum será um share no HUB
cluster continuous replication ccr33

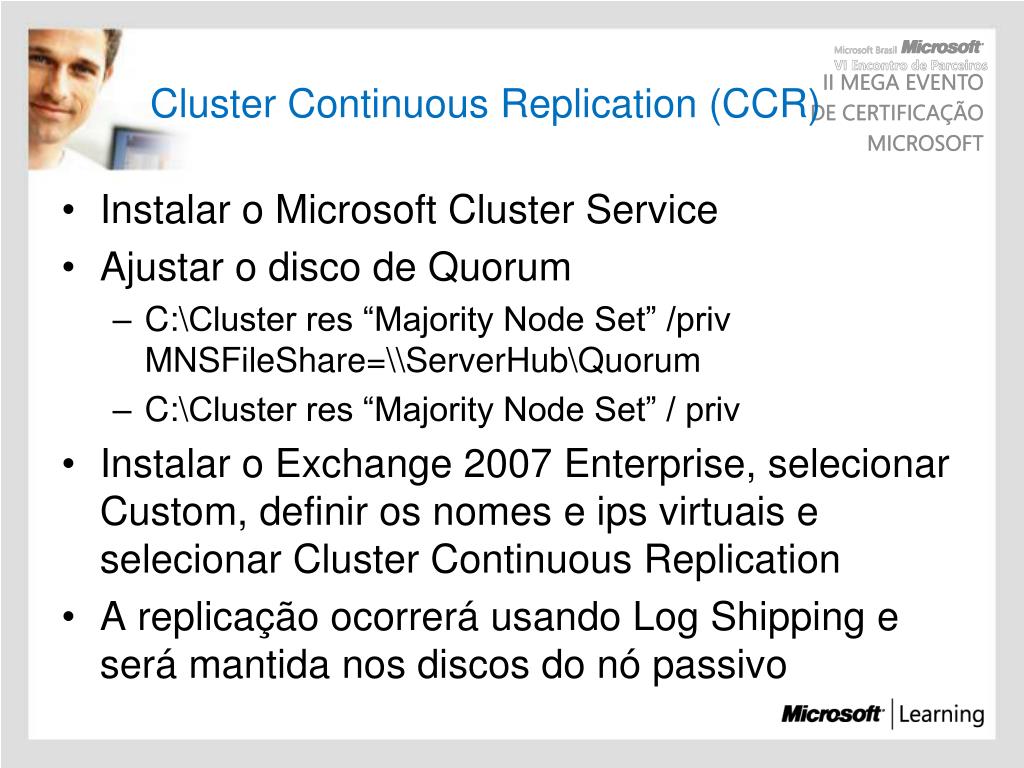

Cluster Continuous Replication (CCR)
  • Instalar o Microsoft Cluster Service
  • Ajustar o disco de Quorum
    • C:\Cluster res “Majority Node Set” /priv MNSFileShare=\\ServerHub\Quorum
    • C:\Cluster res “Majority Node Set” / priv
  • Instalar o Exchange 2007 Enterprise, selecionar Custom, definir os nomes e ips virtuais e selecionar Cluster Continuous Replication
  • A replicação ocorrerá usando Log Shipping e será mantida nos discos do nó passivo
disaster recovery

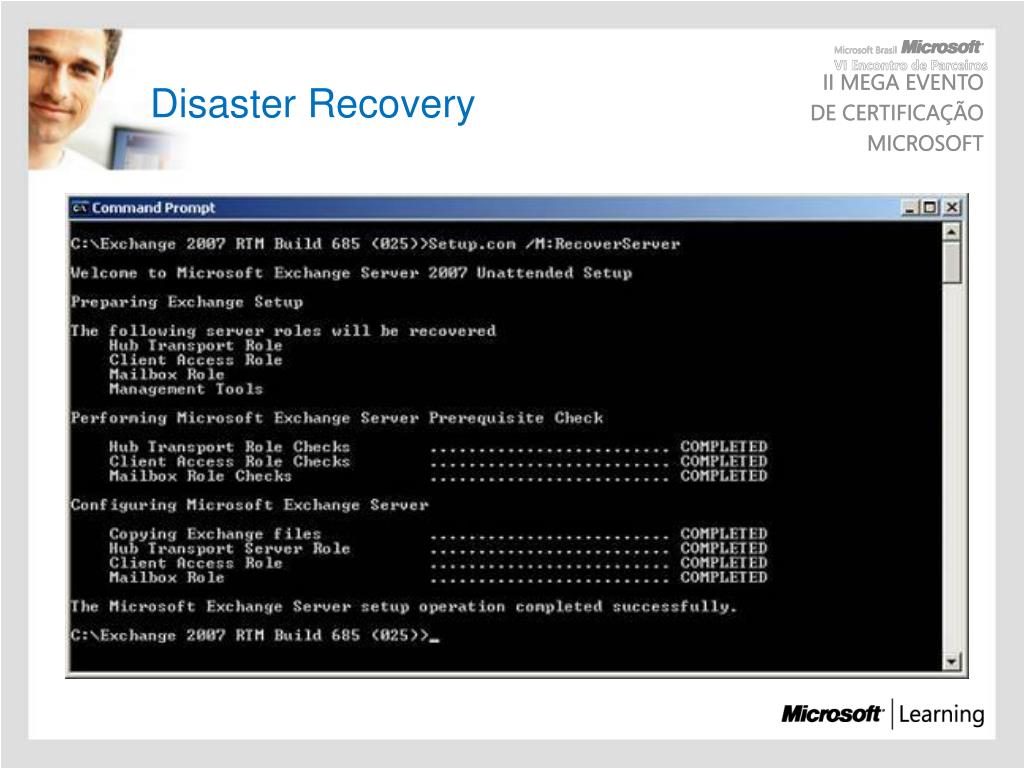

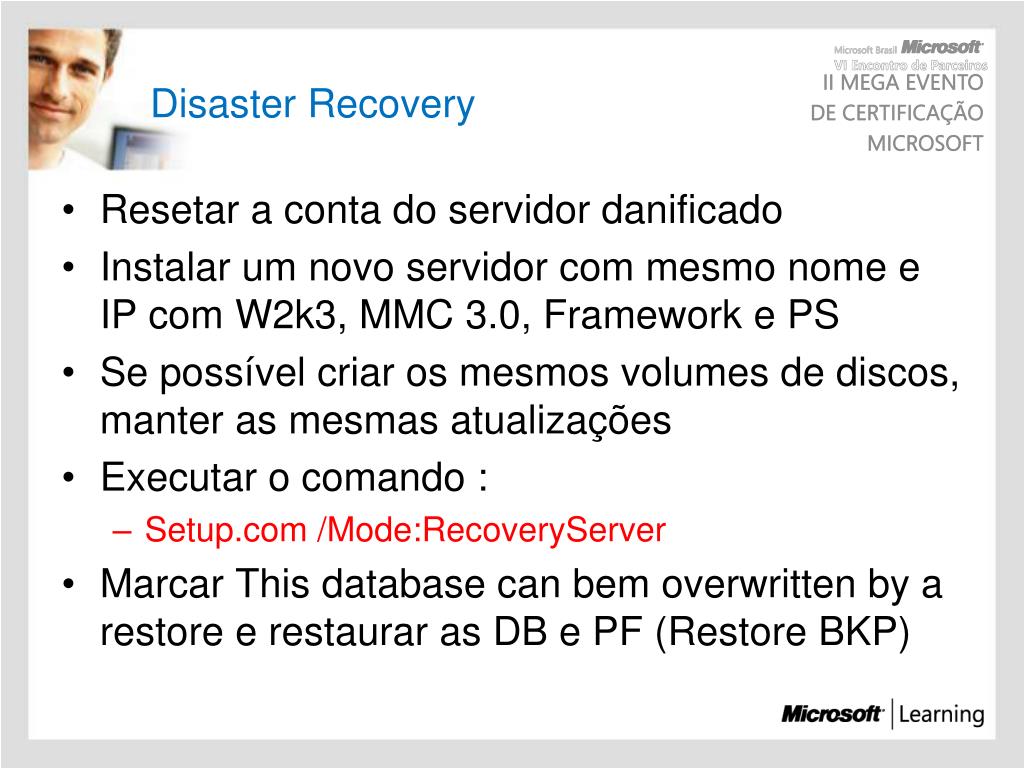

Disaster Recovery

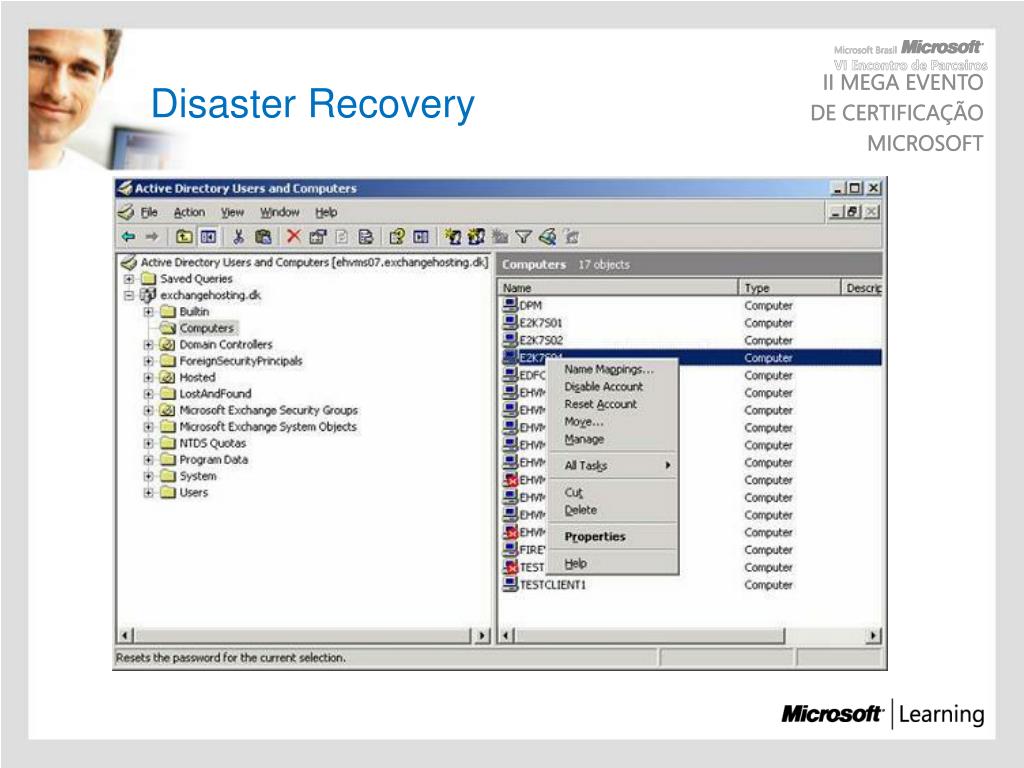

  • Resetar a conta do servidor danificado
  • Instalar um novo servidor com mesmo nome e IP com W2k3, MMC 3.0, Framework e PS
  • Se possível criar os mesmos volumes de discos, manter as mesmas atualizações
  • Executar o comando :
    • Setup.com /Mode:RecoveryServer
  • Marcar This database can bem overwritten by a restore e restaurar as DB e PF (Restore BKP)
disaster recovery cluster mbx

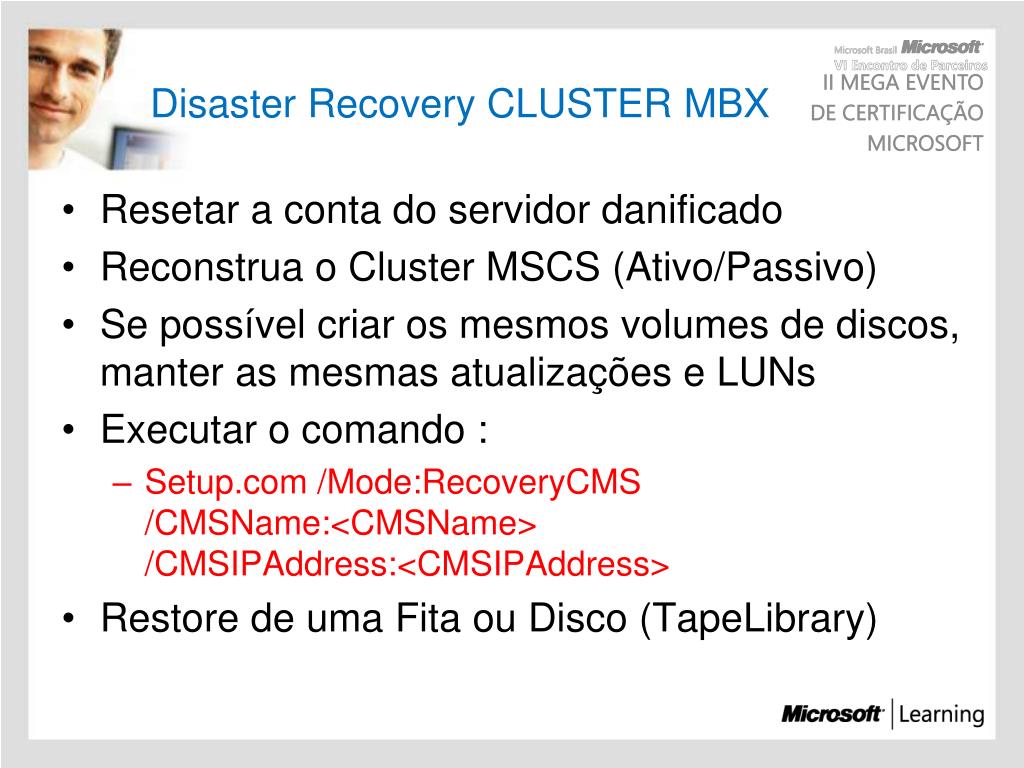

Disaster Recovery CLUSTER MBX
  • Resetar a conta do servidor danificado
  • Reconstrua o Cluster MSCS (Ativo/Passivo)
  • Se possível criar os mesmos volumes de discos, manter as mesmas atualizações e LUNs
  • Executar o comando :
    • Setup.com /Mode:RecoveryCMS /CMSName:<CMSName> /CMSIPAddress:<CMSIPAddress>
  • Restore de uma Fita ou Disco (TapeLibrary)
edge transport rule
Edge Transport Rule
  • Única ROLE que pode ser instalada em um servidor StandAlone (WorkGroup)
  • Precisa do Active Directory Application Mode (ADAM) Service Pack 1
  • Também deve ser x64
  • MMC 3.0, Framework 2.0 e Power Shell
  • Backup do EDGE
    • [PS] C:\ExportEdgeConfig.ps1 –CloneConfigData ”C:\BackupEdge\BKPED.xml”
edge transport rule39
Edge Transport Rule
  • Registrar Exchange2007 EDGE.XML no SCW
    • Copiar arquivo C:\Program Files\Microsoft\Exchange Server\scripts\Exchange2007Edge.xml para C:\Windows\Security\msscw\kbs
    • Scwcmd register /kbname:Ex2007EdgeKB /kbfile:”C:\Windows\Security\msscw\kbs\Exchange2007Edge.xml”
  • Nome do servidor deve estar no formato FQDN
    • Exemplo : EDGE.BANIN.COM (Utilizar o System Properties, Advanced)
edge transport rule40

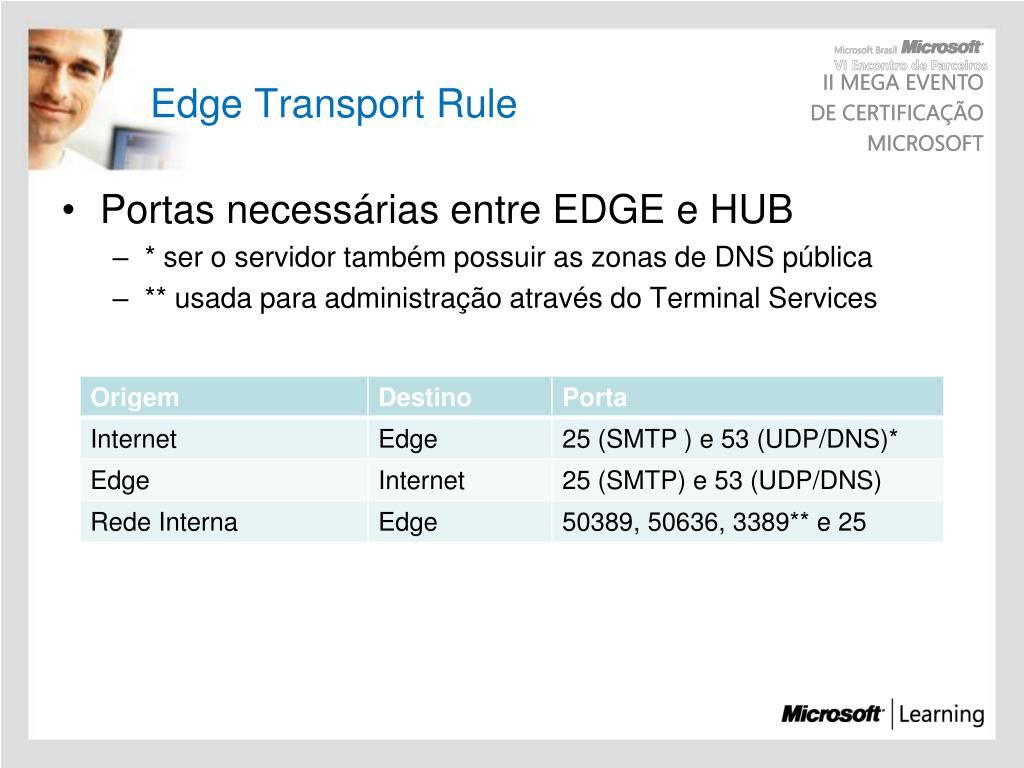

Edge Transport Rule
  • Portas necessárias entre EDGE e HUB
    • * ser o servidor também possuir as zonas de DNS pública
    • ** usada para administração através do Terminal Services
client access server cas
Client Access Server (CAS)
  • Outlook Anywhere (RPC over HTTPS)
    • Instalar RPC over HTTP Proxy no CAS
    • Instalar um certificado válido no CAS
      • Se não for uma CA válida deve instalá-lo no cliente
    • Execuctar o seguinte comando no Shell para habilitar o Outlook Anywhere:
      • Enable-OutlookAnywhere –Server “EX01” –ExternalHostName ‘mail.banin.com’ –ExternalAuthenticationMethod ‘Basic’ -SSLOffLoading:$true
client access server cas42

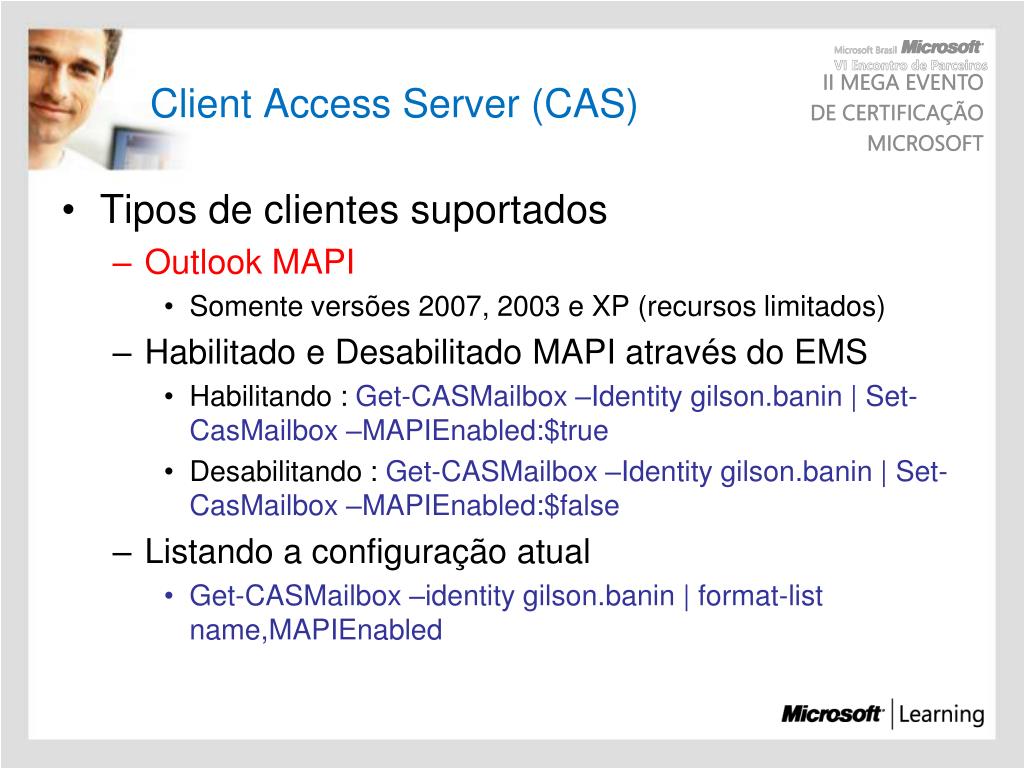

Client Access Server (CAS)
  • Tipos de clientes suportados
    • Outlook MAPI
      • Somente versões 2007, 2003 e XP (recursos limitados)
    • Habilitado e Desabilitado MAPI através do EMS
      • Habilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –MAPIEnabled:$true
      • Desabilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –MAPIEnabled:$false
    • Listando a configuração atual
      • Get-CASMailbox –identity gilson.banin | format-list name,MAPIEnabled
client access server cas43
Client Access Server (CAS)
  • Tipos de clientes suportados
    • Outlook Web Access (OWA)
      • Versões Premium ou Light
    • Habilitado e Desabilitado MAPI através do EMS
      • Habilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –OWAEnabled:$true
      • Desabilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –OWAEnabled:$false
    • Listando a configuração atual
      • Get-CASMailbox –identity gilson.banin | format-list name,OWAEnabled
client access server cas44
Client Access Server (CAS)
  • Tipos de clientes suportados
    • Active Sync
      • Palms e outros disponsitivos (Windows Mobile )
    • Habilitado e Desabilitado MAPI através do EMS
      • Habilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox -ActiveSyncEnabled:$true
      • Desabilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –ActiveSyncEnabled:$false
    • Listando a configuração atual
      • Get-CASMailbox –identity gilson.banin | format-list name,ActiveSyncEnabled
client access server cas45
Client Access Server (CAS)
  • Tipos de clientes suportados
    • POP 3
      • Palms e outros disponsitivos (Windows Mobile )
    • Habilitado e Desabilitado MAPI através do EMS
      • Habilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox -PopEnabled:$true
      • Desabilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –PopEnabled:$false
    • Listando a configuração atual
      • Get-CASMailbox –identity gilson.banin | format-list name,PopEnabled
client access server cas46
Client Access Server (CAS)
  • Tipos de clientes suportados
    • IMAP
      • Palms e outros disponsitivos (Windows Mobile )
    • Habilitado e Desabilitado MAPI através do EMS
      • Habilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox -IMAPEnabled:$true
      • Desabilitando : Get-CASMailbox –Identity gilson.banin | Set-CasMailbox –IMAPEnabled:$false
    • Listando a configuração atual
      • Get-CASMailbox –identity gilson.banin | format-list name,IMAPEnabled
hub transport server hub

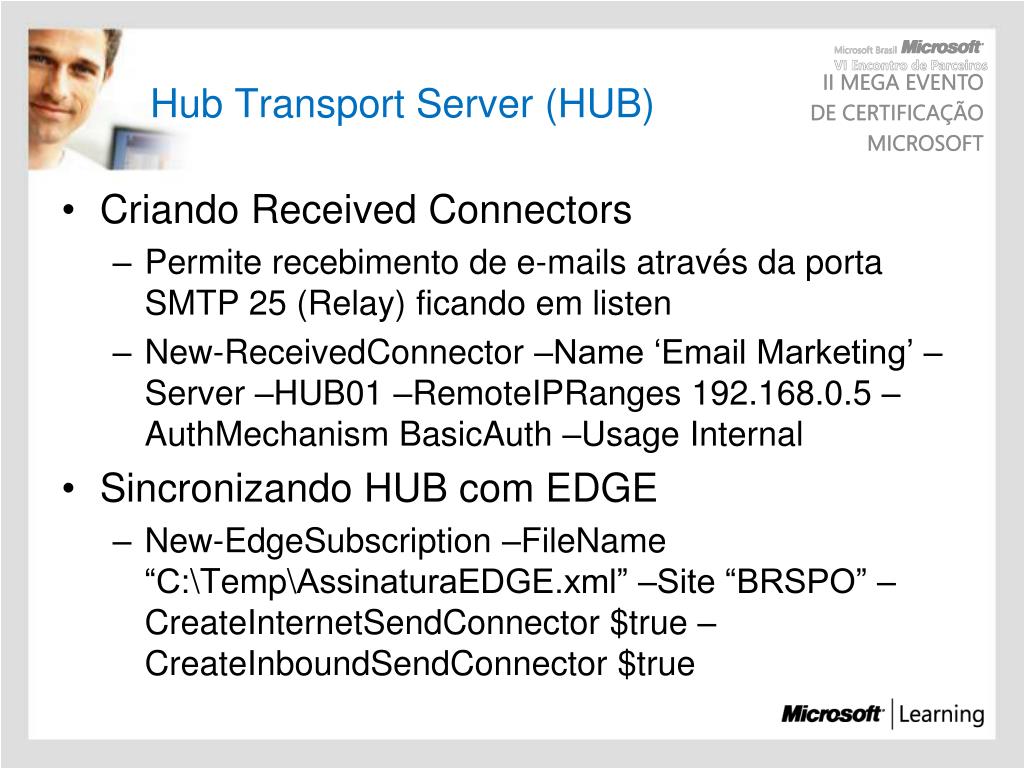

Hub Transport Server (HUB)
  • Criando Received Connectors
    • Permite recebimento de e-mails através da porta SMTP 25 (Relay) ficando em listen
    • New-ReceivedConnector –Name ‘Email Marketing’ –Server –HUB01 –RemoteIPRanges 192.168.0.5 –AuthMechanism BasicAuth –Usage Internal
  • Sincronizando HUB com EDGE
    • New-EdgeSubscription –FileName “C:\Temp\AssinaturaEDGE.xml” –Site “BRSPO” –CreateInternetSendConnector $true –CreateInboundSendConnector $true
exchange management shell

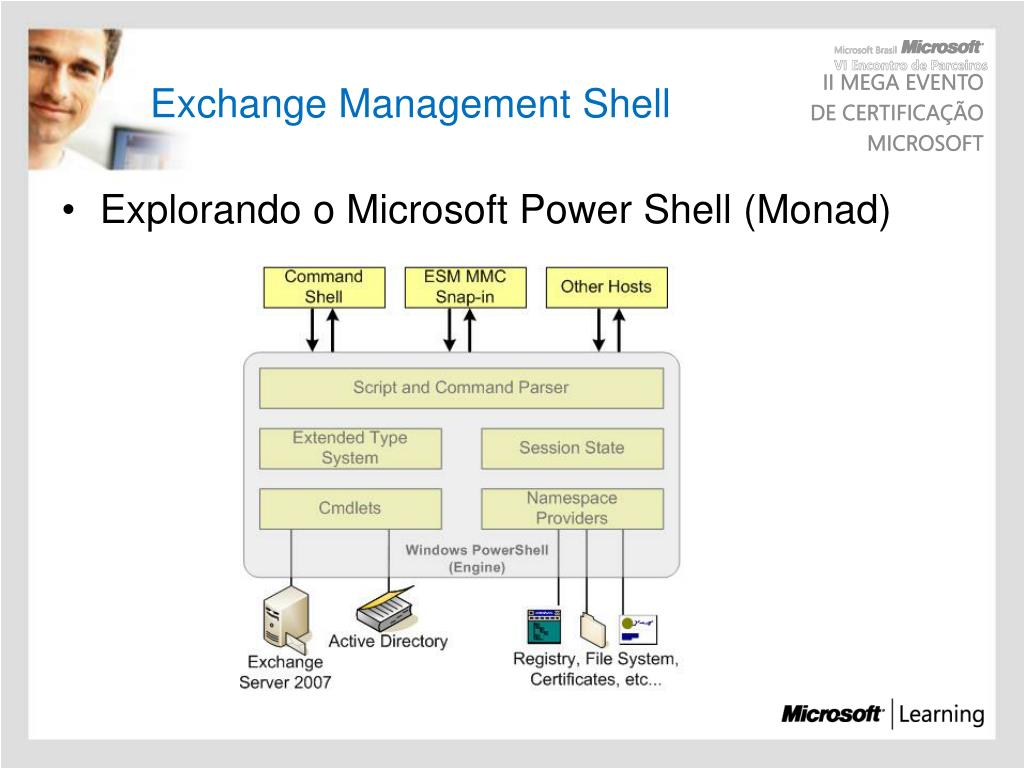

Exchange Management Shell
  • Explorando o Microsoft Power Shell (Monad)
exchange management shell49

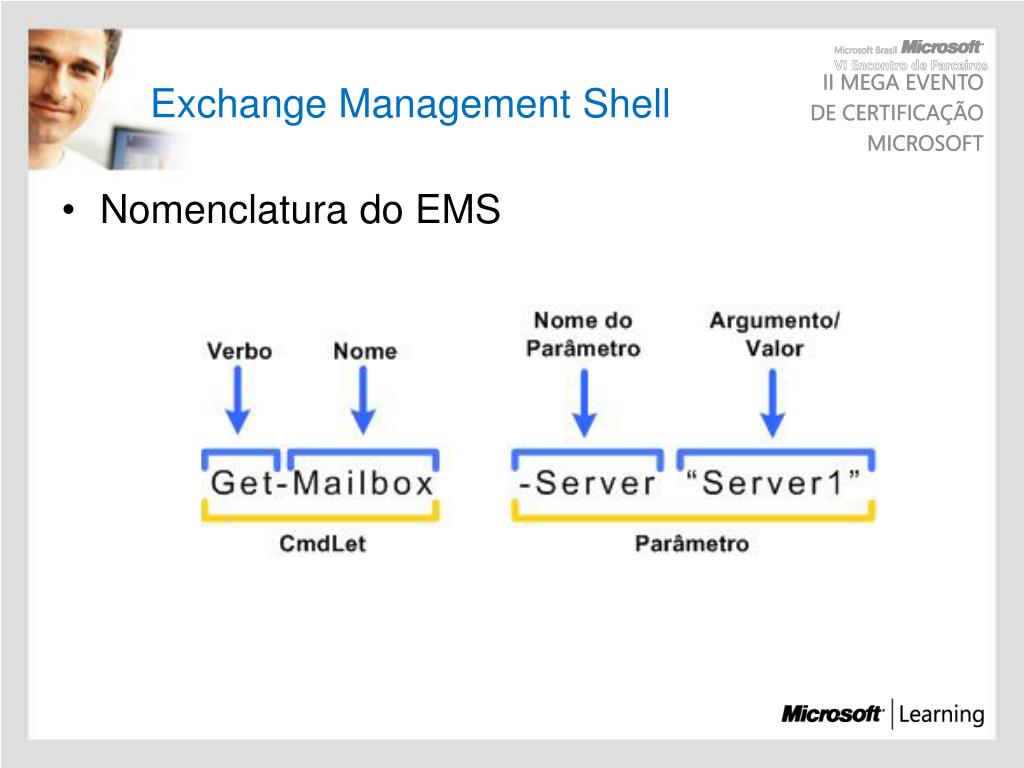

Exchange Management Shell
  • Nomenclatura do EMS
verificando a sa de do exchange
Verificando a Saúde do Exchange
  • [PS] C:\Test-ActiveSyncConnectivity
    • Verifica a conectividade ActiveSync
  • [PS] C:\Test-EdgeSynchorization
    • Sincroniza o HUB e o EDGE e mostra o resultado
  • [PS] C:\Test-ExchangeSearch
    • Testa se o Serviço de Pesquisa (Busca) esta OK
  • [PS] C:\Test-MailFlow
    • Verifica se os conectores de Envio e Recebimento de Email estão funcionando
verificando a sa de do exchange53
Verificando a Saúde do Exchange
  • [PS] C:\Test-MAPIConnectivity
    • Lista todas as Mailbox Store e verifica se os clientes Outlook podem conectar através de MAPI Outlook
  • [PS] C:\Test-OutlookWebServices
    • https://server/EWS/Exchange.asmx
    • https://server/AutoDiscover/Autodiscover.xml
    • https://server/UnifiedMessaging/Services.asmx
    • https://server/rpc
verificando a sa de do exchange54
Verificando a Saúde do Exchange
  • [PS] C:\Test-OWAConnectivity
    • Testa a conectividade OWA no CAS
  • [OS]C:\ Test-ReplicationHealth
    • Verifica a replicação do Local Continuous Replication
  • [OS]C:\ Test-ServiceHealth
    • Verifica o status de todos os serviços de todas as regras MBX, HUB e CAS
  • [OS]C:\ Test-SystemHealth
    • Check atualizações na Internet e problemas encontrados como drivers desatualizados, licença etc
quest es valendo um livro
Questões (Valendo um Livro)
  • Serão três questões
  • Revisem e anotem
  • Respondam
  • Boa Sorte !!!
  • Chegou a hora !!
quest es valendo um livro56
Questões (Valendo um Livro)
  • Questão 01)
    • Você precisa instalar os componentes necessários para instalar o Exchange Server 2007 com as funções CAS, HUB e MBX em um novo servidor. Além do Windows Server 2003 SP1 ou R2, quais os outros quatro componentes você deve instalar ?
quest es valendo um livro57
Questões (Valendo um Livro)
  • Questão 02)
    • A sua empresa possui um domínio Active Directory executando Windows 2000 Server e você quer preparar sua floresta de domínios para instalar sua primeira organização Exchange Server 2007.
    • Quais são os pré-requisitos de Active Directory que devem ser atendidos antes de iniciar a instalação do Exchange 2007?
    • Neste cenário qual seria a primeira tarefa a ser realizada ?
quest es valendo um livro58
Questões (Valendo um Livro)
  • Questão 03)
    • Você está configurando o recurso Outlook Anywhere na sua organização Exchange. Um Mailbox Server chamado EXMBX contém todas as mailboxes dos usuários. Um outro servidor chamado EXCAS executa a função de Client Access Server esta disponível para acesso através da Internet. Você precisa configurar sua organização para permitir que os usuários possam conectar no Exchange utilizando o cliente Outlook 2007 através da Internet utilizando o nome mail.banin.com.
    • Quais as três ações que devem ser realizadas ?
refer ncias
Referências
  • TechNet Brasil
    • www.technetbrasil.com.br
  • Anderson Patricio (MVP)
    • www.andersonpatricio.org
  • Time de Exchange
    • www.msexchangeteam.com
  • Exchange ORG
    • www.msexchange.org
