第八章 交流双速信号控制电梯的电气控制

第一节 电梯的基本结构、分类及基本参数. 第二节 电梯的安全保护系统. 第三节 交流双速信号控制电梯的电气控制. 第四节 电梯电气控制系统的常见故障及分析. 第八章 交流双速信号控制电梯的电气控制. 第一节 电梯的基本结构、分类及基本参数. 一、电梯的基本结构. 电梯 主要由机房、曳引机、轿厢、 对重以及安全保护设备等组成. 图 8-1 电梯主要部件安装位置示意图

cooper-sears
Download Presentation

第八章 交流双速信号控制电梯的电气控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

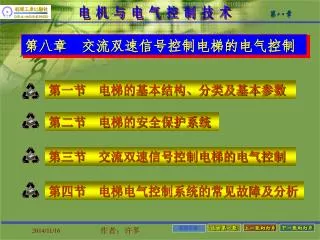

  1. 第一节 电梯的基本结构、分类及基本参数 第二节 电梯的安全保护系统 第三节 交流双速信号控制电梯的电气控制 第四节 电梯电气控制系统的常见故障及分析 第八章 交流双速信号控制电梯的电气控制

  2. 第一节 电梯的基本结构、分类及基本参数 一、电梯的基本结构 电梯主要由机房、曳引机、轿厢、 对重以及安全保护设备等组成

  3. 图 8-1 电梯主要部件安装位置示意图 1-极限开关 2-曳引机 3-承重架 4-限速器 5-导向轮 6-换速平层感应器 7-开门机 8-操纵箱 9-轿厢 10-对重装置 11-防护栅栏 12-对重导轨 13-缓冲器 14-限速器涨紧装置 15-基站厅外开关门控制开关 16-限位开关 17-轿厢导轨 18-厅门 19-呼梯按钮箱 20-控制柜

  4. 二、电梯的分类 按用途分有： 乘客电梯、载货电梯、客货电梯、病床电梯、杂物电梯、住宅电梯、特种电梯等。 按运行速度分： 低速电梯（速度1.0m/s）、快速电梯（1.0m/s>速度>2.0m/s）高速电梯（速度2.0m/s）。 按曳引电动机的供电电源分为： 采用交流异步双速电动机拖动，简称交流双速电梯，为低速电梯。采用交流异步电动机，进行变频调速简称交流调速电梯，为快速电梯。采用直流电动机拖动，简称直流电梯，一般为高速电梯。

  5. 按控制方式分有： 轿内手柄开关控制电梯、按钮控制电梯、信号控制电梯、集选控制电梯、2台或3台并联控制的电梯、群控电梯、群控智能电梯 三、电梯的主要参数与型号 （一） 电梯的主要参数 电梯的主要参数有： 额定载重量、轿厢尺寸、额定速度、拖动方式、控制方式、停层站数、提升高度、轿门形式、开门方向、顶层高度、底坑深度、井道高度与井道尺寸 （二） 电梯的型号

  6. 第二节 电梯的安全保护系统 电梯具有完备的安全保护系统，可分为机械安全保护系统与电气安全保护系统。 一、机械安全保护系统 1）电磁制动器 2）轿门上的安全触板装置 3）自动门锁机构 4）轿顶安全窗 5）轿顶安全栅栏 6）限速器与安全钳 7）缓冲器 8）底坑防护栏

  7. 限速器和安全钳的动作时序：

  8. 二、电气安全保护系统 图 8-3 电梯终端超越保护开关示意图 1-钢丝绳 2-导轮 3-终端极限开关 4-张紧配重 5-导轨 6-轿厢 7-极限开关下碰轮 8-下限位开关 9-下减速开关 10-下开关打板 11-上开关打板 12-上减速开关 13-上限位开关 14-极限开关上碰轮 1、门开关保护 2、电梯终端超越保护 3、超载保护

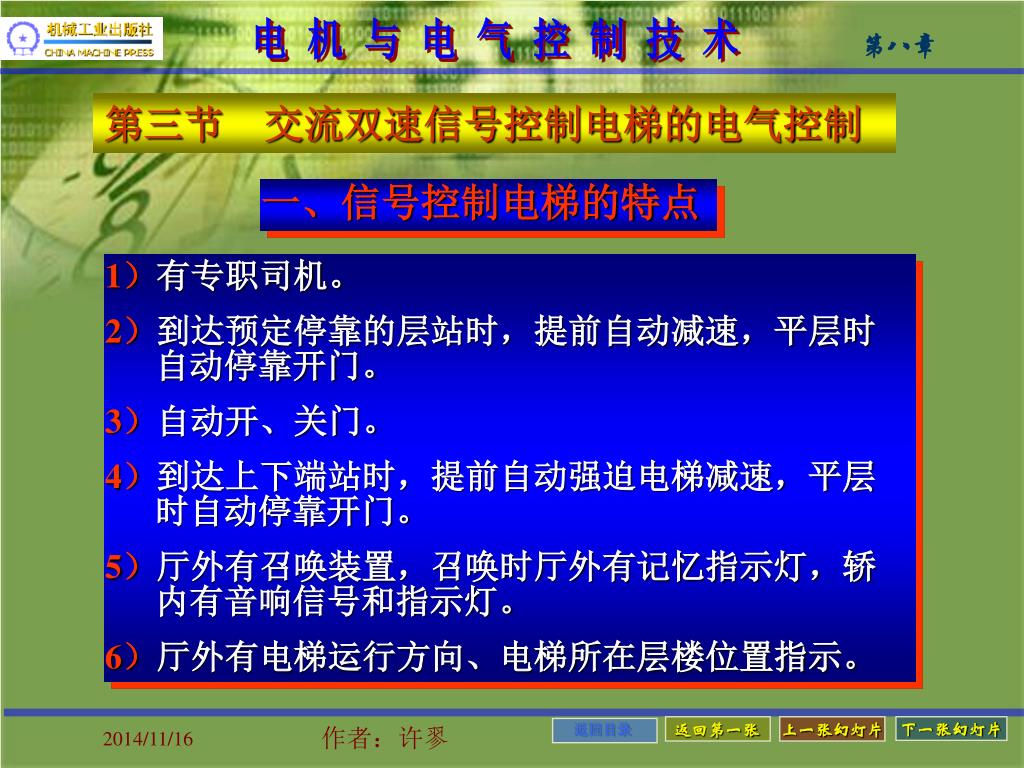

  9. 第三节 交流双速信号控制电梯的电气控制 一、信号控制电梯的特点 1）有专职司机。 2）到达预定停靠的层站时，提前自动减速，平层时自动停靠开门。 3）自动开、关门。 4）到达上下端站时，提前自动强迫电梯减速，平层时自动停靠开门。 5）厅外有召唤装置，召唤时厅外有记忆指示灯，轿内有音响信号和指示灯。 6）厅外有电梯运行方向、电梯所在层楼位置指示。

  10. 7）自动平层。 8）召唤要求执行完毕，自动清除轿内、厅外召唤记忆指示信号。 9）司机可接受多位乘客要求作指令登记，然后通过点按起动或关门起动按钮起动电梯，直到完成运行方向的最后一个内、外指令为止。若相反方向有内、外指令，电梯自动换向，点按起动或关门起动按钮后起动运行。运行前方出现顺向召唤信号时，电梯能到达顺向召唤层站自动停靠开门。司机还可通过直驶按钮使电梯直驶。

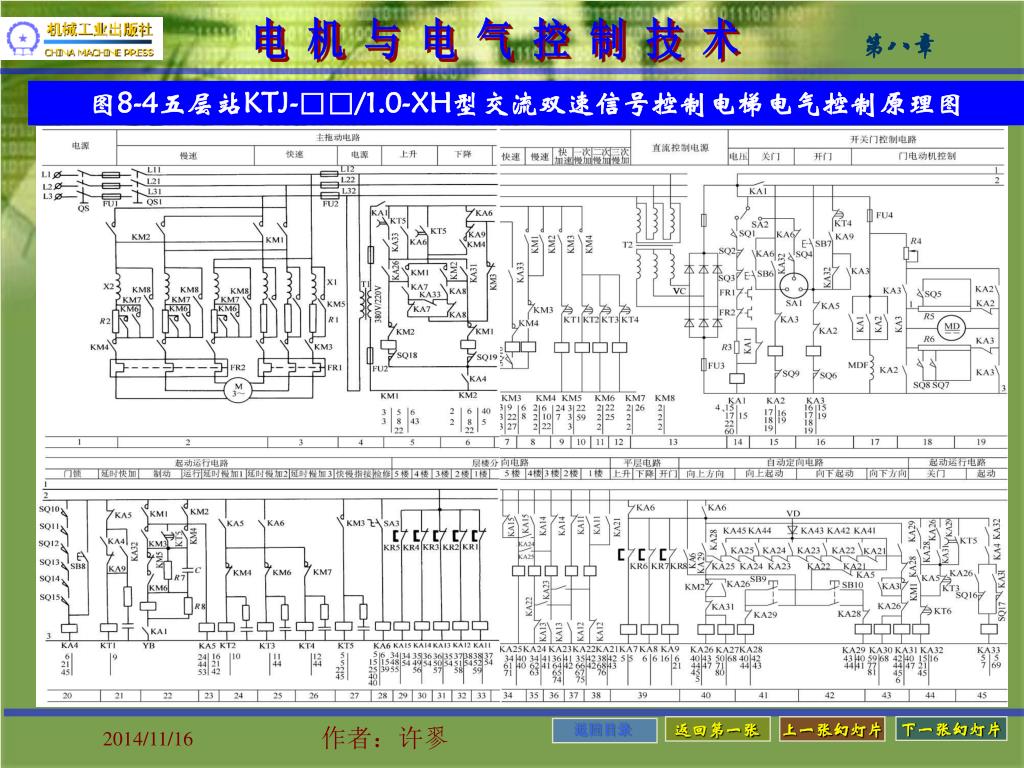

  11. 图8-4五层站KTJ-□□/1.0-XH型交流双速信号控制电梯电气控制原理图

  12. 五层站KTJ-□□/1.0-XH型交流双速信号控制电梯电气控制原理图(续)

  13. （一） 主电路分析 1、主拖动电动机M的主电路分析 2、开关门电动机MD的主电路分析

  14. 图8-8 图8-6 （二） 控制电路分析 1-停层隔磁铁板 2-楼层干簧感应 器KR1 3-平层隔磁铁板 4-上平层干簧感 应器KR6 5-开门控制干簧 感应器KR8 6-下平层干簧感 应器KR7 7-轿厢 8-对重 1、电梯的启用与停用电路分析 图8-6电梯开关门电路 图8-8 电梯平层时各 干簧感应器的状态

  15. 图8-9 电梯层楼指示 图8-10 停层指令记忆和指示电路 图8-10 图8-9

  16. 图8-11 自动定向和指示电路 2、电梯自动关门及关门过程的反向开启电路分析 1) 关门过程 2) 关门过程中的 反向开启

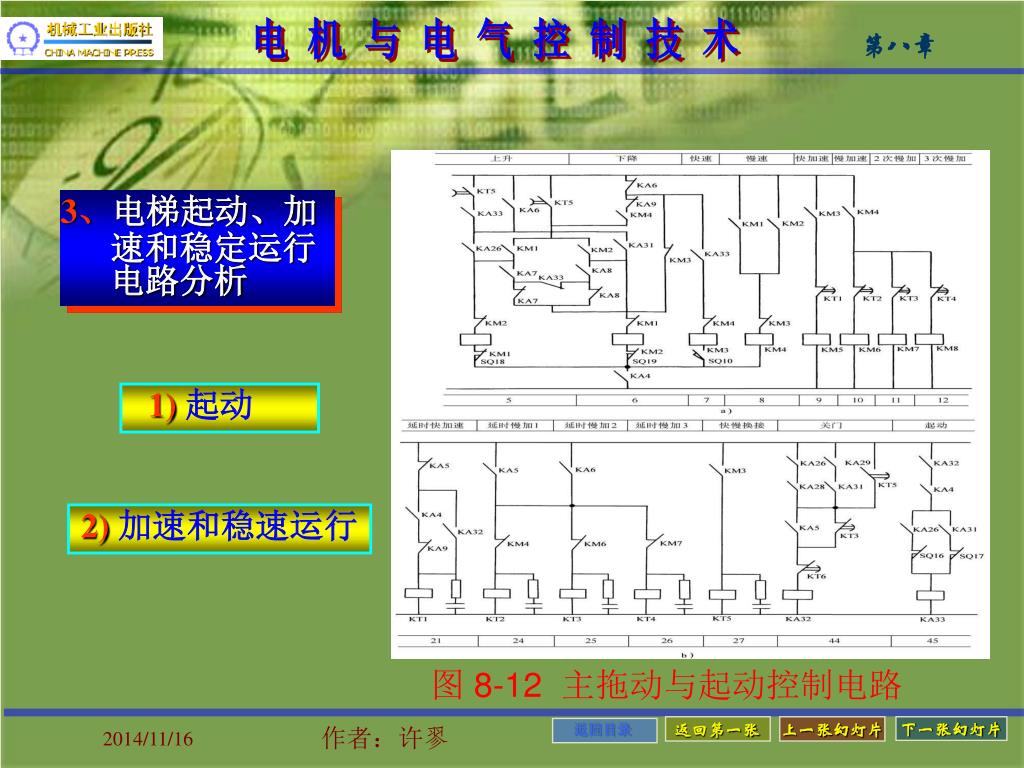

  17. 图 8-12 主拖动与起动控制电路 3、电梯起动、加速和稳定运行电路分析 1) 起动 2) 加速和稳速运行

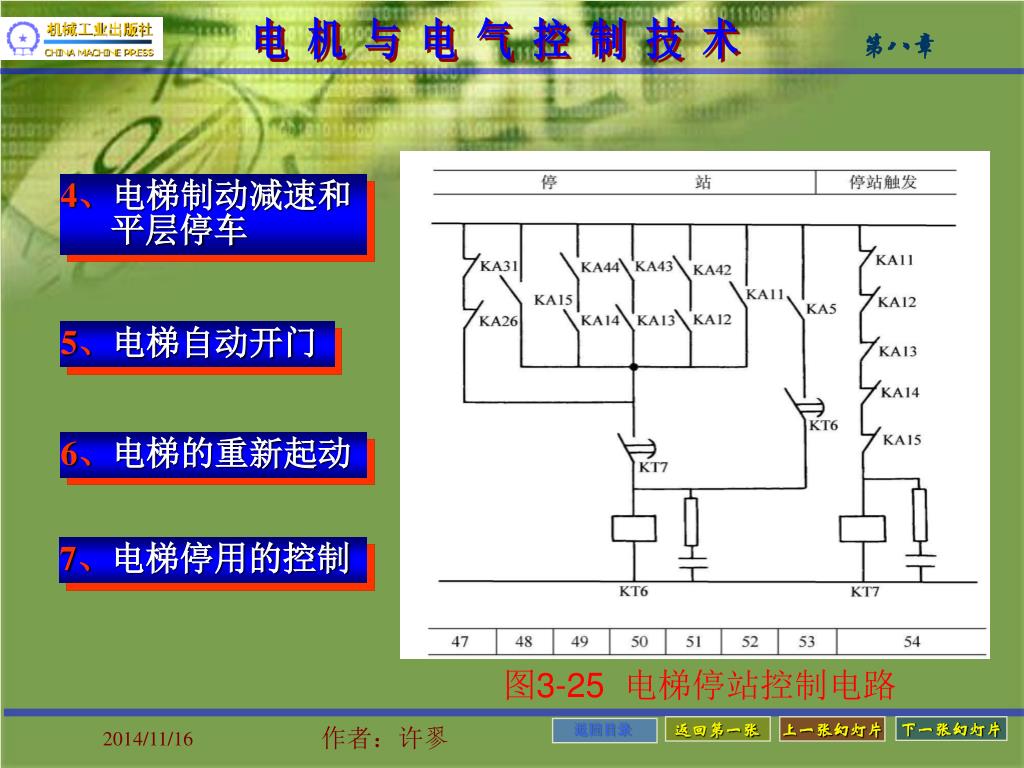

  18. 图3-25 电梯停站控制电路 4、电梯制动减速和平层停车 5、电梯自动开门 6、电梯的重新起动 7、电梯停用的控制

  19. 图8-14 电梯呼梯电路 （三）、控制电路分析 8、电梯呼梯信号的登记和消除

  20. 第四节 电梯电气控制系统的常见故障及分析 电梯电气控制的常见故障 1、在基站将钥匙开关闭合后，电梯不并门 2、按下选层按钮，没有信号 3、有选层信号，但方向指示灯不亮 4、按下关门按钮，门不关 5、有选层信号情况下，关门后电梯不起动 6、门未关时电梯选层起动 7、到站平层后，电梯不开门 8、平层误差大 9、开、关门速度过慢

  21. 10、电梯在行驶中突然停车 11、电梯平层后，又自动滑车 12、电梯冲顶或撞底 13、电梯起动、运行速度降低 14、预选层站不停车 15、轿厢或厅门有麻电感 16、门安全触板失灵 17、轿厢运行到预定层站，换速点不能换速 18、轿厢到站、平层不能停靠 19、电梯不能起动运行 20、电梯由快速换为慢速时有振动或台阶感严重 21、上行正常、下行无快车 22、下行正常、上行无快车

  22. 第八章结束谢谢观看！
