  1. Spínaný zdroj v Počítači

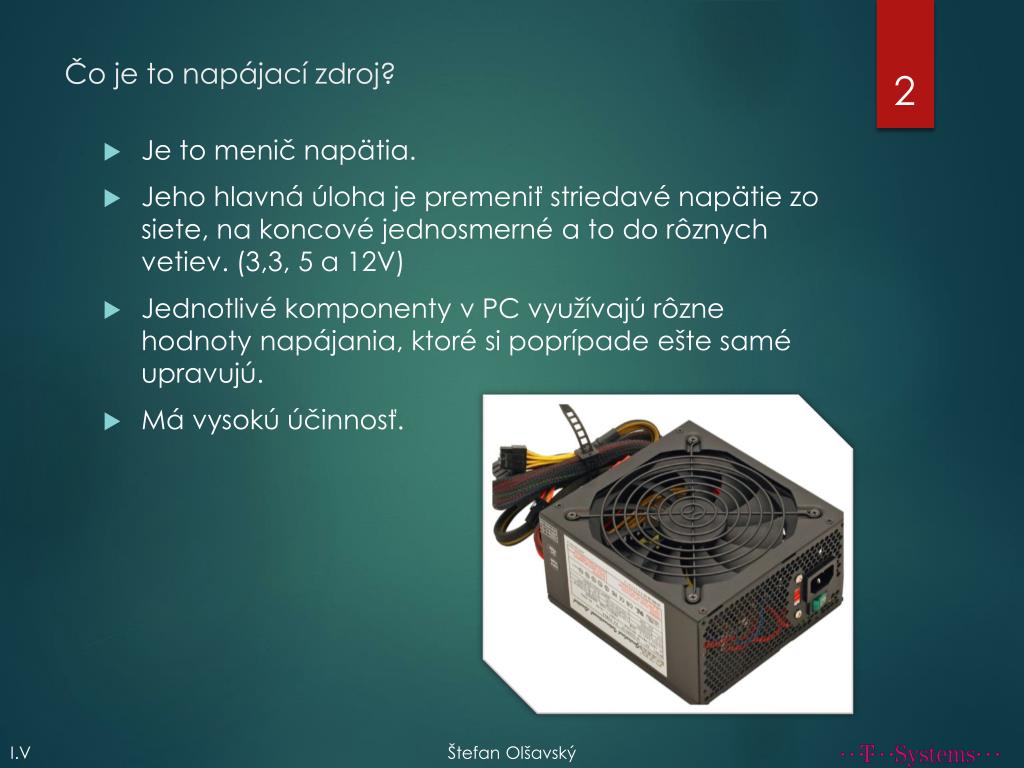

  2. Čo je to napájací zdroj? • Je to menič napätia. • Jeho hlavná úloha je premeniť striedavé napätie zo siete, na koncové jednosmerné a to do rôznych vetiev. (3,3, 5 a 12V) • Jednotlivé komponenty v PC využívajú rôzne hodnoty napájania, ktoré si poprípade ešte samé upravujú. • Má vysokú účinnosť. I.V Štefan Olšavský

  3. Ako to funguje? • Vstupné napätie sa pomocou širokopásmového filtru filtruje, filter v ňom odstráni rušivý signál siete. • Kondenzátorový filter usmerní a vyhladí napätie. • Napätie ďalej putuje do vysokofrekvenčného tranzistora. • Impulzový transformátor s feritovým jadrom roztriedi výsledné napätie na jednotlivú veľkosť ktoré je nakoniec usmernené a filtrované výstupným filtrom. • Stabilitu zabezpečuje spätná väzba, ktorá sníma veľkosť napätia na výstupe a následne riadi spínanie tranzistorov. I.V Štefan Olšavský

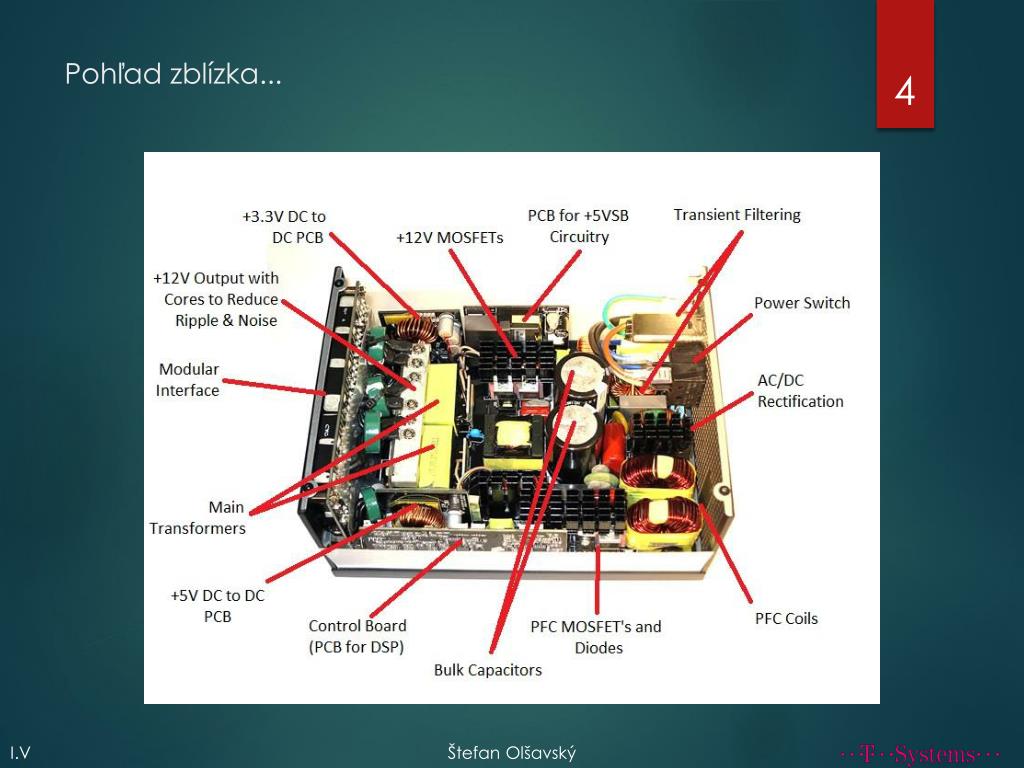

  4. Pohľad zblízka... I.V Štefan Olšavský

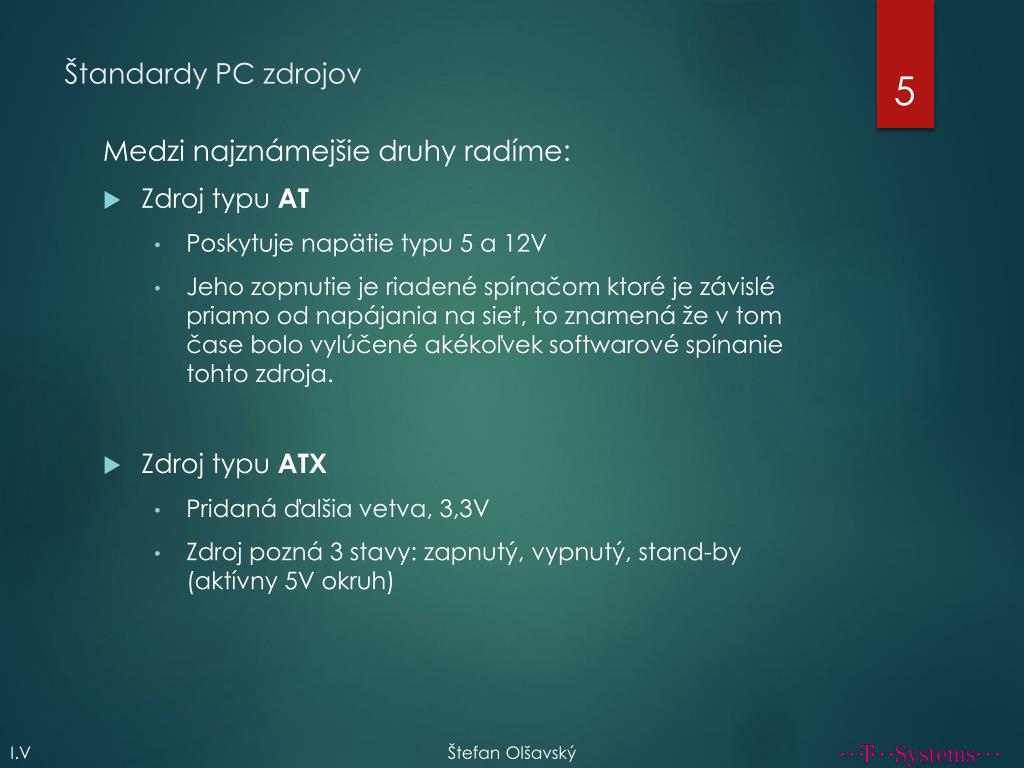

  5. Štandardy PC zdrojov Medzi najznámejšie druhy radíme: • Zdroj typu AT • Poskytuje napätie typu 5 a 12V • Jeho zopnutie je riadené spínačom ktoré je závislé priamo od napájania na sieť, to znamená že v tom čase bolo vylúčené akékoľvek softwarové spínanie tohto zdroja. • Zdroj typu ATX • Pridaná ďalšia vetva, 3,3V • Zdroj pozná 3 stavy: zapnutý, vypnutý, stand-by (aktívny 5V okruh) I.V Štefan Olšavský

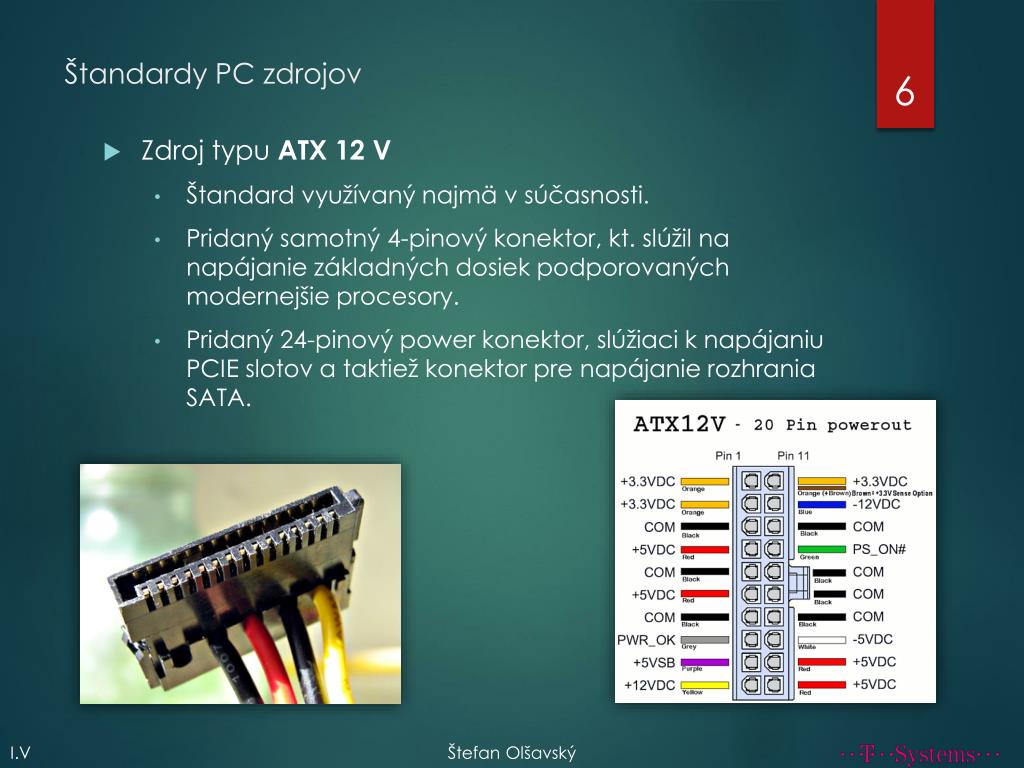

  6. Štandardy PC zdrojov • Zdroj typu ATX 12 V • Štandard využívaný najmä v súčasnosti. • Pridaný samotný 4-pinový konektor, kt. slúžil na napájanie základných dosiek podporovaných modernejšie procesory. • Pridaný 24-pinový power konektor, slúžiaci k napájaniu PCIE slotov a taktiež konektor pre napájanie rozhrania SATA. I.V Štefan Olšavský

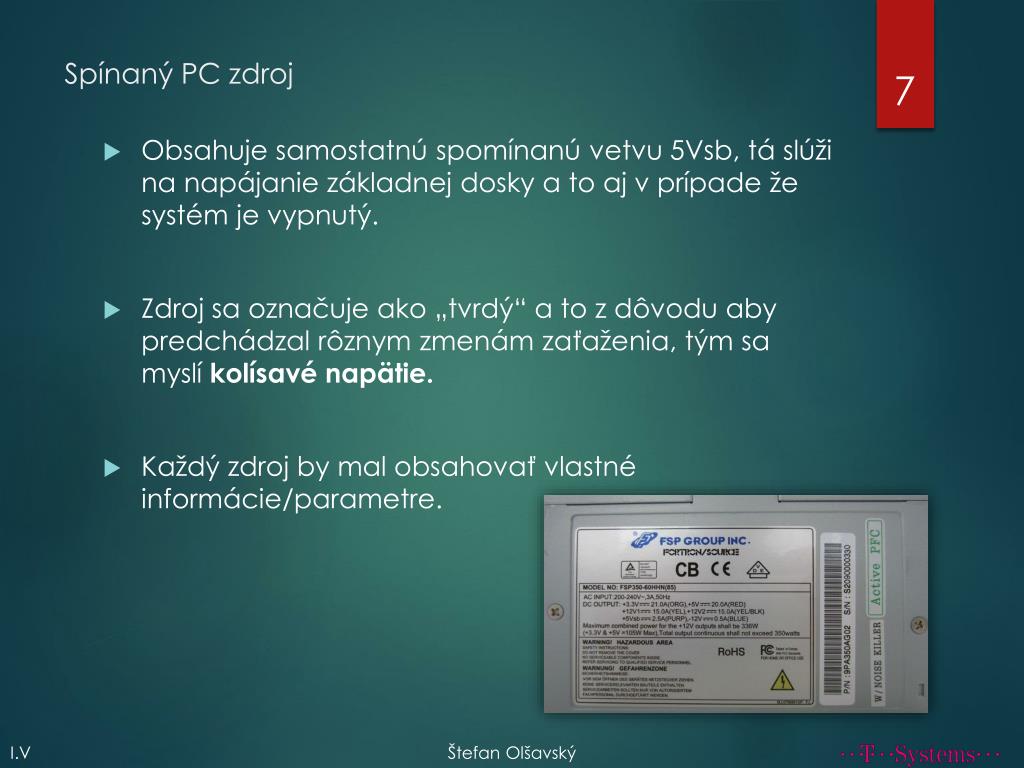

  7. Spínaný PC zdroj • Obsahuje samostatnú spomínanú vetvu 5Vsb, tá slúži na napájanie základnej dosky a to aj v prípade že systém je vypnutý. • Zdroj sa označuje ako „tvrdý“ a to z dôvodu aby predchádzal rôznym zmenám zaťaženia, tým sa myslí kolísavé napätie. • Každý zdroj by mal obsahovať vlastné informácie/parametre. I.V Štefan Olšavský

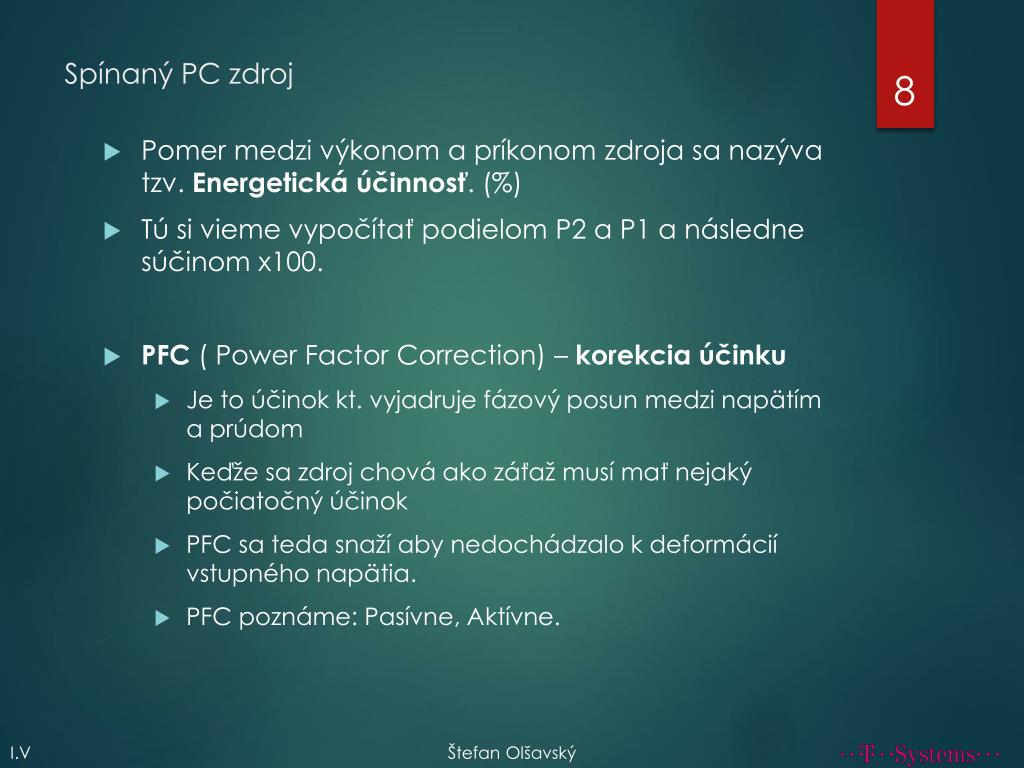

  8. Spínaný PC zdroj • Pomer medzi výkonom a príkonom zdroja sa nazýva tzv. Energetická účinnosť. (%) • Tú si vieme vypočítať podielom P2 a P1 a následne súčinom x100. • PFC ( PowerFactorCorrection) – korekcia účinku • Je to účinok kt. vyjadruje fázový posun medzi napätím a prúdom • Keďže sa zdroj chová ako záťaž musí mať nejaký počiatočný účinok • PFC sa teda snaží aby nedochádzalo k deformácií vstupného napätia. • PFC poznáme: Pasívne, Aktívne. I.V Štefan Olšavský

  9. Priestor pre Vaše otázky I.V Štefan Olšavský

  10. Ďakujem za pozornosť Zdroje: http://chmiel.chytry.cz/files/ovt_epo_ps/mdt/03_pc_zdroj.pdf www.wikipedia.com I.V Štefan Olšavský
