  1. 宽带路由器配置与应用

  2. 预备知识 共享网络连接的需求与实现方式 1 宽带路由器（接口、类型、功能） 2 宽带路由器的典型应用方式 3 宽带路由器的管理与基本参数 4 内网计算机上IP地址的设置 5

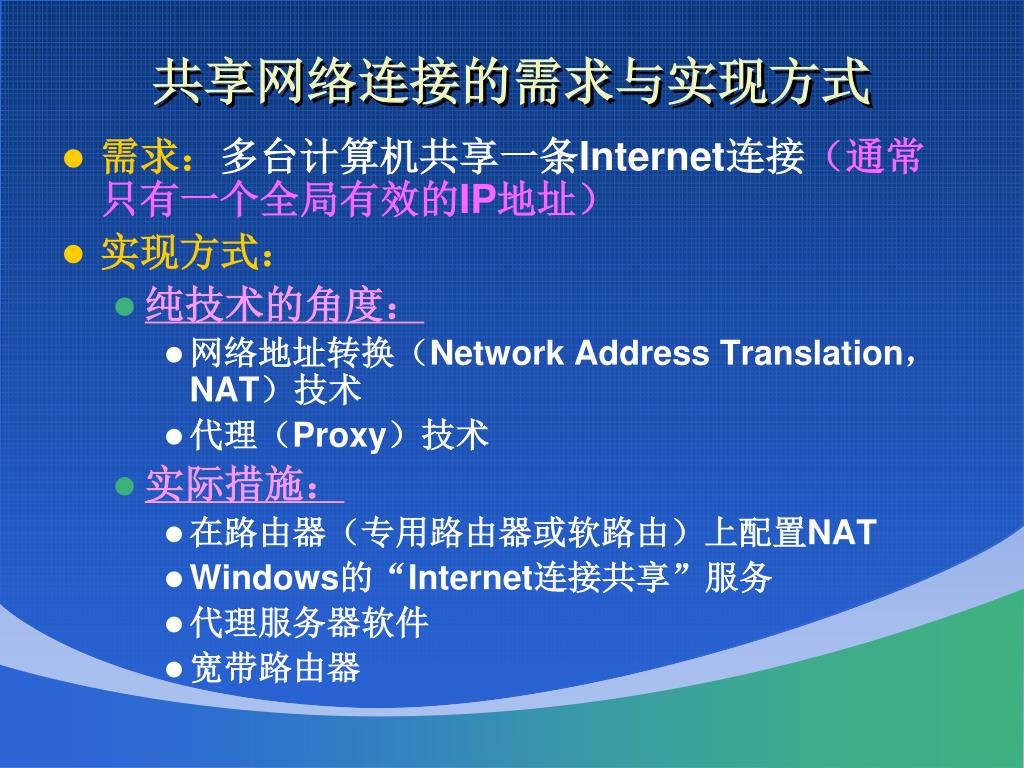

  3. 共享网络连接的需求与实现方式 • 需求：多台计算机共享一条Internet连接（通常只有一个全局有效的IP地址） • 实现方式： • 纯技术的角度： • 网络地址转换（Network Address Translation，NAT）技术 • 代理（Proxy）技术 • 实际措施： • 在路由器（专用路由器或软路由）上配置NAT • Windows的“Internet连接共享”服务 • 代理服务器软件 • 宽带路由器

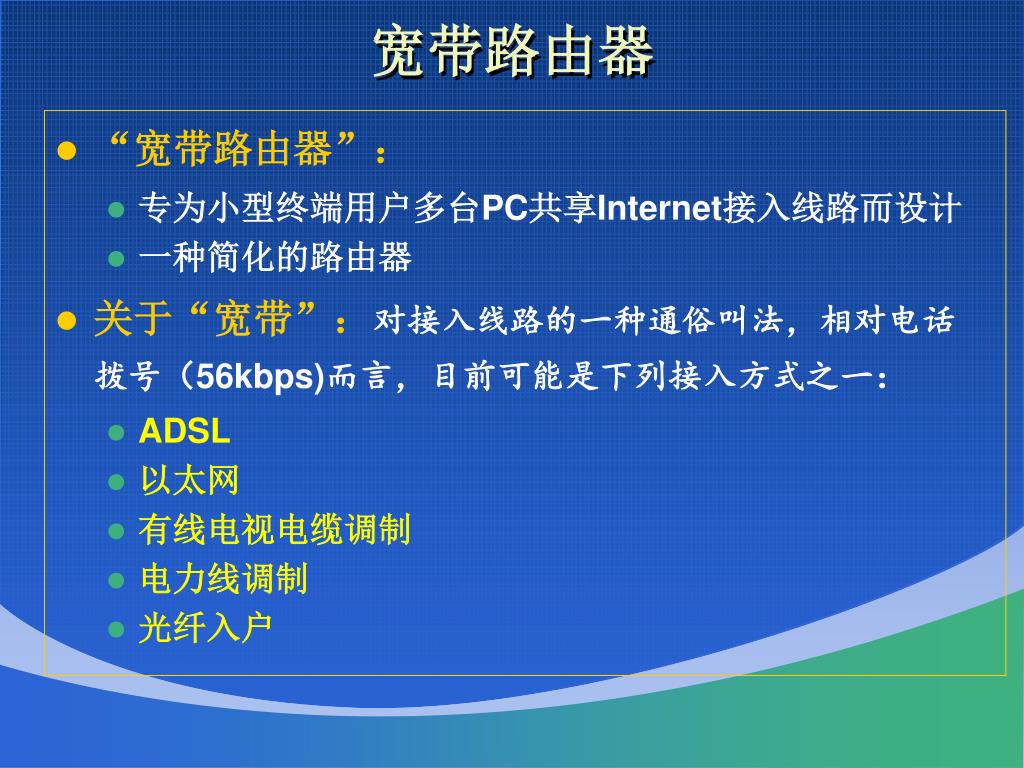

  4. 宽带路由器 • “宽带路由器”： • 专为小型终端用户多台PC共享Internet接入线路而设计 • 一种简化的路由器 • 关于“宽带”：对接入线路的一种通俗叫法，相对电话拨号（56kbps)而言，目前可能是下列接入方式之一： • ADSL • 以太网 • 有线电视电缆调制 • 电力线调制 • 光纤入户

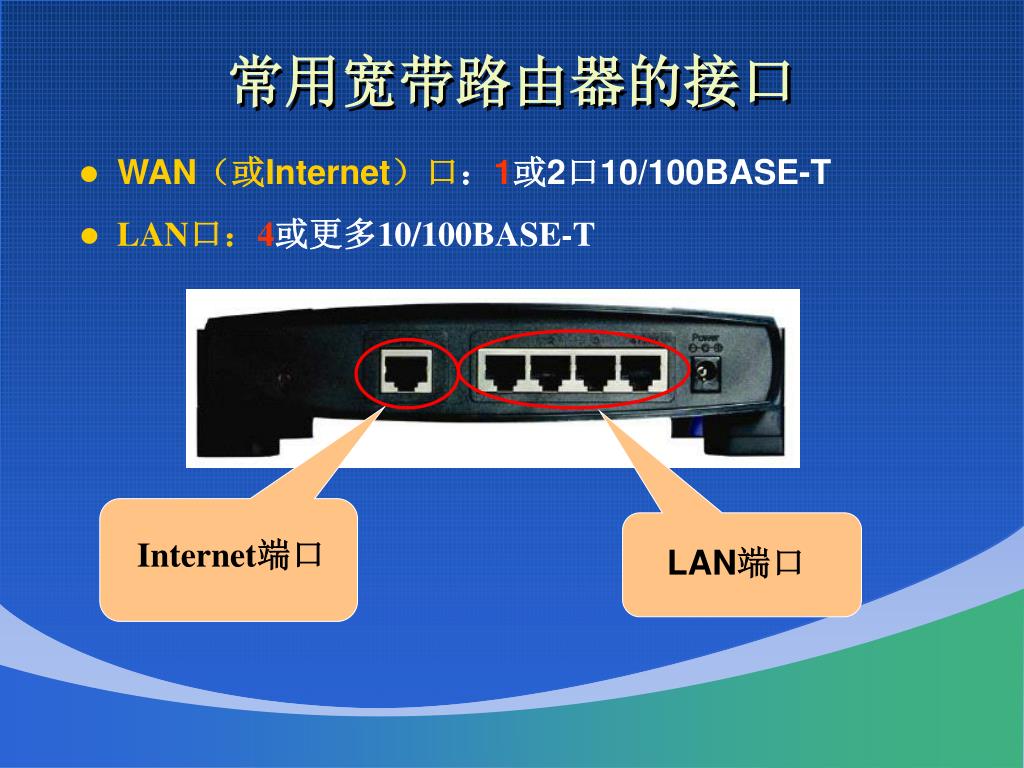

  5. Internet端口 LAN端口 常用宽带路由器的接口 • WAN（或Internet）口：1或2口10/100BASE-T • LAN口：4或更多10/100BASE-T

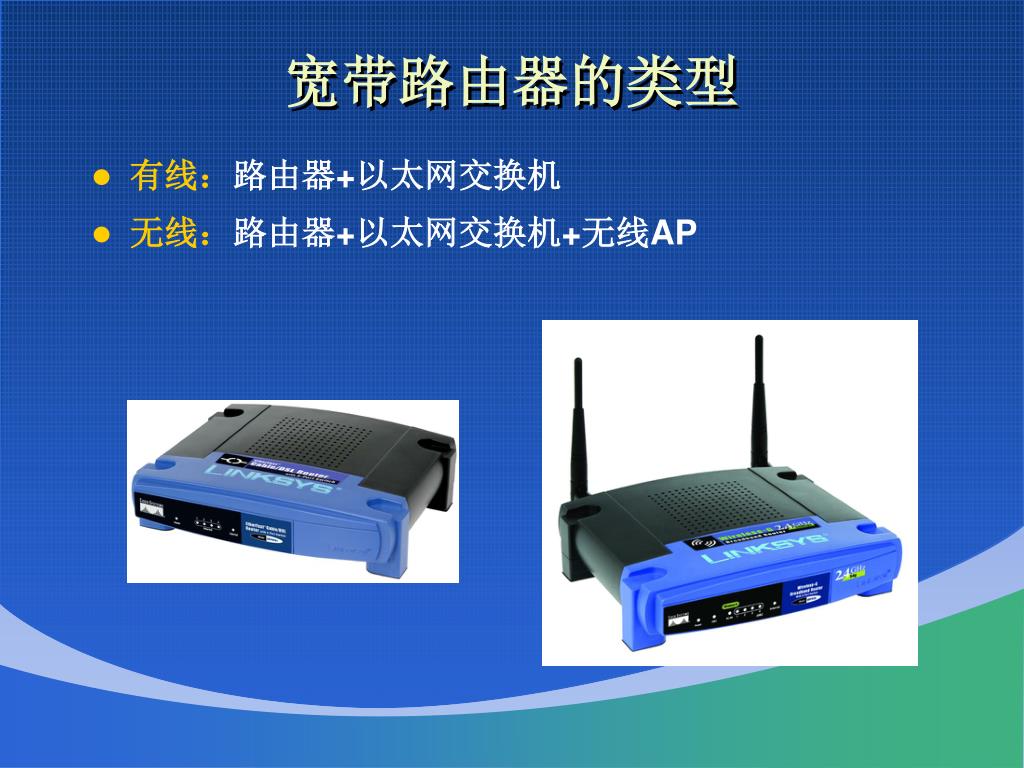

  6. 宽带路由器的类型 • 有线：路由器+以太网交换机 • 无线：路由器+以太网交换机+无线AP

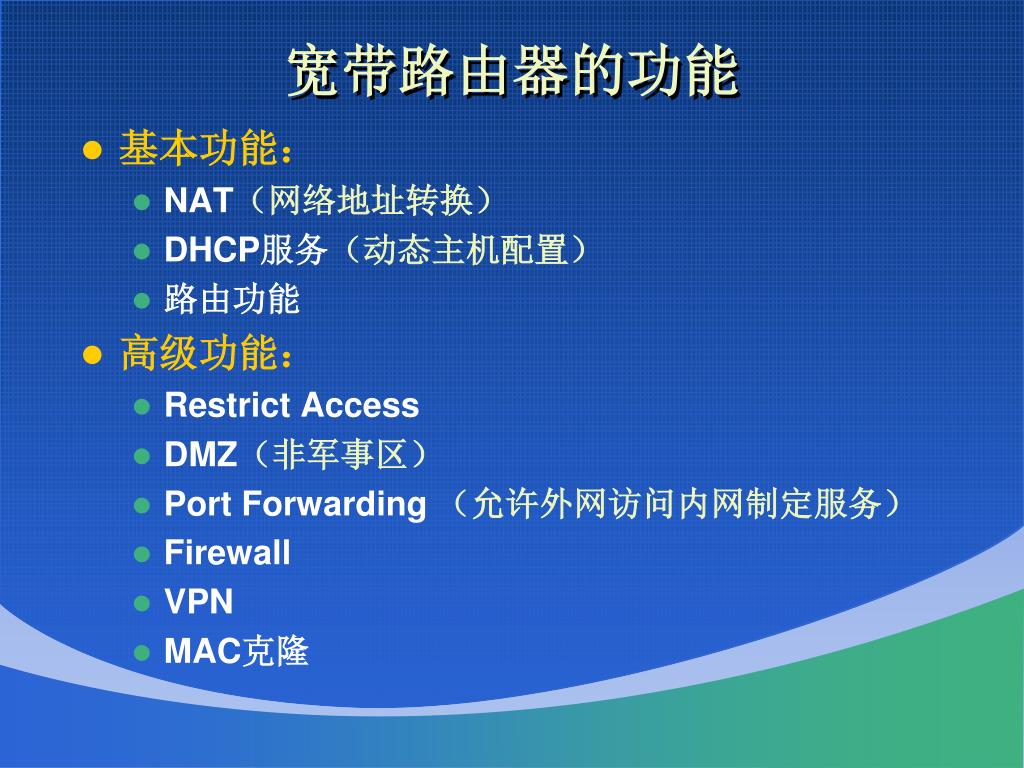

  7. 宽带路由器的功能 • 基本功能： • NAT（网络地址转换） • DHCP服务（动态主机配置） • 路由功能 • 高级功能： • Restrict Access • DMZ（非军事区） • Port Forwarding （允许外网访问内网制定服务） • Firewall • VPN • MAC克隆

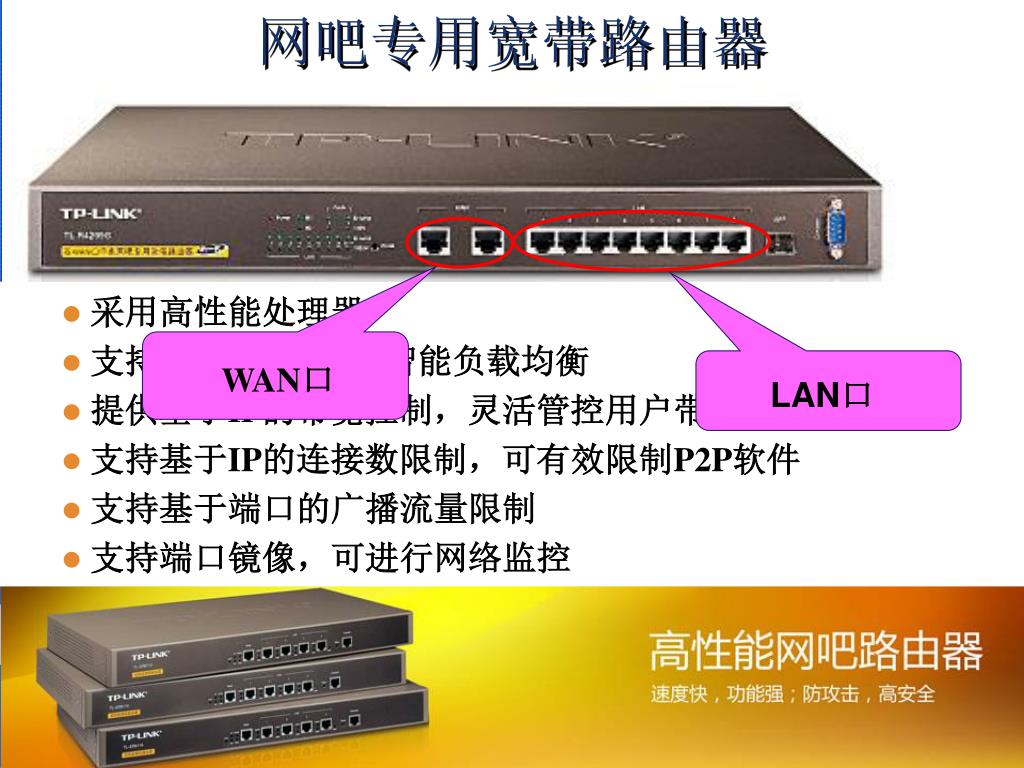

  8. WAN口 LAN口 网吧专用宽带路由器 • 采用高性能处理器 • 支持ISP数据选路、智能负载均衡 • 提供基于IP的带宽控制，灵活管控用户带宽 • 支持基于IP的连接数限制，可有效限制P2P软件 • 支持基于端口的广播流量限制 • 支持端口镜像，可进行网络监控

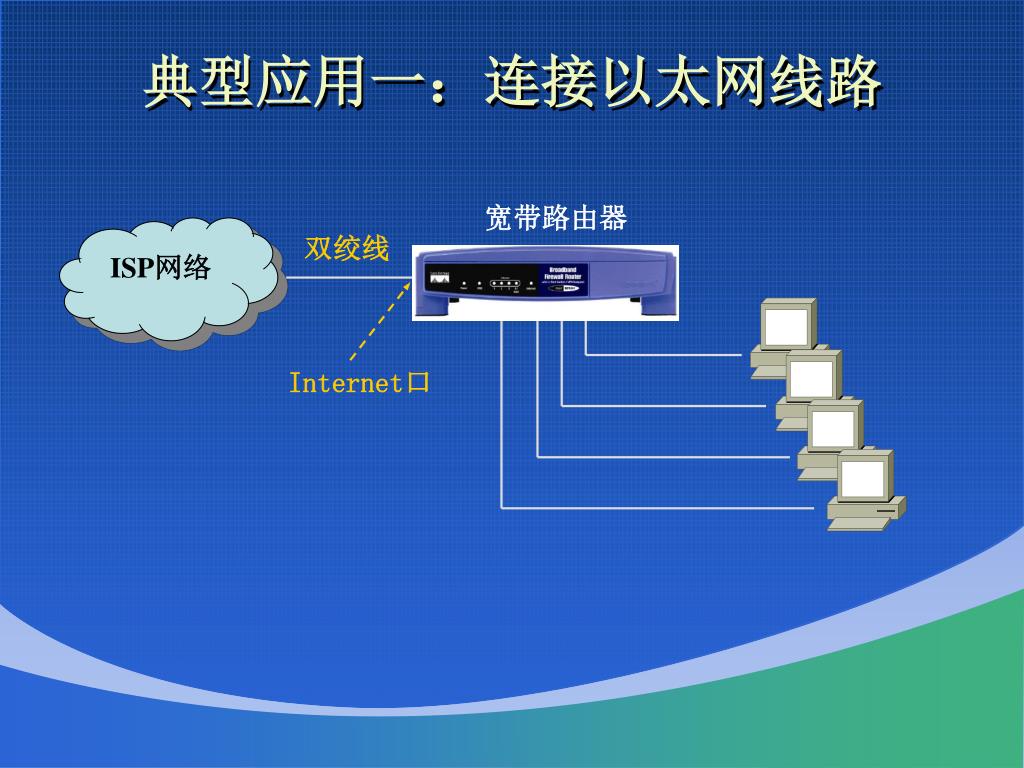

  9. 典型应用一：连接以太网线路 宽带路由器 ISP网络 双绞线 Internet口

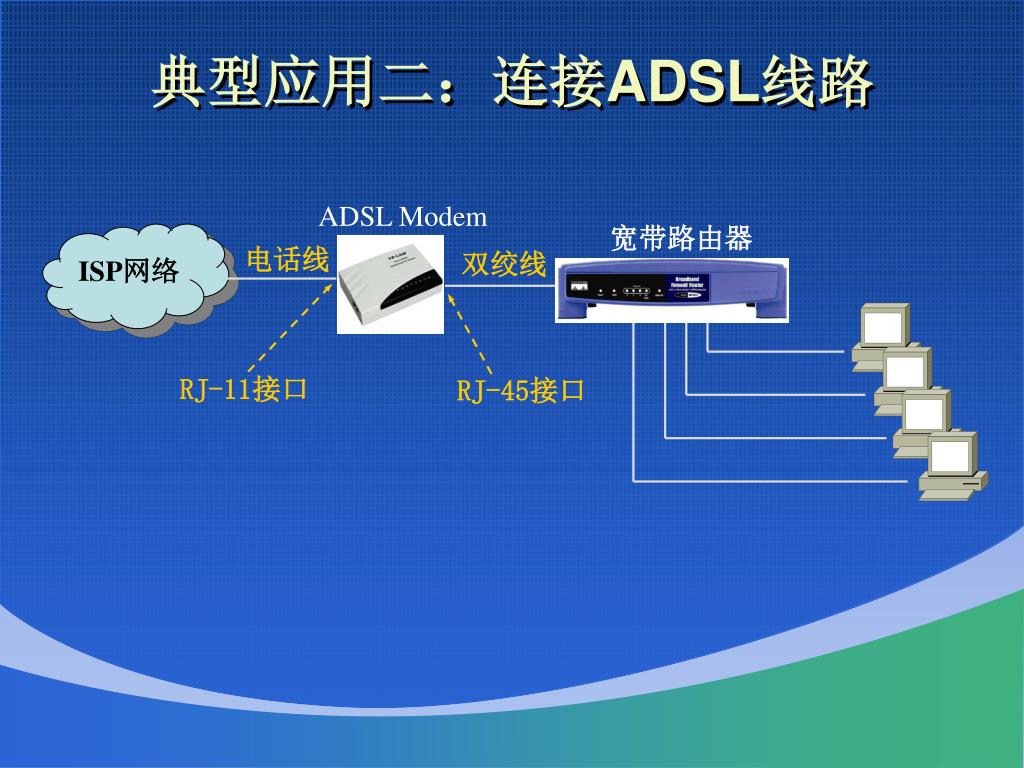

  10. 典型应用二：连接ADSL线路 ADSL Modem 宽带路由器 ISP网络 电话线 双绞线 RJ-11接口 RJ-45接口

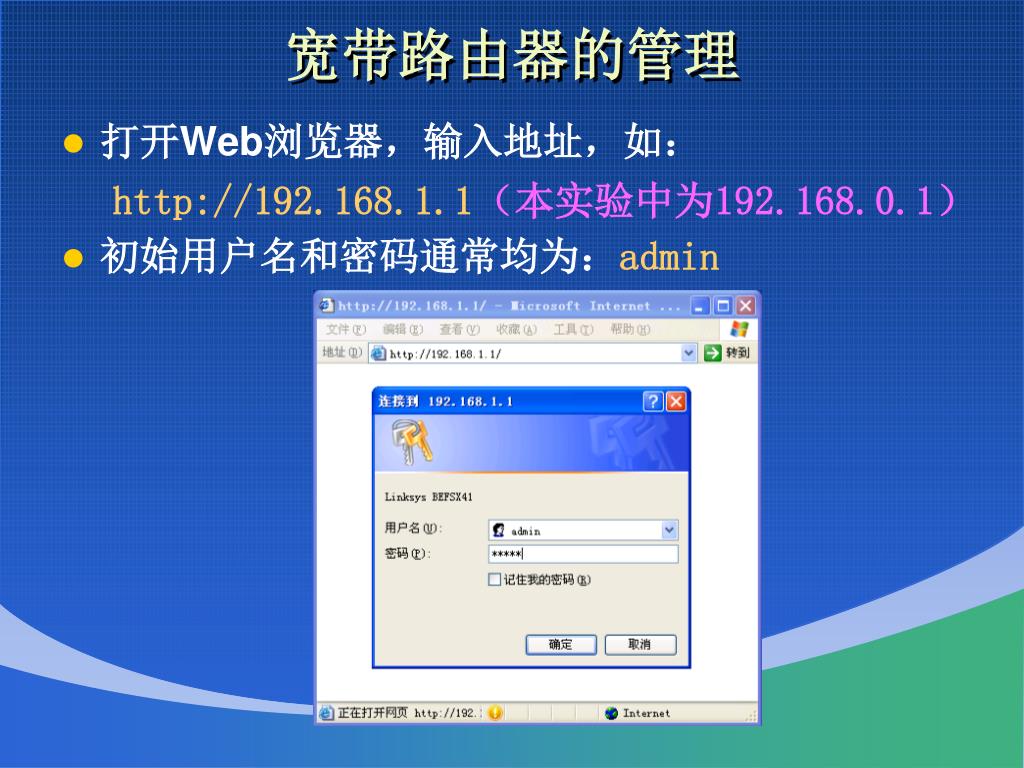

  11. 宽带路由器的管理 • 打开Web浏览器，输入地址，如： http://192.168.1.1（本实验中为192.168.0.1） • 初始用户名和密码通常均为：admin

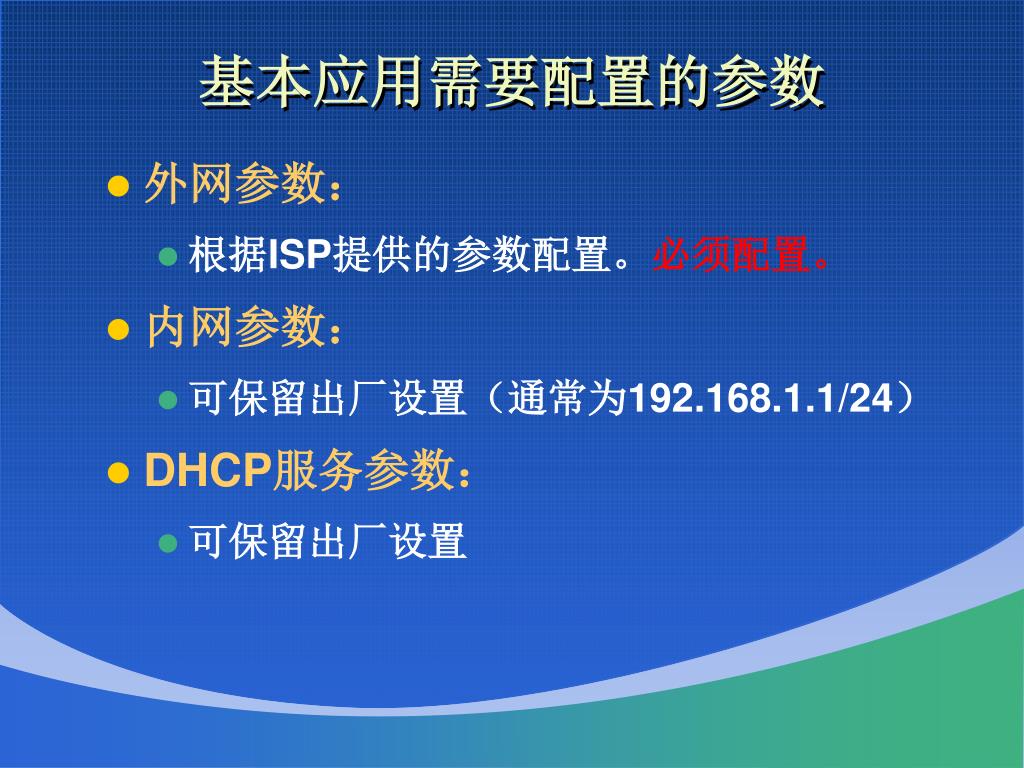

  12. 基本应用需要配置的参数 • 外网参数： • 根据ISP提供的参数配置。必须配置。 • 内网参数： • 可保留出厂设置（通常为192.168.1.1/24） • DHCP服务参数： • 可保留出厂设置

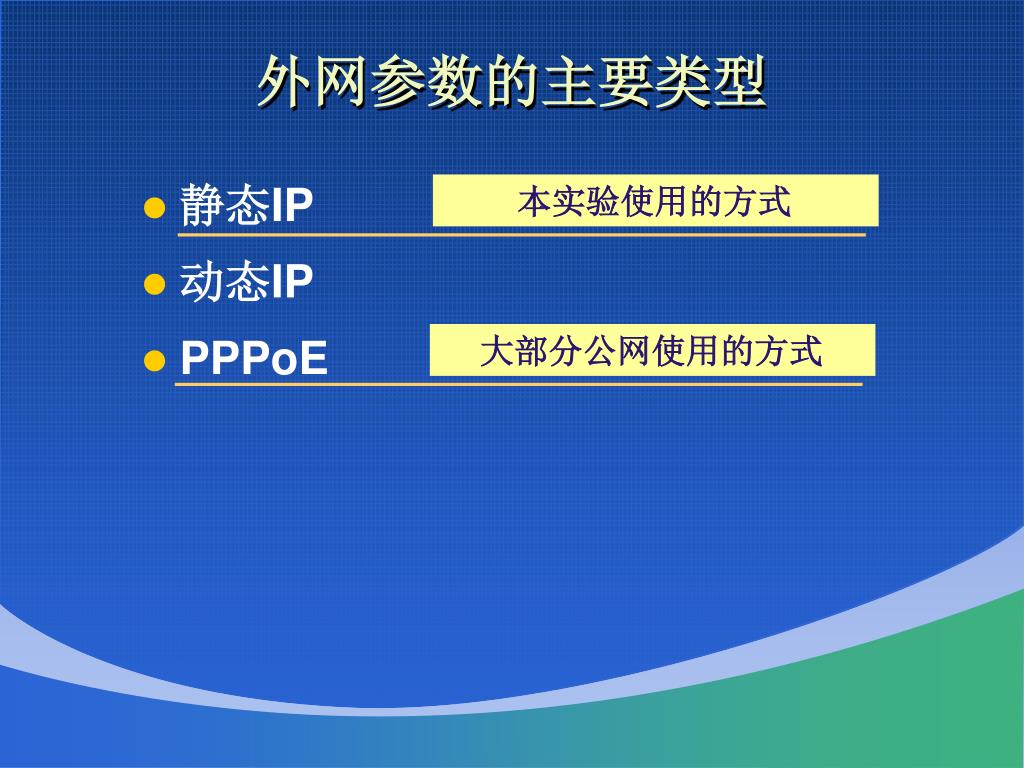

  13. 大部分公网使用的方式 本实验使用的方式 外网参数的主要类型 • 静态IP • 动态IP • PPPoE

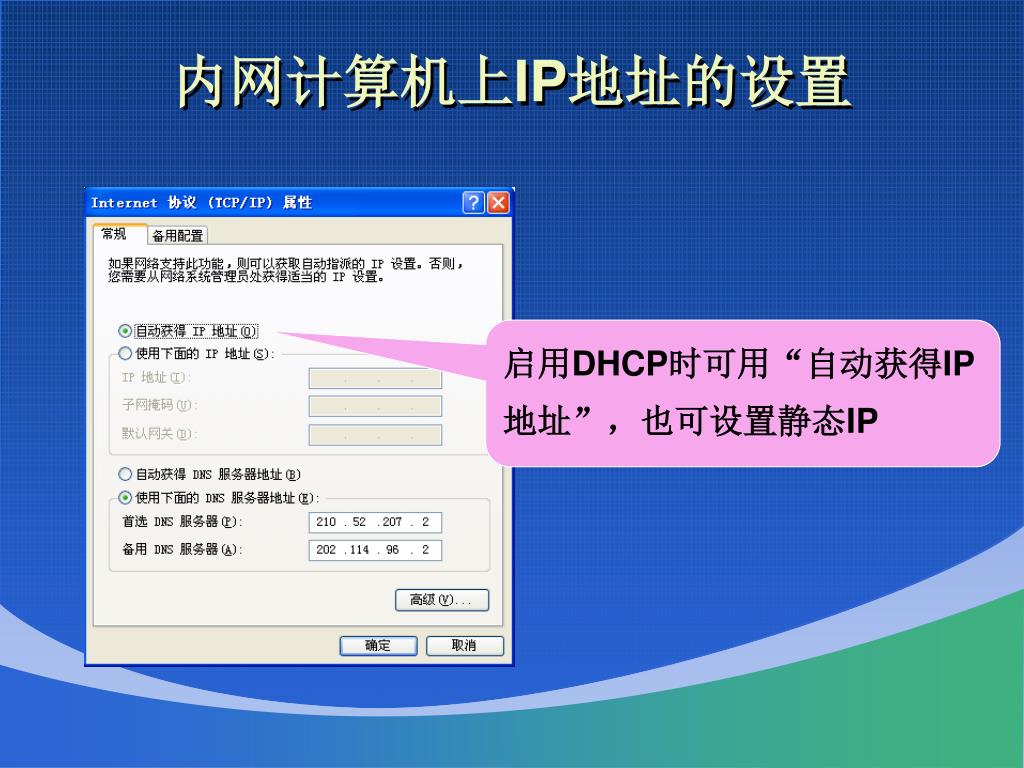

  14. 内网计算机上IP地址的设置 启用DHCP时可用“自动获得IP地址”，也可设置静态IP

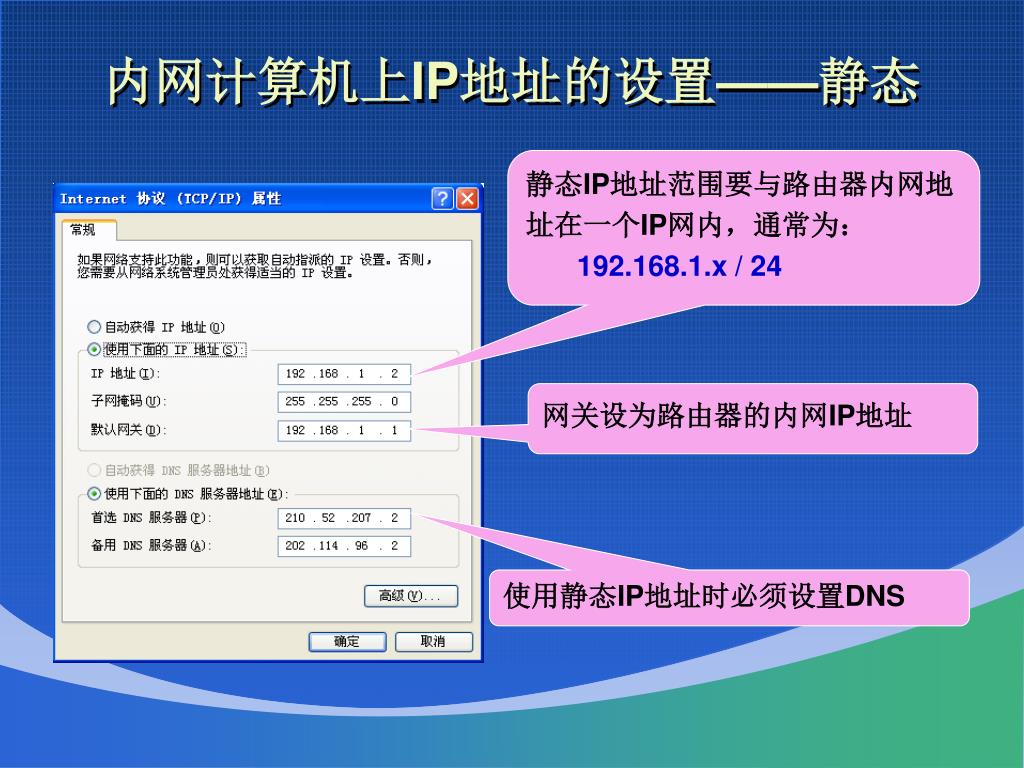

  15. 内网计算机上IP地址的设置——静态 • 静态IP地址范围要与路由器内网地址在一个IP网内，通常为： • 192.168.1.x / 24 网关设为路由器的内网IP地址 使用静态IP地址时必须设置DNS

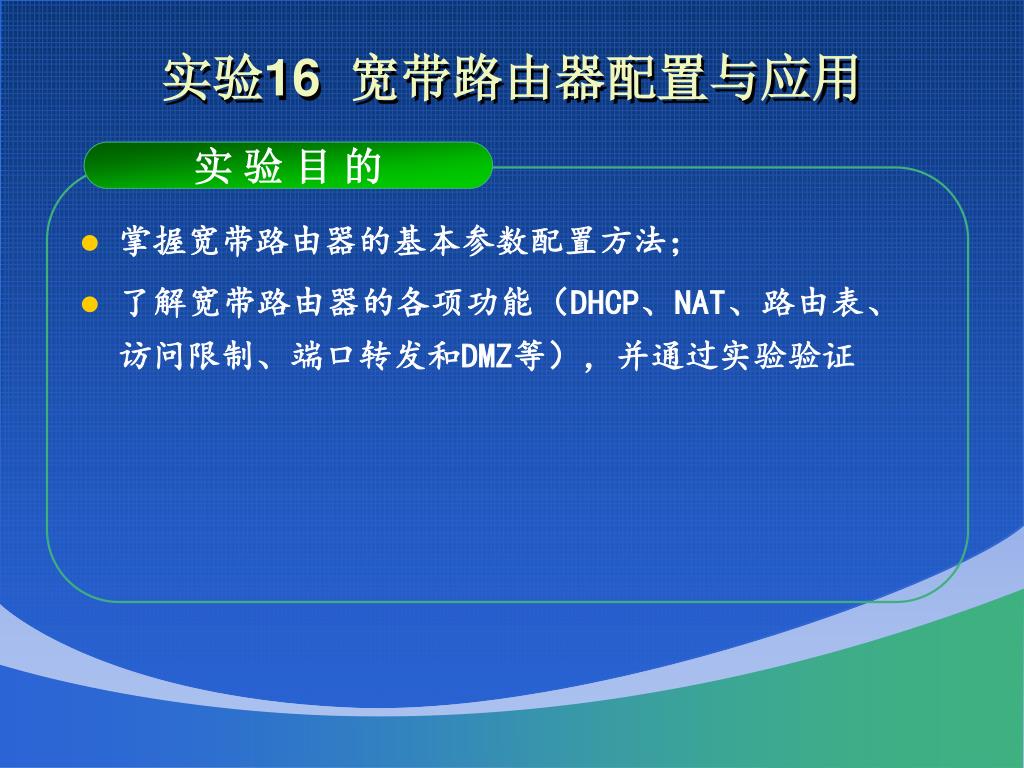

  16. 实验16 宽带路由器配置与应用 实 验 目 的 • 掌握宽带路由器的基本参数配置方法； • 了解宽带路由器的各项功能（DHCP、NAT、路由表、访问限制、端口转发和DMZ等），并通过实验验证

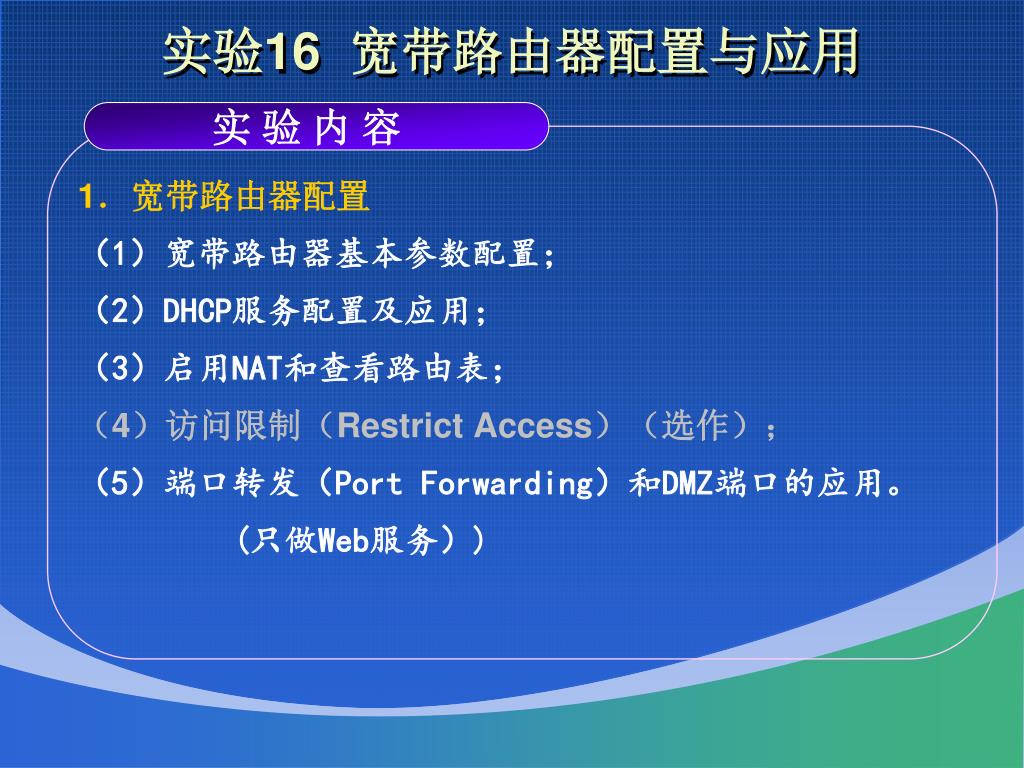

  17. 实验16 宽带路由器配置与应用 实 验 内 容 1．宽带路由器配置 （1）宽带路由器基本参数配置； （2）DHCP服务配置及应用； （3）启用NAT和查看路由表； （4）访问限制（Restrict Access）（选作）； （5）端口转发（Port Forwarding）和DMZ端口的应用。 (只做Web服务）)

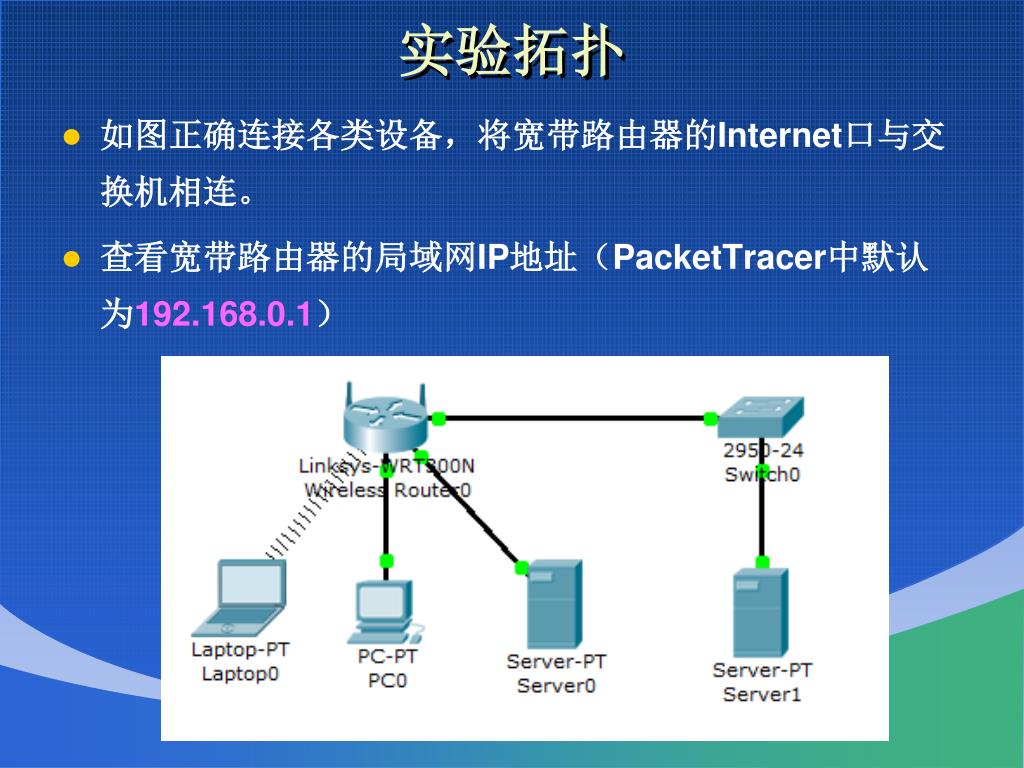

  18. 实验拓扑 • 如图正确连接各类设备，将宽带路由器的Internet口与交换机相连。 • 查看宽带路由器的局域网IP地址（PacketTracer中默认为192.168.0.1）

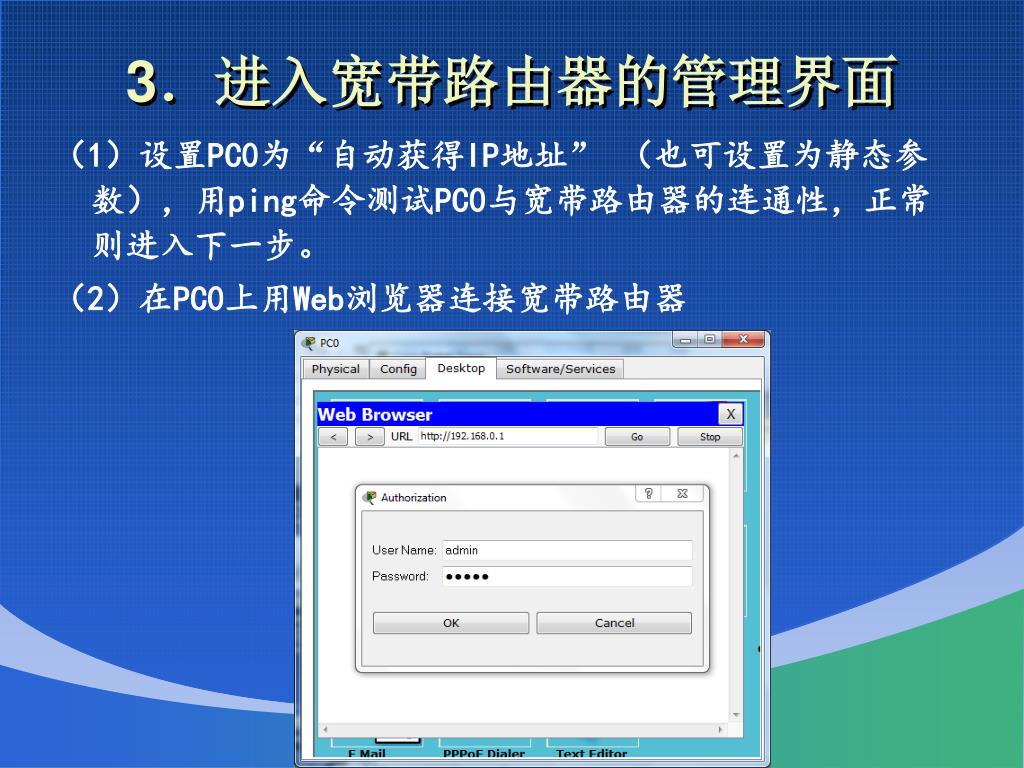

  19. 3．进入宽带路由器的管理界面 （1）设置PC0为“自动获得IP地址” （也可设置为静态参数），用ping命令测试PC0与宽带路由器的连通性，正常则进入下一步。 （2）在PC0上用Web浏览器连接宽带路由器

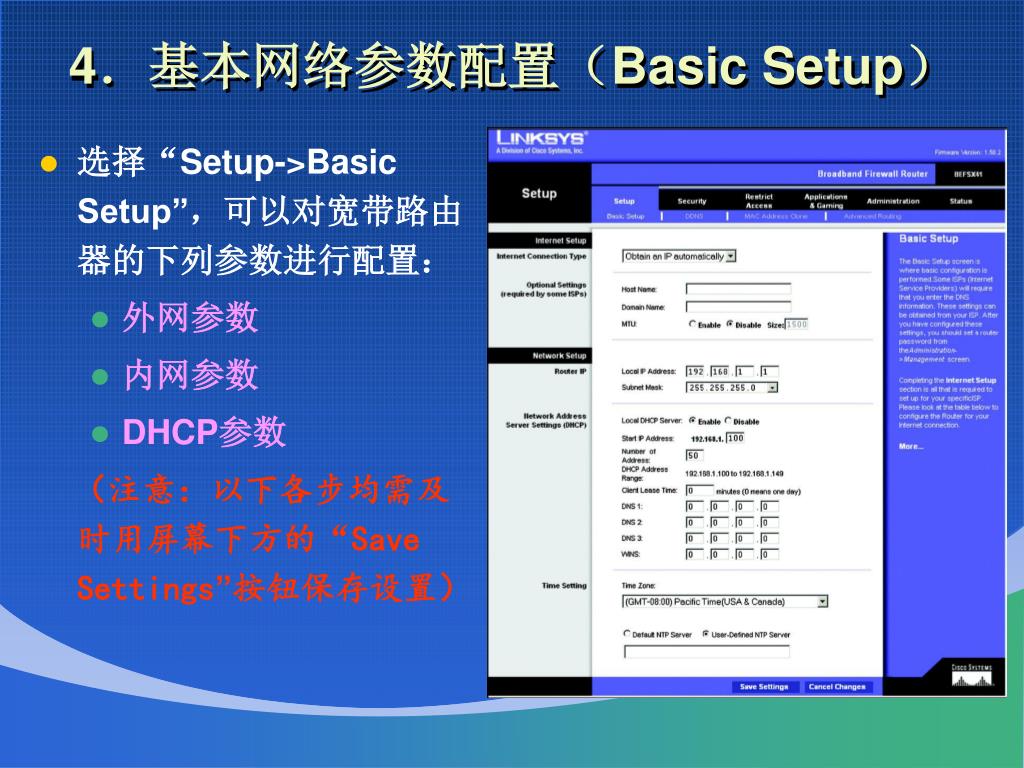

  20. 4．基本网络参数配置（Basic Setup） • 选择“Setup->Basic Setup”，可以对宽带路由器的下列参数进行配置： • 外网参数 • 内网参数 • DHCP参数 （注意：以下各步均需及时用屏幕下方的“Save Settings”按钮保存设置）

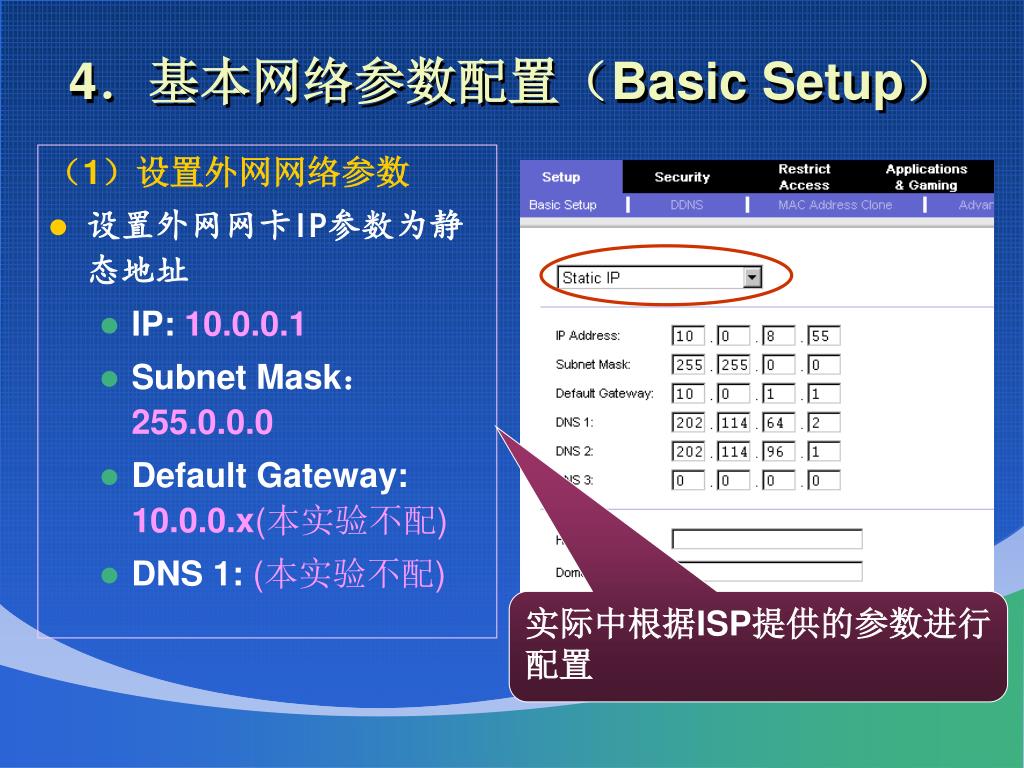

  21. 4．基本网络参数配置（Basic Setup） （1）设置外网网络参数 • 设置外网网卡IP参数为静态地址 • IP: 10.0.0.1 • Subnet Mask：255.0.0.0 • Default Gateway: 10.0.0.x(本实验不配) • DNS 1: (本实验不配) 实际中根据ISP提供的参数进行配置

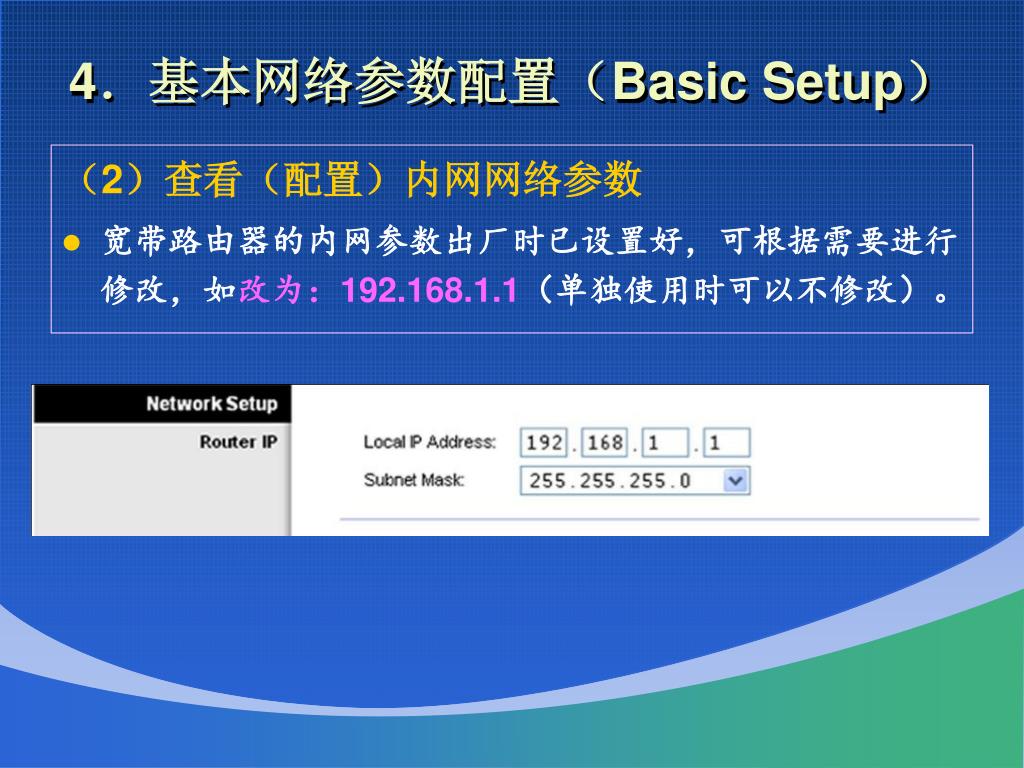

  22. 4．基本网络参数配置（Basic Setup） （2）查看（配置）内网网络参数 • 宽带路由器的内网参数出厂时已设置好，可根据需要进行修改，如改为：192.168.1.1（单独使用时可以不修改）。

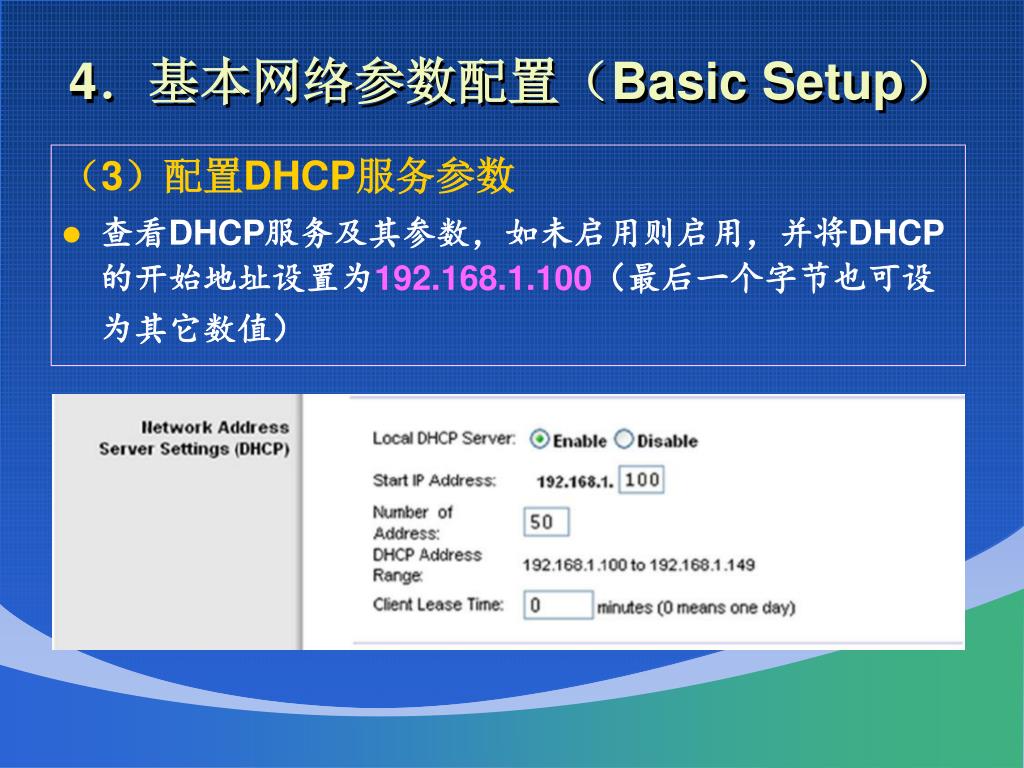

  23. 4．基本网络参数配置（Basic Setup） （3）配置DHCP服务参数 • 查看DHCP服务及其参数，如未启用则启用，并将DHCP的开始地址设置为192.168.1.100（最后一个字节也可设为其它数值）

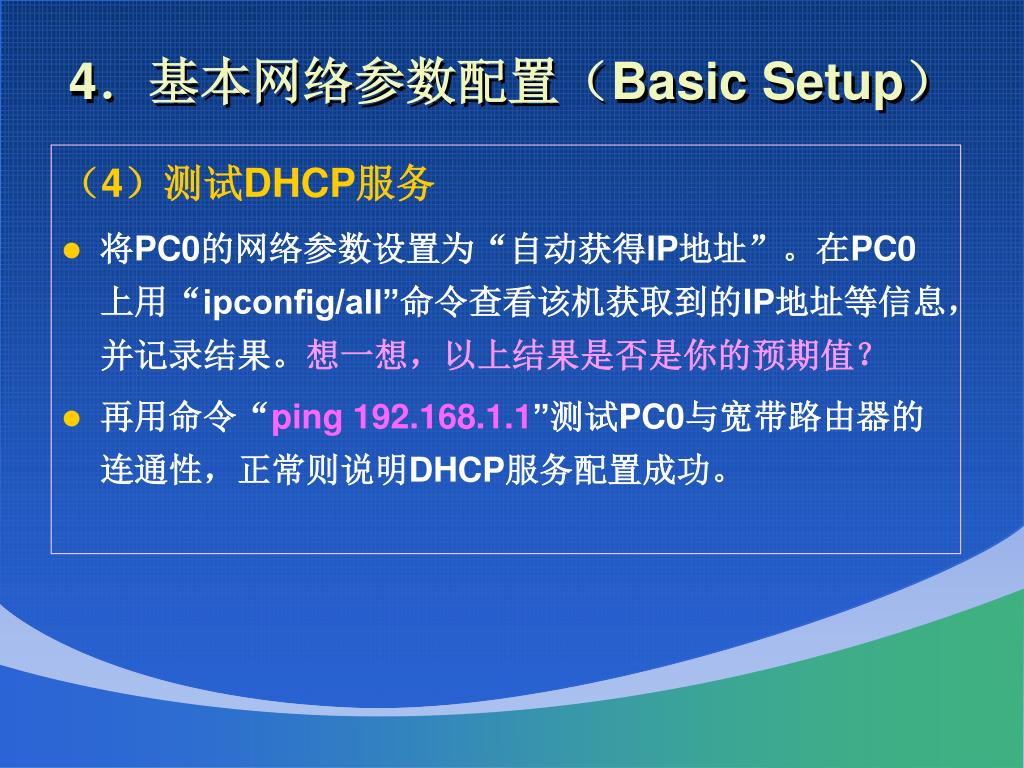

  24. 4．基本网络参数配置（Basic Setup） （4）测试DHCP服务 • 将PC0的网络参数设置为“自动获得IP地址”。在PC0上用“ipconfig/all”命令查看该机获取到的IP地址等信息，并记录结果。想一想，以上结果是否是你的预期值？ • 再用命令“ping 192.168.1.1”测试PC0与宽带路由器的连通性，正常则说明DHCP服务配置成功。

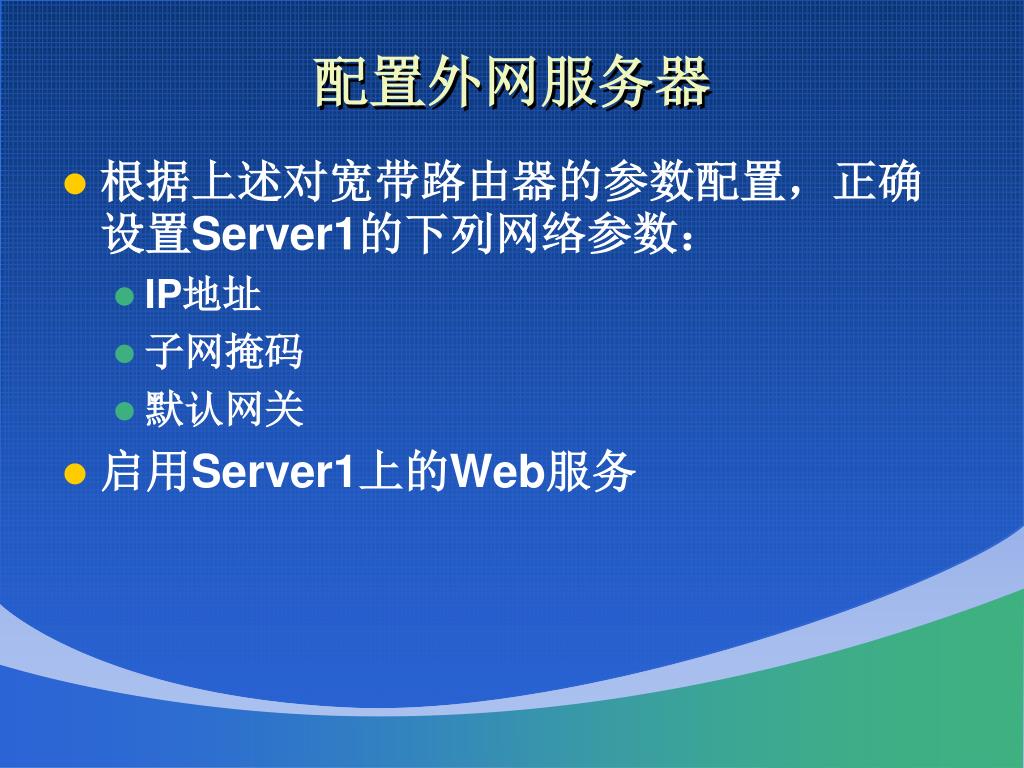

  25. 配置外网服务器 • 根据上述对宽带路由器的参数配置，正确设置Server1的下列网络参数： • IP地址 • 子网掩码 • 默认网关 • 启用Server1上的Web服务

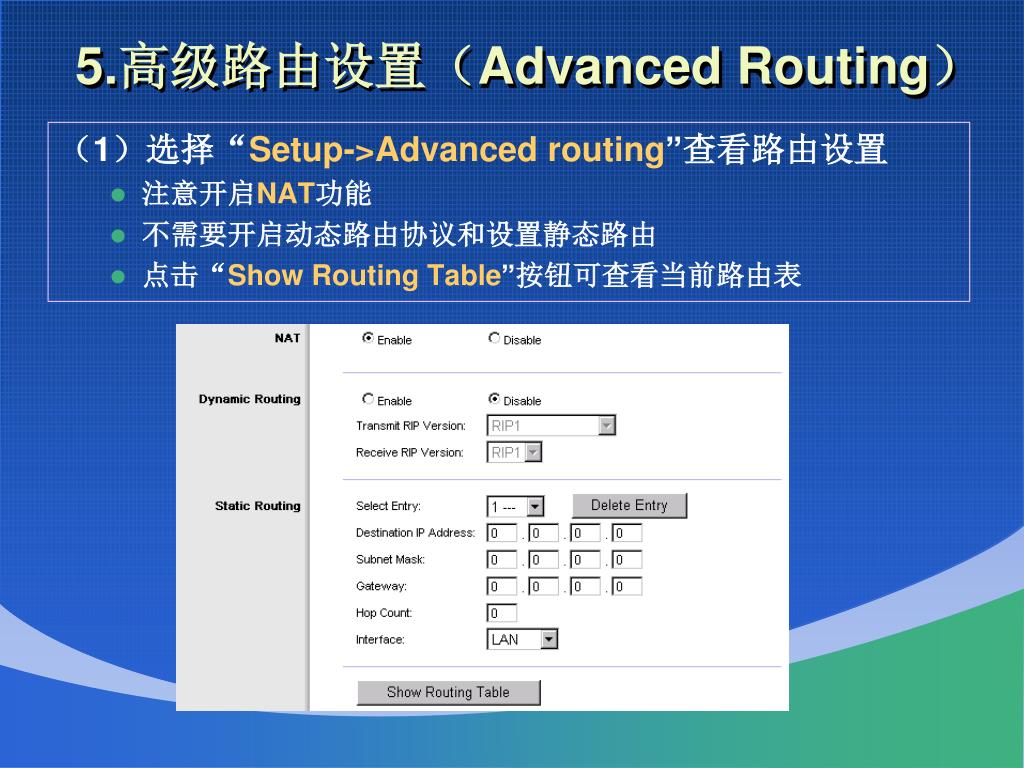

  26. 5.高级路由设置（Advanced Routing） （1）选择“Setup->Advanced routing”查看路由设置 • 注意开启NAT功能 • 不需要开启动态路由协议和设置静态路由 • 点击“Show Routing Table”按钮可查看当前路由表

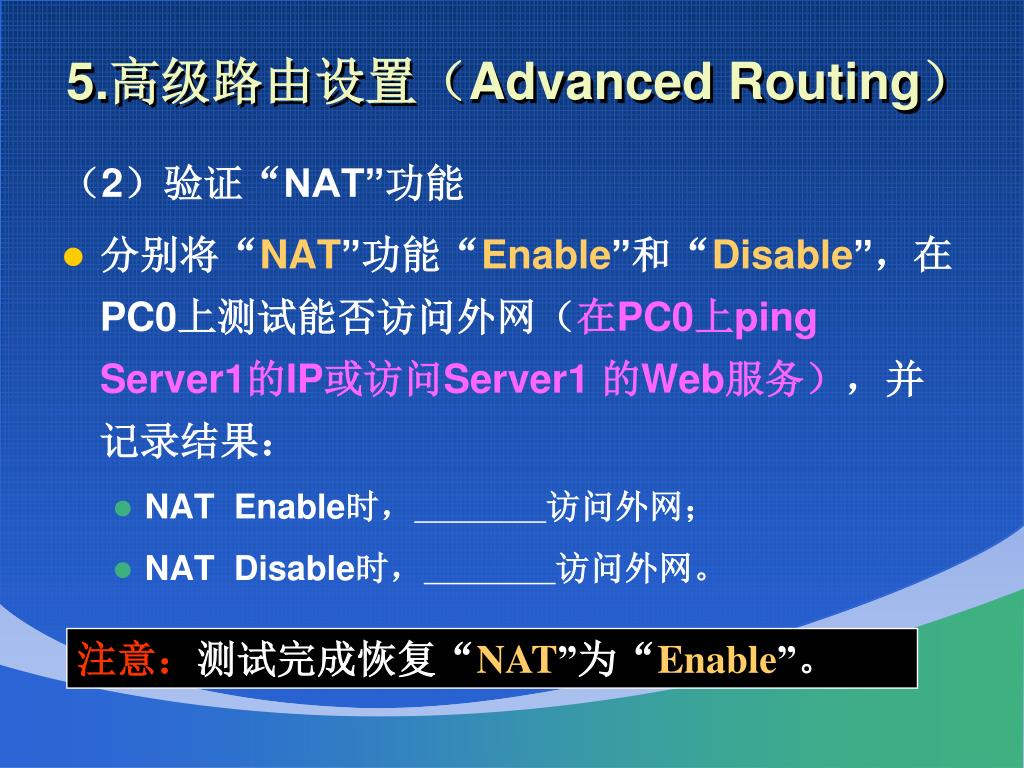

  27. 5.高级路由设置（Advanced Routing） （2）验证“NAT”功能 • 分别将“NAT”功能“Enable”和“Disable”，在PC0上测试能否访问外网（在PC0上ping Server1的IP或访问Server1 的Web服务），并记录结果： • NAT Enable时，访问外网； • NAT Disable时，访问外网。 注意：测试完成恢复“NAT”为“Enable”。

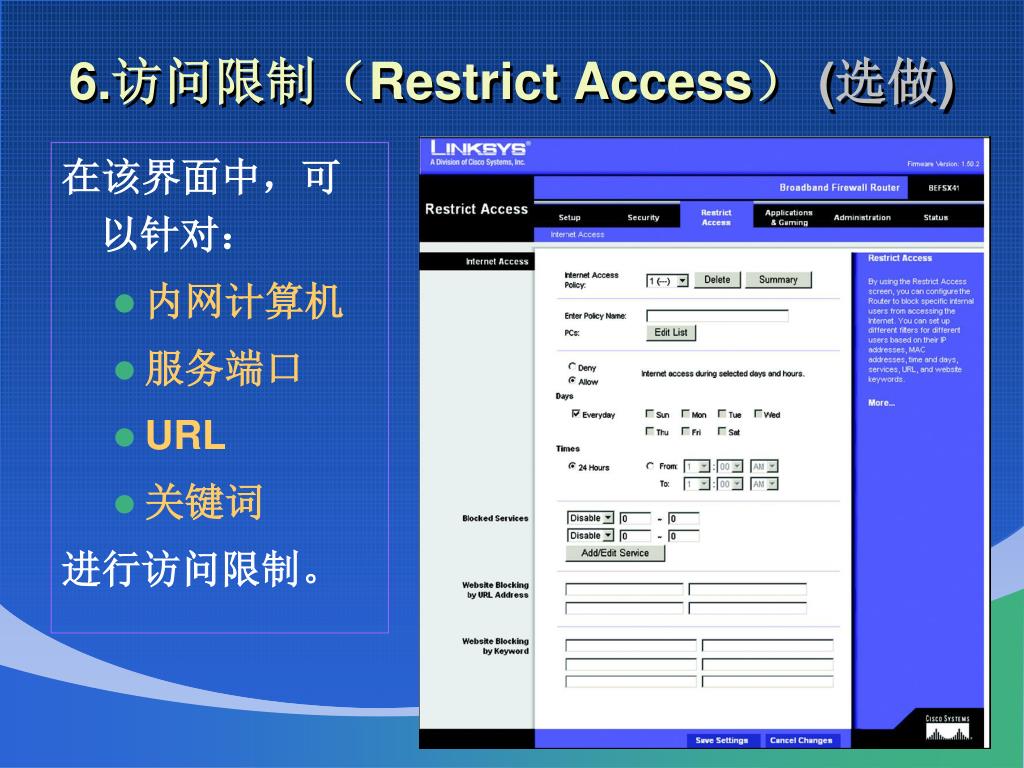

  28. 6.访问限制（Restrict Access） (选做) 在该界面中，可以针对： • 内网计算机 • 服务端口 • URL • 关键词 进行访问限制。

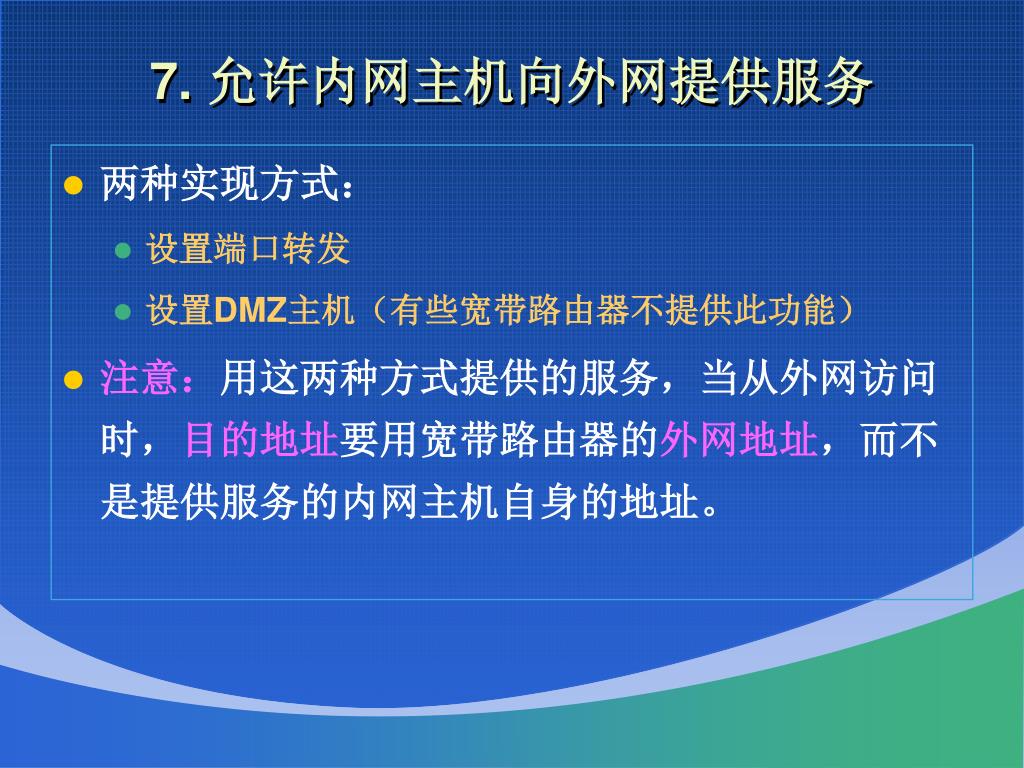

  29. 7. 允许内网主机向外网提供服务 • 两种实现方式： • 设置端口转发 • 设置DMZ主机（有些宽带路由器不提供此功能） • 注意：用这两种方式提供的服务，当从外网访问时，目的地址要用宽带路由器的外网地址，而不是提供服务的内网主机自身的地址。

  30. 7. 允许内网主机向外网提供服务 • 将Server0的IP参数设置为如下静态参数： • IP地址：192.168.1.2 • 子网掩码：255.255.255.0 • 默认网关：192.168.1.1 • 在Server0上配置Web服务，并在内网测试通过（在笔记本上访问Server0上的Web服务成功）。

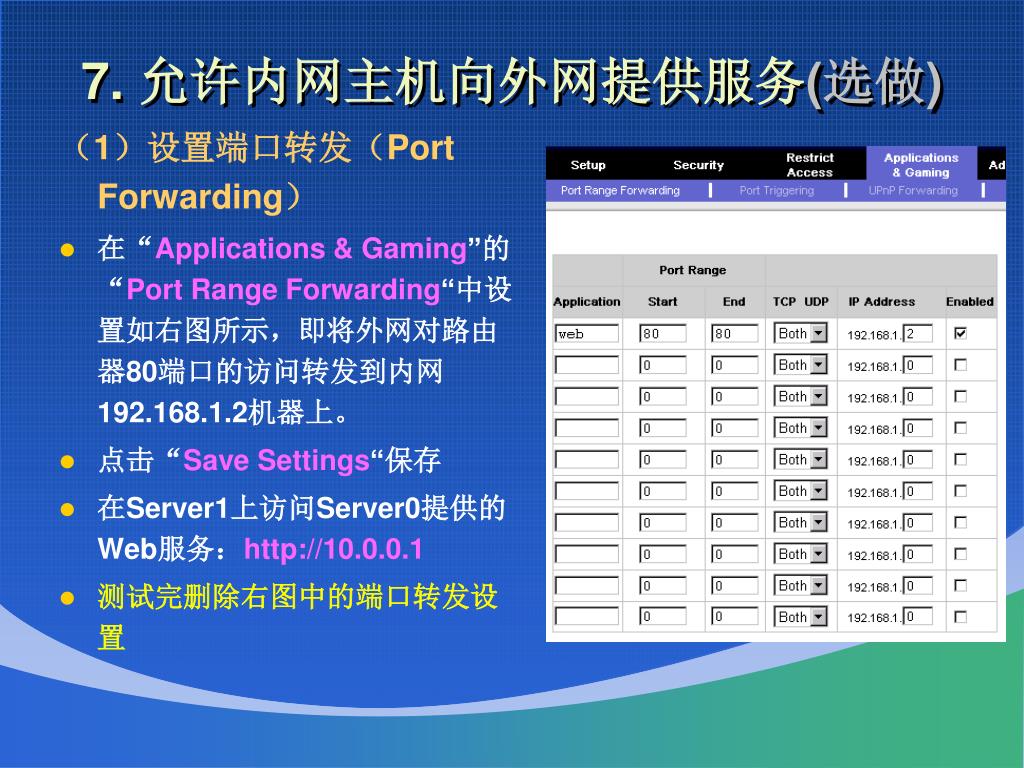

  31. 7. 允许内网主机向外网提供服务(选做) （1）设置端口转发（Port Forwarding） • 在“Applications & Gaming”的“Port Range Forwarding“中设置如右图所示，即将外网对路由器80端口的访问转发到内网192.168.1.2机器上。 • 点击“Save Settings“保存 • 在Server1上访问Server0提供的Web服务：http://10.0.0.1 • 测试完删除右图中的端口转发设置

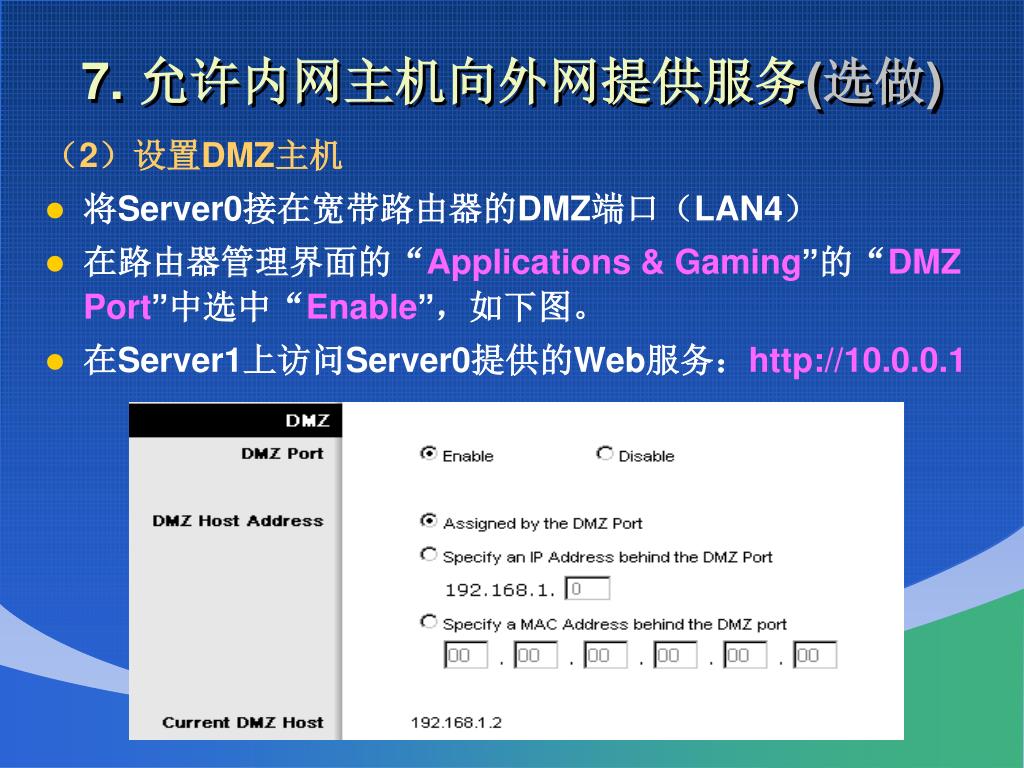

  32. 7. 允许内网主机向外网提供服务(选做) （2）设置DMZ主机 • 将Server0接在宽带路由器的DMZ端口（LAN4） • 在路由器管理界面的“Applications & Gaming”的“DMZ Port”中选中“Enable”，如下图。 • 在Server1上访问Server0提供的Web服务：http://10.0.0.1

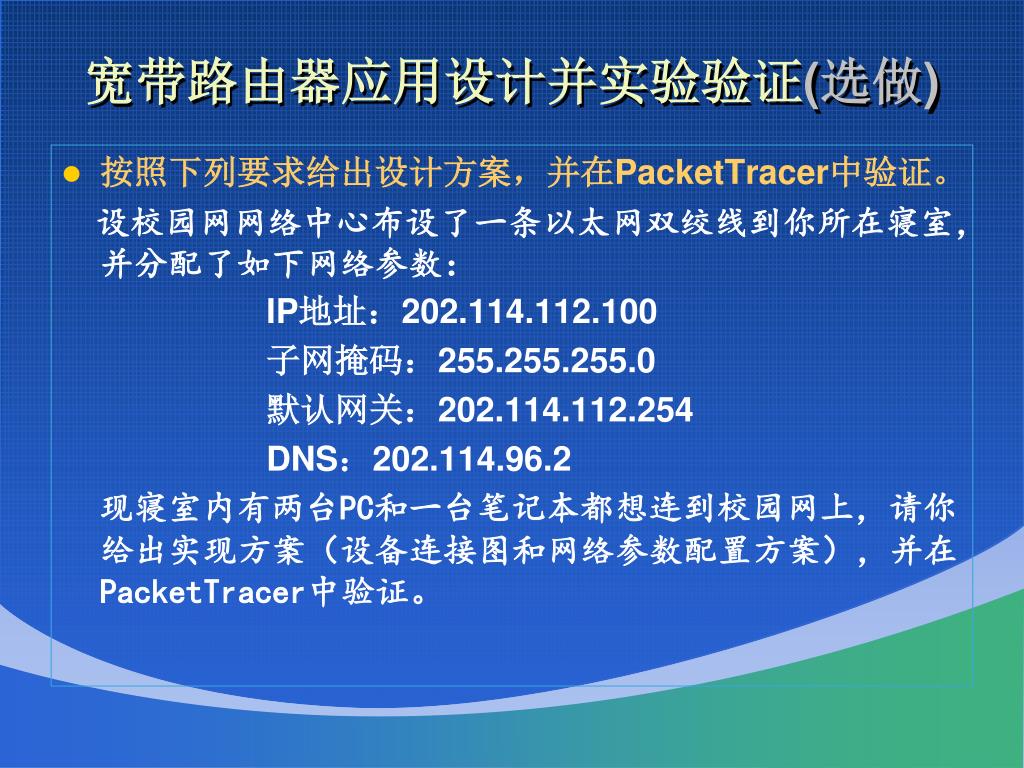

  33. 宽带路由器应用设计并实验验证(选做) • 按照下列要求给出设计方案，并在PacketTracer中验证。 设校园网网络中心布设了一条以太网双绞线到你所在寝室，并分配了如下网络参数： IP地址：202.114.112.100 子网掩码：255.255.255.0 默认网关：202.114.112.254 DNS：202.114.96.2 现寝室内有两台PC和一台笔记本都想连到校园网上，请你给出实现方案（设备连接图和网络参数配置方案），并在PacketTracer中验证。

  34. END
