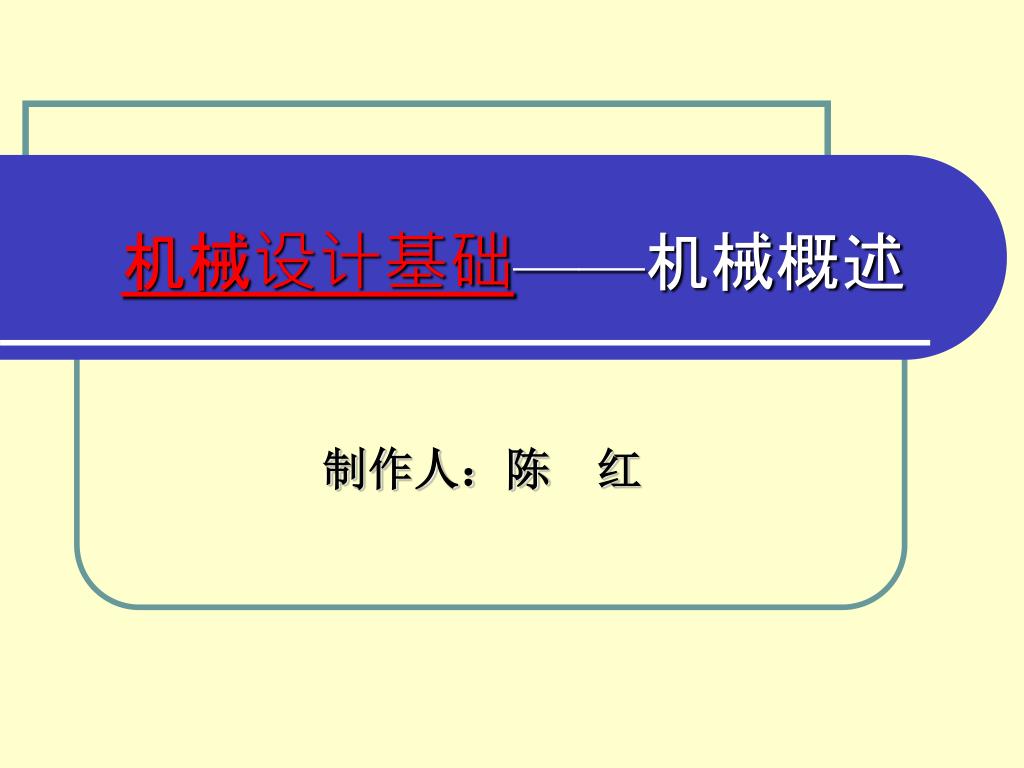

1. 机械设计基础——机械概述 制作人：陈 红

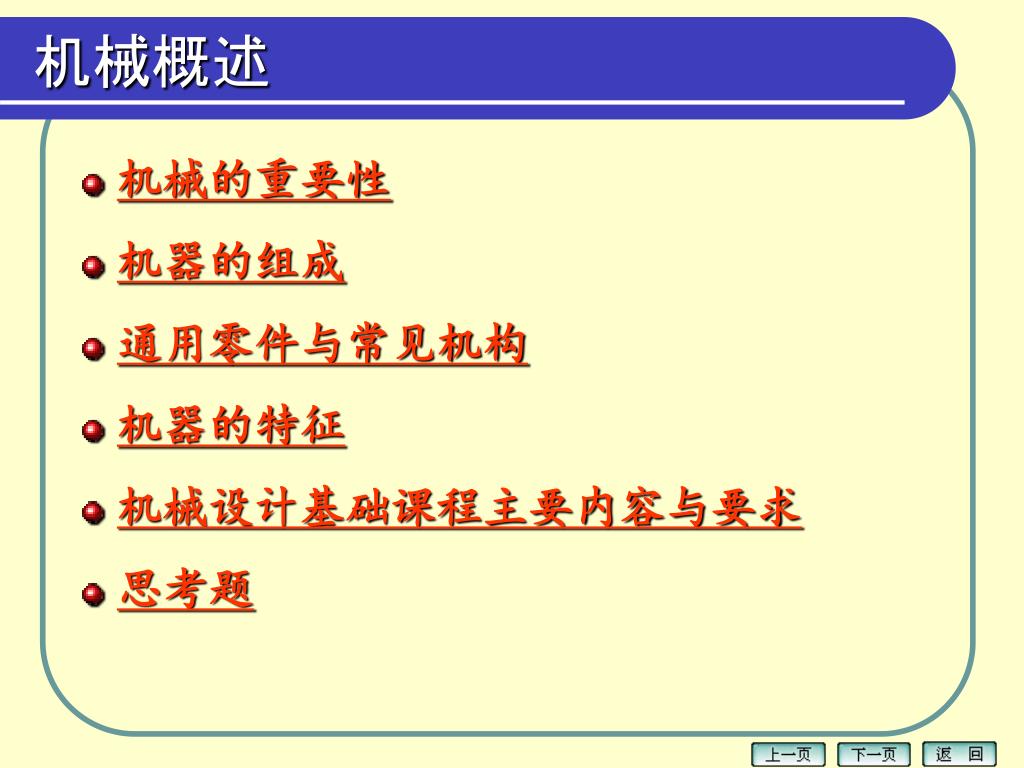

2. 机械概述 • 机械的重要性 • 机器的组成 • 通用零件与常见机构 • 机器的特征 • 机械设计基础课程主要内容与要求 • 思考题

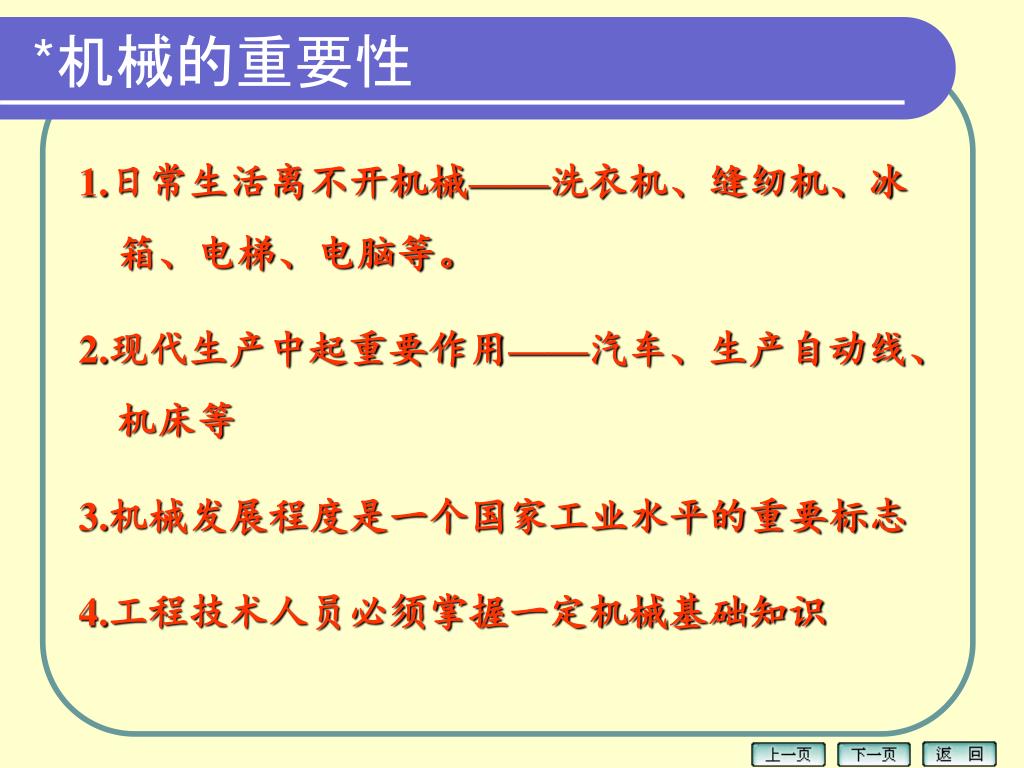

3. *机械的重要性 1.日常生活离不开机械——洗衣机、缝纫机、冰箱、电梯、电脑等。 2.现代生产中起重要作用——汽车、生产自动线、机床等 3.机械发展程度是一个国家工业水平的重要标志 4.工程技术人员必须掌握一定机械基础知识

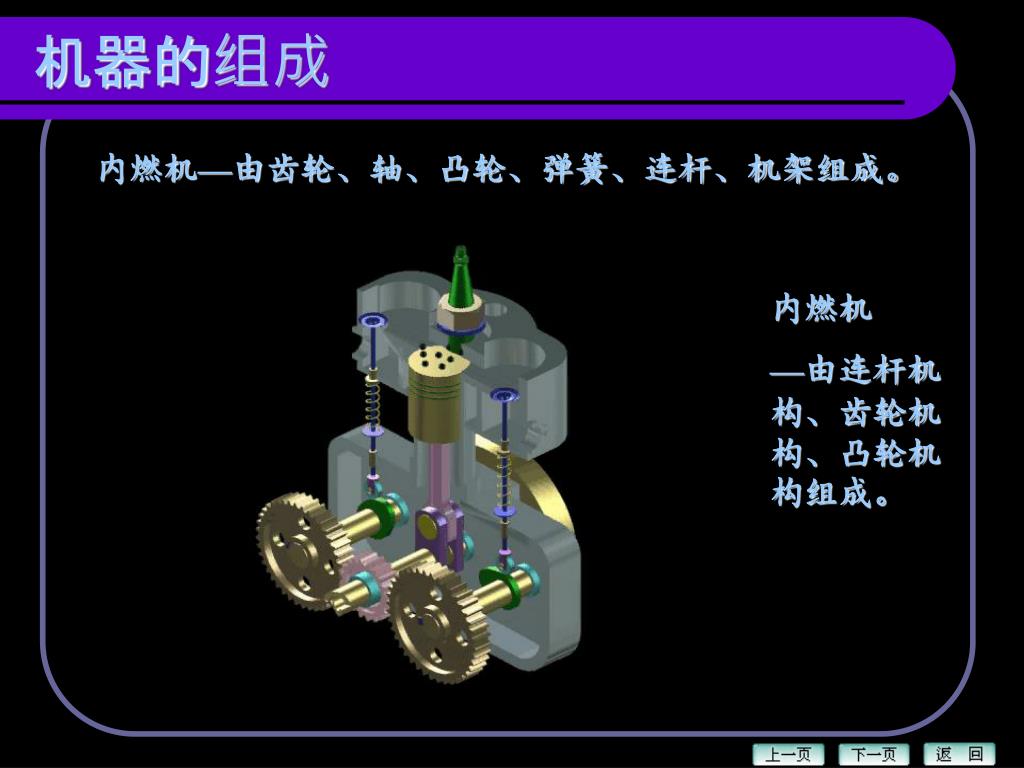

4. 机器的组成 内燃机—由齿轮、轴、凸轮、弹簧、连杆、机架组成。 内燃机 —由连杆机构、齿轮机构、凸轮机构组成。

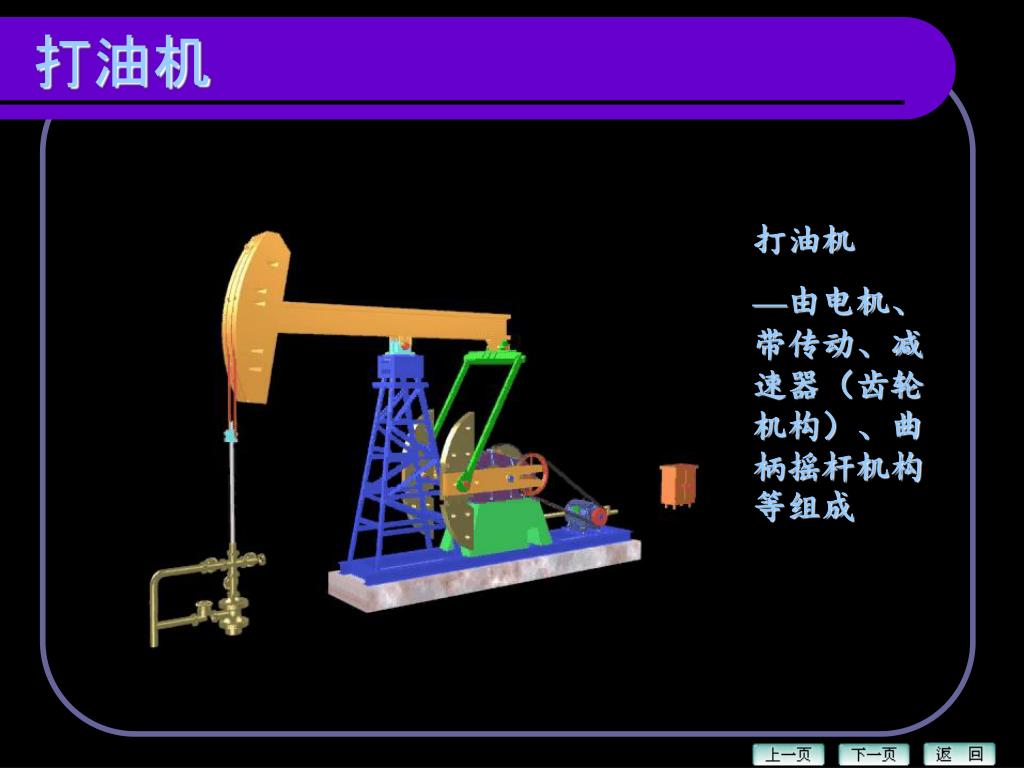

5. 打油机 打油机 —由电机、带传动、减速器（齿轮机构）、曲柄摇杆机构等组成

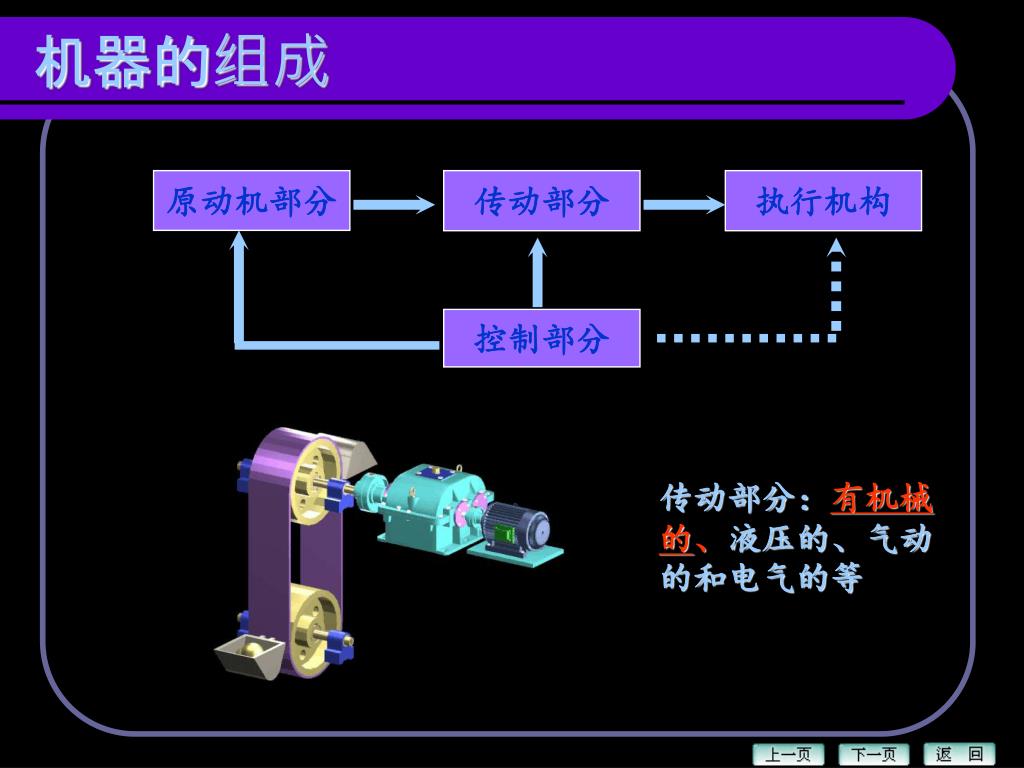

6. 控制部分 机器的组成 原动机部分 传动部分 执行机构 传动部分：有机械的、液压的、气动的和电气的等

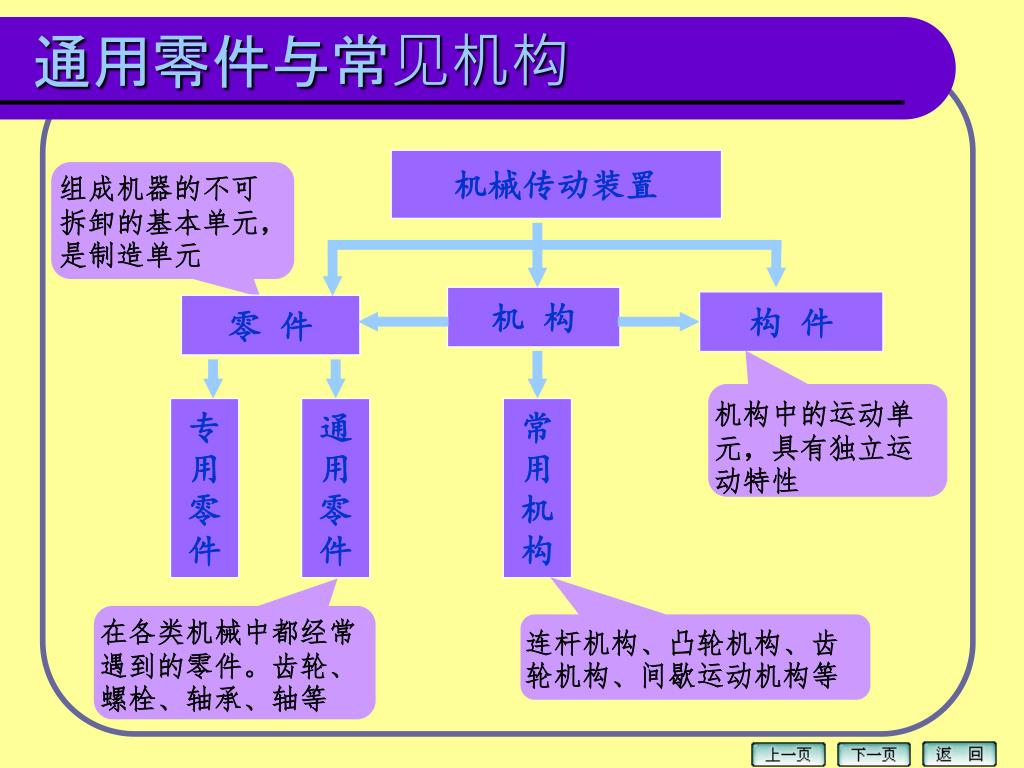

7. 通用零件与常见机构 机械传动装置 组成机器的不可拆卸的基本单元，是制造单元 机 构 构 件 零 件 机构中的运动单元，具有独立运动特性 专 用 零 件 通 用 零 件 常 用 机 构 在各类机械中都经常遇到的零件。齿轮、螺栓、轴承、轴等 连杆机构、凸轮机构、齿轮机构、间歇运动机构等

8. *输送机

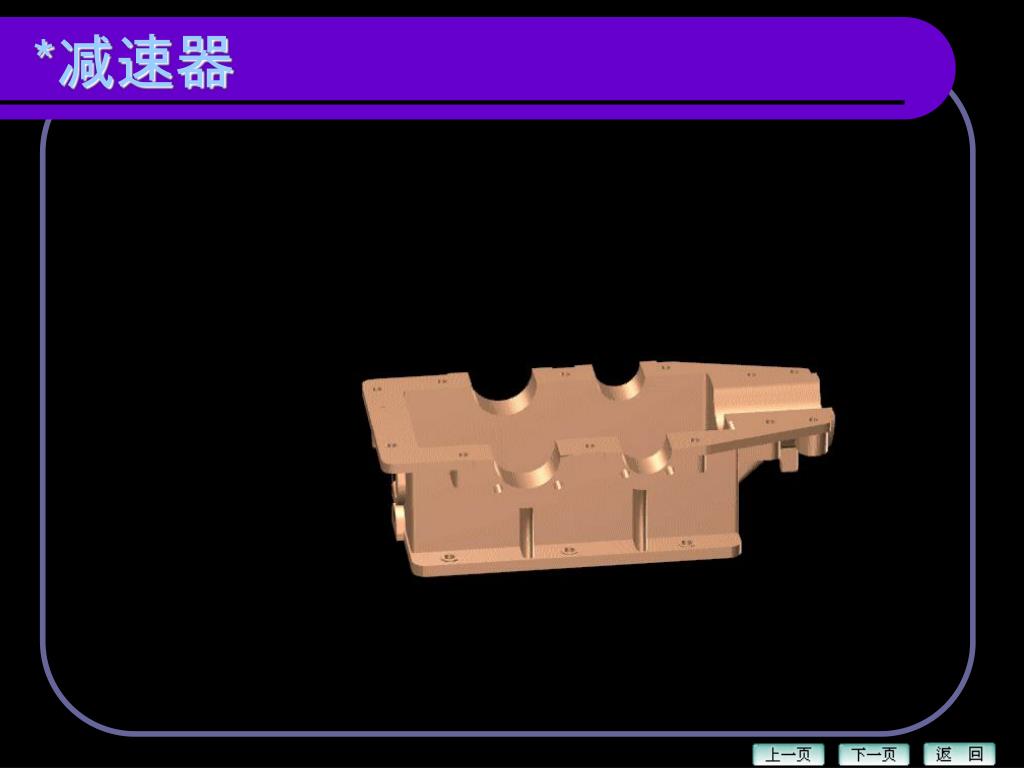

9. *减速器

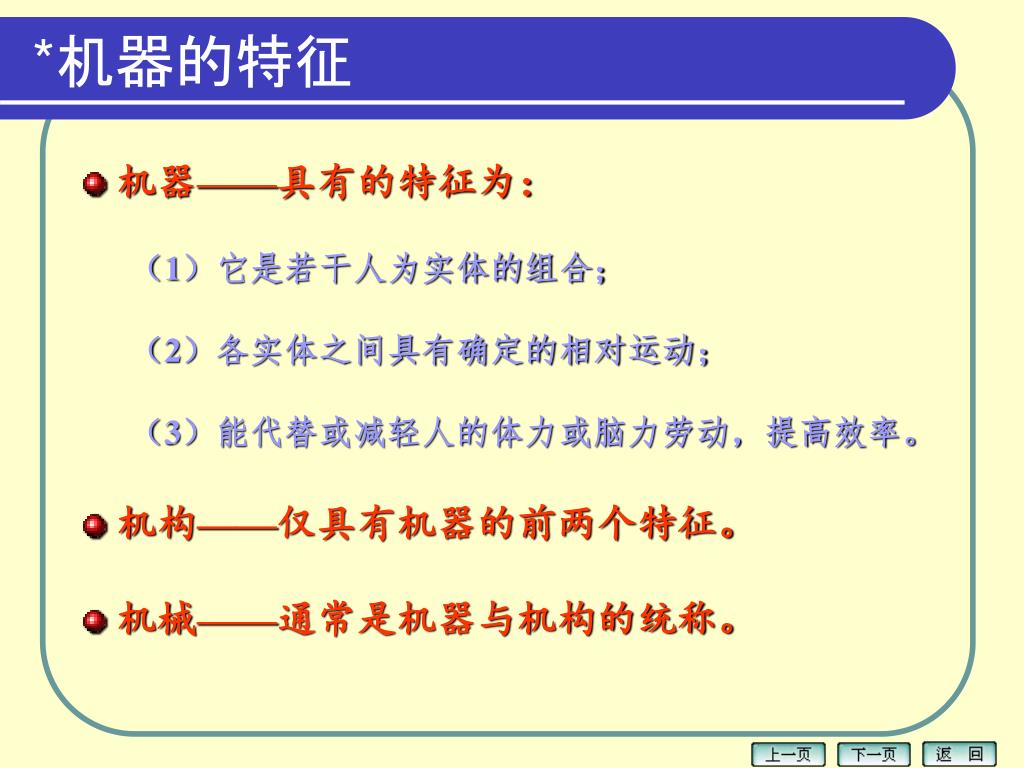

10. *机器的特征 • 机器——具有的特征为： （1）它是若干人为实体的组合； （2）各实体之间具有确定的相对运动； （3）能代替或减轻人的体力或脑力劳动，提高效率。 • 机构——仅具有机器的前两个特征。 • 机械——通常是机器与机构的统称。

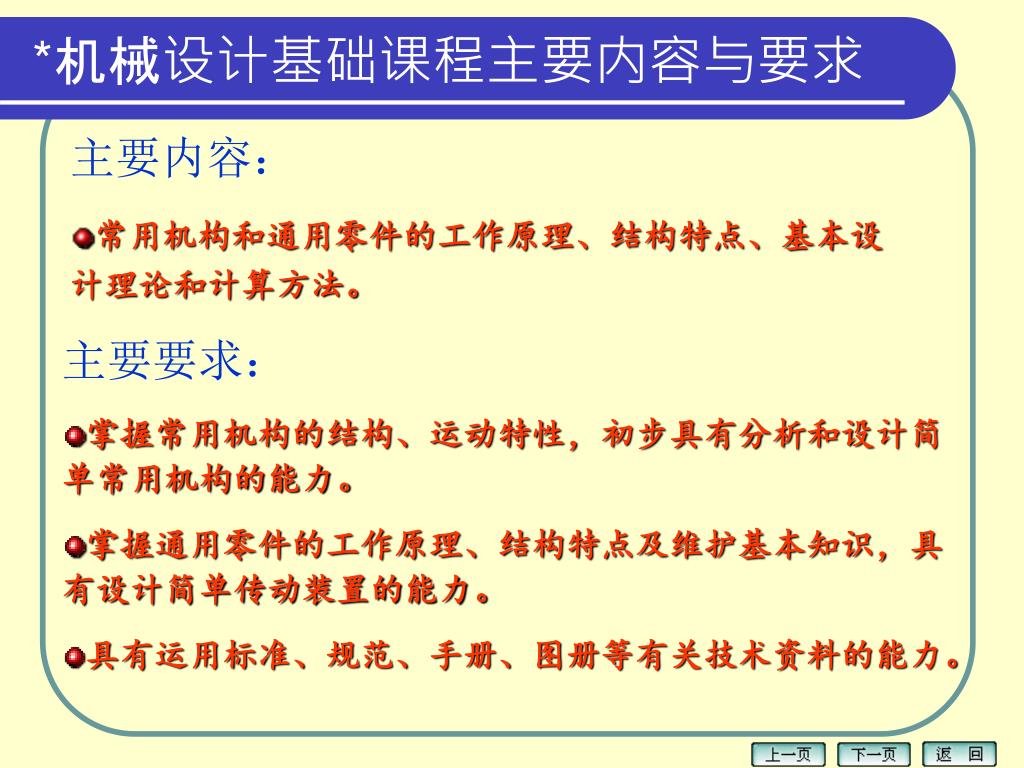

11. *机械设计基础课程主要内容与要求 • 主要内容： • 常用机构和通用零件的工作原理、结构特点、基本设计理论和计算方法。 • 主要要求： • 掌握常用机构的结构、运动特性，初步具有分析和设计简单常用机构的能力。 • 掌握通用零件的工作原理、结构特点及维护基本知识，具有设计简单传动装置的能力。 • 具有运用标准、规范、手册、图册等有关技术资料的能力。

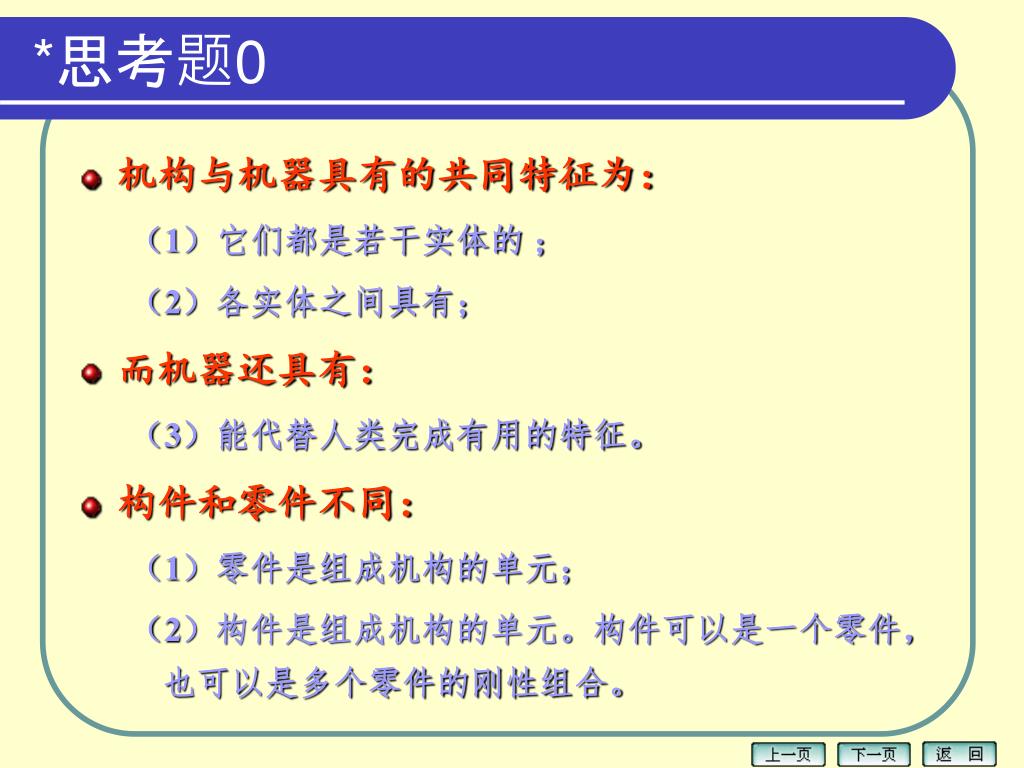

12. *思考题0 • 机构与机器具有的共同特征为： （1）它们都是若干实体的 ； （2）各实体之间具有； • 而机器还具有： （3）能代替人类完成有用的特征。 • 构件和零件不同： （1）零件是组成机构的单元； （2）构件是组成机构的单元。构件可以是一个零件，也可以是多个零件的刚性组合。
