光纤熔接的过程

光纤熔接的过程. 1 、光纤熔接需用到的工具 ( 钳子、剪刀之类的 ). 3 、光纖熔接的准備工作 步驟一：剝光纖加固鋼絲 ( 約剝 1 米長 ). 2. 先将光纤穿过光纤盒. 3 、光纤熔接的准备工作 步骤一：剥约 1 米长光缆，留 20CM 左右钢丝. 步骤二： 2. 步骤三： 3. 步骤四：剥光纤外皮 ( 约剥 1 米长 ). 步骤五：剥光纤 金 属保护层 ( 用小刀轻刻后用纸巾擦去“油” ). 步骤 6 ：轻拆光纤让 保护层断 裂 ( 注：弯曲角 度不 能大于 45 度 ). 步骤 7 ： ( 用剥线钳， 不 要太用 力 以免损伤光纤。 ).

connor-waters
Download Presentation

光纤熔接的过程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 光纤熔接的过程

  2. 1、光纤熔接需用到的工具(钳子、剪刀之类的) 3、光纖熔接的准備工作步驟一：剝光纖加固鋼絲(約剝1米長)

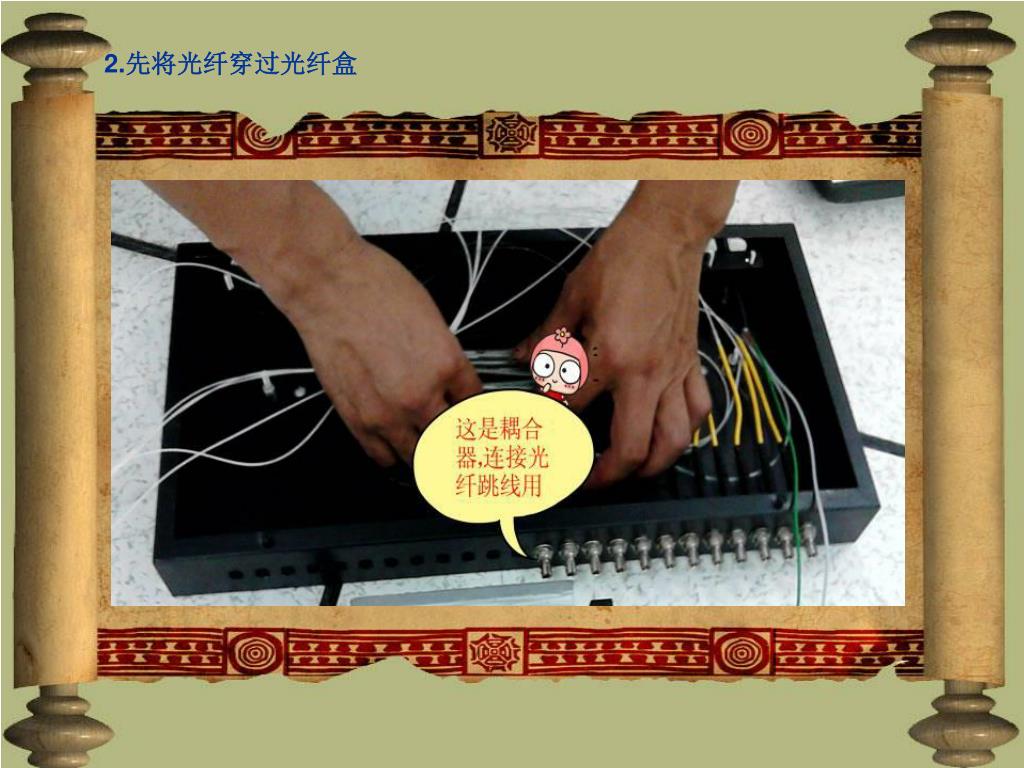

  3. 2.先将光纤穿过光纤盒

  4. 3、光纤熔接的准备工作步骤一：剥约1米长光缆，留20CM左右钢丝3、光纤熔接的准备工作步骤一：剥约1米长光缆，留20CM左右钢丝

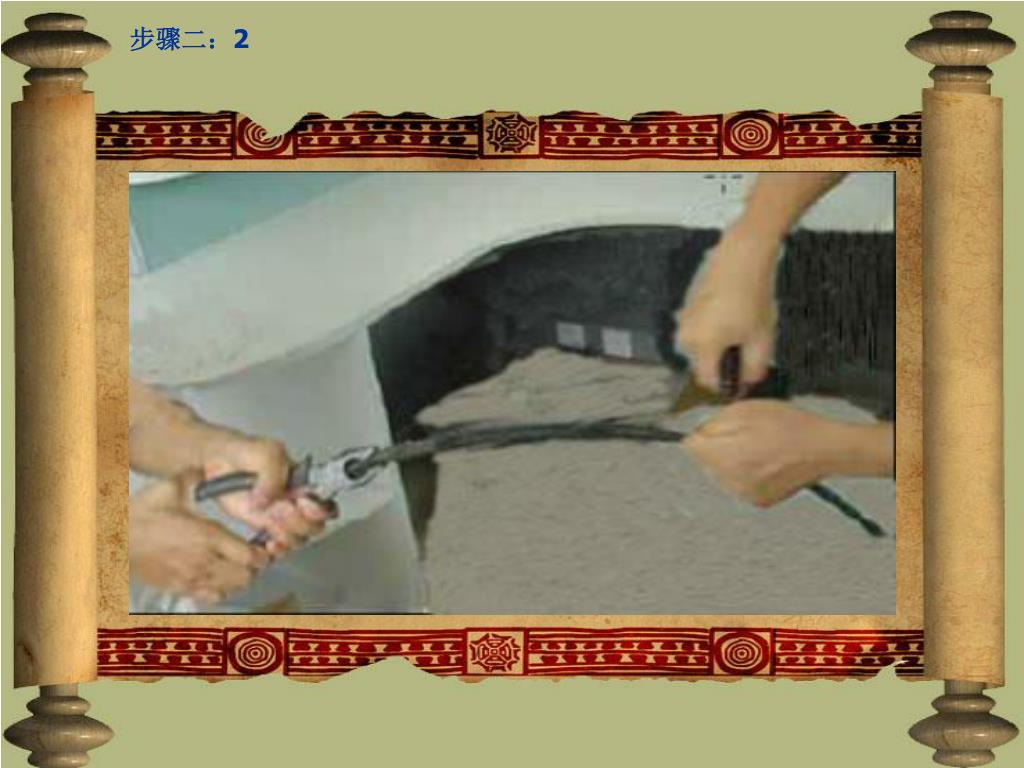

  5. 步骤二：2

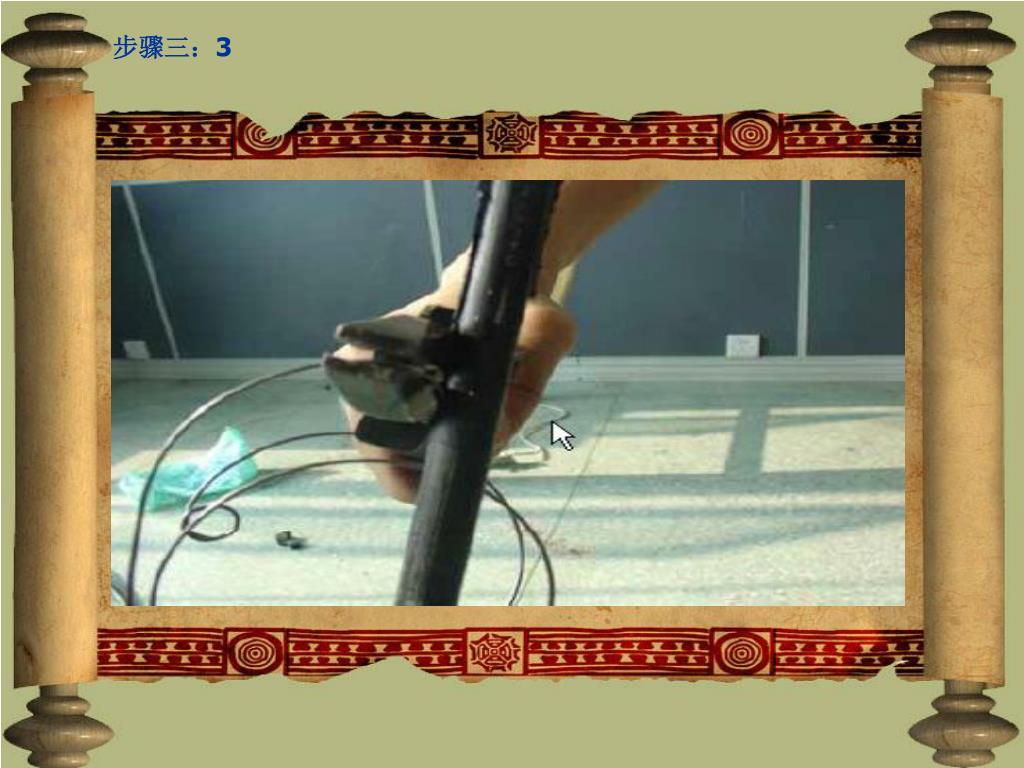

  6. 步骤三：3

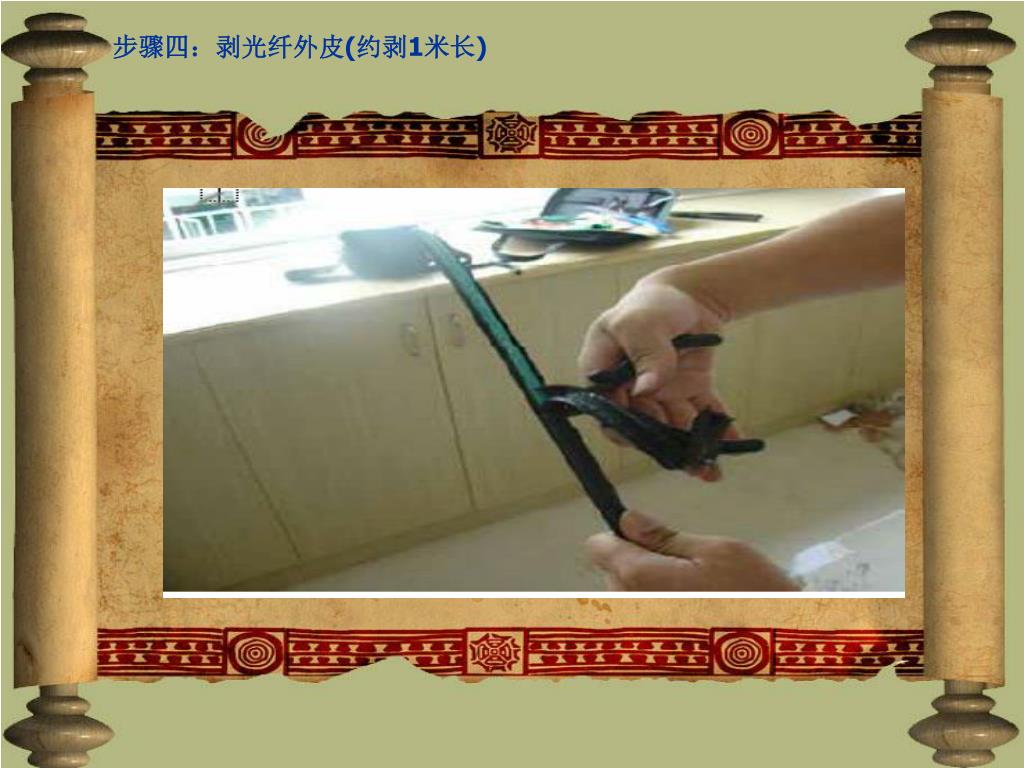

  7. 步骤四：剥光纤外皮(约剥1米长)

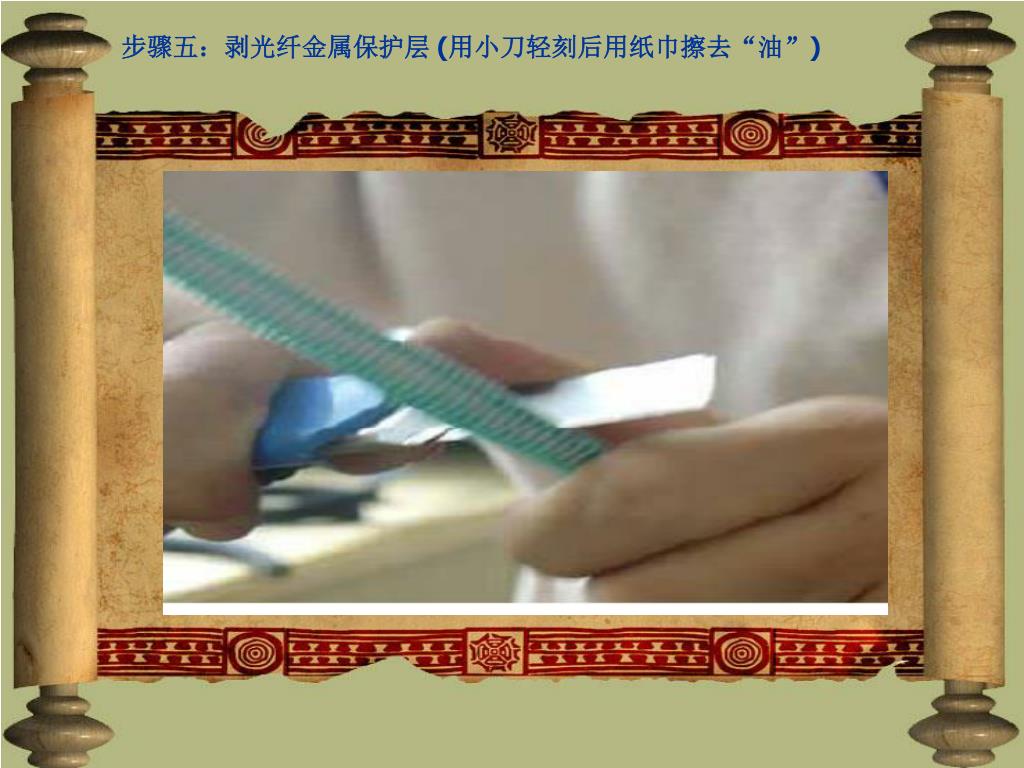

  8. 步骤五：剥光纤金属保护层(用小刀轻刻后用纸巾擦去“油”)步骤五：剥光纤金属保护层(用小刀轻刻后用纸巾擦去“油”)

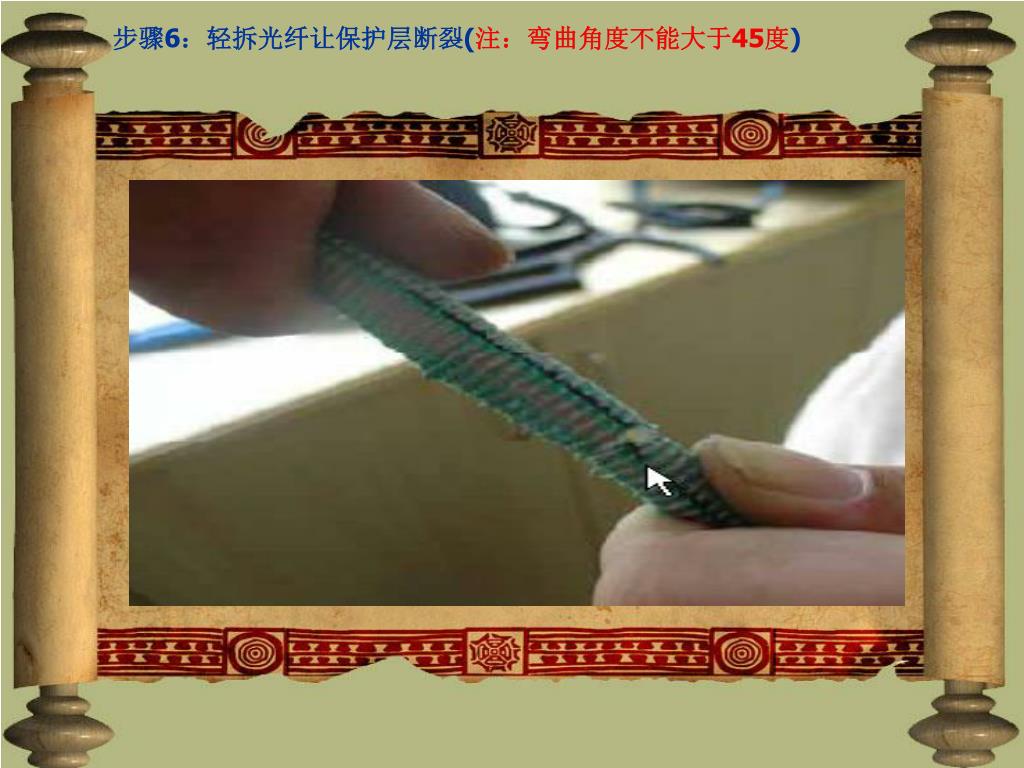

  9. 步骤6：轻拆光纤让保护层断裂(注：弯曲角度不能大于45度)步骤6：轻拆光纤让保护层断裂(注：弯曲角度不能大于45度)

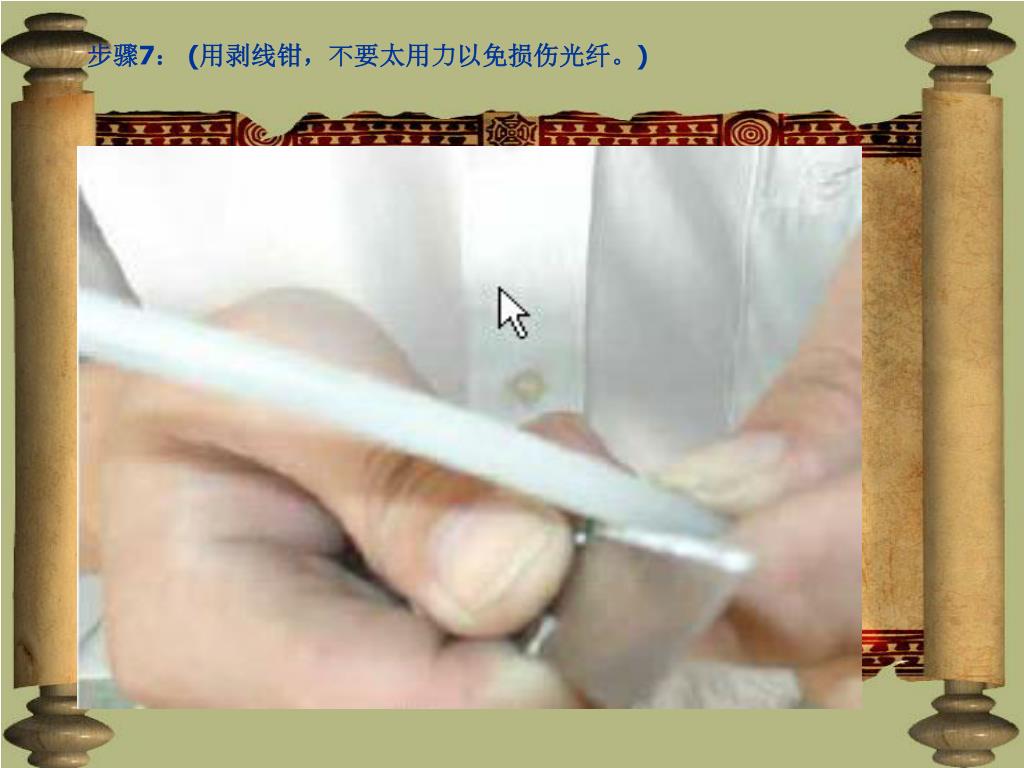

  10. 步骤7：(用剥线钳，不要太用力以免损伤光纤。)步骤7：(用剥线钳，不要太用力以免损伤光纤。)

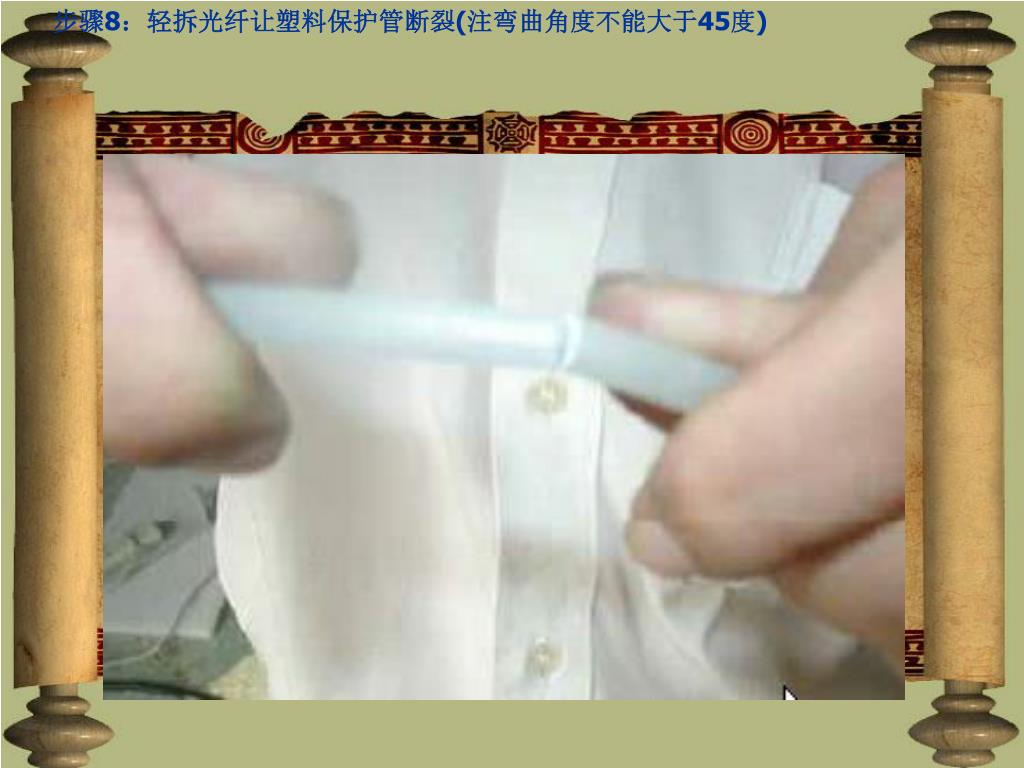

  11. 步骤8：轻拆光纤让塑料保护管断裂(注弯曲角度不能大于45度)步骤8：轻拆光纤让塑料保护管断裂(注弯曲角度不能大于45度)

  12. 步骤9：9

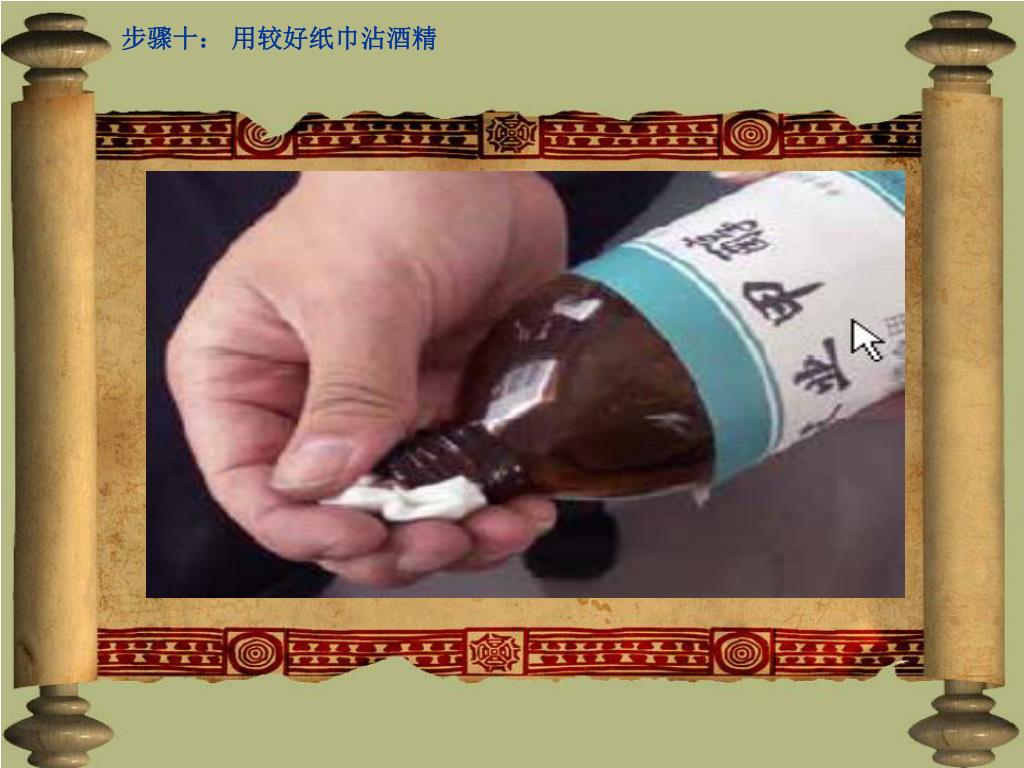

  13. 步骤十：用较好纸巾沾酒精

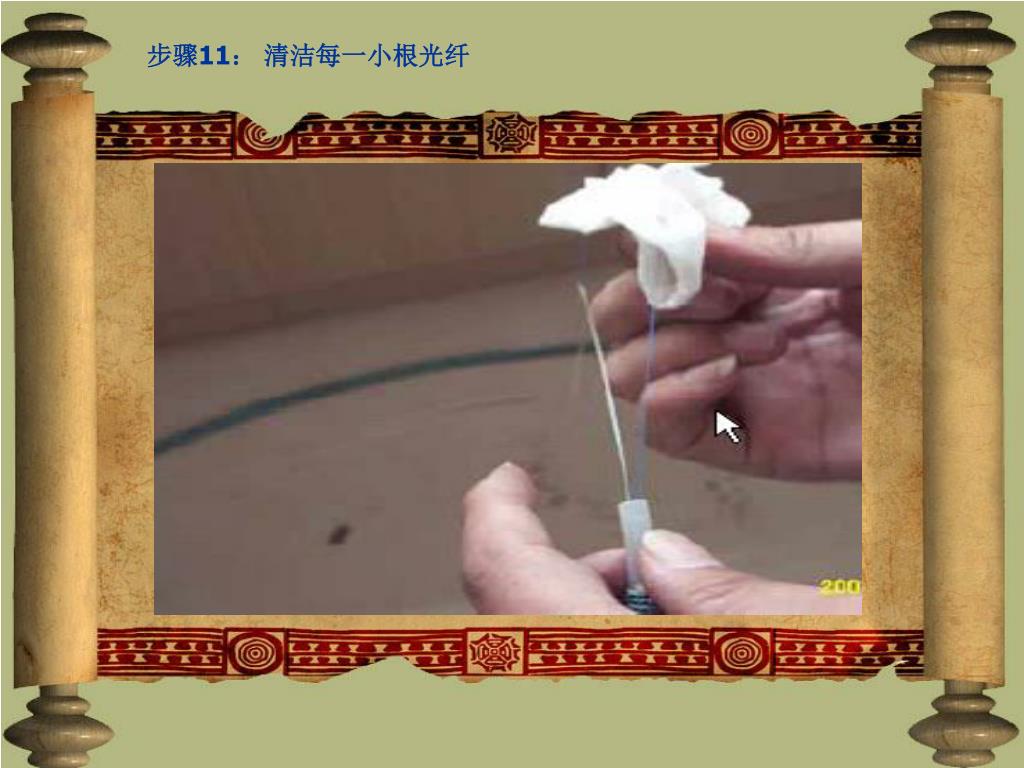

  14. 步骤11：清洁每一小根光纤

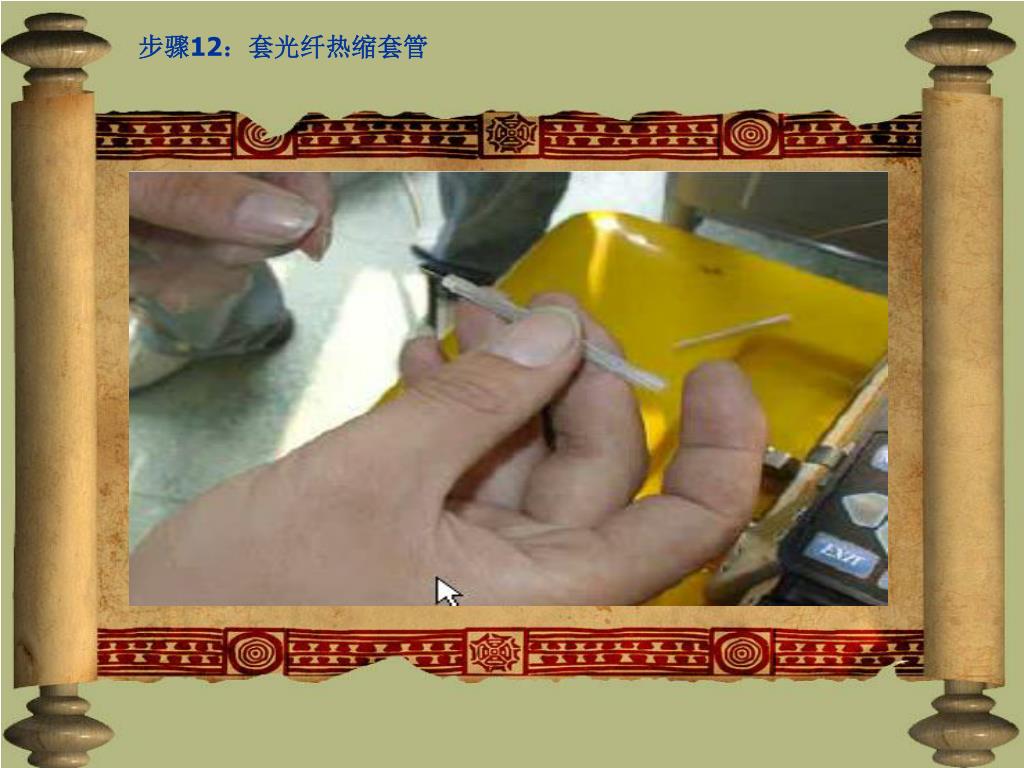

  15. 步骤12：套光纤热缩套管

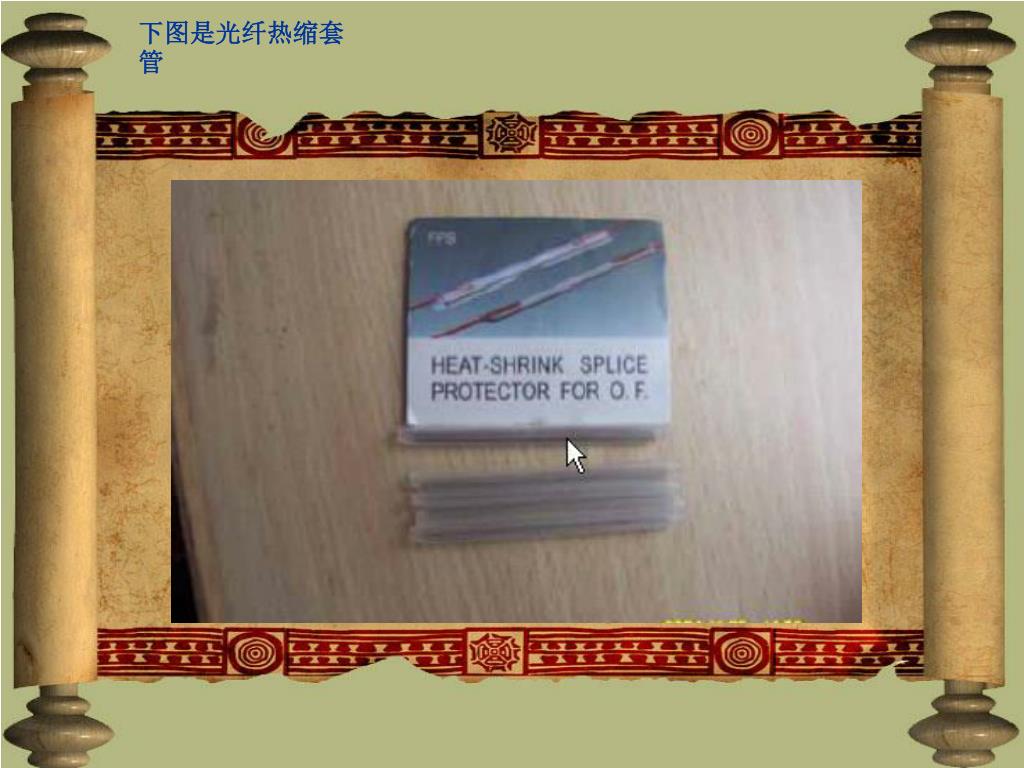

  16. 下图是光纤热缩套管

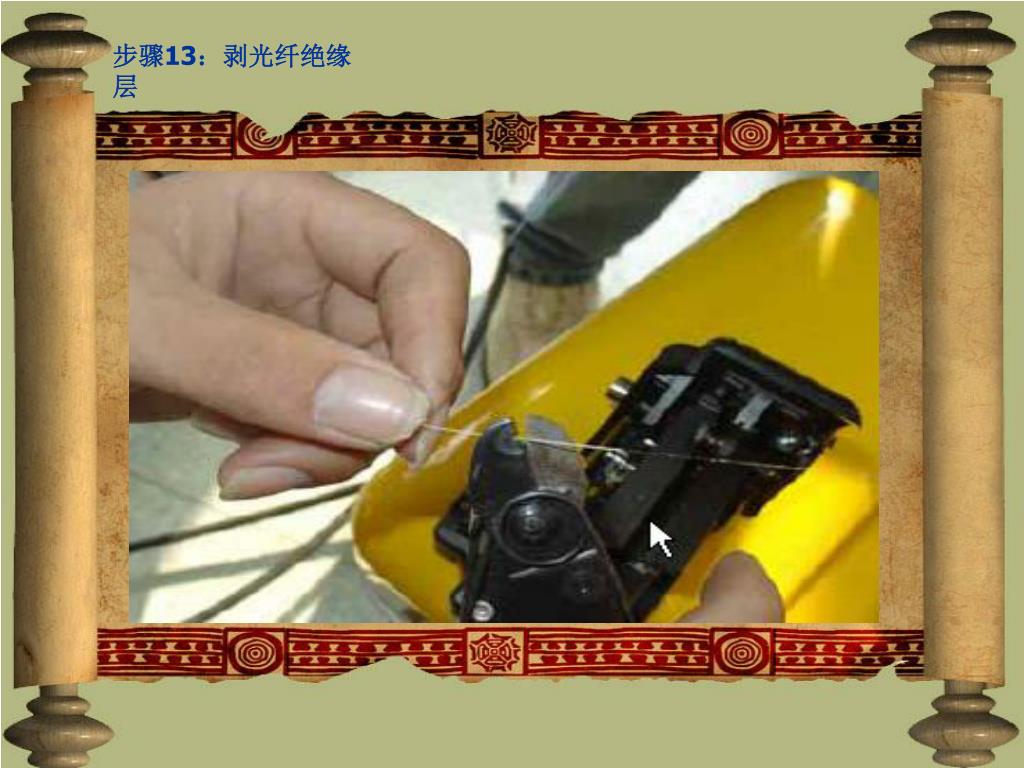

  17. 步骤13：剥光纤绝缘层

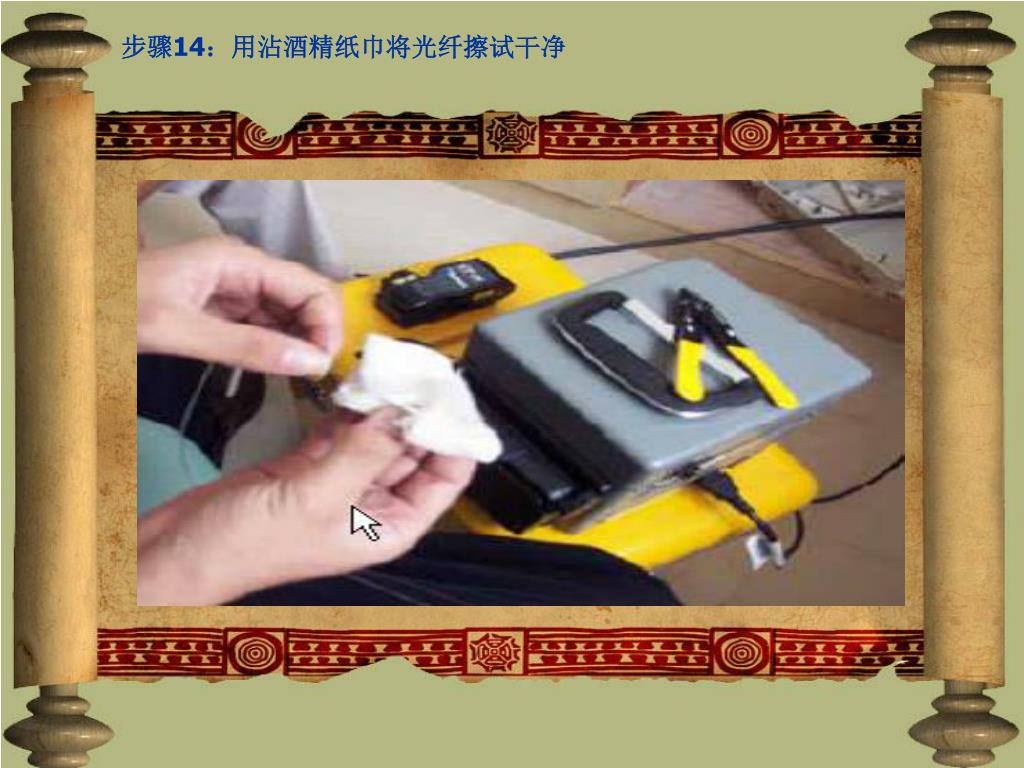

  18. 步骤14：用沾酒精纸巾将光纤擦试干净

  19. 步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤15：用光纤切割器斩切光纤(斩切长度要适中)

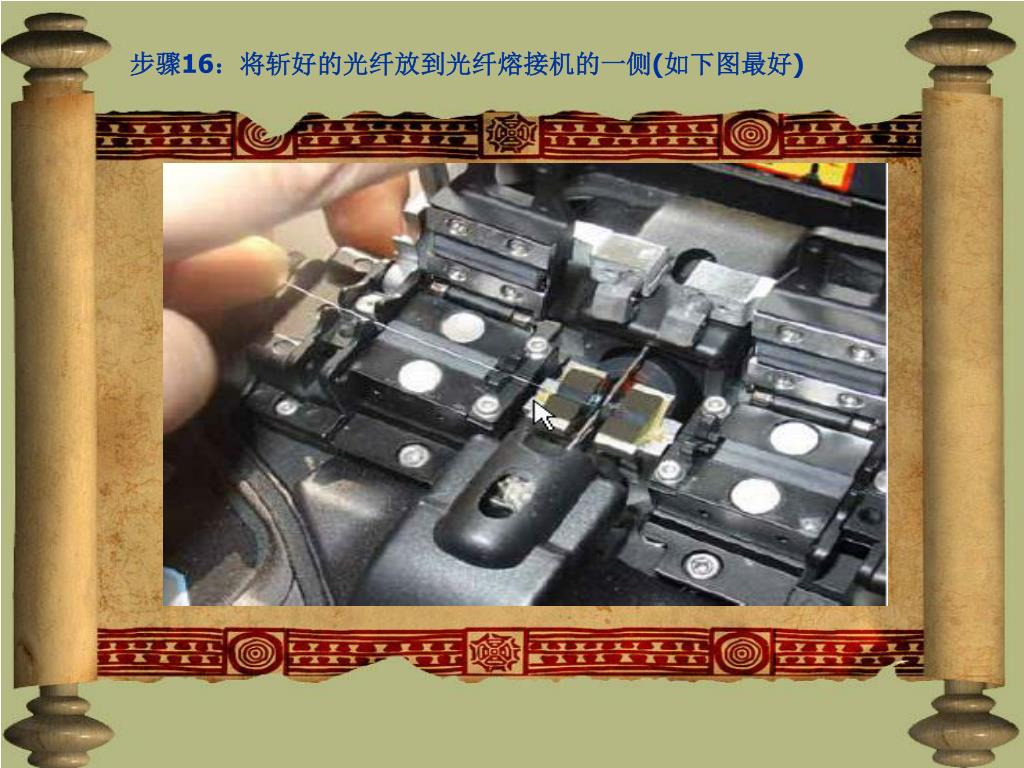

  20. 步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)

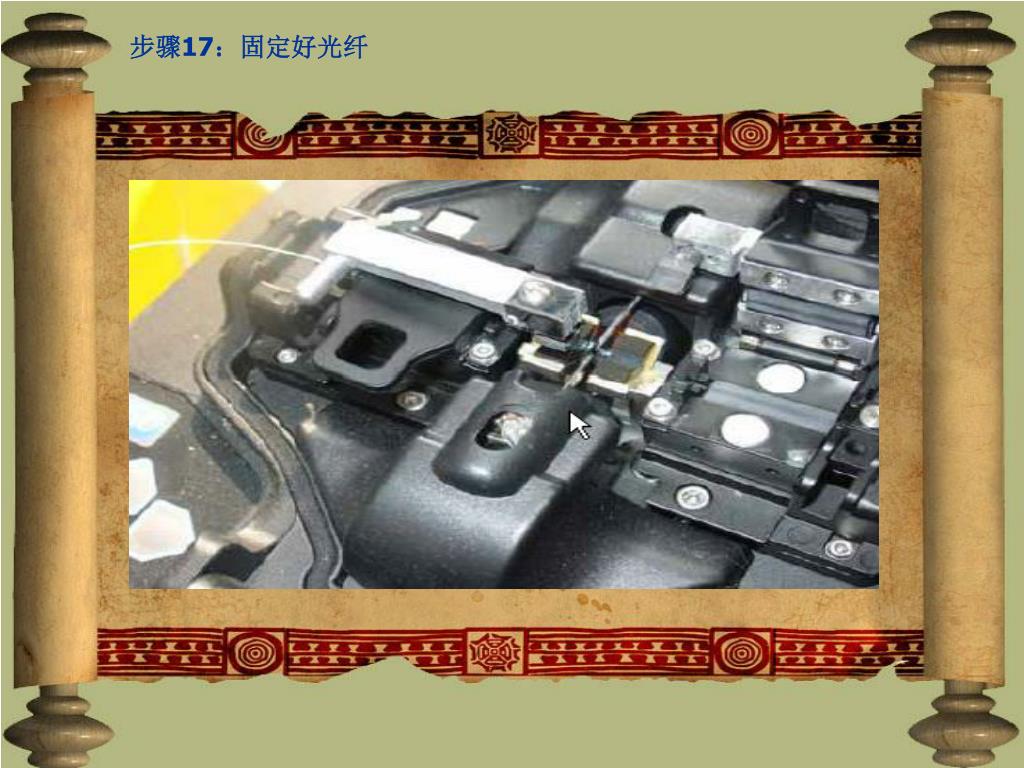

  21. 步骤17：固定好光纤

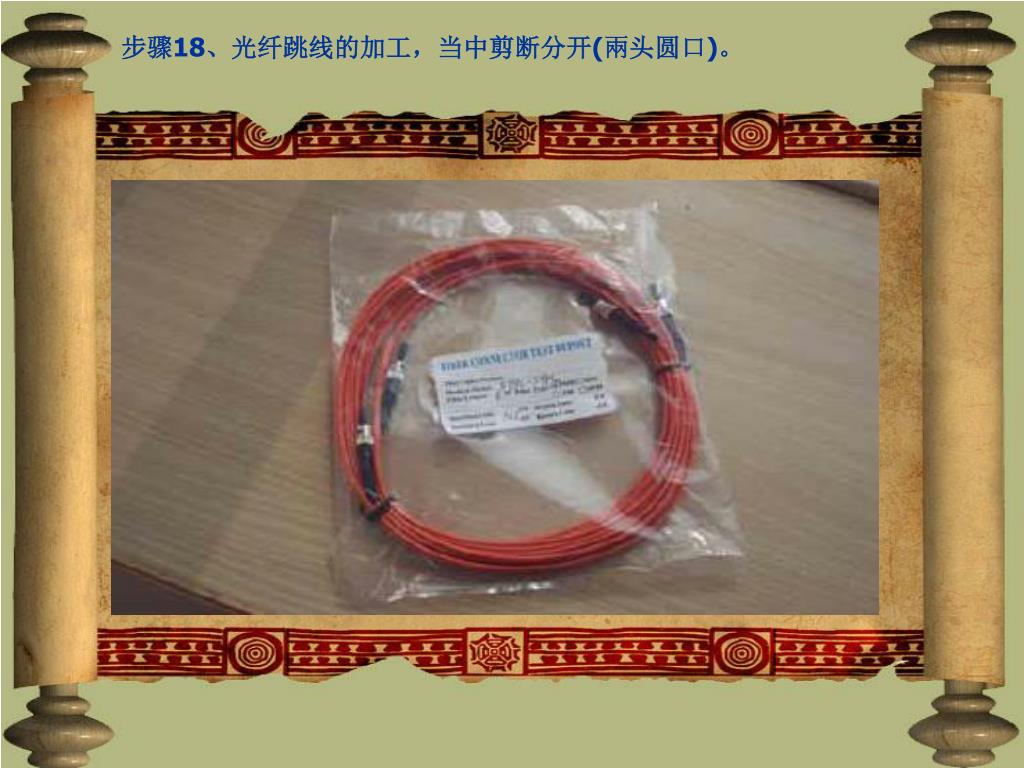

  22. 步骤18、光纤跳线的加工，当中剪断分开(兩头圆口)。步骤18、光纤跳线的加工，当中剪断分开(兩头圆口)。

  23. 19剪光纤跳线石棉保护层(要用石英剪刀)

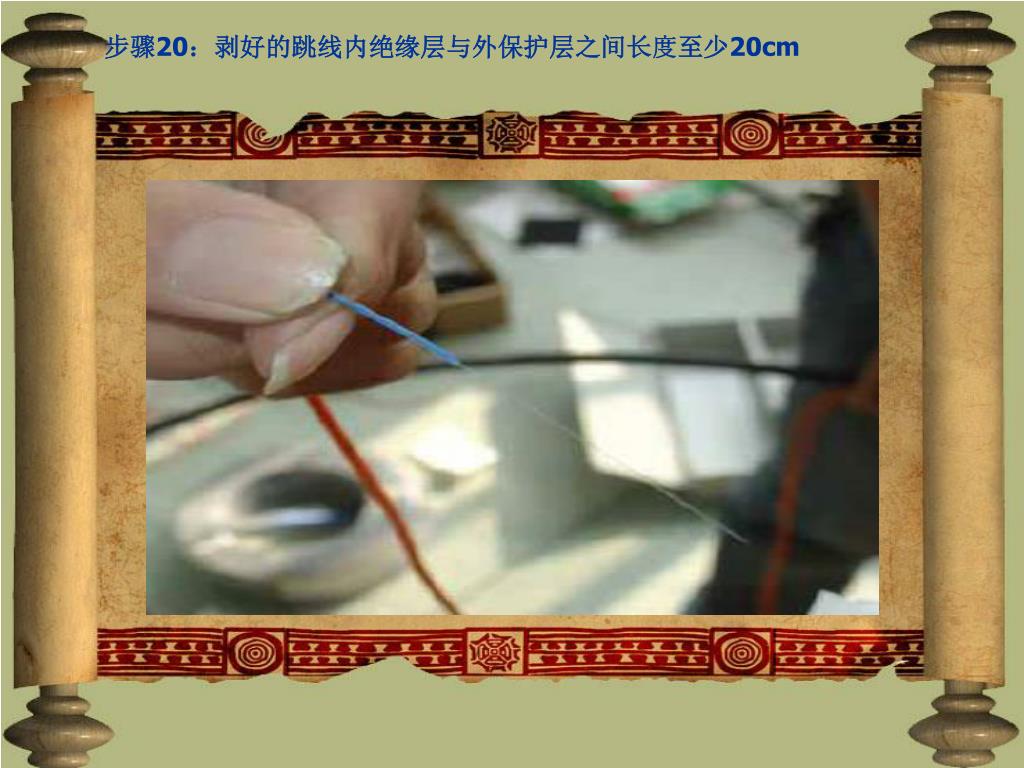

  24. 步骤20：剥好的跳线内绝缘层与外保护层之间长度至少20cm步骤20：剥好的跳线内绝缘层与外保护层之间长度至少20cm

  25. 步骤21：用沾酒精纸巾将光纤擦试干净

  26. 步骤22：用光纤切割器斩切光纤跳线(斩切长度要适中)步骤22：用光纤切割器斩切光纤跳线(斩切长度要适中)

  27. 步骤23：将斩好的光纤跳线放到光纤熔接机的另一侧(注：兩光纤尽量对齐)步骤23：将斩好的光纤跳线放到光纤熔接机的另一侧(注：兩光纤尽量对齐)

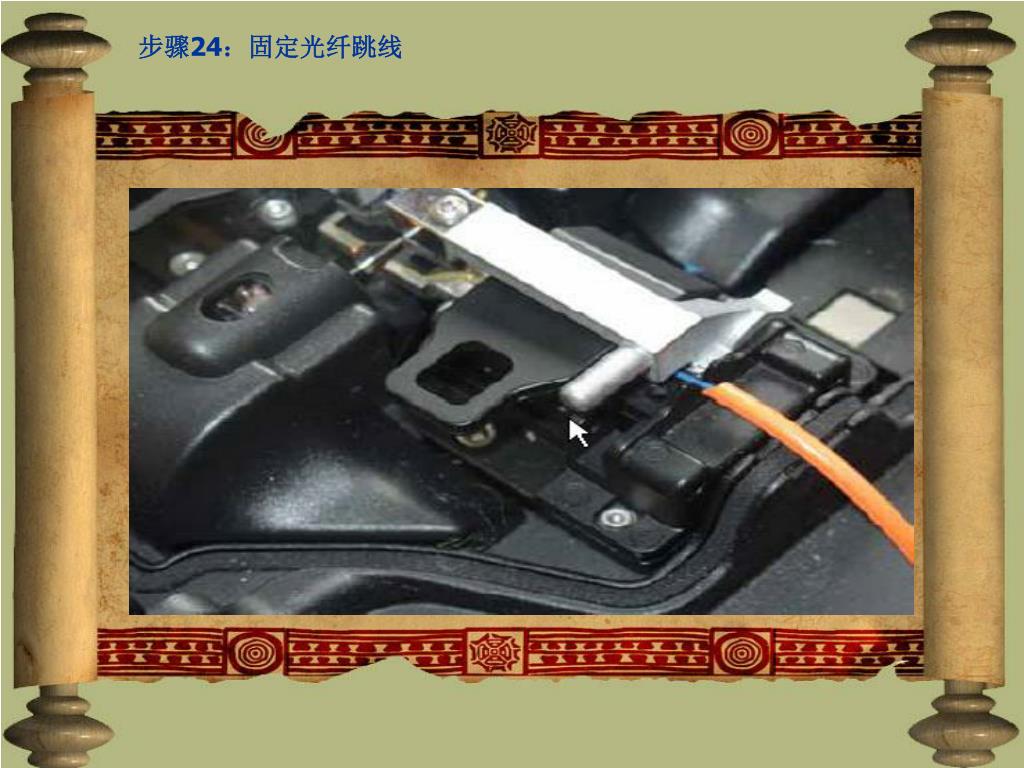

  28. 步骤24：固定光纤跳线

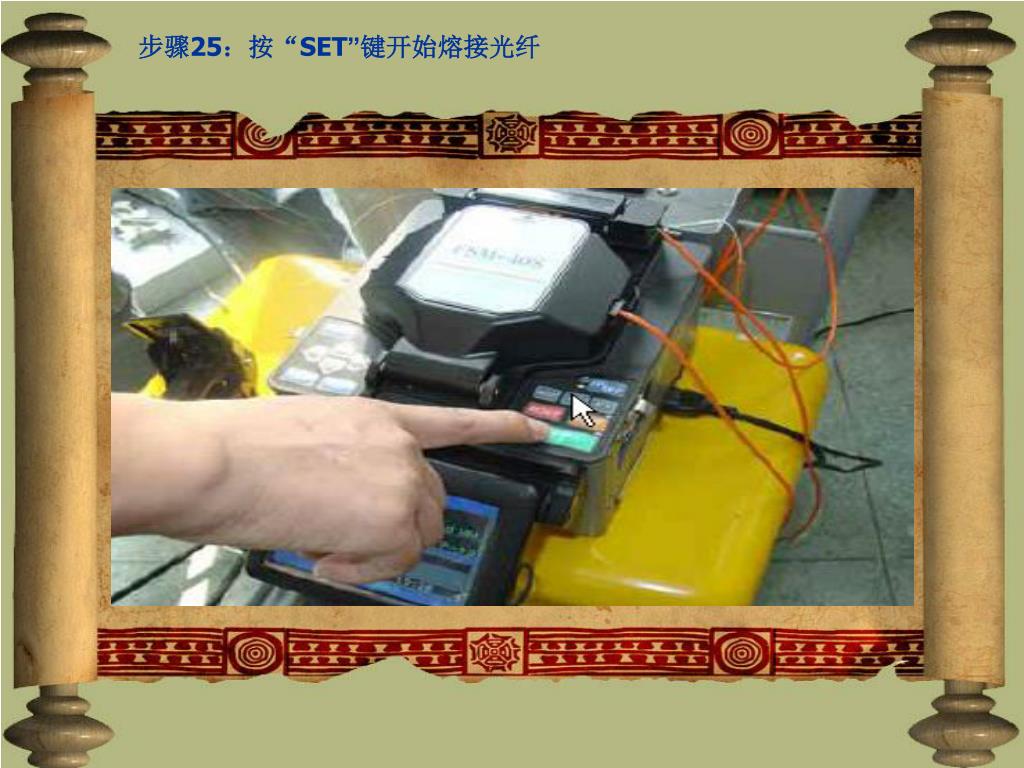

  29. 步骤25：按“SET”键开始熔接光纤

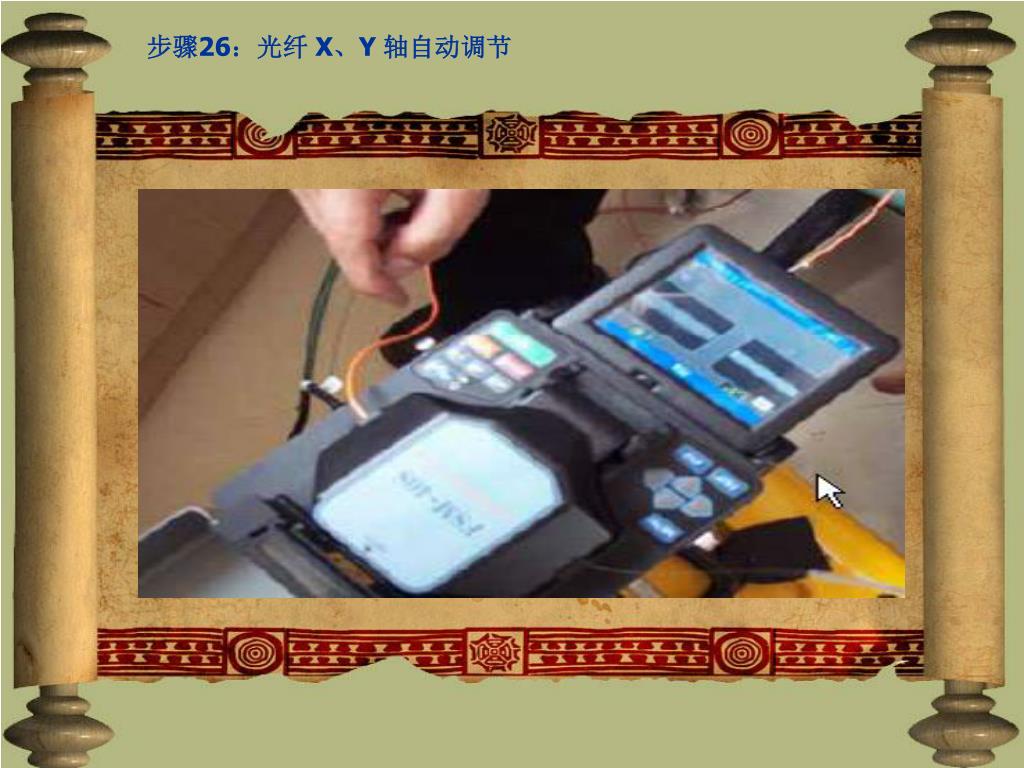

  30. 步骤26：光纤X、Y轴自动调节

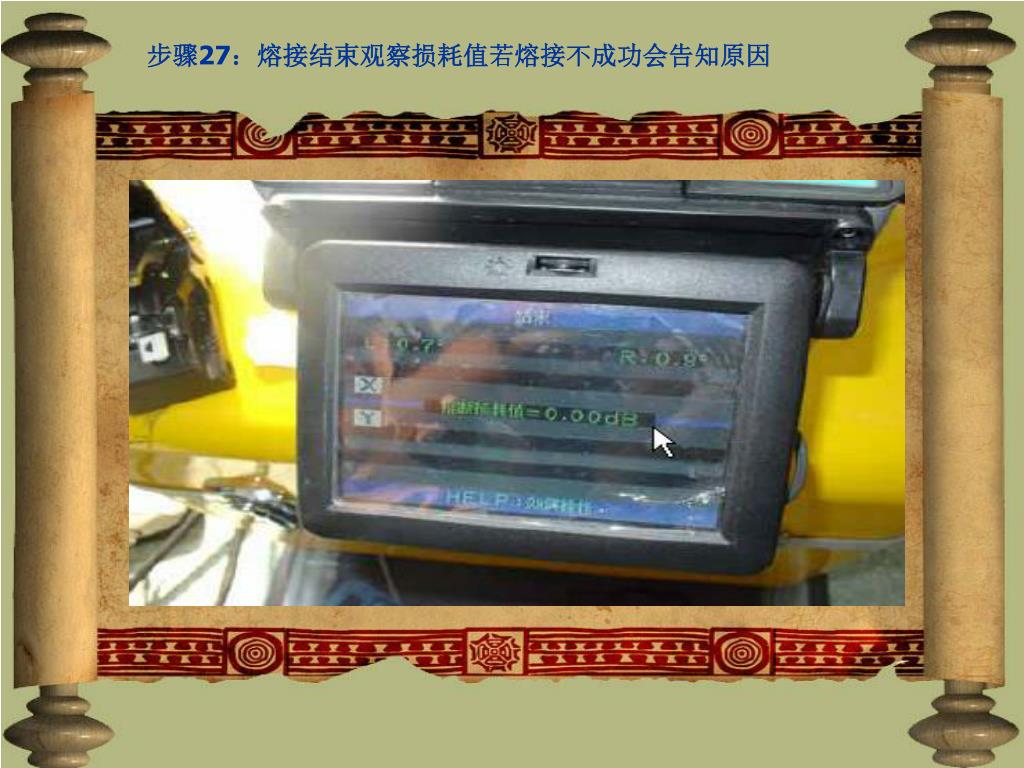

  31. 步骤27：熔接结束观察损耗值若熔接不成功会告知原因步骤27：熔接结束观察损耗值若熔接不成功会告知原因

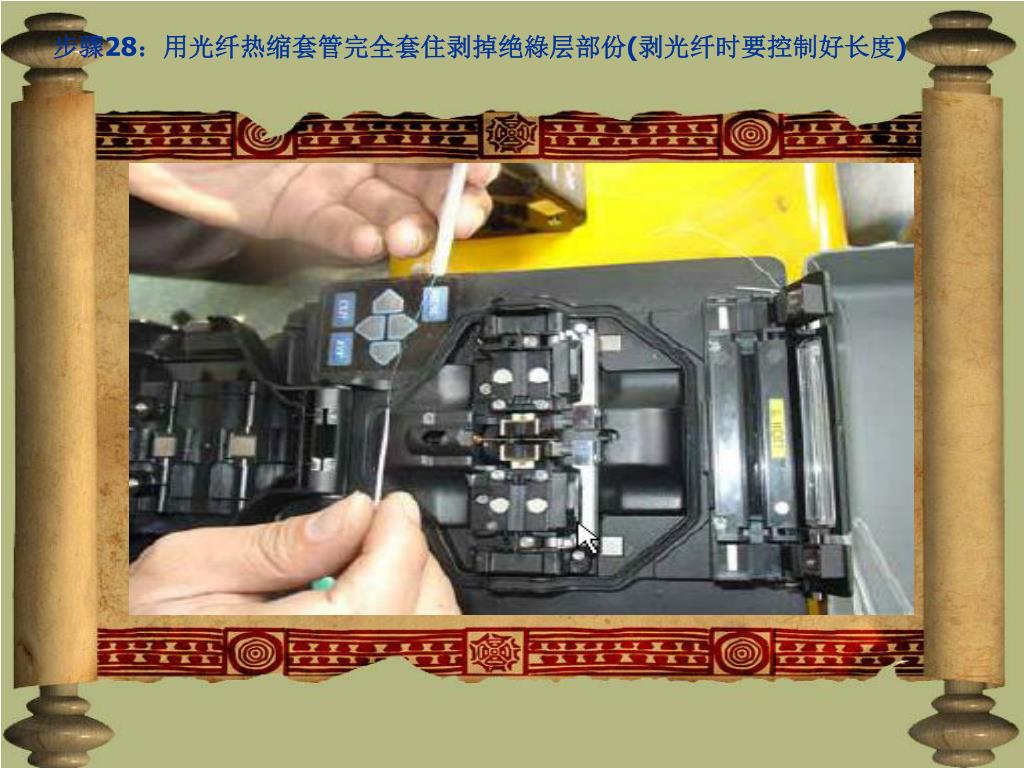

  32. 步骤28：用光纤热缩套管完全套住剥掉绝綠层部份(剥光纤时要控制好长度)步骤28：用光纤热缩套管完全套住剥掉绝綠层部份(剥光纤时要控制好长度)

  33. 步骤29：将套好热缩套管的光纤放到加热器中

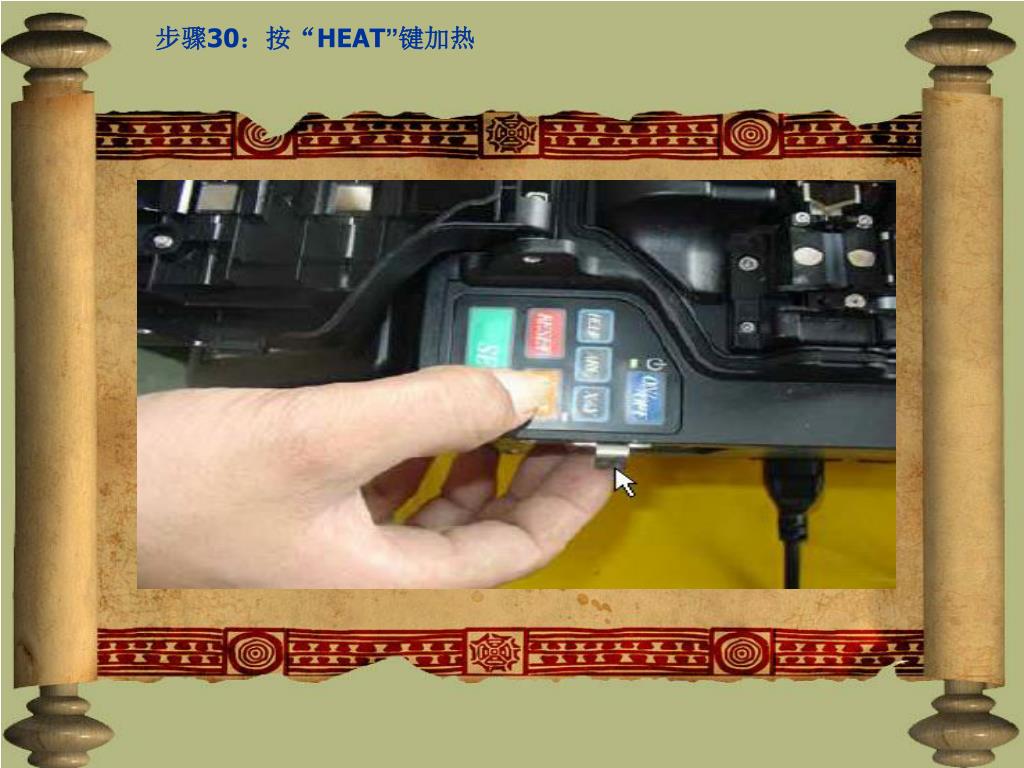

  34. 步骤30：按“HEAT”键加热

  35. 步骤31：取出已加热好的光纤 上述项是焊一芯光纤步骤，重复至其它熔接完成。

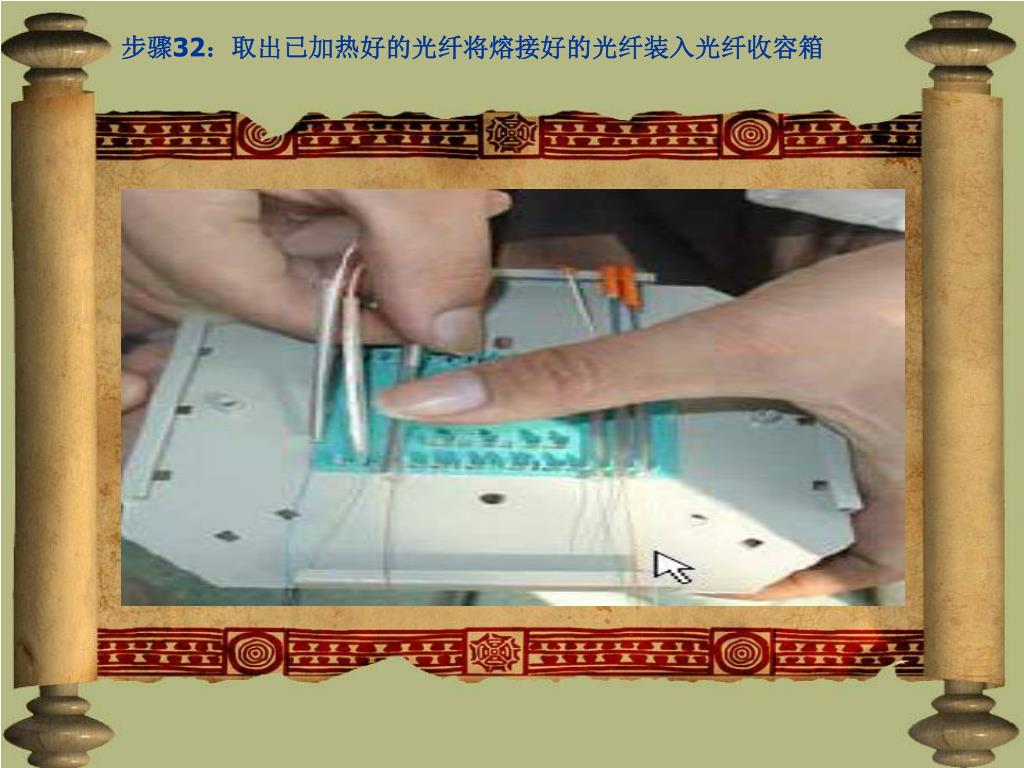

  36. 步骤32：取出已加热好的光纤将熔接好的光纤装入光纤收容箱步骤32：取出已加热好的光纤将熔接好的光纤装入光纤收容箱

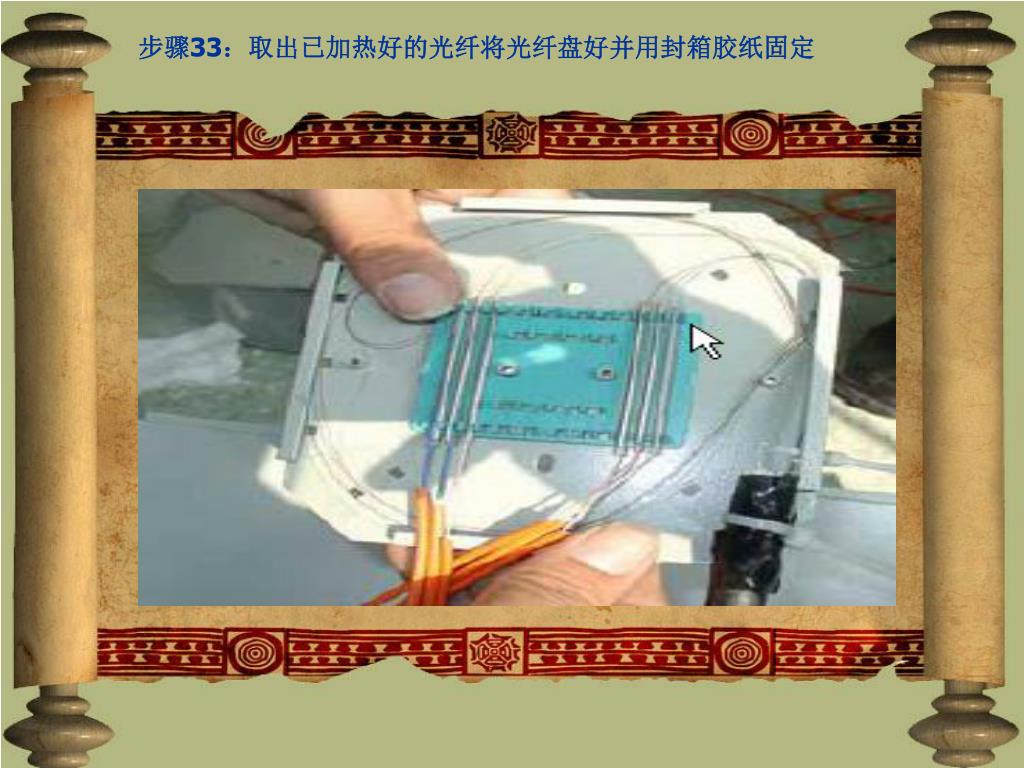

  37. 步骤33：取出已加热好的光纤将光纤盘好并用封箱胶纸固定步骤33：取出已加热好的光纤将光纤盘好并用封箱胶纸固定

  38. 步骤34：取出已加热好的光纤固定好盘光纤并将光纤接头接入光纤耦合器步骤34：取出已加热好的光纤固定好盘光纤并将光纤接头接入光纤耦合器

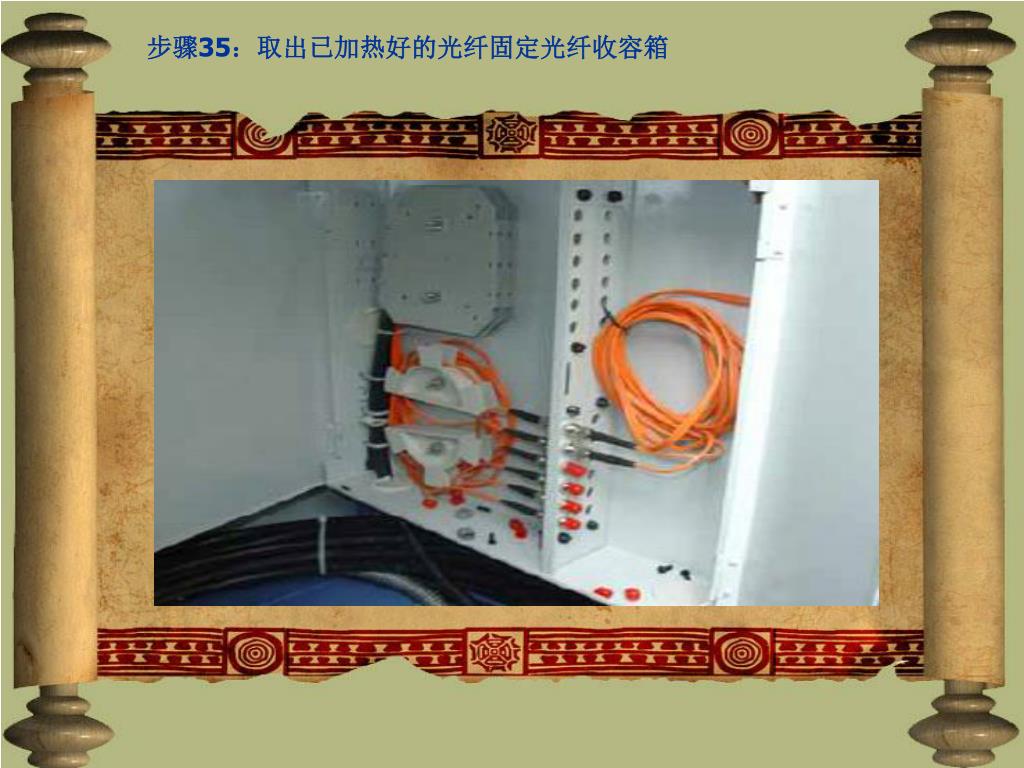

  39. 步骤35：取出已加热好的光纤固定光纤收容箱

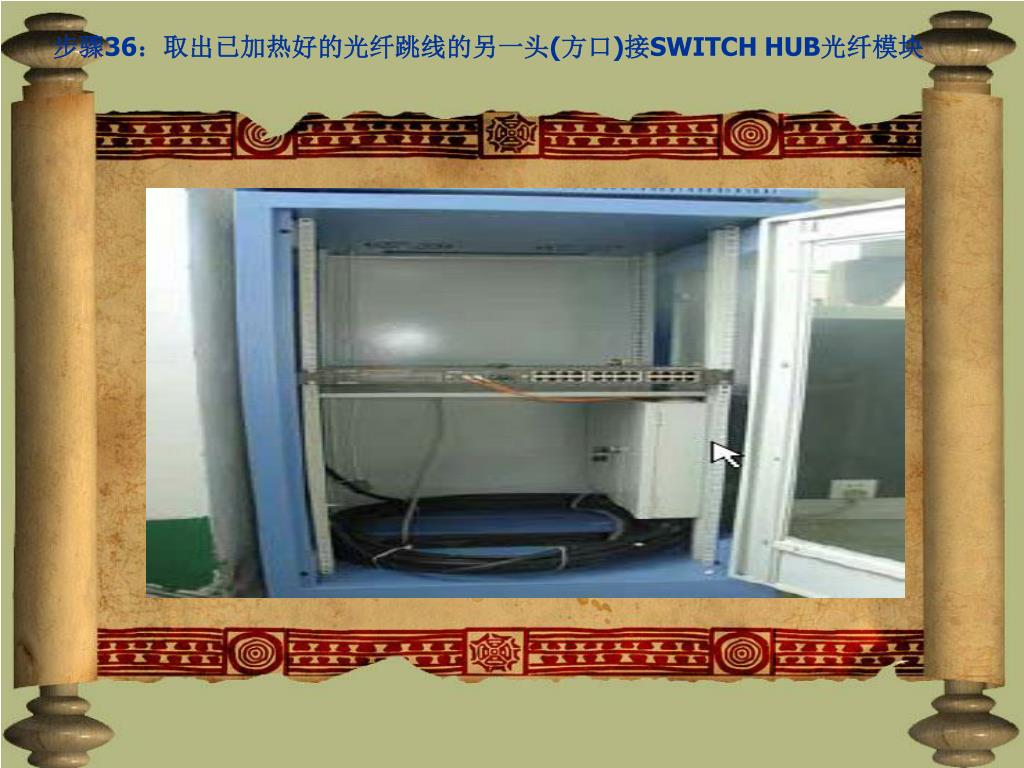

  40. 步骤36：取出已加热好的光纤跳线的另一头(方口)接SWITCHHUB光纤模块步骤36：取出已加热好的光纤跳线的另一头(方口)接SWITCHHUB光纤模块
