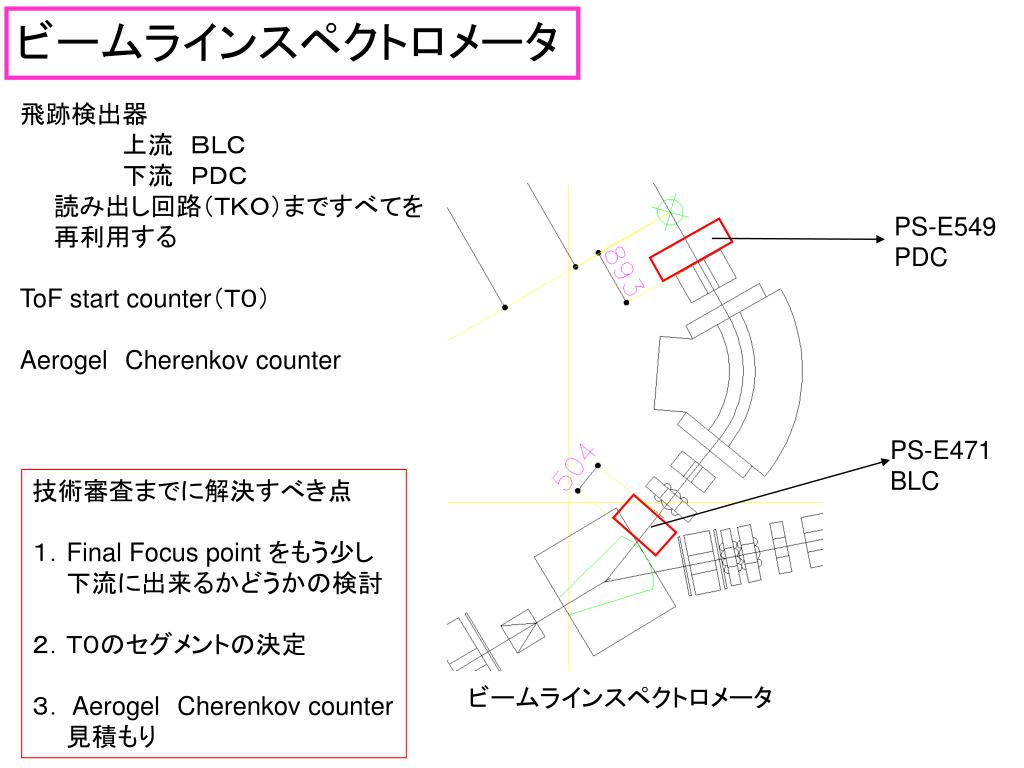

  1. ビームラインスペクトロメータ 飛跡検出器 上流　ＢＬＣ 下流　ＰＤＣ 　　読み出し回路（ＴＫＯ）まですべてを 　　再利用する ToF start counter（Ｔ０） AerogelCherenkov counter PS-E549 PDC PS-E471 BLC 技術審査までに解決すべき点 １．Final Focus point をもう少し 　　下流に出来るかどうかの検討 ２．Ｔ０のセグメントの決定 ３． AerogelCherenkov counter　　見積もり ビームラインスペクトロメータ

  2. ヘリウム標的 飯尾さんお願いします。

  3. 中性子カウンター Ｅ５４９の中性子カウンターをそのまま使う （　読み出し回路（ＴＫＯ）まですべて　） 技術審査までに解決すべき点 １．中性子カウンター後方にどれくらいの　　放射線遮蔽物（コンクリート）が必要化の　　見積もり。 ２．ケーブル長の見積もり E15 (K1.8BR) 実験エリア

  4. Dipole magnet KEK ビームチャンネルグループ管理下の電磁石リスト 第一候補　ＫＵＲＡＭＡ (３２９ｋＷ) 第二候補　牛若 (４２４ｋＷ) 技術審査までに解決すべき点 １．電源まですべて持っていけるかの確認 ２．磁石および電源移送費の見積もり 興味：ＣＤＣに使える電源がありそうな気がする　　　　（Ｊ－ＰＡＲＣにすでにつかわれてたりして。。。）

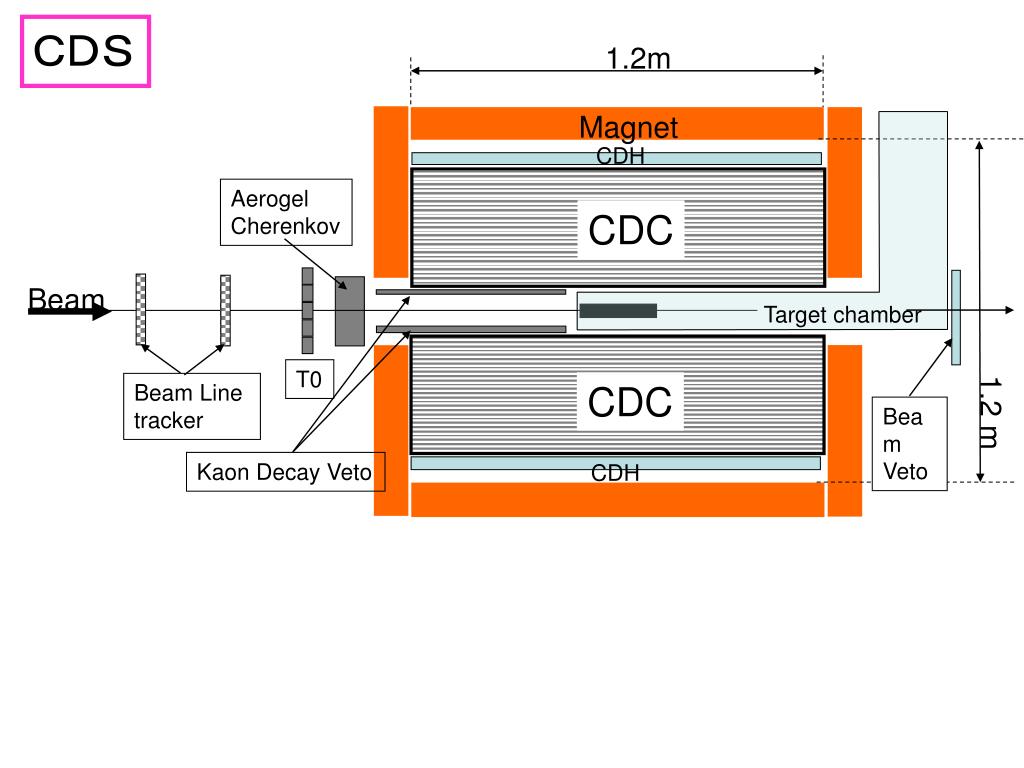

  5. ＣＤＳ 1.2m Magnet CDH Aerogel Cherenkov CDC Beam Target chamber T0 CDC Beam Line tracker 1.2 m Beam Veto Kaon Decay Veto CDH

  6. 電磁石　契約　１１月１５日　納期　３月１２日電磁石　契約　１１月１５日　納期　３月１２日 口径 １．１８ｍ 軸方向長さ　 １．１９ｍ 最高磁場 ０．７Ｔ ＣＤＳ 内部に設置する検出器外形 0.15 m 0.15 m 0.9 m CDH CDH CDC CDC 0.150 m 0.075 m 0.48 m Target Utility space (Cable etc.) Utility space (Cable etc.) 0.05 m 0.33 m 0.30 m CDC CDH 0.53 m

  7. 1.0cm 1.0cm Stereo Axial Axial Super layer Super layer Super layer J-PARC ＣＤＣ - Wire 構成 • BaBar Type （～1.0 ｃｍドリフト）　 • Axial -Layer; ３層でAxial Super Layer を構成 • Stereo-Layer; 4層（U-U’-V-V‘ or V-V’-U-U’）構成の Stereo Super Layer • Layer の構成　A-S-A-S-A　（計１7層） 衝突点

  8. ＣＤＣ Layer 構成 センスワイヤー　 １８７２本 フィールドワイヤー ５２７６本

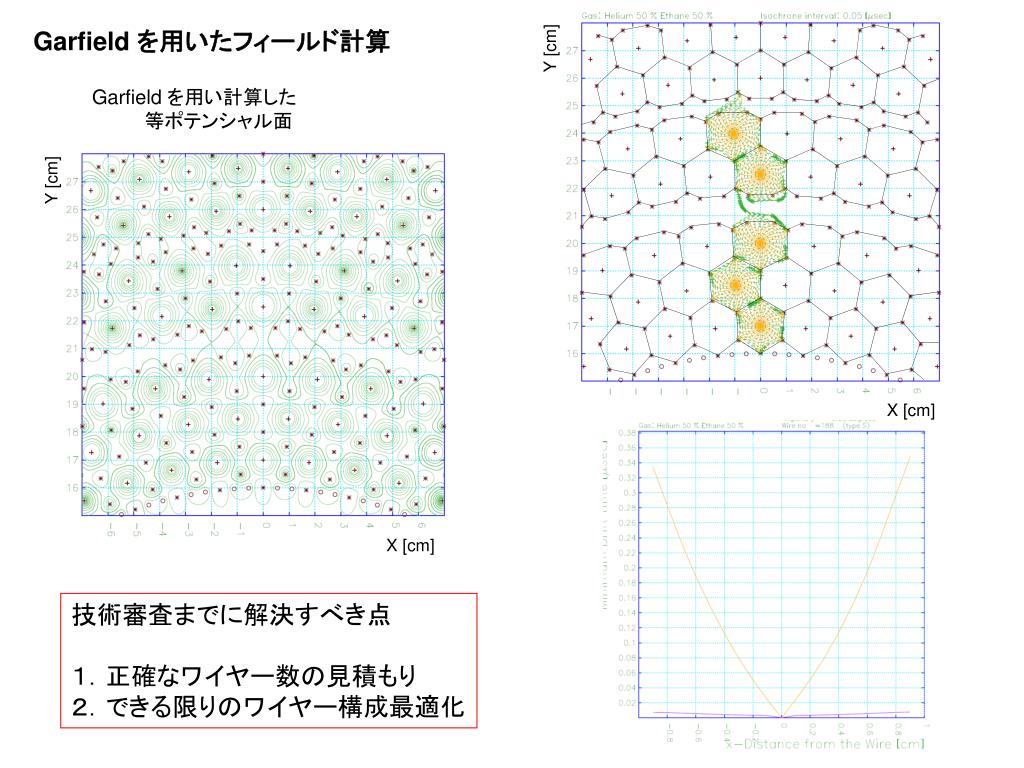

  9. Garfield を用いたフィールド計算 Y [cm] Garfield を用い計算した 　　　　等ポテンシャル面　　　　　　　　　　　　　　　　　　 Y [cm] X [cm] X [cm] 技術審査までに解決すべき点 １．正確なワイヤー数の見積もり ２．できる限りのワイヤー構成最適化

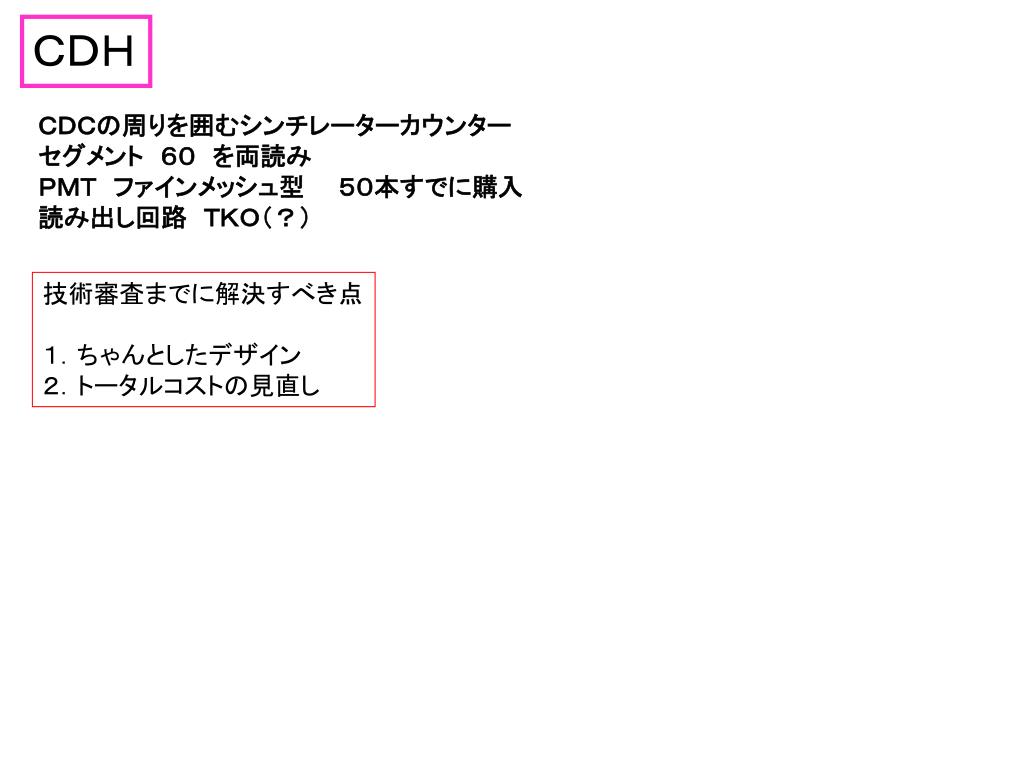

  10. ＣＤＨ ＣＤＣの周りを囲むシンチレーターカウンター セグメント　６０　を両読み ＰＭＴ　ファインメッシュ型　　５０本すでに購入 読み出し回路　ＴＫＯ（？）　 技術審査までに解決すべき点 １．ちゃんとしたデザイン ２．トータルコストの見直し

  11. 40 M - 30 M - 217 M 予算
