2 S-200 可编程控制器简介. 主要内容. 2.1 S7—200CPU 2.2 S7-200 扩展模块 2 . 3 STEP 7--Micro/WIN 编程软件 2. 4 计算机配置要求 2. 5 安装 STEP 7--Micro/WIN 2. 6 通讯方式选择 2. 7 显示面板. 2.1 S7—200CPU. S7--200 CPU 将一个微处理器、一个集成电源和数字量 I/O 点集成在一个紧凑的封装中，从而形成了一个功能强大的微型 PLC ，见图 1-1. 图 1-1 S700 微型 PLC.
E N D
主要内容 • 2.1 S7—200CPU • 2.2 S7-200扩展模块 • 2.3 STEP 7--Micro/WIN编程软件 • 2.4计算机配置要求 • 2.5 安装STEP 7--Micro/WIN • 2.6通讯方式选择 • 2.7 显示面板

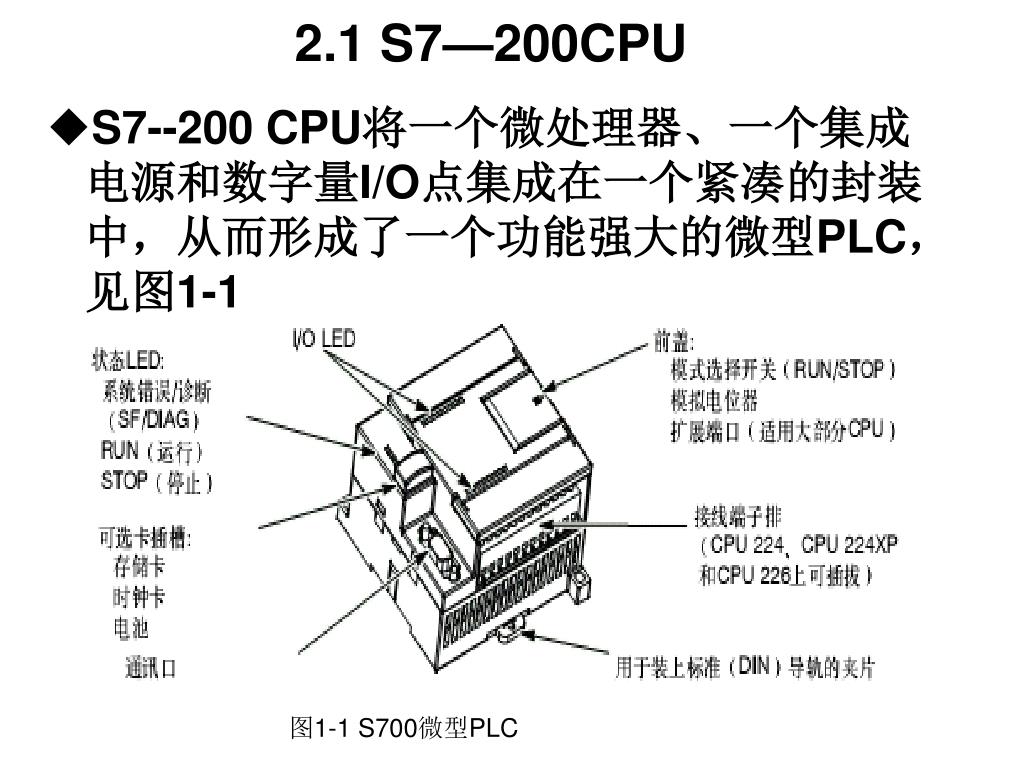

2.1 S7—200CPU • S7--200 CPU将一个微处理器、一个集成电源和数字量I/O点集成在一个紧凑的封装中，从而形成了一个功能强大的微型PLC，见图1-1 图1-1 S700微型PLC
在下载了程序之后，S7--200将保留所需的逻辑，用于监控应用程序中的输入输出设备。在下载了程序之后，S7--200将保留所需的逻辑，用于监控应用程序中的输入输出设备。 • Siemens公司提供多种类型的CPU以适应各种应用， 表1-1中给出各种CPU的特性比较， 详细信息参见Siemens公司技术资料
2.2 S7-200扩展模块 • 为了更好地满足应用要求，S7--200系列提供多种类型的扩展模块。可以利用这些扩展模块完善CPU的功能。表1-2列出了现有的扩展模块。

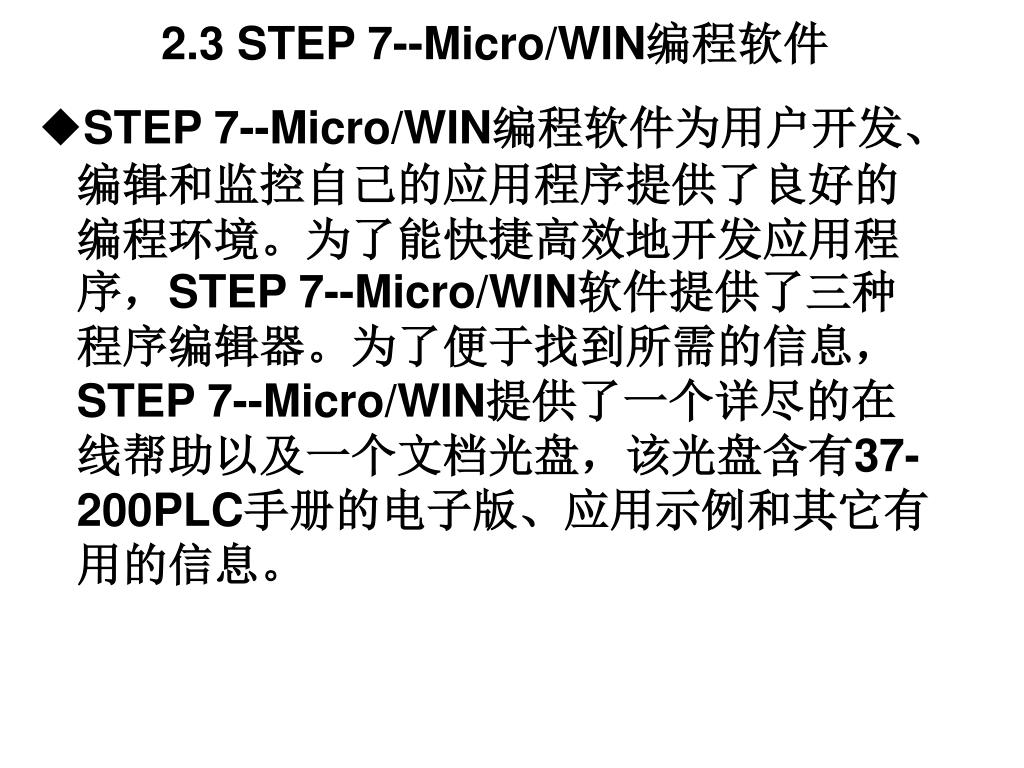

2.3 STEP 7--Micro/WIN编程软件 • STEP 7--Micro/WIN编程软件为用户开发、编辑和监控自己的应用程序提供了良好的编程环境。为了能快捷高效地开发应用程序，STEP 7--Micro/WIN软件提供了三种程序编辑器。为了便于找到所需的信息， STEP 7--Micro/WIN提供了一个详尽的在线帮助以及一个文档光盘，该光盘含有37-200PLC手册的电子版、应用示例和其它有用的信息。
2.4计算机配置要求 • STEP 7--Micro/WIN既可以在PC机上运行，也可以在Siemens公司的编程器上运行。PC机或编程器的最小配置如下： • 操作系统 • Windows 2000, Windows XP（专业版或家庭版） • 至少100M硬盘空间 • 鼠标（推荐）
2.5 安装STEP 7--Micro/WIN • 将STEP 7--Micro/WIN的安装光盘插入CD--ROM， 安装向导程序将自动启动并引导完成整个安装过程。关于安装STEP 7--Micro/WIN的更多信息，可以参考Readme文件。 • 提示 • 若要将STEP 7--Micro/WIN装在Windows 2000或Windows XP（专业版或家庭版）上，必须以管理员权限登录操作系统。
2.6通讯方式选择 • 可以有两种方式连接S7--200和编程设备： 通过PPI多主站电缆直接连接，或者通过带有MPI电缆的通讯处理器（CP）卡连接。 • 要将计算机连接至S7--200，使用PPI多主站编程电缆是最常用和最经济的方式。它将S7--200的编程口与计算机的RS--232相连。PPI多主站编程电缆也能用来将其它通讯设备连接至S7--200。
2.7 显示面板 • 文本显示器（TD 200和TD 200C） • TD 200和TD 200C是20字符双行显示器，可以连接在S7--200上。通过TD 200向导，可以轻松地在S7--200上实现文本消息和其它应用程序数据的显示。 • TD 200和TD 200C可以提供价格低廉的人机界面，通过它们将能够查看、监控和改变应用程序的过程变量。 • 关于文本显示器的更多信息，请参考STEP 7--Micro/WIN文档光盘中的SIMATIC文本显示（TD）用户手册 。
在STEP 7--MicroWIN的TD 200组态向导的辅助下，可以轻松快捷地组态TD 200消息。要启动TD 200向导，可点选工具 > TD 200 向导菜单命令。
TP070和TP170触摸屏 • TP070和TP170触摸屏可以连接至S7--200。通过该触摸屏，可以自定义操作界面。 • 通过用户友好触摸屏，这些设备可以显示自定义图形、滚动条、应用程序变量、用户自定义按钮等等。 • 关于TP070和TP170触摸屏的可选编程软件，请参考SIEMENS详细的技术资料。
