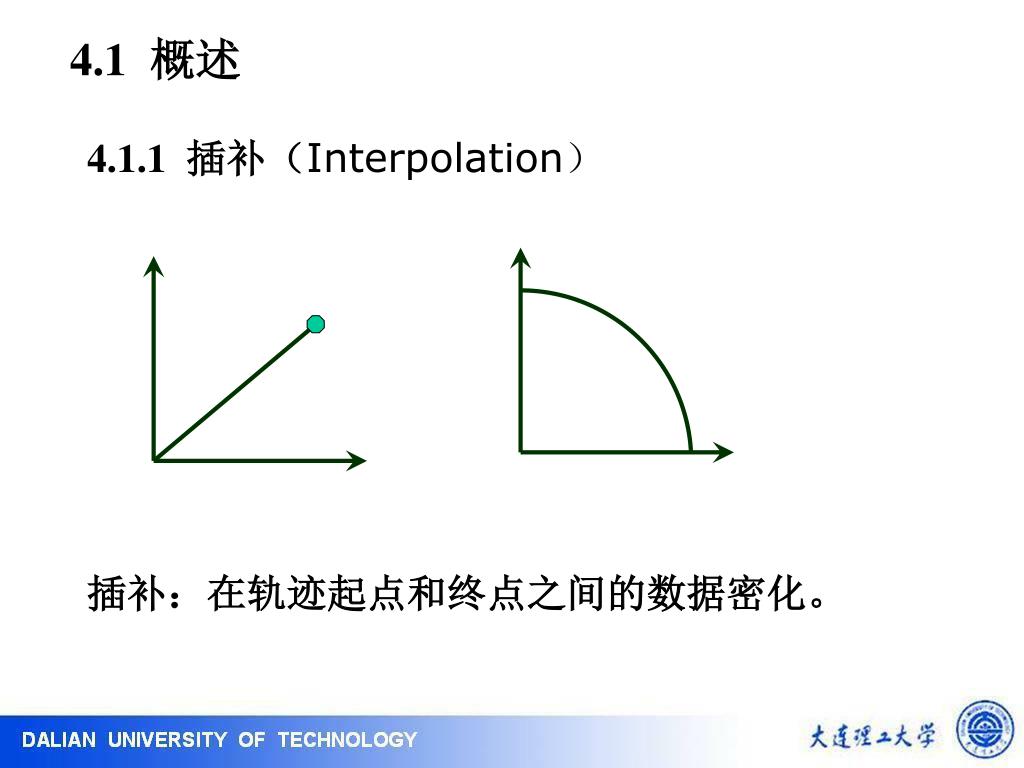

4.1 概述 4.1.1 插补（Interpolation） 插补：在轨迹起点和终点之间的数据密化。

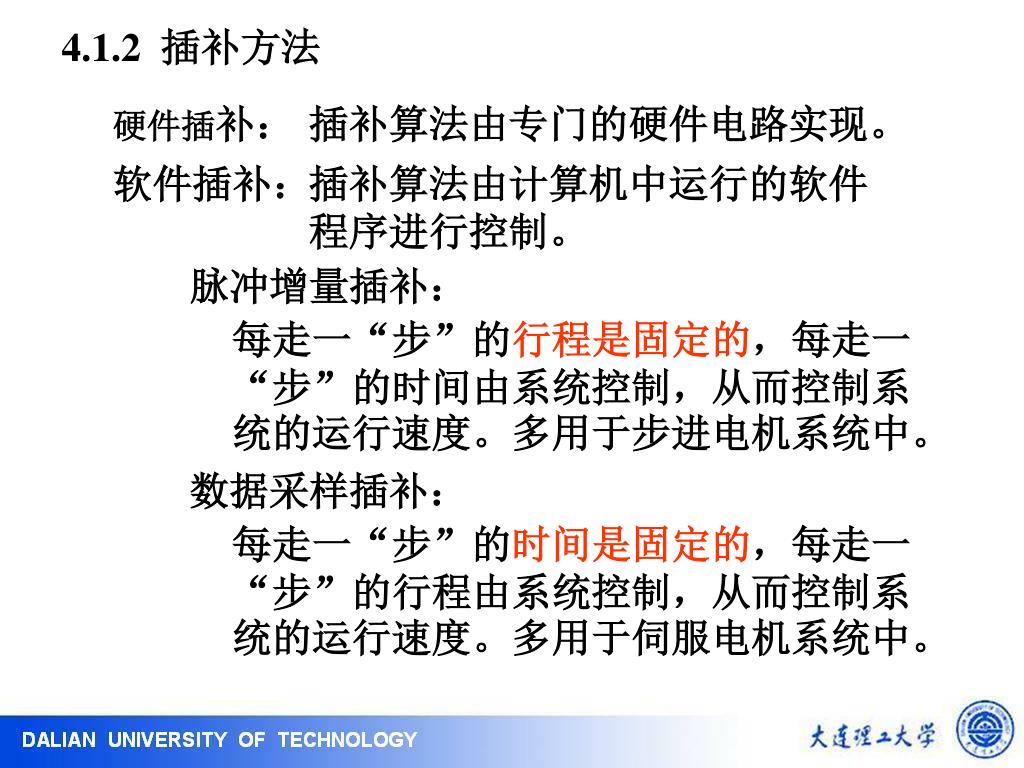

4.1.2 插补方法 硬件插补： 插补算法由专门的硬件电路实现。 软件插补： 插补算法由计算机中运行的软件程序进行控制。 脉冲增量插补： 每走一“步”的行程是固定的，每走一“步”的时间由系统控制，从而控制系统的运行速度。多用于步进电机系统中。 数据采样插补： 每走一“步”的时间是固定的，每走一“步”的行程由系统控制，从而控制系统的运行速度。多用于伺服电机系统中。

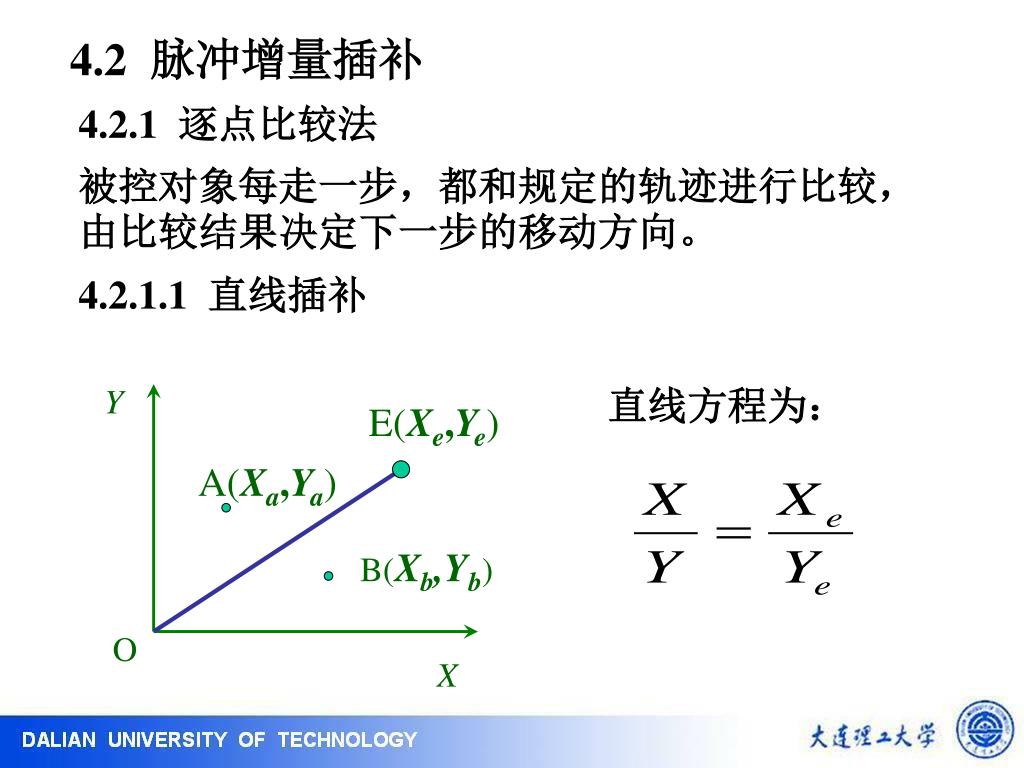

Y 直线方程为： E(Xe,Ye) A(Xa,Ya) B(Xb,Yb) O X 4.2 脉冲增量插补 4.2.1 逐点比较法 被控对象每走一步，都和规定的轨迹进行比较，由比较结果决定下一步的移动方向。 4.2.1.1 直线插补
以第一象限为例： A点在直线的上方，则 B点在直线的下方，则 取判别函数

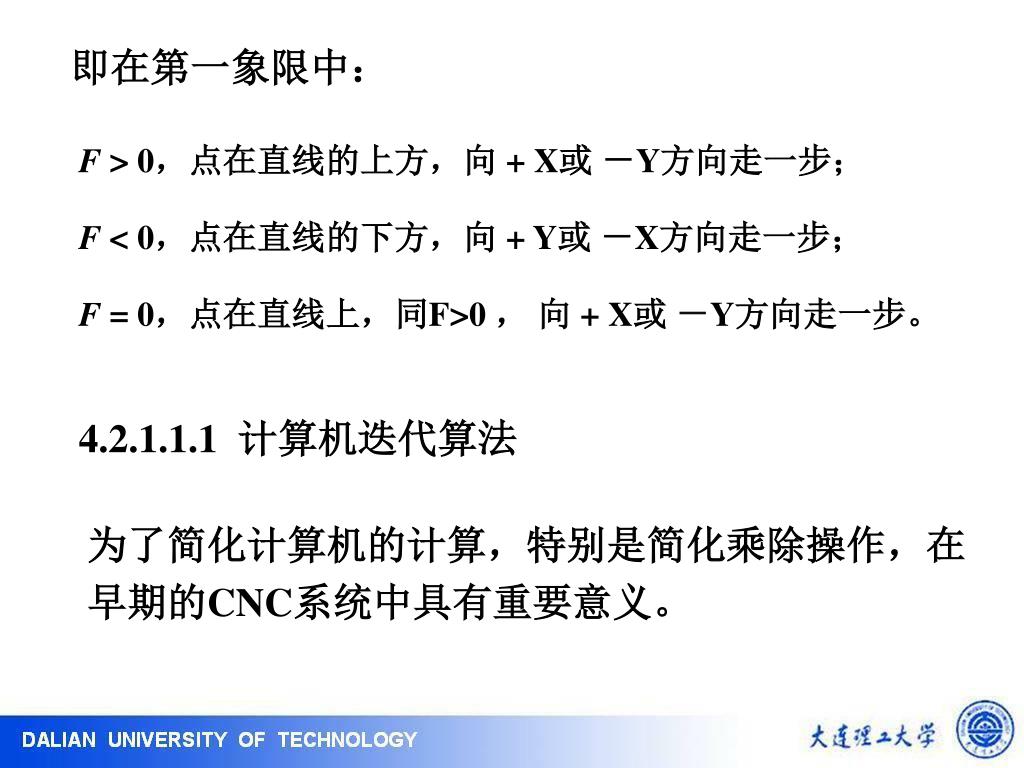

4.2.1.1.1 计算机迭代算法 为了简化计算机的计算，特别是简化乘除操作，在早期的CNC系统中具有重要意义。 即在第一象限中： F > 0，点在直线的上方，向 + X或 －Y方向走一步； F < 0，点在直线的下方，向 + Y或 －X方向走一步； F = 0，点在直线上，同F>0 ， 向 + X或 －Y方向走一步。

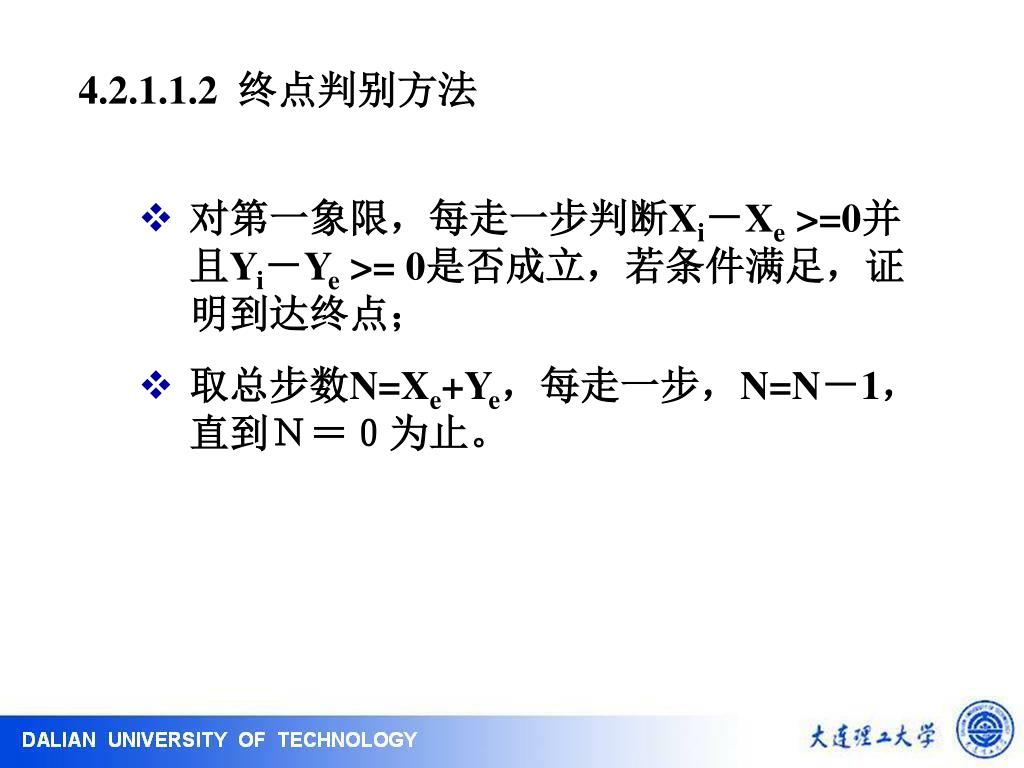

4.2.1.1.2 终点判别方法 • 对第一象限，每走一步判断Xi－Xe >=0并且Yi－Ye >= 0是否成立，若条件满足，证明到达终点； • 取总步数N=Xe+Ye，每走一步，N=N－1，直到Ｎ＝０为止。

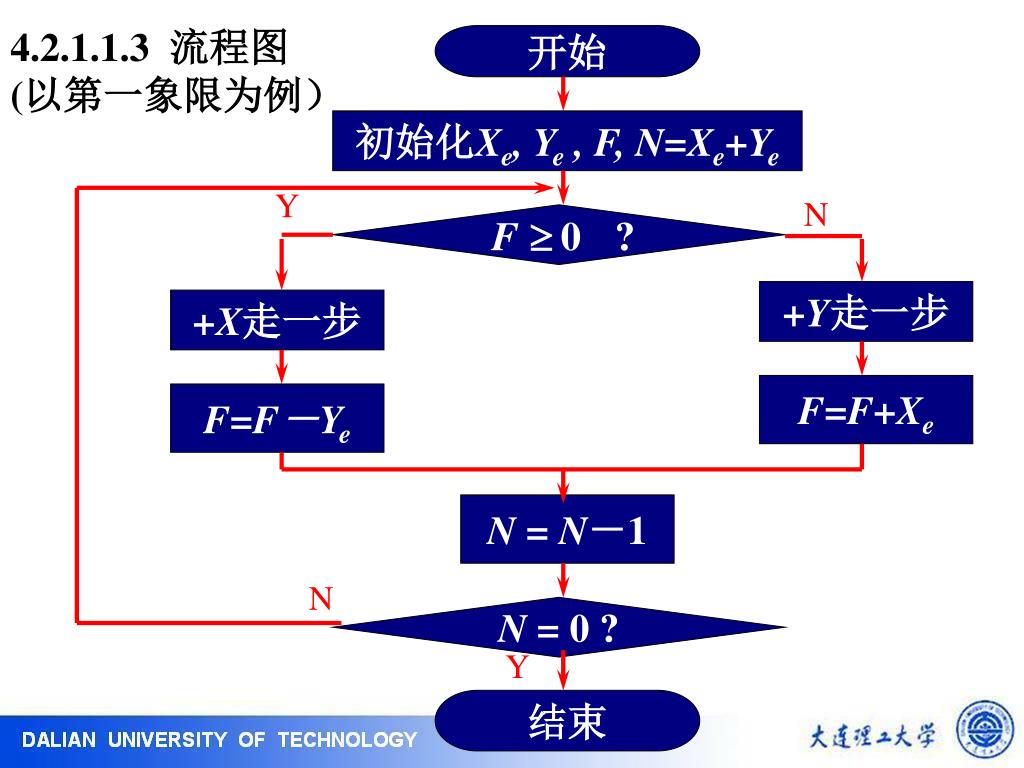

开始 初始化Xe, Ye , F, N=Xe+Ye Y N +Y走一步 +X走一步 F=F+Xe F=F－Ye N = N－1 N N = 0 ? Y 结束 4.2.1.1.3 流程图(以第一象限为例）
F >= 0, -X F >= 0, +X F < 0, +Y F < 0, +Y F < 0, -Y F < 0, -Y F >= 0, -X F >= 0, +X 4.2.1.1.4 逐点比较法直线插补的其他象限情况 II Y I Xe,Ye Xe,Ye X0,Y0 X0,Y0 X0,Y0 X0,Y0 X Xe,Ye III Xe,Ye IV

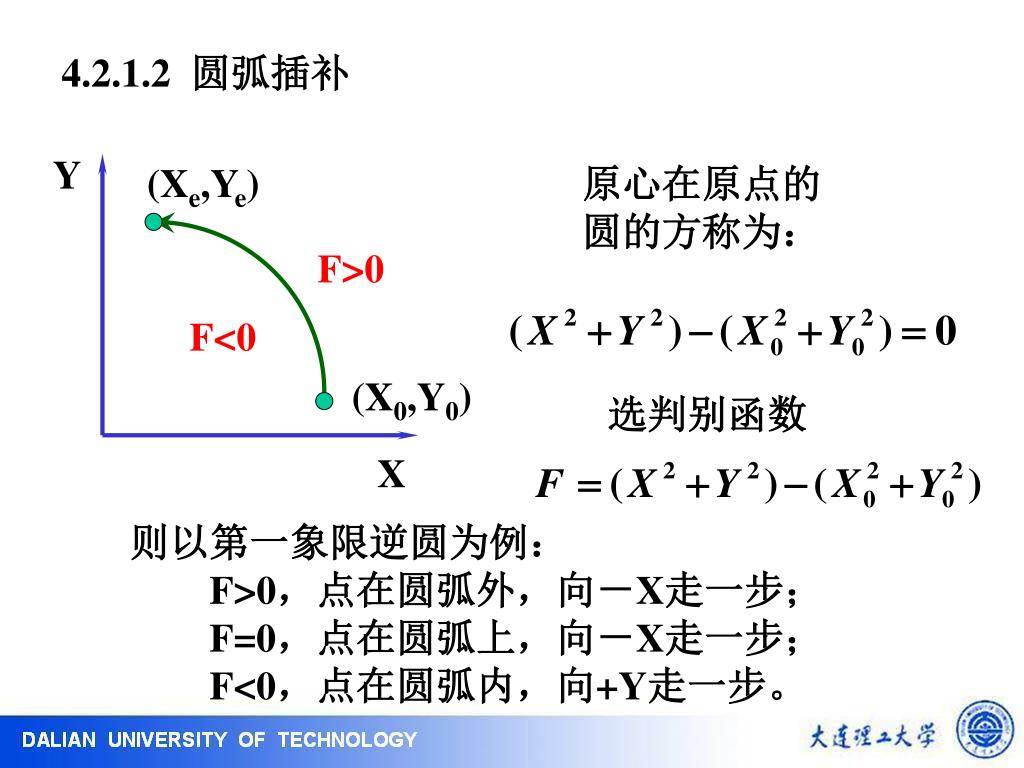

Y (Xe,Ye) 原心在原点的圆的方称为： F>0 F<0 (X0,Y0) 选判别函数 X 4.2.1.2 圆弧插补 则以第一象限逆圆为例：F>0，点在圆弧外，向－X走一步；F=0，点在圆弧上，向－X走一步； F<0，点在圆弧内，向+Y走一步。

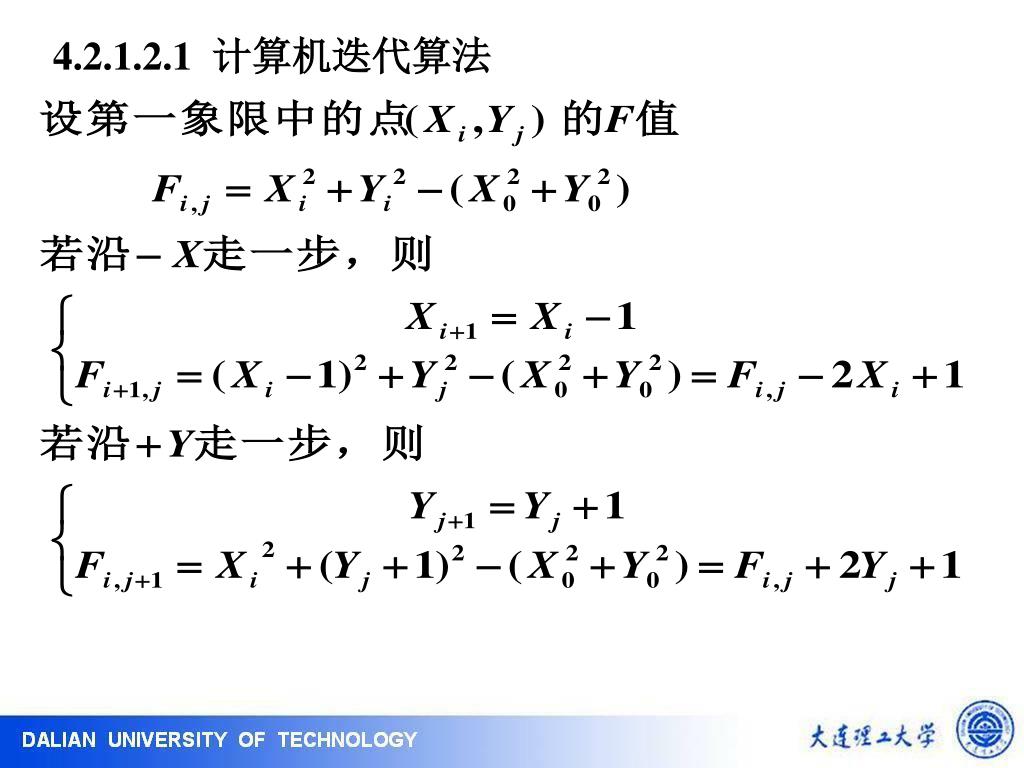

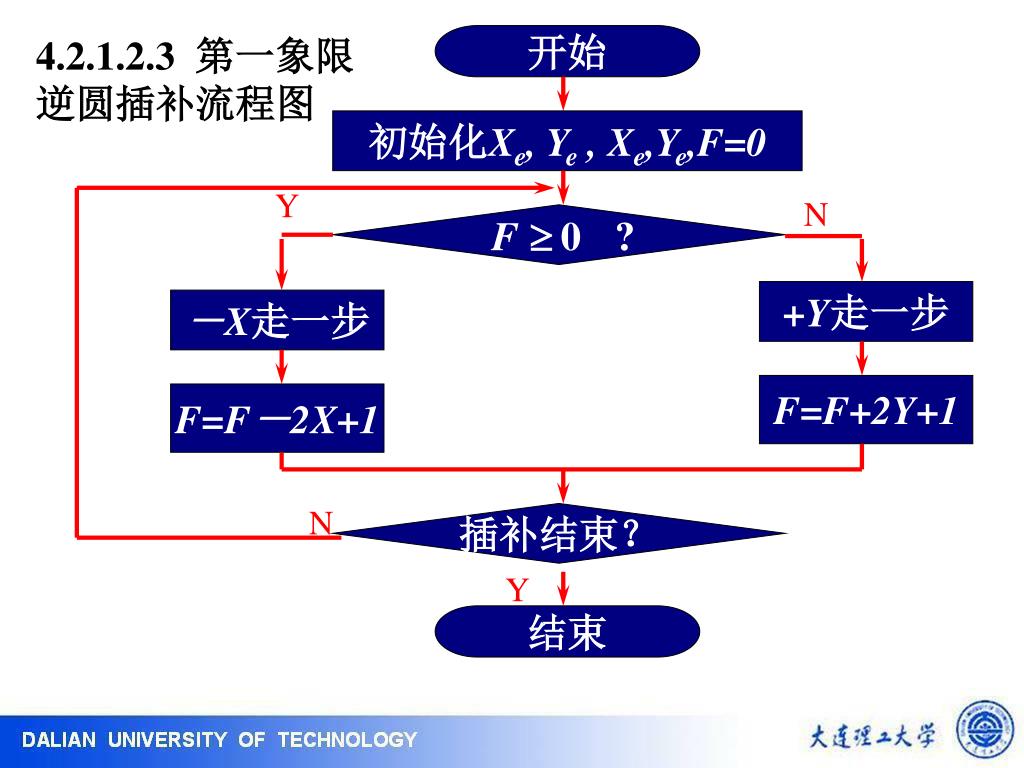

开始 初始化Xe, Ye , Xe,Ye,F=0 Y N +Y走一步 －X走一步 F=F+2Y+1 F=F－2X+1 N 插补结束？ Y 结束 4.2.1.2.3 第一象限逆圆插补流程图

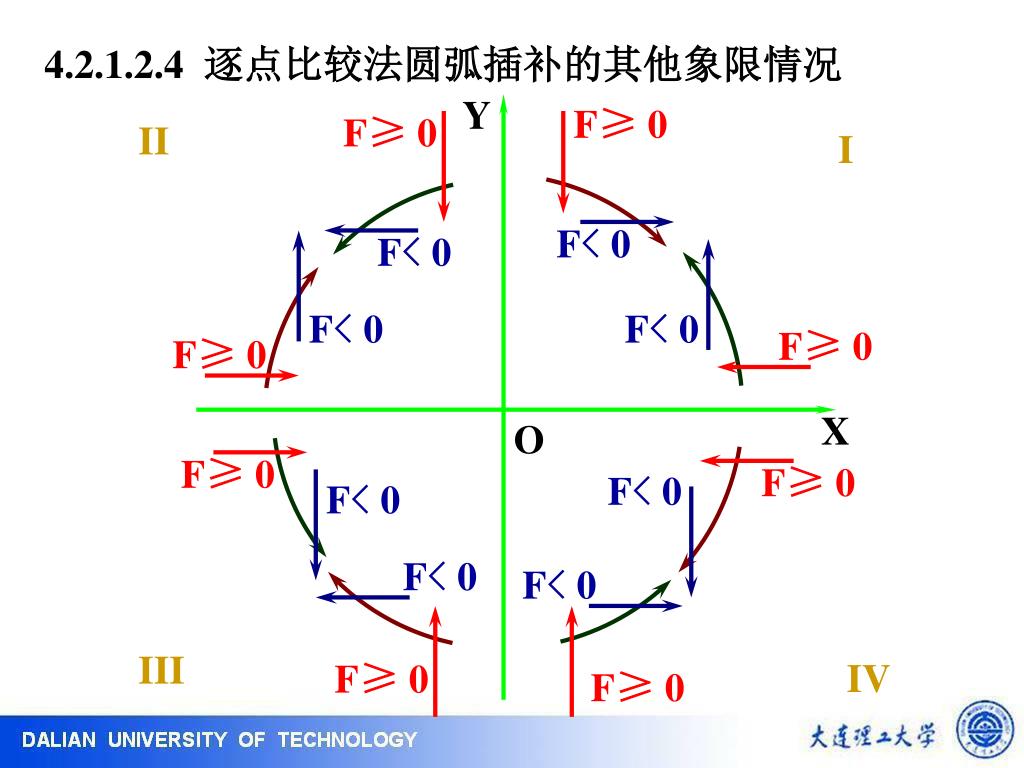

4.2.1.2.4 逐点比较法圆弧插补的其他象限情况 Y F≥ 0 F≥ 0 II I F< 0 F< 0 F< 0 F< 0 F≥ 0 F≥ 0 X O F≥ 0 F≥ 0 F< 0 F< 0 F< 0 F< 0 III F≥ 0 IV F≥ 0

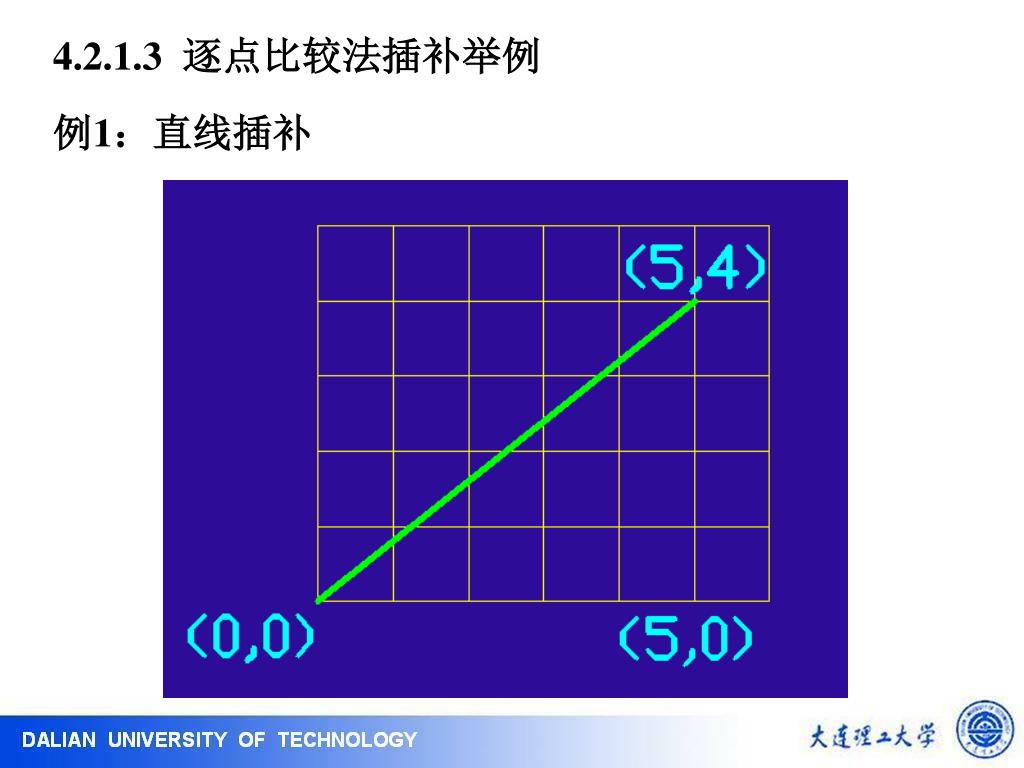

4.2.1.3 逐点比较法插补举例 例1：直线插补

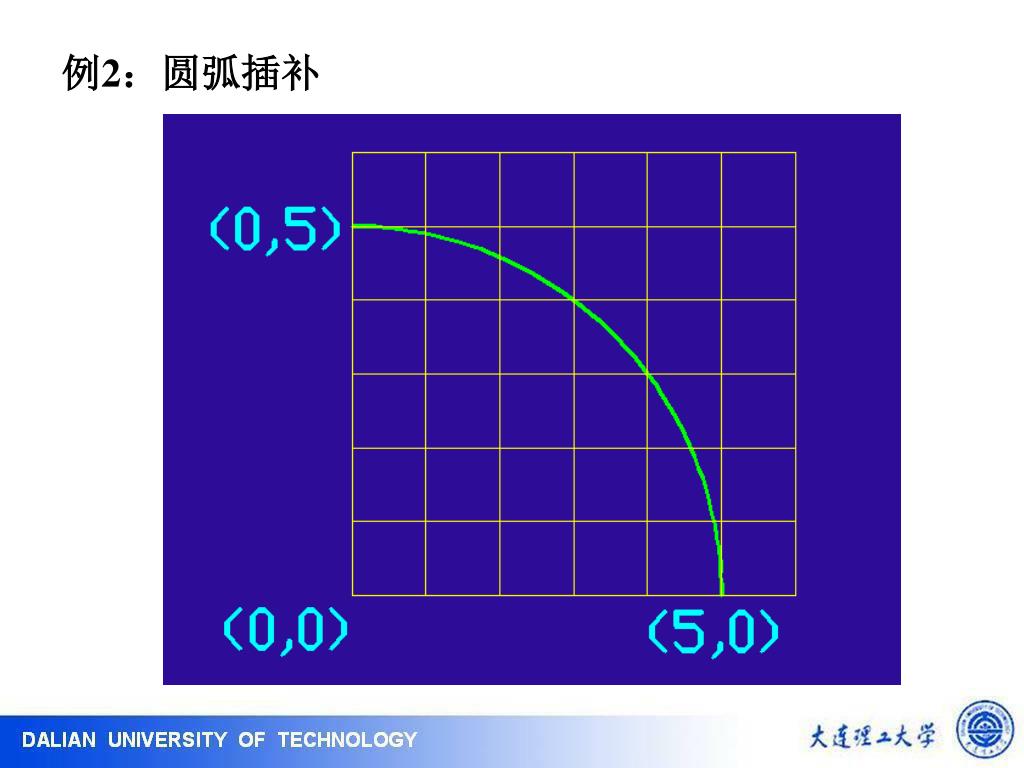

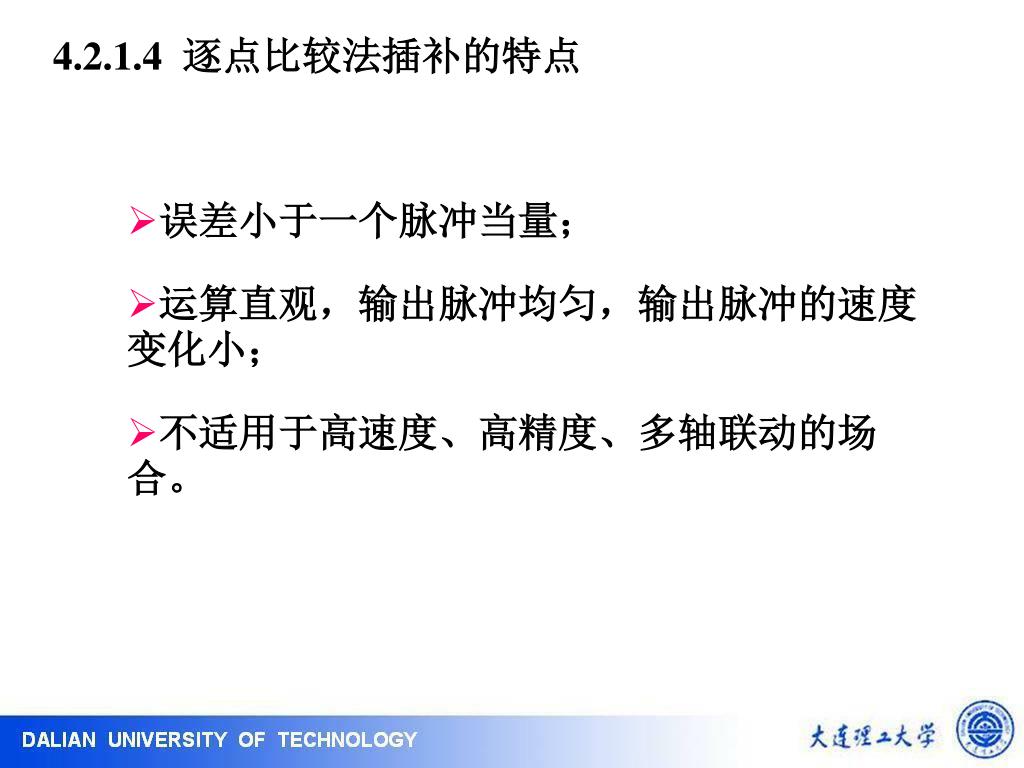

4.2.1.4 逐点比较法插补的特点 • 误差小于一个脉冲当量； • 运算直观，输出脉冲均匀，输出脉冲的速度变化小； • 不适用于高速度、高精度、多轴联动的场合。

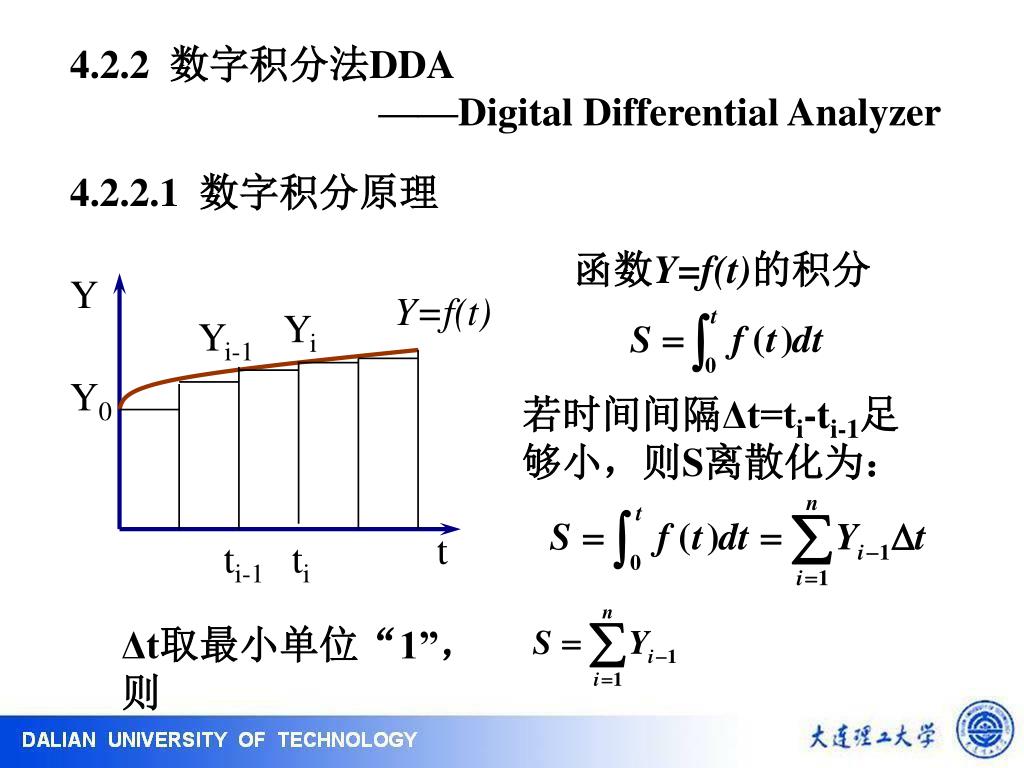

Y Y=f(t) Yi Yi-1 Y0 t ti-1 ti 4.2.2 数字积分法DDA ——Digital Differential Analyzer 4.2.2.1 数字积分原理 函数Y=f(t)的积分 若时间间隔Δt=ti-ti-1足够小，则S离散化为： Δt取最小单位“1”，则

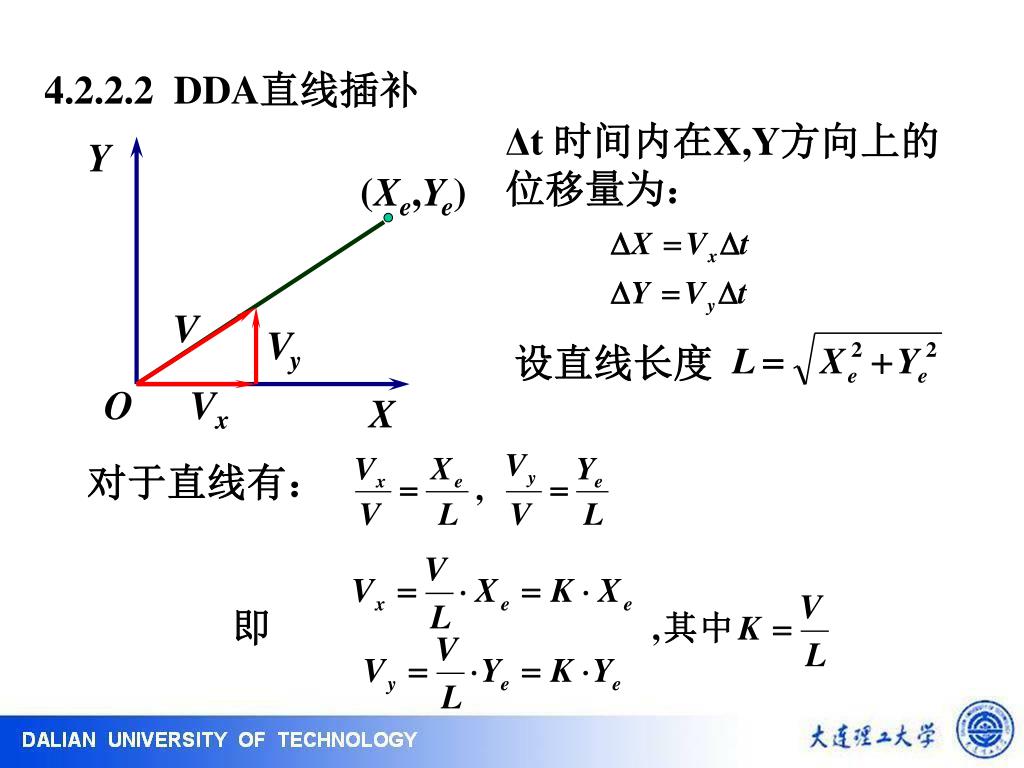

Δt时间内在X,Y方向上的位移量为： Y (Xe,Ye) V Vy 设直线长度 O Vx X 对于直线有： 即 4.2.2.2 DDA直线插补

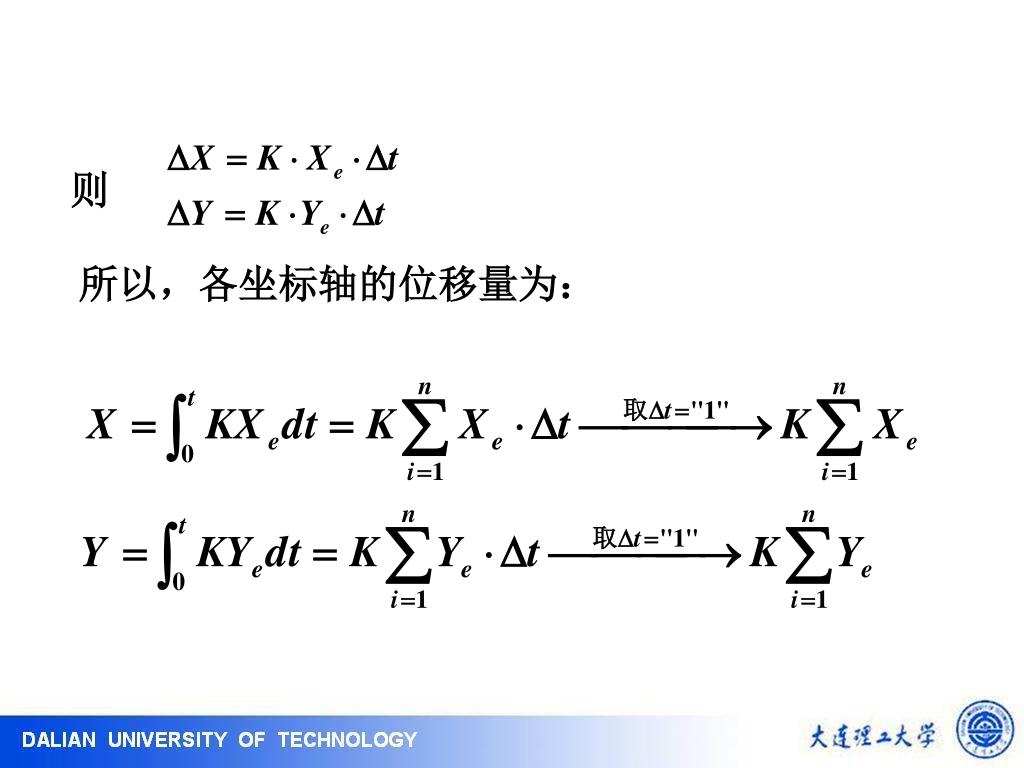

则 所以，各坐标轴的位移量为：

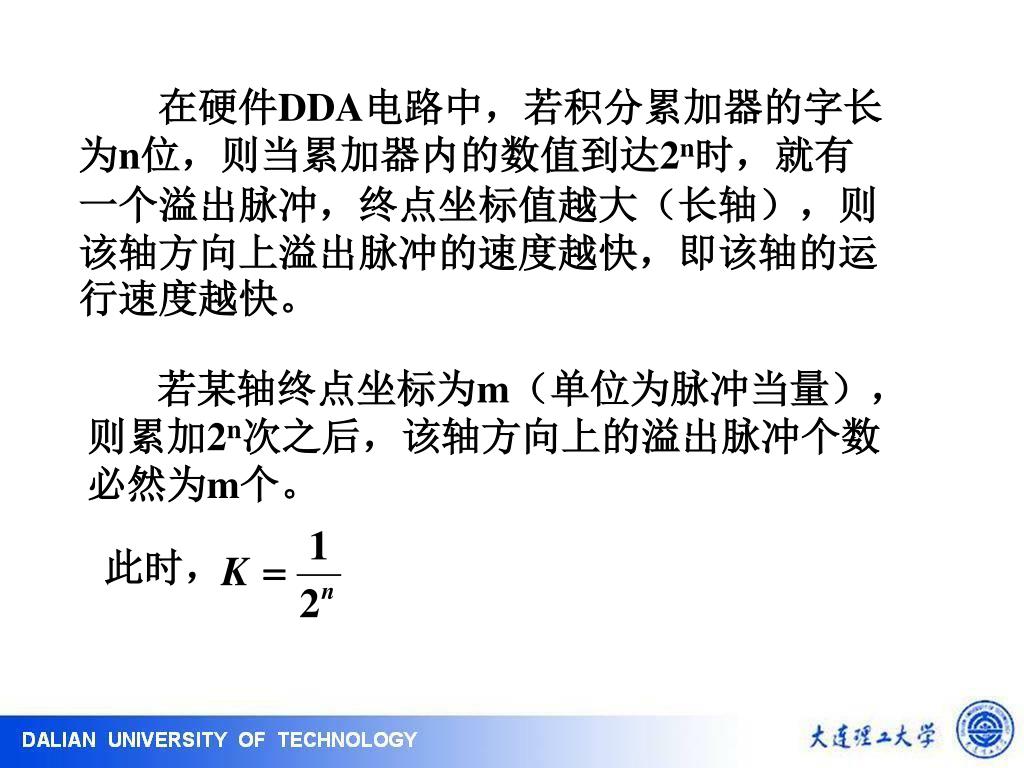

此时， 在硬件DDA电路中，若积分累加器的字长为n位，则当累加器内的数值到达2n时，就有一个溢出脉冲，终点坐标值越大（长轴），则该轴方向上溢出脉冲的速度越快，即该轴的运行速度越快。 若某轴终点坐标为m（单位为脉冲当量），则累加2n次之后，该轴方向上的溢出脉冲个数必然为m个。

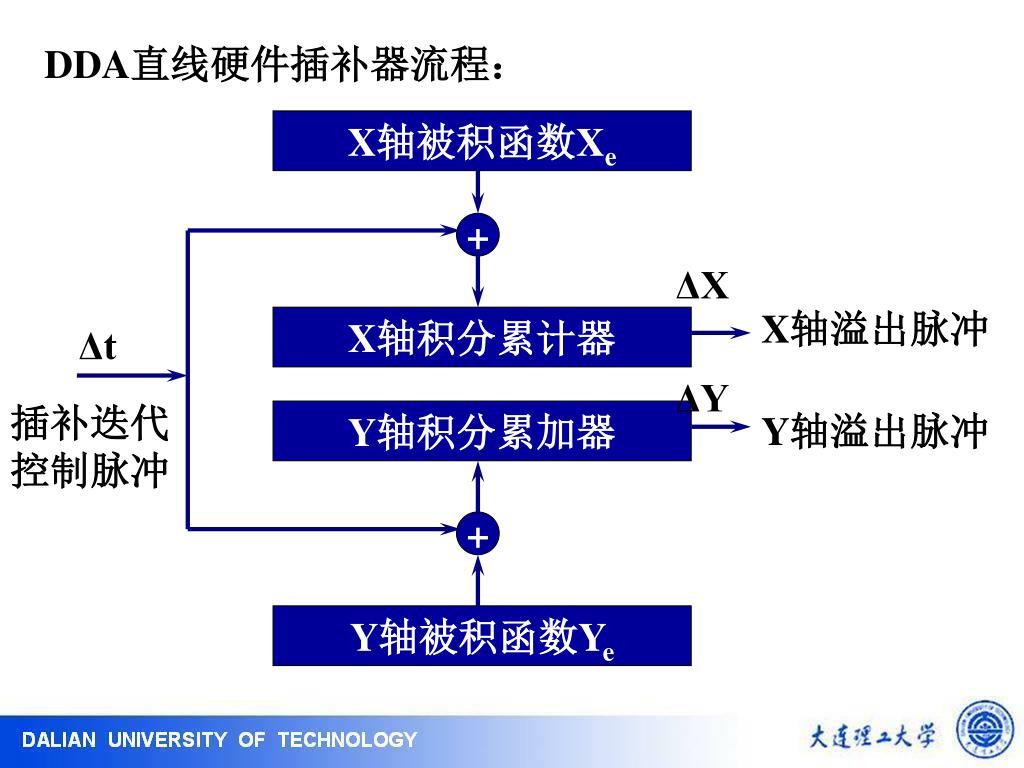

DDA直线硬件插补器流程： X轴被积函数Xe + ΔX X轴溢出脉冲 X轴积分累计器 Δt ΔY 插补迭代控制脉冲 Y轴积分累加器 Y轴溢出脉冲 + Y轴被积函数Ye
Y V Vy ∽ P(X,Y) A Vx O X 4.2.2.3 DDA圆弧插补 图中所示第一象限逆圆

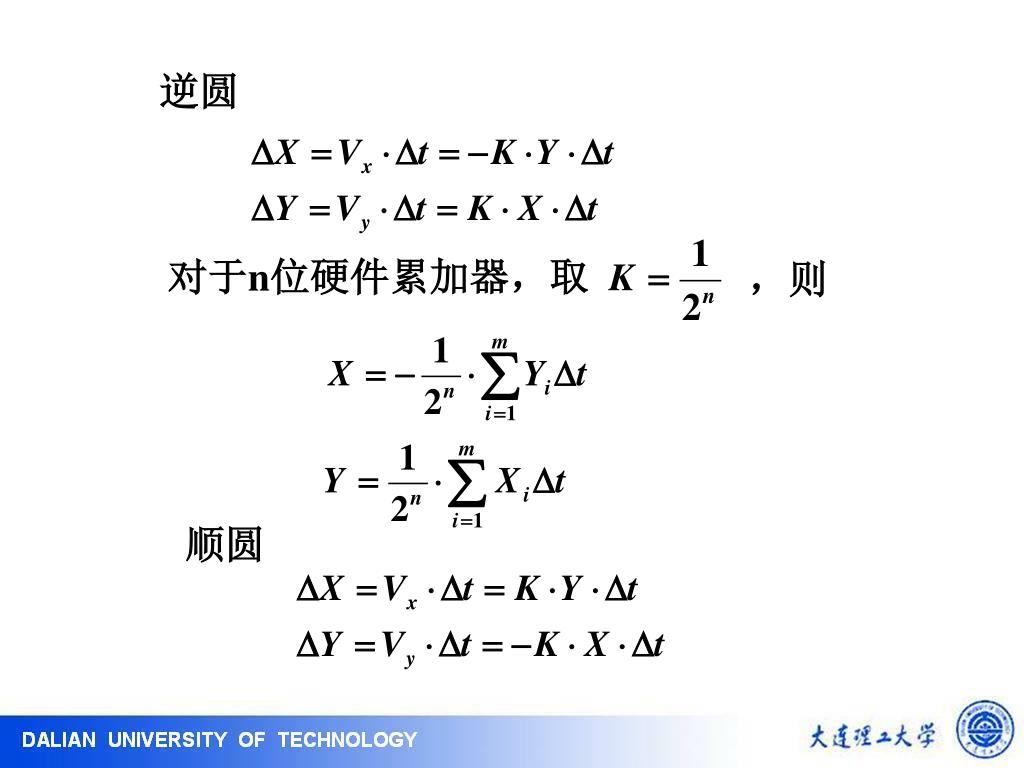

逆圆 对于n位硬件累加器，取 ，则 顺圆
DDA第一象限逆圆硬件插补器流程： X轴被积函数Yi + ΔX X轴溢出脉冲－X方向 X轴积分累计器 Δt ΔY 插补迭代控制脉冲 Y轴积分累加器 Y轴溢出脉冲+Y方向 + Y轴被积函数Xi

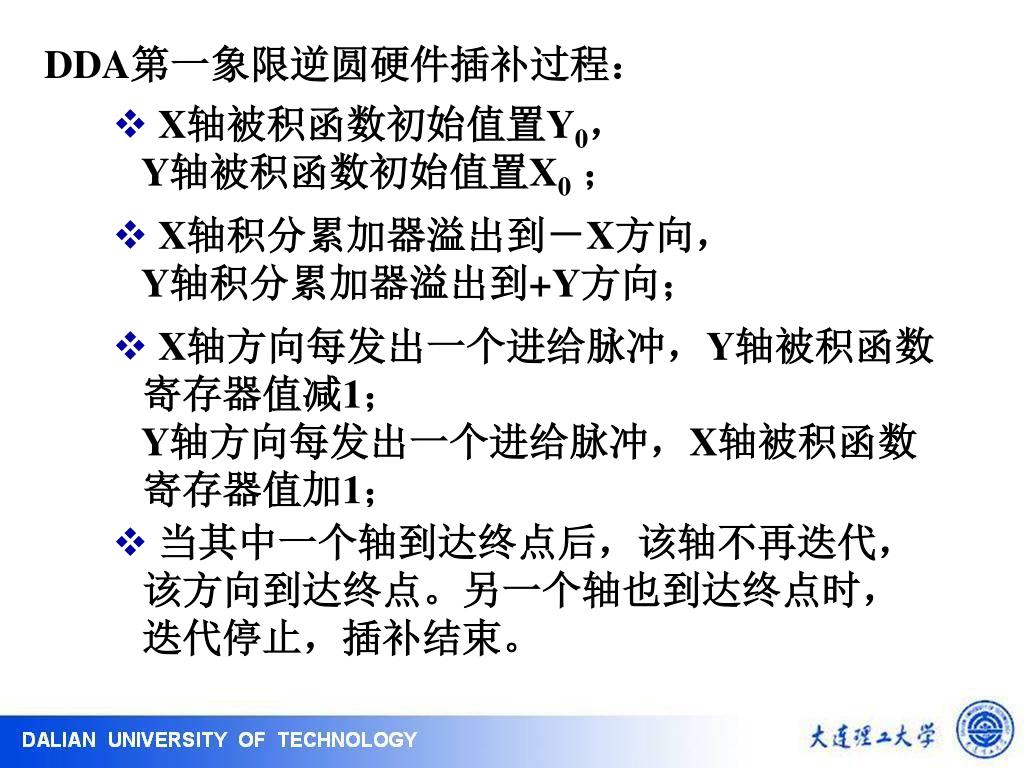

DDA第一象限逆圆硬件插补过程： • X轴被积函数初始值置Y0，Y轴被积函数初始值置X0； • X轴积分累加器溢出到－X方向，Y轴积分累加器溢出到+Y方向； • X轴方向每发出一个进给脉冲，Y轴被积函数 寄存器值减1；Y轴方向每发出一个进给脉冲，X轴被积函数 寄存器值加1； • 当其中一个轴到达终点后，该轴不再迭代， 该方向到达终点。另一个轴也到达终点时， 迭代停止，插补结束。
4.2.2.4 硬件DDA插补存在的问题及改进方法 • 加工工件的最大尺寸受累加器的字长的限制； • 因为累加器的字长固定，造成速度不均。可以使用“左移规格化”加以改善； • 长轴的脉冲先溢出，短轴的脉冲后溢出。使用“预置初值”减小加工误差。

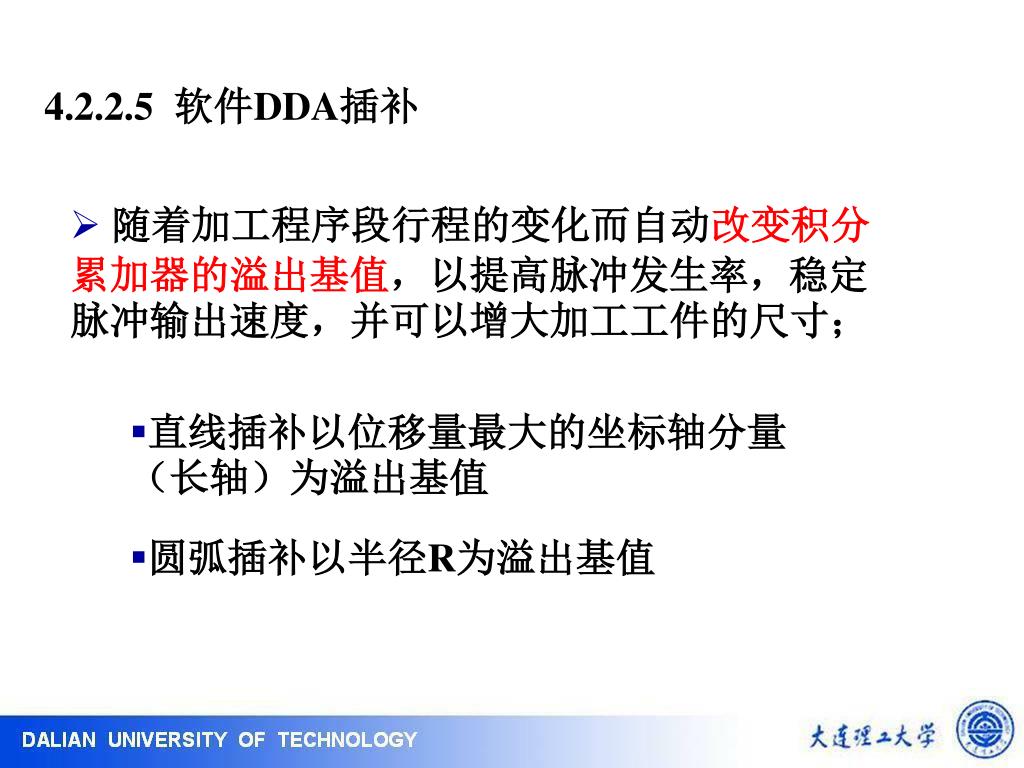

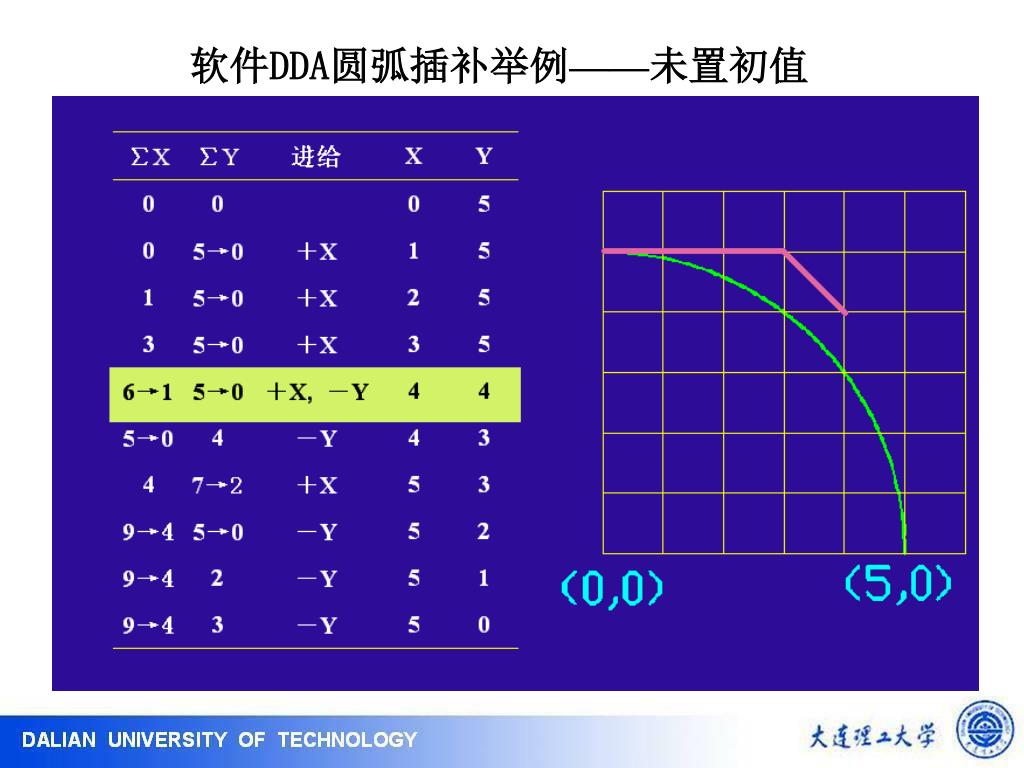

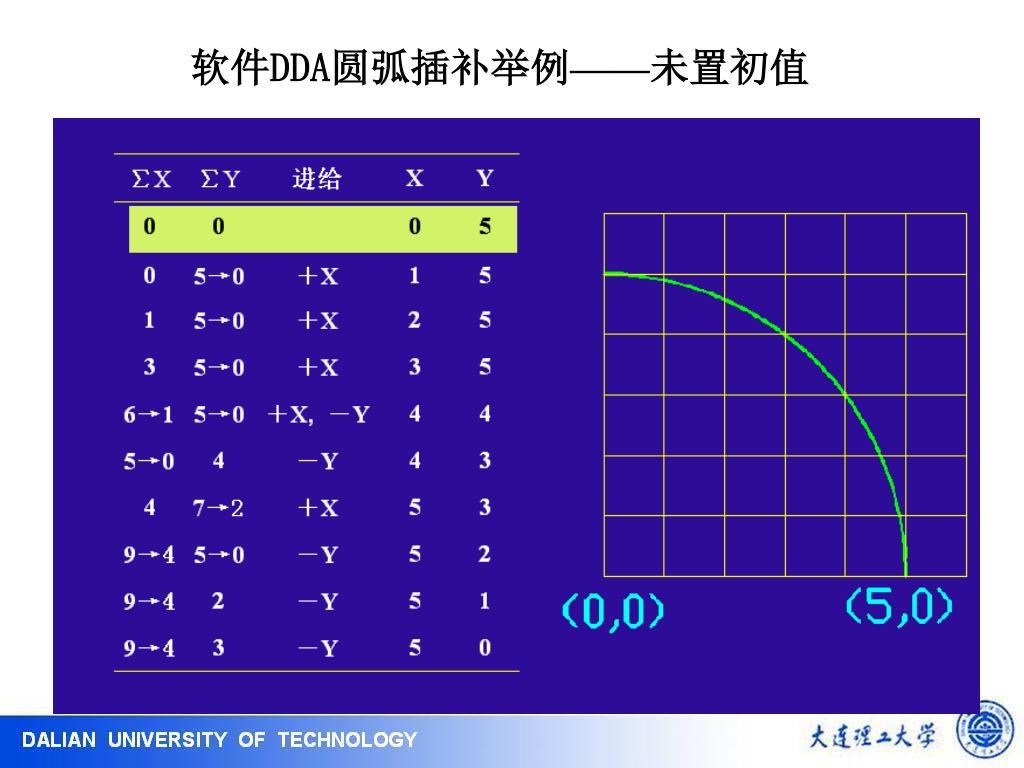

4.2.2.5 软件DDA插补 • 随着加工程序段行程的变化而自动改变积分累加器的溢出基值，以提高脉冲发生率，稳定脉冲输出速度，并可以增大加工工件的尺寸； • 直线插补以位移量最大的坐标轴分量（长轴）为溢出基值 • 圆弧插补以半径R为溢出基值

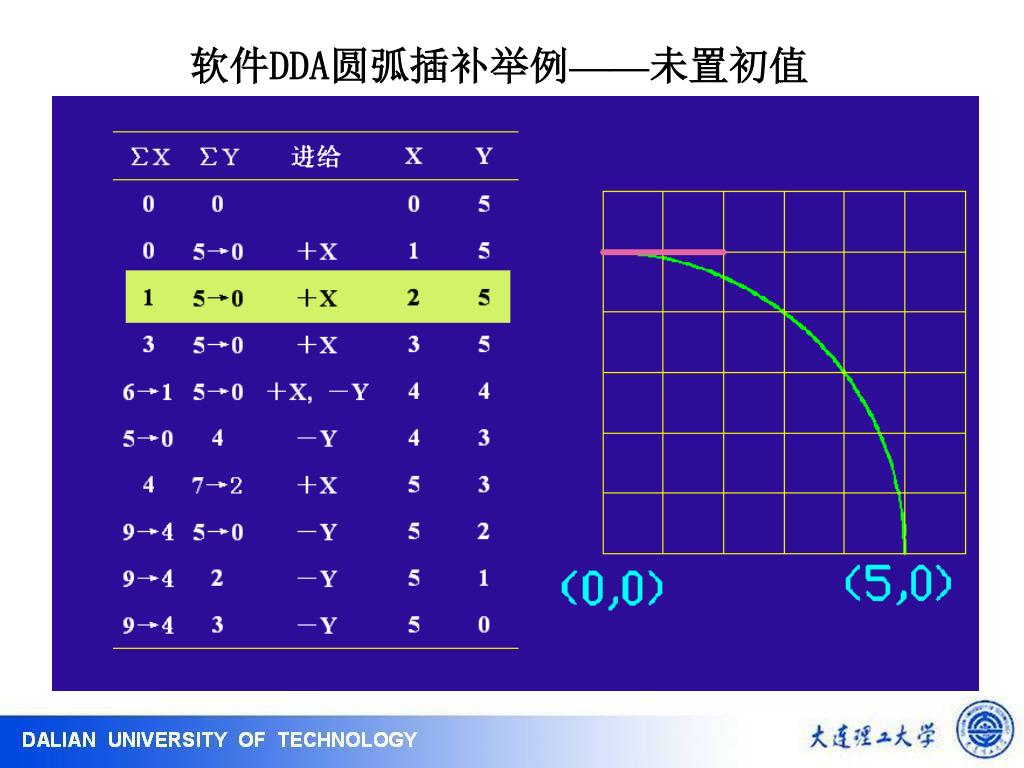

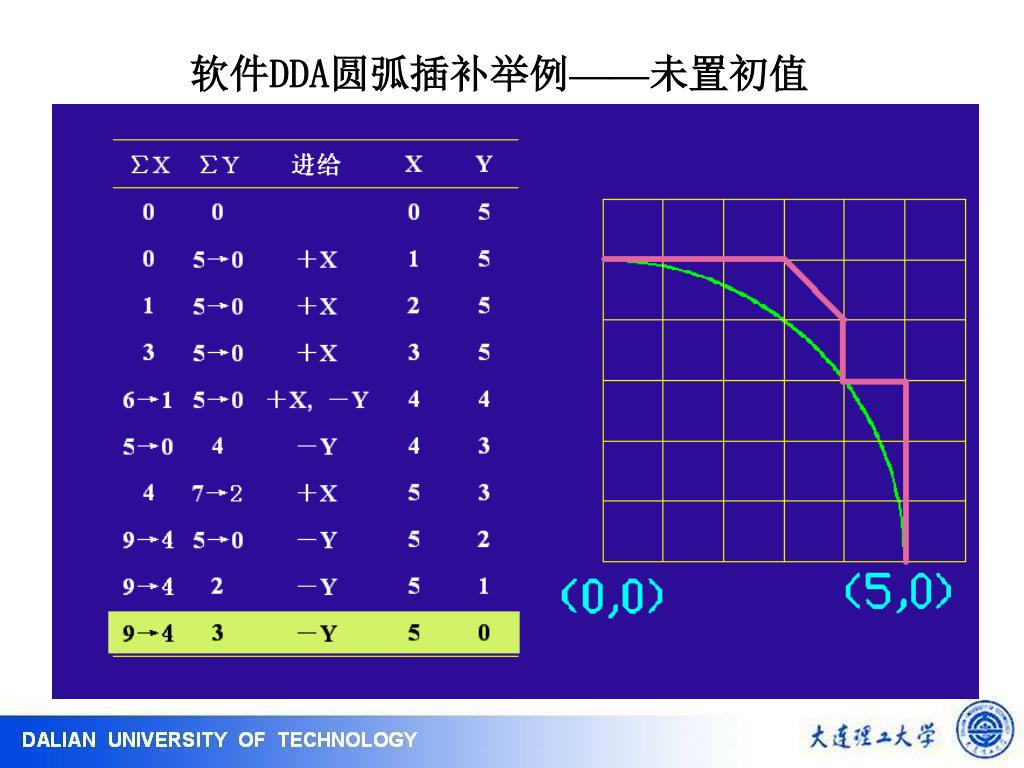

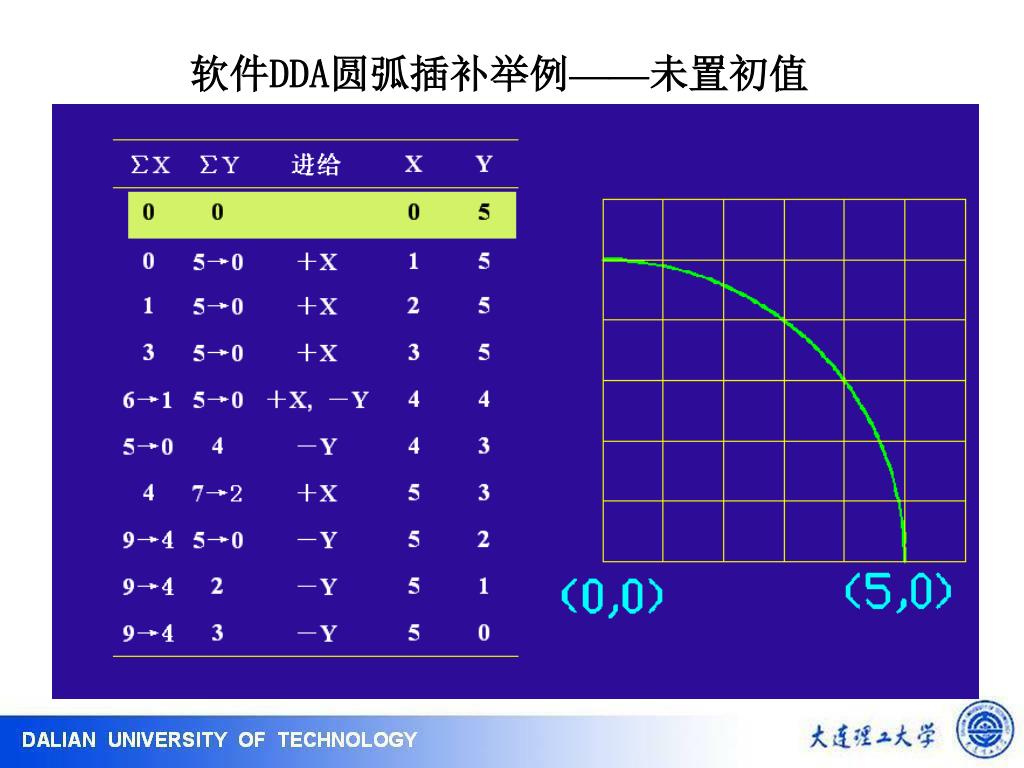

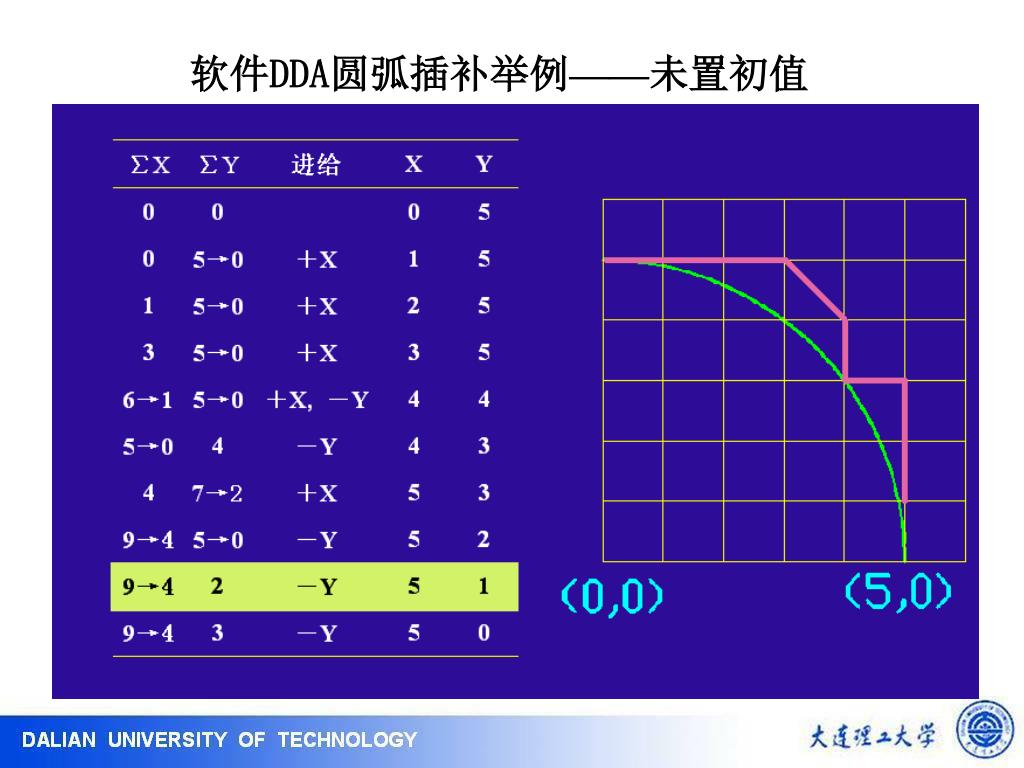

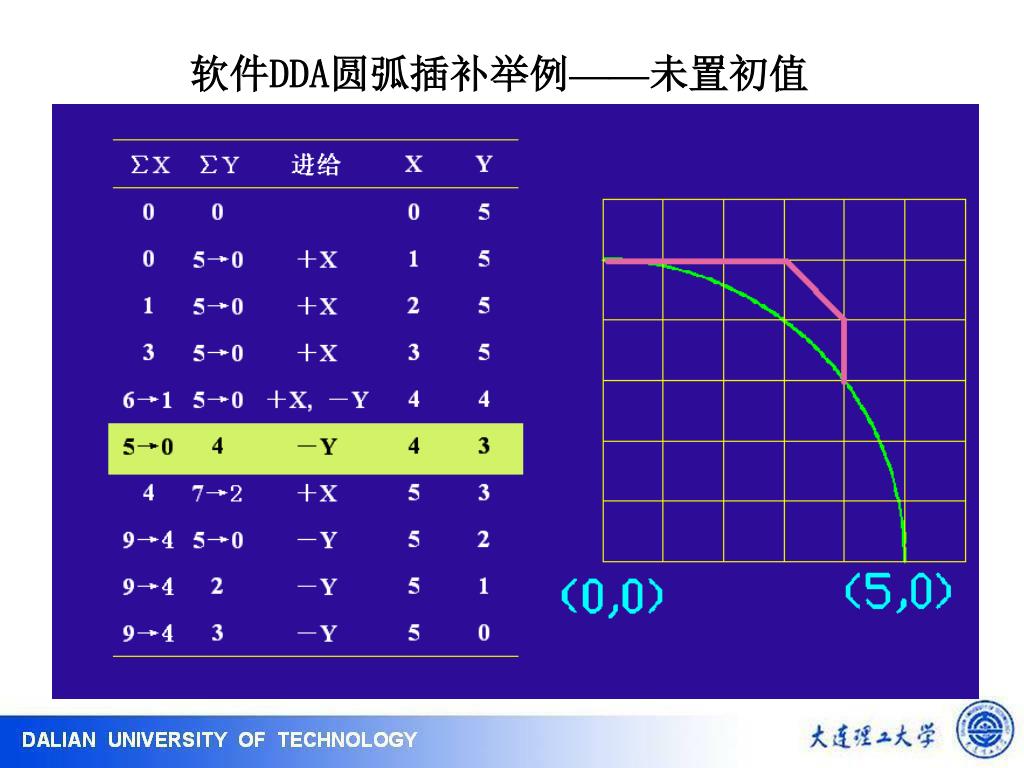

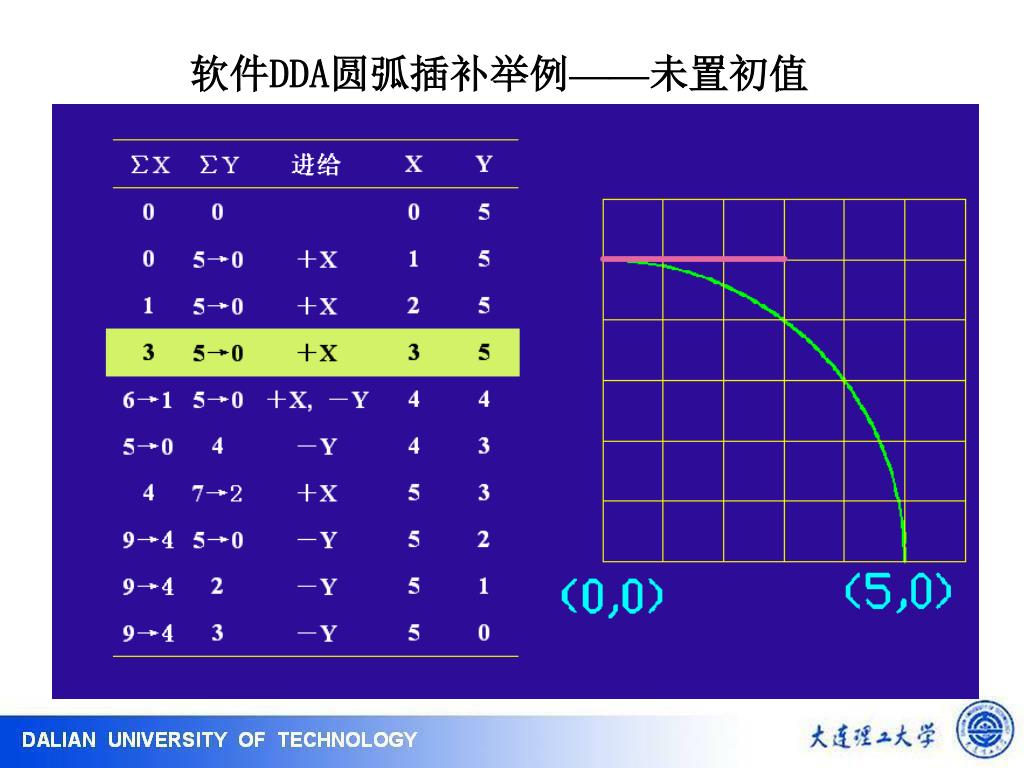

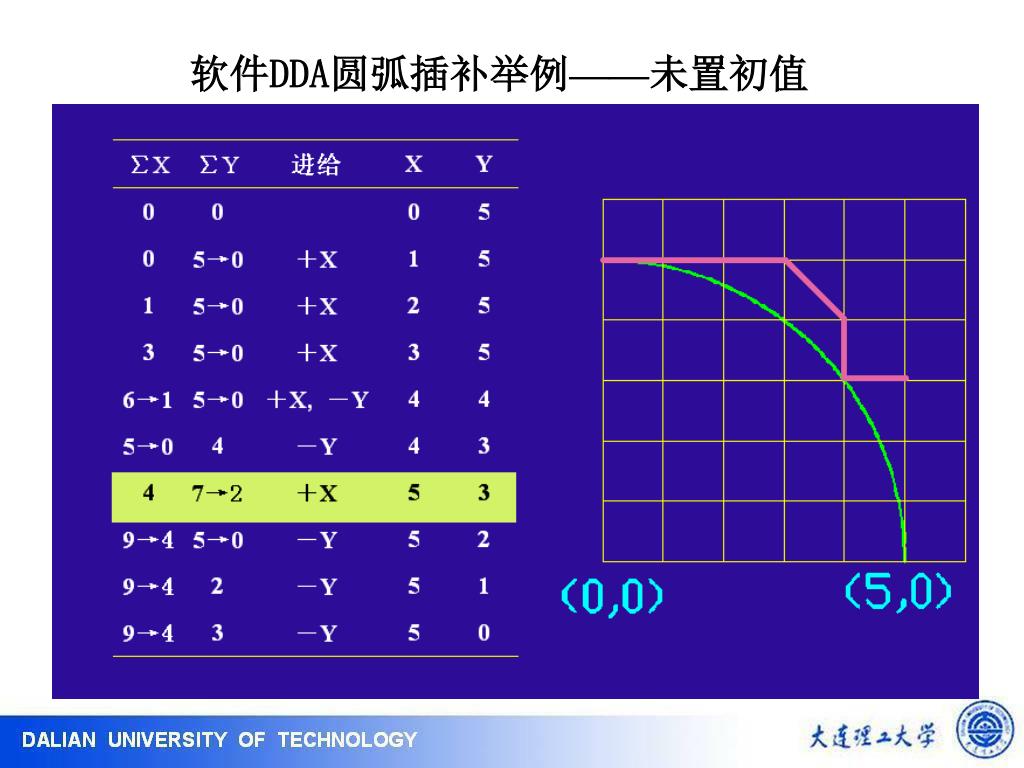

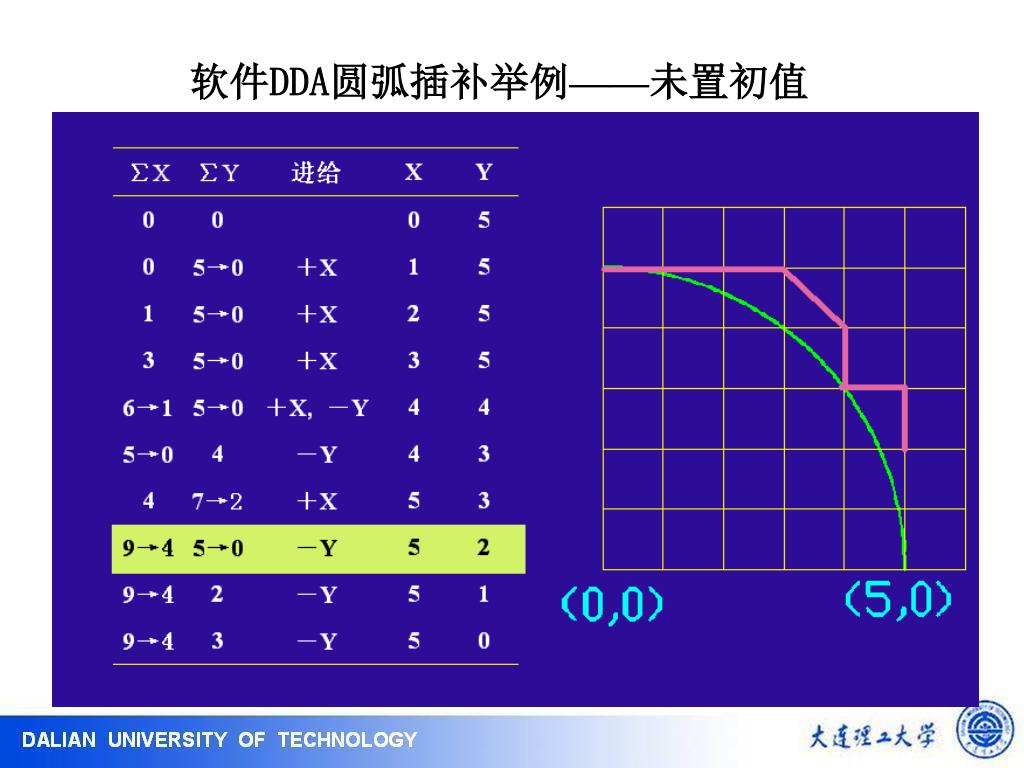

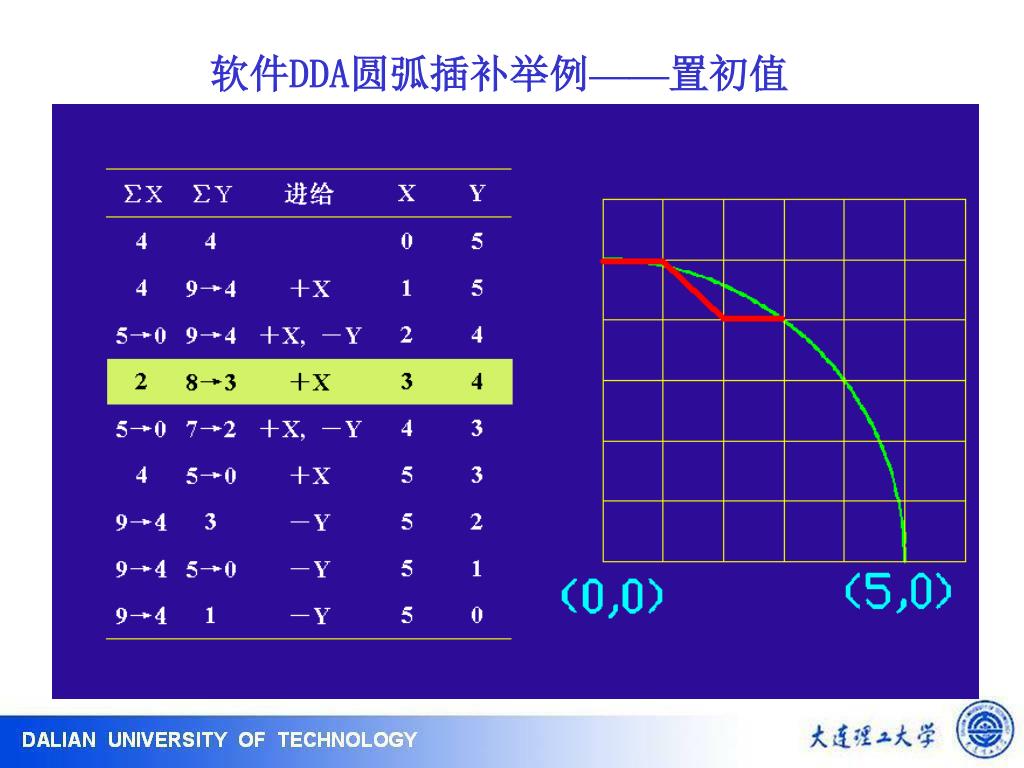

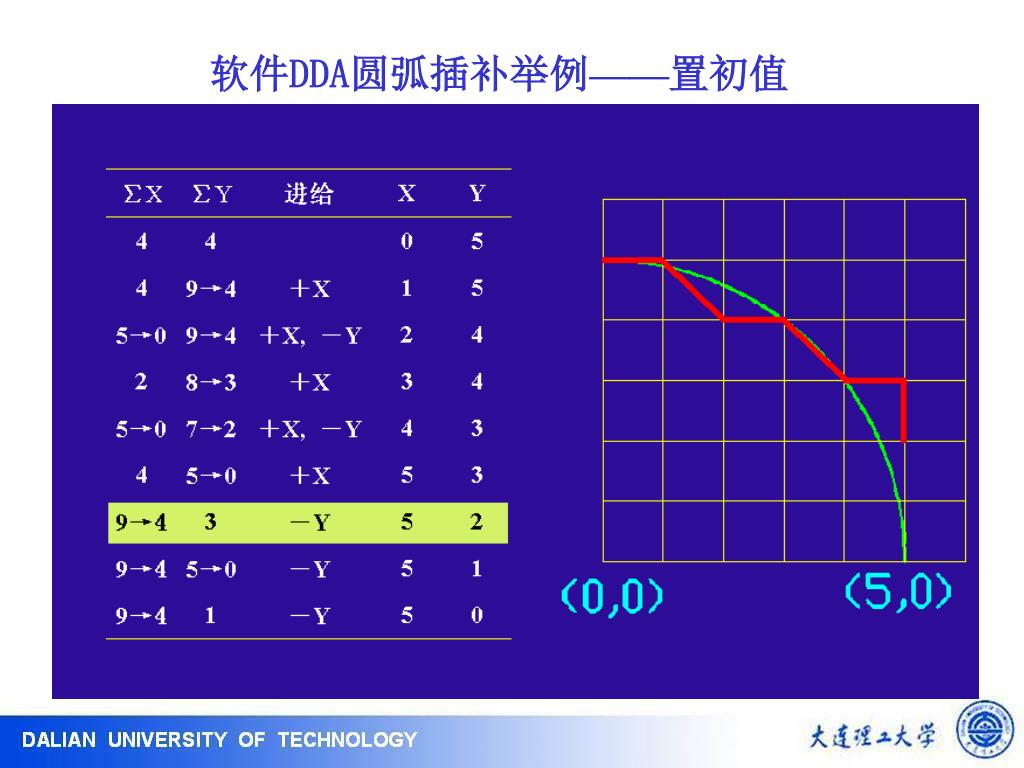

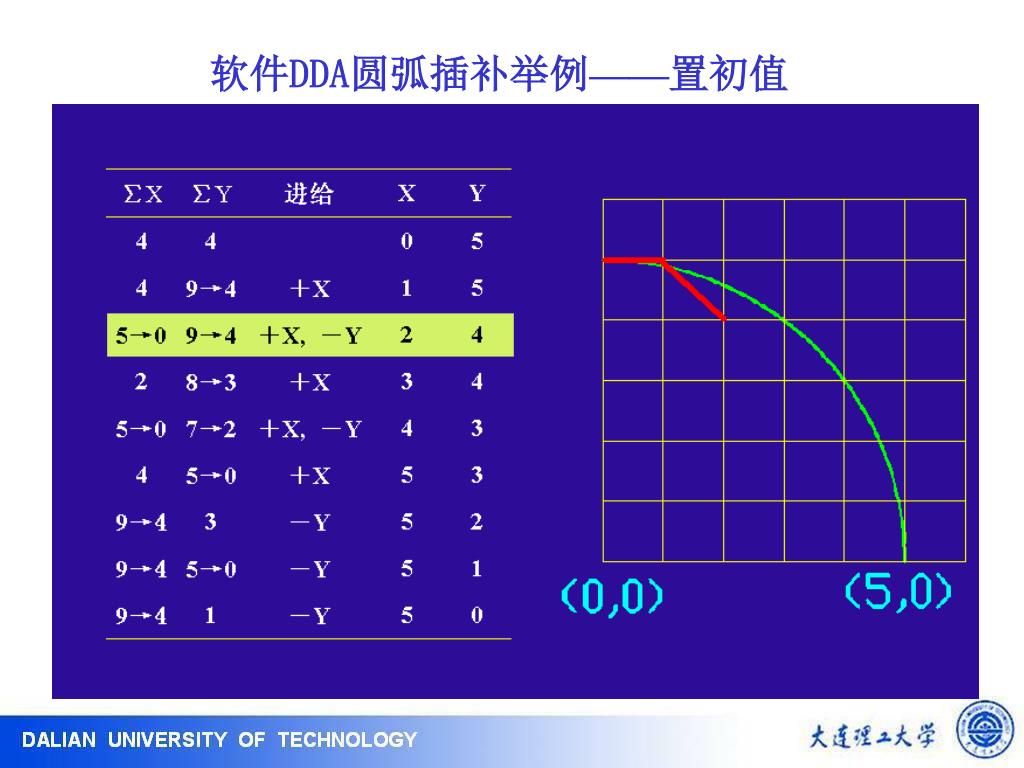

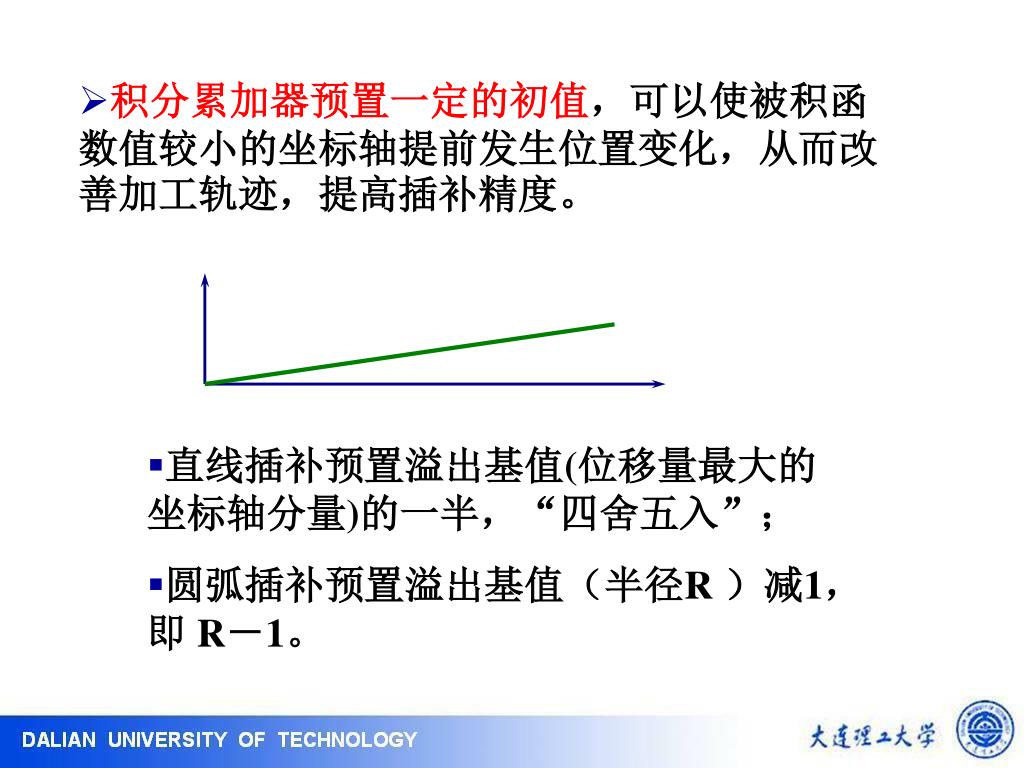

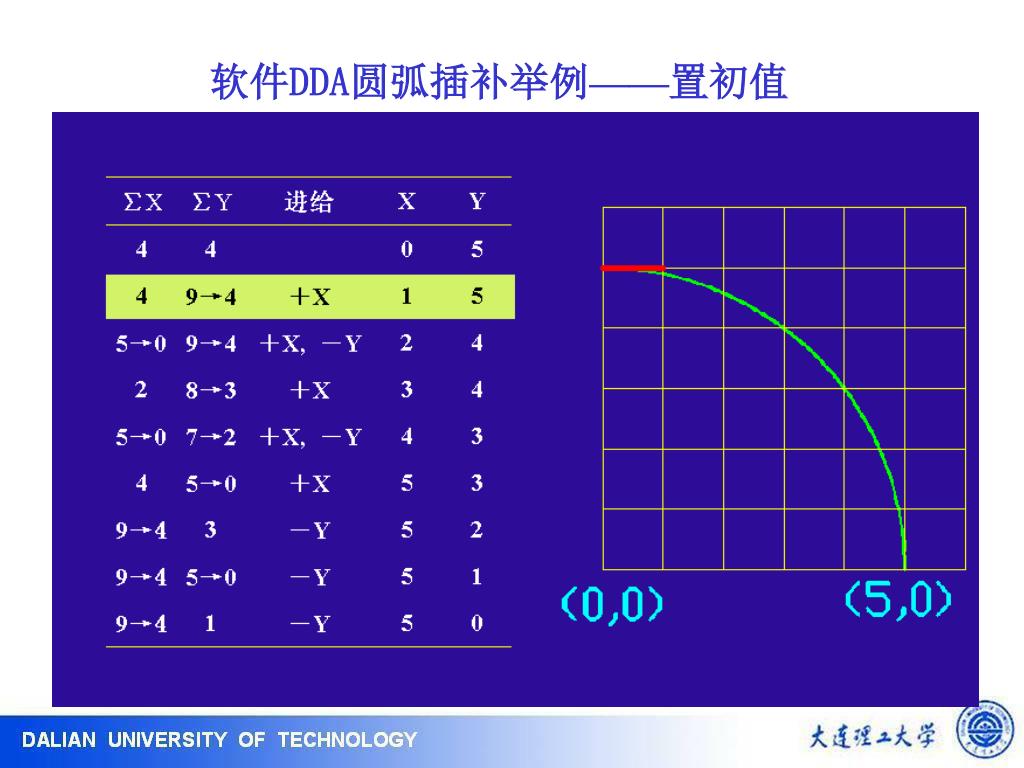

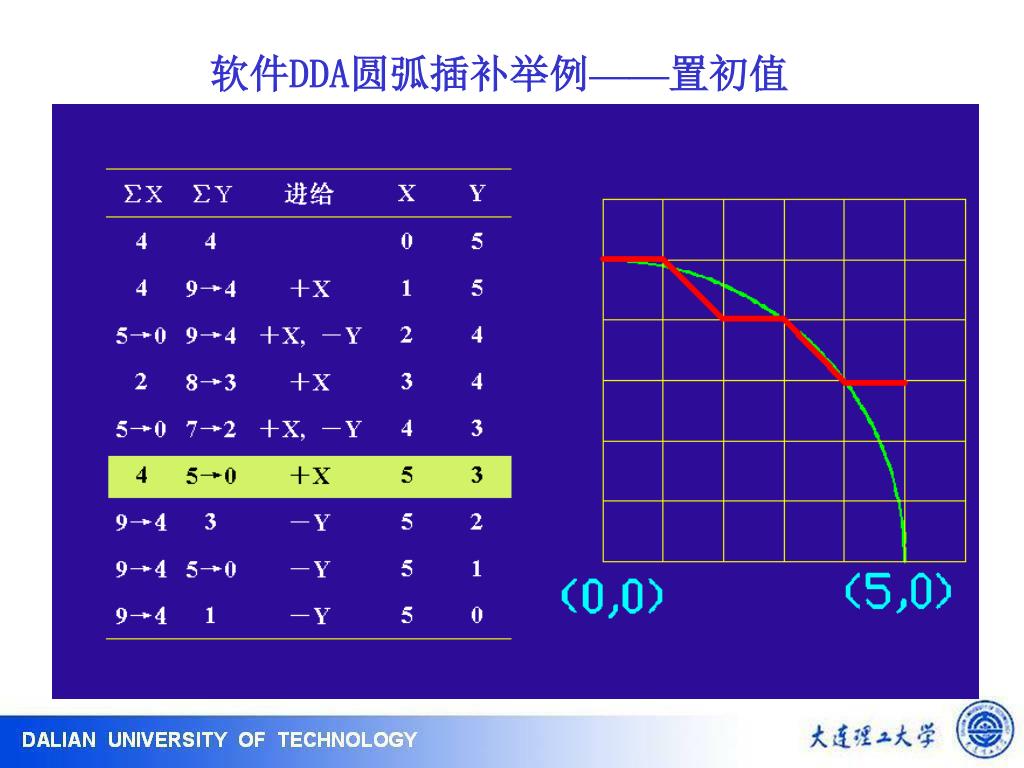

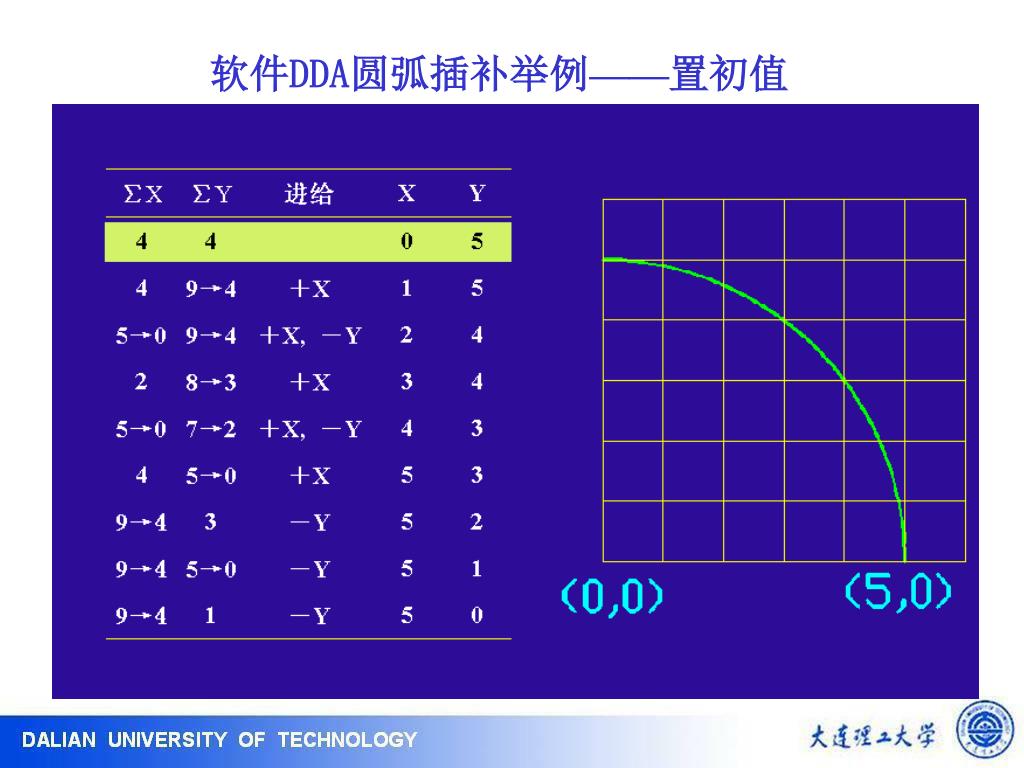

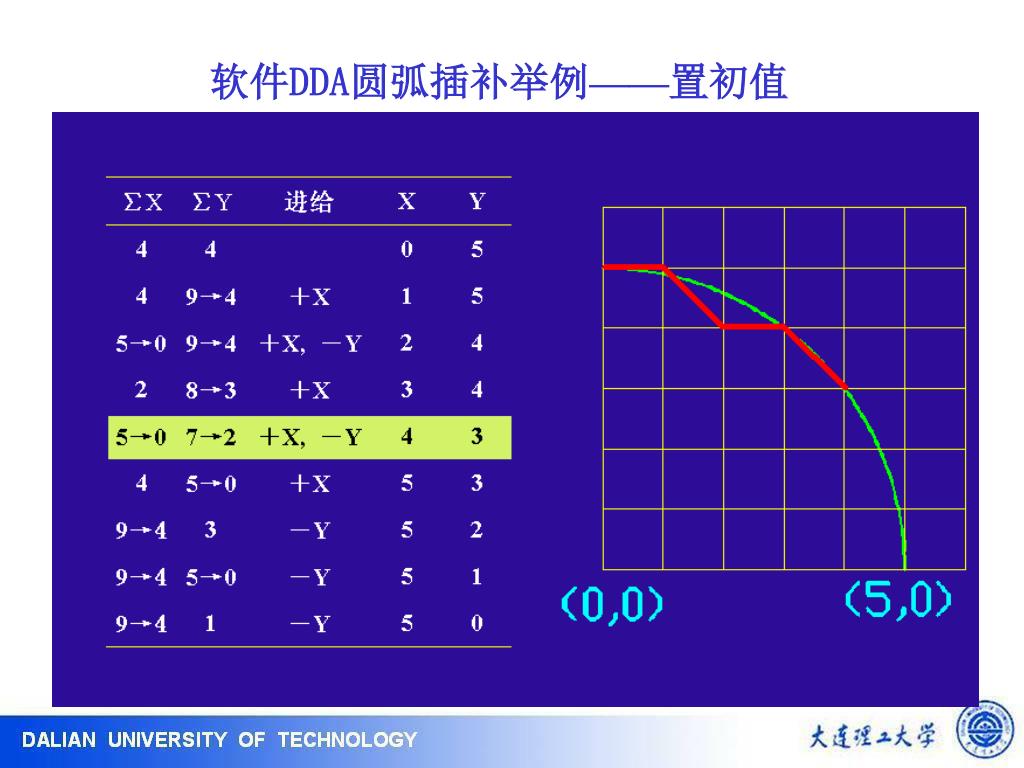

积分累加器预置一定的初值，可以使被积函数值较小的坐标轴提前发生位置变化，从而改善加工轨迹，提高插补精度。积分累加器预置一定的初值，可以使被积函数值较小的坐标轴提前发生位置变化，从而改善加工轨迹，提高插补精度。 • 直线插补预置溢出基值(位移量最大的坐标轴分量)的一半，“四舍五入”； • 圆弧插补预置溢出基值（半径R ）减1，即 R－1。
