Методи за проектиране на зали с електроакустични системи. Кинозали. Студия.

1. Методи за проектиране на зали с електроакустични системи. Кинозали. Студия. представени от инж. Кирил Янев studiobalkandji@gmail.com 0888 393278

2. Високоговорители • електро-динамични • електро-статични • лентови

3. Озвучителни тела • затворен обем • бас рефлекс • хорна • други (акустичен екран, трансмисионна линия)

4. Параметри на озвучителни тела • мощност • чувствителност • импеданс • характеристика на насоченост • други

5. Параметри на усилвателите на мощност • мощност • чувствителност • коефициент на усилване • други • критерии при избор на усилвател (100V, нискоомен)

6. Усилвателина мощност – 100 V линия • Изхода на усилвателя е свързан към повишаващ трансформатор; всеки високоговорител , част от линията, е снабден с понижаващ трансформатор. Принципа на работа е сходен с далекопроводните електрически линии.

7. Групиране на озвучителни тела • група конвенционални озвучителни тела

8. Групиране на озвучителни тела • звукова колона • малко разстояние между излъчвателите - добро поведение ВЧ • голяма дължина на линията - добра насоченост НЧ

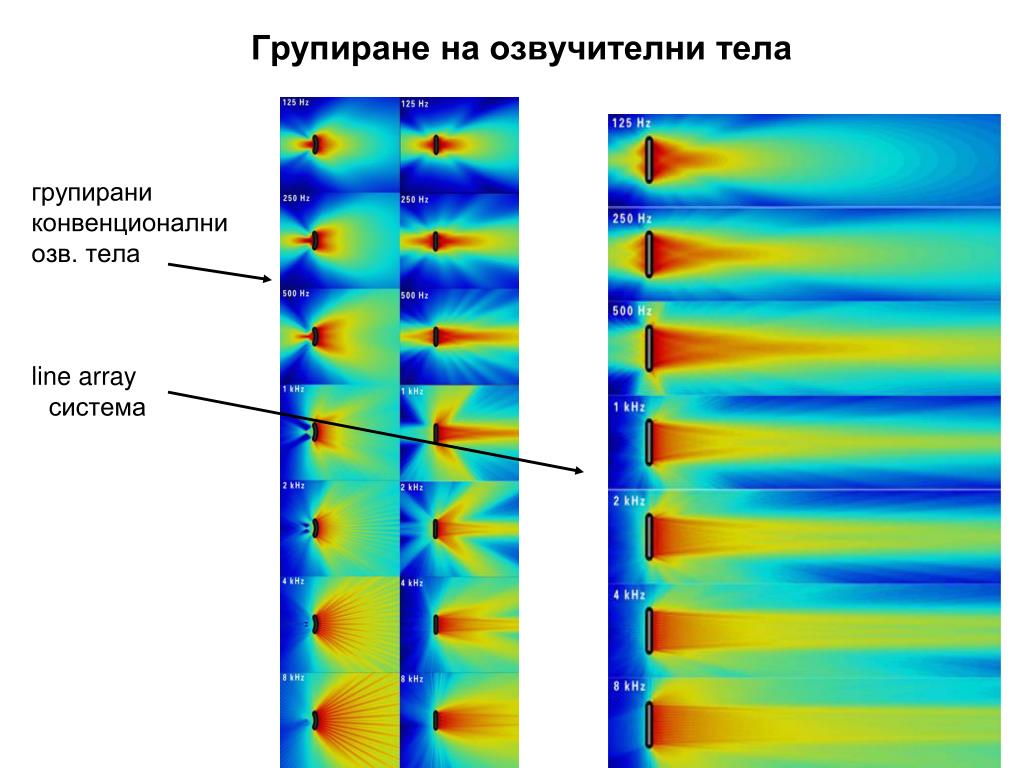

9. Групиране на озвучителни тела групирани конвенционални озв. тела line array система

10. Методи за проектиране на зали малка инсталация - единично централно озвучително тяло • подходяща за малка зала • подходяща за малка църква • подходяща за училищна актова зала • подходяща за училищна стая • подходяща за зала за презентации

11. Методи за проектиране на зали малка инсталация - ляво/дясно озвучителни тела + моно субуфер • подходяща за малка зала • подходяща за малка църква • подходяща за училищна актова зала • подходяща за концертна зала • подходяща за зала за презентации

12. Методи за проектиране на зали малка инсталация - малка инсталация - 5.1 съраунд • подходяща за малка зала • подходяща за училищна кино зала • подходяща за зала за презентации

13. Методи за проектиране на зали малка инсталация - разпределено озвучаване с тавански говорители • подходяща за изложбена зала • подходяща за бална зала • подходяща за конферентна зала

14. Методи за проектиране на зали малка инсталация - разпределено озвучаване с тавански говорители • подходяща за изложбена зала • подходяща за бална зала • подходяща за конферентна зала

15. Методи за проектиране на зали средна инсталация - зала с централна група озвучителни тела + допълнителни (infill, balconfill) • подходяща за зала за презентации • подходяща за конферентна зала

16. Методи за проектиране на зали средна инсталация - коридорен тип с централни озвучителни тела + няколко закъснителни линии • подходяща за църква от евангелски тип • подходяща за конферентна зала • подходяща за дълги помещения

17. Методи за проектиране на зали средна инсталация - тип “аула” с няколко групи озвучители тела • подходяща за аула • подходяща за конферентна зала • подходяща за широки помещения

18. Методи за проектиране на зали средна инсталация - звукова колона • подходяща за летища • подходяща за конферентна зала • подходяща за молове • подходяща за реверберантни помещения

19. Методи за проектиране на зали средна инсталация - бар/дискотека с озвучаване на зони • подходяща за кафенета • подходяща за дискотеки • подходяща за барове • подходяща за помещения с много различни функционални части

20. Методи за проектиране на зали голяма инсталация - зала • подходяща за конферентни зали • подходяща за мултифунционални зали

21. Методи за проектиране на зали голяма инсталация - театър (групи озв. тела със специална функция) • подходяща за театрални • подходяща за мултифунционални зали

22. Методи за проектиране на зали голяма инсталация - line array • подходяща за концертни зали • подходяща за мултифунционални зали • подходяща за помещения с голяма дължина

23. Методи за проектиране на кинозали акустични изисквания: • RT60 (500Hz)<0,8s • отклонение от RT60 (500Hz) за други честоти по стандарт на Dolby

24. Методи за проектиране на кинозали акустични изисквания: • без първи отражения (за разлика от концертни зали) • изисквания към ниво на шум: NC30-NC35 • изисквания към звукоизолация

25. Методи за проектиране на кинозали избор на задекранни озвучителни тела: • осигуряват звуково налягане 105dB на ⅔ от размера на залата (при едновременна работа на 3те задекранни канала звуковото налягане се повишава с близо 5dB)

26. Методи за проектиране на кинозали задекранни озвучителни тела:

27. Методи за проектиране на кинозали съраунд озвучителни тела: брой: 12-16 (4 на задна стена, 3-4 на странични) минимален (за малки зали): 8 (2 на задна стена, 3 на странични) монтаж: предните на разстояние ⅔ от задна стена до екран най-задните на разстояние минимум 2-3 метра от задна стена

28. Методи за проектиране на кинозали субуфери: • използват се 18” високоговорители • брой: по един на всеки 675 кубични метра • закръглят се винаги в посока “нагоре” • понякога е добре да се преоразмерят за по-голямо въздействие

29. Методи за проектиране на студия Телевизионни, радио и звукозаписни студиа: тежки изисквания за шум (NC20-NC25) Функционалност на звукозаписни студия: 1. контролна стая 2. акустична кабина 3. звукозаглушена кабина (диктор, вокал) 4. машинно помещение 5. стая за отдих

30. Методи за проектиране на студия Звукозаписни студия (акустика контролна стая): • RT60: 0,2-0,4s • без първи отражения (Reflection Free Zone >20ms) • контрол на стоящи вълни (Bass Traping) • LEDE (live end-dead end)
