РАЗБРАЈАЊЕ КАБЛОВА

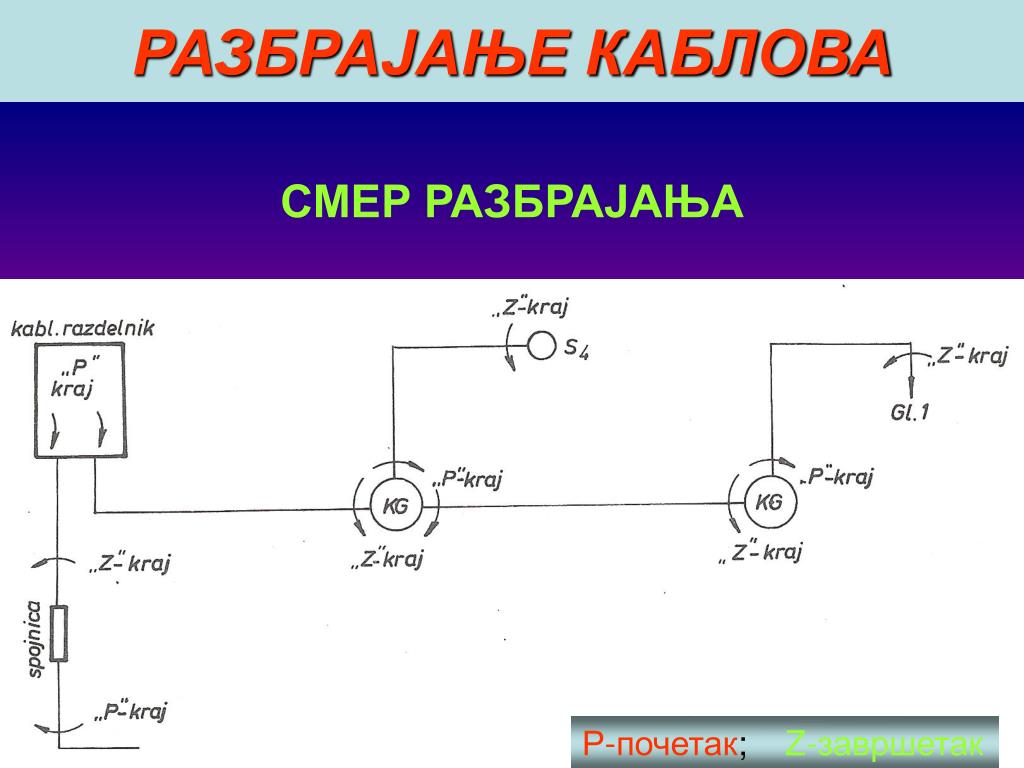

1. РАЗБРАЈАЊЕ КАБЛОВА СМЕР РАЗБРАЈАЊА Р-почетак; Z-завршетак

2. РАЗБРАЈАЊЕ КАБЛОВА РАЗБРАЈАЊЕ КОД НАБАЦИВАЊА ЖИЛА

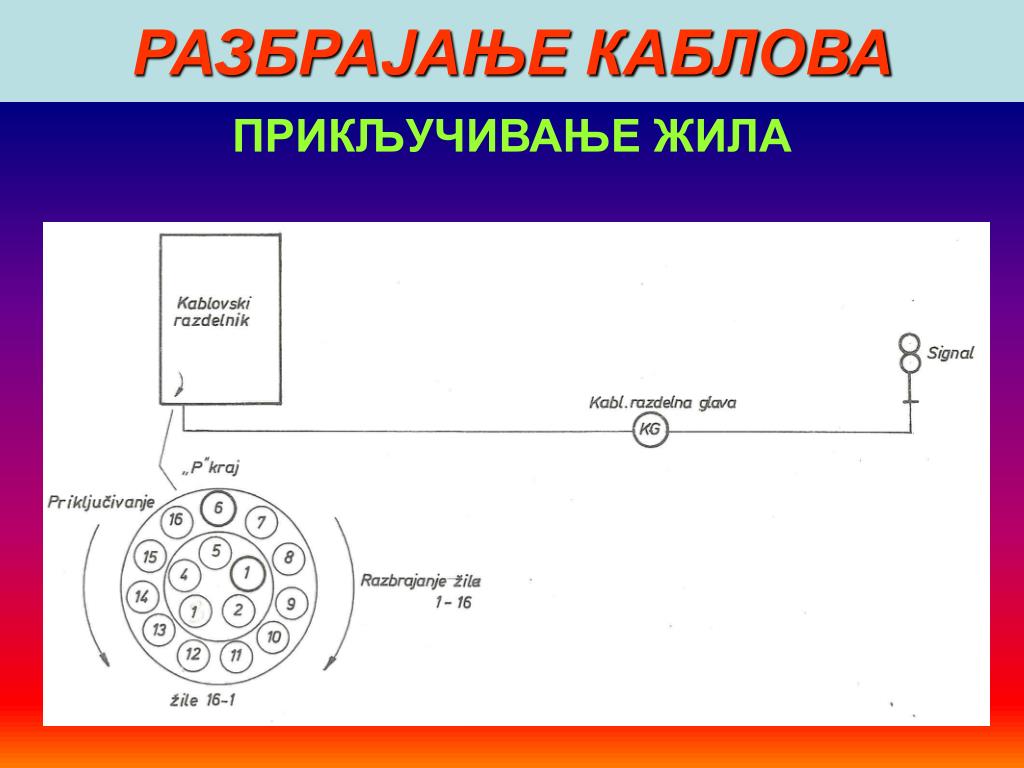

3. РАЗБРАЈАЊЕ КАБЛОВА ПРИКЉУЧИВАЊЕ ЖИЛА

4. РАЗБРАЈАЊЕ КАБЛОВА ПРЕПОРУКА

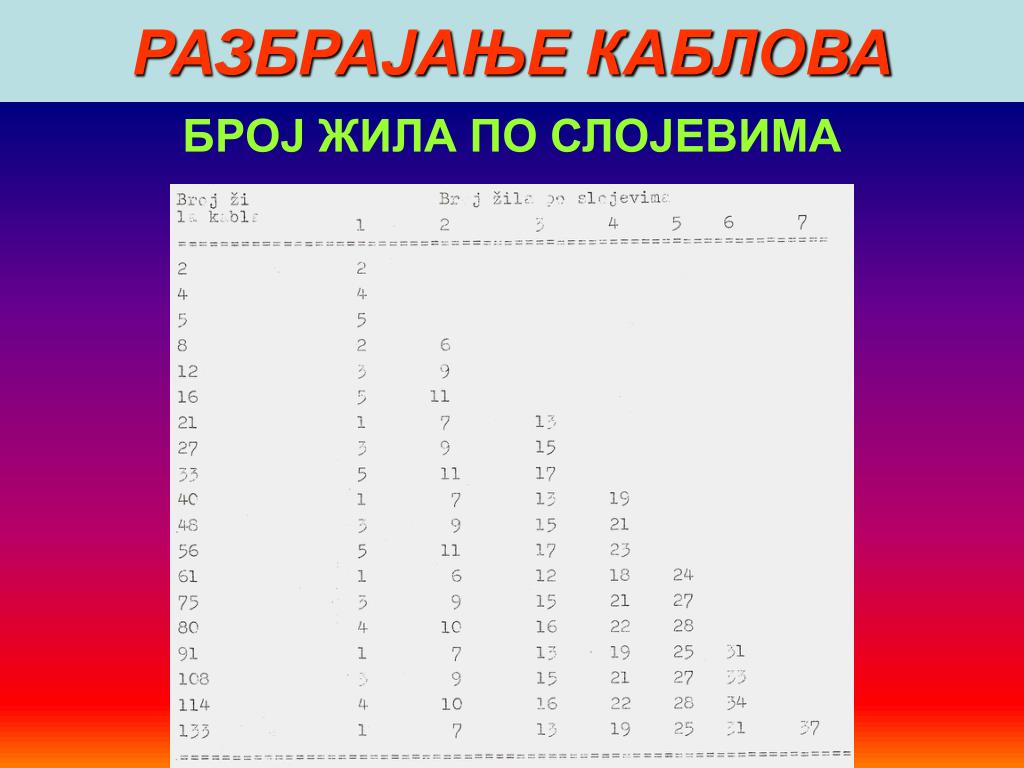

5. РАЗБРАЈАЊЕ КАБЛОВА БРОЈ ЖИЛА ПО СЛОЈЕВИМА

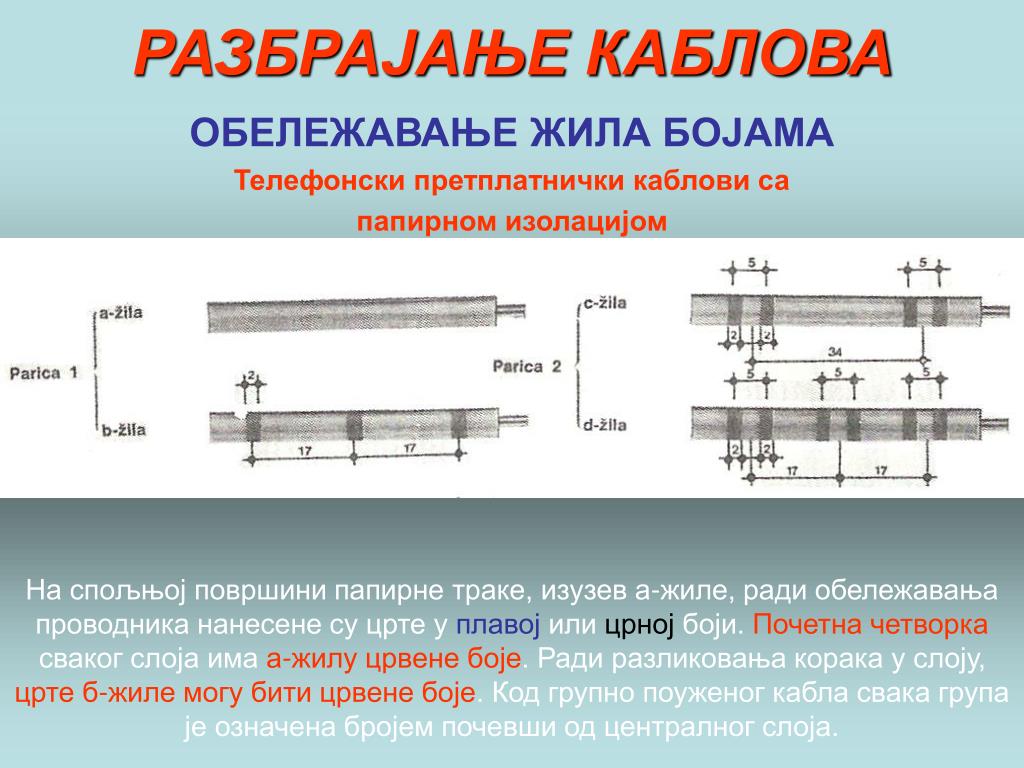

6. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА Телефонски претплатнички каблови са папирном изолацијом На спољњој површини папирне траке, изузев а-жиле, ради обележавања проводника нанесене су црте у плавој или црној боји. Почетна четворка сваког слоја има а-жилу црвене боје. Ради разликовања корака у слоју, црте б-жиле могу бити црвене боје. Код групно поуженог кабла свака група је означена бројем почевши од централног слоја.

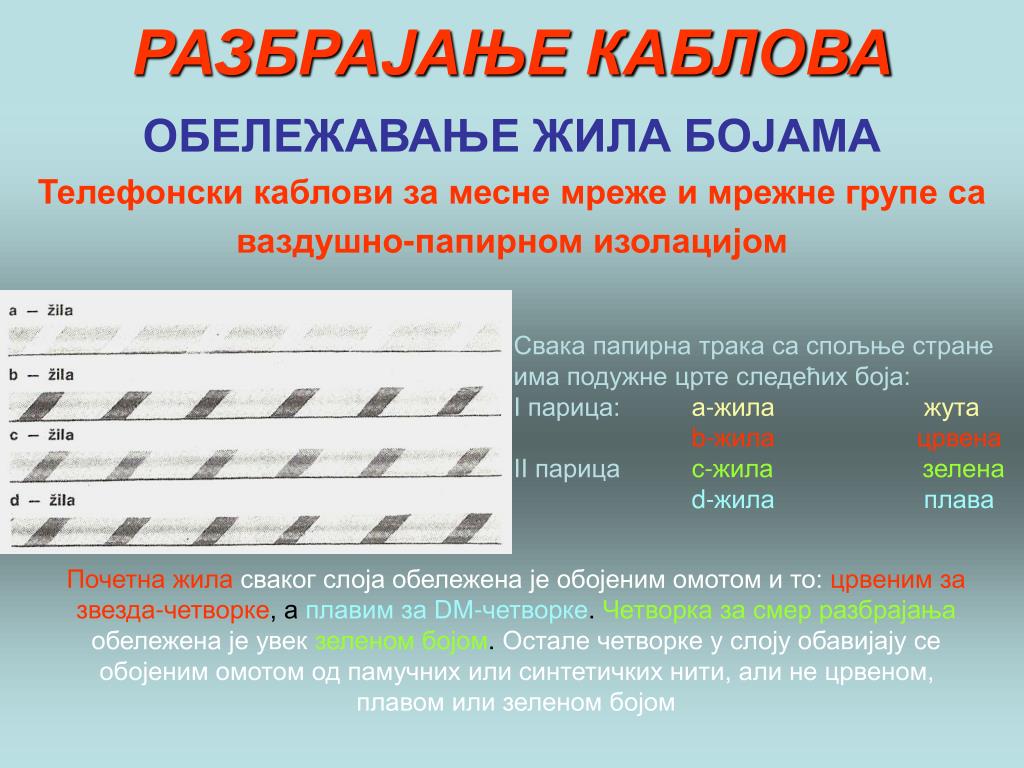

7. РАЗБРАЈАЊЕ КАБЛОВА Свака папирна трака са спољње стране има подужне црте следећих боја: I парица: а-жила жута b-жила црвена II парица с-жила зелена d-жила плава ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА Телефонски каблови за месне мреже и мрежне групе са ваздушно-папирном изолацијом Почетна жиласваког слоја обележена је обојеним омотом и то:црвеним за звезда-четворке, а плавим за DM-четворке. Четворка за смер разбрајањаобележена је увекзеленом бојом. Остале четворке у слоју обавијају се обојеним омотом од памучних или синтетичких нити, али не црвеном, плавом или зеленом бојом

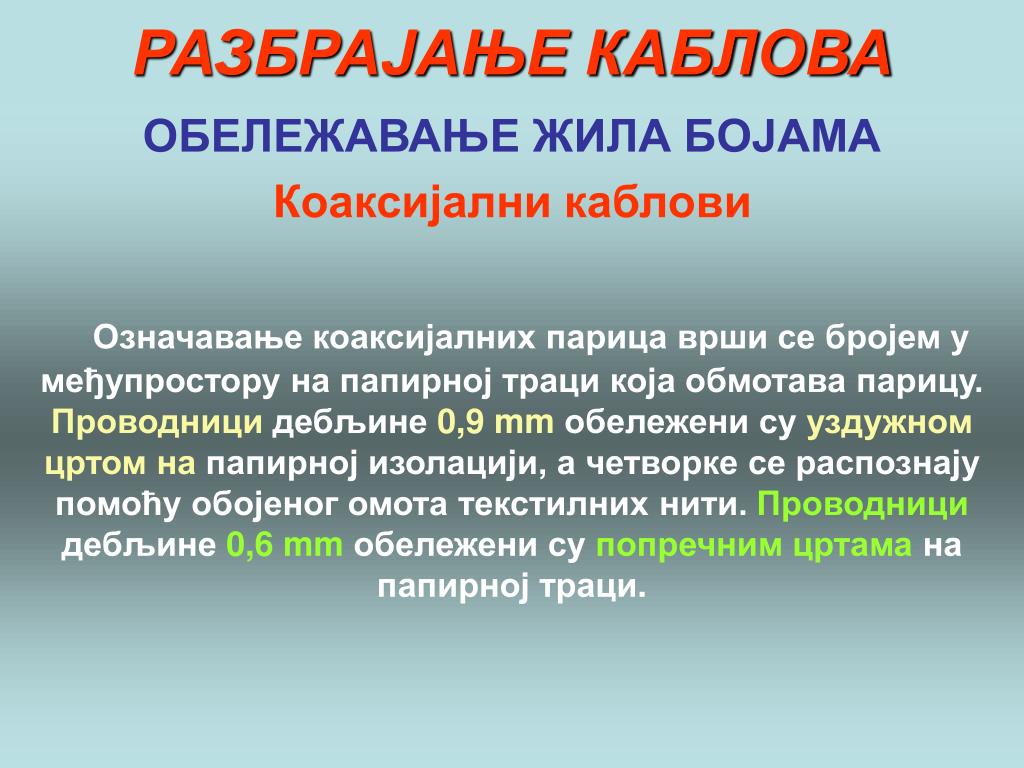

8. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА Коаксијални каблови Означавање коаксијалних парица врши се бројем у међупростору на папирној траци која обмотава парицу. Проводници дебљине 0,9 mm обележени су уздужном цртом на папирној изолацији, а четворке се распознају помоћу обојеног омота текстилних нити. Проводници дебљине 0,6 mm обележени су попречним цртама на папирној траци.

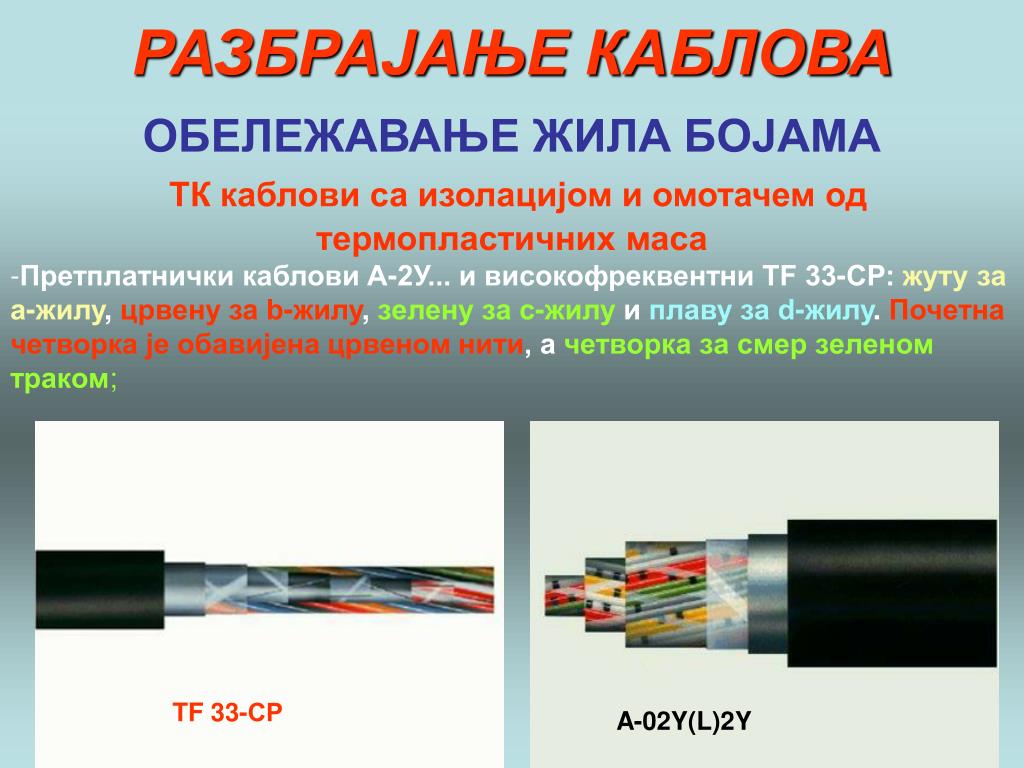

9. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА ТК каблови са изолацијом и омотачем од термопластичних маса Претплатнички каблови А-2У... и високофреквентни TF 33-СР: жуту за а-жилу, црвену за b-жилу, зелену за с-жилу и плаву за d-жилу. Почетна четворка је обавијена црвеном нити, а четворка за смер зеленом траком; TF 33-СР A-02Y(L)2Y

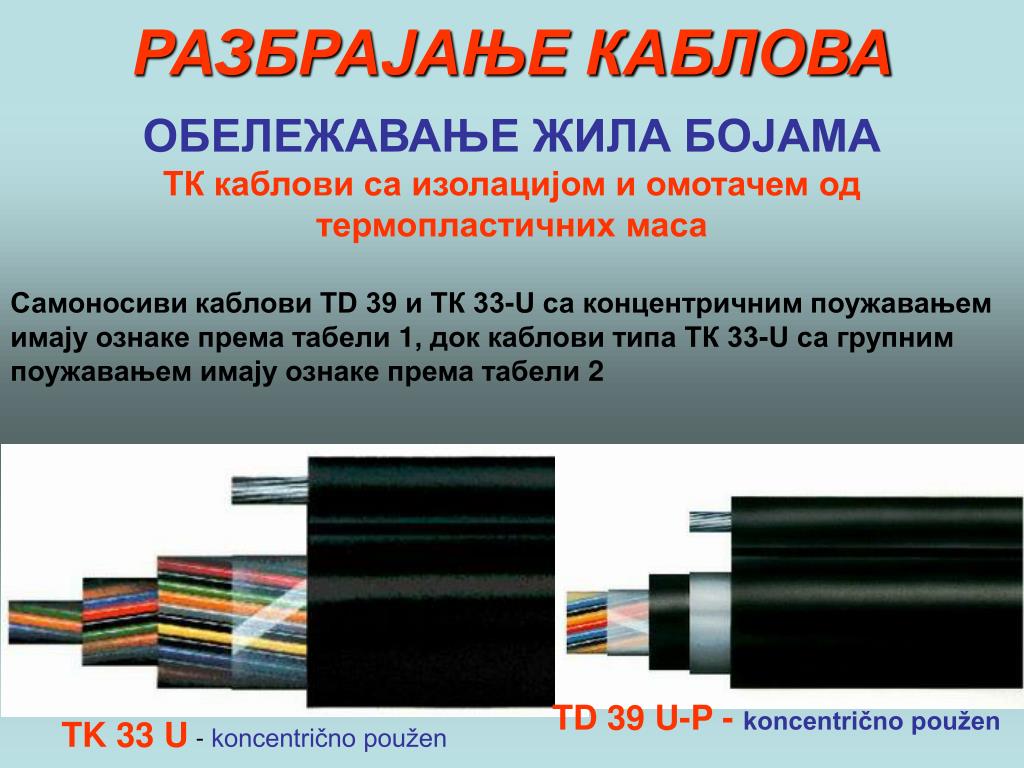

10. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА ТК каблови са изолацијом и омотачем од термопластичних маса Самоносиви каблови ТD 39 и ТК 33-U са концентричним поужавањем имају ознаке према табели 1, док каблови типа ТК 33-U са групним поужавањем имају ознаке према табели 2 TD 39 U-P - koncentrično použen TK 33 U- koncentrično použen

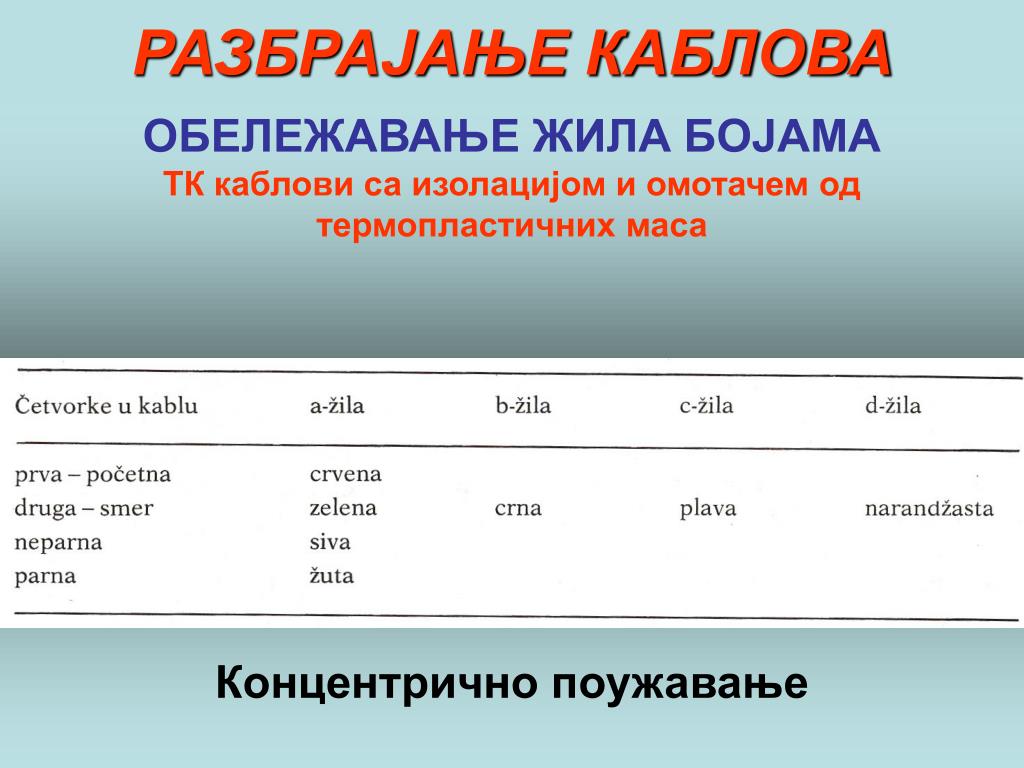

11. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА ТК каблови са изолацијом и омотачем од термопластичних маса Концентрично поужавање

12. РАЗБРАЈАЊЕ КАБЛОВА crna ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА ТК каблови са изолацијом и омотачем од термопластичних маса Групно поужавање-основна група Каблови са овим ознакама: - Претплатнички каблови типа ТК 33-АР и ТК 39-Р су са концентричним поужавањем, али имају ознаке из ове табеле; - Самоносиви каблови ТК 33-СР - Завршни каблови ТZ-44 са групним поужавањем

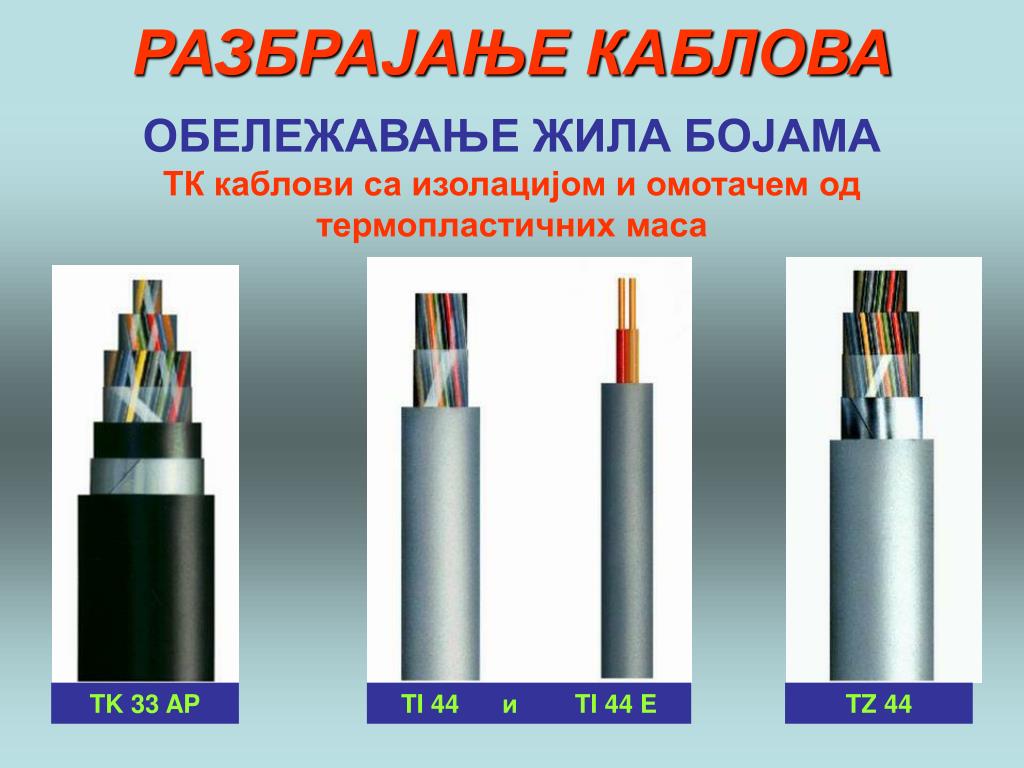

13. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА ТК каблови са изолацијом и омотачем од термопластичних маса TK 33 AP TI 44 и TI 44 E TZ 44

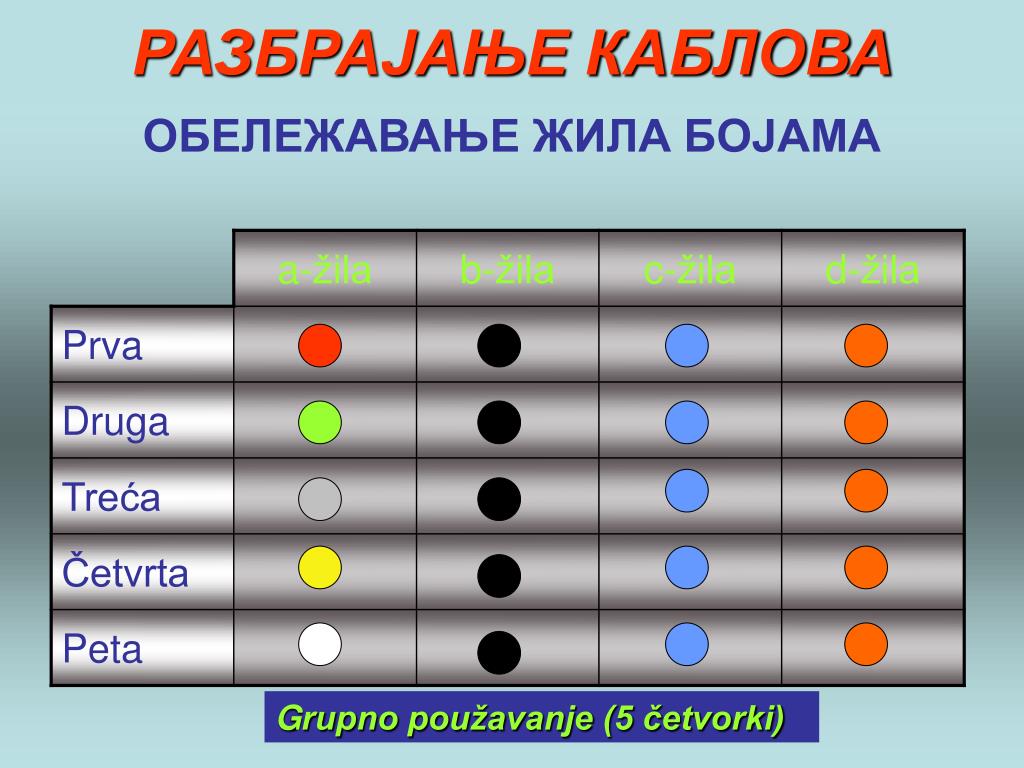

14. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА Grupno použavanje (5 četvorki)

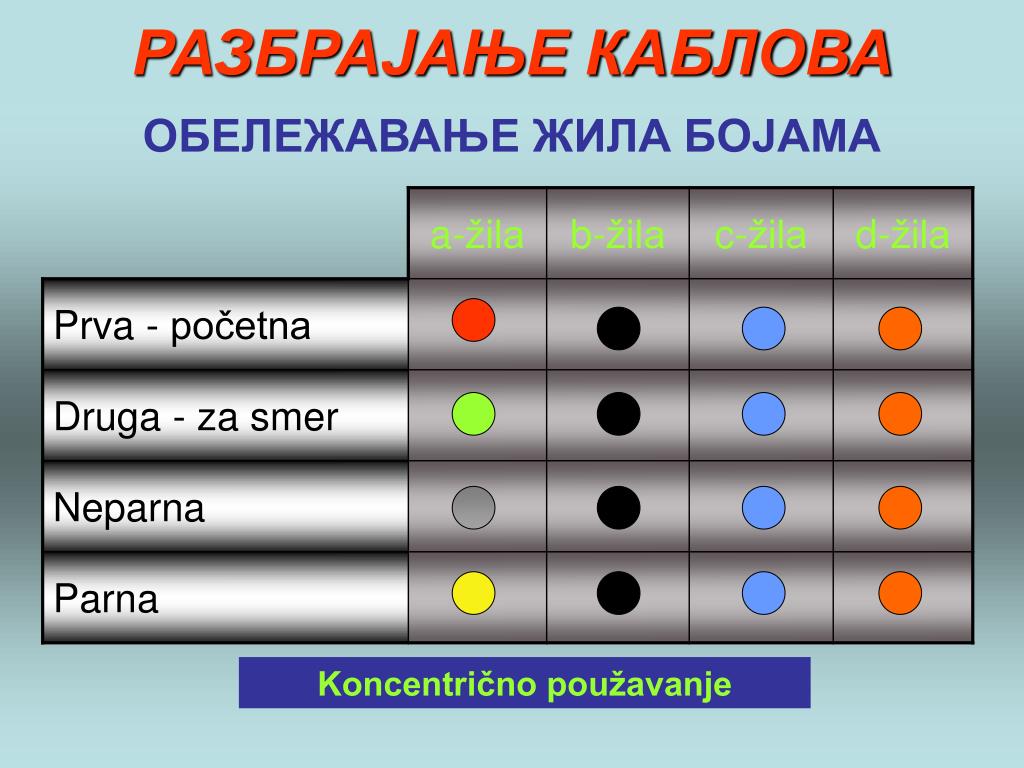

15. РАЗБРАЈАЊЕ КАБЛОВА ОБЕЛЕЖАВАЊЕ ЖИЛА БОЈАМА Koncentrično použavanje
