slide1

DB HE1:

Cálculo de parámetros característicos de la envolvente térmica

slide4

Parámetros característicos de la envolvente térmica

No habitable

L Lucernario

Espacios no habitables

Espacios habitables

Baja carga interna (poca carga interna)

- Espacios vivienda

- Habitaciones hotel y hospital

- Salas de estar

- Zonas de circulación

Alta carga interna (al carga interna)

-No incluidos en lo anterior

C1 Cubierta

exterior

C2 Cubierta

Con espacio no habitable

Pc Puente térmico

lucernario

M1 Muro

exterior

Espacios habitables

S3 Suelo

exterior

Pf3 Puente térmico

caja persianas

H Hueco

Pf1 Puente térmico

huecos

S2 Suelo

Con espacio no habitable

Valores límite medios U

Muros de fachada (UMm) M1,M2,PF1,PF2,PF3

Contacto con terreno (UTm) T1,T2,T3

Suelos (USm) S1,S2,S3

Cubiertas (UCm) C1,C2,L, PC

Huecos (UHm) H

Pf2 Puente térmico

Pilares fachada

M2 Muro

Con espacio

No habitable

No habitable

Valores límite medios F - factor solar -

Huecos (FHm) H

Lucernarios (FLm) L

T2 Cubiertas

enterradas

T1 Muros

enterrados

T3 Suelos

Enterradas z>0,5m

S2 Suelo sobre

Cámara sanitaria

S1 Suelo sobre

el terreno z<0,5m

Cámara sanitaria

slide5

Cálculo de la U del cerramiento opaco

Forma General

Ecuación general de la transmitancia térmica U (W/m2ºC)

slide6

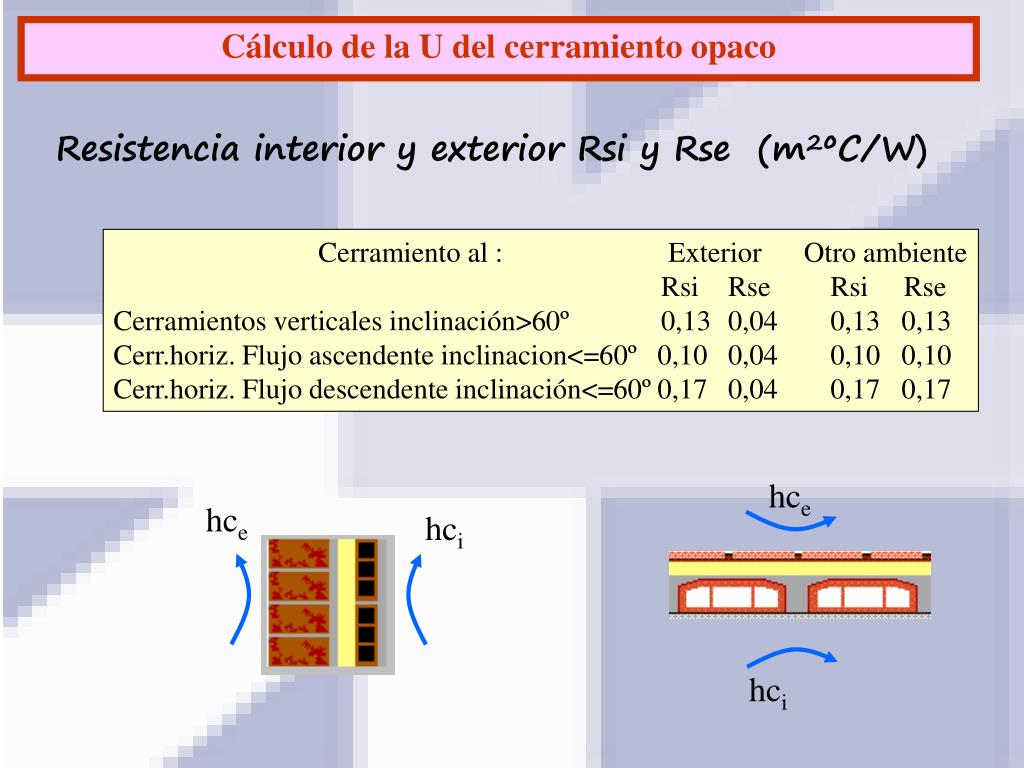

Cálculo de la U del cerramiento opaco

Resistencia interior y exterior Rsi y Rse (m2ºC/W)

Cerramiento al : Exterior Otro ambiente

Rsi Rse Rsi Rse

Cerramientos verticales inclinación>60º 0,13 0,04 0,13 0,13

Cerr.horiz. Flujo ascendente inclinacion<=60º 0,10 0,04 0,10 0,10

Cerr.horiz. Flujo descendente inclinación<=60º 0,17 0,04 0,17 0,17

hce

hce

hci

hci

slide7

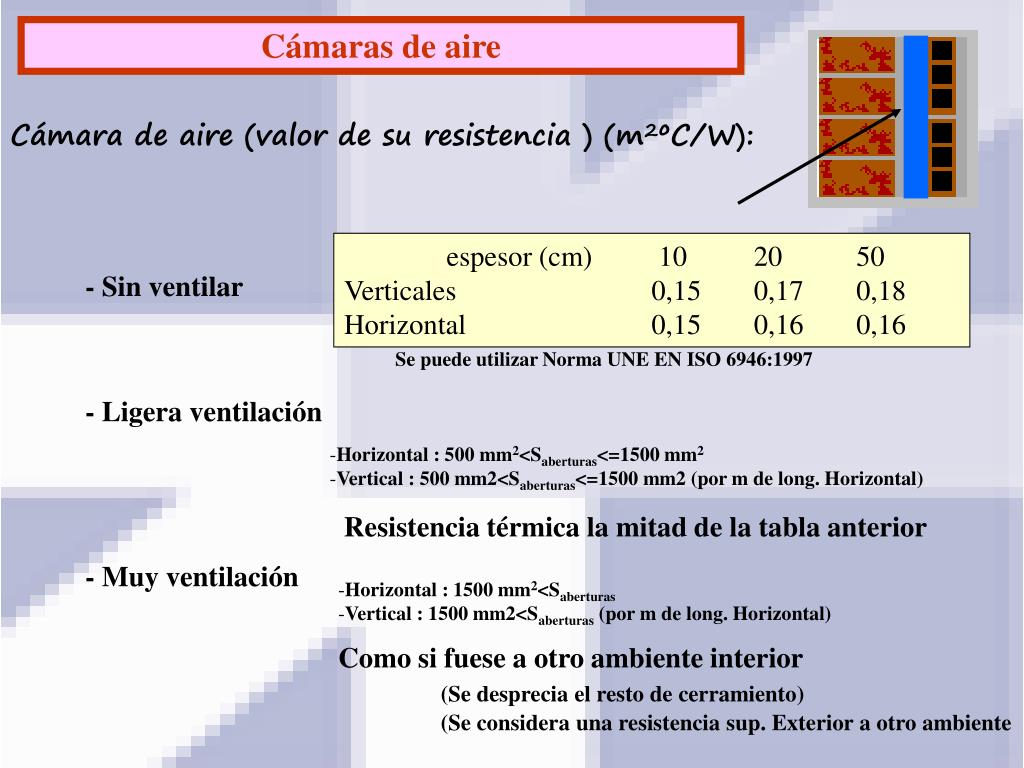

Cámaras de aire

Cámara de aire (valor de su resistencia ) (m2ºC/W):

espesor (cm) 10 20 50

Verticales 0,15 0,17 0,18

Horizontal 0,15 0,16 0,16

- Sin ventilar

Se puede utilizar Norma UNE EN ISO 6946:1997

- Ligera ventilación

  • Horizontal : 500 mm2<Saberturas<=1500 mm2
  • Vertical : 500 mm2<Saberturas<=1500 mm2 (por m de long. Horizontal)

Resistencia térmica la mitad de la tabla anterior

- Muy ventilación

  • Horizontal : 1500 mm2<Saberturas
  • Vertical : 1500 mm2<Saberturas (por m de long. Horizontal)

Como si fuese a otro ambiente interior

(Se desprecia el resto de cerramiento)

(Se considera una resistencia sup. Exterior a otro ambiente

slide8

Exterior

Interior

D

Banda de aislamiento vertical

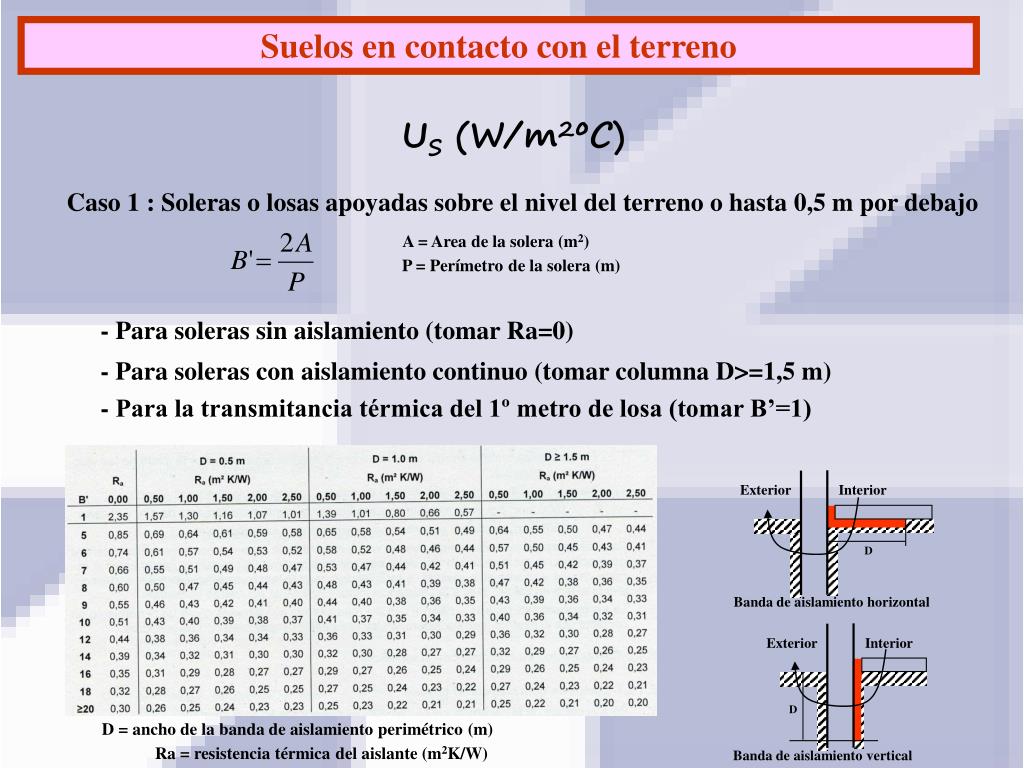

Suelos en contacto con el terreno

US (W/m2ºC)

Caso 1 : Soleras o losas apoyadas sobre el nivel del terreno o hasta 0,5 m por debajo

A = Area de la solera (m2)

P = Perímetro de la solera (m)

- Para soleras sin aislamiento (tomar Ra=0)

- Para soleras con aislamiento continuo (tomar columna D>=1,5 m)

- Para la transmitancia térmica del 1º metro de losa (tomar B’=1)

Exterior

Interior

D

Banda de aislamiento horizontal

D = ancho de la banda de aislamiento perimétrico (m)

Ra = resistencia térmica del aislante (m2K/W)

slide9

Exterior

Interior

z

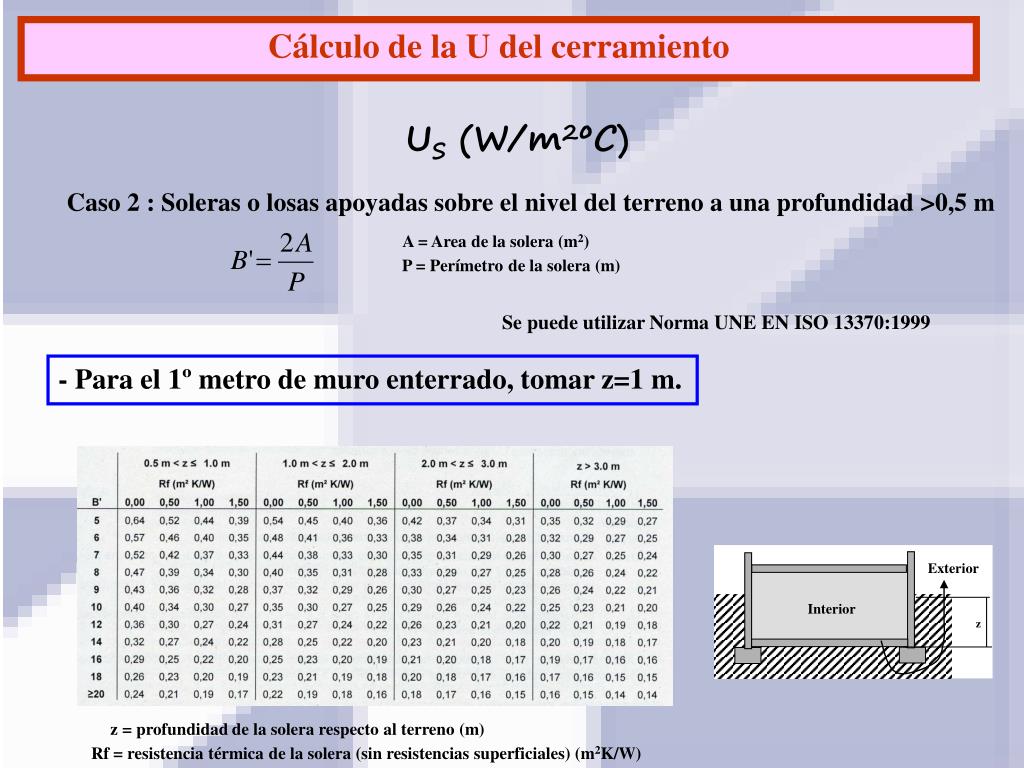

Cálculo de la U del cerramiento

US (W/m2ºC)

Caso 2 : Soleras o losas apoyadas sobre el nivel del terreno a una profundidad >0,5 m

A = Area de la solera (m2)

P = Perímetro de la solera (m)

Se puede utilizar Norma UNE EN ISO 13370:1999

- Para el 1º metro de muro enterrado, tomar z=1 m.

z = profundidad de la solera respecto al terreno (m)

Rf = resistencia térmica de la solera (sin resistencias superficiales) (m2K/W)

slide10

Exterior

Interior

z

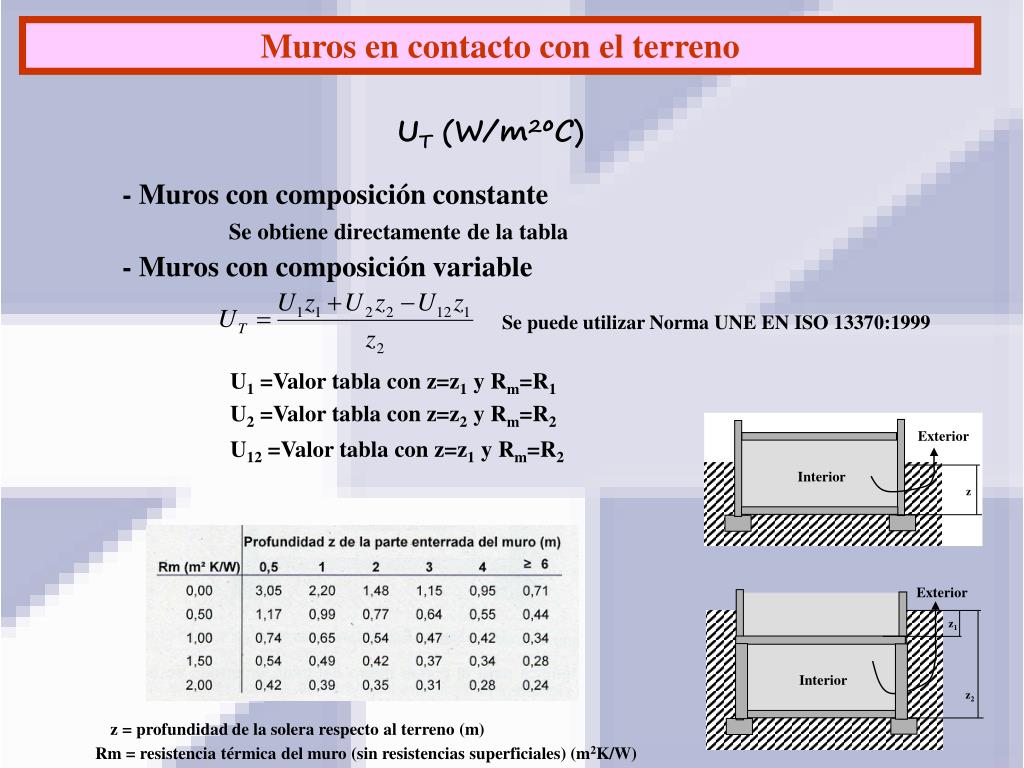

Muros en contacto con el terreno

UT (W/m2ºC)

- Muros con composición constante

Se obtiene directamente de la tabla

- Muros con composición variable

Se puede utilizar Norma UNE EN ISO 13370:1999

U1 =Valor tabla con z=z1 y Rm=R1

U2 =Valor tabla con z=z2 y Rm=R2

U12 =Valor tabla con z=z1 y Rm=R2

Exterior

z1

Interior

z2

z = profundidad de la solera respecto al terreno (m)

Rm = resistencia térmica del muro (sin resistencias superficiales) (m2K/W)

slide11

Cubiertas enterradas

UT (W/m2ºC)

La resistencia térmica del terreno se considera en base a :

e = profundidad de la solera respecto al terreno (m)

k = conductividad (2 W/mK)

Exterior

e

Interior

slide12

Ext.

No habitable

Habitable

No habitable

Habitable

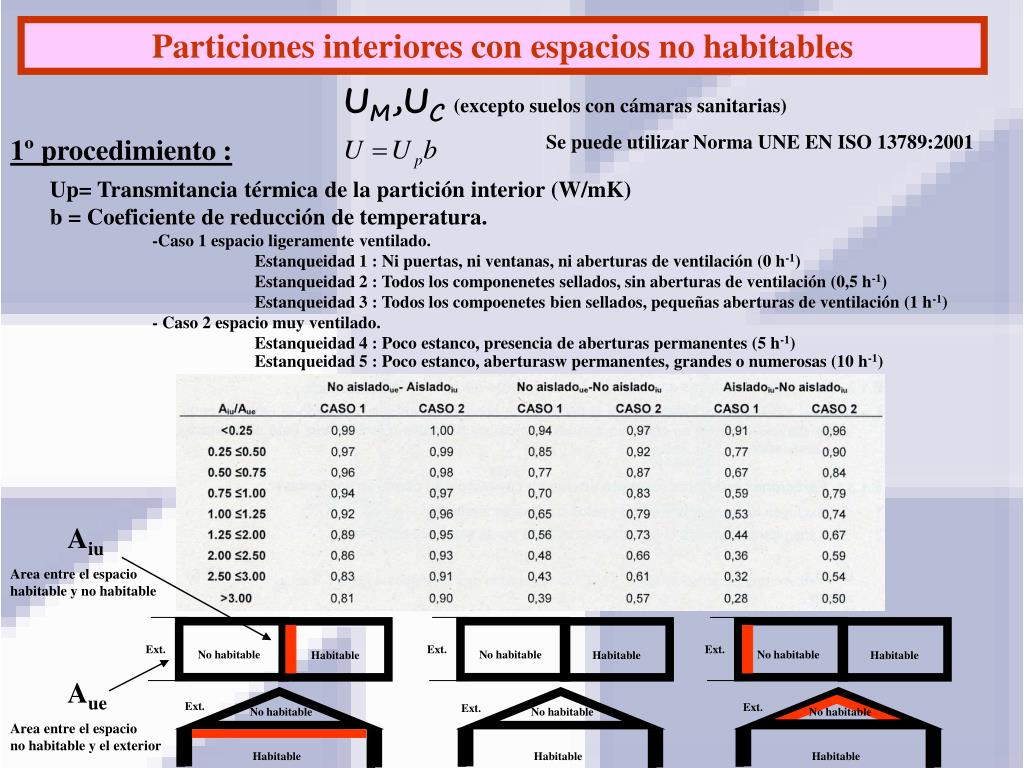

Particiones interiores con espacios no habitables

UM,UC(excepto suelos con cámaras sanitarias)

Se puede utilizar Norma UNE EN ISO 13789:2001

1º procedimiento :

Up= Transmitancia térmica de la partición interior (W/mK)

b = Coeficiente de reducción de temperatura.

-Caso 1 espacio ligeramente ventilado.

Estanqueidad 1 : Ni puertas, ni ventanas, ni aberturas de ventilación (0 h-1)

Estanqueidad 2 : Todos los componenetes sellados, sin aberturas de ventilación (0,5 h-1)

Estanqueidad 3 : Todos los compoenetes bien sellados, pequeñas aberturas de ventilación (1 h-1)

- Caso 2 espacio muy ventilado.

Estanqueidad 4 : Poco estanco, presencia de aberturas permanentes (5 h-1)

Estanqueidad 5 : Poco estanco, aberturasw permanentes, grandes o numerosas (10 h-1)

Aiu

Area entre el espacio

habitable y no habitable

Ext.

Ext.

No habitable

No habitable

Habitable

Habitable

Aue

Ext.

Ext.

Ext.

No habitable

No habitable

Area entre el espacio

no habitable y el exterior

Habitable

Habitable

slide13

Ext.

No habitable

Habitable

No habitable

Habitable

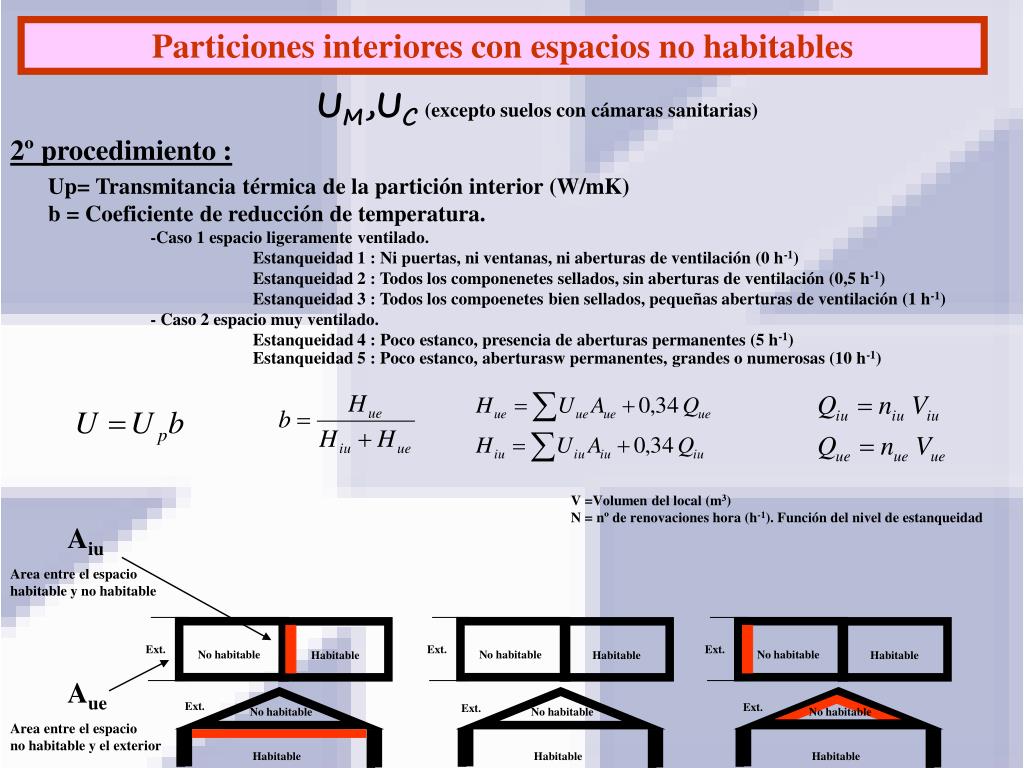

Particiones interiores con espacios no habitables

UM,UC(excepto suelos con cámaras sanitarias)

2º procedimiento :

Up= Transmitancia térmica de la partición interior (W/mK)

b = Coeficiente de reducción de temperatura.

-Caso 1 espacio ligeramente ventilado.

Estanqueidad 1 : Ni puertas, ni ventanas, ni aberturas de ventilación (0 h-1)

Estanqueidad 2 : Todos los componenetes sellados, sin aberturas de ventilación (0,5 h-1)

Estanqueidad 3 : Todos los compoenetes bien sellados, pequeñas aberturas de ventilación (1 h-1)

- Caso 2 espacio muy ventilado.

Estanqueidad 4 : Poco estanco, presencia de aberturas permanentes (5 h-1)

Estanqueidad 5 : Poco estanco, aberturasw permanentes, grandes o numerosas (10 h-1)

V =Volumen del local (m3)

N = nº de renovaciones hora (h-1). Función del nivel de estanqueidad

Aiu

Area entre el espacio

habitable y no habitable

Ext.

Ext.

No habitable

No habitable

Habitable

Habitable

Aue

Ext.

Ext.

Ext.

No habitable

No habitable

Area entre el espacio

no habitable y el exterior

Habitable

Habitable

slide14

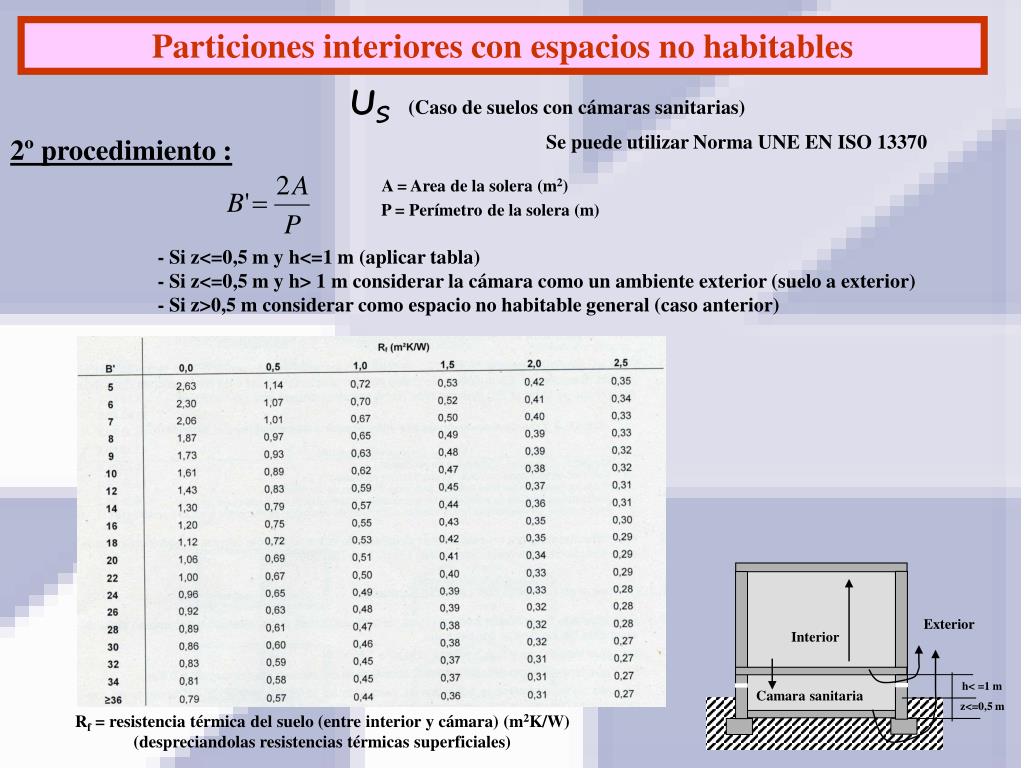

Particiones interiores con espacios no habitables

US(Caso de suelos con cámaras sanitarias)

Se puede utilizar Norma UNE EN ISO 13370

2º procedimiento :

A = Area de la solera (m2)

P = Perímetro de la solera (m)

- Si z<=0,5 m y h<=1 m (aplicar tabla)

- Si z<=0,5 m y h> 1 m considerar la cámara como un ambiente exterior (suelo a exterior)

- Si z>0,5 m considerar como espacio no habitable general (caso anterior)

Exterior

Interior

h< =1 m

Camara sanitaria

z<=0,5 m

Rf = resistencia térmica del suelo (entre interior y cámara) (m2K/W)

(despreciandolas resistencias térmicas superficiales)

slide15

Cálculo de la U del hueco

Ecuación general de la transmitancia térmica UH UL (W/m2ºC)

UH,v=Transmitancia de la parte semitransparente (W/m2ºC)

UH,m=Transmitancia del marco (W/m2ºC)

FM = Fracción de hueco ocupada por el marco

slide16

Cálculo del factor solar modificado del hueco

Ecuación general del factor solar modificado FH FL

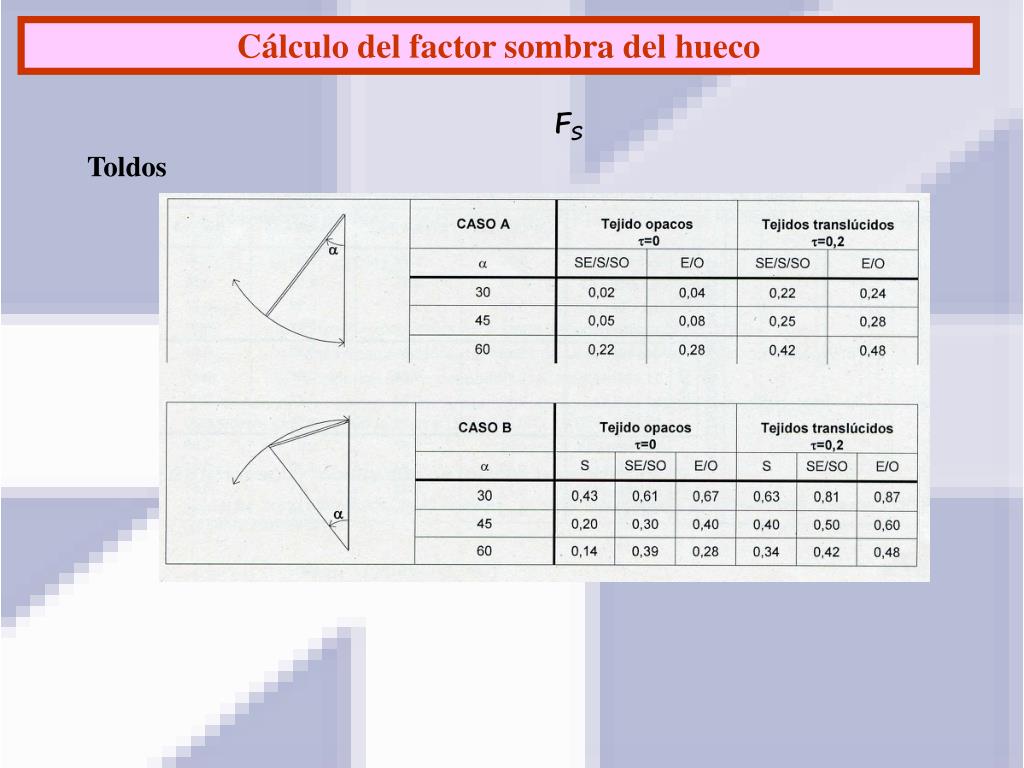

FS=Factor de sombra del hueco (todo al sol = 1) (Tablas)

g=Factor solar de la parte semitransparente a incidencia normal. (UNE EN 410:1998)

 = Absortividad del marco (función del color)

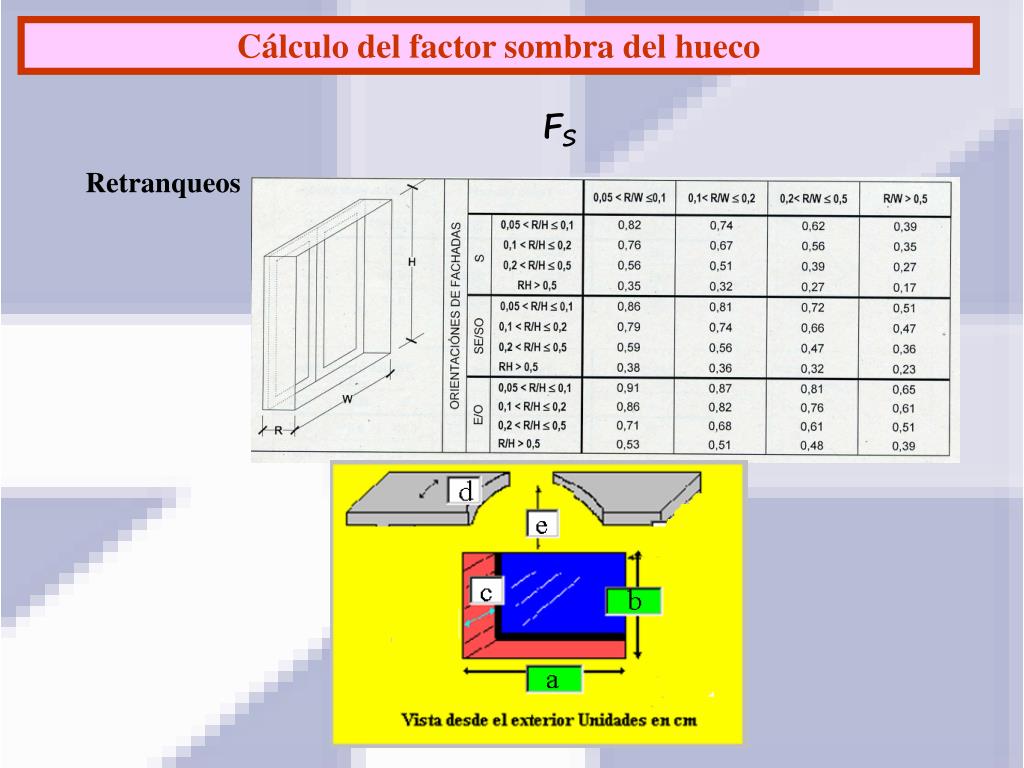

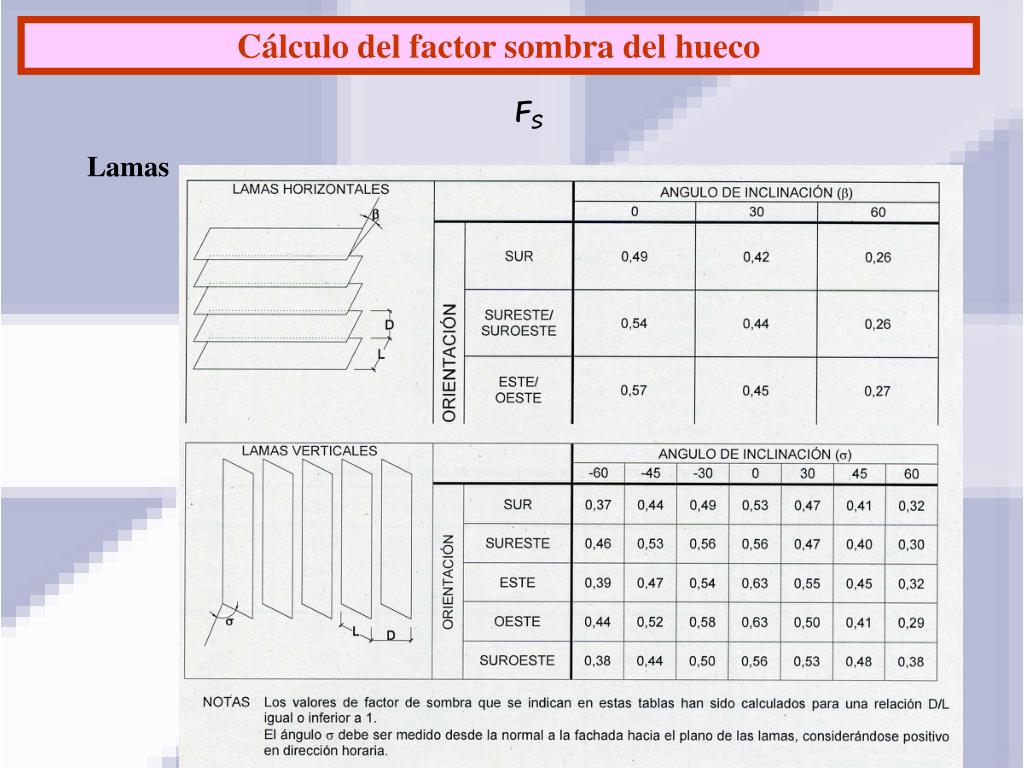

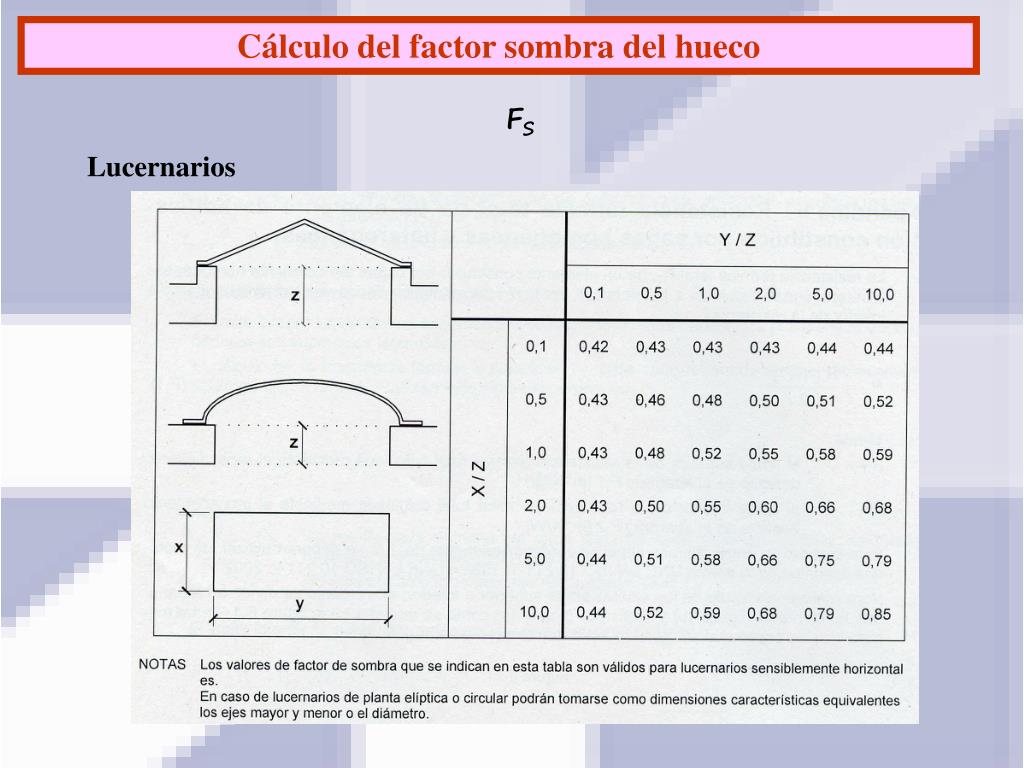

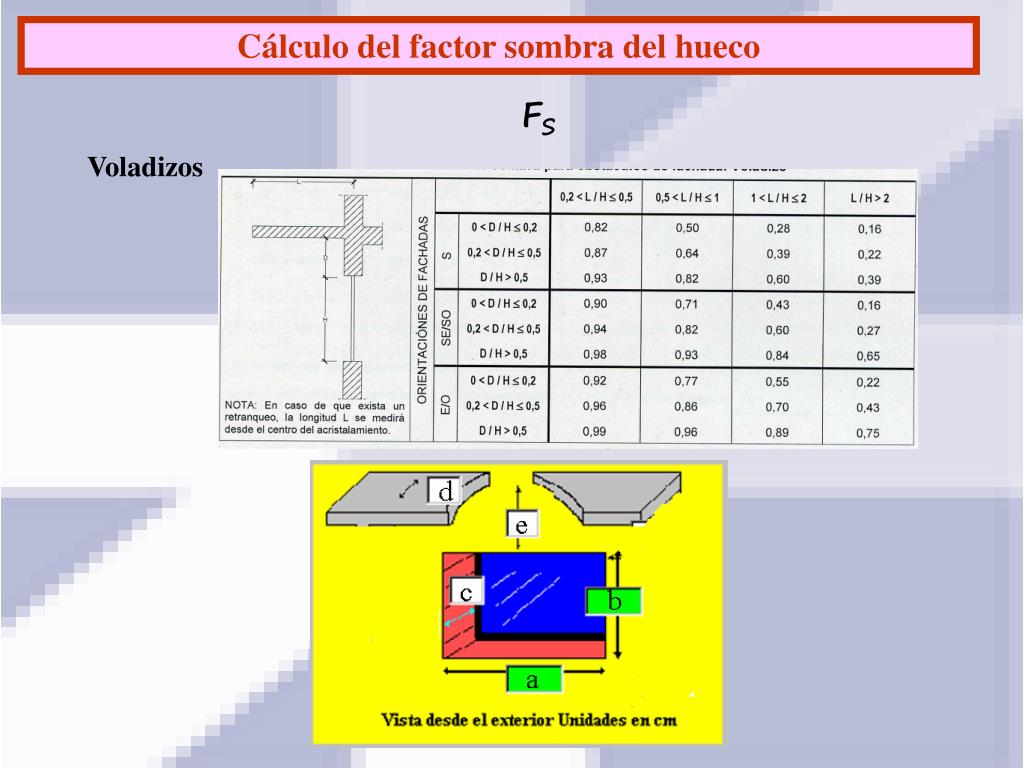

slide22

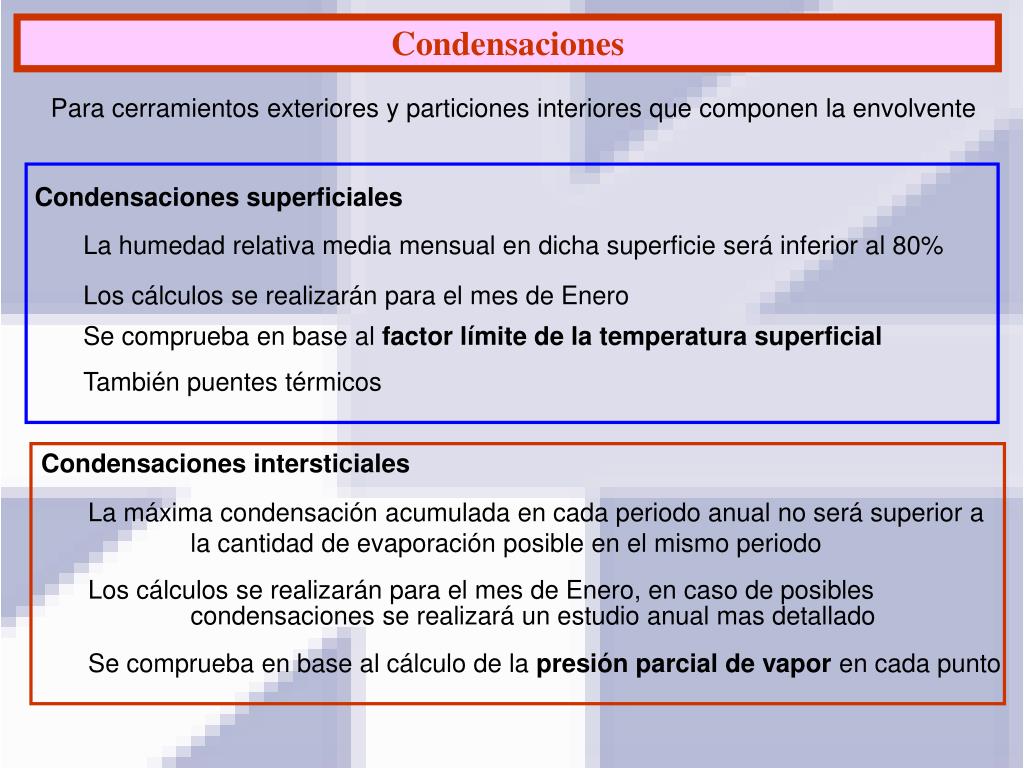

Condensaciones superficiales

La humedad relativa media mensual en dicha superficie será inferior al 80%

Los cálculos se realizarán para el mes de Enero

Se comprueba en base al factor límite de la temperatura superficial

También puentes térmicos

Condensaciones intersticiales

La máxima condensación acumulada en cada periodo anual no será superior a la cantidad de evaporación posible en el mismo periodo

Los cálculos se realizarán para el mes de Enero, en caso de posibles

condensaciones se realizará un estudio anual mas detallado

Se comprueba en base al cálculo de la presión parcial de vapor en cada punto

Condensaciones

Para cerramientos exteriores y particiones interiores que componen la envolvente

slide23

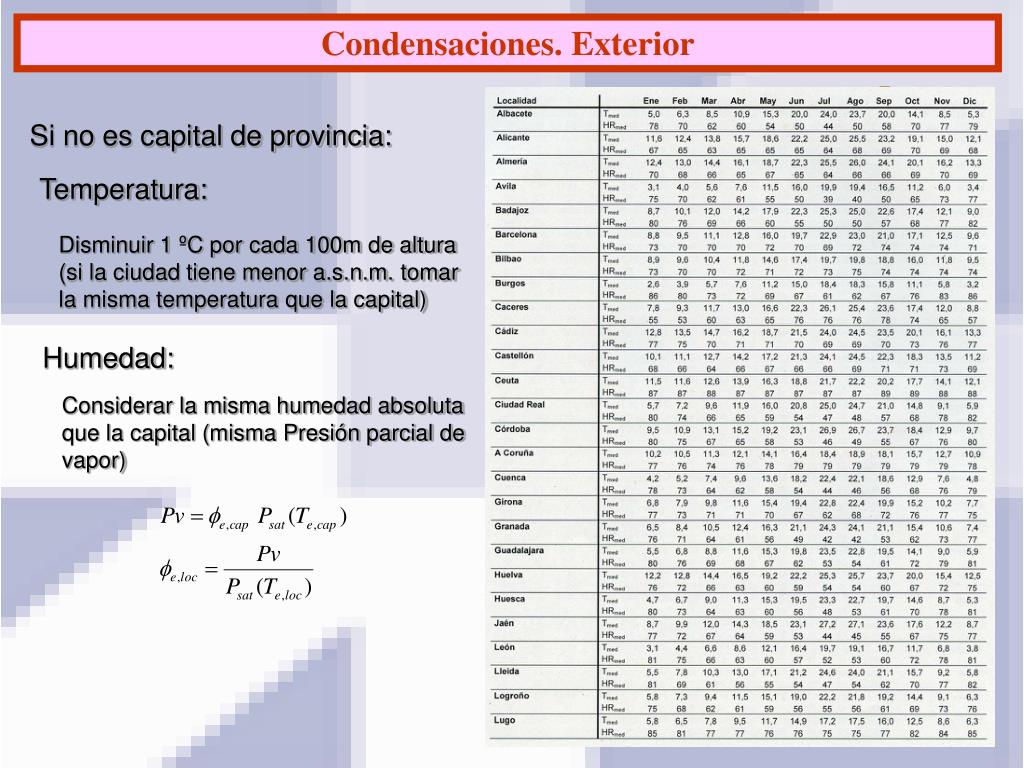

Condensaciones. Exterior

Si no es capital de provincia:

Temperatura:

Disminuir 1 ºC por cada 100m de altura

(si la ciudad tiene menor a.s.n.m. tomar

la misma temperatura que la capital)

Humedad:

Considerar la misma humedad absoluta

que la capital (misma Presión parcial de

vapor)

slide24

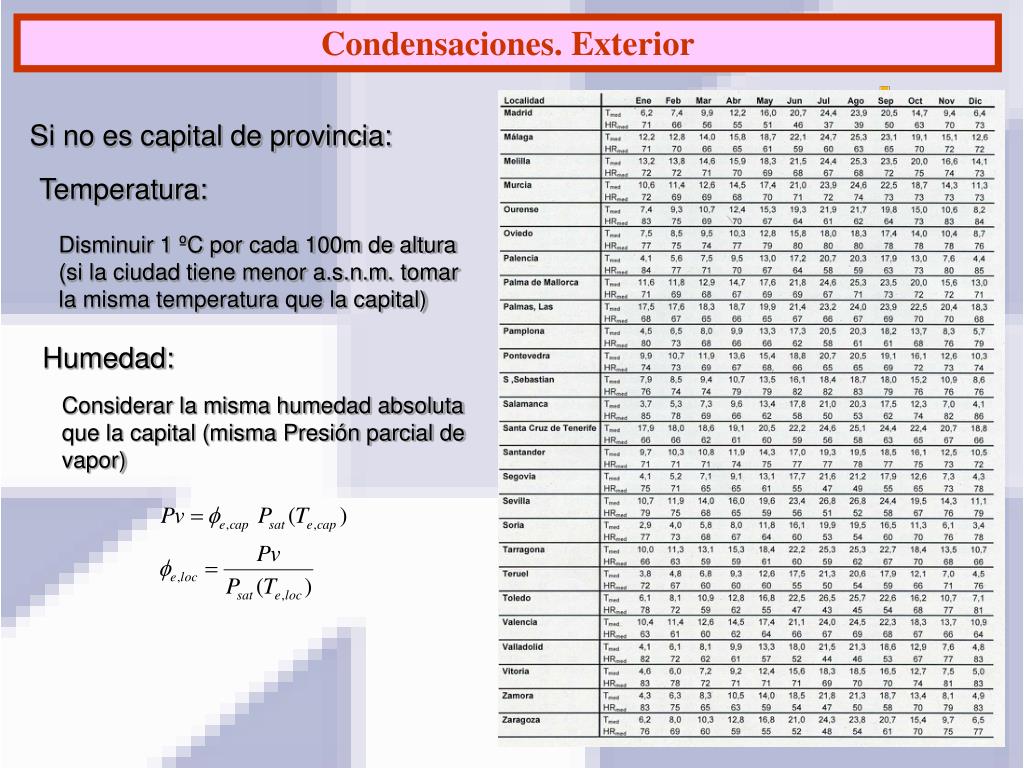

Condensaciones. Exterior

Si no es capital de provincia:

Temperatura:

Disminuir 1 ºC por cada 100m de altura

(si la ciudad tiene menor a.s.n.m. tomar

la misma temperatura que la capital)

Humedad:

Considerar la misma humedad absoluta

que la capital (misma Presión parcial de

vapor)

slide25

B) En caso de conocer la producción de humedad y la tasa de renovación de aire, se calcula en función de la presión parcial de vapor interior dada por :

Ti = Temperatura interior (K)

Tsi = Temperatura superficial interior (K)

Te = Temperatura exterior (K)

V = Volumen del local (m3)

n = tasa de renovación de aire (h-1)

G = Ritmo de producción de humedad interior (kg/h)

Psat(Tsi) = Presión vapor saturación a Tsi (Pa)

C) Se dispone del dato de humedad (instalación climatización). Se toma un 0,05 superior

Condensaciones. Interior

Temperatura = 20ºC (para cualquier mes del año)

Humedad:

A) Para condensacines intersticiales se puede tomar en función de la clase higrometría del local

Clasificación higrométrica de espacios :

- 5 (ΦL=0,7) gran producción de humedad, (lavanderías, piscinas)

- 4 (ΦL=0,62) alta producción de humedad, (cocinas industriales, restaurantes,

pabellones deportivos, duchas colectivas)

- 3 (ΦL=0,55) no alta producción de humedad, (resto locales)

slide26

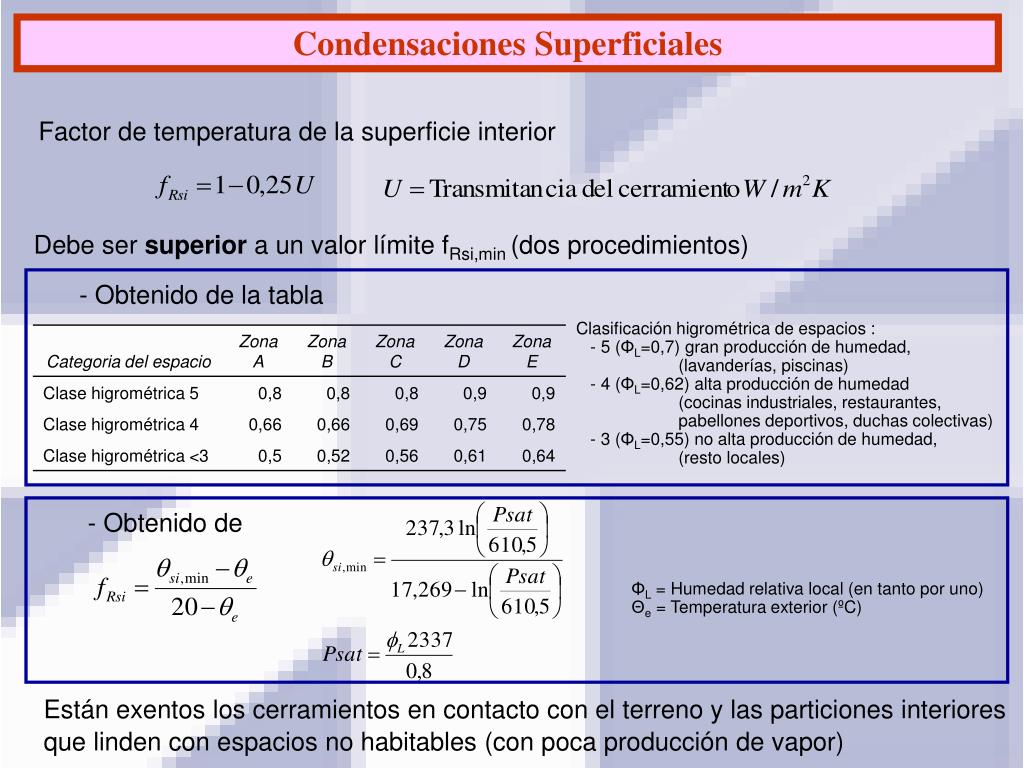

Condensaciones Superficiales

Factor de temperatura de la superficie interior

Debe ser superior a un valor límite fRsi,min (dos procedimientos)

- Obtenido de la tabla

Clasificación higrométrica de espacios :

- 5 (ΦL=0,7) gran producción de humedad,

(lavanderías, piscinas)

- 4 (ΦL=0,62) alta producción de humedad

(cocinas industriales, restaurantes,

pabellones deportivos, duchas colectivas)

- 3 (ΦL=0,55) no alta producción de humedad,

(resto locales)

- Obtenido de

ΦL = Humedad relativa local (en tanto por uno)

Θe = Temperatura exterior (ºC)

Están exentos los cerramientos en contacto con el terreno y las particiones interiores

que linden con espacios no habitables (con poca producción de vapor)

slide27

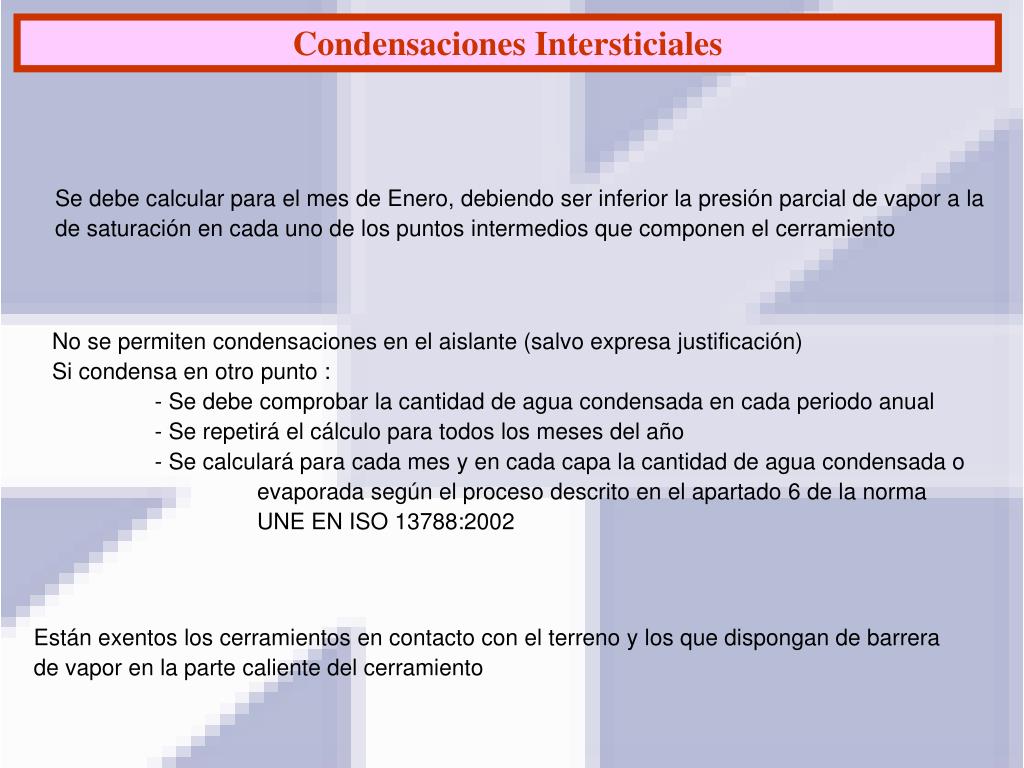

Condensaciones Intersticiales

Se debe calcular para el mes de Enero, debiendo ser inferior la presión parcial de vapor a la

de saturación en cada uno de los puntos intermedios que componen el cerramiento

No se permiten condensaciones en el aislante (salvo expresa justificación)

Si condensa en otro punto :

- Se debe comprobar la cantidad de agua condensada en cada periodo anual

- Se repetirá el cálculo para todos los meses del año

- Se calculará para cada mes y en cada capa la cantidad de agua condensada o

evaporada según el proceso descrito en el apartado 6 de la norma

UNE EN ISO 13788:2002

Están exentos los cerramientos en contacto con el terreno y los que dispongan de barrera

de vapor en la parte caliente del cerramiento

slide28

Se calculará la distribución de temperaturas del cerramiento

Se calculará la distribución de presiones de saturación en base a la anterior distribución de temperaturas

Si θj<0ºC

Si θj>=0ºC

Se calculará la distribución de presiones de vapor real en el cerramiento

Donde

ej – Espesor de la capa j

µj – Factor de resistencia a la difusión de

vapor de agua del material de cada capa

Se comprueba que en cada punto Psat,j > Pv,j

3. Condensaciones Intersticiales

Comprobación para el mes de Enero :
