计算机辅助设计

计算机辅助设计 教师：张善辉 zsh@sdu.edu.cn 2014/10/26

公共邮箱： sdu_cad@126.com 密码：sducad 请勿修改密码! 2

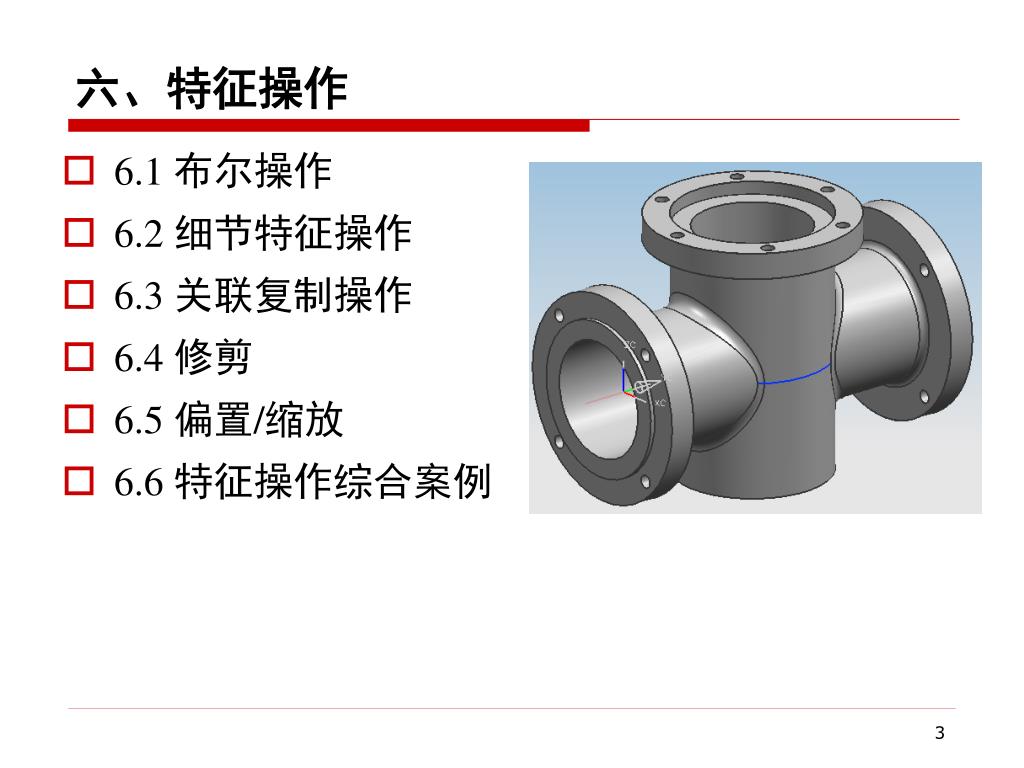

六、特征操作 • 6.1 布尔操作 • 6.2 细节特征操作 • 6.3 关联复制操作 • 6.4 修剪 • 6.5 偏置/缩放 • 6.6 特征操作综合案例

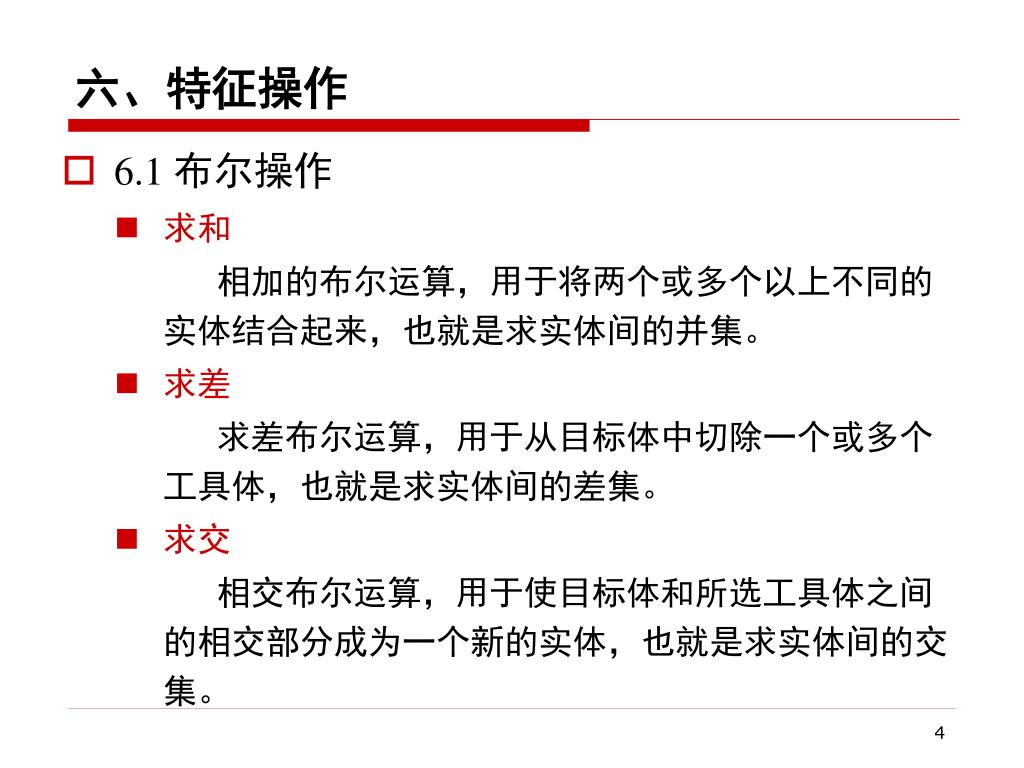

六、特征操作 • 6.1 布尔操作 • 求和相加的布尔运算，用于将两个或多个以上不同的实体结合起来，也就是求实体间的并集。 • 求差求差布尔运算，用于从目标体中切除一个或多个工具体，也就是求实体间的差集。 • 求交相交布尔运算，用于使目标体和所选工具体之间的相交部分成为一个新的实体，也就是求实体间的交集。

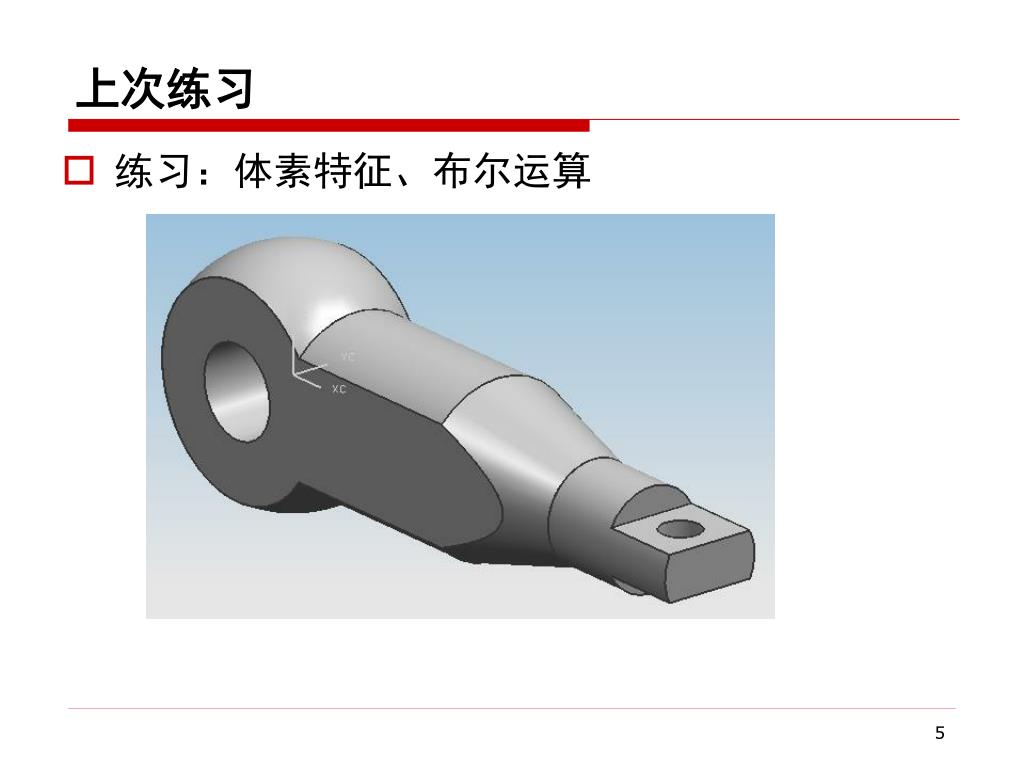

上次练习 • 练习：体素特征、布尔运算

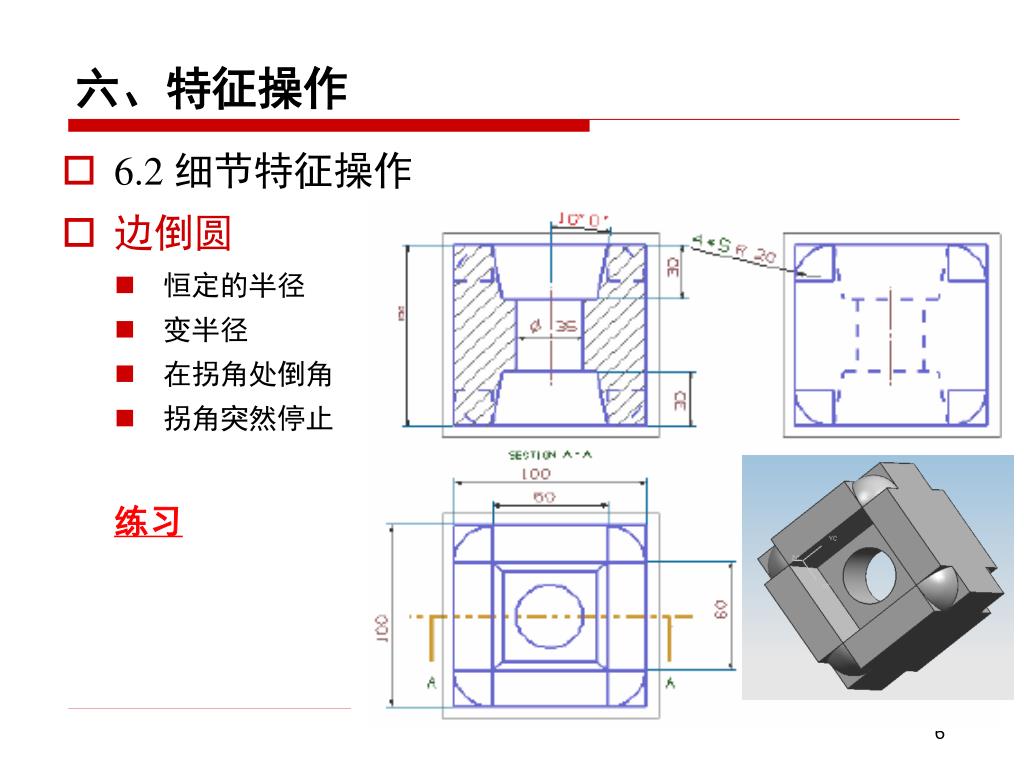

六、特征操作 • 6.2 细节特征操作 • 边倒圆 • 恒定的半径 • 变半径 • 在拐角处倒角 • 拐角突然停止练习

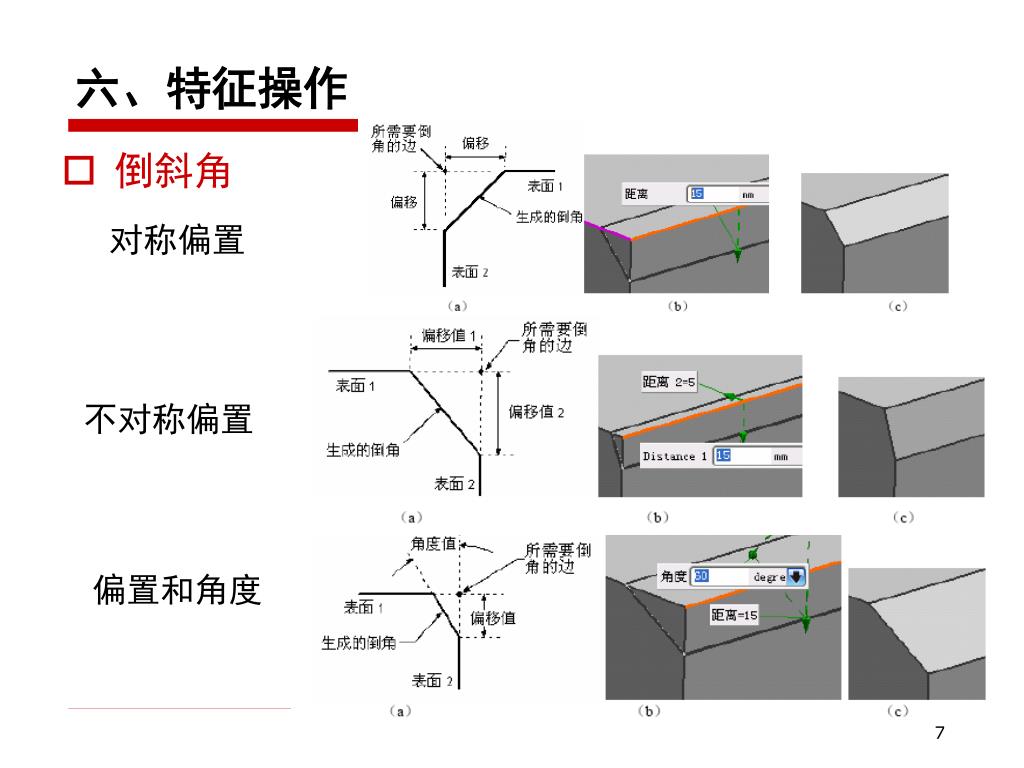

六、特征操作 • 倒斜角对称偏置不对称偏置偏置和角度

六、特征操作 • 6.3 关联复制操作 • 实例特征：应用于规律分布且完全相同的特征 • 矩形阵列将特征平行于XC和YC轴阵列。 • 环形阵列将所选特征绕指定的轴线，分布在回转半径上。

六、特征操作 • 一般：以执行布尔运算为基础，对所有的几何特征进行合法性验证。 • 简单：以简易方式阵列特征，与一般类似，但不进行合法性验证和数据优化操作。创建速度较快。 • 相同的：不执行布尔运算，在尽可能少的合法性验证下，复制和转换原始特征的所有面和边。是原始特征的精确复制。创建速度最快。

六、特征操作 • 镜像体：对实体进行镜像 • 镜像特征：对特征进行镜像增加依附性：在选择镜像特征后，该特征所包含的子特征也将作为镜像特征。体上所有的：选取该选项，则系统将选取实体中的所有特征作为镜像特征。

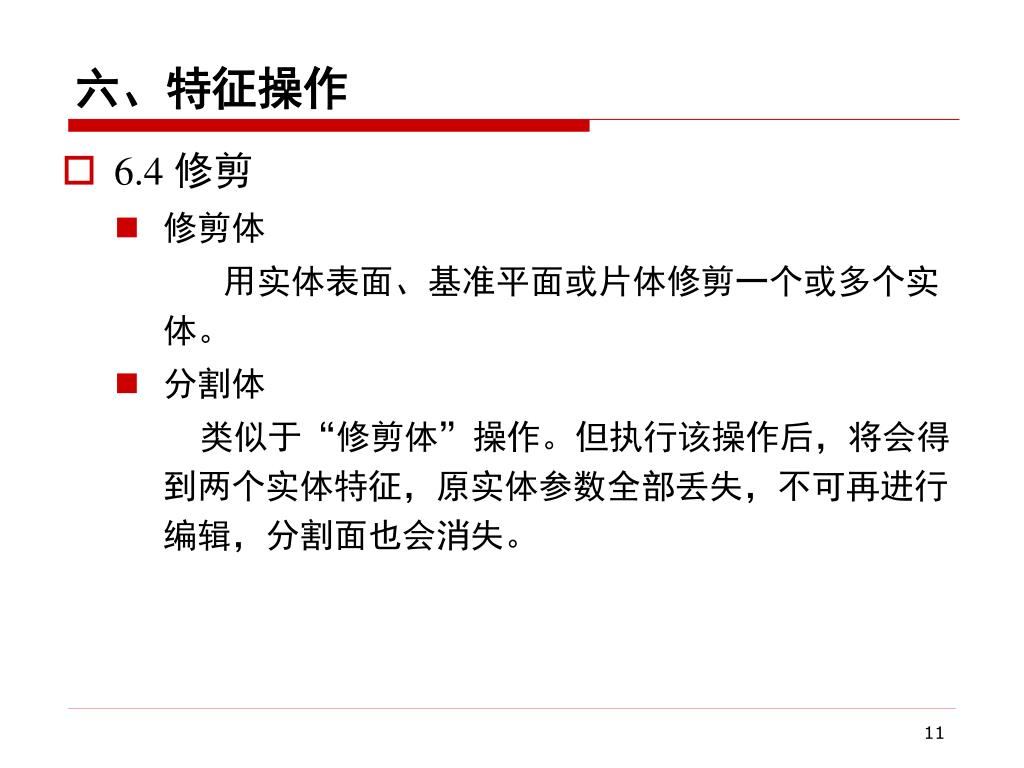

六、特征操作 • 6.4 修剪 • 修剪体用实体表面、基准平面或片体修剪一个或多个实体。 • 分割体类似于“修剪体”操作。但执行该操作后，将会得到两个实体特征，原实体参数全部丢失，不可再进行编辑，分割面也会消失。

六、特征操作 • 6.5 偏置/缩放 • 抽壳按照指定的厚度对实体进行抽空，使其成为片体。 • 比例在某一方向对实体进行缩放。 • 偏置面对平面进行偏移操作。

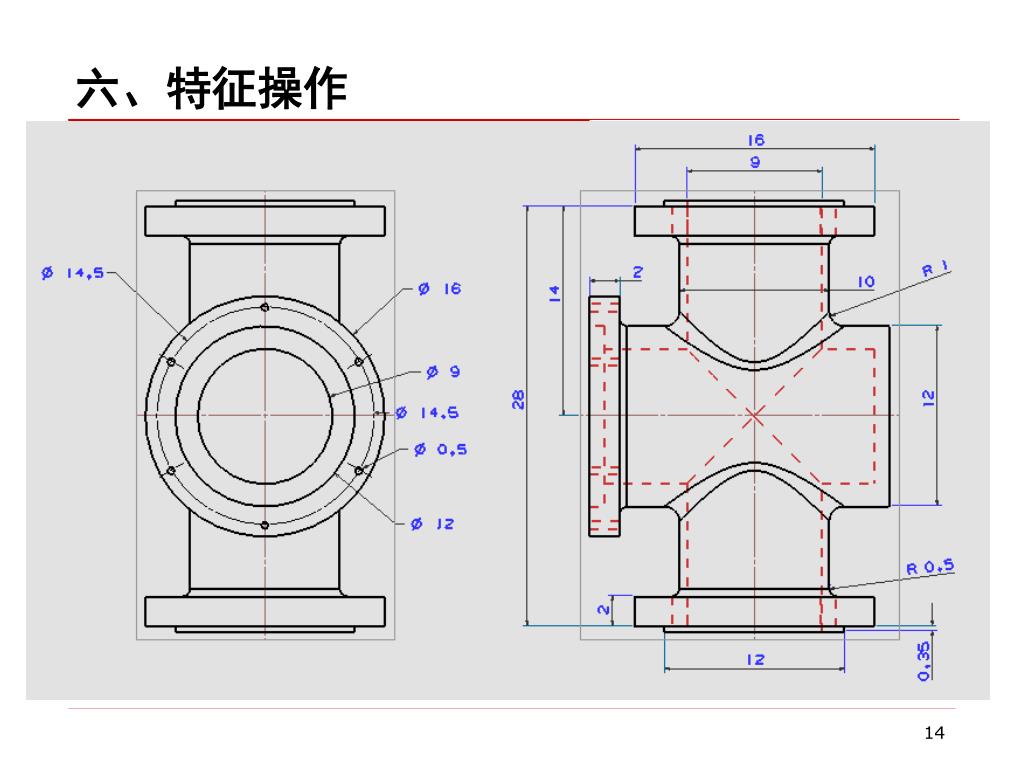

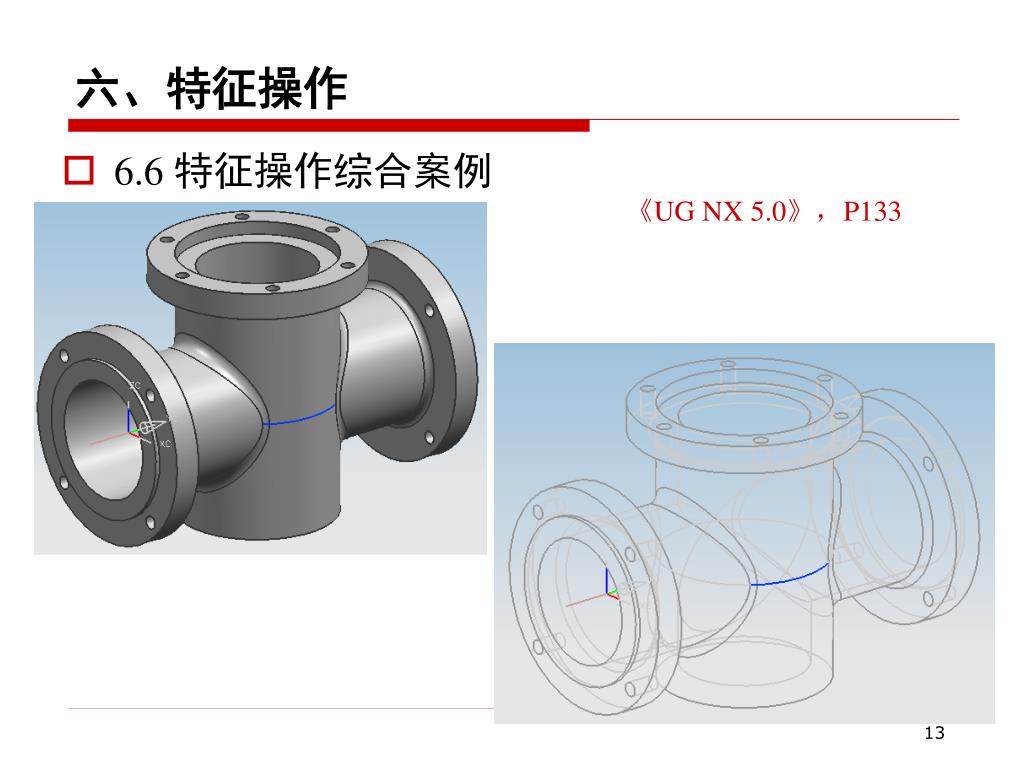

六、特征操作 • 6.6 特征操作综合案例《UG NX 5.0》，P133

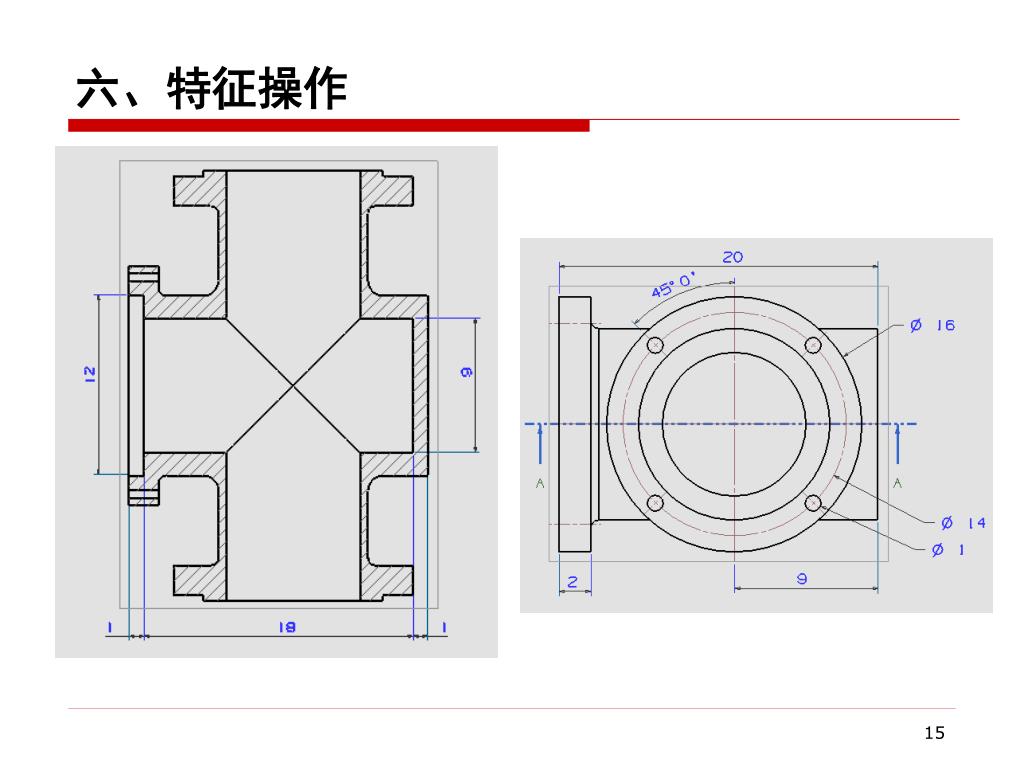

六、特征操作

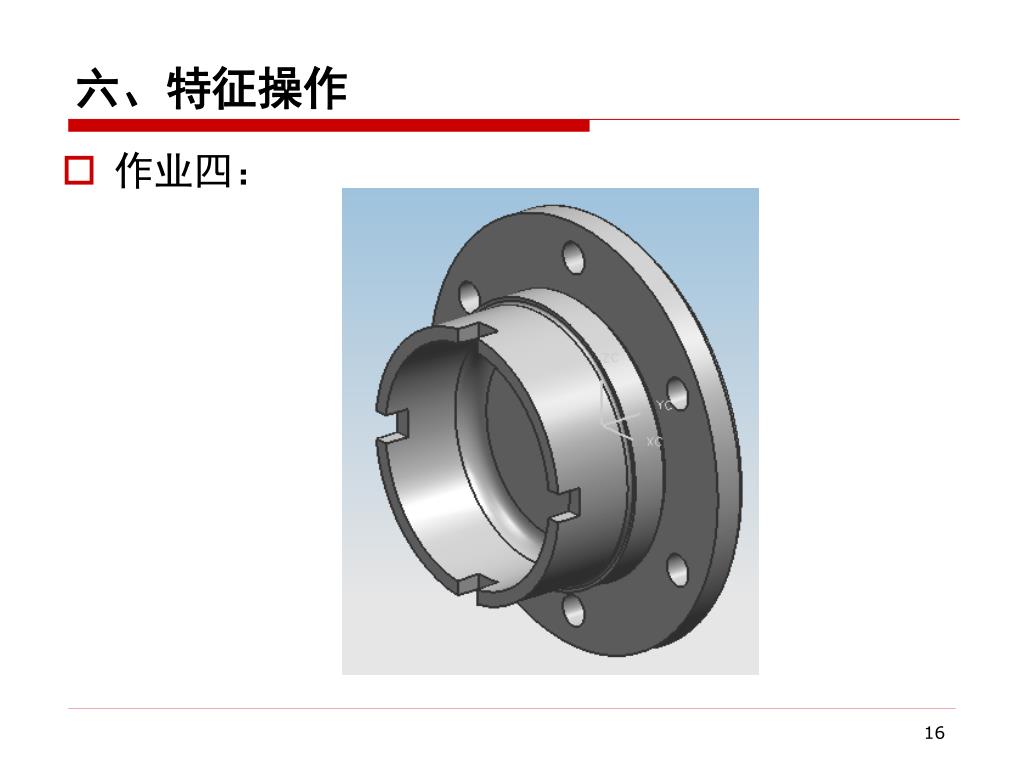

六、特征操作 • 作业四：

六、特征操作

计算机辅助设计

计算机辅助设计
