  1. 青少年《电子通》 实验电磁炮 上海青少年《电子通》教学研究中心

  2. 青少年《电子通》电磁炮 实物图

  3. 第一部分 写在前面 让我国青少年认识电磁力的巨大威力,是我们推出“电磁炮”的主要目的。 “电磁炮”,是一种用电磁力替代火药爆炸力的发射系统。 它能把炮弹射 速提高到极大的速度,一颗质量仅为50克的子弹,可以加速到足以穿透25毫 米以上的装甲钢板! 电磁炮可用于天基反导系统——摧毁卫星 、拦截导弹 ;又可用于防空和 反装甲;还可改善火炮使之大大提高射程。 航母采用 “电磁弹射技术” 可以使舰载机起飞大大提速,从而极大提升航 母的战斗力;电磁力还可以发掘更多更大的潜能。 * * * * * * * * * * * * * * * 在第一部分,我们将把“电磁炮”的原理做一些简要的介绍,希望指导老师 引导学生耐心看完全文;有些概念可能只在大家的头脑中留下一个名称,但是 这将为你开启一道进入科学宫殿的门缝。

  4. L1 4T D1 L3 D2 DW 15~18T R1 1K L2 4T B AN C R2 4.7K* 1000uF 100V DC3V D3 Ls (1)电源 (5)发射装置 (2)逆变电路 (3)升压整流 (4)限压充电 电磁炮原理图

  5. _ + 3V电池盒 Ls R1 1K L2 L1 D1 L3 C D3 D2 + AN R24.7K 1000uF/100V DW 电磁炮安装图

  6. 电磁炮电路由五部分组成,下面进行简要讲解——电磁炮电路由五部分组成,下面进行简要讲解—— 一、电源: 采用2节五号干电池,标称串联电压为3伏,新买来的干电池空载测量 有时候每节略微超过1.5伏,串联后就会超过3伏,这是正常的。电池用久 了电压会有所下降,但是只要后面的逆变电路能够工作,一般对发射没有 明显的影响,只对充电时间长短有较大关系。 如果你采用高于3伏的电源,那么后面的一系列电路参数都要跟着一起 调整,这需要你具备足够的理论知识和实践经验。 5号干电池品种很多,尽量选用质量好的产品。还有可充的镍镉电池和 镍氢电池,它们每一节的标称电压是1.25伏,两节串联后是2.5伏。它们也 可以正常使用在电磁炮的电路中,因为这种电池除了可以充电而反复多次 使用外,还有内阻小的特点,放电量比较大。 总之,电源是电路的能量之源,也是决定电路设计参数的基本条件,我 们理应认真对待。

  7. 二、逆变电路: 实际上是电子振荡电路。之所以称它“逆变电路”,主要因为它 把电源由直流电转变为交流电。历史上,有很多电路都是把交流电 变成直流电来供终端用户使用的;但是在我们这类电路中则反过来, 它把直流电转变为交流电,有“逆向”转换的意思。 简言之 ,直流电是电压恒定不变的;而交流电的电压是随时间 不断变化的,不但大小变化,而且流向也不断改变的。 交流电波形

  8. 逆变电路工作的关键,是要让三极管和电感线圈互相配合,使逆变电路工作的关键,是要让三极管和电感线圈互相配合,使 之构建成一个正反馈电路。好像玩秋千,当你荡到一定高度快即将 下来的时候适当用力推一下,如此反复,秋千就荡起来了。这个一 推的时机和用力的大小是很重要的 。 推得太早或太迟都是帮倒忙 , 没荡几下就结束了。 在振荡电路中,三极管和电感线圈的连接是关键问题。 三极 管的ebc 和磁环线圈的六个端头,只要一个接反了,不是振荡电 路不工作,就是后面没有高压交流电输出,逆变电路就不能达到 预期的目的,这是制作中需要特别注意的地方。后面,结合制作 过程,我们还将详细讲解这个问题。

  9. 三、升压整流电路 升压电路实际上是前面逆变电路中的一个部分。通过交流电在电感 线圈中的互感作用达到升高电压的目的,这也是我们要把直流电源转化 为交流电的目的。升高以后的的电压也是交流电,通过整流二极管(我 们采用1N4148) 把交流电又变成直流电, 这种直流电已经和原来电压 只有3伏的直流电源完全不是同一个概念了。 有两点需要说明: 1、经过整流以后得到的直流电,实际上是“脉动的直流电”,那是 一种大小变化而方向不变的直流脉冲;这一点和原来平稳的直流电是不 一样的。 2、它们在数量级上差别也很大,原来是3伏,现在脉冲幅度可以达 到100伏以上。输出的直流脉冲幅度大小主要决定于电感绕组 L3 ;但是 实践证明,片面增加L3的匝数有时候反而使输出脉冲幅度下降。 经过D1整流后的波形 L3输出电压波形

  10. 四、限压充电电路: 经过二极管D1整流以后输出高压直流脉冲,再经过充电指示灯D2, 对电容器C进行充电 ;D2 发光的时候,说明有充电电流流过,充电在 进行中;这时候,C上的电压慢慢升高,最后接近100伏 。于是,稳压 管被反向击穿而导通,有电流从电容C中“溢出”而流向电阻R和限压警 示灯 D3,D3 发光说明电容C的充电电压已经达到它能承受的最大耐压, 这时候即使继续充电,只要Dw参数和R阻值选择恰当,C两端的电压就 不可能继续升高,达到了动态平衡。 通电以后,首先看到D2发绿光,C充电开始;过后一会儿,D3发红 光,表示C被充电压接近100伏,可以进行发射 ;如果不发射就断开电 源,不应该继续充电。 五、发射装置: 磁弹放入导管,按下发射开关即可完成发射。按下开关前应观察周 边情况让导管瞄准空旷的发射方向。如果斜射,最好前面有铁质的屏障, 如铁做的安全门、 (书写用的)白板等,磁弹碰到以后能被吸住,便于 寻找。

  11. 第二部分 制作要点 电子线路有一个最大的特点:“一步走错,全局皆输” 电磁炮一共12个器件13个接点,没有一个是允许你随便乱接的。 “要点” 大致有以下几个: A、逆变电路中电感线圈的连接: 如果连接错误,振荡电路不起振,升压就别说了,发射问题更 不要谈了。 B、特别注意几个元件的“极性”: 三极管9013的ebc(e发射极 b基极 c集电极) 二极管1N4148的正负极、稳压二极管DW的正负极 充电指示灯D1(绿色)、限压警示灯D2(红色)和大电解电 容器的正负极 C、发射线圈首尾连接位置,必须和磁弹极性正确配合 以上三点我们将结合制作顺序逐一讲解

  12. 第三部分 制 作 顺 序 以下叙述的制作顺序仅供指导老师和同学们 参考;大家可以按照自己对电路的理解以及工具拥有和使用等具体情况,自行制定制作方案。

  13. 3-001 安装电池盒: 电池盒在螺孔板上可以选择两个位置,现在图中的位置比较靠上和靠左,这使留下的空间比较大,便于其它元器件的安装,但有时候略微超出螺孔板边界。 如果你希望安装紧凑些,也可以用图中标有圆圈的螺孔。建议用第一种。

  14. 3-002 电池盒 三极管9013 平面朝向 c b 每个螺孔都有四 条垂直向下槽口 e 三条引脚紧靠槽口 插入相应的螺孔 e b c b c e:发射极 b:基极 c:集电极 e 平面朝向 用接点螺丝适当固定引脚

  15. 3-003 A、B是电路导电的触点 当螺丝拧紧时,A、B两 处紧密接触,既固定元 器件,又使电流通过金 属螺丝互相导通;所以 要适当拧紧螺丝有利电 路接触良好。 A 导线或元件引脚 导线或元件引脚必须插 入图中紫色斜槽,这样 当你拧螺丝时既使导线 不会“跟转”, 又可以增 加电流导通的触点;尤 其在连接其它引脚而必 须重新起高螺丝时,原 先安装的导线或引脚就 不易从螺孔中脱出。 B

  16. 3-004 安装电阻 电路采用2个电阻,R1阻值1K,色环标志是“棕黑黑棕 棕”; R2阻值是4.7K,它的色环标志是“黄紫黑棕 棕”。 我们现在安装的是R1,请不要选错。 R1 1K R2 4.7K R1 1K

  17. 3-005 两端剥离护套 露出1厘米裸线 从电池盒负极黑 导线剪下一段 4厘米的导线 从发射极e 引出一个 新的接点准备后面用

  18. 3-006 发光二级管D2和D3,长脚是正极。 D3(红色)的负极 接到备用接点上 正极 正极 + +

  19. 3-007 电解电容C,长脚是正极。 为了安装合理,我们把两脚剪成等长。 注意:圆柱体侧面白色带条上标记着 电容器的负极。 白色带条标记负极 电容器正极! C的负极 负极 由于电容器引脚的导线比较粗,连接的时候 会有一点难度,请特别注意下一个页面的提示。

  20. 3-008 特别提醒 电解电容器的引脚 比较粗,插入螺孔 时特别注意:要插 得浅一点,基本上 不进入槽口;而螺 丝拧紧的时候也要 用力适度,这样就 既可固定电容器, 又使接点的导通保 持接触良好。 粗 细 细 接点螺丝不能完全拧紧,有 可能使较细的引脚接触不良

  21. 3-009 连接电阻R2(4.7K)

  22. 3-010 稳压管DW 体积比整流二极管1N4148稍大 标有黑圈的一端是负极 负极定位: 选择一个安装开关的 螺孔,把负极插进该 螺孔的槽口内,如图: 负极

  23. 3-011 从电池盒正极剪下6厘米长红导线 一段(图1),两头剥离以后把其 中一端插进同一个螺孔(图2), 在上面压上开关的一个接线端子, 然后用螺丝把三者一起拧紧(图3) 1 长6厘米 2 3 导线的另一端连接C的正极

  24. 3-012 注意发射线圈两端连接位置 不难从观察知道,发射线圈绕制时,起头的 那一端线头是在绕组的里面 (图2)而绕制结尾的一端则 在绕组的外面(图3) 发射线圈:注意漆包线的绕向 起始端 为了和磁弹正确配合,我们要求在安装发射线圈时,起始端连接 发射开关。 结尾端

  25. 3-013 结尾端靠近电池盒 绕组起始端靠右上方

  26. 3-014 发射线圈连接之前 一定要用砂皮等有 效工具,把线端的 漆膜打磨干净,让 线端四周全部露出 导线的铜芯。 E 起始端连接 发射开关 结尾端连接三极管E极

  27. 3-015 升压电感绕制: 首先用两种不同颜色的导线进行并线穿绕4匝,如图: 双线并绕(穿绕) 磁环

  28. 3-016 再用漆包线穿绕15~17匝,如下图: 漆包线

  29. 3-017 电磁炮升压线圈由三个线圈组成:L1和L2是双线并绕,L3 是后来穿绕上去的。不论怎样穿绕,它们在绕成以后,如果线头 都从中间环孔中穿出分开,那么总有三个头在磁环 “上面” 一边, 而另有三个头在磁环“下面”一边,不管怎样穿绕,这是唯一的结 果,不会有第二个不同的结果。 上面 下面

  30. 3-018 第二个“唯一结果”是: 如果电流都从下面的头部流进导线,都从尾部流出来,那么,电 流在所有绕组中每一圈的电流方向都是一致的!在磁环上,不论 你怎么样绕线,不可能绕成电流方向相反的绕组,除非把进出绕 组的电流方向也颠倒了。 尾 尾 尾 每一个绕组 的电流方向 全部一致 电流 头 头 头

  31. 3-019 在电路图中,我们常常用小圆点表示绕组的“同名端”,凡是标有小圆点的线头要么都是绕组的头部,要么都是绕组的尾部。根据前面的分析,我们可以确定:在升压电感中,同名端都必定在磁环的同一边。 L2 L3 L1 L3 L2 L1

  32. 3-020 在后面制作整个电路时,一定要按原理图把同名端正确连接到位。 L1(红色)头接A,尾接B L2(白色或黄色)头接C,尾接D L3(漆包线)头接B,尾接E L1 L2 L3 + 电源正极 D A L2 L1 L3 E B C

  33. 3-021 安装升压电感 和安装发射线圈一样,必须把漆包线绕组的两个端头的漆膜 打磨干净。同时,把护套电线剥出裸头长约1厘米,如图。 裸头 打磨漆膜

  34. 3-022 A L1(红)连接A 注意:连接到A和C的 两条导线是同名端,也 就是说,它们在磁环的 同一边。 C L2(白或黄)连接C

  35. 3-023 R 4.7K D1 1N4148 D3

  36. 3-024 同样作为同名端的第三条线头(L3)应该连接到三极管的集电极上 L3的另一端 L2的另一端 L3同名端 接集电极 L1的另一端 也接集电极 集电极上 接有两条

  37. 3-025 升压线圈接线全图 A D L2尾 L3 头 E L1头 L1尾 L3尾 B L2头 C

  38. 3-026 连接整流二极管1N4148 负极 正极

  39. 3-027 连接电源正负极

  40. 第四部分 发射倒计时 先观察几张实物图,仔细核对你的作品,检查器件安装和电路连接有没有问题。 升压电感 发射线圈 9013 限压警示灯 C 发射开关 充电指示灯

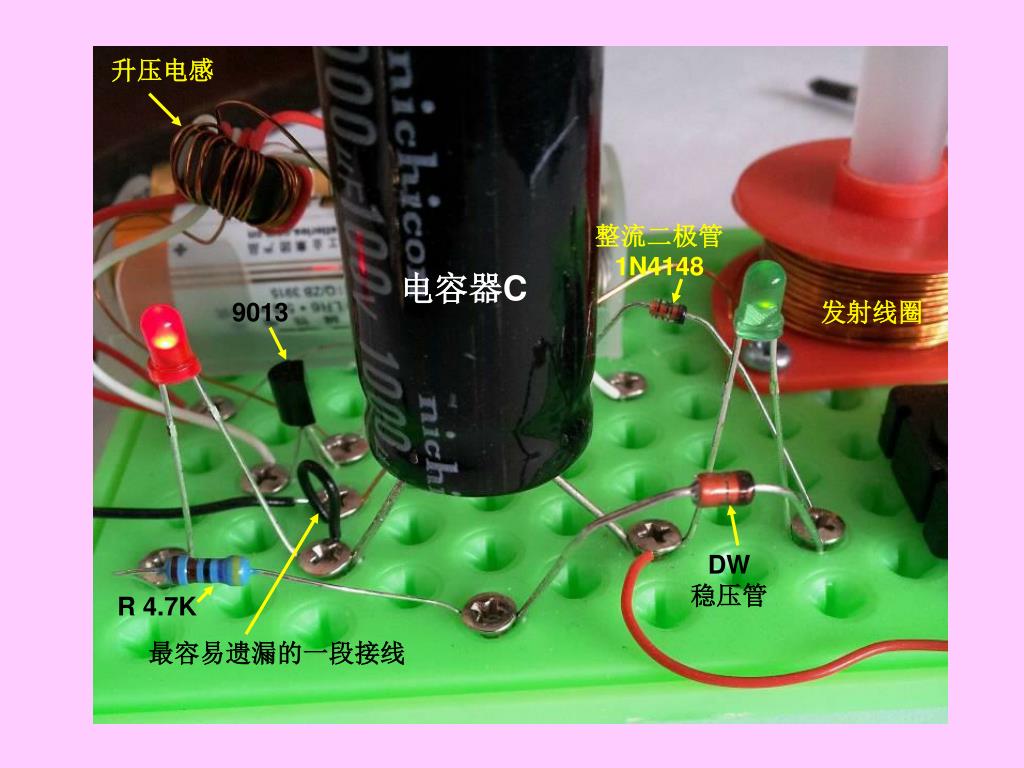

  41. 升压电感 整流二极管 1N4148 电容器C 9013 发射线圈 DW 稳压管 R 4.7K 最容易遗漏的一段接线

  42. 完成电路制作以后,把每一个接点螺丝作几次检查完成电路制作以后,把每一个接点螺丝作几次检查 螺丝刀

  43. 磁弹由弹套和磁芯两部分组成 磁芯:直径为4毫米、高度 为10毫米的圆柱体 4mm 10mm

  44. 判断磁芯极性 当有磁芯靠近,红端指 向的一极是磁芯的南极S 为了和发射线圈正确配合,达到 发射目的,关键是判断磁芯的极 性。可以用一个指南针,先在自 然状态下确定指针本身的指向性。 S N 指针的另一端 指向磁芯的N极 S N 指南针:在自然状态下 确定红端指向南极S

  45. 如果没有指南针怎么办? 首先,你要知道所在地的方位,也就是说知道哪一个方向是朝南? 这样,你可以用很多方法判断磁芯的极性。 把3个磁芯互相吸成一条直线,剪一小片质地比较好的纸张,用一 个大小合适的碗或别的非铁质容器,里面盛一点水,等水面平静下 来以后把纸片漂在水面上,再把磁芯条轻轻地放在纸面中央,这时 候在一般情况下,磁芯会带动纸片在水面上慢慢旋转;等它们静止 不动了,你就可以根据磁芯所指的方向,判断哪一端是指向南方的 S极。 纸片 非铁质容器 水平面 多支吸合的磁芯

  46. 按照前面发射线圈的 连接方式,磁弹的极 性应该是: S极朝向弹套的尖头 N S N S 弹套 N S S N S N N S S 所有磁弹如果互相吸合 应该组成这样的图案 N

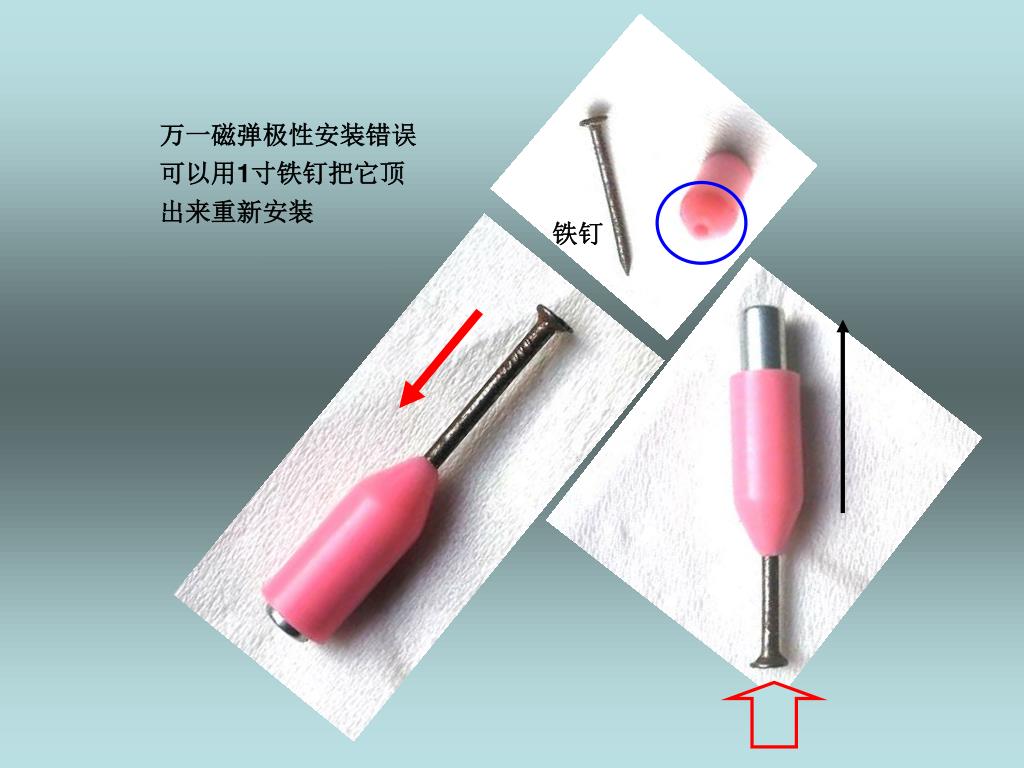

  47. 万一磁弹极性安装错误 可以用1寸铁钉把它顶 出来重新安装 铁钉

  48. 我们的电磁炮,磁弹和发射线 圈之间是下图所示的关系,也 许让你有些难以理解,但是实 践证明那是正确的! N 电容器放 电电流的 方向 发射线圈 电流方向 磁力线 磁力线 电流方向 右手定则 磁弹和发射线圈之间极性配置 你看出些“问题”来了吗? 四指和线圈内电流方向一致 大拇指所指即为电磁场N极

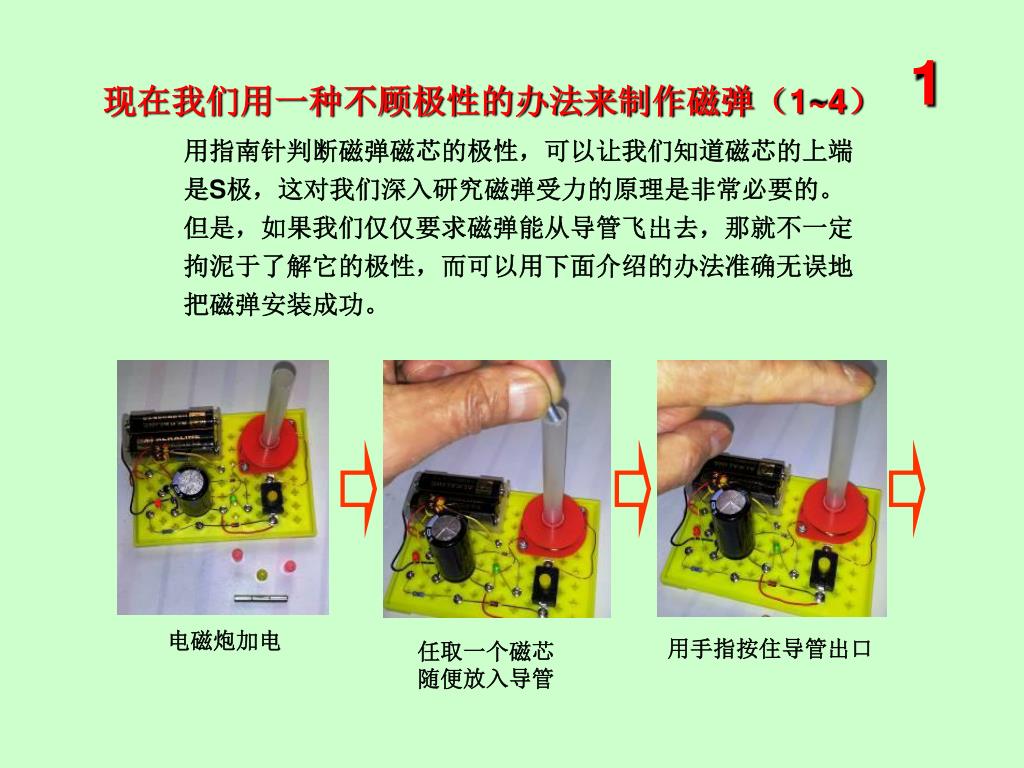

  49. 1 现在我们用一种不顾极性的办法来制作磁弹(1~4) 用指南针判断磁弹磁芯的极性,可以让我们知道磁芯的上端是S极,这对我们深入研究磁弹受力的原理是非常必要的。 但是,如果我们仅仅要求磁弹能从导管飞出去,那就不一定 拘泥于了解它的极性,而可以用下面介绍的办法准确无误地 把磁弹安装成功。 电磁炮加电 用手指按住导管出口 任取一个磁芯 随便放入导管

  50. 2 这样将会有两种结果: 1、导管内的磁芯弹上来但被手指挡住了: 说明刚才放入磁芯的方向是对的,可 以顺着原来的方向装进弹套。 用另一只手的手指 按一下发射开关… 把磁芯从导管倒出, 按原来方向装进弹套
