  1. 圖紙的種類與特性

  2. 大綱 • 圖紙的種類及尺度 • A系列圖紙 • B系列圖紙 • 圖紙的摺疊與裝訂

  3. 圖紙的種類及尺度

  4. 圖紙的種類及尺度 • 製圖用紙有兩種，一種為120g/m2到200g/m2之間的道林紙。

  5. 圖紙的種類及尺度 • 另一種為半透明之薄紙，稱為描圖紙。

  6. 圖紙的種類及尺度 • 常用圖紙的尺度有A系列及B系列兩種，我們國家標準中規定採用 A系列的規格，橫式、直式均適用。

  7. A系列圖紙

  8. A系列圖紙 • A系列紙張尺寸的長寬比都是1: √ 2，然後捨去到最接近的毫米值。 • A0定義成面積為一平方公尺，長寬比為1: √ 2的紙張。

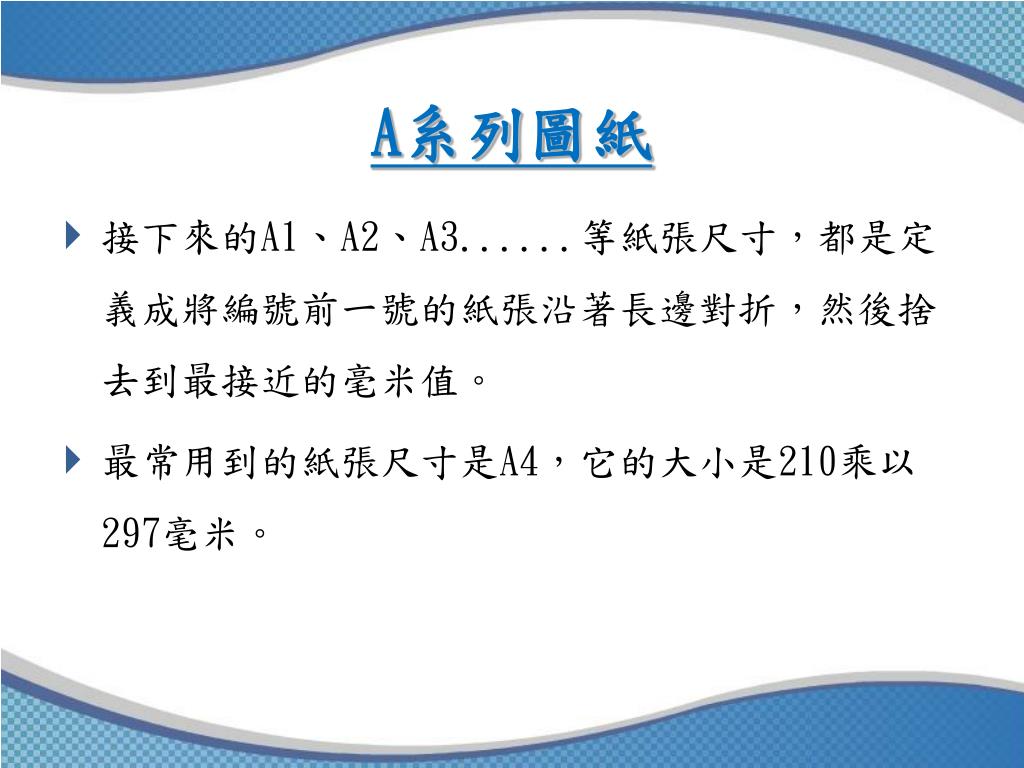

  9. A系列圖紙 • 接下來的A1、A2、A3......等紙張尺寸，都是定義成將編號前一號的紙張沿著長邊對折，然後捨去到最接近的毫米值。 • 最常用到的紙張尺寸是A4，它的大小是210乘以297毫米。

  10. A系列圖紙 • A系列圖紙的尺度

  11. A系列圖紙 • A系列圖紙的尺度

  12. B系列圖紙

  13. B系列圖紙 • B系列紙張尺寸是編號相同與編號前一號的A系列紙張的幾何平均。舉例來說，B1是A1和A0的幾何平均。同樣地，C系列紙張尺寸是編號相同的A、B系列紙張的幾何平均。

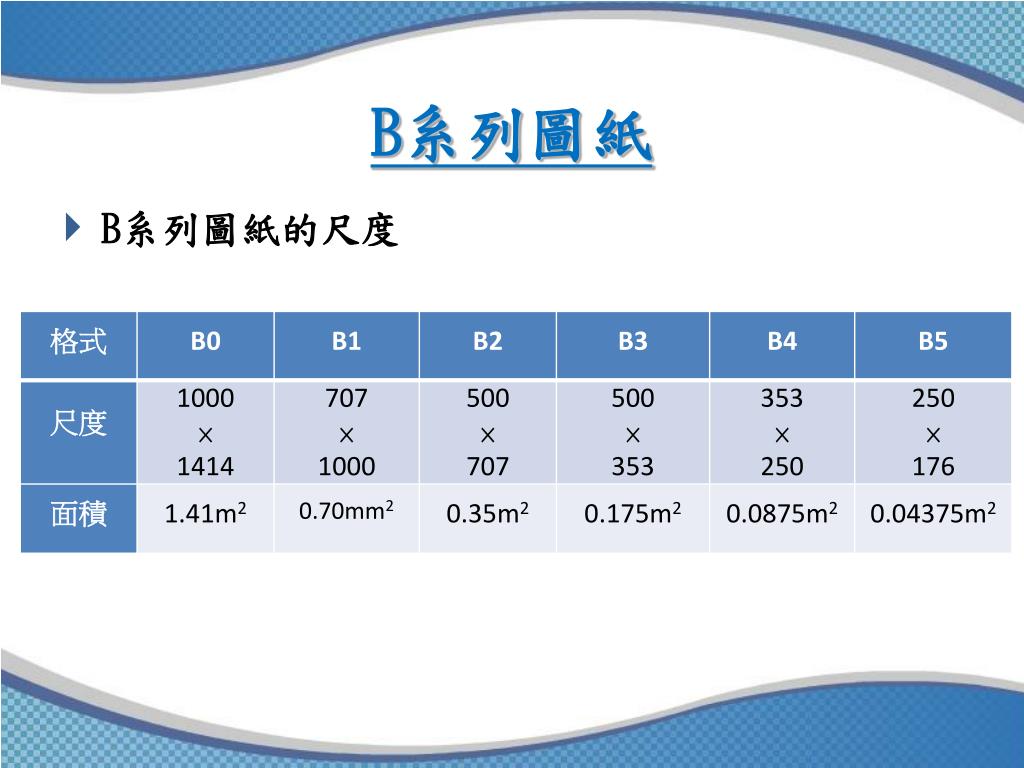

  14. B系列圖紙 • B系列圖紙的尺度

  15. B系列圖紙 • B系列圖紙的尺度

  16. 圖紙的摺疊與裝訂

  17. 圖紙的摺疊與裝訂 • 凡較 A4 大的圖紙通常均摺成A4大小，以便置於文書夾中，或裝訂成冊保存。摺疊時，圖的標題必須摺在上面，以便查閱。

  18. 圖紙的摺疊與裝訂

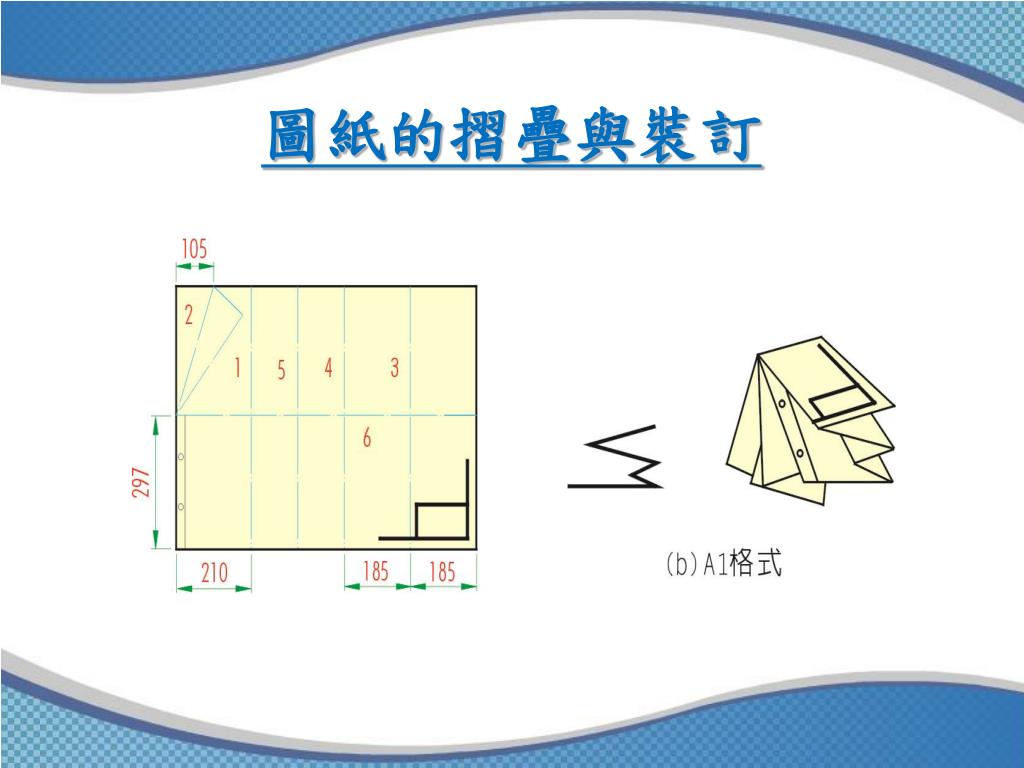

  19. 圖紙的摺疊與裝訂

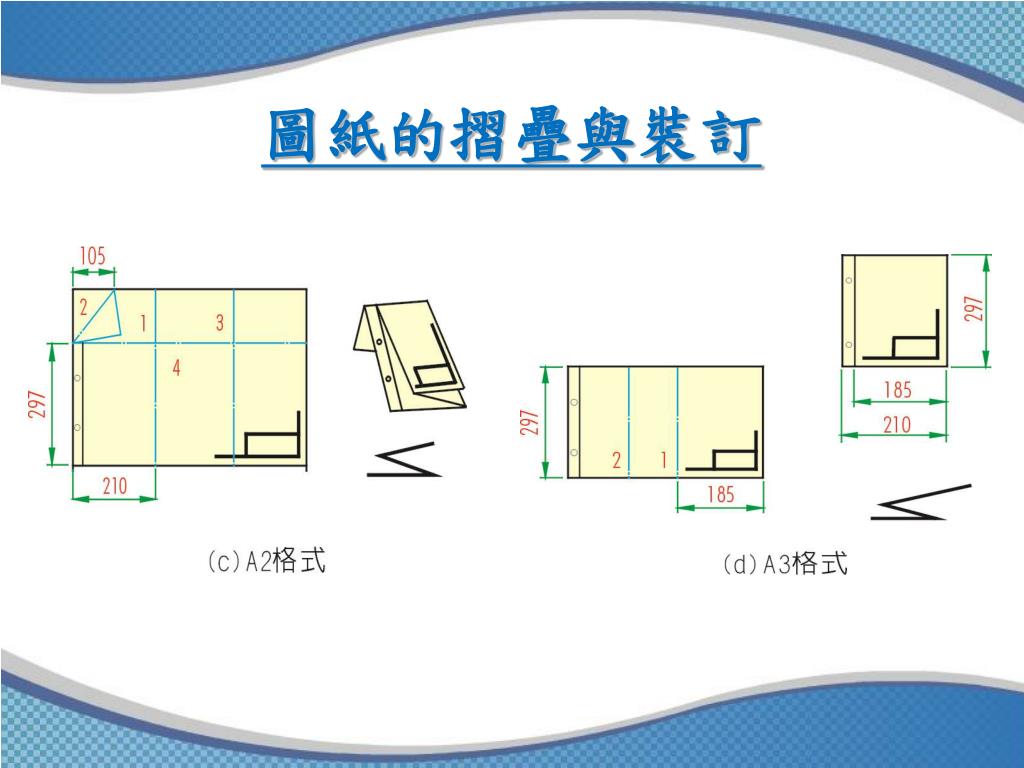

  20. 圖紙的摺疊與裝訂

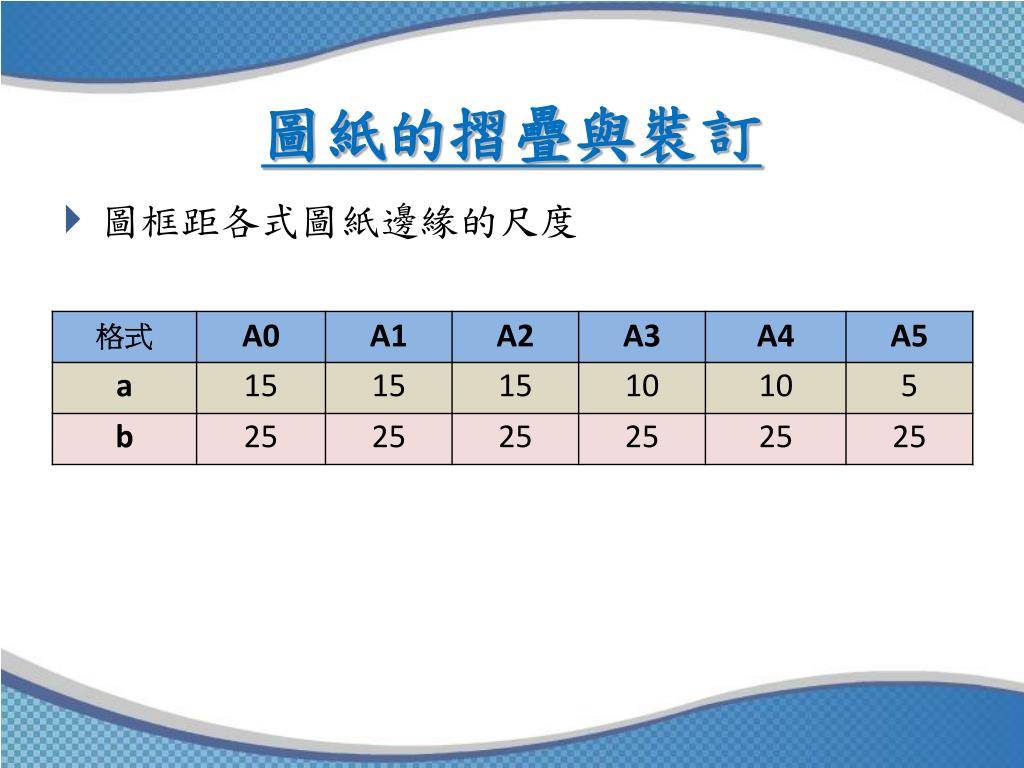

  21. 圖紙的摺疊與裝訂 • 圖框距各式圖紙邊緣的尺度

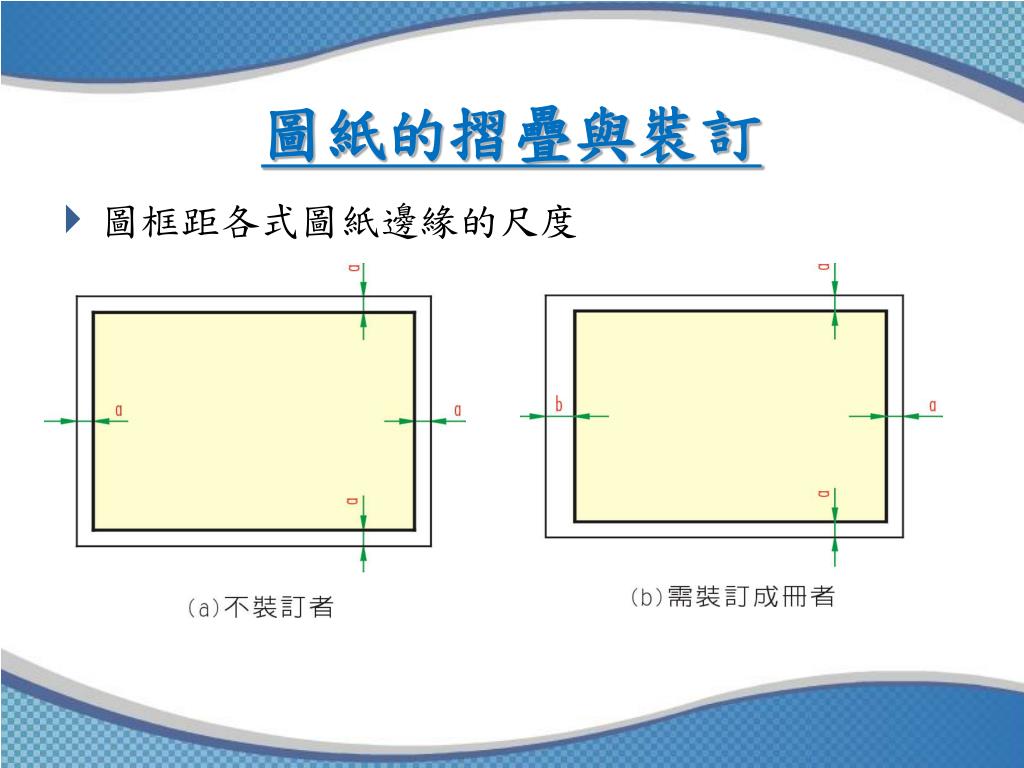

  22. 圖紙的摺疊與裝訂 • 圖框距各式圖紙邊緣的尺度
