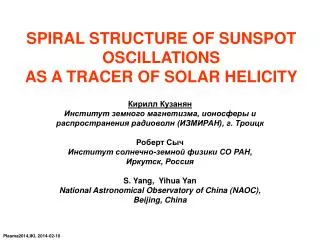

  1. SPIRAL STRUCTURE OF SUNSPOT OSCILLATIONS AS A TRACER OF SOLAR HELICITY Кирилл Кузанян Институт земного магнетизма, ионосферы и распространения радиоволн (ИЗМИРАН), г. Троицк Роберт Сыч Институт солнечно-земной физики СО РАН, Иркутск, Россия S. Yang, Yihua Yan National Astronomical Observatory of China (NAOC), Beijing, China Plasma2014,IKI, 2014-02-10

  2. Helical nature of swirling sunspots • изучение колебаний в пятнах имеет долгую историю....

  3. Спиральная структура распределения яркости в пятнах E. Yu. Nagovitsyna and Yu.A. Nagovitsyn, Observations of peculiarities of sunspot fragment patterns Solar Physics, 186, 1999

  4. Спиральная расходящаяся структура магнитного поля в солнечных пятнах (РАТАН-600) Исследование высотной структуры активной области с использованием многоволновых радио наблюдений, Богод В.М., Ступишин А.Г., Яснов Л.В., СПб Ф САО РАН, СПб ГУ, 2011

  5. Observation of Superpenumbral Whirls & Subsurface Kinetic HelicityNOAA11084: (Komm, Gosain & Pevtsov2013)

  6. Studies of Current Helicity in Solar Active Regions: magnetic fields(e.g. Zhang et al. 2010 & refs therein) AR 10930 (SOT@Hinode)2006 Dec 11 23:10:06 UT Current Helicity: positive/negative

  7. AR NOAA6619 on 1991-5-11 @ 03:26UT (Huairou) Photosphetic vector magnetogram Current helicity over filtergram

  8. Спиральные структуры активных областейв магнитном поле • Спиральные свойства магнитных полей на Солнце были изучались с помощью векторных магнитограмм активных областей на Солнце, а также динамики магнитных структур. • > Было установлено так называемое полушарное правило закрутки поля в различных полушариях, устанавливающее преобладание знака спиральности фотосферных магнитных полей: отрицательного в Северном и положительного в Южном полушариях.

  9. Методы получения динамики волновыхфронтов: • Метод попиксельной вейвлет фильтрации или • PWF (Pixel Wavelet Filtering) • 2. Метод локального корреляционного трекинга или LCT (Local Correlation Tracking)

  10. Динамика волновых фронтов в переходной зоне (SDO/AIA, 304A) над тенью пятна Filtered Original Sych R., Nakariakov V., Solar Physics, 248, 2008 Выход 3-мин волн в фотосфере и хромосфере связан с их спиральным распространением. Для временного разрешения 45 сек (белый свет и магнитное поле) волны наблюдаются как перемещающая секторная структура в виде пропеллера, вращения которой происходит с периодом в 3 мин. Для временного разрешения 12 сек фронты волн имеют спиральную расширяющуюся закрутку. Источник волн локализован в центре тени пятна в виде пульсирующей яркой области малого углового размера.

  11. SDO/HMI high cadence data

  12. Феноменология распространение волновых фронтов в цикле 3-мин колебаний Уровень короны (171А) Уровень переходной зоны (304А)

  13. Спиралевидная структура волновых фронтов на разных высотах (температурных каналах) солнечной атмосферы

  14. LCT (Local Correlation Tracking) • LCT central idea: proper motions(Δx,Δy) of intensity features in successive images separated in time by Δt, are found by maximizing a cross-correlation function, • or minimizing an error function between sub-regions of the images. • November & Simon (1988): shift images and compute a cross-correlation at each shift

  15. LCT examplemainly detection of proper motion(Potts, Barrett & Diver, 2003)

  16. Wave phase speed detection • Other Authors used LCT for detection of proper motion (velocity of media) • We suggest to use LCT on series of high cadence wave images of sunspots to compute phase speed of MHD waves in sunspots • We may compute the horizontal part of phase vorticity (new quantity for analysis!)

  17. Детектирование фазовых скоростей в тени пятна • 8 температурных (высотных) каналов SDO/AIA; • LCT метод для получения фазовых скоростей и закрученностей МГД волн, распространяющихся в тени; • Изучение 3D структуры и динамики волновых фронтов при их распространении из фотосферы в корону по различным длинам волн (высотным уровням) λ=131A, t=99 λ=131A, t=100

  18. movie…

  19. Confronting electric current helicity and wave phase vorticity

  20. Conclusions • We found evidence of relationship of phase vorticity of MHD waves in sunspots and its magnetic fieldhelical structure • This study aims in detailed 3D dynamic description of sunspot swirling oscillations and shedding a light into the problem of helicity transfer from the solar interior to the heliosphere

  21. Спасибо за внимание !
