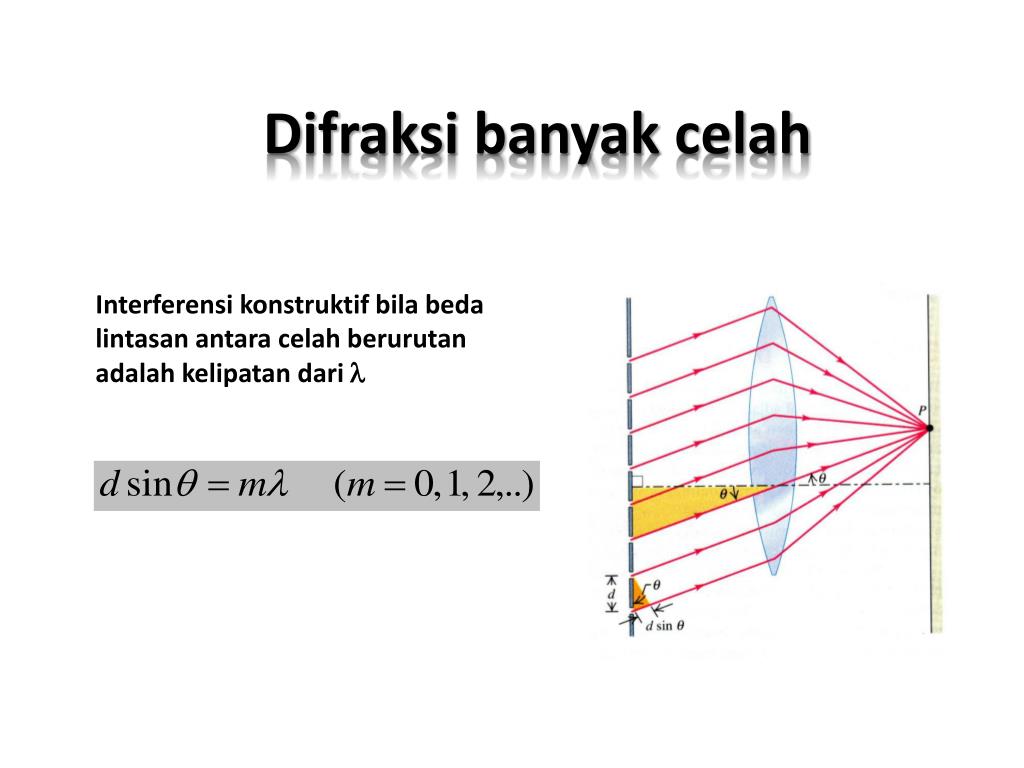

  1. Difraksibanyakcelah Interferensi konstruktif bila beda lintasan antara celah berurutan adalah kelipatan dari 

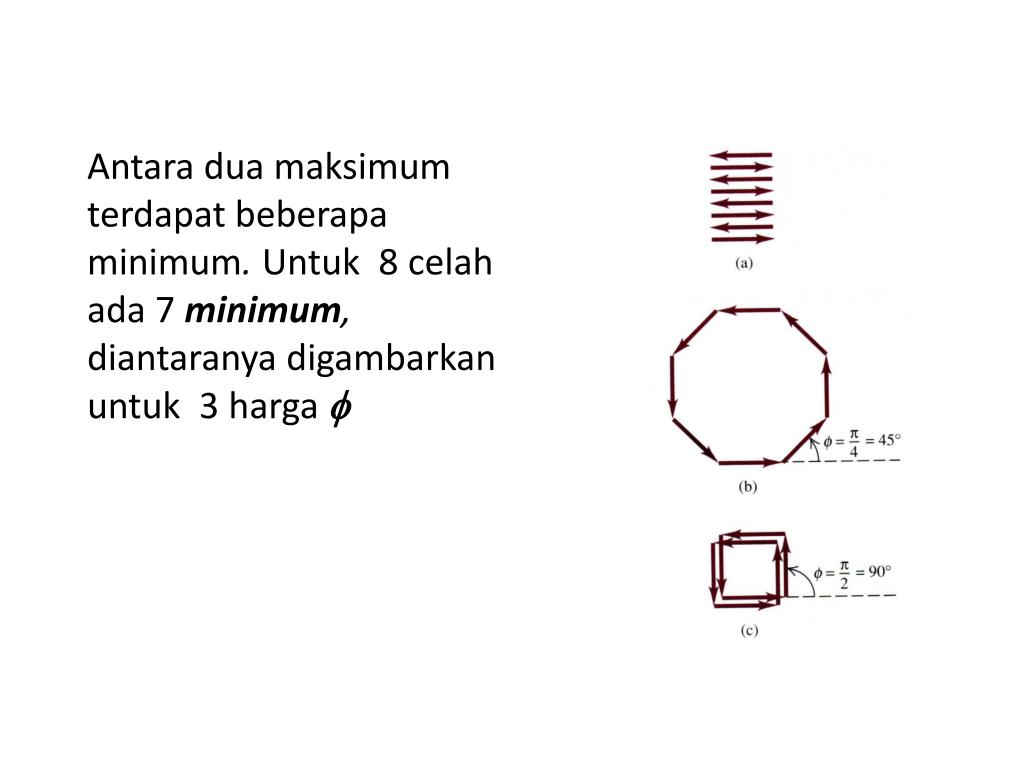

  2. Antara dua maksimum terdapat beberapa minimum. Untuk 8 celah ada 7minimum, diantaranya digambarkan untuk3 harga 

  3. N=2 N=8

  4. Kisi Difraksi (Diffraction grating) • Disebutkisidifraksijikajumlahkisimenjadinbuah, padaumumnya: Ncelah = ~ribuanbuah per mm • Posisimaksimumterjadipada :

  5. Kisi difraksiterdiridarisejumlahcelahsejajar yang serbasama. Kisi dibuatdenganmembuatgoresanhaluspadakepingkaca. Umumnyamempunyaigoresanmencapai 5000 goresan/cm, sehinggajarakantara 2 celahsangatkecilyaitusekitar 1/5000 = 20.000 A. • Kisi transmisi(Transmission grating) : kisidengancelah yang memungkinkancahayadapatmelewatinya. • Kisi refleksi(Reflection grating) : kisidengancelah yang memantulkancahaya.

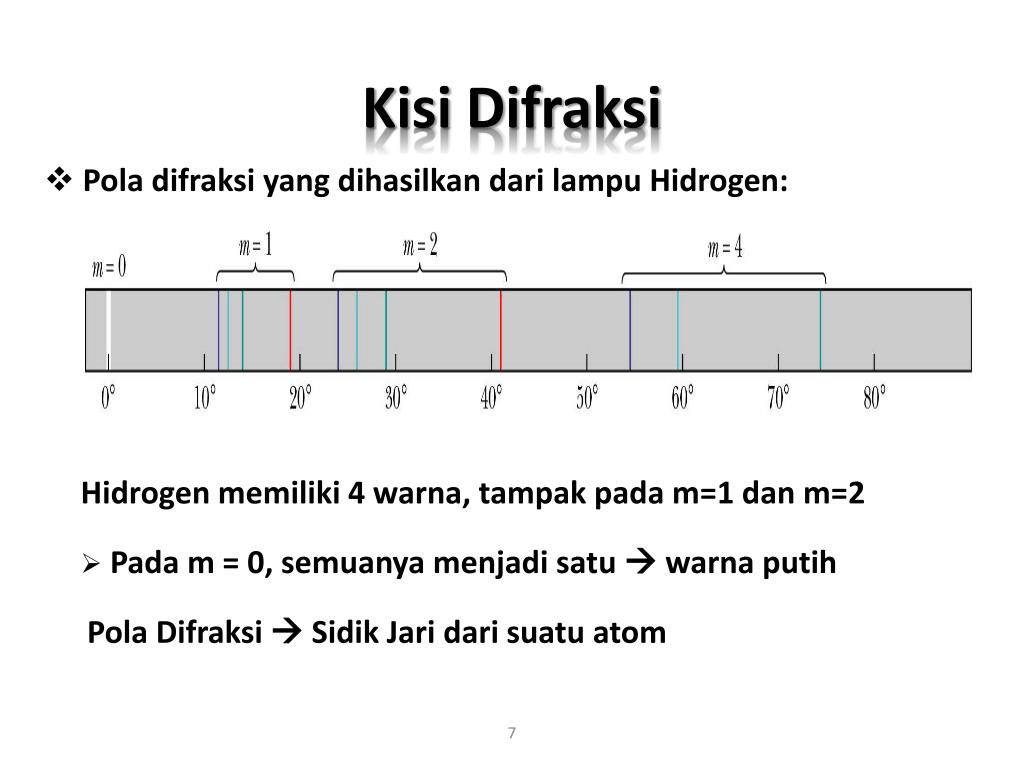

  6. Kisi Difraksi • Pola difraksi yang dihasilkan dari lampu Hidrogen: • Hidrogenmemiliki 4 warna, tampakpada m=1 dan m=2 • Pada m = 0, semuanyamenjadisatu warnaputih • PolaDifraksi SidikJaridarisuatu atom

  7. Kisi Difraksi • Dispersi: Seberapajauhkisidapatmemisahkan 2 buahgaristerang D = m/(dcosθ) (semakinjauhmakasemakinbaik) • DayaPisah: Ketebalandarimasing-masinggaristerang R = Nm (semakintipismakasemakinbaik)

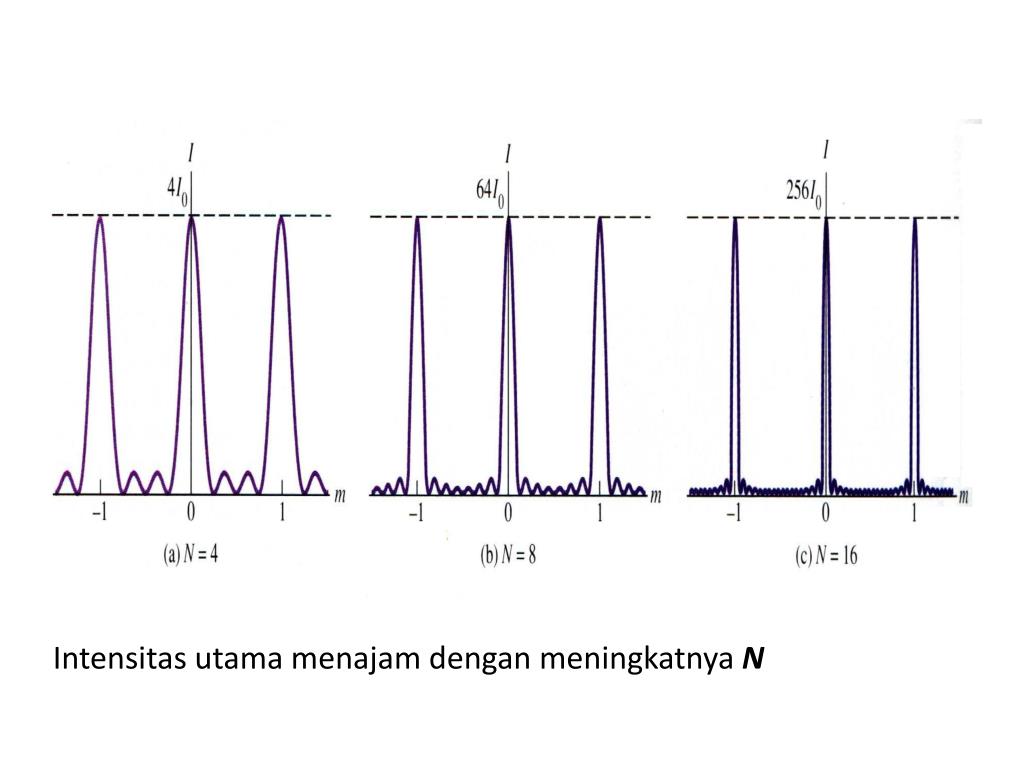

  8. Intensitas utama menajam dengan meningkatnya N

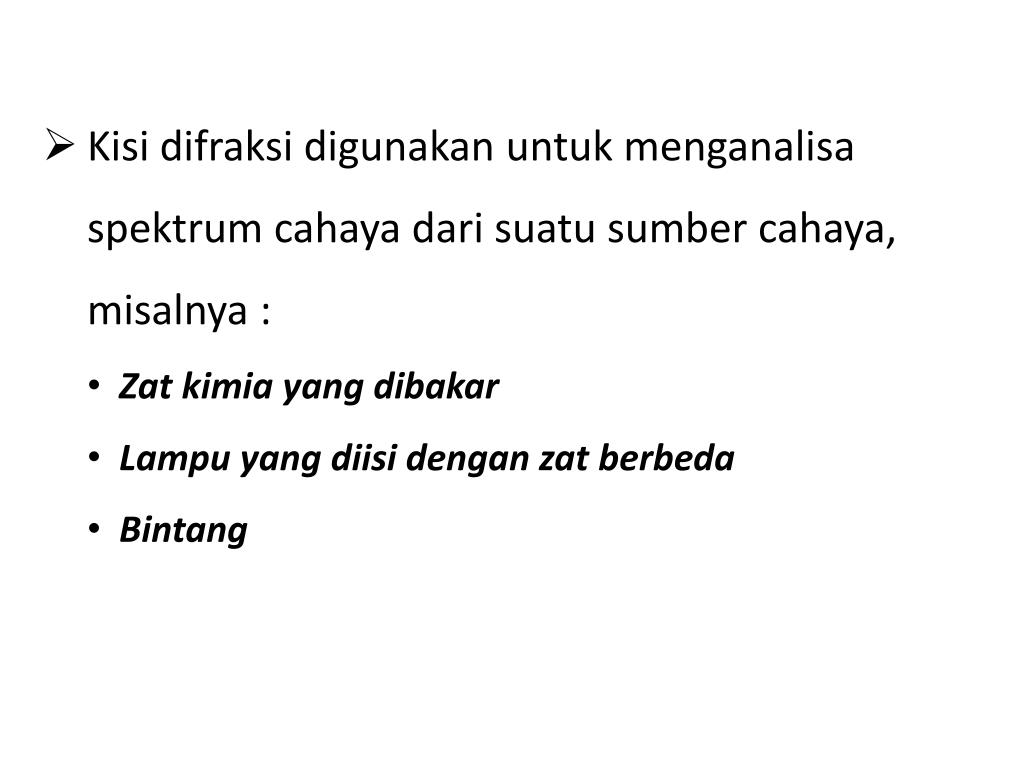

  9. Kisi difraksi digunakan untuk menganalisa spektrum cahaya dari suatu sumber cahaya, misalnya : • Zat kimia yang dibakar • Lampu yang diisi dengan zat berbeda • Bintang

  10. Penyelesaian

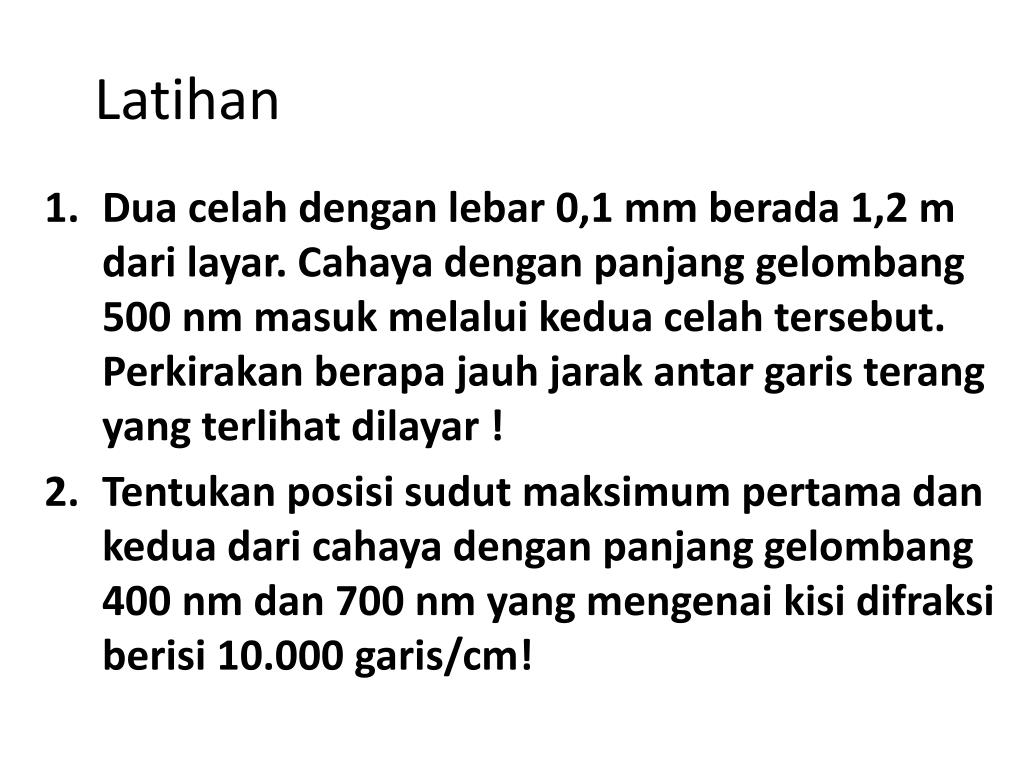

  11. Latihan • Dua celah dengan lebar 0,1 mm berada 1,2 m dari layar. Cahaya dengan panjang gelombang 500 nm masuk melalui kedua celah tersebut. Perkirakan berapa jauh jarak antar garis terang yang terlihat dilayar ! • Tentukan posisi sudut maksimum pertama dan kedua dari cahaya dengan panjang gelombang 400 nm dan 700 nm yang mengenai kisi difraksi berisi 10.000 garis/cm!
