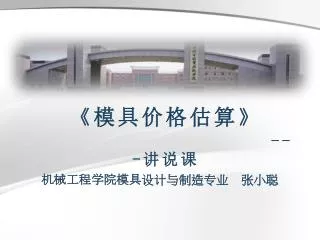

  1. 《模具价格估算》---讲说课 机械工程学院模具设计与制造专业 张小聪

  2. 《模具价格估算》---课程整体教学设计

  3. 目 录 一 课程简介 二 整体设计 三 四 第一节课设计 最后一节课设计

  4. 课程简介---课程基本信息 适用专业:模具设计与制造专业 课程代码:30103017 学时:56学时 学分:2学分 课程类型:专业限选课 授课对象:本专业二年级学生

  5. 课程简介---课程位置 前导课程 本课程 后续课程 • 塑料模具设计 • 冷冲压模具设计 • 模具制造工艺 • 模具材料与热处理 • 塑料模具设计大型作业 • 冷冲压模具设计大型作业 • 毕业设计 • 模具价格估算

  6. 课程简介---专业服务岗位群

  7. 课程简介---课程面向岗位 未来发展岗位 • 模具设计工程师 二次晋升岗位 • 模具生产管理员 • 现场工艺员 • 模具钳工 • 模具质检员 • 模具零件加工机床操作工 一次就业岗位 本课程主要面向未来岗位的模具设计工程师岗位,培养该岗位所需的模具报价能力。

  8. 课程简介---岗位典型工作流程

  9. 整体设计---课改总体思路 教学过程 工作过程 学习情境 行动领域 学习领域 工作任务 转换 设计 归纳 根据专业对应的工作岗位及岗位群实施典型工作任务分析 根据工作任务进行归纳,形成由职业能力构成的行动 将行动领域转换为学习领域 为每个情境设计具体任务 教学手段设计 教学实施 教学检查

  10. 整体设计---课程定位 中职、高职、普通高校开设同类课程的异同点

  11. 整体设计---课程目标 能力目标 • 学生能运用型腔模具设计与制造的有关知识,根据型腔模具价格估算的有关公式与表格,结合企业和市场实际情况,估算型腔模具的价格。 • 学生能运用冲压模具设计与制造的有关知识,根据冲压模具价格估算的有关公式与表格,结合企业和市场实际情况,估算冲压模具的价格。

  12. 整体设计---课程目标 知识目标 • 掌握模具定价的方法与策略; • 理解模具价格估算的意义。

  13. 整体设计---课程目标 素质目标 • 培养学生的精细化意识; • 培养学生的诚信意识; • 培养学生具有良好的时间观念。

  14. 整体设计---教学进度表

  15. 整体设计---情境设计(1)

  16. 整体设计---情境设计(2)

  17. 整体设计---情境设计(3)

  18. 整体设计---情境设计(4)

  19. 整体设计---考核方案

  20. 整体设计---考核方案 职业素质考核标准

  21. 整体设计---考核方案 项目考核标准

  22. 整体设计---考核方案 学习总结考核标准

  23. 第一节课设计 课程引入(15分钟) 1、设计一个通用的工作情境:客户拿来产品图要求你所在的企业给其设计生产 相应的模具,老板要求作为模具工程师的你提供模具的参考价格。 2、大量展示不同类型产品的图片与视频,并结合实例讲解会对模具进行合理估 价的必要性和重要性。

  24. 第一节课设计 课程简介(18分钟) 1、本门课程的教学目的,以及所应具备的知识、能力、素质基础; 2、本门课程的教学内容、教学进度安排,以及应达到的知识、能力、素质目标; 3、考核方式说明; 4、课外学习安排与空间交流方式。 项目载体三 长沙标准件公司垫圈 项目载体四 奇瑞汽车厂车门

  25. 第一节课设计 课程简介(18分钟) • 项目一载体 诺基亚手机前盖 项目二载体 金点原子锁钥匙 • 项目三载体 长沙标准件公司垫圈 项目四载体 奇瑞汽车厂车门 项目载体三 长沙标准件公司垫圈 项目载体四 奇瑞汽车厂车门

  26. 第一节课设计 本节课任务(12分钟) 1、组建团队,制定小组学习计划,并在空间展示; 2、由组长给每个成员分工,准备塑料模具设计、冷冲压模具设计、压铸模 具设计、模具制造、模具材料等资料备用。

  27. 最后一节课设计 课程知识点的梳理与归纳(25分钟) 推举优秀小组发言(15分钟) 学生对本课程成果进行展示汇报,并谈谈学习心得与经验。 点评(5分钟) 对本学期本课程全班情况、各组情况、表现突出个人分别进行点评。

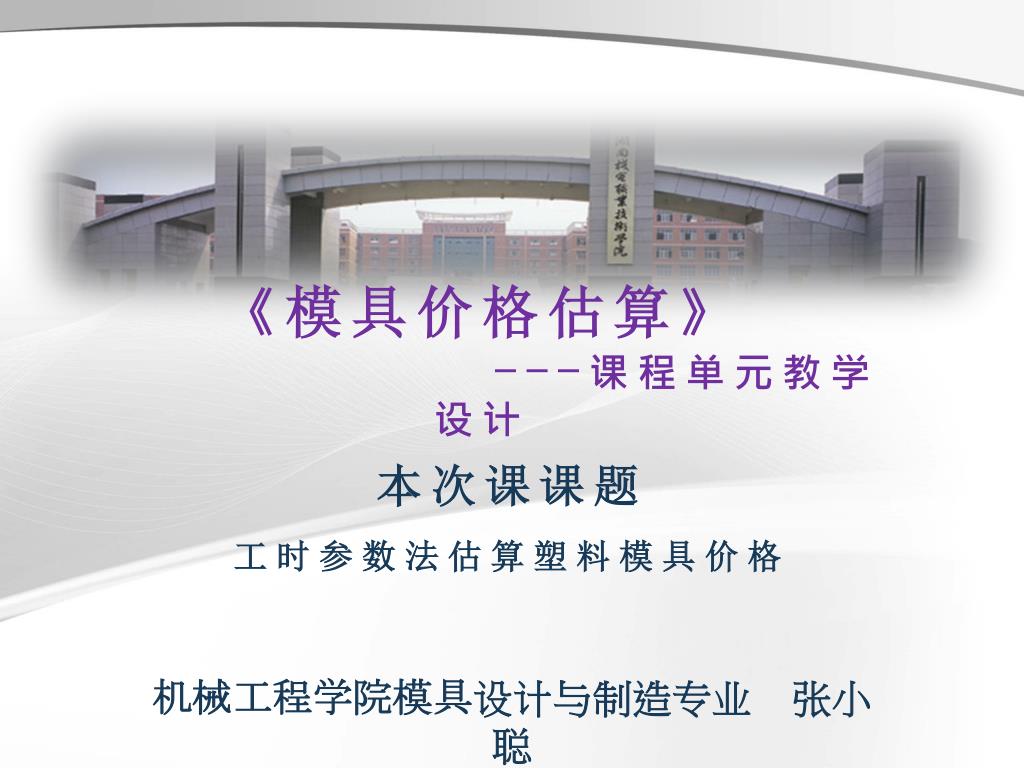

  28. 《模具价格估算》 ---课程单元教学设计 本次课课题工时参数法估算塑料模具价格 机械工程学院模具设计与制造专业 张小聪

  29. 情境引入(2分钟) 大情境:受诺基亚公司委托设计生产手机前壳模具,老板要你根据结合本厂实际提供一个参考价格。学生首先臆测模具价格。 角色定位: 学生—模具工程师 教师—老板 任务1: 绘制模具大体结构草图 任务2: 确定有关参数 任务3: 估算模具价格 考核: 操作(20%)+项目作品(60%)+自评(5%)+互评(5%)+6S素养(10%)

  30. 任务1引入(2分钟) 情境1:要估算模具价格,首先要确定模具结构。 引出任务1:绘制模具结构草图

  31. 1、资讯(6分钟) 关键知识点1---塑料参数与特性 ABS:丙烯腈-丁二烯-苯乙烯塑料Acrylonitrile Butadiene Styrene plastic 密度:1.05~1.18g/㎝3 收缩率:0.4%~0.9% 流动性:<1% 吸湿性:良好 热学性能:熔融温度217~237℃,热分解温度>250℃

  32. 1、资讯(6分钟) 关键知识点2---塑件结构与技术要求 侧向凹凸:须设计侧分型抽芯机构 表面栅格:须设计小型芯 最小圆角:过小则不能采用模具成型 最小孔径:过小则不能采用模具成型 最小孔距:过小则不能采用模具成型 精度要求:模具须比塑件精度更高 表面质量:对模具结构产生影响 生产纲领:对模具材料有影响

  33. 2、计划与决策(6分钟)

  34. 3、实施(17分钟) 1、根据《常用塑料特性表》或利用网络查找ABS参数与成型特性 2、计算塑件体积质量 3、绘制模具大体结构草图

  35. 任务2引入(2分钟) 情境2:进行价格估算前需确定有关参数 引出任务2:确定工时法估算需要的有关参数 碰穿式面栅系数Kz31 对插式面栅系数Kz32 细密网孔系数Kz33 疏网孔系数Kz34 薄片筋系数Kz35 深筋系数Kz36 薄壁系数Kz37 抛光系数Kz38 精度系数Kz4 产品尺寸调整系数Kz11 抽芯系数Kz21 复合抽芯系数Kz22 斜推块系数Kz23 平面分型面系数Kz24 异形分型面系数Kz25 开模次数系数Kz26 进料形式Kz27 寿命系数Kz28

  36. 1、资讯(5分钟) 关键知识点3---各参数含义及确定方法 产品尺寸调整系数Kz11:根据纯加工工时比例在0.5-0.9范围内选取 Kz21-Kz28:在教材31页表3-2模具结构复杂系数中选取 Kz31-Kz38:在教材34页表3-3产品表面特征系数中选取 精度系数Kz4:先根据塑件尺寸在教材36页表3-5塑料制品尺寸公差中确定精度等级, 然后根据塑料种类在教材35页表3-4常用塑料制品公差等级的选用中精度等级的类型, 最后在教材37页表3-6塑料产品精度系数中查到Kz4

  37. 2、实施(13分钟) 确定产品尺寸系数Kz1 确定模具结构复杂系数Kz2 确定产品表面特征系数Kz3 确定塑料产品精度系数Kz4

  38. 任务3引入(2分钟) 情境3:进行模具价格估算 引出任务3:根据已确定的参数进行计算

  39. 1、资讯(5分钟) 关键知识点4---有关公式 Kz0=Kz1Kz2Kz3Kz4 Kz1=V/106Kz11 Kz2=1+ ∑Kz2i Kz3=1+ ∑Kz3i Mz=AzTz0Kz0

  40. 2、实施任务3(13分钟) 成型该塑件的单个模具型腔体积约为 ∏(115/2)2(223+127-115/2)=3400000 根据公式 Kz1=型腔体积Kz11/1000000 取Kz11=0.9,则 Kz1=3400000×0.9/1000000 =3.06 根据公式 Kz2=1+∑Kz2i 查表3-2,取 Kz21=0.25 Kz24=0.15 Kz28=0.15 则 Kz2=1+0.25+0.15+0.15 =1.55 根据公式 Kz3=1+∑Kz3i 查表3-3,由于该三通管表面无面删、网孔、片筋,非薄壁,无表面处理,因此 Kz3=1 该塑件已注公差尺寸Φ110.66公差为0.7,查表3-5可知其精度等级为MT3, 根据其材料为硬质聚氯乙烯,查表3-4,可知其精度等级为一般精度, 故该三同管高精度尺寸数为0,查表3-6取Kz4=1。 根据公式 Kz0=Kz1Kz2Kz3Kz4 =3.06×1.55×1×1 =4.743 根据公式 Mz=AzTz01Kz0 取Az=60,Tz01=80,则 Mz=60×80×4.743 =22766.4 故成型该塑件的模具价格估算为22766.4元。

  41. 检查、总结 检查 一 对每组的计算过程和结果进行检查考核 小组总结 二 每一小组对本次任务的实施进行总结。 三 教师归纳点评 归纳模具的报价步骤,强调工时参数法易出错的地方。点评各组及成员的表现。

  42. 作业 如果该手机前壳是带键盘的,则模具报价应进行哪些修改?

  43. 谢谢各位专家! 敬请批评指正!
