第７回iPhoneアプリ勉強会画像処理クラスの作成縣 禎輝

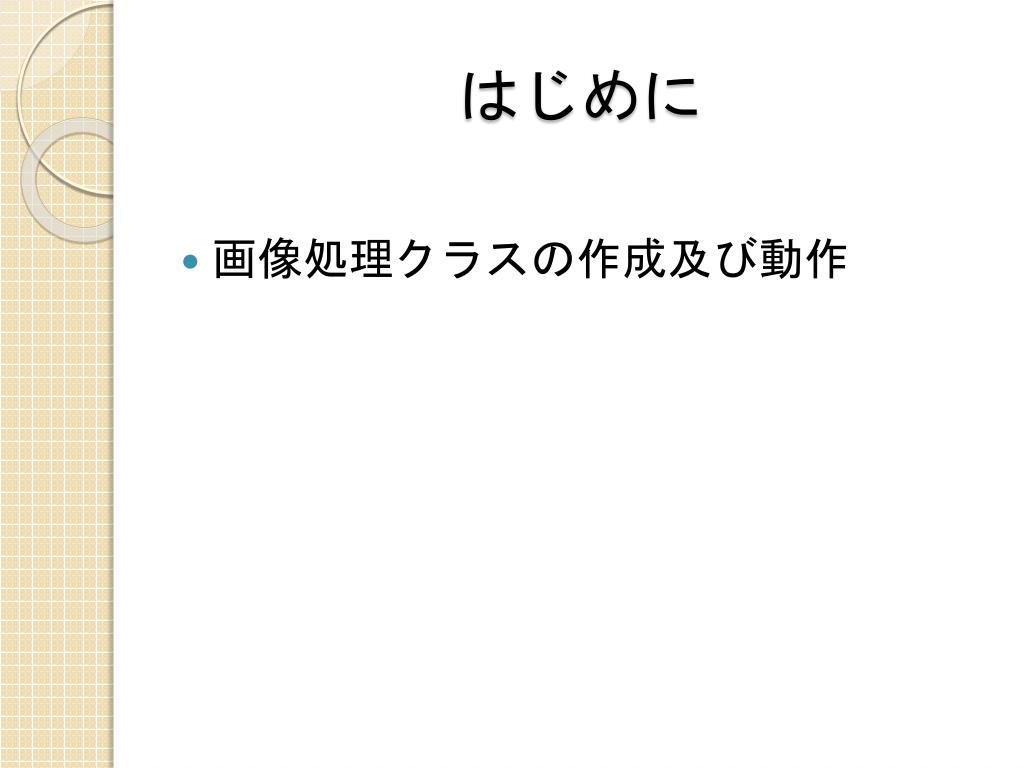

はじめに • 画像処理クラスの作成及び動作

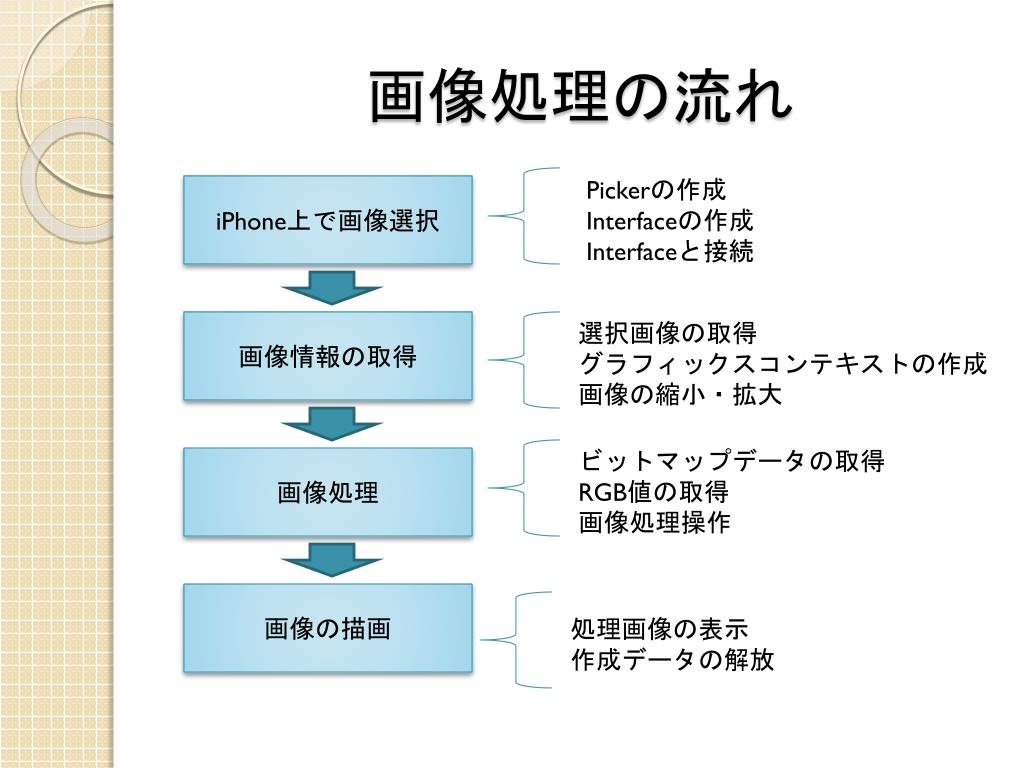

画像処理の流れ Pickerの作成 Interfaceの作成 Interfaceと接続 iPhone上で画像選択画像情報の取得選択画像の取得グラフィックスコンテキストの作成画像の縮小・拡大ビットマップデータの取得 RGB値の取得画像処理操作画像処理画像の描画処理画像の表示作成データの解放

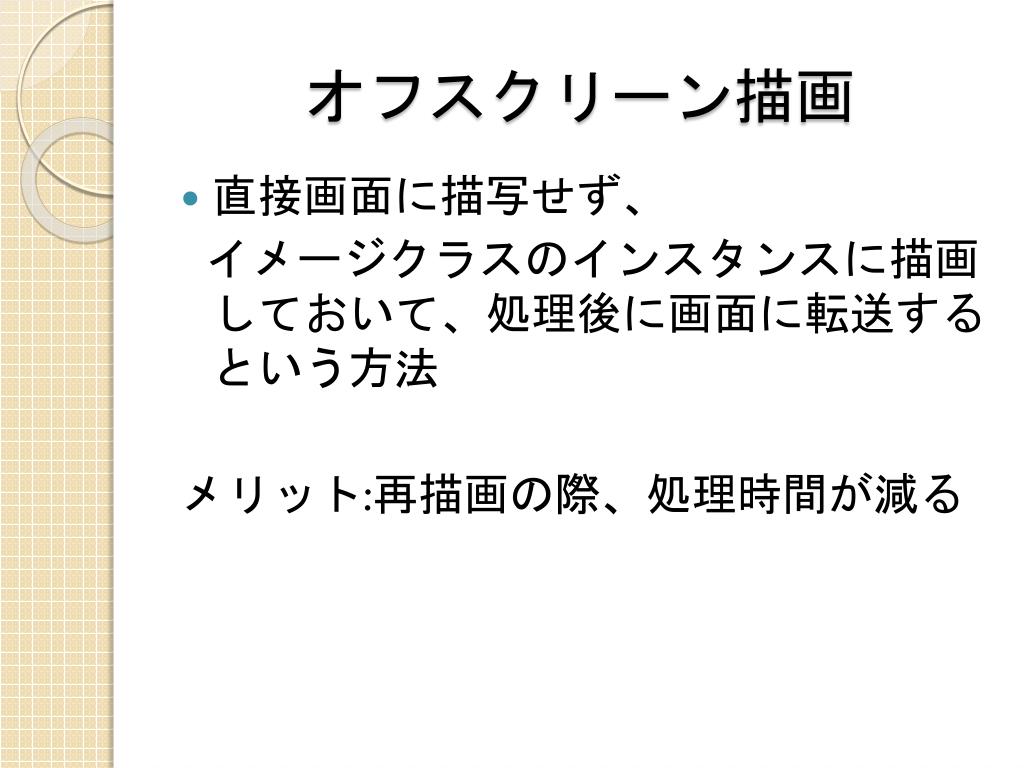

オフスクリーン描画 • 直接画面に描写せず、イメージクラスのインスタンスに描画しておいて、処理後に画面に転送するという方法メリット:再描画の際、処理時間が減る

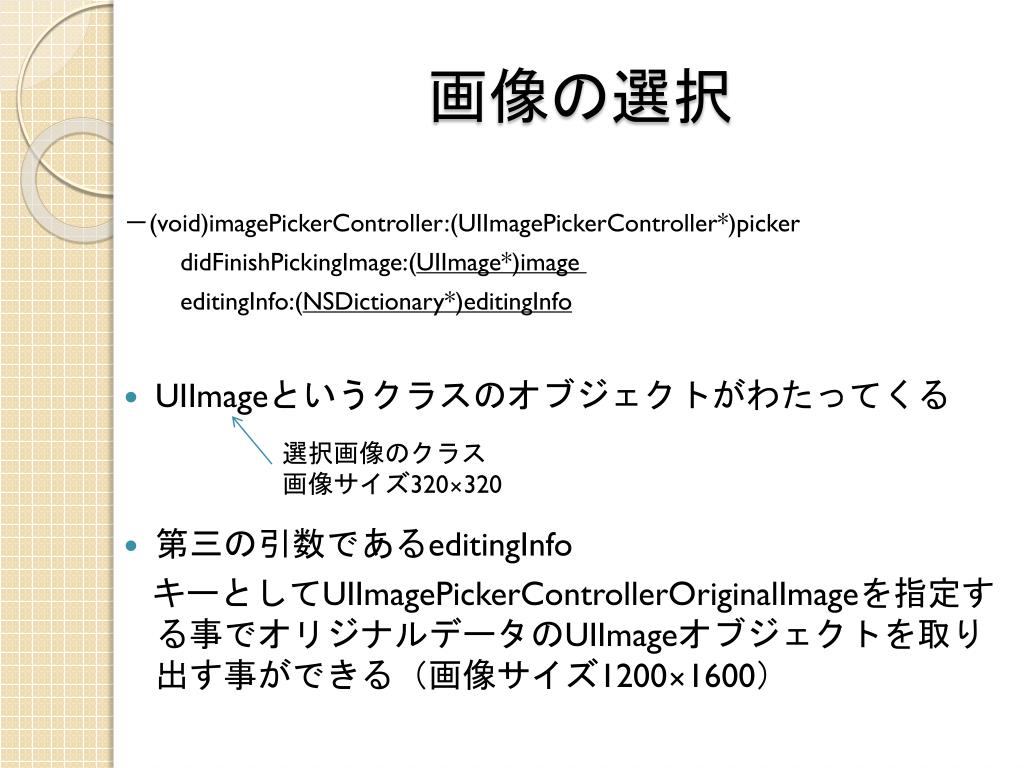

画像の選択 －(void)imagePickerController:(UIImagePickerController*)picker didFinishPickingImage:(UIImage*)image editingInfo:(NSDictionary*)editingInfo • UIImageというクラスのオブジェクトがわたってくる • 第三の引数であるeditingInfo キーとしてUIImagePickerControllerOriginalImageを指定する事でオリジナルデータのUIImageオブジェクトを取り出す事ができる（画像サイズ1200×1600）選択画像のクラス画像サイズ320×320

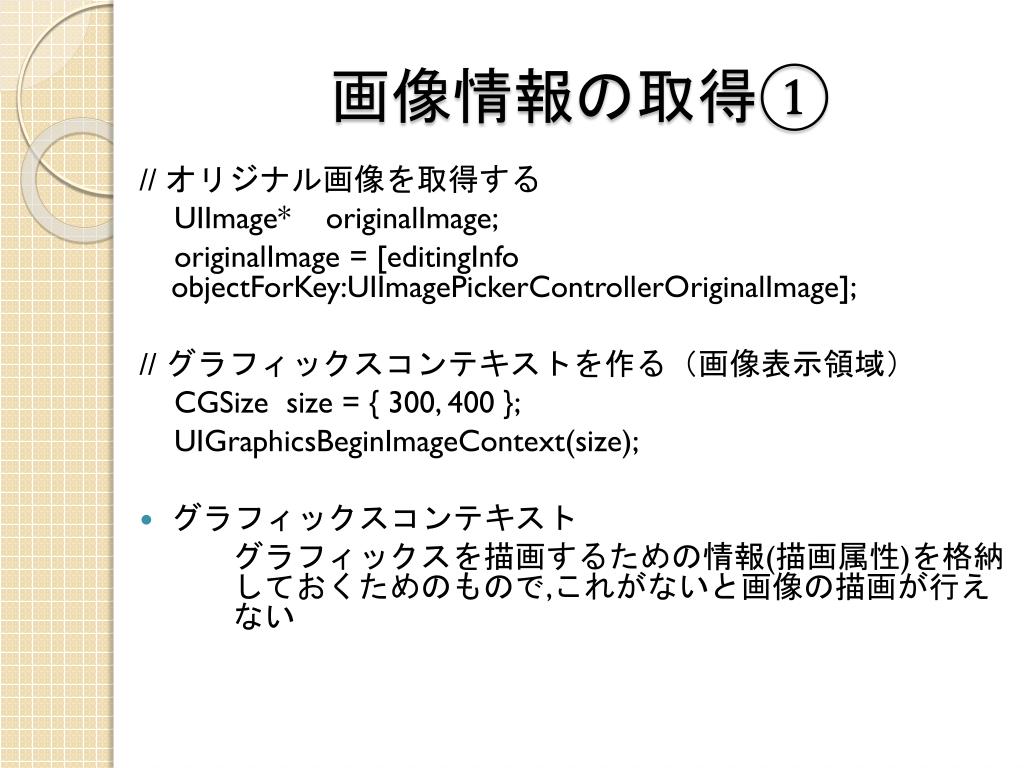

画像情報の取得① // オリジナル画像を取得する UIImage* originalImage; originalImage = [editingInfoobjectForKey:UIImagePickerControllerOriginalImage]; // グラフィックスコンテキストを作る（画像表示領域） CGSize size = { 300, 400 }; UIGraphicsBeginImageContext(size); • グラフィックスコンテキストグラフィックスを描画するための情報(描画属性)を格納しておくためのもので,これがないと画像の描画が行えない

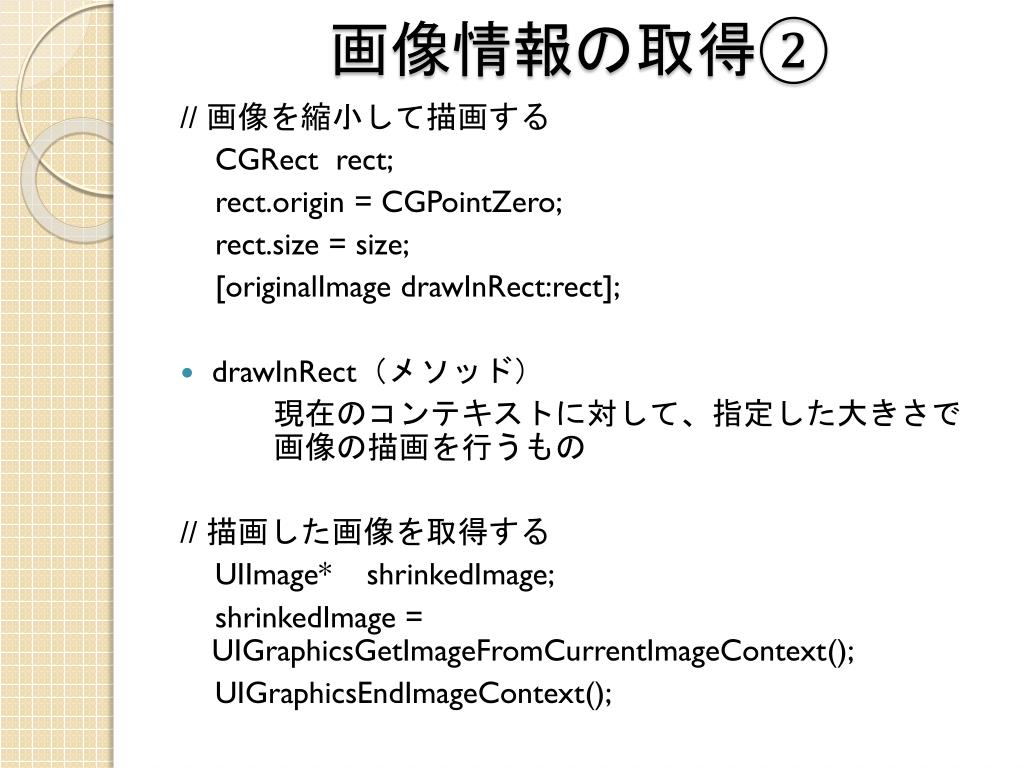

画像情報の取得② // 画像を縮小して描画する CGRectrect; rect.origin = CGPointZero; rect.size = size; [originalImagedrawInRect:rect]; • drawInRect（メソッド）現在のコンテキストに対して、指定した大きさで画像の描画を行うもの // 描画した画像を取得する UIImage* shrinkedImage; shrinkedImage = UIGraphicsGetImageFromCurrentImageContext(); UIGraphicsEndImageContext();

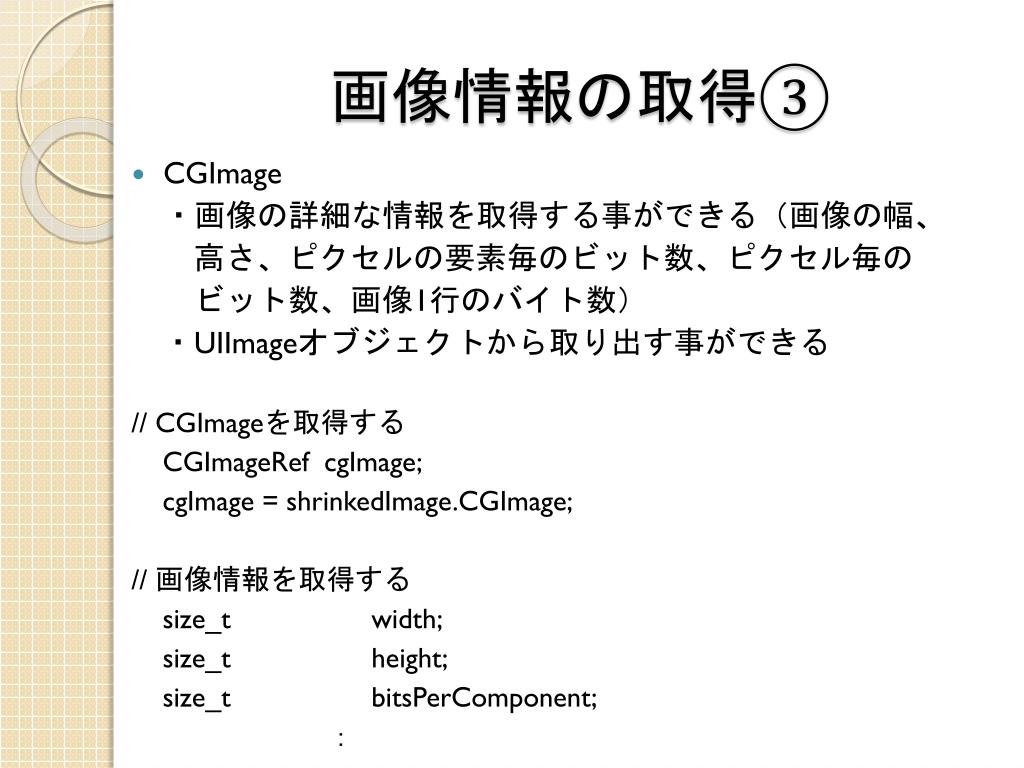

画像情報の取得③ • CGImage ・画像の詳細な情報を取得する事ができる（画像の幅、　　　高さ、ピクセルの要素毎のビット数、ピクセル毎の　ビット数、画像1行のバイト数）　・UIImageオブジェクトから取り出す事ができる // CGImageを取得する CGImageRefcgImage; cgImage = shrinkedImage.CGImage; // 画像情報を取得する size_t width; size_t height; size_tbitsPerComponent; ：

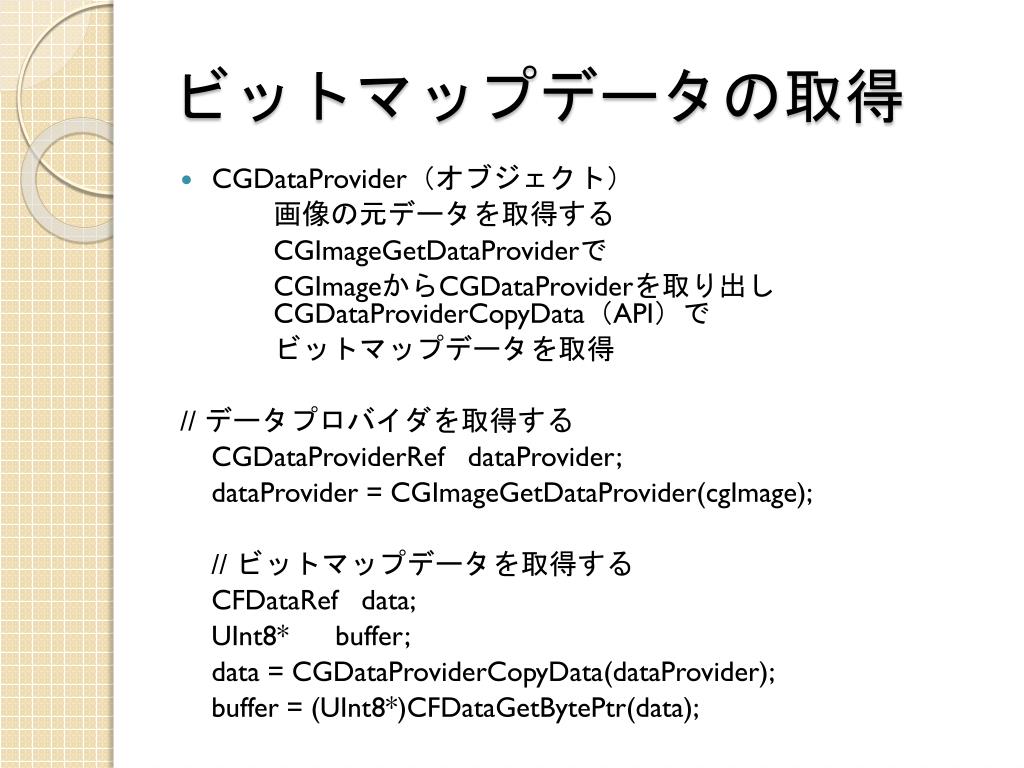

ビットマップデータの取得 • CGDataProvider（オブジェクト）画像の元データを取得する CGImageGetDataProviderで CGImageからCGDataProviderを取り出しCGDataProviderCopyData（API）でビットマップデータを取得 // データプロバイダを取得する CGDataProviderRefdataProvider; dataProvider = CGImageGetDataProvider(cgImage); // ビットマップデータを取得する CFDataRef data; UInt8* buffer; data = CGDataProviderCopyData(dataProvider); buffer = (UInt8*)CFDataGetBytePtr(data);

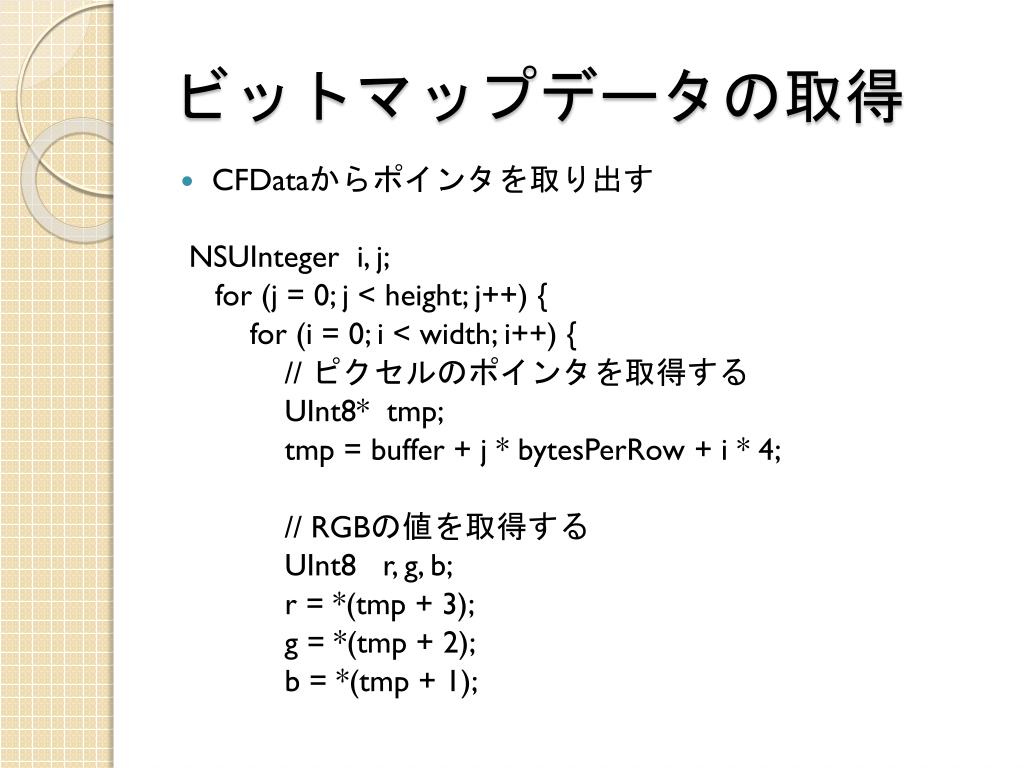

ビットマップデータの取得 • CFDataからポインタを取り出す NSUIntegeri, j; for (j = 0; j < height; j++) { for (i = 0; i < width; i++) { // ピクセルのポインタを取得する UInt8* tmp; tmp = buffer + j * bytesPerRow + i * 4; // RGBの値を取得する UInt8 r, g, b; r = *(tmp + 3); g = *(tmp + 2); b = *(tmp + 1);

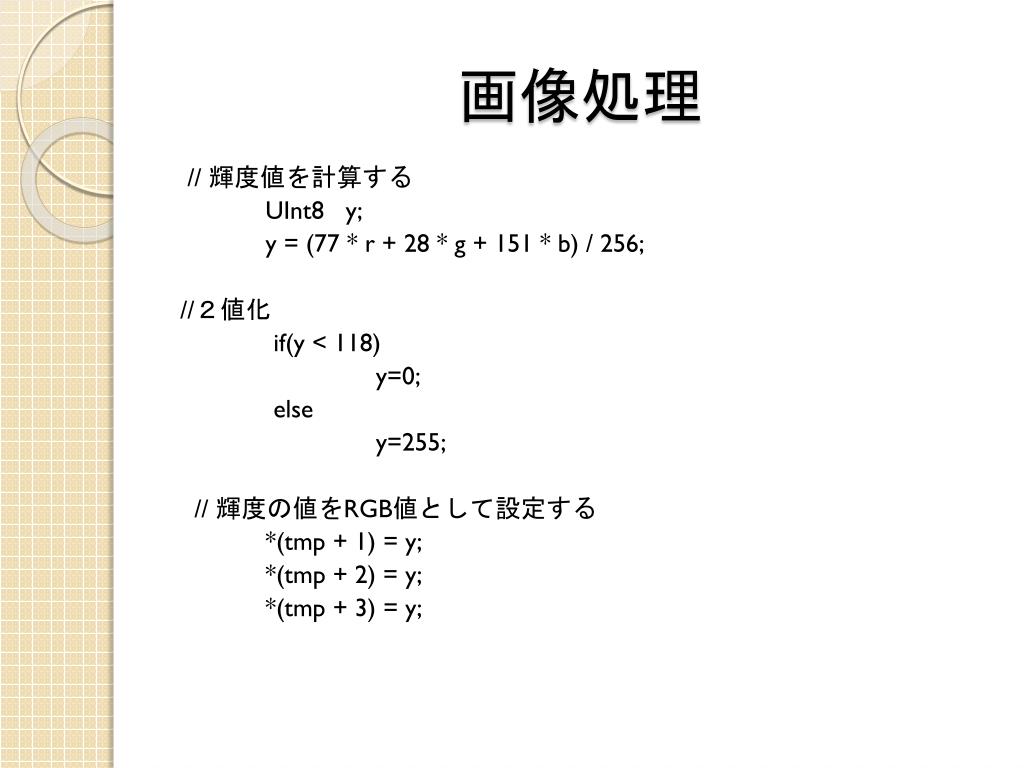

画像処理 // 輝度値を計算する UInt8 y; y = (77 * r + 28 * g + 151 * b) / 256; //２値化 if(y < 118) y=0; else y=255; // 輝度の値をRGB値として設定する *(tmp + 1) = y; *(tmp + 2) = y; *(tmp + 3) = y;

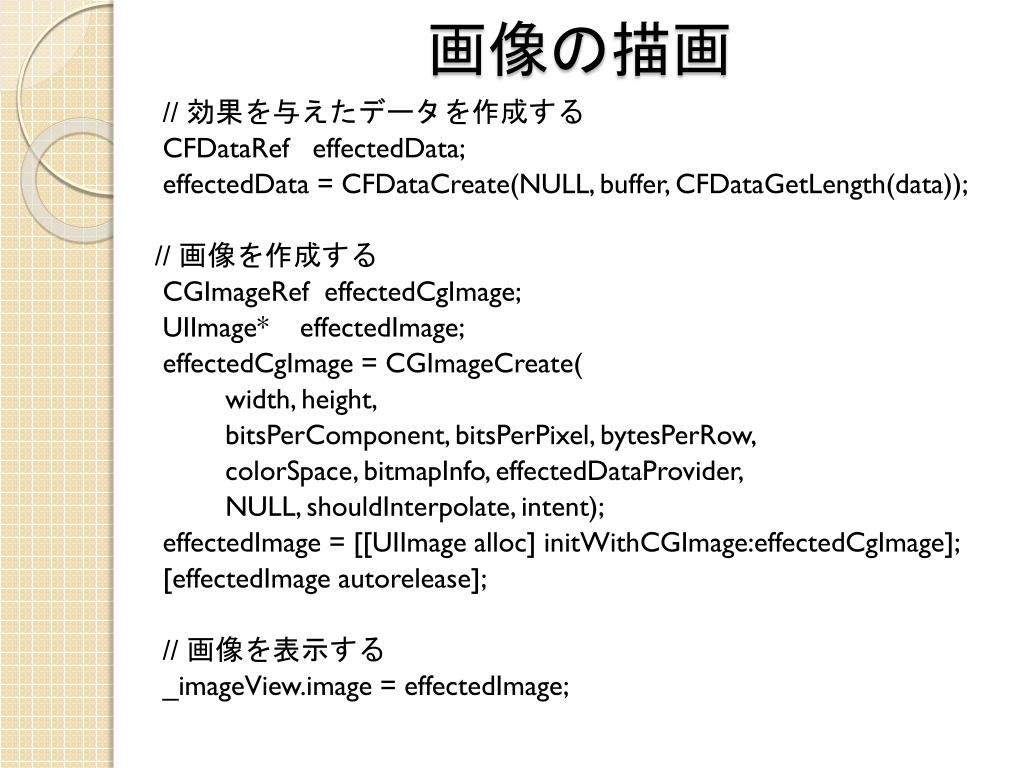

画像の描画 // 効果を与えたデータを作成する CFDataRefeffectedData; effectedData = CFDataCreate(NULL, buffer, CFDataGetLength(data)); // 画像を作成する CGImageRefeffectedCgImage; UIImage* effectedImage; effectedCgImage = CGImageCreate( width, height, bitsPerComponent, bitsPerPixel, bytesPerRow, colorSpace, bitmapInfo, effectedDataProvider, NULL, shouldInterpolate, intent); effectedImage = [[UIImagealloc] initWithCGImage:effectedCgImage]; [effectedImageautorelease]; // 画像を表示する _imageView.image = effectedImage;

おわりに • 画像処理クラスの作成及び動作
